BEDIENUNGSANLEITUNG B&W CDM SNT B&W

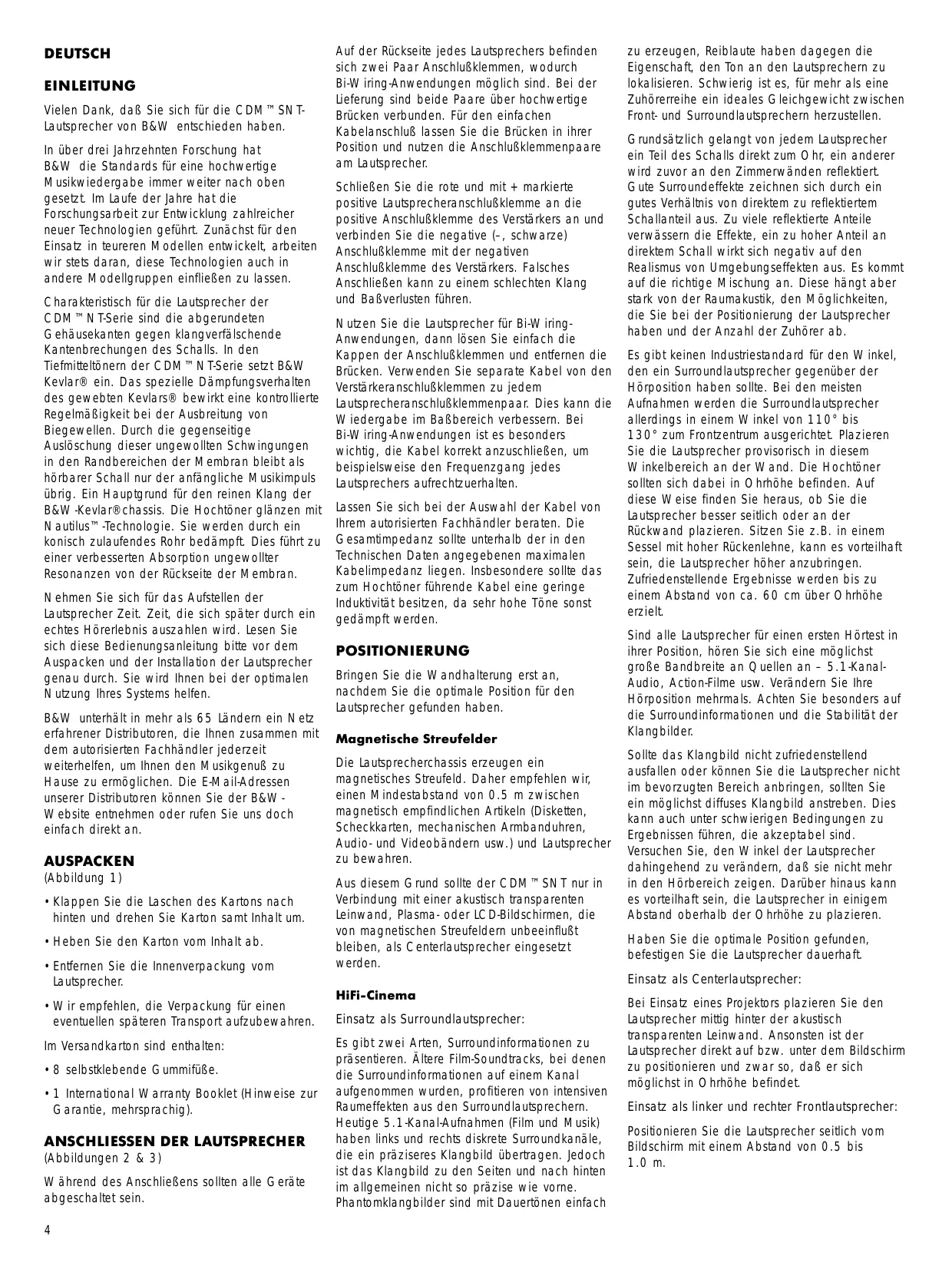

DEUTSCH EINLEITUNG Vielen Dank, daß Sie sich für die CDM™SNTLautsprecher von B&W entschieden haben. In über drei Jahrzehnten Forschung hat B&W die Standards für eine hochwertige Musikwiedergabe immer weiter nach oben gesetzt. Im Laufe der Jahre hat die Forschungsarbeit zur Entwicklung zahlreicher neuer Technologien geführt. Zunächst für den Einsatz in teureren Modellen entwickelt, arbeiten wir stets daran, diese Technologien auch in andere Modellgruppen einfließen zu lassen. Charakteristisch für die Lautsprecher der CDM™NT-Serie sind die abgerundeten Gehäusekanten gegen klangverfälschende Kantenbrechungen des Schalls. In den Tiefmitteltönern der CDM™NT-Serie setzt B&W Kevlar® ein. Das spezielle Dämpfungsverhalten des gewebten Kevlars® bewirkt eine kontrollierte Regelmäßigkeit bei der Ausbreitung von Biegewellen. Durch die gegenseitige Auslöschung dieser ungewollten Schwingungen in den Randbereichen der Membran bleibt als hörbarer Schall nur der anfängliche Musikimpuls übrig. Ein Hauptgrund für den reinen Klang der B&W-Kevlar®chassis. Die Hochtöner glänzen mit Nautilus™-Technologie. Sie werden durch ein konisch zulaufendes Rohr bedämpft. Dies führt zu einer verbesserten Absorption ungewollter Resonanzen von der Rückseite der Membran. Nehmen Sie sich für das Aufstellen der Lautsprecher Zeit. Zeit, die sich später durch ein echtes Hörerlebnis auszahlen wird. Lesen Sie sich diese Bedienungsanleitung bitte vor dem Auspacken und der Installation der Lautsprecher genau durch. Sie wird Ihnen bei der optimalen Nutzung Ihres Systems helfen. B&W unterhält in mehr als 65 Ländern ein Netz erfahrener Distributoren, die Ihnen zusammen mit dem autorisierten Fachhändler jederzeit weiterhelfen, um Ihnen den Musikgenuß zu Hause zu ermöglichen. Die E-Mail-Adressen unserer Distributoren können Sie der B&WWebsite entnehmen oder rufen Sie uns doch einfach direkt an.

AUSPACKEN (Abbildung 1) •Klappen Sie die Laschen des Kartons nach hinten und drehen Sie Karton samt Inhalt um. •Heben Sie den Karton vom Inhalt ab. •Entfernen Sie die Innenverpackung vom Lautsprecher. •Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren. Im Versandkarton sind enthalten: •8 selbstklebende Gummifüße. •1 International Warranty Booklet (Hinweise zur Garantie, mehrsprachig).

ANSCHLIESSEN DER LAUTSPRECHER (Abbildungen 2 & 3) Während des Anschließens sollten alle Geräte abgeschaltet sein. 4

Auf der Rückseite jedes Lautsprechers befinden sich zwei Paar Anschlußklemmen, wodurch Bi-Wiring-Anwendungen möglich sind. Bei der Lieferung sind beide Paare über hochwertige Brücken verbunden. Für den einfachen Kabelanschluß lassen Sie die Brücken in ihrer Position und nutzen die Anschlußklemmenpaare am Lautsprecher. Schließen Sie die rote und mit + markierte positive Lautsprecheranschlußklemme an die positive Anschlußklemme des Verstärkers an und verbinden Sie die negative (–, schwarze) Anschlußklemme mit der negativen Anschlußklemme des Verstärkers. Falsches Anschließen kann zu einem schlechten Klang und Baßverlusten führen. Nutzen Sie die Lautsprecher für Bi-WiringAnwendungen, dann lösen Sie einfach die Kappen der Anschlußklemmen und entfernen die Brücken. Verwenden Sie separate Kabel von den Verstärkeranschlußklemmen zu jedem Lautsprecheranschlußklemmenpaar. Dies kann die Wiedergabe im Baßbereich verbessern. Bei Bi-Wiring-Anwendungen ist es besonders wichtig, die Kabel korrekt anzuschließen, um beispielsweise den Frequenzgang jedes Lautsprechers aufrechtzuerhalten. Lassen Sie sich bei der Auswahl der Kabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

POSITIONIERUNG Bringen Sie die Wandhalterung erst an, nachdem Sie die optimale Position für den Lautsprecher gefunden haben. Magnetische Streufelder Die Lautsprecherchassis erzeugen ein magnetisches Streufeld. Daher empfehlen wir, einen Mindestabstand von 0.5 m zwischen magnetisch empfindlichen Artikeln (Disketten, Scheckkarten, mechanischen Armbanduhren, Audio- und Videobändern usw.) und Lautsprecher zu bewahren. Aus diesem Grund sollte der CDM™SNT nur in Verbindung mit einer akustisch transparenten Leinwand, Plasma- oder LCD-Bildschirmen, die von magnetischen Streufeldern unbeeinflußt bleiben, als Centerlautsprecher eingesetzt werden.

zu erzeugen, Reiblaute haben dagegen die Eigenschaft, den Ton an den Lautsprechern zu lokalisieren. Schwierig ist es, für mehr als eine Zuhörerreihe ein ideales Gleichgewicht zwischen Front- und Surroundlautsprechern herzustellen. Grundsätzlich gelangt von jedem Lautsprecher ein Teil des Schalls direkt zum Ohr, ein anderer wird zuvor an den Zimmerwänden reflektiert. Gute Surroundeffekte zeichnen sich durch ein gutes Verhältnis von direktem zu reflektiertem Schallanteil aus. Zu viele reflektierte Anteile verwässern die Effekte, ein zu hoher Anteil an direktem Schall wirkt sich negativ auf den Realismus von Umgebungseffekten aus. Es kommt auf die richtige Mischung an. Diese hängt aber stark von der Raumakustik, den Möglichkeiten, die Sie bei der Positionierung der Lautsprecher haben und der Anzahl der Zuhörer ab. Es gibt keinen Industriestandard für den Winkel, den ein Surroundlautsprecher gegenüber der Hörposition haben sollte. Bei den meisten Aufnahmen werden die Surroundlautsprecher allerdings in einem Winkel von 110° bis 130° zum Frontzentrum ausgerichtet. Plazieren Sie die Lautsprecher provisorisch in diesem Winkelbereich an der Wand. Die Hochtöner sollten sich dabei in Ohrhöhe befinden. Auf diese Weise finden Sie heraus, ob Sie die Lautsprecher besser seitlich oder an der Rückwand plazieren. Sitzen Sie z.B. in einem Sessel mit hoher Rückenlehne, kann es vorteilhaft sein, die Lautsprecher höher anzubringen. Zufriedenstellende Ergebnisse werden bis zu einem Abstand von ca. 60 cm über Ohrhöhe erzielt. Sind alle Lautsprecher für einen ersten Hörtest in ihrer Position, hören Sie sich eine möglichst große Bandbreite an Quellen an – 5.1-KanalAudio, Action-Filme usw. Verändern Sie Ihre Hörposition mehrmals. Achten Sie besonders auf die Surroundinformationen und die Stabilität der Klangbilder. Sollte das Klangbild nicht zufriedenstellend ausfallen oder können Sie die Lautsprecher nicht im bevorzugten Bereich anbringen, sollten Sie ein möglichst diffuses Klangbild anstreben. Dies kann auch unter schwierigen Bedingungen zu Ergebnissen führen, die akzeptabel sind. Versuchen Sie, den Winkel der Lautsprecher dahingehend zu verändern, daß sie nicht mehr in den Hörbereich zeigen. Darüber hinaus kann es vorteilhaft sein, die Lautsprecher in einigem Abstand oberhalb der Ohrhöhe zu plazieren. Haben Sie die optimale Position gefunden, befestigen Sie die Lautsprecher dauerhaft. Einsatz als Centerlautsprecher:

HiFi-Cinema Einsatz als Surroundlautsprecher: Es gibt zwei Arten, Surroundinformationen zu präsentieren. Ältere Film-Soundtracks, bei denen die Surroundinformationen auf einem Kanal aufgenommen wurden, profitieren von intensiven Raumeffekten aus den Surroundlautsprechern. Heutige 5.1-Kanal-Aufnahmen (Film und Musik) haben links und rechts diskrete Surroundkanäle, die ein präziseres Klangbild übertragen. Jedoch ist das Klangbild zu den Seiten und nach hinten im allgemeinen nicht so präzise wie vorne. Phantomklangbilder sind mit Dauertönen einfach

Bei Einsatz eines Projektors plazieren Sie den Lautsprecher mittig hinter der akustisch transparenten Leinwand. Ansonsten ist der Lautsprecher direkt auf bzw. unter dem Bildschirm zu positionieren und zwar so, daß er sich möglichst in Ohrhöhe befindet. Einsatz als linker und rechter Frontlautsprecher: Positionieren Sie die Lautsprecher seitlich vom Bildschirm mit einem Abstand von 0.5 bis 1.0 m.

Befindet sich der Lautsprecher hinter einer akustisch transparenten Leinwand, plazieren Sie den linken und rechten Lautsprecher möglichst auf gleicher Höhe. Befindet sich der Centerlautsprecher auf bzw. unter dem Bildschirm, sollte die Höhe des linken und rechten Lautsprechers zwischen der Höhe des Centerlautsprechers und der Bildschirmmitte liegen. Richten Sie die Lautsprecher so aus, daß ein möglichst realistisches und stabiles Klangbild erzeugt wird. Zur Gewährleistung einer größtmöglichen Realitätsnähe in einem Home-HiFi-Cinema-System ist es wichtig, die Lautsprecher gut auszurichten und das Klangbild auf die Bildschirmgröße abzustimmen. Bei kleineren Bildschirmen sollten linker und rechter Lautsprecher näher zusammengestellt werden als es in reinen AudioAnwendungen üblich ist. Stimmen Sie die Schallpegel der drei Frontlautsprecher bei laufendem Film aufeinander ab. Der Pegel der Surroundlautsprecher sollte so sein, daß die Aufmerksamkeit des Zuhörers (mit Ausnahme von Spezialeffekten) nicht auf sie gerichtet wird. Setzen Sie sich in alle möglichen Hörpositionen, um ein optimales Einpegeln zu gewährleisten. Ihrem Decoder-Handbuch können Sie detaillierte Informationen zum Einpegeln entnehmen. 2-Kanal-Audio Bringen Sie die Lautsprecher so an, daß sich die Hochtöner ungefähr in Ohrhöhe befinden. Grundsätzlich gilt (Abbildung 4): •Die Lautsprecher und der Hörbereich sollten ein gleichseitiges Dreieck bilden. •Der Abstand zwischen den Lautsprechern sollte zur Gewährleistung einer exakten Stereokanaltrennung mindestens 1,5 m betragen. Ist der Abstand zwischen den Lautsprechern zu groß, kann es zu klanglichen Einbußen im mittleren Bereich des Hörraumes kommen. Versuchen Sie, den Abstand der Lautsprecher zu verringern.

FEINABSTIMMUNG Prüfen Sie vor der Feinabstimmung Ihres Systems noch einmal, ob alle Verbindungen richtig hergestellt wurden und alle Kabel richtig angeschlossen sind. Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z.B. schwerer Vorhänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungsgegenstände auf ein Minimum reduzieren. Prüfen Sie den Raum auf Mehrfachechos. Klatschen Sie in die Hände und hören Sie, ob Echos auftreten. Diese Echos können den Klang verschlechtern. Hilfreich sind hier unregelmäßige Oberflächen wie z.B. Regale oder große Möbelstücke. Bei Hörtests sollten Sie die mit Stoff bespannte Lautsprecherabdeckung vom Gehäuse entfernen.

EINLAUFPHASE In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde der Lautsprecher in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, daß es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

PFLEGE Die Gehäuseoberfläche muß in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfernen Sie vor dem Reinigen zunächst vorsichtig die Abdeckung vom Gehäuse. Sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Der Stoff kann nach dem Entfernen der Abdeckung mit einer normalen Kleiderbürste gereinigt werden. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann. Dies gilt vor allem für den Hochtöner.

ESPAÑOL INTRODUCCION Gracias por adquirir las cajas acústicas B&W CDM™SNT. Fundada en 1966, B&W siempre se ha distinguido por la búsqueda de la perfecta reproducción del sonido en sus cajas acústicas. Para ello, la compañía ha realizado fuertes y continuadas inversiones en investigación y desarrollo con el fin de mantener su posición en la vanguardia del diseño electroacústico. A lo largo de los años, B&W ha introducido muchas prestaciones y técnicas avanzadas. Aunque muchas de ellas fueron inicialmente desarrolladas para los modelos más caros, la política de la marca ha consistido siempre en incorporarlas, cuando fuese posible, en todos los productos de su catálogo. Entre los detalles tecnológicos que pueden encontrarse en la Serie CDM™NT figuran recintos con contornos curvados para reducir la difracción del sonido (es decir la radiación de ondas sonoras por formas terminadas en punta que interfieren con el sonido radiado directamente por los altavoces). Una parte integral de la gama CDM™NT es el uso de altavoces de medios/graves con cono de Kevlar® con el fin de conseguir la mínima coloración y la máxima definición. Por su parte, los altavoces de agudos incorporan la tecnología de recinto tubular Nautilus™, que elimina las resonancias que se producen detrás del diafragma en forma de cúpula de los mismos. Es importante dedicar un poco de tiempo a la puesta a punto de las cajas acústicas ya que el cuidado puesto en el proceso de instalación se traducirá en muchas horas de placer de escucha. La lectura de la totalidad del presente manual le ayudará a maximizar las prestaciones de su equipo de audio o audio/vídeo. B&W distribuye sus productos en más de 65 países de todo el mundo y mantiene una red de distribuidores comprometidos con la filosofía de la marca que están perfectamente capacitados para ayudarle a resolver, en caso de que lo tenga, cualquier problema que su distribuidor sea incapaz de solucionar. Sus direcciones pueden obtenerse llamando directamente a B&W o accediendo al sitio web de la compañía.
