BRUGSANVISNING B&W 703 B&W

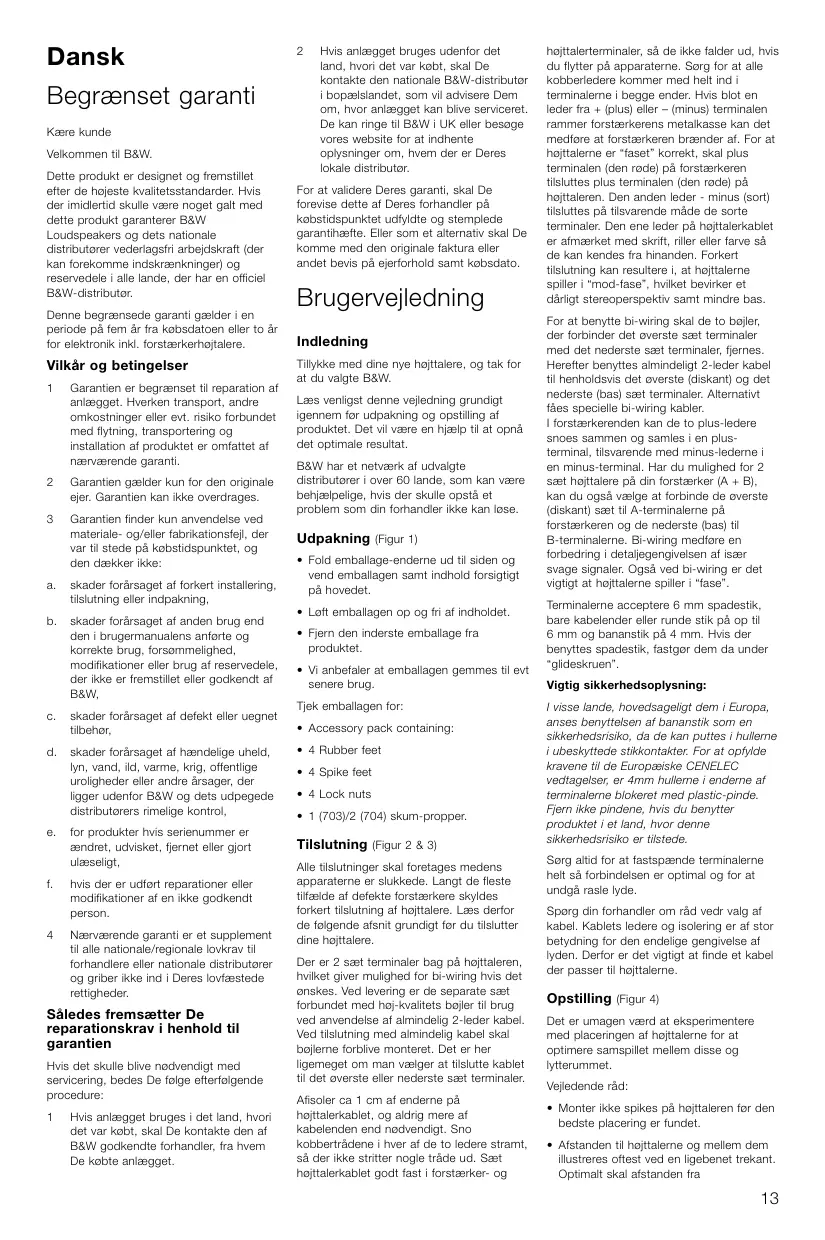

Dansk Begrænset garanti 13 Brugsanvisning 13

Dansk Begrænset garanti Kære kunde Velkommen til B&W. Dette produkt er designet og fremstillet efter de højeste kvalitetsstandarder. Hvis der imidlertid skulle være noget galt med dette produkt garanterer B&W Loudspeakers og dets nationale distributører vederlagsfri arbejdskraft (der kan forekomme indskrænkninger) og reservedele i alle lande, der har en officiel B&W-distributør. Denne begrænsede garanti gælder i en periode på fem år fra købsdatoen eller to år for elektronik inkl. forstærkerhøjtalere.

Vilkår og betingelser 1

Garantien er begrænset til reparation af anlægget. Hverken transport, andre omkostninger eller evt. risiko forbundet med flytning, transportering og installation af produktet er omfattet af nærværende garanti.

Garantien gælder kun for den originale ejer. Garantien kan ikke overdrages.

Garantien finder kun anvendelse ved materiale- og/eller fabrikationsfejl, der var til stede på købstidspunktet, og den dækker ikke:

skader forårsaget af forkert installering, tilslutning eller indpakning,

skader forårsaget af anden brug end den i brugermanualens anførte og korrekte brug, forsømmelighed, modifikationer eller brug af reservedele, der ikke er fremstillet eller godkendt af B&W,

skader forårsaget af defekt eller uegnet tilbehør, skader forårsaget af hændelige uheld, lyn, vand, ild, varme, krig, offentlige uroligheder eller andre årsager, der ligger udenfor B&W og dets udpegede distributørers rimelige kontrol, for produkter hvis serienummer er ændret, udvisket, fjernet eller gjort ulæseligt,

hvis der er udført reparationer eller modifikationer af en ikke godkendt person.

Nærværende garanti er et supplement til alle nationale/regionale lovkrav til forhandlere eller nationale distributører og griber ikke ind i Deres lovfæstede rettigheder.

Således fremsætter De reparationskrav i henhold til garantien Hvis det skulle blive nødvendigt med servicering, bedes De følge efterfølgende procedure: 1

Hvis anlægget bruges i det land, hvori det var købt, skal De kontakte den af B&W godkendte forhandler, fra hvem De købte anlægget.

Hvis anlægget bruges udenfor det land, hvori det var købt, skal De kontakte den nationale B&W-distributør i bopælslandet, som vil advisere Dem om, hvor anlægget kan blive serviceret. De kan ringe til B&W i UK eller besøge vores website for at indhente oplysninger om, hvem der er Deres lokale distributør.

For at validere Deres garanti, skal De forevise dette af Deres forhandler på købstidspunktet udfyldte og stemplede garantihæfte. Eller som et alternativ skal De komme med den originale faktura eller andet bevis på ejerforhold samt købsdato.

Brugervejledning Indledning Tillykke med dine nye højttalere, og tak for at du valgte B&W. Læs venligst denne vejledning grundigt igennem før udpakning og opstilling af produktet. Det vil være en hjælp til at opnå det optimale resultat. B&W har et netværk af udvalgte distributører i over 60 lande, som kan være behjælpelige, hvis der skulle opstå et problem som din forhandler ikke kan løse.

Udpakning (Figur 1) • Fold emballage-enderne ud til siden og vend emballagen samt indhold forsigtigt på hovedet. • Løft emballagen op og fri af indholdet. • Fjern den inderste emballage fra produktet. • Vi anbefaler at emballagen gemmes til evt senere brug. Tjek emballagen for: • Accessory pack containing: • 4 Rubber feet • 4 Spike feet • 4 Lock nuts • 1 (703)/2 (704) skum-propper.

Tilslutning (Figur 2 & 3) Alle tilslutninger skal foretages medens apparaterne er slukkede. Langt de fleste tilfælde af defekte forstærkere skyldes forkert tilslutning af højttalere. Læs derfor de følgende afsnit grundigt før du tilslutter dine højttalere. Der er 2 sæt terminaler bag på højttaleren, hvilket giver mulighed for bi-wiring hvis det ønskes. Ved levering er de separate sæt forbundet med høj-kvalitets bøjler til brug ved anvendelse af almindelig 2-leder kabel. Ved tilslutning med almindelig kabel skal bøjlerne forblive monteret. Det er her ligemeget om man vælger at tilslutte kablet til det øverste eller nederste sæt terminaler. Afisoler ca 1 cm af enderne på højttalerkablet, og aldrig mere af kabelenden end nødvendigt. Sno kobbertrådene i hver af de to ledere stramt, så der ikke stritter nogle tråde ud. Sæt højttalerkablet godt fast i forstærker- og

højttalerterminaler, så de ikke falder ud, hvis du flytter på apparaterne. Sørg for at alle kobberledere kommer med helt ind i terminalerne i begge ender. Hvis blot en leder fra + (plus) eller – (minus) terminalen rammer forstærkerens metalkasse kan det medføre at forstærkeren brænder af. For at højttalerne er “faset” korrekt, skal plus terminalen (den røde) på forstærkeren tilsluttes plus terminalen (den røde) på højttaleren. Den anden leder - minus (sort) tilsluttes på tilsvarende måde de sorte terminaler. Den ene leder på højttalerkablet er afmærket med skrift, riller eller farve så de kan kendes fra hinanden. Forkert tilslutning kan resultere i, at højttalerne spiller i “mod-fase”, hvilket bevirker et dårligt stereoperspektiv samt mindre bas. For at benytte bi-wiring skal de to bøjler, der forbinder det øverste sæt terminaler med det nederste sæt terminaler, fjernes. Herefter benyttes almindeligt 2-leder kabel til henholdsvis det øverste (diskant) og det nederste (bas) sæt terminaler. Alternativt fåes specielle bi-wiring kabler. I forstærkerenden kan de to plus-ledere snoes sammen og samles i en plusterminal, tilsvarende med minus-lederne i en minus-terminal. Har du mulighed for 2 sæt højttalere på din forstærker (A + B), kan du også vælge at forbinde de øverste (diskant) sæt til A-terminalerne på forstærkeren og de nederste (bas) til B-terminalerne. Bi-wiring medføre en forbedring i detaljegengivelsen af især svage signaler. Også ved bi-wiring er det vigtigt at højttalerne spiller i “fase”. Terminalerne acceptere 6 mm spadestik, bare kabelender eller runde stik på op til 6 mm og bananstik på 4 mm. Hvis der benyttes spadestik, fastgør dem da under “glideskruen”. Vigtig sikkerhedsoplysning: I visse lande, hovedsageligt dem i Europa, anses benyttelsen af bananstik som en sikkerhedsrisiko, da de kan puttes i hullerne i ubeskyttede stikkontakter. For at opfylde kravene til de Europæiske CENELEC vedtagelser, er 4mm hullerne i enderne af terminalerne blokeret med plastic-pinde. Fjern ikke pindene, hvis du benytter produktet i et land, hvor denne sikkerhedsrisiko er tilstede. Sørg altid for at fastspænde terminalerne helt så forbindelsen er optimal og for at undgå rasle lyde. Spørg din forhandler om råd vedr valg af kabel. Kablets ledere og isolering er af stor betydning for den endelige gengivelse af lyden. Derfor er det vigtigt at finde et kabel der passer til højttalerne.

Opstilling (Figur 4) Det er umagen værd at eksperimentere med placeringen af højttalerne for at optimere samspillet mellem disse og lytterummet. Vejledende råd: • Monter ikke spikes på højttaleren før den bedste placering er fundet. • Afstanden til højttalerne og mellem dem illustreres oftest ved en ligebenet trekant. Optimalt skal afstanden fra

lyttepositionen til højttalerne være minimum den samme (gerne lidt mere) som afstanden mellem de to højttalere. De to højttalere skal placeres ens i forhold til gulv og vægge, ellers vil de spille forskelligt. • Sørg for at der minimum er 1 meter mellem højttalerne for at opnå optimal kanalseparation. • Vi anbefaler at emballagen gemmes til evt senere brug. Placer højttalerne mindst 0,5m fra alle vægge. Hvis højttalerne placeres tæt på en væg, kan bas niveauet blive forstærket uforholdsmæssigt meget i forhold til mellemtonen, hvilket kan give en “buldrende” lydgengivelse.

Magnetisk udstråling Højttalerens enheder skaber magnetiske felter, der på trods af kabinettet, vil udstråle fra højttaleren. Vi anbefaler derfor, at magnetisk-påvirkelige produkter (tv og computer-skærme, disketter, audio og video-bånd, kreditkort mv) holdes minimum 0,5 meter fra højttaleren.

Fin-indstilling Før du begynder på fin-indstillingen er det en god ide, at tjekke alle tilslutninger endnu engang. Helt nye højttalere skal spilles til. Enhedernes kantophæng og membraner er hårde og derfor er det normalt, at nye højttalere er pågående og hårde i klangen. Allerede efter få timers brug vil lyden blive mere nuanceret og klangen varmere og mere behagelig. Lad derfor dine nye højttalere spille ved rimeligt højt lydtryk i nogle timer før du begynder at lytte kritisk til dem eller sammenligne dem med andre højttalere. Regn med ca 50 timers tilspilningstid, før højttalerne har nået deres optimale lydkvalitet. Hvis bassen lyder meget upræcis, skyldes det oftest resonanser i lytte-rummet. Selv små ændringer af højttalernes placering eller lyttepositionen kan have indvirkning på, hvordan disse resonanser påvirker lyden. Har du problemer med resonanser, kan du evt prøve, at ændre på opstillingen af højttalerne – eller, hvis det er muligt, at ommøbler store møbler i rummet. Højttaleres basgengivelse fremhæves, hvis de placeres tæt ved vægge, i hjørner, under loftet eller på gulvet. De to højttalere skal placeres ens i forhold til gulv og vægge – ellers vil de spille forskelligt. Desuden skal de stå på et stabilt underlag. Afhængig af den enkelte højttalers klangmæssige afstemning og din personlige smag, er det vigtigt at eksperimentere med afstanden til væggene bagved og til siden. Er bassen så kraftig, at den buldrer, kan det være en fordel at placere højttaleren med stor afstand til væggene, hvilket ofte også vil give et større og bedre lydbillede. Specielt for små højttalere: Små højttalere vil, på grund af størrelsen, ikke være i stand til at give samme fyldige bas som store højttalere. Derfor kan det være en fordel at udnytte væggenes evne til at forstærke basgengivelsen, ved at stille dem tæt op ad væggen bagved. Bassen forstærkes yderligere hvis de stilles helt ind i et hjørne. Eksperimenter med afstanden.

Små højttalere skal placeres i korrekt højde i forhold til lytteren, dvs i ørehøjde. Placeres de for lavt vil det gå ud over højttalernes diskantgengivelse, og placeres de for højt, fx oven på en reol, vil lyden blive upræcis og diffus. Sidstnævnte problem opstår fordi det menneskelige øre ikke kan retningsbestemme lyd der kommer ovenfra. Hvis du ønsker at dæmpe bassen uden at skulle flytte på højttaleren, kan de medfølgende skum-propper sættes ind i basporten (figur 6). Hvis stereoperspektivet lider under, at der opstår et “hul” mellem de to højttalere, kan det forsøges, at rykke højttalerne tættere sammen eller at vinkle dem en smule mod lyttepositionen, for at kompensere for afstanden mellem dem (figur 5). Hvis lyden bære præg af at være “hård” i klangen, kan det være en god ide, at få flere bløde møbler ind i lytterummet (fx tæpper, gardiner, stofsofa mv). Er lyden derimod “mørk, ulden og livløs”, kan det være en god ide, at undgå bløde møbler. Hvis lyden er meget “rungende” (meget ekko når der fx klappes i rummet), er det en god ide, at bryde store ensartede flader (fx vægge) ved hjælp af bogreoler og andre store møbler. Vær sikker på at højttalerne står stabilt på underlaget. Hvis det er muligt, bør de medfølgende spikes benyttes, når den optimale placering er fundet. Spikesne er designet så de borer sig gennem gulvtæpper og får kontakt med gulvoverfladen. Til at begynde med skrues møtrikkerne på spikesne, hvorefter disse skrues helt i bund i gevindene i bunden af kabinettet. Hvis højttaleren står og vipper, løsnes de de to spikes der ikke har kontakt med gulvet, indtil højttaleren står stabilt, herefter strammes møtrikkerne mod bunden af kabinettet. If the unit is to be placed on a vulnerable surface, such as a wooden floor, either place a protective disc under each spike or fit the four rubber feet in place of the spikes. Check that there are no cables under the carpet that may be damaged by the spike feet. Do not walk the product on the spike feet as this may cause them to become detached from the cabinet and cause damage. Take care not to impale yourself with the spike feet when moving the product.

Tilspilning Højttalerens præstation vil ændre sig i løbet af den første tilspilningsperiode. Har højttaleren været opbevaret i et koldt miljø, vil det tage noget tid før dæmpnings- og fjedermatrialer i enhederne igen har opnået deres mekaniske propertioner. Desuden vil kantophænget i enhederne blive blødere i løbet af de første timer der spilles. Tilspilningsperioden, tiden inden højttaleren levere sit optimale, vil variere alt efter under hvilke forhold den har været opbevaret og hvordan den bruges. Regn med, at det vil tage op til en uge før temparaturpåvirkningen har stabiliseret sig og mindst 15 timers vedvarende brug, før

de mekaniske dele har opnået deres forventede karaktaristika.

Vedligeholdelse Højttalere kræver normalt ingen speciel vedligeholdelse. Kabinettet kan evt afstøves med en let fugtig klud. Hvis der er rigtig træfiner på kabinettet, kan det være en god ide at behandle træet med olie eller lignende beskyttelse. Undgå at berører højttaler-enhederne, især diskanten, da de let kan blive beskadiget.
