BRUGSANVISNING B&W CDM 9NT B&W

ΦΡΟΝΤΙ∆Α ΤΩΝ ΗΧΕΙΩΝ Κανονικά, ο µ$νος καθαρισµ$ς που απαιτεί το φινίρισµα των ηχείων είναι ένα ξεσκ$νισµα. Εάν θέλετε να χρησιµοποιήσετε κάποιο καθαριστικ$ µε τη µορφή σπρέι, θα πρέπει πρώτα να αφαιρέσετε το εµπρ$σθιο προστατευτικ$ κάλυµµα του ηχείου (µπάφλα) τραβώντας το ελαφρά απ$ τη καµπίνα. Ψεκάστε το καθαριστικ$ στο πανί µε το οποίο θα καθαρίσετε το ηχείο και $χι κατευθείαν επάνω στην καµπίνα. Το ύφασµα της µπάφλας καθαρίζεται – αφού την αφαιρέσετε απ$ το ηχείο – µε µία απλή βούρτσα ρούχων. Αποφύγετε να αγγίζετε τα µεγάφωνα και ειδικά το µεγάφωνο υψηλών συχνοτήτων (tweeter), γιατί µπορεί να προκληθεί ζηµιά.

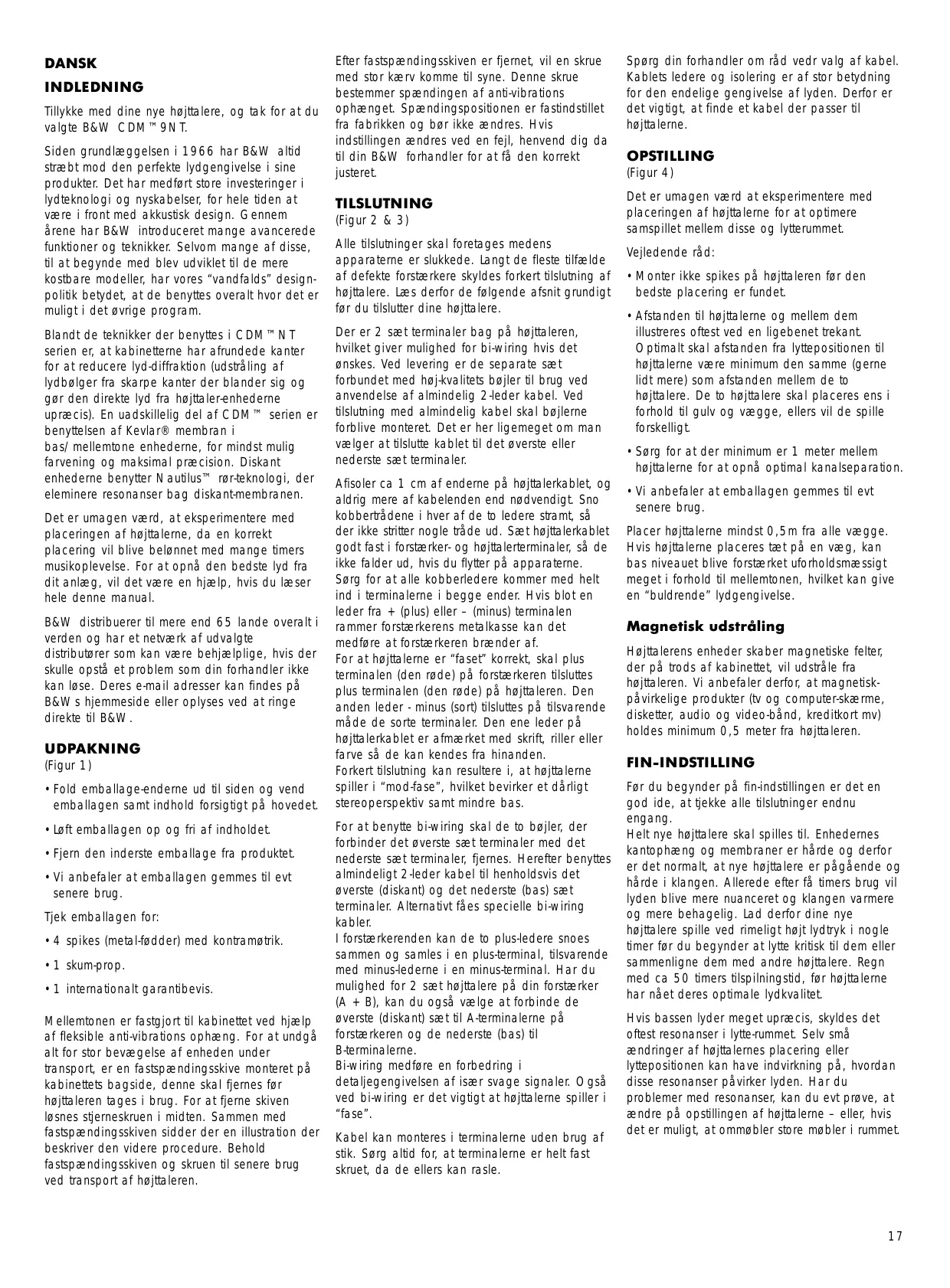

DANSK INDLEDNING Tillykke med dine nye højttalere, og tak for at du valgte B&W CDM™9NT. Siden grundlæggelsen i 1966 har B&W altid stræbt mod den perfekte lydgengivelse i sine produkter. Det har medført store investeringer i lydteknologi og nyskabelser, for hele tiden at være i front med akkustisk design. Gennem årene har B&W introduceret mange avancerede funktioner og teknikker. Selvom mange af disse, til at begynde med blev udviklet til de mere kostbare modeller, har vores “vandfalds” designpolitik betydet, at de benyttes overalt hvor det er muligt i det øvrige program. Blandt de teknikker der benyttes i CDM™NT serien er, at kabinetterne har afrundede kanter for at reducere lyd-diffraktion (udstråling af lydbølger fra skarpe kanter der blander sig og gør den direkte lyd fra højttaler-enhederne upræcis). En uadskillelig del af CDM™ serien er benyttelsen af Kevlar® membran i bas/mellemtone enhederne, for mindst mulig farvening og maksimal præcision. Diskant enhederne benytter Nautilus™ rør-teknologi, der eleminere resonanser bag diskant-membranen. Det er umagen værd, at eksperimentere med placeringen af højttalerne, da en korrekt placering vil blive belønnet med mange timers musikoplevelse. For at opnå den bedste lyd fra dit anlæg, vil det være en hjælp, hvis du læser hele denne manual. B&W distribuerer til mere end 65 lande overalt i verden og har et netværk af udvalgte distributører som kan være behjælplige, hvis der skulle opstå et problem som din forhandler ikke kan løse. Deres e-mail adresser kan findes på B&Ws hjemmeside eller oplyses ved at ringe direkte til B&W.

UDPAKNING (Figur 1) •Fold emballage-enderne ud til siden og vend emballagen samt indhold forsigtigt på hovedet. •Løft emballagen op og fri af indholdet. •Fjern den inderste emballage fra produktet. •Vi anbefaler at emballagen gemmes til evt senere brug. Tjek emballagen for: •4 spikes (metal-fødder) med kontramøtrik. •1 skum-prop. •1 internationalt garantibevis. Mellemtonen er fastgjort til kabinettet ved hjælp af fleksible anti-vibrations ophæng. For at undgå alt for stor bevægelse af enheden under transport, er en fastspændingsskive monteret på kabinettets bagside, denne skal fjernes før højttaleren tages i brug. For at fjerne skiven løsnes stjerneskruen i midten. Sammen med fastspændingsskiven sidder der en illustration der beskriver den videre procedure. Behold fastspændingsskiven og skruen til senere brug ved transport af højttaleren.

Efter fastspændingsskiven er fjernet, vil en skrue med stor kærv komme til syne. Denne skrue bestemmer spændingen af anti-vibrations ophænget. Spændingspositionen er fastindstillet fra fabrikken og bør ikke ændres. Hvis indstillingen ændres ved en fejl, henvend dig da til din B&W forhandler for at få den korrekt justeret.

TILSLUTNING (Figur 2 & 3) Alle tilslutninger skal foretages medens apparaterne er slukkede. Langt de fleste tilfælde af defekte forstærkere skyldes forkert tilslutning af højttalere. Læs derfor de følgende afsnit grundigt før du tilslutter dine højttalere. Der er 2 sæt terminaler bag på højttaleren, hvilket giver mulighed for bi-wiring hvis det ønskes. Ved levering er de separate sæt forbundet med høj-kvalitets bøjler til brug ved anvendelse af almindelig 2-leder kabel. Ved tilslutning med almindelig kabel skal bøjlerne forblive monteret. Det er her ligemeget om man vælger at tilslutte kablet til det øverste eller nederste sæt terminaler. Afisoler ca 1 cm af enderne på højttalerkablet, og aldrig mere af kabelenden end nødvendigt. Sno kobbertrådene i hver af de to ledere stramt, så der ikke stritter nogle tråde ud. Sæt højttalerkablet godt fast i forstærker- og højttalerterminaler, så de ikke falder ud, hvis du flytter på apparaterne. Sørg for at alle kobberledere kommer med helt ind i terminalerne i begge ender. Hvis blot en leder fra + (plus) eller – (minus) terminalen rammer forstærkerens metalkasse kan det medføre at forstærkeren brænder af. For at højttalerne er “faset” korrekt, skal plus terminalen (den røde) på forstærkeren tilsluttes plus terminalen (den røde) på højttaleren. Den anden leder - minus (sort) tilsluttes på tilsvarende måde de sorte terminaler. Den ene leder på højttalerkablet er afmærket med skrift, riller eller farve så de kan kendes fra hinanden. Forkert tilslutning kan resultere i, at højttalerne spiller i “mod-fase”, hvilket bevirker et dårligt stereoperspektiv samt mindre bas. For at benytte bi-wiring skal de to bøjler, der forbinder det øverste sæt terminaler med det nederste sæt terminaler, fjernes. Herefter benyttes almindeligt 2-leder kabel til henholdsvis det øverste (diskant) og det nederste (bas) sæt terminaler. Alternativt fåes specielle bi-wiring kabler. I forstærkerenden kan de to plus-ledere snoes sammen og samles i en plus-terminal, tilsvarende med minus-lederne i en minus-terminal. Har du mulighed for 2 sæt højttalere på din forstærker (A + B), kan du også vælge at forbinde de øverste (diskant) sæt til A-terminalerne på forstærkeren og de nederste (bas) til B-terminalerne. Bi-wiring medføre en forbedring i detaljegengivelsen af især svage signaler. Også ved bi-wiring er det vigtigt at højttalerne spiller i “fase”. Kabel kan monteres i terminalerne uden brug af stik. Sørg altid for, at terminalerne er helt fast skruet, da de ellers kan rasle.

Spørg din forhandler om råd vedr valg af kabel. Kablets ledere og isolering er af stor betydning for den endelige gengivelse af lyden. Derfor er det vigtigt, at finde et kabel der passer til højttalerne.

OPSTILLING (Figur 4) Det er umagen værd at eksperimentere med placeringen af højttalerne for at optimere samspillet mellem disse og lytterummet. Vejledende råd: •Monter ikke spikes på højttaleren før den bedste placering er fundet. •Afstanden til højttalerne og mellem dem illustreres oftest ved en ligebenet trekant. Optimalt skal afstanden fra lyttepositionen til højttalerne være minimum den samme (gerne lidt mere) som afstanden mellem de to højttalere. De to højttalere skal placeres ens i forhold til gulv og vægge, ellers vil de spille forskelligt. •Sørg for at der minimum er 1 meter mellem højttalerne for at opnå optimal kanalseparation. •Vi anbefaler at emballagen gemmes til evt senere brug. Placer højttalerne mindst 0,5m fra alle vægge. Hvis højttalerne placeres tæt på en væg, kan bas niveauet blive forstærket uforholdsmæssigt meget i forhold til mellemtonen, hvilket kan give en “buldrende” lydgengivelse.

Magnetisk udstråling Højttalerens enheder skaber magnetiske felter, der på trods af kabinettet, vil udstråle fra højttaleren. Vi anbefaler derfor, at magnetiskpåvirkelige produkter (tv og computer-skærme, disketter, audio og video-bånd, kreditkort mv) holdes minimum 0,5 meter fra højttaleren.

FIN-INDSTILLING Før du begynder på fin-indstillingen er det en god ide, at tjekke alle tilslutninger endnu engang. Helt nye højttalere skal spilles til. Enhedernes kantophæng og membraner er hårde og derfor er det normalt, at nye højttalere er pågående og hårde i klangen. Allerede efter få timers brug vil lyden blive mere nuanceret og klangen varmere og mere behagelig. Lad derfor dine nye højttalere spille ved rimeligt højt lydtryk i nogle timer før du begynder at lytte kritisk til dem eller sammenligne dem med andre højttalere. Regn med ca 50 timers tilspilningstid, før højttalerne har nået deres optimale lydkvalitet. Hvis bassen lyder meget upræcis, skyldes det oftest resonanser i lytte-rummet. Selv små ændringer af højttalernes placering eller lyttepositionen kan have indvirkning på, hvordan disse resonanser påvirker lyden. Har du problemer med resonanser, kan du evt prøve, at ændre på opstillingen af højttalerne – eller, hvis det er muligt, at ommøbler store møbler i rummet.

Højttaleres basgengivelse fremhæves, hvis de placeres tæt ved vægge, i hjørner, under loftet eller på gulvet. De to højttalere skal placeres ens i forhold til gulv og vægge – ellers vil de spille forskelligt. Desuden skal de stå på et stabilt underlag. Afhængig af den enkelte højttalers klangmæssige afstemning og din personlige smag, er det vigtigt at eksperimentere med afstanden til væggene bagved og til siden. Er bassen så kraftig, at den buldrer, kan det være en fordel at placere højttaleren med stor afstand til væggene, hvilket ofte også vil give et større og bedre lydbillede. Specielt for små højttalere: Små højttalere vil, på grund af størrelsen, ikke være i stand til at give samme fyldige bas som store højttalere. Derfor kan det være en fordel at udnytte væggenes evne til at forstærke basgengivelsen, ved at stille dem tæt op ad væggen bagved. Bassen forstærkes yderligere hvis de stilles helt ind i et hjørne. Eksperimenter med afstanden. Små højttalere skal placeres i korrekt højde i forhold til lytteren, dvs i ørehøjde. Placeres de for lavt vil det gå ud over højttalernes diskantgengivelse, og placeres de for højt, fx oven på en reol, vil lyden blive upræcis og diffus. Sidstnævnte problem opstår fordi det menneskelige øre ikke kan retningsbestemme lyd der kommer ovenfra. Hvis du ønsker at dæmpe bassen uden at skulle flytte på højttaleren, kan de medfølgende skumpropper sættes ind i basporten (figur 6). Hvis stereoperspektivet lider under, at der opstår et “hul” mellem de to højttalere, kan det forsøges, at rykke højttalerne tættere sammen eller at vinkle dem en smule mod lyttepositionen, for at kompensere for afstanden mellem dem (figur 5). Hvis lyden bære præg af at være “hård” i klangen, kan det være en god ide, at få flere bløde møbler ind i lytterummet (fx tæpper, gardiner, stofsofa mv). Er lyden derimod “mørk, ulden og livløs”, kan det være en god ide, at undgå bløde møbler. Hvis lyden er meget “rungende” (meget ekko når der fx klappes i rummet), er det en god ide, at bryde store ensartede flader (fx vægge) ved hjælp af bogreoler og andre store møbler. Vær sikker på at højttalerne står stabilt på underlaget. Hvis det er muligt, bør de medfølgende spikes benyttes, når den optimale placering er fundet. Spikesne er designet så de borer sig gennem gulvtæpper og får kontakt med gulvoverfladen. Til at begynde med skrues møtrikkerne på spikesne, hvorefter disse skrues helt i bund i gevindene i bunden af kabinettet. Hvis højttaleren står og vipper, løsnes de de to spikes der ikke har kontakt med gulvet, indtil højttaleren står stabilt, herefter strammes møtrikkerne mod bunden af kabinettet. Hvis der ikke er gulvtæppe og du ønsker at undgå at ridse gulvoverfladen, kan en beskyttende “skive” placeres mellem spiken og gulvet.

TILSPILNING SLOVENSKA NAVODILA Højttalerens præstation vil ændre sig i løbet af den første tilspilningsperiode. Har højttaleren været opbevaret i et koldt miljø, vil det tage noget tid før dæmpnings- og fjedermatrialer i enhederne igen har opnået deres mekaniske propertioner. Desuden vil kantophænget i enhederne blive blødere i løbet af de første timer der spilles. Tilspilningsperioden, tiden inden højttaleren levere sit optimale, vil variere alt efter under hvilke forhold den har været opbevaret og hvordan den bruges. Regn med, at det vil tage op til en uge før temparaturpåvirkningen har stabiliseret sig og mindst 15 timers vedvarende brug, før de mekaniske dele har opnået deres forventede karaktaristika.

UVOD VEDLIGEHOLDELSE Højttalere kræver normalt ingen speciel vedligeholdelse. Kabinettet kan evt afstøves med en let fugtig klud. Hvis der er rigtig træfiner på kabinettet, kan det være en god ide at behandle træet med olie eller lignende beskyttelse. Undgå at berører højttaler-enhederne, især diskanten, da de let kan blive beskadiget.

Zahvaljujemo se vam za nakup zvo#nikov B&W CDM™9NT. Glavni cilj druãbe B&W, ustanovljene v letu 1966, je bila vedno odli#na reprodukcija zvoka. Stalne naloãbe v raziskave in razvoj ji omogo#ajo ohranitev vodilne pozicije pri projektiranju akusti#nih dizajnov. Tekom let je druãba B&W predstavila mnogo naprednih doseãkov in tehnik. "eprav so bile le te prvotno vgrajene v draãjih modelih, pa so bile v skladu z na|o politiko, kasneje uporabljene tudi v ostalih serijah, kjer je to seveda bilo mogo#e. En od doseãkov, ki jih najdemo v CDM™NT seriji, so ohi|ja z zaobljenimi robovi, ki manj|ajo lom zvoka(sevanje zvo#nih valov, ki nastanejo ob ostrih robovih se me|a in zamegli neposreden zvok pogonskih enot). Integralni del CDM™ serije je tudi bas/srednje tonska pogonska enota iz Kevlar®-ja., ki omogo#a kar najmanj|e obarvanje in hkrati najve#jo definicijo zvoka. Visoko tonska enota vsebuje Nautilus™ tehnologijo cevi, ki odstrani resonance za kupolo membrane. Zelo pomembna je postavitev zvo#nikov. "as, ki ga boste porabili za instalacijo, se vam bo izdatno povrnil v obliki mnogih ur uãivanja ob poslu|anju glasbe in zvoka. Ta navodila vam bodo omogo#ila, da iz svojega avdio sistema dobite kar najve#. B&W ima svoje predstavnike v ve# kot 65-ih drãavah sveta in vzdrãuje mreão predanih distributerjev, ki vam bodo pomagali re|iti probleme, ki jih posamezni prodajalci ne morejo. Njihove naslove lahko najdete na spletnih straneh ali pa jih dobite, #e pokli#ete neposredno v B&W.
