BRUGSANVISNING R420E ZIBRO

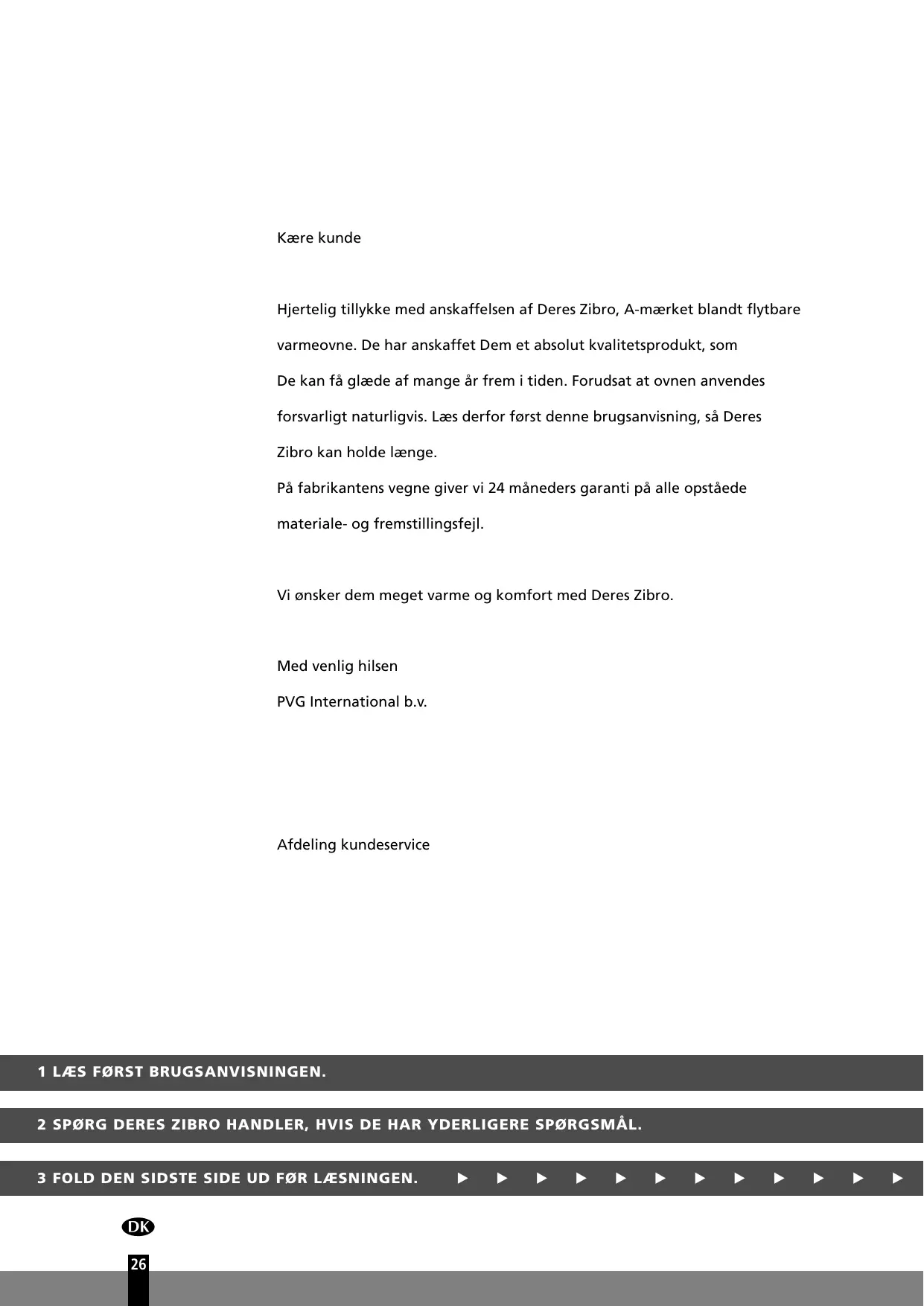

Kære kunde Hjertelig tillykke med anskaffelsen af Deres Zibro, A-mærket blandt flytbare varmeovne. De har anskaffet Dem et absolut kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres Zibro kan holde længe. På fabrikantens vegne giver vi 24 måneders garanti på alle opståede materiale- og fremstillingsfejl. Vi ønsker dem meget varme og komfort med Deres Zibro. Med venlig hilsen PVG International b.v. Afdeling kundeservice 1 LÆS FØRST BRUGSANVISNINGEN. 2 SPØRG DERES ZIBRO HANDLER, HVIS DE HAR YDERLIGERE SPØRGSMÅL. 3 FOLD DEN SIDSTE SIDE UD FØR LÆSNINGEN.

VIGTIGE DELE Dette er i store træk, hvordan Deres Zibro skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN (side 29 og frem).

Fyld skiftetanken I isæt denne i ovnen 30 minutter, før ovnen tændes (se kapitel B, fig. H).

Kontrollér at forbrændingskammeret D står helt lodret (se kapitel A, fig. E).

Sluk knap (til Håndtag til forbrændingskammer Tænd for ovnen ved samtidigt at trykke flammereguleringen B og tændingsknappen C nedad (se kapitel C, fig. J og K). Efter at kaminen er blevet tændt varer det 10 til 15 minutter førend det kan kontrolleres om kaminen brænder korrekt.

Brændstofmeter til skiftetank

Den første gang lugter ovnen 'ny', når den

Kontrolsystem til brænder.

luftkvalitet Opbevar brændstoffet på et køligt og mørkt sted.

Brændstof ældes. Start hver fyringssæson med (E-Guard) nyt brændstof.

Når De fyrer med Zibro Extra eller Zibro Kristal, er De garanteret brændstof af den rigtige kvalitet.

Vægehøjde Hvis De skifter over til et andet mærke/type låsemekanisme petroleum, skal De lade ovnen brænde helt tom først.

SØRG ALTID FOR TILSTRÆKKELIG VENTILATION Dette varmeapparat er udstyret med et luftkvalitetsstyringssystem M. Når der er for lidt ventilation i værelset, eller hvis varmeapparatet bruges i et for lille værelse, slår varmeapparatet automatisk fra. Sørg for at der er tilstrækkelig ventilation, så opvarmningen er behagelig og sikker. Bemærk: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør eller vindue sættes på klem når varmeapparatet er tændt. For alle kamin-modeller gælder et bestemt minimumsrum, hvor ovnen kan bruges uden ventilation og uden fare. (se kapitel K). Hvis det pågældende rum er mindre end angivet, skal der altid åbnes et vindue eller en dør på klem (± 2,5 cm). Dette tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Brug ikke Deres Zibro i kældre eller andre underjordiske rum. SAFE TOP Kun med den rigtige type brændstof er De garanteret ufarlig, effektiv og komfortabel brug af ovnen. Kaminen er udstyret med en “safe top”. Denne mindsker temperaturen på toppladen. Dermed bliver risikoen for uheld mindsket, hvis man skulle komme til at berøre toppladen. Pas på: Toppladen er stadigvæk varm. Undgå enhver kontakt med toppladen og frontgitteret.

DET RIGTIGE BRÆNDSTOF

Deres Zibro ovn er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet så som Zibro Extra eller Zibro Kristal. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre: E Overdreven tjæredannelse på vægen E Ufuldstændig forbrænding E Begrænset levetid for væge og ovn E Røg eller stank E Hvidt anslag på frontgitter eller topplade. Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovnen. Spørg altid den nærmeste Zibro forhandler efter den rigtige type brændstof til Deres ovn.

Denne transportprop findes løst i kassen. Kun med denne kan ovnen transporteres uden problemer. Gem den derfor omhyggeligt.

1 Tag forsigtigt Deres Zibro ud af kassen og kontroller indholdet. Ud over ovnen skal der forefindes følgende: E En brændstofhævert E En transportprop E Denne brugsanvisning

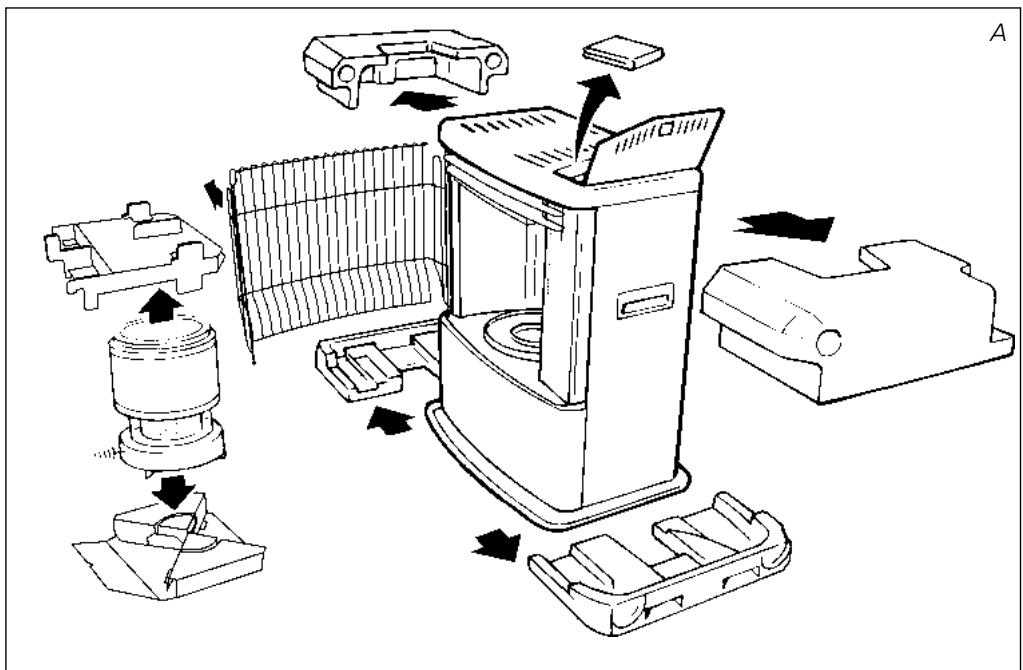

2 Fjern det øvrige emballagemateriale: E Fjern emballagematerialet ved frontgitteret G. Løft frontgitteret ud af holderen (fig. B) og træk den fremad. E Fjern indpakningsmaterialet ved brænderen D, ved at trykke let på forkanten af det øverste indpakningsmateriale og træk dette langsomt ud af kaminen (fig. C). E Fjern derefter brænderglasset komplet og tag indpakningsmaterialet under brænderen ud (fig. D). E Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen E fra den ene side til den anden (fig. E). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet. E Åbn låget til den transportable tank H og fjern papstykket.

3 Fyld skiftetanken som det beskrives i kapitel B. 4 Sæt batterierne i den dertil beregnede holder L på bagsiden af ovnen (fig. F). Vær opmærksom på ± polerne. 5 Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den.

6 Deres Zibro er nu klar til brug.

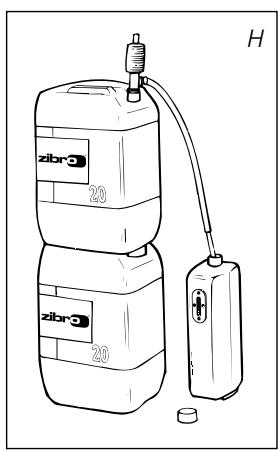

Fyld ikke skiftetanken i beboelsesrum, men et mere velegnet sted (man kan altid komme til at spilde lidt). Påfyldningen foretages således:

1 Sørg for, at ovnen er slukket. 2 Åbn dækslet H og løft skiftetanken I ud af ovnen (fig. G). Bemærk: Det kan dryppe lidt fra tanken. Sæt skiftetanken ned på jorden (med proppen opad) og skru tankproppen af. 3 Stik det glatte og hårdeste rør på brændstofhæverten ned i dunken. Sørg for at dunken står højere end skiftetanken (fig. H). Den ribbede slange stikkes ind i åbningen på skiftetanken.

4 Drej knappen øverst på pumpen fast (til højre). 5 Tryk på pumpens orange håndtag et par gange, til brændstoffet begynder at løbe ned i skiftetanken. Når dette sker, behøver man ikke at trykke mere på pumpen. 6 Hold øje med brændstofmeteret på skiftetanken under påfyldningen J (fig. I). Når den er fuld, standses påfyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget. Særligt ikke, hvis brændstoffet er meget koldt (brændstoffet udvider sig, når det bliver varmere).

Tom 7 Lad brændstoffet, som er blevet til overs i pumpen løbe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt på. Fjern eventuelt spildt brændstof. Fuld 8 Kontrollér om tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovnen (med dækslet nedad). Luk dækslet.

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation eller tænd ovnen første gang uden for beboelsesrummet.

Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter efter, at den fyldte skiftetank er anbragt, før ovnen tændes. På denne måde kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har været brændt helt tør og efter udskiftning af vægen. Før kaminen tændes, kontroller da altid brændstofindikatoren F for at vide om tanken skal påfylde. Tænd altid ovnen med den elektriske tænder. Brug aldrig tændstikker eller en lighter. Sådan gør De: 1 Drej drejeknappen 2 til højre indtil den ikke kan komme længere (fig. J). Med et let tryk kan man dreje drejeknappen lidt længere frem, men den fejdrer tilbage af sig selv.

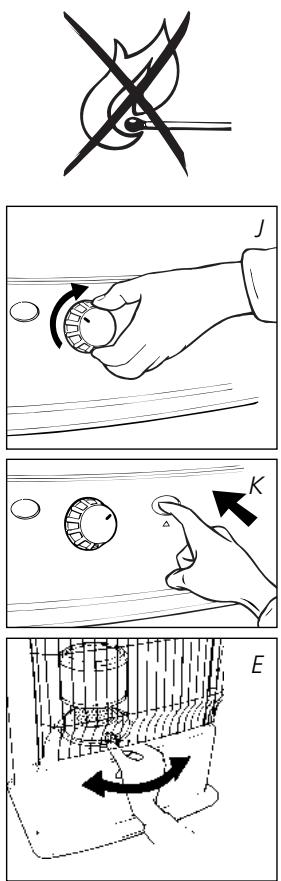

2 Tryk tændknappen 3 ind (fig. K), men ikke alt for hårdt. Så snart man kan se en flamme i forbrændingskammeret, kan man slippe tændknappen. Hvis du har tændt for varmeapparatet, og det slår fra igen kort efter, skal batterierne udskiftes. Det er bedst at bruge nye alkaliske batterier (4x størrelse D).

Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke låst. Drej først drejeknappen (fig. L) helt mod venstre før at vægen bringes i den højeste position inden at der tændes (kapitel C).

Efter ovnen er tændt, skal det altid kontrolleres, at forbrændingskammeret D står rigtigt, ved at skubbe det fra venstre til højre (fig. E) vha. håndtaget E. Dette skal kunne foretages uden modstand. Hvis forbrændingskammeret ikke står rigtigt, kan det medføre røg- og sodudvikling.

Efter at kaminen er blevet tændt varer det 10 til 15 minutter kan flammen ses i øverste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme medfører lugtudvikling. På siden ved siden af folde ud-siden kan De se flammens maksimale og minimale brændehøjde (fig. P). Flammen kan derefter justeres med flammeregulering B (fig. L). Flammen kan derefter justeres med flammeregulering B (fig. S).

Såfremt flammen forbliver lav efter justering, skal vægens brændehøjde justeres. (Kapitel F) En for lav flamme kan skyldes: E for lidt brændstof E dårligt brændstof E for lidt ventilation E Slitage på vægen Når der ikke er tilstrækkelig ventilation i rummet, vil en bippende hyletone blive aktiveret, og “VENT” lampen (Gul) vil tænde (Fig Q). Når dette signal høres/vises, skal De sørge for, at ventilationen af rummet forbedres (fx ved at åbne en dør eller et vindue en smule mere) for at forhindre, at kaminen slukker. Når rummets ventilation er forbedret, vil “VENT” lampen og hyletonen blive deaktiveret. Såfremt der stadig er utilstrækkelig ventilation i rummet, vil kaminen automatisk slukke. Efter at ventilationen af rummet er forbedret (fx ved at åbne et vindue eller en dør lidt mere), kan kaminen tændes igen.

(fyld tanken) (spørg forhandleren) (åbn et vindue eller en dør på klem) (kontakt din forhandler eller udskift vegen se kapitel M)

Kaminen er udrustet med et sikkerhedssystem, som slukker kaminen, når brændstoftanken bliver taget ud af kaminen. For igen at kunne tænde kaminen, skal brændstoftanken sættes tilbage i kaminen og man følger instruktionerne som angivet i kapitel C.

Lad ovnen brænde i ca. et minut på laveste blus. Tryk på sluk knappen A. Flammen går derefter ud af sig selv. (fig. M).

I nødstilfælde kan ovnen slukkes med sikringsknappen A (fig. L).

JUSTERING AF VÆGEHØJDEN

Efter et vist tidsrum er forbrændingen ikke mere tilstrækkelig (kapitel D). I så fald kan vægehøjden justeres for at forbedre forbrændingen. Til dette formål skal varmeovnen være slukket. Gør følgende: 1 Tryk på tasten FRA A (fig. L). 2 Træk i drejeknappen 2 på varmeovnen, således at låsen til vægehøjden O bliver synlig. 3 Tag plastringen mellem tommelfinger og pegefinger og træk den frem. Drej

ringen et trin højere til indstilling 2 eller 3 (fig. R). Tryk forsigtigt mod ringen, således at udsparingen igen lukker omkring pallen.

4 Skub forsigtigt drejeknappen tilbage på plads. Dette kan kun gøres på én måde: Se på bagsiden af hætten for at finde den rigtige position.

Hvis justeringen af vægehøjden ikke giver det ønskede resultat, skal man lade varmeovnen brænde til den er helt tom (kapitel H). Kontakt forhandleren eller udskift vægen (se kapitel M), hvis forbrændingen stadig er for lav og vægen i mellemtiden står på indstilling 3. Hvis forbrændingen er for høj efter justeringen (fig. P), skal låsen til vægehøjden indstilles et trin lavere. Ellers er der risiko for røg- og soddannelse.

Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal De kontakte Deres Zibro forhandler. DEN KAN IKKE TÆNDES. E Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. F). E Batterierne er ikke længere kraftige nok til tændingen. Udskift dem (fig. F). E De har ladet ovnen brænde helt tom eller vægen er udskiftet. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. E De trykker tændingsknappen C for hårdt ned. Tryk mindre hårdt (kapitel C). E Glødespiralen K er defekt. Kontakt Deres forhandler. Glødespiralen er defekt

UJÆVN FLAMME OG/ELLER SOD OG/ELLER LUGT. E Forbrændingskammeret D står ikke rigtigt. Sæt det rigtigt vha. håndtaget E, til man let kan skubbe det fra venstre til højre. E Flammehøjden er ikke rigtigt indstillet. Se fig. P samt anvisningerne i kapitel D. E Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof. E Der bruges forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). E Der er tale om støvsamling nederst i ovnen. Spørg forhandleren. E Flammehøjden er ikke rigtigt indstillet. Se kapitel F. OVNEN SLUKKER LANGSOMT AF SIG SELV. E Skiftetanken er tom. Se kapitel B. E Der er vand i bundtanken. Kontakt Deres forhandler. E Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel H). E Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof. OVNEN BLIVER VED MED AT BRÆNDE LAVT. E Vægen står for lav. Indstil låsen til vægehøjden et trin højere (kapitel F) E Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. E De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). E Rummet er utilstrækkeligt ventileret. Åbn en dør eller et vindue og lad den/det derefter stå på klem. OVNEN BRÆNDER FOR HØJT MED FLAMMER, DER IKKE KAN REGULERES. E De bruger forkert og for flygtigt brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). E Vægen står for højt. Indstil låsen til vægehøjden et trin lavere (kapitel F)

OM VEDLIGEHOLDELSEN Deres Zibro kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:

Disse kan man selv udskifte. Smid ikke de gamle batterier i skraldeposen. Følg de lokale regler for kemisk affald i Deres kommune.

2. VÆGEN / SLUT PÅ FYRINGSSÆSONEN

For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet.

Glødespiralen holder længere, hvis De tænder den på den korrekte måde. Udskift batterierne i tide og pas på at De ikke trykker glødespiralen for hårdt ned i vægen. Hvis ovnen er ny eller har været brændt tør, så skal den stå i min. 20 minutter efter der er påfyldt brændstof inden den på ny tændes, da glødespiralen ellers kan knække. Glødespiralen Brændstoffilter BRÆNDSTOFfilteret Kontrollér jævnligt brændstofsien: Fjern tanken I fra ovnen og fjern brændstofsien (fig. M). Den kan dryppe. Hold en klud inden for rækkevidde. Vend brændstofsien på hovedet og tøm den ved at banke den ud på et hårdt underlag. (Må ikke rengøres med vand!) Genanbring sien i ovnen.

Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger: Brændstoffilter 1 Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør.

2 Lad ovnen køle af. 3 Rengør ovnen med en fugtig klud og tør efter med en tør klud. 4 Tag batterierne ud af ovnen L og opbevar dem et tørt sted. 5 Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald.

Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny tages i brug følges vejledningen (fra kapitel A). TRANSPORT For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler: transportprop 1 Lad ovnen køle af. 2 Fjern skiftetanken I fra ovnen og fjern brændstoffiltret (fig. N). Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffiltret og skiftetanken i ovnen. 3 Tryk transportproppen fast på brændstoffiltrets plads (fig. O). 4 Transporter altid ovnen i lodret stilling.

SPECIFIKATIONER Tænding elektrisk Brændstof Kapacitet (kW)* Velegnet rum (m ) Brændstofforbrug (l/time)

Tilbehør: brændstofhævert Krævede batterier 4x LR20, MN 1300 transportprop 0,281

Brændetid pr. tank (timer)* 14,0 Indhold skiftetank (liter) 4,0 Vægt (kg) 9,0 Ved indstilling på højeste stand Oplyste værdier er indikative

Brændstofforbrug (g/time)*

bredde (inklusive bundplade) dybde 45-95 3 ** Mål (mm) Zibro 1,5V Type væge

GARANTIBETINGELSERNE På Deres Zibro får De 24 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler: 1 Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade afvises udtrykkeligt. 2 Reparation og udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien. 3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand. 4 Dele der er udsat for normal slitage, som batterier, væge og brændstofhævert er ikke omfattet af garantien. 5 Garantien gælder kun, hvis De kan fremlægge det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette. 6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet braendstof. Forkert brændstof kan endog være farligt. Derfor anbefales brugen af Zibro Extra eller Zibro Kristal i kaminen. Zibro Extra eller Zibro Kristal er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen. 7 Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning. For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres Zibro forhandler.

• Ved brug af forkert brændstof soder vægen til (bliver hård). ** Let antændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding, med stikflammer til følger. Prøv i så tilfælde ikke at flytte ovnen, men sluk omgående for den (se kapitel E). I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker.

10 TIPS FOR UFARLIG BRUG

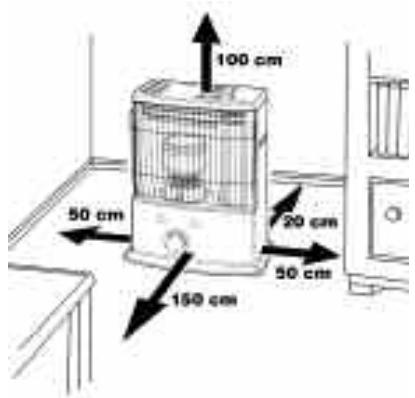

1 Forklar altid børnene, at der er en brændende ovn i nærheden. 2 Flyt aldrig ovnen, mens denne brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes. 3 Anbring ovnen så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler. Sørg også for fri plads over ovnen. 4 Brug ikke ovnen i støvede rum og anbring den ikke på steder med meget træk. I begge tilfælde kan der ikke fås en optimal forbrænding. 5 Sluk ovnen, før De forlader huset eller går i seng. 6 Opbevar og transporter altid brændstof i de dertil beregnede tanke og dunke. 7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet på et køligt, tørt og mørkt sted (sollys kan reducere kvaliteten). 8 Brug aldrig ovnen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgas eller malingsdampe). 9 Den øverste del af kaminen bliver varm. Kaminen må ikke tildækkes (brandfare). Undgå enhver kontakt med toppladen og frontgitteret. 10 Sørg altid for tilstrækkelig ventilation.

2 Tag batterierne ud af batteriholderen. 3 Løft risten op ad indskæringen og træk den fremad. Tag brænderhovedet ud af kaminen. Luk risten. 4 Træk drejeknappen af kaminen.

5 Skru de tre kappeskruer på undersiden af kaminen løs. Træk kappen lidt fremad og fjern den fra bundpladen. 6 Løsn vingemøtrikkerne under brændersædet. 7 Løft brændersædet og vægemekanismen.

8 Løsn den skrue, der holder bøjlen fast, og fjern bøjlen. 9 Drej akslen helt om til højre og løsn vægeholderen (med vægen) fra akslen. 10 Løft vægeholderen op og skyd den af luftskakten.

11 Klem vægen sammen, så vægen kommer fri af vægeholderen og tag vægen ud. Brug handsker til dette og stil en lille bakke frem til at komme den gamle vægen i.

12a 12b 12 Sæt vægen i vægeholderen, sørg for at den vender den vej der er angivet i vægeholderen. 13 Anbring vægeholderen (med vægen) over luftskakten. Placer derefter enden af akslen i højre side i rillen i vægeholderen og drej hele akslen til venstre. 13a 13b 14 Sæt bøjlen på plads igen (vægens position skal reguleres til No.1). Stram den skrue, der holder bøjlen fast. 15 Sæt brænderholderen tilbage. 1 4a 1 4b 16 Spænd vingeskruerne fast. 17 Anbring drejeknappen på vægemekanismen. Drej knappen helt til højre. Aktiver faldsikringen og kontroller, at kovsen går ned i den nederste stilling. Gentag dette nogle gange. Hvis vægen ikke kommer

ned i den nederste position, er den forkert monteret, og proceduren skal gentages fra trin 12. Træk drejeknappen af kaminen. 18 Sæt kappen tilbage og skru de tre kappeskruer fast. Sæt drejeknappen og forbrændingskammeret på plads igen. Kontroller, at sidstnævnte står lige, ved at tage fat 17a 17b i håndtaget og skubbe den lidt til venstre og højre. Luk risten. 19 Sæt den fyldte skiftetank tilbage. Sæt batterierne i batteriholderen (bemærk plus

minus). Når skiftetanken og batterierne er anbragt, skal du vente 18a 18b 18c 18d 19a 19b 30 minutter, før du tænder for kaminen.
