BEDIENUNGSANLEITUNG R420E ZIBRO
G PANNES: CAUSES ET REMÉDES

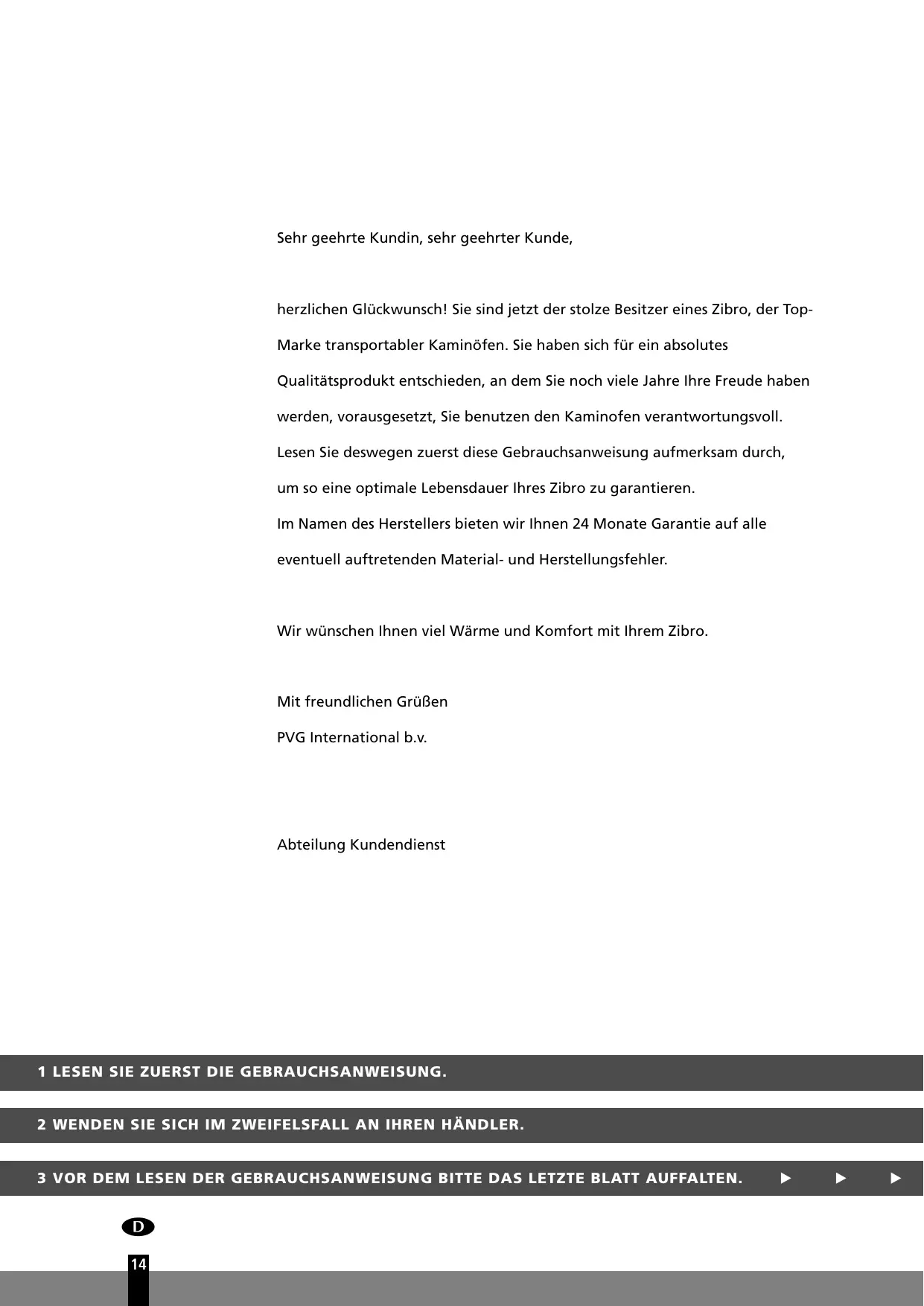

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro, der Top-
Marke transportabler Kaminöfen. Sie haben sich für ein absolutes
Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben
werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.
Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,
um so eine optimale Lebensdauer Ihres Zibro zu garantieren.
Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle
eventuell auftretenden Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Zibro.
Mit freundlichen Grüben
PVG International b.v.
Abteilung Kundendienst
1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.
3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTN.
BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Kaminofens ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 17 ff).
1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank ⑨ und warten Sie 30 Minuten bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. H).
3 Geben Sie die Batterien in das Batteriefach (siehe Kapitel A, Abb. F).
4 Überprüfen Sie, ob die Brennkammer 4 gerade steht (siehe Kapitel A, Abb. E).
5 Starten Sie den Kaminofen, indem Sie den Flammenregler 2 und den Zündschieber 3 gleichzeitig nach unten drücken (siehe Kapitel C, Abb. J und K).
6 Nach dem Starten des Ofens dauert es 10 bis 15 Minuten, bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Kaminofen aus (siehe Kapitel E).
- Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
- Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
- Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
- Wenn Sie Zibro Extra oder Zibro Kristal benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
- Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst vollständig leer brennen halten.
WICHTIGE EINZELTEILE
1 Abschalt-Taste (für Notstopp)
Drehregler
3 Zünd-Taste
Brennkammer
⑤ Handgriff Brennankammer
Brennstoffanzeige
Gitter
Deckel Brennstofftank
Brennstofftank
Brennstoffanzeige Brennstofftank
10 Gluhspirale
12 Batteriefach
13 Überwachungssystem für Luftqualität
14 Information display (E-Guard)
15 Dochthöhe
Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.
Diesen Transport-verschluβfinden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!
WICTIG ZU WISSEN
JEDERZEIT AUSREICHEND VENTILIEREN
Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ausgerüstet. Wird der Raum unzureichend beluftet oder das Heizgerät in einem zu klinen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab. Um einecomfortable und sichere Behezung zu erreichen, sorgen Sie für eine ausreichende Beluftung.
Hinweis: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Türo oder ein Fenster einen Spalt offen stehen zu halten, wenn das Heizgerät in Betrieb ist.

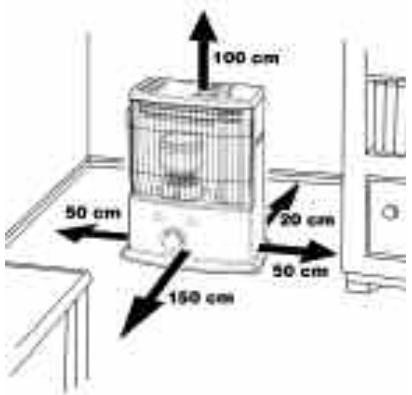

Jedes Modell besteht eine bestimmte minimale Raumgroße, um den Kaminofen sicher, ohne zusätzliche Ventilation beschonder gut betreiben zu konnen (siehe Kapitel K). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß davon gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonderss gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Benutzen Sie den Kaminofen nicht in Keller- oder anderen unterirdisch gelegen den Räumen.
DER SAFE TOP
Der Ofen ist versehen von einem Safe Top. Diese verringgert die Temperatur an der Oberseite des Ofens. Soltte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringgert. Berücksichtigten Sie aber, daß die Oberseite immer noch heiß wird.
Berühren Sie die Oberseite und das Gitter nicht.
DER RICHTIGE BRENNSTOFF
Ihr Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Extra oder Zibro Kristal, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:
übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer von Docht und Kaminofen
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihr hem Handler in Ihrer direkten Umgebung über den richtigen Brennstoff für ihren Kaminofen.
A DIE INSTALLATION DES KAMINOFENS
1 Nehmen Sie den Zibro vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.
Außer dem Zibro muß folgenden vorhanden sein:
eine Syphonpumpe
ein Transportverschluß
these Gebrauchsanweisung

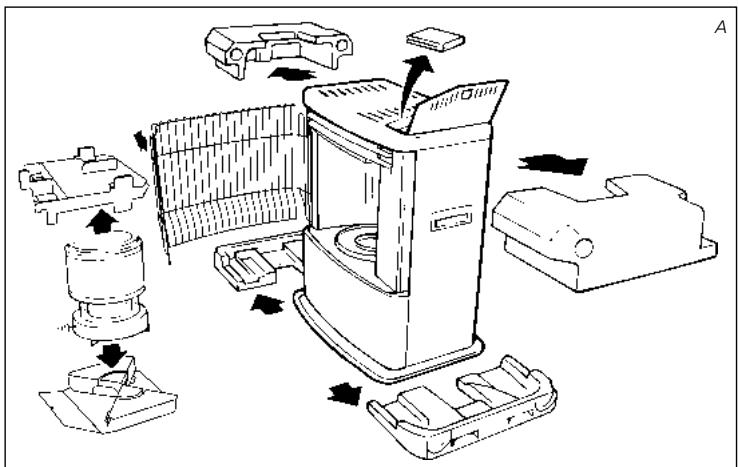

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.
2 Entfernen Sie das übrige Verpackungsmaterial:
Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter 7. Heben Sie das Gitter aus der Kerbung (Abb. B) undziehen Sie es nach vorn.
▶ Ziehen Sie den Karton an der Oberseite der Brennkammer 4 vorsichtig Heraus und entfernen sieihn (Abb. C). Nehmen Sie die Brennkammer aus dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der Brennkammer (Abb. D).
Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff 5 etwas nach links und rechts verschiben{lsst (Abb.E).
Schließen Sie das Gitter:leitung anheiten, um es wieder in die Kerbung einrasten zu halten.
Öffnen Sie den Deckel des Brennstofftanks 8 und entfernen Sie das Stückchen Karton.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Legen Sie die Batterien in das dazu bestimme Fach 12 an der Rückseite des Kaminofens (Abb. F). Achten Sie damit auf die + und - Pole.
5 Der Boden muß stabil und waagerecht sein.
6 Ihr Zibro ist jetzt betriebsbereit.
B DAS BEFULEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazugeeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
1 Der Kaminofen sollen ausgeschaltet sein.
2 Öffnen Sie den Deckel 8 undziehen Sie den Brennstofftank 9 aus dem Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß.

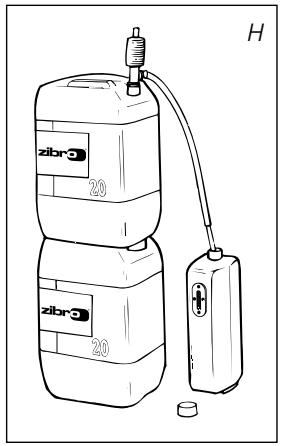

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister hoher als der Brennstofftank liegt (Abb. H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weiß Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstoff-tanks (Abb. I). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füssen. Vor allem dann nicht, wenn der Brennstoff sehr kalt ist (Brennstoffdehynt sich aus, wenn er wärmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.
C DAS STARTEN DES KAMINOFENS
Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes.
Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochetes.
Achten Sie vor dem Starten des Kaminofens daraufuf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige 6).
Starten Sie den Kaminofen immer über die elektrische Zündung 11.

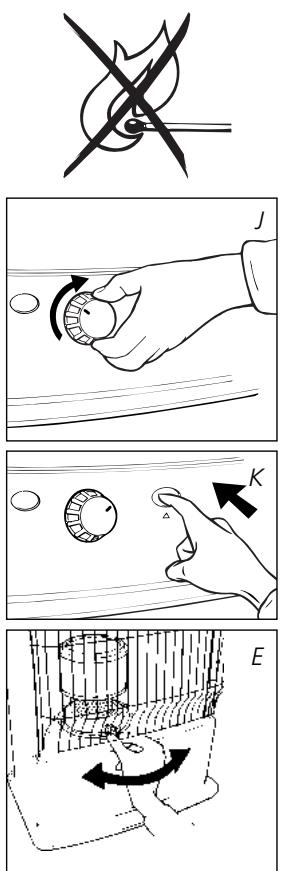

Niemals Streichhölzer oder ein Feuerzeug benutzen.
Hierbei gehen Sie wie folgt vor:
1 Drehen Sie den Drehregler ② nach rechts bis zum Anschlag (Abb. J). Mit einem gewissen Druck konnten Sie den Drehregler dann noch etwas weiter drehen, er federt dann jedoch von selbst wieder zurück. So wird der Docht auf die höchste Position eingestellt und das Sicherungssystem aktiviert.
2 Drücken Sie die Zünd-Taste ③ vorsichtig (ca. 2-3 Sekunden) (Abb. K), aber nicht zu stark. Spätestens wenn in der Brennkammer eine keine Flamme sightbar wird,affen Sie die Zünd-Taste los. Falls notwendig, Vorgang wiederholen.
Haben Sie das Heizgerät gestartet, es schaltet sich jedoch kurz danach wieder aus, müssen die Batterien ausgetauscht werden. Am besten verwenden Sie dazu neue Alkalibatterien (4 x Großbe D).
Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein, drehen Sie dann den Flammenregler (Abb. L) erst ganz nach links, bevor Sie den Docht für die Zündung in die höchste Position einstellen (Kapitel C).
Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer ④ gerade steht, indem Sie den Handgriff ⑤ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung.
D
DAS BRENNEN DES OFENS
Nach dem Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch-und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seiteiben dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. P) sollte. Sie können die Flamme mit dem Flammenregler 2 etwas regulieren (Abb. S).
Wenn die Flamme auf hochster Brennstufe zu niedrig bleibt, muß die Dochthöhe nachgestellt werden (siehe Kapitel F).
Eine zu niedrige Flamme kann auch entstehen durch:
▶ zu weniger Brennstoff (befüllen Sie den Brennstofftank)
schlechten Brennstoff (wenden Sie sich an ihren Handler)
▶ zu weniger Ventilation (ein Fenster oder eine Tur einen Spalt breit öffnen)
Verschleib des Doches (wenden Sie sich an ihren Handler, oder wechseln Sie den Docht, siehe Kapitel M)
Bei unzureichender Belüftung im Raum ertönt ein unterbrochener Summton und die Anzeigeleuchte VENT (gelb) leuchtet (Abb. Q). Wird these Ssigal gegeben, sollenn Sie fur eine bessere Belüftung des Raums sorgen (z. B. indem Sie eine Tur oder ein Fenster etwas weiter öffnen), um ein Ausschalten des Heizgerats zu vermeiden. Wird der Raum better beluftet, werden die Anzeigeleuchte VENT und der Summton deaktiviert. Ist die Belüftung immer noch unzureichend, schaltet sich das Heizgerat automatisch ab. Wenn fur eine bessere Belüftung des Raums gesorgt worden ist (z. B. indem Sie eine Tur oder ein Fenster etwas weiter öffnen), kann das Heizgerat wieder eingeschaltet werden.
Der Ofen ist mit einem Sicherheitsystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, sobald Sie den Brennstofftank aus dem Ofen haben. Wenn Sie den Ofen wieder in Betrieb nehmen,Müssen Sie den Brennstofftank wieder einsetzen und die im Kapitel C beschriebenen Schritte befolgen.
E
DAS AUSSCHALTEN DES KAMINOFENS
Den Kaminofen eine Minute auf dem niedrigsten Stand brennen halten. Danach drücken Sie die Abschalt-Taste ①. Die Flamme erlöscht nach kurzer Zeit (Abb. L).
In Notfallen schalten Sie den Kaminofen mit der Sicherheitsstaste 1 aus (Abb. L).
F DASEINSTELLEN DER DOCHTHÖHE
Nach einiger Zeit ist die Verbrennung nicht mehr hoch genug (Kapitel D). In dieser Fall konnen Sie die Dochthöhe nachstellen, um die Verbrennung zu verbessern. Bei der Nachstellung muß der Kaminofen ausgeschaltet sein. Gehen Sie folgendermaßen vor:
1 Drücken Sie die Abschalt-Taste ① (Abb. L).
2 Ziehen Sie den Drehregler ② vom Ofen ab, so daß die Verriegelung der Dochthöhe ⑤ sightbar wird.
3 Nehmen Sie den Kunststoffring zwischen Daumen und Zeigefinger undziehen Sieihn zu sich heran.Drehen Sie den Ring eine Stufe hoher auf Stand 2 oder 3 (Abb.R).Drucken Sie den Ring vorsichtig an,so daß die Aussparung den Stift wieder umschlieBt.
4 Stecken Sie den Drehregler wieder an die vorgesehene Stelle. An der Rückseite des Reglers sehen Sie die richtige Position.
Wenn die Nachstellung der Dochthöhe nicht den gewünschten Effekt hat, müssen Sie den Kaminofen leerbrennen halten (Kapitel H).
Wenn die Verbrennung auch dann noch zu gering ist und der Docht inzwischen auf Stand 3 eingestellt ist, wenden Sie sichitte an ihren Handler, oder wechseln Sie den Docht, siehe Kapitel M.
Wenn die Verbrennung nach der Nachstellung zu hoch ist (Abb. P), soll die Verriegelung der Dochthöhe wieder eine Stellung niedriger eingestellt werden. Sonst ist Ruß- und Rauchentwicklung möglich.
G STÖRUNGEN, URSACHEN UND LÖSUNGEN
Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, wenden Sie sichitte an ihren Zibro Handler.
DER OFEN LÄSST SICH NICT STARTEN.
Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
Die Batteriespannung ist zu niedrig. Austauschen (Abb. F)
- Sie haben den Kaminofen vollständig leerbrennen setzen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.
Sie haben den Zündschieber zu fest nach unten gedrückt. Behutsam fest drücken (Kapitel C).
Die elektrische Zündung ist defect. Wenden Sie sich an ihren Handler.
UNGLEICHE FLAMME UND/ODER RUBUND/ODER GERUCH
Die Brennkammer 4 ist nicht richtig eingesetzt. Mit dem Handgriff 5 die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben laßt.
Die Flammenhöhe ist nicht gut eingestellt. Siehe Abb. P und die Hinweise in Kapitel D.
Sie benutzen veralteten Brennstoff. Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
- Sie benutzen einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Staubanhäufig im unteren Bereich des Kaminofens. Wenden Sie sich an ihren Handler.
Die Dochthöhe ist nicht richtig. Siehe Kapitel F.
DER KAMINOFEN GEHT LANGSAM AUS.
Der Brennstofftank ist leer. Siehe Kapitel B.
Elektrische Zündung mit gerissenem Gluhfaden
Elektrische Zündung
Brennstofffilter
Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an ihren Handler.
Der Docht ist an der Oberseite verhärtet.
Kaminofen außerhalb des Wohnraumes vollständig leer brennen halten (Kapitel H). Verwenden Sie richtig Brennstoff.
Sie benutzen veralteten Brennstoff. Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
DIE FLAMME DES KAMINOFENS BRENNT ZU NIEDRIG.
Der Docht ist zu niedrig eingestellt. Die Dochtnachstellung eine Stufe hoher stellen (Kapitel F).
Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird.
- Sie benutzen veralteten oder einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen halten.
DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH, MIT NICT-REGULIERBARER FLAMME.
Sie benutzen einen falschen, zu flüchtigen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Der Docht ist zu hoch eingestellt. Die Dochnachstellung eine Stufe niedriger stellen (Kapitel F).
H DIE WARTUNG
Ihr Zibro bestehtigt kaum Wartung. Staub und Flecken sollen den nochrechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen konnen. Normalerweise sind nur die folgenden drei Teile dem Verschließ ausgesetzt:
1. DIE BATTERIEN
These konnen Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut der örtlichen Vorschriften für chemischen Kleinabfall.
2. DER DOCHT
Um die Lebensdauer des Dochtes zu verlangern, sollen den Sie den Kaminofen von Zeit zu Zeit vollständig leer brennen halten (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.
3. DIE ELEKTRISCHE ZUNDUNG
Die Zündspirale hat eine langere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterienrechtzeitig aus und achten Sie daraufauf, daß Sie die Zünd-Taste nicht zu stark betätigten. Wenn der Gluhfaden gerissen ist, muß die Zündspirale ausgetauscht werden.
DER BRENNSTOFFFILTER
Kontrollieren Sie auch den Brennstofffilter regelmäßig:
Nehmen Sie den Brennstofftank ⑨ aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. M). Halten Sie ein Tuch bereit, da noch ein weniger Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sieihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter kein den Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Kaminofen ein.
Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.
Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgescheltet und abgekühlt sein.
Brennstofffilter
TransportverschluB
LAGERUNG (ENDE DER HEIZSAISON)
Wir empfehlen Ohnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:
1 Starten Sie den Ofen außerhalb des Wohnraumes und halten Sieihn vollständig leer brennen.
2 Lassen Sie den Kaminofen anschließend abkühlen.
3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
Die Batterien aus dem Batteriefachnehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter (Siehe Kapitel H).
6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.
J TRANSPORT
Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:
1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. O). Diese kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. N) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.
K TECHNISCHE DATEN
| Zündung | elektrisch | Abmessungen (mm) | Breite | 428 |
| Brennstoff | Petroleum | (einschließlich Bodenplatte) | Tiefe | 295 |
| Kapazität (kW)* | 2,70 | | Höhe | 513 |
| Geeigneter Raum (m3)** | 45-95 | Zubehör | Syphonpumpe, |
| Brennstoffverbrauch (Ltr/Std)* | 0,281 | | Transportverschluß |
| Brennstoffverbrauch (g/Std)* | 225 | Benötigte Batterien | 4x LR20, MN 1300 |
| Brenndauer pro Tank (Std)* | 14,0 | | 1,5V |
| Inhalt Brennstofftank (Liter) | 4,0 | Dochttyp | F |
| Gewicht (kg) | 9,0 | | |
L GARANTIEBEDINGUNGEN
Sie erhalten auf ihren Zibro 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsehler kostenlos behoben. Hierbei gelten folgende Regeln:
1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführrt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Glühspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entwickeln sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.
Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handler.
- Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerverlöscher.
10 SICHERHEITSRATSCHLAGE
1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfls daraufauf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität)
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Die Oberseite des Ofens wird heiß. Der Ofenarf nicht abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.
10 Achten Sie immer auf ausreichende Ventilation.
WECHSELN DES DOCHTES
D
M DER OFEN MULLS GANZ ABGEKUHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.
1 Öffnen Sie den Deckel undnehmen Sie den Brennstof-tank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach.
3 Das Gitter aus der Kerbung haben und nach vornziehen. Die Brennkammer aus dem Ofennehmen. Das Gitter schlieben.
4 Den Drehregler vom Ofen abziehen.
Die drei Gehäuseschrauben an der Unterseite lösen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatte abnehmer.
6 Die Flügelmattern unter dem Brennersitz offen.
7 Heben Sie Den Brennersitz und den Dochtmechanismus hoch.
Die Schraube, die den Halter festhält, aus der Achse dren. Halter und Feder entfernen.
9 Halter bis zum Ende nach rechts drehen und den Dochthalter entfernen (inkl. Docht).
10 Dochthalter abheben und von der Hauptluftrohre abnehmer.
11 Docht drücken, um die drei Dochtstifte zu losen und um den Docht vom Dochthalter zu entfernen. Dafür sorgen, dass Sie Handschuhe tragen und ein Behälter für den gebrauchten Docht bereitsteht.
Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen.
13 Schieben Sie den Dochthalter (inkl. Docht) über die Hauptluftrohre. Dann das Oberteil der Achse von rechts in die Nut für den Dochthalter (mit Docht) einsetzen und den Behälter links bis zum Ende eindrehen.
14 Den Docht-Lebensverlängerer (Dochtstellung auf "1"), Feder und Halterung einbauen. Danach die Schraube anziehen, die den Halter festhalten.
15 Den Brennersitz wieder montieren.
Die Flügelmuttern gleichmäßig handfest anziehen.
17 Den Rändeldrehknopf für den Docht auf den Dochtmechanismus setzen. Den Knopf soweit wie möglich nach rechts drehen. Auf die Kippsicherung drücken, um zu kontrollieren, ob der Docht vollständig hinabgelassen werden kann. Mehrere Male wiederholen. Wenn der Docht nicht ganz nach unter geschoben werden kann, wurde er nicht ordnungsgemäß eingesetzt. Ist das der Fall, Arbeitsweise ab Punkt 12 wiederholen. Den Drehregler vom Ofen abziehen.
Das Gehäuse wieder aufsetzen und die drei Schrauben festdrehen. Den Rändeldrehknopf des Dochetes einstellen. Dann die Brennkammer wieder einsetzen. Kontrollieren Sie, ob diese gerade stehen, indem Sie mit dem Handgriff kurz nach links und rechts schieren. Das Gitter schliessen.
19 Den gefüllten Brennstofftank wieder aufsetzen. Die Batterien in das Batteriefach einlagen (acht den Sie bereits auf die + und - Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.
Kare kunde
DE KACHEL BRANDT TE HOOG, MET NIET REGELBARE VLAMMEN.
Skontaktowac sie z dealerem.
PVG Austria VertriebsgmbH
Salaberg 49
3350 HAAG
tel: +43 7434 44867
fax: +43 7434 44868
email: pvgaustria@zibro.com
BELGI
PVG Belgium NV/SA
Industrielaan 55
2900 SCHOTEN
tel: +32 3 326 39 39
fax: +32 3 326 26 39
email: pvgbelgium@zibro.com
CH SCHWEIZ
PVG Schweiz AG
Genuastrasse 15
4142 MUNCHENSTEIN
tel: +41 61 337 26 51
fax: +41 61 337 26 78
email: pvgint@zibro.com
DEUTSCHLAND
PVG Deutschland GmbH
Beiersdorfstraße 4
46446 EMMERICH
tel: +49 2821 76713
fax: +31 412 622 893
email: pvgint@zibro.com
DK DANMARK
PVG Scandinavia A/S
Niels Bohrsvej 10
6100 HADERSLEV
tel: +45 73 53 02 02
fax: +45 73 53 02 04
email: pvgdenmark@zbro.com
E ESPANA
PVG España S.A.
Pol. Ind. San José de Valderas II
