BEDIENUNGSANLEITUNG S95 ZIBRO

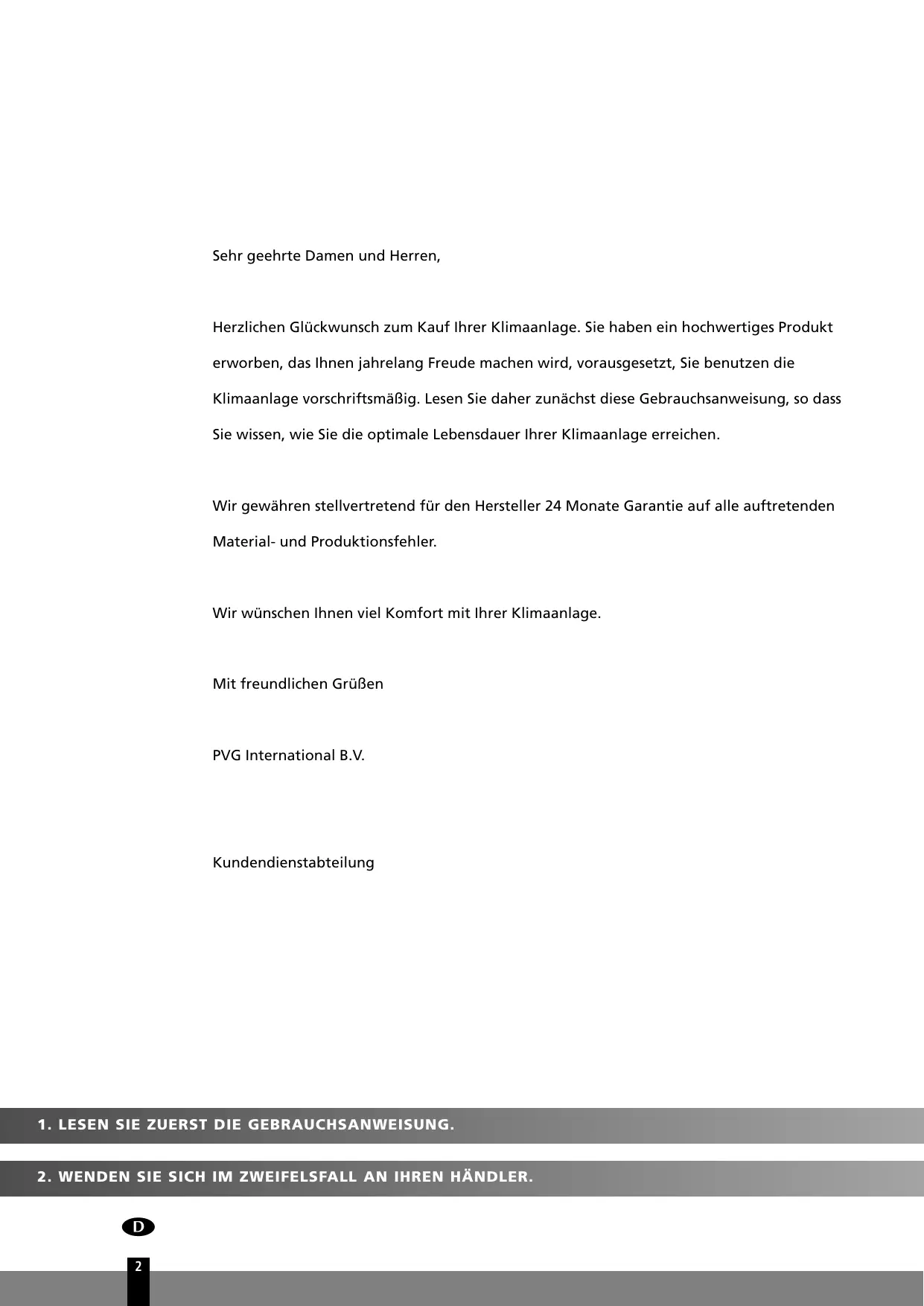

Sehr geehrte Damen und Herren,

Herzlichen Glückwunsch zum Kauf ihrer Klimaanlage. Sie haben ein hochwertiges Produkt erworbEN, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen die Klimaanlage vorschrifsmäßig. Lesen Sie davon zunachst diese Gebrauchsanweisung, so dass Sie wissen, wie Sie die optimale Lebensdauer ihrer Klimaanlage erreichen.

Wir gewähren stellvertretend für den Hersteller 24 Monate Garantie auf alle aufttenden Material- und Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit ihrer Klimaanlage.

Mit freundlichen Grüben

PVG International B.V.

Kundendienstabteilung

INHALT

A Technische Daten

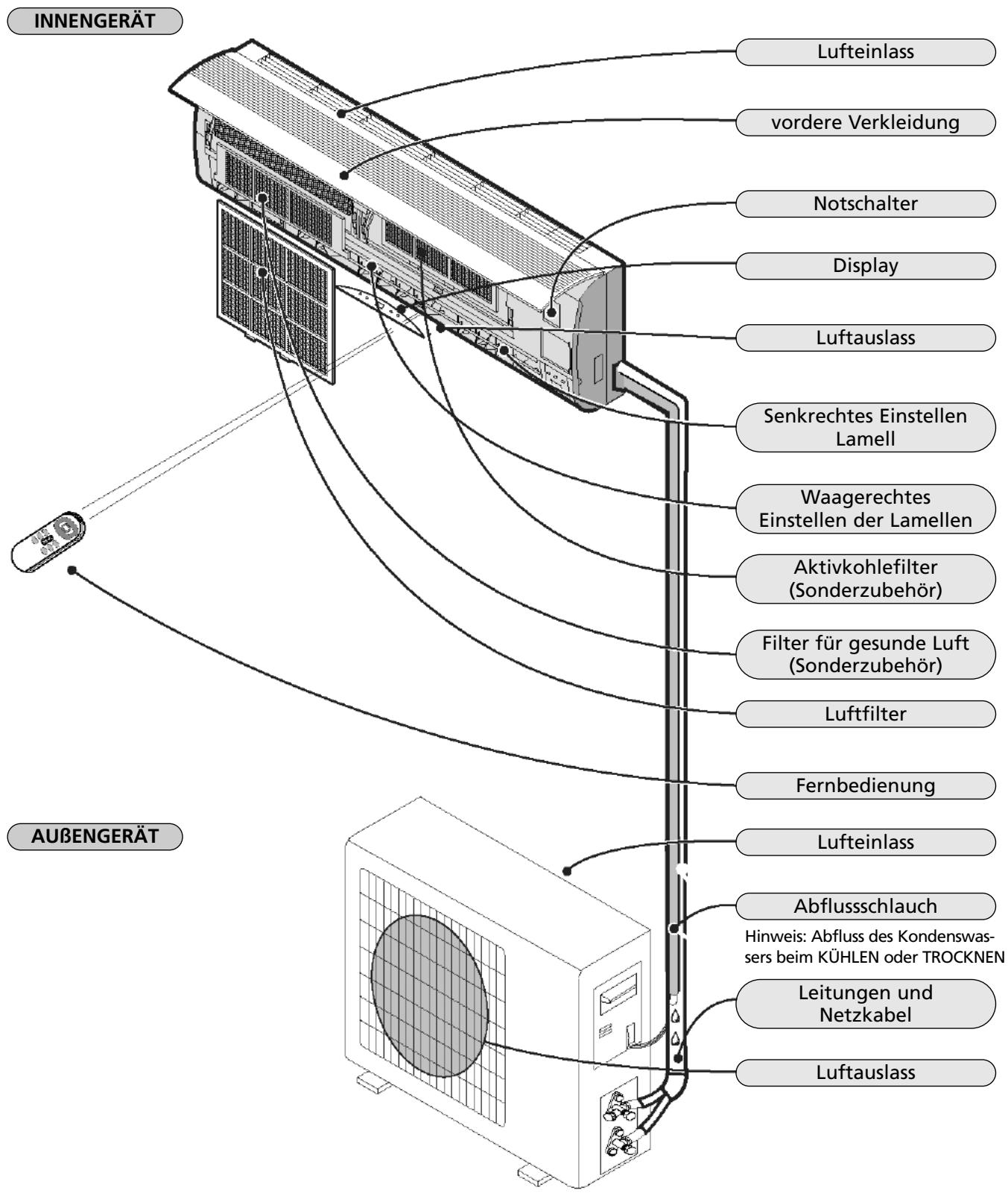

B Teile
C Vor der Inbetriebnahme
D Installation
E Bedienung
F Wartung
G Sicherheit 18
H Fehlersuche und Abhilfe
Garantiebestimmungen

Angegebene Werte sind Richtwerte, Änderungen vorbehalten

Modell		S95	S125	S185	S245
Kühlkapazität *	kW	2,7	3,5	5,3	7,0
EE Class		D	D	D	D
EER *		2,8	2,8	2,8	2,9
Wärmekapazität	kW	2,8	3,8	5,7	7,6
COP Class		D	D	D	D
COP *		3,2	3,2	3,4	3,5
Entfeuchtungskapazität (max) **	Ltr/Tag	19	24	36	48
Energieverbrauch (kühlen)	kW	0,88	1,17	1,9	2,6
Energieverbrauch (erwärmen)	kW	0,88	1,17	1,9	2,6
Spannung	Volt/Hz/Pf	220-240/50/1	220-240/50/1	220-240/50/1	220-240/50/1
Stromstärke (nom)	A	3,6	5,1	8,7	12,8
Luftstrom (max)	m³/St	480	550	730	1000
Für Räume bis	m³	90	110	150	200
Abmessungen Innenteil (BxTxA)	mm	718x180x240	770x180x240	1033x202x313	1033x202x313
Abmessungen Außenteil (BxTxA)	mm	669x296x506	769x328x552	829x328x552	929x372x652
Gewicht Innenteil	kg	7	7	14	14
Gewicht Außenteil	kg	24	32	42	56
Kältemittel/Gewicht	Typ/gr	R407C/540	R407C/900	R407C/1680	R407C/2300
Geräuschpegel Innenteil (max)	dB(A)	36	38	43	47
Geräuschpegel Außenteil (max)	dB(A)	50	50	60	54
Betriebstemperatur	°C	10-40	10-40	10-40	10-40
Schutzklasse Innenteil	IP	IP X0	IP X0	IP X0	IP X0
Schutzklasse Außenteil	IP	IP X4	IP X4	IP X4	IP X4

• Konform EN 14511
  ** Entfeuchtung bei 32^ , 80% relative Feuchtigkeit

Defekte elektrische Geräte und Batterien gehören nicht in den Hausmüll.itte entsorgen Sie den örtlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei Ihr dem Fachhändler.

Die Abbildungen in dieser Gebrauchsanweisung zeigen die Standardausführung.
Die von Ihnen gekaufte Klimaanlage kann von thisem Modell abweichen.

Kontrollieren Sie vor der Inbetriebnahme der Klimaanlage Folgendes.

Einstellung der Fernbedienung

Die Fernbedienung wurde vom Hersteller NICHT auf die Funktion „Nur Kühlen" oder „Heizen" eingestellt. Sie müssen diese Funktionen selbst einstehen.

Jedes Mal, nach dem neue Batterien in die Fernbedienung eingesetzt wurden, blinkt der Pfeil vor „Heat" (Heizen) oder „Cool" (Kühlen) auf dem Display der Fernbedienung.

Je nach dem, welche Art von Klimaanlage Sie gekauft haben, müssen Sie die Fernbedienung folgendermaßen einstehen:

Drücken Sie auf eine beliebige Taste, wenn der Pfeil vor „Heat" blinkt. Die Wärmpumpe ist dann eingestellt. Drücken Sie auf eine beliebige Taste, wenn der Pfeil vor „Cool" blinkt. jetzt ist nur Kühlen eingestellt.

Wenn Sie nicht innerhalb von 10 Sekunden auf eine beliebige Taste drücken, wird die Fernbedienung automatisch auf die Wärmpumpe eingestellt. Die Typen S95, S125, S185 und S245 sind mit einer Wärmpumpe ausgerüstet.

Wenn die Fernbedienung auf „Nur Kühlen" eingestellt ist, kann die Heizfunktion NICTT über die Fernbedienung eingestellt werden.

Sicherheitsvorschriften

• Verwenden Sie die richtige Stromversorgung (siehe Typenschild), um schwer wiegenden Störungen, Gefahr oder Feuer vorzubeugen.
• Sorgen Sie damit, dass der Stromunterbrecher oder Stecker nicht verschmutzt. Schließen Sie den Stecker/Stromunterbrecher fachkundig an das Netzkabel an, wenn dies nicht ordnungsgemäß erfolgt, kann ein elektrischer Schlag oder Feuer die Folge sein.
• Schalten Sie das Gerät weder mit dem Stromunterbrecher aus, noch, indem Sie den Stecker aus der Steckdoseziehen; dies könnte zu Funkenbildung führen und Feuer verursachen.
• Achten Sie daraufuf, dass sich kein Knoten im Netzkabel befindet. Ziehen Sie nicht am Netzkabel, Denn dadurch konnten Sie das Kabel beschädigen, wodurch Sie einen elektrischen Schlag gekommen oder Feuer verursachen konnten.
• Stecken Sie nie einen Stock oder Ähnliches in das Gerät. Das Gebläse lauft auf hohen Touren und können Verletzungen verursachen.
• Es ist schlecht für ihre Gesundheit, wenn der kalte Luftstrom längerere Zeit auf Sie gerichtet ist. Es empfeihlt sich daher, den Luftstrom frei in den Raum stromen zu halten.
• Schalten Sie bei einer Störung das Gerät über die Fernbedienung aus undziehen Sie erst danach den Stecker aus der Steckdose.
• Führer Sie selbst keine Reparaturen durch. Unsachgemäß ausgeführte Reparaturen können zu einem elektrischen Schlag o. Ä. führen.
  Sorgen Sie davon, dass Gasherde und Gasöfen nicht im Luftstrom stehen.
  Bedieren Sie die Tasten niemals mit nassen Händen.
• Stellen Sie nichts auf dem Außergerät ab.
• Der Benutzer ist für den Erdanschluss zuständig. Diese muss von einem Elektrofachmann gemäß den örtlichen Vorschriften vorgenommen werden.

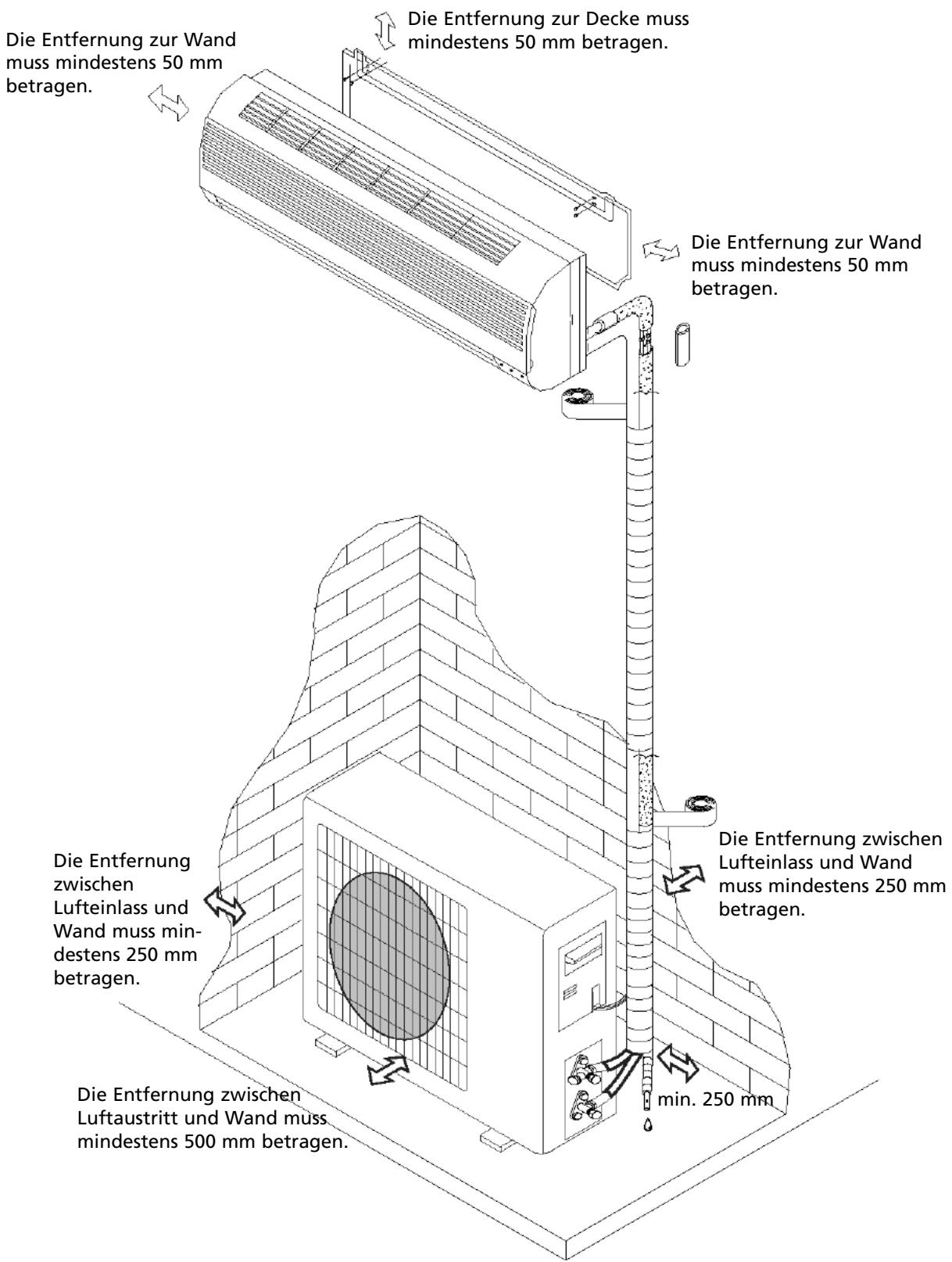

Installationszeichnung

Die oben stehende Abbildung ist eine vereinfachte Darstellung des Geräts, die folglich von dem von Ohnen gekauften Gerät abweichen kann.
Die Installation muss von einem staatlich geprüften installeratur gemäß den örtlich gelten den Vorschriften ausgeführrt werden.

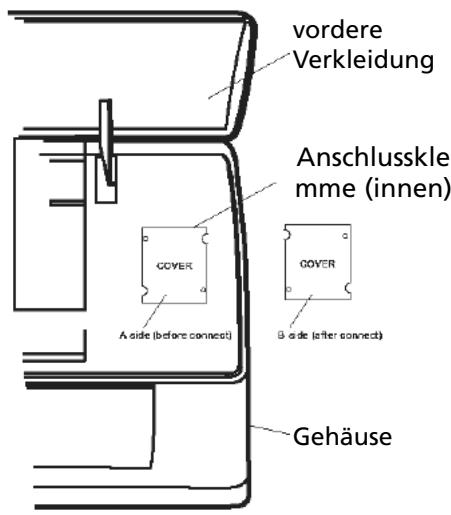

Anschluss des Netzkabels

Verkabelung zwischen Innen- und Außergerät:

1. Entfernen Sie die Kunststoffhaube des Innengerats.
2. SchlieBen Sie das Gerät anhand des (am Innengerät angebrachten) Kabelplans an.
3. Setzen Sie die Haube wieder auf. Achten Sie darauf, dass sich B außen befindet.

Wahl des richtigen Standorts

In der Höhe des Luftaustrits dürfen sich keine Hinderisse befinden, so dass der Luftstrom ungehindert in den Raum austreten kann.

Die Leitungen und das Loch in der Wand müssen an einer zugänglichen Stelle angebracht werden können.

Achten Sie auf ausreichende Entfernung zwischen dem Gerät, der Decke und der Wand (siehe Kapitel D).

Die Luftfilter mussen sich einfach herausnehmer halten.

Gerät und Fernbedienung müssen sich mindestens in einer Entfernung von 1 Meter zu Fernsehgerät, Radio u.ä. befinden.

Neonröhren können Störungen verursachen, sorgen Sie daher für ausreichende Entfernung.

Stellen Sie nichts in die Nähe des Luftinlasses, Denn die angesaugte Luft muss freien Zugang zum Gerät haben.

Die Wand muss so stark sein, dass sie das Gewicht des Geräts tragen kann, die Wandkonstruktionarf keine Gerauschverständlung oder Vibrationen verursachen.

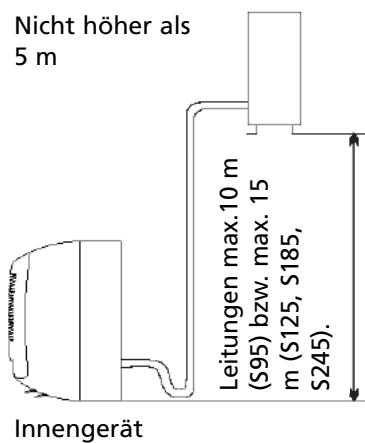

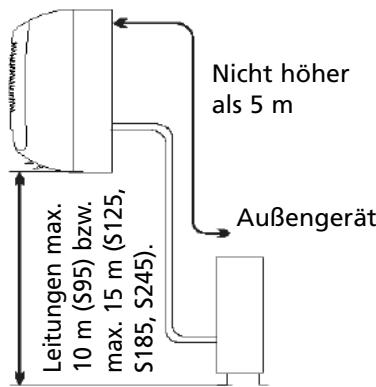

Standort des Außereräts

Bringen Sie das Außererat an einem gut zugänglichen und gut belufteten Ort an; nicht an einer Stelle, an dem zum Beispiel die Gefahr eines Gaslecks besteht.

Halten Sie die erforderliche Entfernung zur Wand ein.

Setzen Sie das Außengerät nicht fetthaltigem Schmutz oder salziger Seeluft aus und bringen Sie es nicht in der Höhe von Gasabfuhrrohren an.

Bringen Sie das Außererat nicht an der Straßendeite an, damit es nicht durch Spritzwasser beschädigt werden kann.

Sorgen Sie damit, dass das Gerät auf einem festen Sockel stehen, um Gerauschverständigung zu verhindern.

Die Luft muss ungehindert ausströmen konnen.

Installationszeichnung

Innengerät

AuBengerat

INSTALLATION DES INNENGERÄTS

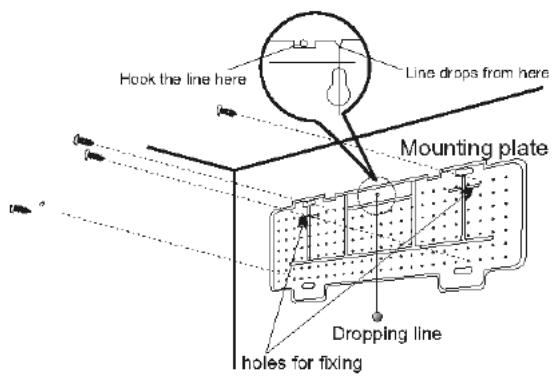

1. Installation der Montageplatte

• Bringen Sie die Montageplatte an der Stelle an, and der Sie das Innengerät aufhängen wollen. Berücksichtigten Sie darauf den Verlauf der Leitungen.
• Richten Sie die Montageplatte mit Hilfe einer Wasserwaage oder eines Bleilots waagerecht aus.
• Bohren Sie für die Befestigung der Platte 32 mm tiefe Löcher.
• Stecken Sie die Kunststoffdüb in die Löscher und schrauben Sie die Platte mit Blechschrauben fest.
• Kontrollieren Sie, ob die Montageplatte fest hangt und bohren Sie das Loch für die Leitungen.

Hinweis: Die Form der Montageplatte ist modellabhängig, das Installationsverfahren ist jedoch für alle Modelle das Gleiche.

2. Bohren des Lochs für die Leitungen

• Bestimmen Sie anhand des Bohrlochs in der Montageplatte die Position des Durchführungsslochs für die Leitungen an der Wand.
• Bohren Sie das Loch in die Wand. Achten Sie darauf, dass das Loch nach außen hin leicht nach unter genegt ist.
• Setzen Sie zum Schutz der Wand eine Steckmuffe in das Loch.

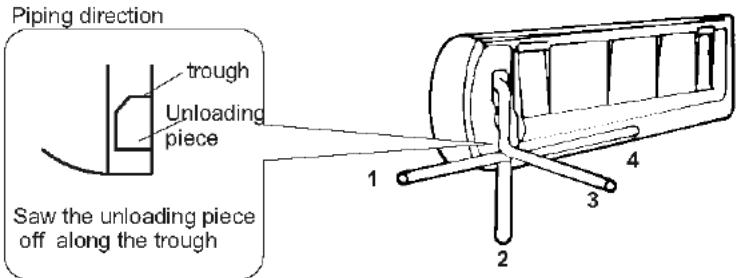

3. Installation der Leitungen für das Innengerät

• Stecken Sie die Leitungen (Gas und Flüssigkeit) und Kabel von außen durch das Loch oder, falls Sie das Innengerät zuerst installiert haben: voninnen nach außen.

• Machen Sie eine Aussparung, die der Richtung der Leitungen entspricht.

Hinweis: Machen Sie Aussparung 1, 2 oder 4, je nach der gewählten Position für das Loch im Innengerät.

• Montieren Sie nach dem Anschlieben der Leitungen den Abflussschlauch. Schlieben Sie anschließend die Netzkabel an. Isolieren Sie dann die Leitungen, Kabel und den Abflussschlauch.

Isolieren der Rohrverbindungen: Isolieren Sie die Verbindungsstücke mit Isoliermaterial und umwickeln Sie es mit Vinylband.

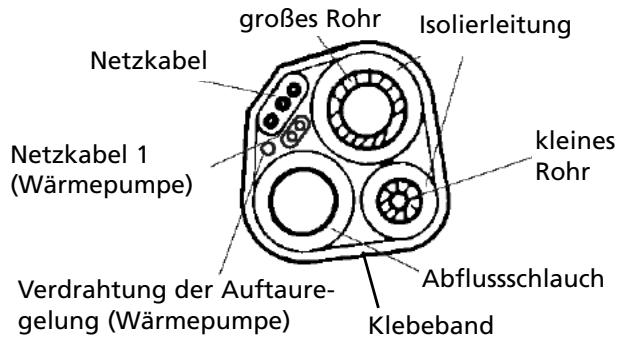

Thermische Isolierung der Leitung:

a. Bringen Sie den Abflussschlauch unter die Leitung.
b. Verwenden Sie mindestens 6 mm dickes Isoliermaterial.

• Der Abflussschlauch muss leicht nach untenGENeigt sein,damit die Feuchtigkeit leicht abflieBEN kann.

Achten Sie daraufuf, dass der Abflusschlauch nicht gedreht ist oder hervorsteht und das Ende darf nicht im Wasser hangen.

Wenn die Abflussleitung mit einem

Schlauch verlangert wird, muss der Teil, der am Innengerät entlang lauft, isoliert werden.

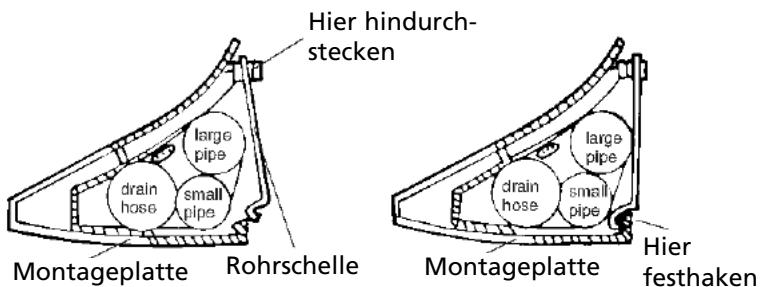

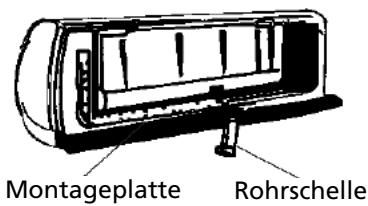

• Wenn die Leitungen sich an der rechten Seite befinden, müssen Leitung, Netzkabel und Abflussleitung isoliert werden und mit einer Rohrschelle an der Rückseite des Innengerats befestigt werden.

A. Bringen Sie die Rohrschelle in der Rille an.
B. Drücken Sie dann die Schelle auf der Montageplatte fest.

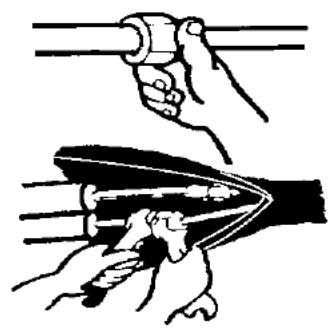

Verbinden der Leitungen

a. Verbinden Sie die Leitungen des Innengerats mit zwei Schraubenschlüsseln. Verwenden Sie den richtigen Anziehrehmoment, damit Leitung, Verbindungsstücke und Muttern nicht verformt oder beschädigt werden.
b. Ziehen Sie alles zunachst handfest an undziehen Sie dann alles mit den Schraubenschlusseln an.

Model	Maße der Leitung	Anziehdeh-moment	Muttern-gröbe
S95/S125/S185	Liquid Side (Φ6 or 1/4 inch)	1.8kg.m	17mm
S245	Liquid Side (Φ10 or 3/8 inch)	3.5kg.m	22mm
S95	Gas Side (Φ10 or 3/8 inch)	3.5kg.m	22mm
S125/S185	Gas Side (Φ12 or 1/2 inch)	5.5kg.m	24mm
S245	Gas Side (Φ16 or 5/8 inch)	7.5kg.m	27mm

4. Anschließlich des Kabels

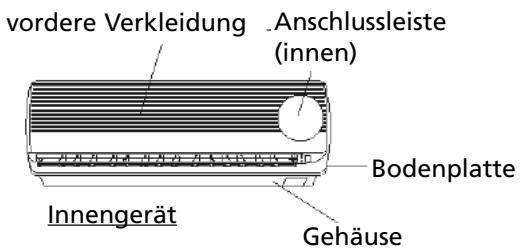

Innengerat

Schließen Sie das Netzkabel an das Innengerät an, indem Sie die Kabel zu den Geräten in der richtigen Reihenfolge an die Klemmen in der Anschlussleiste anschließen. Die Farbe der Kabel und die Bezeichnung an den Klemmen muss übereinstimmen.

Hinweis: Bei manchen Modellen muss die Haube abgenommen werden, damit die Kabel angeschlossen werden können.

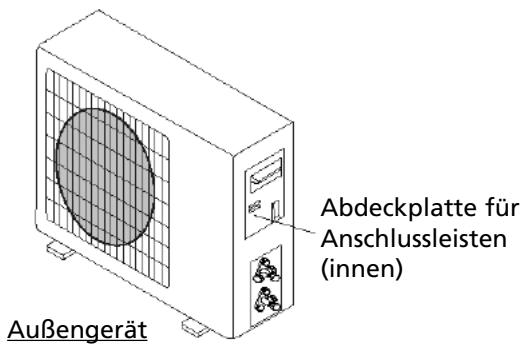

- AuBengerät

1. Entfernen Sie die Klappe des Geräts, indem Sie die Schraube losen. Schließen Sie die Dühte folgendermaßen an die Klemmen auf der Klemmenleiste an.
2. Klemmen Sie das Netzkabel an die Klemmenleiste.
3. Setzen Sie die Klappe wieder ein und schrauben Sie sie fest.
4. Setzen Sie bei dem Gerät S245 einen zugelassenen Stromunterbrecher zwischen die Stromquelle und das Gerät. Installieren Sie einen geeigneten Hauptschalter.

Den Abbildungen liegt die Standardausführung zu Grunde.

Die von Ihnen gekaufte Klimaanlage kann von thisem Modell abweichen.

Warning:

1. Schließen Sie die Klimaanlage immer an einen gesonderten Stromkreis an. Zum Anschreiben der Kabel siehe den Planinnen an der Abdeckplatte.
2. Kontrollieren Sie, ob die Kabeldicke den Vorschriften entspricht (siehe die unten stehende Tabelle).
3. Kontrollieren Sie, ob alle Kabel richtig fest sitzen.
4. Installieren Sie einen Erdschlusssschalter.

Hinweis: Alle verwendeten Kabel müssen den örtlichen Vorschriften entsprechend zugelassen sein.

Kabeldaten

	Netzkabel		Anschluss des Netzkabels		Anschluss von Netzkabel 1 (Wärmpumpe)
S95	Typ	Durchmesser	Typ	Durchmesser	Typ	Durchmesser
	H05VV-F	1.0mm2X3	H07RN-F	1.0mm2X3	H07RN-F	0.75mm2X2
S125	H05VV-F	1.5mm2X3	H07RN-F	1.5mm2X3	H07RN-F	0.75mm2X2
S185	H05VV-F	1.5mm2X3	H07RN-F	1.5mm2X3	H07RN-F	0.75mm2X2
S245	H07RN-F	2.5mm2X3	H07RN-F	0.75mm2(heat pump)	H07RN-F	0.75mm2X2
				0.75mm2(cool only)

INSTALLATION DES AUBINGERÄTS

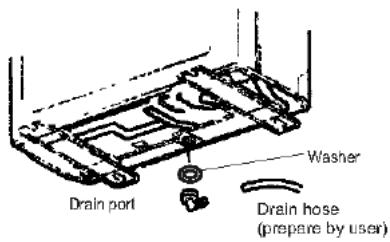

1. Montieren Sie den Abflussausgang und den Abflussschlauch (nur bei Modellen mit Wärmpumpe).

Wenn das Innengerät auf Heizen eingestellt ist, tropft Kondenswasser aus dem Außererat. Montieren Sie einen Abflussausgang und einen Abflussschlauch, damit das Wasser problemlos ablaufen kann. Montieren Sie den Abflussausgang und die

Gummi-Unterlegscheibe an die Bodenplatte des Außergeräts (siehe Abb.).

1. Installation und Montage des Außergeräts

Befestigen Sie das Gerät mit Schrauben auf einem festen ebenen Untergrund.

Montieren Sie das Gerät entsprechens fest, damit es auch starken Wind und Schwingungen übersteht.

1. Anschließlich der Leitungen des Außergeräts

Entfernen Sie die Kappen vom Zwei- und Dreiwgeeventil.

Schlieben Sie die Leitungen einzeln mit dem betreffenden Anziehrehmoment an.

1. Kabelanschluss des Außergeräts (siehe vorige Seite).

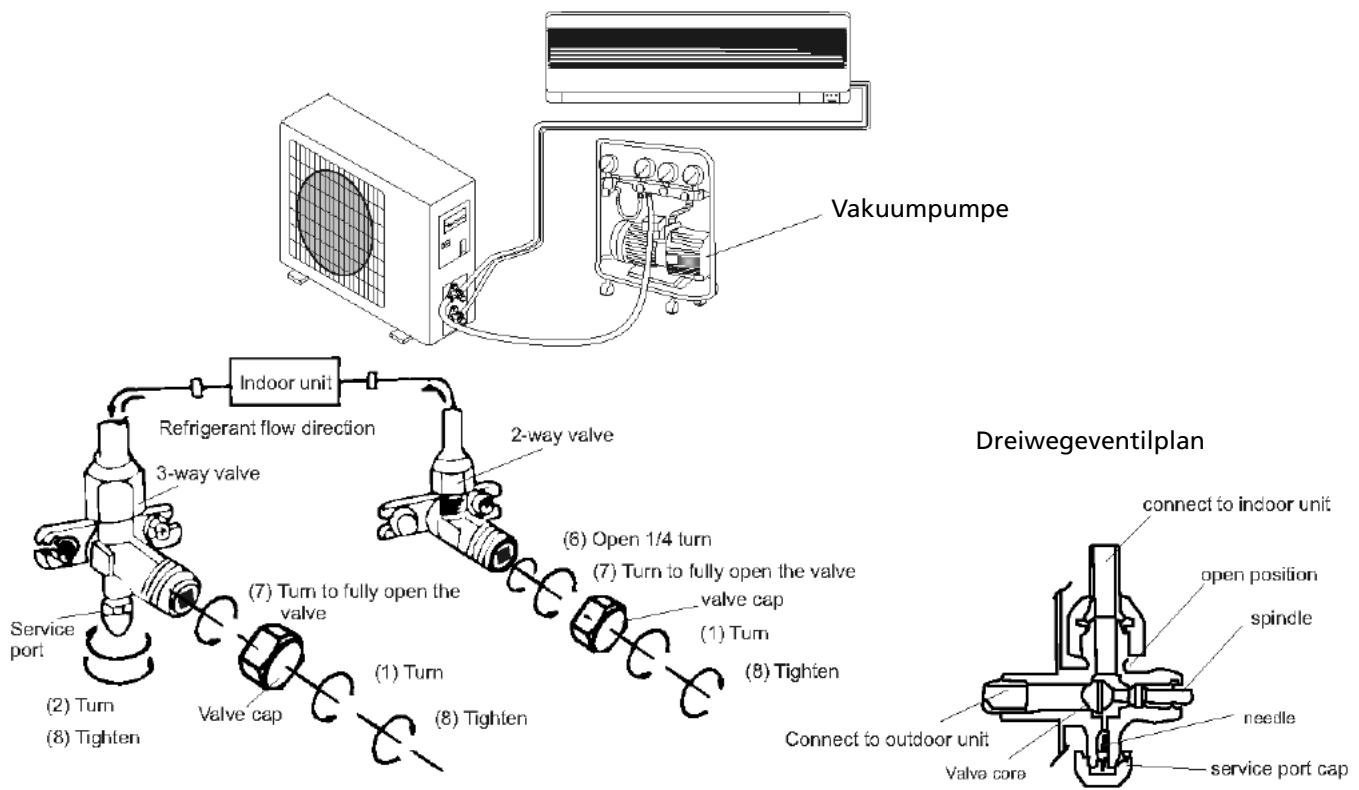

Vakuumentleerung des Leitungssystems

Luft und Feuchtigkeit, die nach der Installation im Leitungssystem zusückbleiben, können den Kompressor beschädigen. Nach dem Anschluss der Innen- und AuBeneinheit sind Luft und Feuchtigkeit mithilfe einer Vakuumpumpe zu entfernen (siehe unter).

1. Lösen Sie das Zwei- und Dreiwegeventil und entfern den Sie die Kappen.
2. Lösen Sie die Zuführleitung und entfernen Sie die Kappe.
3. Schlieben Sie den Flexoschlauch der Vakuumpumpe an die Zufahrleitung an.
4. Lassen Sie die Vakuumpumpe 10 - 15 Minuten laufen, bis ein absoluter Druck von 10 mm Hg aufgebaut ist.
5. SchlieBen Sie den Niederdruckknopf auf der Vakuumpumpe, während die Pumpe noch lauft. Schalten Sie dann die Pumpe aus.
6. Öffnen Sie das Zweiwegeventil (1/4-Drehung) und schreiben Sie es nach 10 Sekunden wieder. Kontrollieren Sie alle Verbindungen mit flüssiger Seite oder einem elektronischen Lecksuchgerät.
7. Drehen Sie das Zwei- und Dreiwgeventil in den Betriebszustand. Koppeln Sie den Schlauch von der Vakuumpumpe ab.
8. Setzen Sie alle Kappen wieder auf undziehen Sie sie an.

Hinweis:

• Lesen Sie diese Gebrauchsanweisung durch, bevor Sie mit der Installation beginnen.
• Stellen Sie sicher, dass keine Luft im Kuhlsystem zurückbleibt und dass kein Kuhlmittel austritt.
• Testen: Führer Sie nach der Installation der Klimaanlage einen Probelauf durch und notieren Sie die Daten hinsichtlich des Betriebs.
• Sicherung der Innengerätsteuerung für die Typen S95 und S125: 50T, zulässiger Wert 3,15 A, T, 250 V Für die Typen S185 und S245: 3,15A, T, 250V
  Die Sicherung fur das gesamte Gerät muss fur die maximale Leistung ausgelegt sein.
• Der Stecker muss frei zugänglich sein, damit das Gerät in Notfällen(sofort ausgeschelt werden kann. Wenn kein freier Zugang besteht, muss an einer gut zugänglichen Stelle ein doppelpoliger Hauptschalter installiert werden.

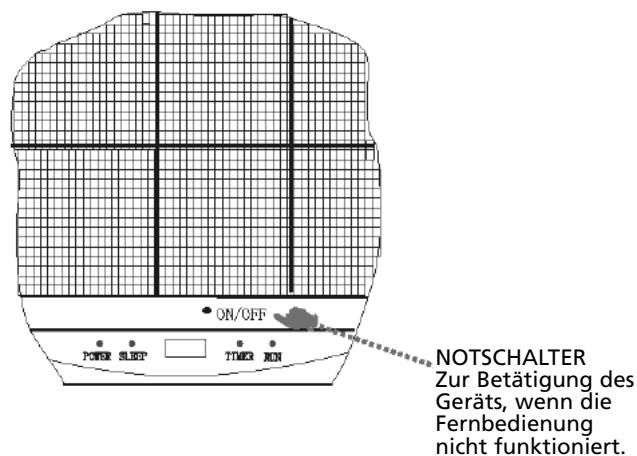

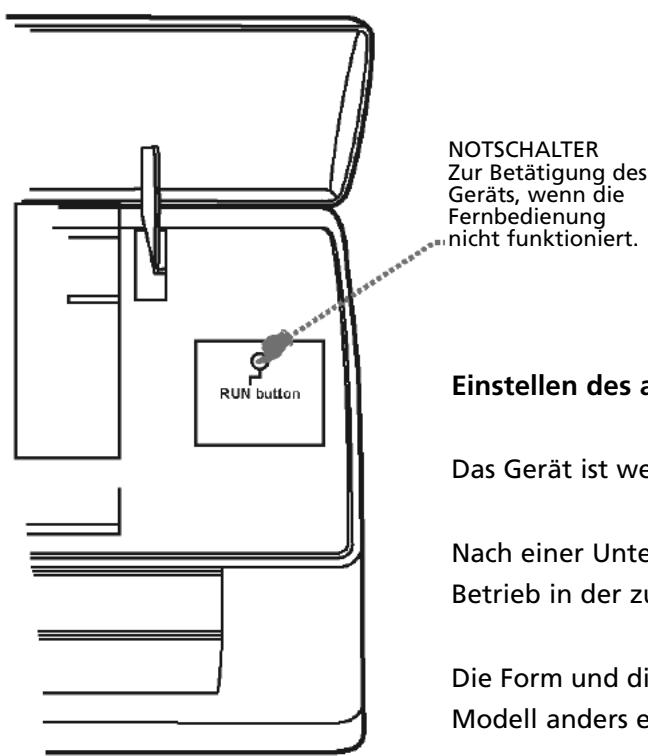

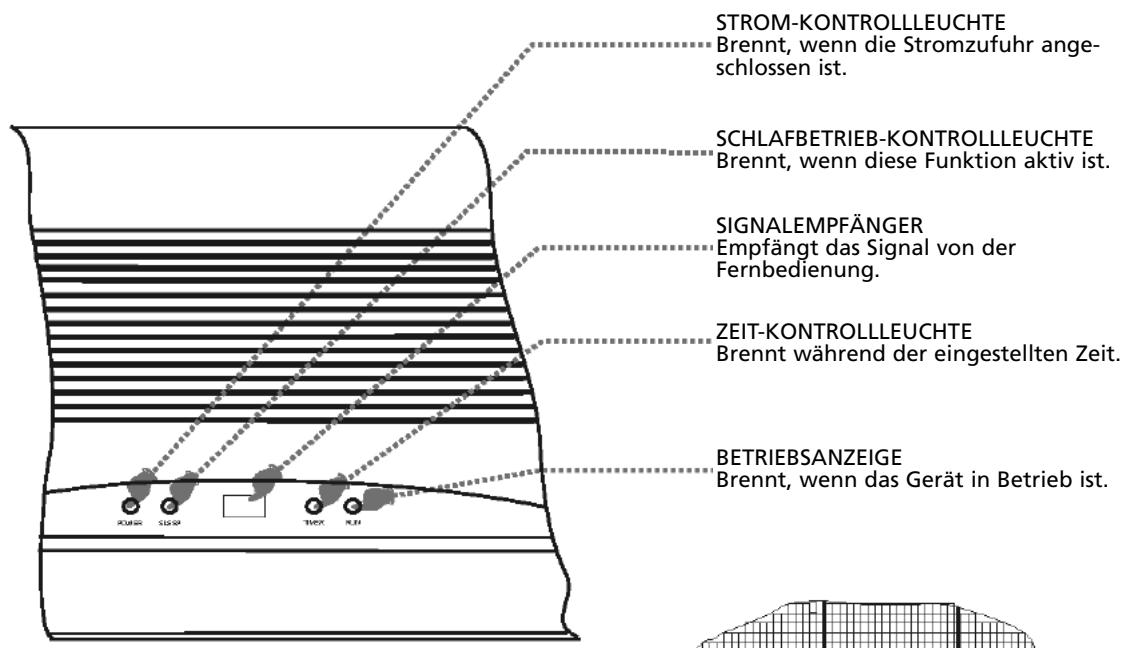

Bedienung und display

Einstellen des automatischen Neustarts

Das Gerät ist werkseitig auf automatischen Neustart eingestellt.

Nach einer Unterbrechung der Stromversorgung nimmt das Gerät den Betrieb in der zuletzt eingestillten Funktion wieder auf.

Die Form und die Position der Schalter und Leuchten können für jeder Modell anders ein, die Funktionen sind jedoch identisch.

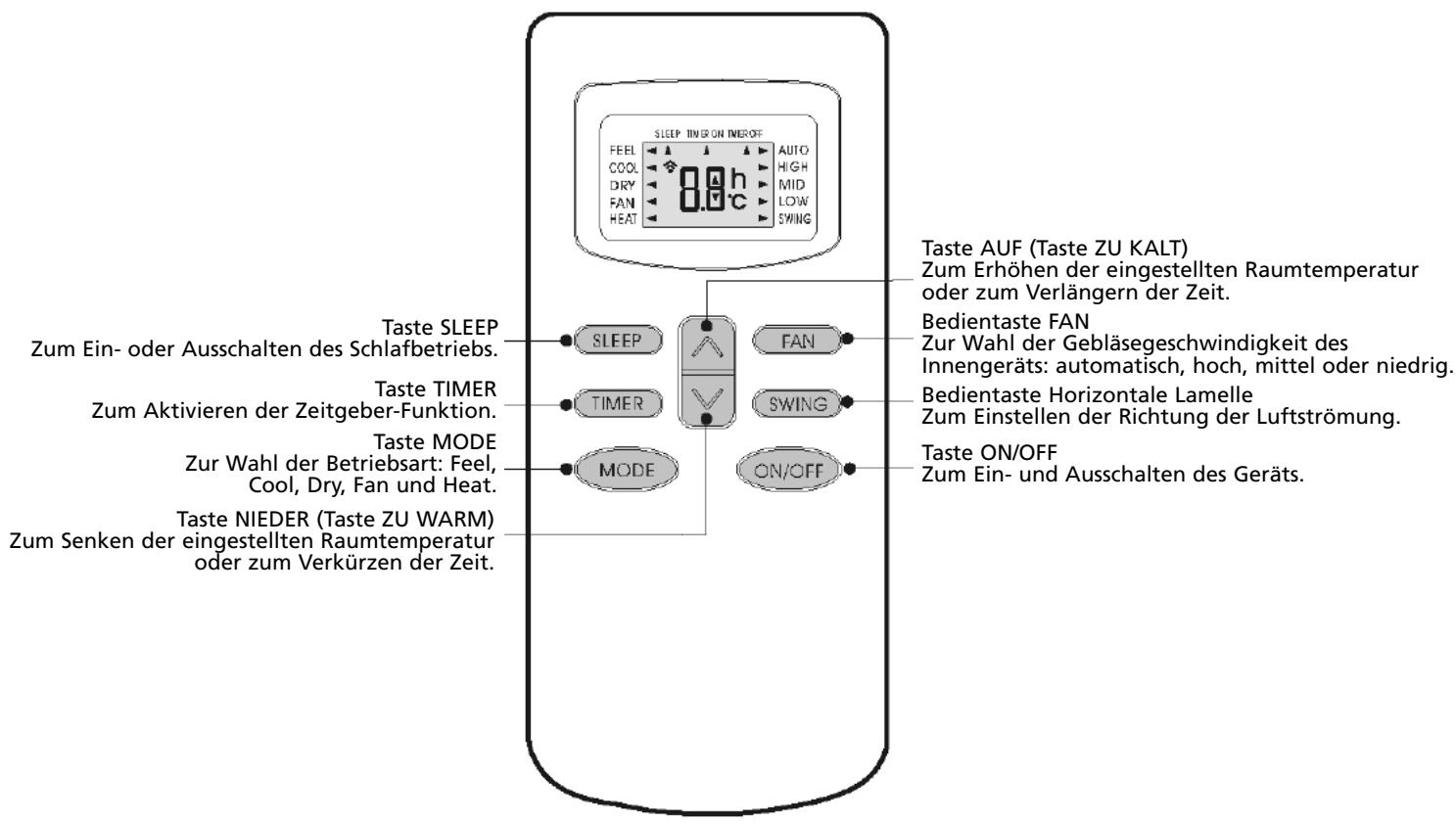

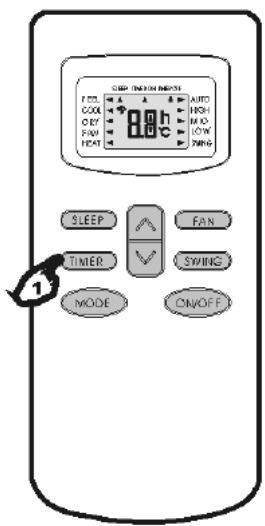

Fernbedienung

Die Fernbedienung sendet Signale zum System.

Hinweis: Im Folgenden werden die verschiedene Betriebsarten und die betreffenden Funktionen beschreiben.

Einlagen der Batterien

Schieben Sie den Batteriefachdeckel in die Pfeilrichtung. Legen Sie neue Batterien ein und achten Sie damit daraufauf, dass die Richtung mit den Markierungen im Batteriefach für den Plus- (+) und Minuspol (-) überreinstimmt. Schieben Sie den Batteriefachdeckel wieder zusck.

Hinweis: Verwenden Sie 2 LR03 AAA (1,5 Volt) Batterien. Verwenden Sie keine aufladbaren Batterien. Wenn das Display schwächer wird, müssen Sie neue Batterien einlagen. Nehmen Sie Batterien desselben Typs (siehe oben).

Aufbewahren der Fernbedienung und Tipps zur Benutzung

Die Fernbedienung kann in einen Halter, der an einer Wand befestigt ist, gestellt werden.

Hinweis: Der Halter für die Fernbedienung ist ein Sonderzubehör.

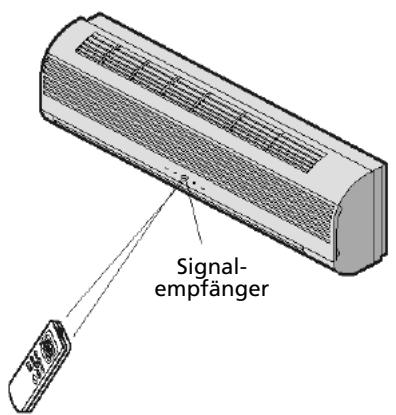

Benutzung der Fernbedienung

Richten Sie die Fernbedienung auf den Signalempfänger am Innengerät der Klimaanlage. Auf diese Weise können Sie die Klimaanlage aus einer Entfernung von bis zu 7 Metern bedieten.

BEDIENUNGSCANLEITUNG

Verfahren für die Betriebsart FEEL

Wenn FEEL eingestellt ist, wird die Betriebsart (HEATING, DRY, FAN, COOLING) automatisch gewählt; dies erfolgt in Abhängig-keit von der Raumtemperatur zum Zeitpunkt der Wahl.

Richten Sie die Fernbedienung auf die Klimaanlage.

1. Einsatzlen

Drücken Sie auf die Taste ON/OFF/RUN. Wenn das Gerät ein Signal empfängt, brennt die Kontrollleuche RUN des Innengeräts.

Wenn das Gerät nicht in der Betriebsart FEEL steht.

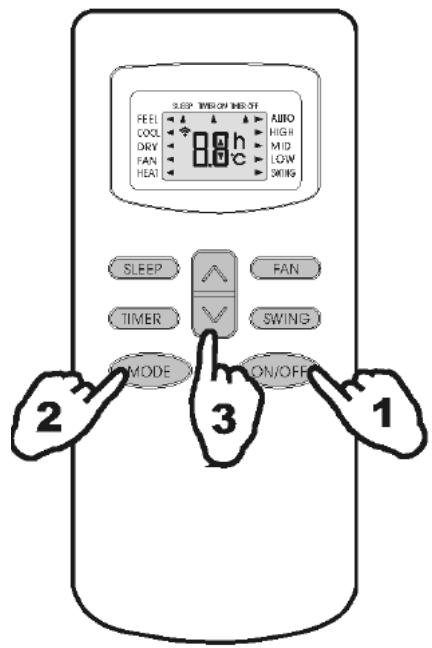

2. Aktivieren der Betriebsart FEEL

Drücken Sie auf die Betriebswahltaste MODE.

Stellen Sie die Betriebsart auf FEEL um.

Die Betriebsart und die Temperatur werden über die Innentemperatur bestimmt.

Innentemperatur	Betriebsart	Erwünschte Temperatur
unter 20 °C	Heizen für Typ „Wärmpumpe"Geblase für Typ „Nur Kühlen"	23 °C
20 – 26 °C	Trocknen (DRY)	18 °C
über 26 °C	Kühlen (COOLING)	23 °C

3. Einstellungen der Temperatur

Drucken Sie auf die Taste oder .

Wenn die Taste gedrückt wird, erhöht sich der Wert der eingestillten Temperatur um 1^ .

Wenn die Temperatur um 2^ gestiegen ist, ändert sich die Kontrollleuche nicht.

Wenn die Taste gedrückt wird, sinkt der Wert der eingestillten Temperatur um 1^ .

Wenn die Temperatur um 2^ gestiegen ist, ändert sich die Kontrollleuche nicht.

Hinweis: Es kann sein, dass das Gerät in Betrieb ist, aber keine Luft ausgeblasen wird.

Wenn die Betriebsart geändert wurde, lauft das Gerät nicht immer sofort an.

Betriebsart TIMER

Mit dem TIMER-Schalter können Sie das Gerät zeitverzögert einschalten, sodass es bei ihrer Rückkehr bereits angenehm warm ist. Nachts können Sie den Timer gegebenenfalls ausschalten.

Einstellen des Zeitgebers

Damit sich die Klimaanlage zum gewünschten Zeitpunkt einschaltet, müssen Sie folgendermaßen vorgehen (die Fernbedienung und die Klimaanlage sind ausgeschaltet):

1. Drücken Sie auf die Zeitgebertaste.

2. Wahlen Sie die gewünschte Betriebsart, indem Sie auf die Betriebsarttaste MODE drucken.

3. Wahlen Sie die gewünschte Temperatur, indem Sie auf die Taste drucken. (Dies ist jeder nicht möglich, wenn die Betriebsart „Cool" oder „Heat" gewählt wurde.)

4. Wahlen Sie die Geblasegeschwindigkeit (low (niedrig), medium (mittel) oder high(hoch)) oder Automatikbetrieb (nur möglich, wenn die Betriebsart „Feel“, „Cool“ oder „Heat“ gewählt wurde), indem Sie auf die Taste FAN drücken. In der Betriebsart DRY lauft das Geblase immer im Automatikbetrieb.
5. Durch Betätigungen der Taste „Swing" können Sie die Swing-Funktion ein- oder ausschalten.
6. Drücken Sie auf die Zeitgebertaste TIMER (^ blinkt).
7. Wahlen Sie über die Taste die Zeit, zu der die Klimaanlage anspringen soll. (Zwischen 0 und 10 Uhr können Sie die Zeit auf jeder halbe Stunde einstellen, zwischen 10 und 24 Uhr können Sie die Zeit auf jeder volle Stunde einstellen.)
   8 Drücken Sie auf die Zeitgebertaste TIMER ("h" hört auf zu blinken), dann erscheint die eingestellte Zeit auf dem Display.
8. Wenn Sie die gewählten Daten aus dem Speicher loschen möchten, drücken Sie erneut auf die Zeitgebertaste TIMER.

Hinweis: Wenn beim Programmieren der Zeitgeberfungtion keine Tastengedrückt werden, schaltet

sich die Fernbedienung nach 10 Sekunden automatisch aus.

Damit sich die Klimaanlage zum gewünschten Zeitpunkt ausscheltet, müssen Sie folgendermaßen vorgehen (die Fernbedienung und die Klimaanlage sind ausgeschaltet):

1. Drücken Sie auf die Zeitgebertaste.
2. Wahlen Sie über die Taste die Zeit, zu der sich die Klimaanlage ausschalten soll. (Zwischen 0 und 10 Uhr können Sie die Zeit auf jeder halbe Stunde einstellen, zwischen 10 und 24 Uhr konnen Sie die Zeit auf jeder volle Stunde einstellen.)
3. Drücken Sie auf die Zeitgebertaste TIMER ("h" hört auf zu blinken), dann erscheint die eingestellte Zeit auf dem Display.
4. Wenn Sie die gewählten Daten aus dem Speicherlöschen möchten, drücken Sie erneut auf die Zeitgebertaste TIMER.

Hinweis: Wenn beim Programmieren der Zeitgeberfungtion keine Tasten gedrückt werden, schaltet sich die Fernbedienung nach 10 Sekunden automatisch aus.

Hinweis: Wenn „h“ blinkt und Sie auf die Taste ON/OFF/RUN drücken, erscheint die eingestellte Temperatur auf dem Display. jetzt können Sie die Temperatur mit der Taste ändern. Wenn die Zeitgebertaste gedrückt wird, erscheint die Zeit erneut und kann jetzt auch geändert werden. Wenn die Zeitgebertaste erneut gedrückt wird, werden die Daten gespeichert und im Display wird die restliche Zeit angezeigt, die die Klimaanlage noch in Betrieb ist.

• Wennstatt der Zeitgebertaste die Taste ON/OFF/RUN gedrückt wird, wird die Fernbedienung ausgeschaltet.

Hinweis

Prüfen Sie, ob die Zeit-Kontrollleuche des Innengerats brennt, nach dem der Zeitgeber eingestellt wurde.

Drücken Sie auf die Zeitgebertaste, um die Einstellungen auf dem Display zu kontrollieren.

Reinigen der vorderen Verkleidung

1 Schalten Sie zunachst das Gerät aus undziehen Sie dann den Stecker aus der Steckdose.
2 Ziehen Sie die vordere Verkleidung an den mit „a“ gekennzeichneten Stellen nach vorn.
3 Reinigen Sie das Gerät mit einem trockenen weichen Lappen.
Hartnäckigen Schmutz entfern den Sie mit handwarmem Wasser (max. 30^ ).
4 Verwenden Sie zum Entfernen von Schmutz nie flüchtige Stoffe wie Benzin oder ein Scheuermittel.
5 Spritzen Sie nie Wasser auf das Innengerät. Es besteht die Gefahr eines elektrischen Schlags!
6 Bringen Sie die vordere Verkleidung wieder an und schließen Sie sie, indem Sie sie an den mit „b" gekennzeichneten Stellen herunterträcken.

Reinigen des Luftfilters

Der Luftfilter muss regelmäßig gereinigt werden.

Gehen Sie dazu folgendermaßen vor:

1 Schalten Sie das Gerät ganz aus.

• Öffnen Sie die vordere Verkleidung.
• Ziehen Sie den Filter vorsichtig am Griff nach vorn.
• Schieben Sie den Filter am Griff aus dem Gerät.

2 Reinigen Sie den Luftfilter und setzen Sieihn wieder ein. Hartnackigem Schmutz entfernen Sie, indem Sie den Filter in handwarmem Wasser mit Abwaschmittel reinigen. Lassen Sie den Filter nach dem Reinigen an einem nicht der Sonne ausgesetzten Ort vollständig trocknen.
3 SchlieBen Sie die vordere Verkleidung. Wenn die Klimaanlage in einem extrem staubigen Raum benutzt wird, muss sie alle zwei Wochen gereinigt werden.

G

SICHERHEIT

Betriebszustand

In den folgenden Fällen kann die Schutzvorrichtung ausgelost werden und das Gerät ausschalten.

Heizen

Außentemperatur von über 24^

Außentemperatur von unter -7^ .

Raumtemperatur von über 27^

Kühlen

Außentemperatur von über 43^

Raumtemperatur von unter 21^

Trocknen

Raumtemperatur von unter 18^

Lärmschutz

• Stellen Sie die Klimaanlage auf einem festen Untergrund auf, um zu verhindern, dass sie übermöbig viel Lärn erzeugt.
• Bringen Sie das Außererat so an, dass durch die ausgeblasene Luft keine Lärmbelastigung für die Nachbarn entsteht.
• Sorgen Sie davon, dass sich im Strom der austretenden Luft des Außererats keine Hindernisse befinden, Denn dadurch wurde mehr Lärm erzeugt.

Schutzvorrichtungen

1. Die Schutzvorrichtung schaltet das Gerät in folgenden Fällen aus:

2. Nach einer Unterbrechung des Betriebs oder dem Ändern der Funktion bei eingeschalteten Gerät. In diesen Fälle müssen Sie mindestens 3 Minuten warten, bevor Sie die Klimaanlage wieder einschalten.

3. Wenn der Stecker in die Steckdose gesteckt und das Gerät sofort eingeschaltet wird. In dem Fall schaltet sich das Gerät mit einer Verzögerung von 20 Sekunden ein.

4. Wenn das Gerät durch Auslösen der Schutzvorrichtung ausgeschelt wurde, müssen Sie auf die Taste ON/OFF drücken, um das Gerät wieder einzuschalten.

Stellen Sie den Zeitgeber erneut ein.

Kontrolle

Nach längerer Benutzung muss die Klimaanlage hinsichtlich folgender Punkte kontrolliert werden:

• Überhitzung von Netzkabel und Stecker. Riecht es verbrannt?
• Ungewöhnliche Gerausche oder ungewöhnlich starkes Vibrieren des Geräts?
• Leck Wasser aus dem Innengerät?
• Steht das Metallgehäuse unter Strom?

Schalten Sie die Klimaanlage in den obigen Fällen aus! Es wird empfohlen, das Gerät mindestens alle fünf Jahre von einem anerkannten Installateur überprüfen zu halten.

Kennzeichen der Betriebsart HEIZEN

Vorheizen

Nach dem Einsatz der Heizfunktion HEATING pauert es ca. 2 - 5 Minuten, bis Luft aus dem Innengerät strömt.

Nachheizen

Nach dem Ausschalten der Heizfunktion HEATING lauft das Geblase des Innengerats noch ca. 2 - 5 Minuten lang.

Auftauen

Während des Heizbetriebs taut das Gerät automatisch auf, um optimalen Betrieb zu gewährleisten. Diese Verfahren dauert normalerweise 2 - 10 Minuten. Während des Auftauens stoppt das Geblase. Nach dem Auftauen schaltet sich die Heizfungtion automatisch wieder ein.

Die folgenden Probleme werden nicht immer durch eine Störung verursacht. Kontrollieren Sie dies bereits, bevor Sie den Kundendienst anrufen.

Problem	Ursach / Abhilfe
Gerät Funktioniert nicht.	Der Stecker steckt nicht richtig in der Steckdose.
	Die Batterien der Fernbedienung sind leer.
	Die Schutzfunktion wurde aktiviert oder die Sicherung ist durchgebrannt.
Keine gekühlte oder erwärmtte Luft.	Sind die Luft einlöse oder auslösse versperrt?
	Ist die Temperatur richtig eingestellt?
	Ist der Luftfilter verschmutzt?
Bedienung Funktioniert nicht einwandfrei.	Eine Störung (durch Entladung statischer Elektrizität, Störung der Stromversorgung) Funktioniert das Gerät nicht einwandfrei. Ziehen Sie in dem Fall den Stecker aus der Steckdose und steken Sieihn nach 2 – 3 Sekunden wieder in die Steckdose.
Gerät reagiert nicht(sofort.	Ändern der Betriebsart während des Betriebs: es tauert 3 Minuten, bis die neue Betriebsart aktiv ist.
Merkwürdiger Geruch.	Der Geruch stammt möglicherweise nicht von der Klimaanlage, sondern von Möbeln, Zigaretten o. Ä. Das Einheit bläst die angesaugte Luft wieder aus.
Geräusch fließbenden Wassers.	Dies wird vom Kältemittel im Klimagerät verursacht und ist kein Zeichen für eine Störung.
	Geräusch des Auftauens im Heizbetrieb.
Knackendes Geräusch.	Durch Temperaturschwankungen bedingtes Zusammenziehen oder Ausdehnene der vorderen Verkleidung des Innengeräts verursacht theses Geräusch.
Es tritt Nebel aus dem Luftaustritt aus.	Nebel entsteht, wenn die Luft im Raum stark abkühlt, weil während des Kühlbetriebs oder des Trocknens kalte Luft in den Raum geblasen wird.
Die rote Kompressor-Kontrollleuche brennt ununterbrochen und das Geblase des Innengeräts lαuft nicht mehr.	Das Gerät schaltet vom Heizbetrieb auf Auftaubetrieb um. Die Kontrollleuche erlischt nach spätestens 10 Minuten und das Gerät schaltet wieder auf Heizbetrieb.

GARANTIEBEDINGUNGEN

Sie erhalten 24 Monate ab dem Kaufdatum Garantie auf die Klimaanlage. Innerhalb dieser Zeitraums werden alle Material- und Herstellungsehler kostenlos behoben. Dabei gelten folgende Bedingungen:

Alle weiteren Ansprüche auf Schadenersatz, einschließlich Folgeschäden lehnen wir ausdrücklich ab.
Die Reparatur oder das Auswechseln von Teilen während der Garantiefrist führt nicht zu einer Veränderung des Garantieanspruchs.
Die Garantie gilt nicht, wenn Änderungen am Gerät vorgenommen, andere als Originalteile eingebaut oder Reparaturen durch Dritte ausgeführten wurden.
Die Garantie erstreckt sich nicht auf Teile, die dem normalen Verschleib unterliegen, wie z.B. der Filter.
Die Garantie gilt ausschließlich bei Vorlage der mit dem Datum versehenen, Originalquittung, an der keine Änderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schaden, der durch Vernachlässigung oder durch Handlungen entstanden ist, die nicht der Gebrauchsanweisung entsprechen.
Die Versandkosten und das Risiko des Einsatzkens der Klimaanlage oder deren Teilen gehen grundsätzlich zu Lasten des Käufers.

Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunachst immer gründlich in der Gebrauchsanweisung nachzulesen. Wenn Sie dort keine Lösung finden, konnen Sie die Klimaanlage bei Ihr demr Handler zur Reparatur bringen.

Kaere kunde,

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

E ESPANA

PVG Espana S.A.

Pol. Ind. San José de Valderas II
