BEDIENUNGSANLEITUNG SRE 157 ZIBRO

• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil.

Référence et numéro de lot ou de série de l’article : se reporter au produit

Distributed in Europe by: PVG International B.V. Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro Kamin.

PVG International b.v. (page 5 et suivantes) reprend chaque étape en détail.

Cache du ventilateur

Pour éteindre le convecteur, appuyez sur la touche

Sonde de température

- soit dans un autre local que celui où est installé le chauffage, - dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre convecteur dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Si vous chauffez au Zibro Plus vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage. Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que le convecteur à pétrole consomme entièrement le combustible présent.

Celui-ci sert à ouvrir le bouchon du réservoir en

évitant d’avoir les mains sales.

Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter le convecteur dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

Votre convecteur Zibro Kamin a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par: un risque accru de pannes une combustion imparfaite une réduction de la durée de vie du convecteur un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre convecteur. Consultez toujours votre revendeur Zibro Kamin le plus proche sur le combustible approprié pour votre convecteur à pétrole ou consultez le 3615 ZIBRO sur minitel.

3 Remplissez le réservoir amovible comme indiqué au chapitre B.

4 La surface du sol doit être plane. Déplacez le convecteur s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.

dans la prise de courant (220/230 volts CA - 50 Hz) et

5 Branchez la fiche réglez l’heure à l’aide des touches de réglage (voir le chapitre C). 6 Votre Zibro Kamin est maintenant prêt à l’emploi.

B C REMPLISSAGE DU COMBUSTIBLE Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

1 Assurez-vous que le convecteur est éteint.

2 Soulevez le couvercle , dégagez le réservoir amovible et retirez-le du convecteur (fig. B). Attention! quelques gouttes de combustible peuvent encore s’écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir, à l’aide du bouchon ”ouverture main propre” (fig. C).

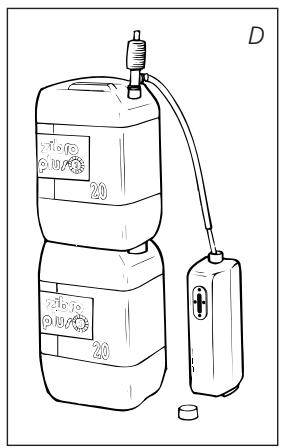

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l’orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus besoin de presser la pompe.

(en chauffant, le combustible se dilate).

à fermer votre bidon pour éviter des dépôts d’eau.

MISE EN ROUTE DU CONVECTEUR Au début, un convecteur à pétrole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire.

Allumez toujours le convecteur en vous servant de la touche . N’utilisez jamais d’allumettes ou de briquet. Une fois le réglage de l’heure effectuée, allumez le convecteur en appuyant tout simplement sur la touche . Cette dernière se met à clignoter pour indiquer que l’opération d’allumage est en cours. Cette opération dure quelques instants. Lorsque le convecteur s’allume, la touche reste rouge. L’afficheur numérique affiche deux nombres. Le voyant température s’allume (fig G). La température actuelle s’affiche sous l’inscription ROOM. La température désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

set room temp. clock

- rebranchez l’appareil. Un message F-0 nous indique qu’il y a eu coupure de courant; appuyez sur le bouton marche/arrêt , reprogrammez l’heure (voir chapitre C), rallumez de nouveau l’appareil (voir chapitre D). En cas de coupure ou si la prise est débranchée pendant une période de 10 minutes.

F PROGRAMMATION DE L’HEURE DESIREE (TIMER)

Le TIMER permet d’allumer automatiquement l’appareil à une heure désirée. Au préalable, vous devez avoir programmé l’heure actuelle (voir chapitre C) ainsi que votre température (voir chapitre E). Le convecteur doit être éteint. 2 Enregistez l’heure à laquelle le convecteur doit s’allumer en vous servant des touches de réglage . Appuyez ensuite sur la touche (hour) pour enregistrer l’heure et la touche (min.) pour les minutes (le réglage des minutes s’effectue de 5 en 5 minutes).

TIMER indique que la fonction timer est active.

Si vous désirez éteindre le convecteur ou changer l’heure de démarrage, il vous suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G).

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

G . L’afficheur numérique se met en 1 Appuyez sur la touche mode CLOCK et la flamme s’éteint. 2 Si vous désirez éteindre le convecteur et faire en sorte qu’il s’allume la prochaine fois automatiquement sous l’effet du timer, appuyez sur la touche TIMER . Vous pouvez servant des touches de réglage (voir chapitre F).

H LE ROLE DE L’AFFICHEUR NUMERIQUE L’afficheur numérique sert non seulement à afficher l’heure et la température

(consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l’afficheur vous indique ce qui se passe:

Problèmes de mise en marche.

Protection anti-renversement . Mauvaise combustion. Température ambiante supérieure à 28˚C. Moteur soufflant défectueux. Nettoyez le filtre. Contactez votre revendeur.

KEY-LOCK est allumée, c'est que le verrouillage de sécurité enfants est activé.

(ROOM) dépasse de 3˚C la température désirée (SET). Si la température ambiante est en dessous ou égale à la température désirée, le convecteur se rallumera automatiquement.

Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante . La lampe témoin SAVE s’allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

J: Si la lampe témoin

SAVE s'allume, le convecteur s'allume et s'éteint automatiquement afin de rester dans les limites d'une certaine plage de températures.

Si la lampe témoin FUEL commence à s'allumer, vous disposez encore de 10 minutes de combustible. Un compte à rebours s'effectue sur l'afficheur numérique

(fig. K). Vous entendrez un signal d'alarme toutes les deux minutes, vous

indiquant que vous devez faire le plein de combustible. Si vous n'intervenez pas, le convecteur s'éteint de lui-même. La lampe témoin FUEL se met alors à clignoter et l'afficheur numérique affiche quatre tirets (----).

Si le convecteur a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant FUEL s'éteigne avant de rallumer le convecteur.

L LA LAMPE TÉMOIN ’VENT’

Si la lampe témoin VENT commence à clignoter, elle indique que la pièce n’est pas suffisamment aérée (fig. L). Le convecteur s’éteindra de lui-même.

3 Remettez le filtre à combustible en place dans le convecteur.

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

N Ne démontez pas les composants du convecteur. Pour toute réparation

ENTREPOSAGE (FIN DE LA SAISON) En fin de saison, rangez le convecteur dans un lieu sans poussière, si possible en utilisant l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez le convecteur et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. Dans tous les cas, vous devez commencer la nouvelle saison avec du combustible neuf. Lorsque vous reutiliserez votre convecteur suivez les instructions de mise en marche (dès chapitre A).

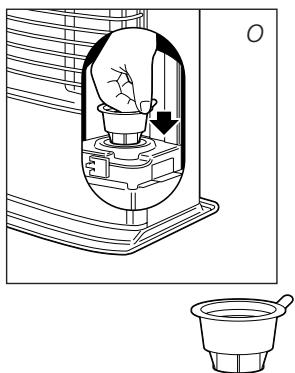

9 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. O) et enfoncez-le bien. 4 Transportez le convecteur toujours en position verticale.

Bouchon de transport

Autonomie du réservoir (heures) minimum 16,7 maximum 65

Contenance du réservoir amovible (litres) 5,4 Poids (kg) Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

CONDITIONS DE GARANTIE Votre convecteur Zibro Kamin Laser est couvert par une garantie de 2 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie.

10 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. 6 La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. 7 Les frais d’expédition et les risques liés à l’envoi du convecteur ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur. * Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas le convecteur mais éteignez-le immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

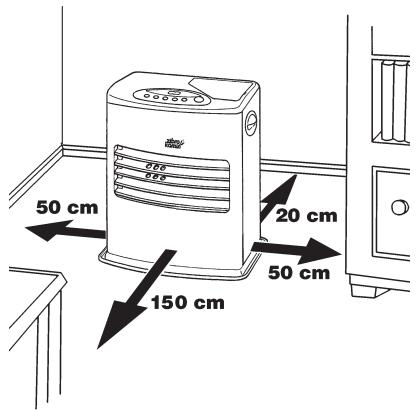

1 2 Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien du convecteur. Placez l’avant du convecteur à au moins 1,5 mètre du mur, des rideaux et des meubles. N’utilisez pas le convecteur dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser le convecteur pres d’un point d’eau (bain, douche, piscine, etc.). Eteignez le convecteur avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). N’utilisez jamais le convecteur dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. La grille du convecteur devient brûlante. Ne pas couvrir le convecteur (risques d’incendie). Aérez toujours suffisamment.

2 Abra la tapa del depósito extraíble y retire el trozo de cartón y el plástico.

3 Llene el depósito extraíble, siguiendo las instrucciones del capítulo B. 4 El suelo debe ser sólido y nivelado. Desplace la estufa si no está bien nivelada. información comenzarán a parpadear). A continuación, se pone la hora con el botón izquierdo (hour) y los minutos con el botón derecho (min.). Pulsando

6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Zibro Plus. 7 Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador. A fin de evitar gastos innecesarios, le recomendamos lea primero detenidamente el manual del usuario. Si éste no da ningún resultado, lleve la estufa a su distribuidor para su reparación. * Las sustancias muy inflamables - no es el caso del Zibro Plus -, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, pero apáguela inmediatamente. En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.

10 SUGERENCIAS PARA UN USO SEGURO

Apague la estufa antes de salir de casa o al acostarse. En caso de abandonar el hogar por un período largo de tiempo (p. ej., vacaciones), desenchufe la estufa. Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello. No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad). Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura). La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio. Asegúrese siempre de una ventilación suficiente.

41 Se la spia luminosa di controllo FUEL comincia a lampeggiare, la quantità di
