MANUALE UTENTE SRE 157 ZIBRO

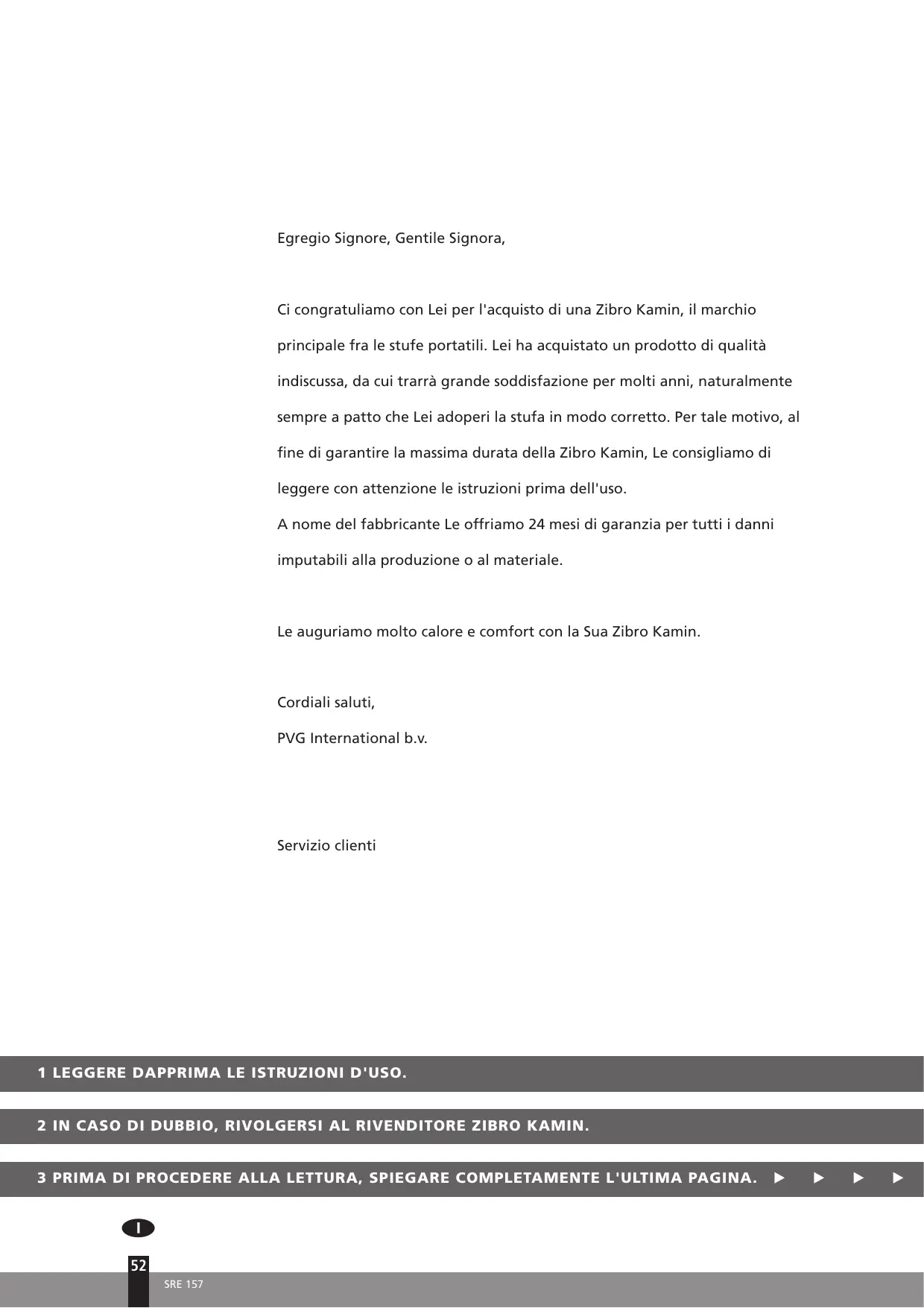

Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere conattenzione le istruzioni prima dell'uso.

A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua Zibro Kamin.

Cordiali saluti,

PVG International b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE ZIBRO KAMIN.

3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso della Zibro Kamin. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 55 in poi).

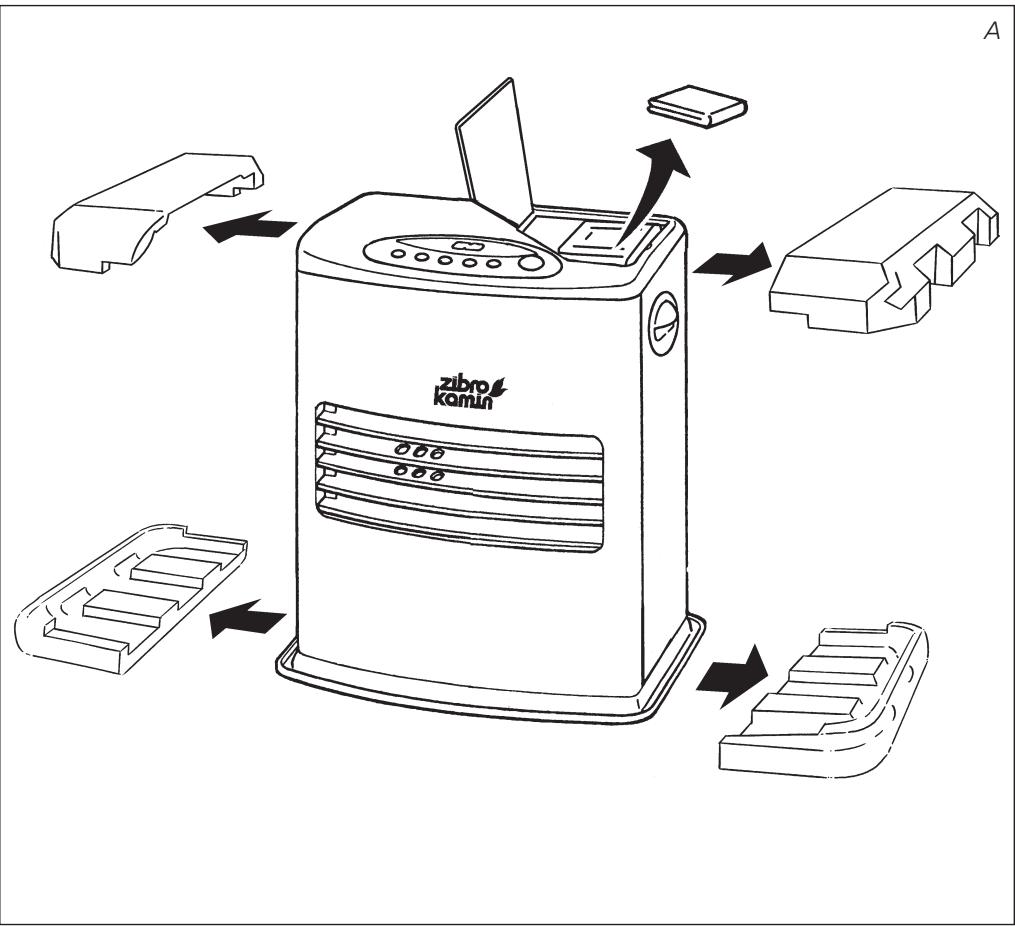

1 Togliere tutti i materiali dell'imballaggio (fig. A).
2 Riempire il serbatoio estraibile (cfr. capitolo B, fig D).
3 Inserire la spina nella presa.
4 Accendere la stufa con il pulsante (cfr. capitolo D).
5 Se necessario, modificare la temperatura desiderata con gli apposti pulsanti (cfr. capitolo E).
6 Specnere la stufa premendo il tasting ① ⑧.

• La prima volta, durante la combustione, la stufaavraquelparticolare odore di 'nuovo'.
• Conservare il combustibile in un luogo buio ed asciutto.
• Il combustibile invecchia. Cominciare ognistagione fredda con nuovo combustibile.
• Quando si fa uso di Zibro Plus, si è sicuri di utilizzato combustibile di qualità.
• Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile.

COMPONENTI PRINCIPALI

Piastra anteriore
Griglia
Piastra inferiore
Coperchio serbatoio estraiabile
Pannello di controllo
6 Maniglia
Serbatoio estraibile
8 Filtro dell'aria
Griglia del ricicchio dell'aria
10 Termostato
Spina + cavo
12 Display delle informazioni
13 Tasto
Dispositivo di sicurezza
15 Tasti di regolazione (ora e temperatura)
16 Timer
Taste SAVE
Spie luminose di controllo
19 Collegamento weektimer

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e可供e della Zibro Kamin.

Il cappuccio del tappo
del serbatoio si trova sul
retro della stufa.
Impedisce di sporcarsi
quando si après il
serbatoio del
combustile.

Questo tappodistrasporto sitrova nellascatola.Serve pertrasportare la stufasenza problemi dopoI'uso.Conservare concura!

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Per初次 modello Zibro Kamin occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo P). Se lo spazio è più piccolo di quello indicato, occorre sempre après leggermente una finestra o una porta ( ± 2,5 cm). Ciò valeanche per locali ben isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la Zibro Kamin in cantine o altri spazi sotterranei.

IL COMBUSTIBLE GIUSTO

La stufa Zibro Kamin è stata progettata per l'uso di un petrolio di alta qualità, puro senza acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:

maggiore rischio di guasti
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.

Consultare sempre il rivenditore Zibro Kamin a Lei più vicino per la scelta del combustibile adatto alla stufa.

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la Zibro Kamin alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
  un tappo di trasporto
  un cappuccio del tappo del serbatoio
  le istruzioni d'uso

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Aprire il coperchio del serbatoio estraibile 4 e togliere il pezzo di cartone.
3 Riempire il serbatoio estraibile come indicate nel capitolo B.
4 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sa in posizione perfettamente orizzontale. Non cercare di corregere la posizione mettendo quello la stufa libri o altri materiale.
5 Inserire la spina ① nella presa (da 220/230 Volt - AC/50 Hz) e regolare il tempo corretto con gli apposti pulsanti di regolazione ⑤ (cfr. capitolo C).
6 Adesso la Zibro Kamin è pronta per l'uso.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nella spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

Assicurarsi che la stufa sia spenta.
2 Aprire il coperchio 4 ed estrarre il serbatoio 7 alla stufa (fig. B). Attenzione: il serbatoio può gocciolare leggermente. Appoggiare detto serba-toio (con il tazzo in alto) e svitare il tazzo con l'ausilio del relativo cappuccio (fig. C).

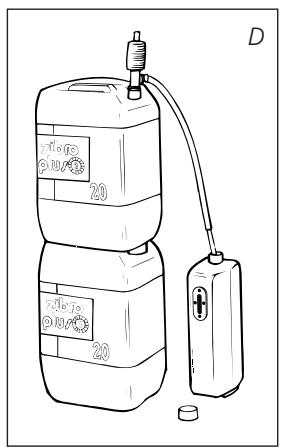

3 Prerende la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella latta. Assicurarsi che esta si più in alto rispetto al serbatoio estrabile (fig. D). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trova sopra la pompa (verso destra).
5 Premere alcune volte la pompa, sino a che il combustibile non comincia a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.

6 Durante il riformamento, fare attenzione all'indicatore del combustibile nel serbatoio estrabile (fig. E). Se quello è piano, interrompere il riformamento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio con l'ausilio del relativo cappuccio, che, dopo l'uso, cui ènessere fissato di nuovo sul retro della stufa. Asciuquare eventuali trace di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

F: Se la spia luminosa
CLOCK non lampeggia
più, l'ora è regolata.

C REGOLAZIONE DELL'OROLOGIO

Si più regolare l'ora esatta solo se la spina è inserita nella presa e la stufa è spenta. Per regolare l'ora si usano i pulsanti di regolazione ⑤. Dapprima premere uno dei due pulsanti per attivare la funzione (la spia luminosa CLOCK ed il display ② iniziano a lampegliare). In seguito regolare l'ora con il pulsante sinistro (▼hour) ed i minuti con il pulsante destro (▲min.). Premendo una volta sola, si aumenta gradualmente il valore. Se siiene premuto il pulsante, il valore continua ad aumentare, fino a che il pulsante non viene rilasciato. Dopio 10 secondi smette di lampegliare e l'insertimento è fissato. 5 Minuti dopo che la stufa è stata spenta scompare l'informazione che era sul display e la stufa rimane in "stand-by". Premendo un pulsante qualsiasi, appeare di nuovo l'informatazione sul display.

G: A sinistra la temperatura desiderata, a destra la temperatura misurata.

Se la stufa rimane sulla corrente per più di 10 minuti, occorre regolare di nuovo l'ora.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione sufficiente.

Accendere sempre la stufa con l'ausilio del pulsante ①. Non usare mai fiammiferi of ascendini. Per accendere la stufa,asta premere il pulsante ② ③, che comincia a lampeggiare, perindicare che I'accensione è in corso.Occorre attendere quali minuto. Una volta accesa la stufa, il pulsante ⑥ rimane grosso.Sul display ⑫ appaiono due cife. Dalla spia luminosa che si trovava a lato si cui vede che i numero si riferiscono alla temperatura (fig.G).Sotto ROOM viene indicata la temperatura attuale,mente sotto SET si legge la temperatura regolata. Quest'ultimo valore cui esse modificato con I'ausilio degli appositi pulsanti (cfr.capitolo E).

E REGOLAZIONE DELLA TEMPERATURA DESIDERATA

La temperatura regolata può essere modificata solamente se la stufa è accesa, facendo uso degli apposti pulsanti ⑤. Premere dapprima uno dei pulsanti per attivare la funzione (la spia luminosa TEMP vicino al display ⑫ comincía a lampeggiare). In seguito, si può augmentare la temperatura desiderata premendo il pulsante destro (▲min.), oppure diminuirla premendo il pulsante sinistro (▼hour). Dopo circa 10 secondi la spia luminosa smette di lampeggiare e la regolazione è completa (fig. G).

La temperatura può essere regolata su un valore minimo di 6^ ed un valore massimo di 28^ . Se la stufa rimane per più di 10 minuti sulla corrente elettrica, la temperatura torna al valore standard di 20^ .

F USO DEL TIMER

Con il timer si più faire accendere la stufa ad una determinata ora, impostata in precedenza.

Per impostare il timer, occorre regolare dapprima l'ora esatta (cfr. capitolo C); inoltre, la stufa deve essere spenta. Procedere come descripto qui di seguito:

1 Premere il pulsante 山 e subito dopo il pulsante del TIMER 16. La spia luminosa TIMER ed il display iniziano a lampeggiare.
Regolare l'ora in cui la stufa deve accendersi, con l'ausilio degli apposti tasti 15. Il tastingo sinistro (▼hour) è per le ore, il tastingo destro (▲min.) per i minuti (intervalli di 5 minuti).
3 Dop ci 10 secondi il display torna nuovamente su CLOCK e la spia luminosa TIMER comincia a lampeggiare, ad indicare che la funzione del timer è attenuata (fig. H).
4 Il timer fa si che la temperatura del locale arriviti all'incirca alla temperatura desiderata, all'ora individata.

H: La spia luminosa di controllo TIMER indica che la funzione del timer è attiva.

Per spegnere la stufa e farla accendere con il timer, basta premere il pulsante TIMER (cfr. capitolo G).

Per cancellare la regolazione del timer, premere una volta sul pulsante 18.

Se desiderate ulteriori possibilita' di programmazione, vi consigliamo di procurarvi il weektimer Zbro Kamin. Questo timer e' facile da collegare alla vs. stufa Zbro Kamin 19.

G PER SPEGNERE LA STUFA

Per specnere la stufa si può procedere in due modi:

1 Premere il pulsante ① ⑬. Il display passa alla su CLOCK ed entro un minuto la fiamma si spegne.
2 Quando si vuole specnere la stufa e riaccenderla in seguito con il timer, premere il pulsante TIMER 16. In quello modo, non solo la stufa si spegne, ma viene attivata, nel contempo, la funzione del timer. Può si modificare l'ora desiderata con gli apposti tasti 15 (cfr. capitolo F).

H INFORMAZIONI PRESENTI SUL DISPLAY

Il display non indica solamente l'ora e la temperatura (regolate) (cfr. capitolo C, E ed F), ma comunica ante eventuali errori. Il codice sul display indica il guasto:

In caso di guasto sul display viene indicatoro il problema.

I: Se la spia luminosa
KEY-LOCK si accende, è stato attivato il disposativo di sicurezza.

CODICE D'INFORMAZIONI

E-0	La temperatura interna alla stufa è troppo alta.	Far raffreddare e riaccenedere la stufa.
F-0	Tensione di rete interrotta.	Accendere nuovoamente la stufa.
E-1	Termostato guasto.	Contattare il rivenditore.
F-1	Bruciatore-termostato guasto.	Contattare il rivenditore.
E-2	Problemi di accensione.	Contattare il rivenditore.
E-5	Sicurezza antiribaltamento.	Accendere nuovoamente la stufa.
E-6	Combustione cattiva.	Contattare il rivenditore.
E-7	Temperatura del locale superiore ai 28°C.	Se necessario, accenderere nuovamente la stufa.
E-8	Motore della ventola guasto.	Contattare il rivenditore.
E-9	Filtro dell'aria sporco o	Pulire i filtrri.
	Pompa del combustibile sporca.	Contattare il rivenditore.
65 Hr	La stufa è rimasta accesa ininterrot- tamente per un periodo di 65 ore e
	si è spenta automaticamente.	Riaccendere la stufa.
--:--(Spia luminosa "FUEL" lampeggiante)	Combustibile esaurito.	Riempire il serbatoio estrabile.
--:--(Spia luminosa "VENT" lampeggiante)	Insufficiente ventilazione.	Migliorare la ventilazione.

AZIONE

In caso di guasti non compresi nella tabella, consultare sempre il rivenditore Zibro Kamin.

DISATTIVAZIONE AUTOMATICA

Questa stufa è dotata di un sistema di sicurezza che la fa spegnere automaticamente dopo 65 ore di funzionamento ininterrotto. Ecco ciò che apparirà sul display 65H^- . Se lo si desidera è possibile riaccendere la stufa premendo il pulsante (vedi capitolo D).

ISISTEMA DI RIPULITURA AUTOMATICA

Nel caso in cui la stufa rimanga accesa ininterrottamente per due ore alla massima intensità, si innescherà automaticamente la procedura di autoripulitura del bruciatore che verrà contemporaneamente segnalata sul display a partire dal codice CL-05 fino a CL-00 . Questa procedura durera 5 minuti, durante i quali la stufa funzionera alla sua minima intensità. Quando il bruciatore sare è ripulito, la stufa ritornerà automaticamente alla posizione iniziale di massima intensità.

DISPOSITIVO DI SICUREZZA

Il dispositorio di sicurezza serve a prevenir che un bambino modifici involontariamente le regolazioni della stufa. Mentre è accesa, la stufa può solamente venire spenta. Quando la stufa è giornata, il dispositorio di sicurezza previene che venga accesa involontariamente. Per attivare il dispositorio di sicurezza tenere premuto l'apposto pulsante per più di 3 secondi. La spia luminosa di controllo KEY-LOCK si accende (fig. I), ad indicate che il dispositorio di sicurezza è attenuato. Per disattivare il dispositorio tenere premuto alla volta il pulsante KEY-LOCK per più di 3 secondi.

USO CORRETTO DELLA FUNZIONE 'SAVE'

Con la funzione 'SAVE' si può stabilire un valore massimo della temperatura. Se la funzione è attivata, la stufa si spegne automaticamente quando la temperatura della camera supera di 3^ la temperatura regolata. In seguito, quando la

J: Se la spia luminosa
SAVE si accende, la stufasi accende e si spegne automaticamente, perrimanere entro una determinata temperatura.

K: Se la spia luminosa FUEL lampeggia, sul display si cui leggere quanti minuti di combustibile sono ancorta disponibili.

L: Se la spia luminosa
VENT lampeggia,
significa che occorre una maggiore ventilazione.

temperatura della camera torna al valore impostato, la stufa si riaccende automaticamente. Per attivare la regolazione 'SAVE' premere l'apposto pulsante ⑦. La spia luminosa di controllo SAVE si accende (fig. J). Premendo più una volta il pulsante 'SAVE', si disattiva di nuovo la funzione.

Per mantenere più o meno costante la temperatura regolata,anche allaenza la funzione 'SAVE',la stufa modifica la propria capacità di riscaldamento.'SAVE' è una modalità che permette di risparmiare combustibile e che cui essere usata quando il locale è vuoto o per impedire che una stanza geli.

K LA SPIA LUMINOSA DI CONTROLLO 'FUEL'

Se la spia luminosa di controllo FUEL comincía a lampeggiare, la quantità di combustibile presente è sufficiente per 10 minuti. Il tempo rimasto lo si può essere display (fig. K). Ogni due minuti si ode sono un segnale di averporto, che indica che occorre riempire il serbatoio estrabile. Se il serbatoio non viene riempito, la stufa si spegne automaticamente. Anche in quello caso si ode un segnale di averporto. A questo punto la spia luminosa FUEL lampeggia e sul display lampeggiano tre righe. Per fermarle, basta premere una volta il pulsante (18). Se il combustibile nella stufa è Completely esaurito, dopo aver riempito il serbatoio estrabile, occorre attendere alcuni minuto, prima che la stufa sia nuovamente pronta per l'uso.

LA SPIA LUMINOSA DI CONTROLLO 'VENT'

Se la spia luminosa 'VENT' comincía a lampeggiare, significa che il locale non è sufficientemente ventilato (fig. L). La stufa si spegne da sola.

Se, dopo aver provveduto ad una maggiore ventilazione, la spia luminosa di controlledlo VENT rimane accesa, contattare il rivenditore Zibro Kamin.

M MANUTENZIONE

Prima di procedere alla manutenzione, occorre spegnere la stufa e farla raffreddare. In seguito staccare la spina alla presa.

La Zibro Kamin richiede una manutenzione minima. Tuttavia, ogni settimana occorre pulire il filtrò dell'aria 8 ed la griglia del riccio dell'aria 9 con un aspirapolvere; inoltre occorre pulire la griglia 2 con un panno. Ogni tanto togliere il cappuccio del filtrò dell'aria (fig. M) e pulirlo con acqua saponata. Assicurarsi che il cappuccio sia ben asciutto, prima di installarlo nuovamente nella stufa.

Controllare periodicamenteanche il filtrodel combustibile:

1 Togliere il serbatoio estrabile ⑦ alla stufa ed estrarre il filtro del combustibile (fig. N). Il filtro può gocciolare; tenere un panno a portata di mano.
2 Capovolgere il fatto e picchiettarlo su una superficie rigida per togliere completeness lo sporco (non pulirlo mai con acqua!).
3 Installare nuovamente il filtro del carburante nella stufa.

Si consiglia di rimuovere per tempo polvere e macchie con un panno umido, altrimenti possono formarsi macchie difficili da rimuovere.

Tappoperltrasporto

N IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda immagazzinare la stufa in un locale alla polvere, se possibile nell'imballaggio originale.

Il combustibile rimasto non può più essere usato. Bruciarlo completamente. Se ne rimane, non gettarlo via, ma smaltirlo conformmente alle vigenti normative locali per i rifiuti chimici.

In agli caso cominciare la nuova stagione fredda con combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

O TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑦ nella stufa e rimuovere il filtro del combustibile (cfr. capitolo M, fig. N). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrto ed il serbatoio estrabile al di fuori della stufa.

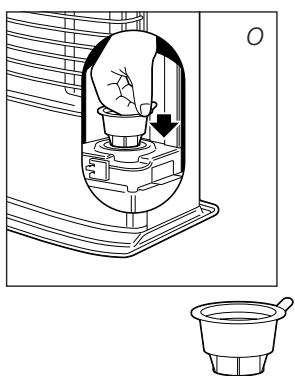

3 Mettere per il tappo di trasporto al posto delhetto (fig. O) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

P SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	405
Combustibile	petrolio	(con piastra inferiore)	profondità	295
Capacità (kW) mas.	3,1		altezza	435
Capacità (kW) min.	0,8	Accessori	Pompa a sifone di carburante
Spazio adatto (m3)**	30-125	Cappuccio del tazzo, Tazzo di trasporto
Consumo di combustibile (l/ora)*	0,323	Tensione di rete	220V/230V
Consumo di combustibile (g/ora)*	258		-- AC/50 Hz
Durata del combustibile per serbatoio (ora)*	16,7	Consumo accensione electtrica		320 W
Volume serbatoio estraibile (litri)	5,4	continuo		32 W
Peso (kg)	10

• Con regolazione al massimo ** I valori riportati sonoindicativi

Q CONDITIONI DELLA GARANZIA

La Zibro Kamin Laser ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

1 La Zibro rifiuta escludamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comporta sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanze altamente infiammabili possono portare ad una combustione non controllabile, e segmente-mente alla formazione di fiamme pericolose. In tal caso, non cercare mai di spostare la stufa, ma spegnerla immediatamente. In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi. Non siavrà una combustione ottimale. Non usare queste stufa nelle vicinanze, di un bagno, di una doccia o di una piscina.
5 Spagnere la stufa prima di uscire o prima di andare a fatto. Se si rimane assenti per un lungo periodo di tempo (ad es. per vacanze), staccare ancche la spina alla presa.
6 Conservare e trasportare il combustibile nei contentitori e nelle latte apposite.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursionsi termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non copire l'apparecchio onde evitare rischi d'incendio.
10 Assicurarsi sempre che la ventilazione sia sufficiente.
