MANUALE UTENTE SRE 177 ZIBRO

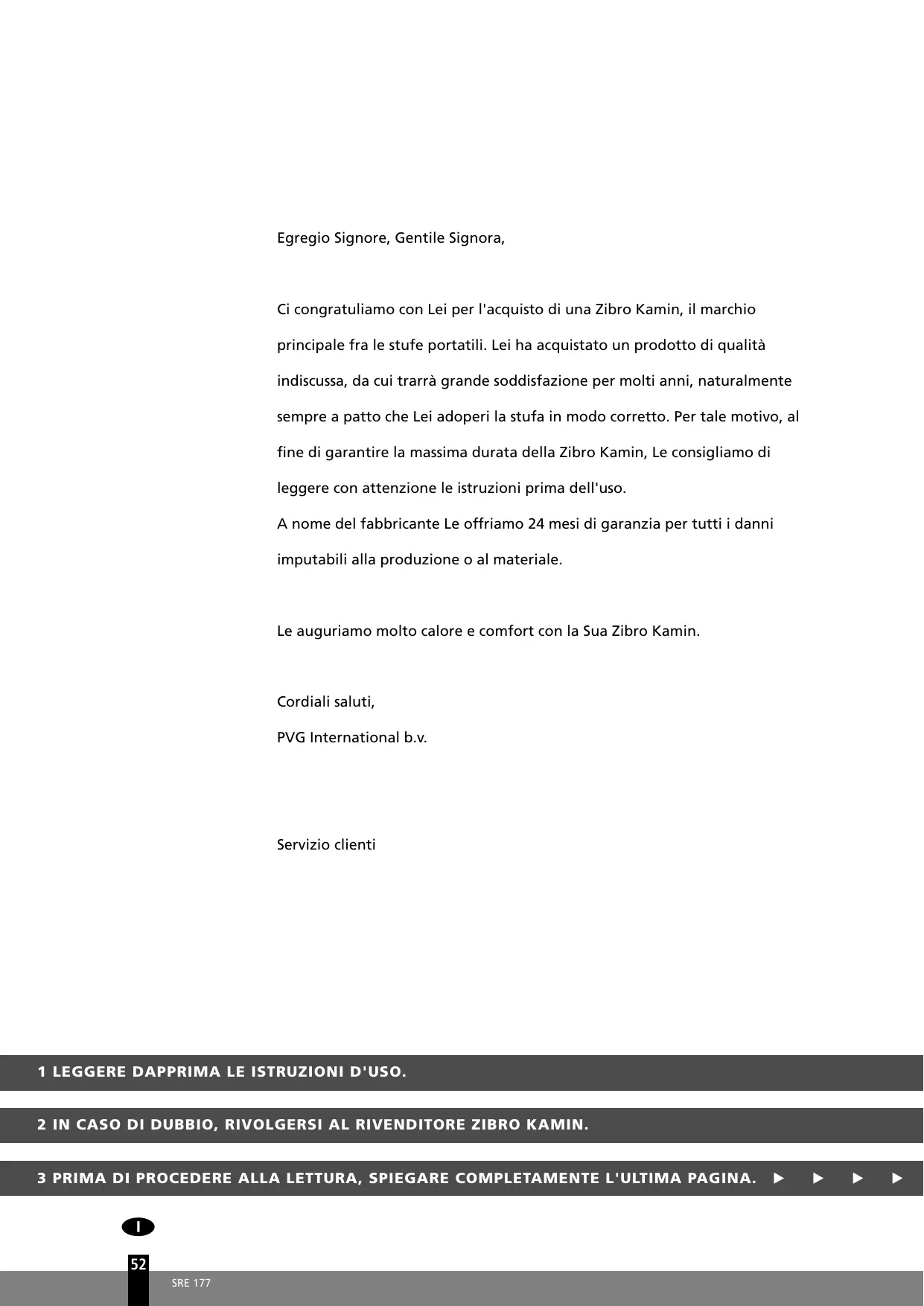

SRE 177 Egregio Signore, Gentile Signora, Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere con attenzione le istruzioni prima dell'uso. A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale. Le auguriamo molto calore e comfort con la Sua Zibro Kamin. Cordiali saluti, PVG International b.v. Servizio clienti 1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO. 2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE ZIBRO KAMIN. 3 PRIMA DI PROCEDERE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE COMPONENTI PRINCIPALI Qui di seguito vengono descritte in generale le

Coperchio serbatoio estraibile

Pannello di controllo

Display delle informazioni

Dispositivo di sicurezza

Tasti di regolazione (ora e temperatura)

Spie luminose di controllo

Collegamento weektimer operazioni da compiere per l'uso della Zibro Kamin. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 55 in poi).

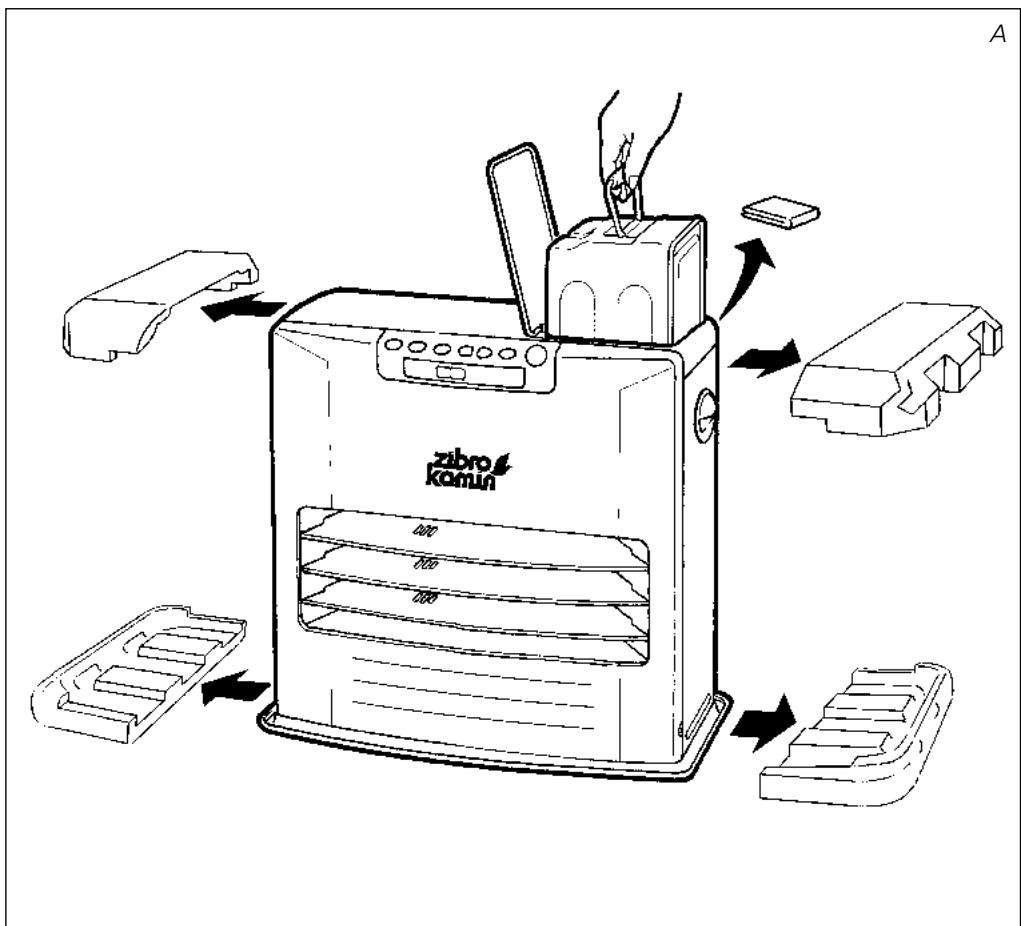

Togliere tutti i materiali dell'imballaggio (fig. A).

Riempire il serbatoio estraibile 7 (cfr. capitolo B, fig D).

Inserire la spina nella presa.

Accendere la stufa con il pulsante

Se necessario, modificare la temperatura desiderata con gli M (cfr. capitolo D). appositi pulsanti (cfr. capitolo E).

Spegnere la stufa premendo il tasto

La prima volta, durante la combustione, la stufa avrà quel particolare odore di 'nuovo'.

Conservare il combustibile in un luogo buio ed asciutto.

Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile.

Quando si fa uso di Zibro Plus, si è sicuri di

Se si passa ad un’altra marca o tipo di petrolio, utilizzare combustibile di qualità. fare bruciare dapprima la stufa fino a che non vi è più traccia del vecchio combustibile.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTEMENTE

Per ogni modello Zibro Kamin occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, senza che sia necessaria una ventilazione supplementare (cfr. capitolo P). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (± 2,5 cm). Ciò vale anche per locali ben isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la Zibro Kamin in cantine o altri spazi sotterranei.

IL COMBUSTIBILE GIUSTO

La stufa Zibro Kamin è stata progettata per l’uso di un petrolio di alta qualità, puro senza acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi: Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e confortevole della Zibro Kamin.

maggiore rischio di guasti

durata limitata della stufa

fumo e/o cattivo odore

accumulo sulla griglia o sul rivestimento. Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e confortevole della stufa. Consultare sempre il rivenditore Zibro Kamin a Lei più vicino per la scelta del combustibile adatto alla stufa.

Il cappuccio del tappo del serbatoio si trova sul retro della stufa. Impedisce di sporcarsi quando si apre il serbatoio del combustile. Questo tappo di trasporto si trova nella scatola. Serve per trasportare la stufa senza problemi dopo l'uso. Conservare con cura!

INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la Zibro Kamin dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti: E una pompa a sifone per il combustibile E un tappo di trasporto E un cappuccio del tappo del serbatoio E le istruzioni d'uso Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto. 2 Aprire il coperchio del serbatoio estraibile 7 e togliere il pezzo di cartone. 3 Riempire il serbatoio estraibile come indicato nel capitolo B.

Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora questa non sia in posizione perfettamente orizzontale. Non cercare di correg gere la posizione mettendo sotto la stufa libri o altro materiale.

Inserire la spina K nella presa (da 220/230 Volt - AC/50 Hz) e regolare il tempo corretto con gli appositi pulsanti di regolazione O (cfr. capitolo C). 6 Adesso la Zibro Kamin è pronta per l'uso.

Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriuscire). Compiere le seguenti operazioni: 1 Assicurarsi che la stufa sia spenta.

2 Aprire il coperchio 4 ed estrarre il serbatoio 7 dalla stufa (fig. B). Attenzione: il serbatoio può gocciolare leggermente. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo con l’ausilio del relativo cappuccio (fig. C). 3 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più

rigido, nella latta. Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. D). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile. 4 Fissare la manopola che si trova sopra la pompa (verso destra). 5 Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estraibile. In seguito, non occorre più premere. 6 Durante il rifornimento, fare attenzione all'indicatore del combustibile nel

serbatoio estraibile G (fig. E). Se questo è pieno, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo). vuoto pieno 7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio con l’ausilio del relativo cappuccio, che, dopo l’uso, può essere fissato di nuovo sul retro della stufa. Asciugare eventuali tracce di combustibile. 8 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estraibile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

REGOLAZIONE DELL'OROLOGIO Si può regolare l'ora esatta solo se la spina è inserita nella presa e la stufa è spenta. Per regolare l'ora si usano i pulsanti di regolazione O. Dapprima premere uno dei due pulsanti per attivare la funzione (la spia luminosa CLOCK ed il display temp. clock L iniziano a lampeggiare). In seguito regolare l'ora con il pulsante sinistro

set (Nhour) ed i minuti con il pulsante destro (Mmin.). Premendo una volta sola, si room aumenta gradualmente il valore. Se si tiene premuto il pulsante, il valore continua ad aumentare, fino a che il pulsante non viene rilasciato. Dopo 10 secondi smette F: Se la spia luminosa CLOCK non lampeggia più, l'ora è regolata. di lampeggiare e l’inserimento è fissato. 5 Minuti dopo che la stufa è stata spenta, scompare l’informazione che era sul display e la stufa rimane in ”stand-by”. Premendo un pulsante qualsiasi, appare di nuovo l’informazione sul display.

Se la stufa rimane senza corrente per più di 10 minuti, occorre regolare di nuovo l’ora.

ACCENSIONE DELLA STUFA

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione sufficiente. Accendere sempre la stufa con láusilio del pulsante M. Non usare mai fiammiferi of accendini. Per accendere la stufa, basta premere il pulsante M, che comincia a lampeggiare, per indicare che l'accensione è in corso. Occorre attendere qualche minuto. Una volta accesa la stufa, il pulsante temp. clock luminosa che si trova a lato si può vedere che i numeri si riferiscono alla 19:14 set M rimane rosso. Sul display L appaiono due cifre. Dalla spia temperatura (fig. G). Sotto ROOM viene indicata la temperatura attuale, mentre room sotto SET si legge la temperatura regolata. Quest'ultimo valore può essere modificato con l'ausilio degli appositi pulsanti (cfr. capitolo E). G: A sinistra la temperatura desiderata, a destra la temperatura misurata.

La temperatura regolata può essere modificata solamente se la stufa è accesa, facendo uso degli appositi pulsanti O. Premere dapprima uno dei pulsanti per attivare la funzione (la spia luminosa TEMP vicino al display L comincia a lampeggiare). In seguito, si può aumentare la temperatura desiderata premendo il pulsante destro (Mmin.), oppure diminuirla premendo il pulsante sinistro (Nhour). Dopo circa 10 secondi la spia luminosa smette di lampeggiare e la regolazione è completa (fig. G). La temperatura può essere regolata su un valore minimo di 6°C ed un valore massimo di 28°C. Se la stufa rimane per più di 10 minuti senza

corrette elettrica, la temperatura torna al valore standard di 20°C.

Con il timer si può fare accendere la stufa ad una determinata ora, impostata in precedenza. Per impostare il timer, occorre regolare dapprima l'ora esatta (cfr. capitolo C); inoltre, la stufa deve essere spenta. Procedere come descritto qui di seguito: 1 Premere il pulsante M e subito dopo il pulsante del TIMER P. La spia luminosa TIMER ed il display L iniziano a lampeggiare. 2 Regolare l'ora in cui la stufa deve accendersi, con l'ausilio degli appositi tasti O. Il tasto sinistro (Nhour) è per le ore, il tasto destro (Mmin.) per i minuti (intervalli di 5 minuti). save mer hour min. extension 3 Dopo circa 10 secondi il display torna nuovamente su CLOCK e la spia temp. clock luminosa TIMER comincia a lampeggiare, ad indicare che la funzione del timer timer save vent. fuel 20:15 set è attivata (fig. H). room

Il timer fa sì che la temperatura del locale arrivi all'incirca alla temperatura desiderata, all'ora indicata.

H: La spia luminosa di controllo TIMER indica che la funzione del timer è attiva. Per spegnere la stufa e farla accendere con il timer, basta premere il pulsante TIMER (cfr. capitolo G).

Per cancellare la regolazione del timer, premere una volta sul pulsante

Per spegnere la stufa si può procedere in due modi: 1 Premere il pulsante M. Il display passa allora su CLOCK ed entro un minuto la fiamma si spegne. 2 Quando si vuole spegnere la stufa e riaccenderla in seguito con il timer, premere il pulsante TIMER P. In questo modo, non solo la stufa si spegne, ma viene attivata, nel contempo, la funzione del timer. Può si modificare l'ora desiderata con gli appositi tasti O (cfr. capitolo F).

Il display L non indica solamente l'ora e la temperatura (regolate) (cfr. capitolo C, E ed F), ma comunica anche eventuali errori. Il codice sul display indica il guasto: e-: 0 set room In caso di guasto sul display viene indicato il problema. CODICE D'INFORMAZIONI AZIONE e- 0 La temperatura interna alla stufa Far raffreddare e riaccenedere è troppo alta. la stufa. Tensione di rete interrotta. Accendere nuovamente la stufa. Termostato guasto. Contattare il rivenditore. f- 0 e- 1

e- 8 e- 9 Bruciatore-termostato guasto. Contattare il rivenditore. Problemi di accensione. Contattare il rivenditore. Sicurezza antiribaltamento. Accendere nuovamente la stufa. Combustione cattiva. Contattare il rivenditore. Temperatura del locale Se necessario, accendere superiore ai 28°C. nuovamente la stufa. Motore della ventola guasto. Contattare il rivenditore. Filtro dell'aria sporco, o Pulire i filtri. Pompa del combustibile sporca. Contattare il rivenditore. La stufa è rimasta accesa ininter rottamente per un periodo di 69 ore e si è spenta automaticamente. Riaccendere la stufa -: -(Spia luminosa Combustibile esaurito. Riempire il serbatoio estraibile. ”FUEL” lampeggiante) -: -(Spia luminosa Insufficiente ventilazione. Migliorare la ventilazione. ”VENT” lampeggiante) In caso di guasti non compresi nella tabella, consultare sempre il rivenditore Zibro Kamin. DISATTIVAZIONE AUTOMATICA Questa stufa è dotata di un sistema di sicurezza che la fa spegnere c l: 0 5 set automaticamente dopo 69 ore di funzionamento ininterrotto. Ecco ciò che apparirà sul display: room premendo il pulsante . Se lo si desidera è possibile riaccendere la stufa M (vedi capitolo D).

ISISTEMA DI RIPULITURA AUTOMATICA

c l: 0 5 set Nel caso in cui la stufa rimanga accesa ininterrottamente per due ore alla massima intensità, si innescherà automaticamente la procedura di autoripulitura del room bruciatore che verrà contemporaneamente segnalata sul display a partire dal codice cl:05 fino a cl:00. Questa procedura durerà 5 minuti, durante i quali la stufa funzionerà alla sua minima intensità. Quando il bruciatore sarà ripulito, la stufa temp. clock ritornerà automaticamente alla posizione iniziale di massima intensità.

Il dispositivo di sicurezza serve a prevenire che un bambino modifichi involontariamente le regolazioni della stufa. Mentre è accesa, la stufa può I: Se la spia luminosa KEY-LOCK si accende, è stato attivato il dispositivo di sicurezza.

save hour min. solamente venire spenta. Quando la stufa è già spenta, il dispositivo di sicurezza previene che venga accesa involontariamente. Per attivare il dispositivo di sicurezza tenere premuto l'apposito pulsante N per extension più di 3 secondi. La spia luminosa di controllo KEY-LOCK si accende (fig. I), ad indicare che il dispositivo di sicurezza è attivato. Per disattivare il dispositivo temp. clock timer save vent fuel tenere premuto ancora una volta il pulsante KEY-LOCK per più di 3 secondi. 20:15 set room

J: Se la spia luminosa SAVE si accende, la stufa si accende e si spegne automaticamente, per rimanere entro una determinata temperatura.

USO CORRETTO DELLA FUNZIONE 'SAVE'

Con la funzione 'SAVE' si può stabilire un valore massimo della temperatura. Se la funzione è attivata, la stufa si spegne automaticamente quando la temperatura della camera supera di 3°C la temperatura regolata. In seguito, quando la temperatura della camera torna al valore impostato, la stufa si riaccende automaticamente. Per attivare la regolazione 'SAVE' premere l'apposito pulsante Q. La spia luminosa di controllo SAVE si accende (fig. J). Premendo ancora una

volta il pulsante 'SAVE', si disattiva di nuovo la funzione.

Per mantenere più o meno costante la temperatura regolata, anche senza la funzione 'SAVE', la stufa modifica la propria capacità di riscaldamento. 'SAVE' è una modalità che permette di risparmiare combustibile e che può essere usata quando il locale è vuoto o per impedire che una stanza geli.

Quando la spia luminosa del combustibili inizia a lampeggiare, nel serbatoio rimane ancora combustibili per 10 minuti. Dal display informativo potete osservare il save hour min. trascorrere de tempo che ancora rimane (vedi fig. K). Premendo in questo momento il extension pulsante ”EXTENSION” S , andrete a prolungare il tempo di combustione della stufa fino ad un massimo di 90 minuti. La stufa inserisce automaticamente il processo di timer save vent. fuel

: 10 set combustione minima, segnalandone visivamente lo scorrere sul display con una room numerazione regressiva che va da 90 a 10. Successivamente, ogni due minuti K: Se la spia luminosa FUEL lampeggia, sul display si può leggere quanti minuti di combustibile sono ancora disponibili. avvertirete un segnale acustico che indicherà la necessità di riempire il serbatoio estraibile. Se il serbatoio non viene riempito, la stufa si spegne automaticamente. Anche in questo caso si ode un segnale di avvertimento. A questo punto la spia luminosa FUEL lampeggia e sul display lampeggiano tre righe. Per fermarle, basta premere una volta il pulsante M. Se il combustibile nella stufa è completamente esaurito, dopo aver riempito il serbatoio estraibile, occorre attendere qualche minuto, prima che la stufa sia nuovamente pronta per l'uso.

Se la spia luminosa 'VENT' comincia a lampeggiare, significa che il locale non è save hour min. sufficientemente ventilato (fig. L). La stufa si spegne da sola. extension Se, dopo aver provveduto ad una maggiore ventilazione, la spia luminosa di controllo VENT rimane accesa, contattare il rivenditore Zibro Kamin. timer save vent. fuel set

room L: Se la spia luminosa VENT lampeggia, significa che occorre una maggiore ventilazione.

MANUTENZIONE Prima di procedere alla manutenzione, occorre spegnere la stufa e farla raffreddare. In seguito staccare la spina dalla presa. La Zibro Kamin richiede una manutenzione minima. Tuttavia, ogni settimana occorre pulire il filtro dell'aria 8 ed la griglia del riciclo dell’aria 9 con un aspirapolvere; inoltre occorre pulire la griglia 2 con un panno. Ogni tanto togliere il cappuccio del filtro dell'aria (fig. M) e pulirlo con acqua saponata. Assicurarsi che il cappuccio sia ben asciutto, prima di installarlo nuovamente nella stufa. Controllare periodicamente anche il filtro del combustibile: 1 Togliere il serbatoio estraibile 7 dalla stufa ed estrarre il filtro del combustibile (fig. N). Il filtro può gocciolare; tenere un panno a portata di mano. Filtro del combustibile

2 Capovolgere il filtro e picchiettarlo su una superficie rigida per togliere completamente lo sporco (non pulirlo mai con acqua!). 3 Installare nuovamente il filtro del carburante nella stufa. Si consiglia di rimuovere per tempo polvere e macchie con un panno umido, altrimenti possono formarsi macchie difficili da rimuovere.

Non smontare i componenti della stufa. In caso di riparazione, contattare sempre il rivenditore Zibro Kamin. Se il cavo dell'elettricità è danneggiato, deve essere sostituito con un cavo il tipo H05 VV-F solamente da un elettricista autorizzato.

IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA) Alla fine della stagione fredda immagazzinare la stufa in un locale senza polvere, se possibile nell'imballaggio originale. Il combustibile rimasto non può più essere usato. Bruciarlo completamente. Se ne rimane, non gettarlo via, ma smaltirlo conformemente alle vigenti normative locali per i rifiuti chimici. In ogni caso cominciare la nuova stagione fredda con combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

TRASPORTO Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni: 1 Lasciare raffreddare la stufa.

2 Togliere il serbatoio estraibile G dalla stufa e rimuovere il filtro del combustibile (cfr. capitolo M, fig. N). Questo può perdere qualche goccia di combustibile; tenere un panno a portata di mano. Conservare il filtro ed il serbatoio estraibile al di fuori della stufa. 3 Mettere per il tappo di trasporto al posto del filtro (fig. O) e premerlo bene. 4 Trasportare la stufa sempre in posizione eretta. Tappo per il trasporto

SPECIFICHE Accensione elettrica Dimensioni (mm) larghezza

Combustibile petrolio (con piastra inferiore) profondità

Capacità (kW) mas. 3,9 Capacità (kW) min. 1,05 Spazio adatto (m3)** 35-170 Consumo di combustibile (l/ora) 0,406

Consumo di combustibile (g/ora)

Cappuccio del tappo, Tappo di trasporto Tensione di rete

Durata del combustibile per serbatoio (ora)*18,7 Volume serbatoio estraibile (litri) 7,6 Peso (kg)

• Con regolazione al massimo Accessori Pompa a sifone di carburante 220V/230V -- AC/50 Hz Consumo accensione electtrica 320 W continuo 36 W ** I valori riportati sono indicativi

CONDIZIONI DELLA GARANZIA

La Zibro Kamin Laser ha una garanzia di 24 mesi a partire dalla data d'acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitamente. Le condizioni sono le seguenti:

SRE 177 1 La Zibro rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti. 2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolungamento della garanzia stessa. 3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi. 4 Le parti normalmente sottoposte ad usura, come lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia. 5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d’acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni. 6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d’uso, in seguito a negligenza ed in seguito all’uso di combustibile del tipo sbagliato o vecchio. L’uso di combustibile sbagliato può anche costituire un pericolo*. 7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comporta sono sempre a carico dell'acquirente. Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanze altamente infiammabili possono portare ad una combustione non controllabile, e consequentemente alla formazione di fiamme pericolose. In tal caso, non cercare mai di spostare la stufa, ma spegnerla immediatamente. In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

Richiamare sempre l’attenzione dei bambini sui pericoli di una stufa accesa.

Non spostare la stufa se questa è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.

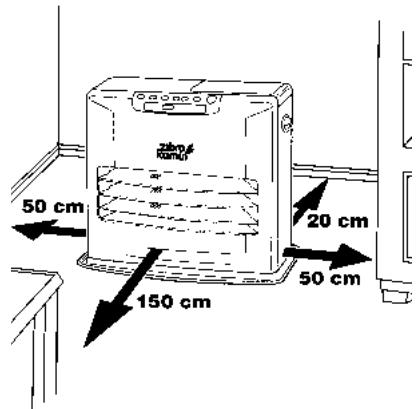

Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.

Non usare la stufa in locali polverosi. Non si avrà una combustione ottimale. Non usare queste stufa nelle vicinanze, di un bagno, di una doccia o di una piscina.

Spegnere la stufa prima di uscire o prima di andare a letto. Se si rimane assenti per un lungo periodo di tempo (ad es. per vacanze), staccare anche la spina dalla presa.

Conservare e trasportare il combustibile nei contenitori e nelle latte apposite.

Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).

Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).

La griglia della stufa diventa calda. Non coprire l’apparecchio onde evitare rischi d’incendio.

Assicurarsi sempre che la ventilazione sia sufficiente.
