MANUAL DE USUARIO SRE 177 ZIBRO

INSTRUCCIONES DE USO

WKŁADKA ILUSTRACYJNA E E E

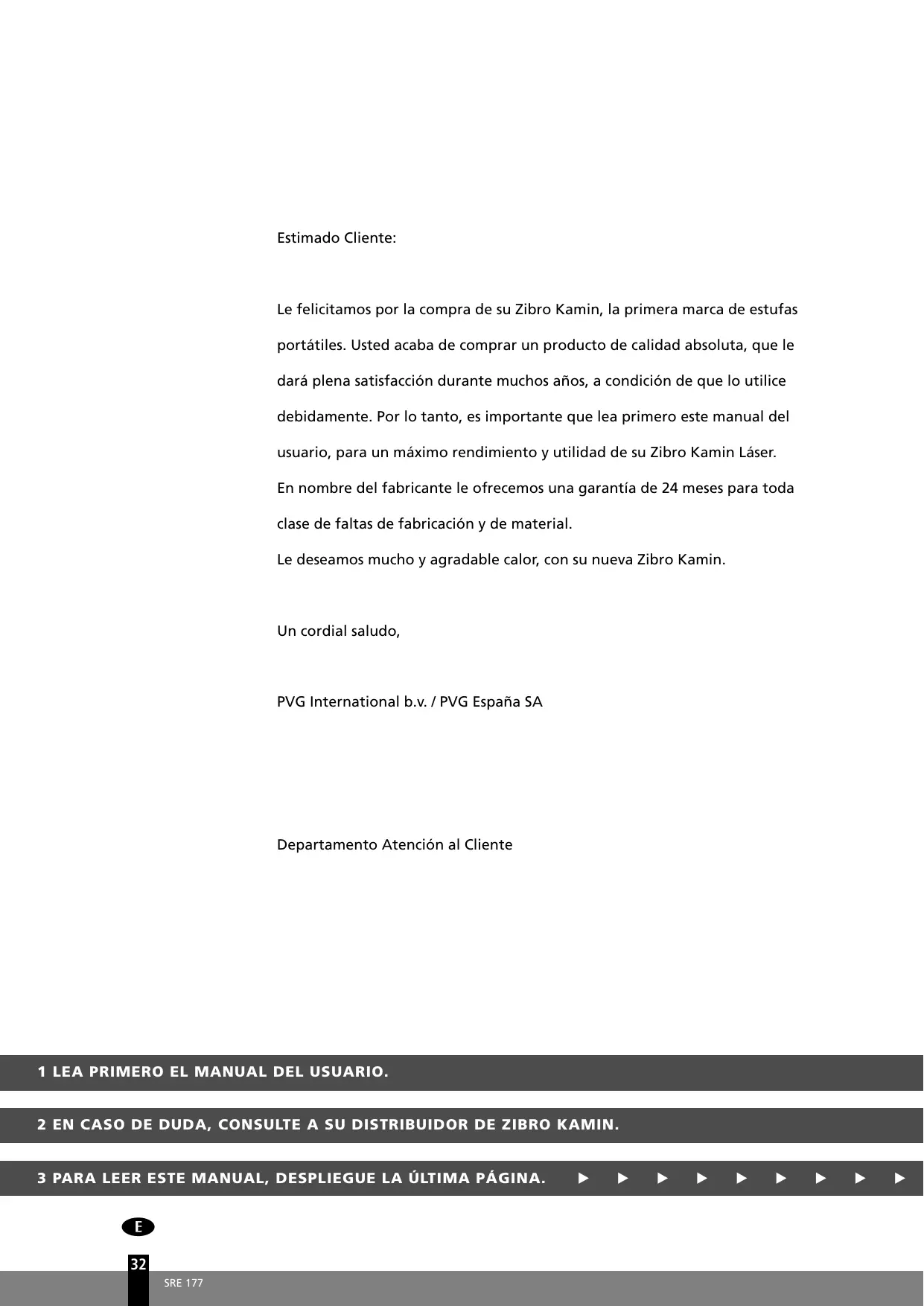

a - LV E E E E E E E E E E E Le felicitamos por la compra de su Zibro Kamin, la primera marca de estufas portátiles. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente. Por lo tanto, es importante que lea primero este manual del usuario, para un máximo rendimiento y utilidad de su Zibro Kamin Láser.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material. Le deseamos mucho y agradable calor, con su nueva Zibro Kamin.

Departamento Atención al Cliente

1 LEA PRIMERO EL MANUAL DEL USUARIO.

Estos son a grandes rasgos los pasos a seguir para la utilización de su Zibro Kamin. Para su correcta

Tapa del depósito extraíble

G Depósito extraíble

Si se desea, cambie la temperatura con los botones de ajuste

I Rejilla protectora del ventilador

L Display de información

(hora y temperatura)

S Botón EXTENSION T Conexión del temporizador semanal

utilización, le remitimos al MANUAL (pág. 35 y siguientes).

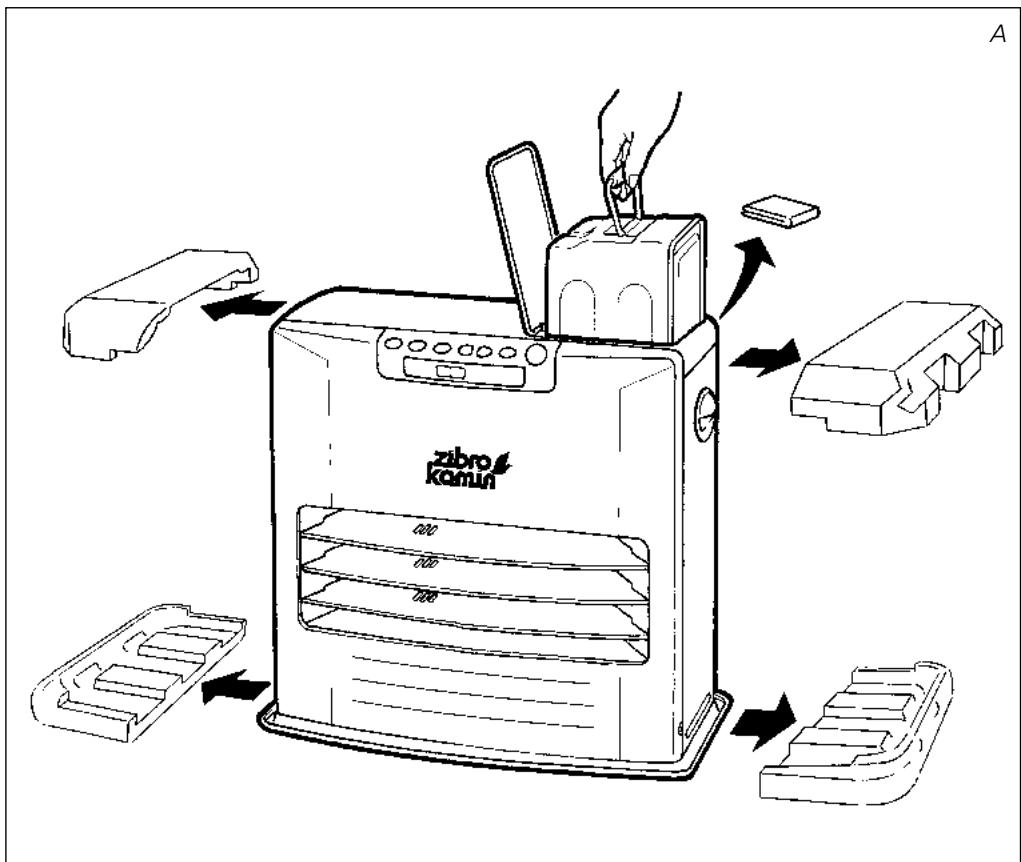

Retire todo el material de embalaje (fig. A).

Llene el depósito extraíble 7 (vea capítulo B, fig. D).

Conecte en la toma de corriente.

Encienda la estufa, accionando el botón de

Apague la estufa, oprimiendo el botón de

La primera vez que encienda su estufa, desprenderá un olor a "nuevo".

Guarde el combustible en un lugar fresco y oscuro.

El combustible envejece. Comience cada otoño con nuevo combustible.

Si Usted utiliza Zibro Plus, tiene la seguridad de hacer uso del combustible apropiado. Le aconsejamos Zibro Plus por su alta calidad constante en todas y cada una de sus garrafas.

En caso de que cambie de marca y/o de tipo de combustible, debe asegurarse primero de que la estufa ha consumido todo el combustible presente.

E E E E E E E E E E E E E E E E E E E E

E E E LO QUE DEBE SABER PREVIAMENTE VENTILAR SIEMPRE SUFICIENTEMENTE Para todos los modelos de Zibro Kamin y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo (vea capítulo P). Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o ventana (± 2,5 cm). Aconsejamos lo mismo en el caso de ser una habitación muy aislada o que esté protegida contra las corrientes de aire y/o esté a una altura de 1500 metros. Además, en caso de falta de ventilación (léase: falta de oxígeno), la estufa se apagará automáticamente. No utilice su Zibro Kamin en sótanos ni en otros espacios subterráneos.

EL COMBUSTIBLE APROPIADO Su estufa Zibro Kamin está diseñada para quemar parafina líquida (combustible

Solamente el combustible apropiado le garantiza un uso seguro, eficaz y cómodo de su Zibro Kamin.

especial para estufas), de alta calidad y sin agua, como lo es Zibro Plus. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a:

mayor probabilidad de que se produzcan averías

una combustión incompleta

una reducción en la durabilidad de la estufa

la formación de humo y/o malos olores

adherencia en la rejilla o en el revestimiento

El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa.

Consulte siempre al distribuidor más cercano de Zibro Kamin sobre el combustible apropiado para su estufa.

El tapón ”manos limpias” fijado en la parte posterior de la estufa, evita que las manos se manchen de combustible al abrir el depósito.

Este tapón de transporte

(amarillo) lo encontrará en la caja. Solamente con este tapón podrá transportar su estufa sin problemas. ¡ Por consiguiente, guárdelo bien!

A MANUAL A E E E E INSTALACION DE LA ESTUFA

1 Extraiga de la caja con cuidado la estufa Zibro Kamin y controle el contenido. Además de la estufa, la caja debe contener: E una bomba manual de combustible E un tapón de transporte (amarillo) E un tapón ”manos limpias” para abrir el depósito E el presente manual del usuario Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa. 2 Abra la tapa del depósito extraíble 7 y retire el trozo de cartón y el plástico. 3 Llene el depósito extraíble, siguiendo las instrucciones del capítulo B. 4 El suelo debe ser sólido y nivelado. Desplace la estufa si no está bien nivelada. No intente corregir esta posición, colocando libros u otros objetos debajo. 5

Introduzca el enchufe K en la toma (220/230 Voltios - CA/50 Hz) y grave la hora correcta con los botones de ajuste O (vea capítulo C).

6 Su Zibro Kamin está ahora lista para su uso.

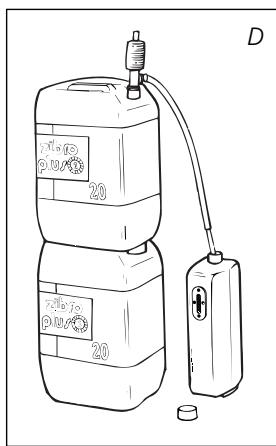

B B LLENAR DE COMBUSTIBLE No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda como sigue:

1 Asegúrese de que la estufa está apagada.

2 Abra la tapa 4 y extraiga el depósito extraíble 7 de la estufa (fig. B). Atención: el depósito puede gotear algo. Ponga el depósito extraíble en el suelo (tapón hacia arriba) y desenrosque con el tapón ”manos limpias” (fig. C). D

3 Coja la pequeña bomba manual de combustible e introduzca el tubo liso, más rígido en el bidón, procurando que éste último esté colocado más alto que el depósito extraíble (fig. D). Introduzca la goma flexible ranurada en el orificio del depósito extraíble.

4 Apriete el botón situado encima en la bomba (girándolo hacia la derecha). 5 Comprímase algunas veces la bomba, hasta que el combustible comience a entrar en el depósito extraíble. Una vez que esto suceda, ya no hace falta comprimir más la bomba.

6 Durante la operación de llenado, no deje de vigilar el indicador del

combustible del depósito extraíble G (fig. E). Si está lleno, cese de llenar aflojando el botón situado encima en la bomba (hacia la izquierda). Nunca llene el depósito hasta el tope, sobre todo cuando el combustible esté muy frío (el combustible se dilata por el calor). vacío

7 Deje que el combustible presente en la bomba se vacíe en el bidón y retire la misma con cuidado. Coloque el tapón ”manos limpias” encima del tapón y cierre el depósito, enroscando el tapón cuidadosamente. Si lo desea, fije el tapón ”manos limpias” en su sitio, en la parte posterior de la stufa. Limpie eventuales gotas de combustible que hayan podido caer.

8 Controle si el tapón del depósito está en posición recta y debidamente apretado. Coloque el depósito extraíble de nuevo en la estufa (tapón hacia abajo). Cierre la tapa.

C AJUSTE DEL RELOJ Para ajustar la hora, la estufa debe estar apagada y el enchufe conectado en la toma. Para ello, se manipula los botones de ajuste O. Primero, pulse uno de estos botones para activar esta función (el piloto CLOCK así como el display L de

información comenzarán a parpadear). A continuación, se pone la hora con el botón izquierdo (Nhour) y los minutos con el botón derecho (Mmin.). Pulsando

una sola vez, se incrementa paso a paso. Manteniendo el botón oprimido, el valor subirá hasta que lo suelte. Después de unos 10 segundos, el piloto cesará de

CLOCK deja de parpadear, la hora introducida queda programada.

parpadear y la hora introducida quedará programada (fig. F). Cinco minutos después de apagar la estufa, la información ya no se presenta en el display; la estufa se pone en stand-by. Oprimiendo calquier botón, volverá a aparacer la hora en el display.

D Si la estufa ha sido desenchufada (o la corriente ha sido cortada) más de 10 minutos, se debe ajustar de nuevo la hora.

ENCENDER LA ESTUFA Al principio, una estufa nueva desprende siempre algún olor. Por consiguiente, asegúrese de que haya ventilación suplementaria. Encienda la estufa siempre con el botón de

Para encender la estufa, basta con oprimir un momento el botón de

comenzará a parpadear, señal de que el proceso de encendido está funcionando.

Una vez que la estufa esté quemando, el proceso de ignición durará un momento, temp. clock

información L muestra dos cifras. El piloto situado junto a éstas hace referencia a

M deja de parpadear y se pondrá de color rojo. El display de

la temperatura (fig. G). Las cifras debajo de ROOM indican la temperatura actual,

G: A la izquierda la temperatura deseada, a la derecha la temperatura existente

mientras que debajo de SET figura la temperatura programada. Esta última la puede cambiar con los botones de ajuste (vea capítulo E).

E PROGRAMACION DE LA TEMPERATURA Para cambiar la temperatura programada, la estufa debe estar encendida. Utilice para ello los botones de ajuste O. Primero, pulse uno de estos botones para activar esta función (el piloto TEMP al lado del display de información L comenzará a

parpadear). A continuación, para subir la temperatura deseada, oprima el botón derecho (Mmin.) y para bajarla, oprima el botón izquierdo (Nhour). Pulsando una sola vez, se aumenta el valor paso a paso. Después de unos 10 segundos, el piloto cesará de parpadear y la temperatura introducida queda programada (fig. G).

La temperatura programable mínima es 6°C y la máxima es 28°C. Si la estufa ha sido desenchufada (o la corriente ha sido cortada) más de 10 minutos, la temperatura programada volverá automáticamente al valor estándar de 20°C.

F LA UTILIZACION DEL TEMPORIZADOR (TIMER)

El temporizador permite encender la estufa de forma automática, a una hora previamente programada. Para programar el temporizador, es necesario que el reloj indique la hora correcta (vea capítulo C) y la estufa debe estar apagada. Proceda como sigue: 1 Oprima el botón de

M y a continuación el botón TIMER P. El piloto

TIMER así como el display de información L comenzarán a parpadear.

2 Con los botones de ajuste, programe la hora a la que la estufa ha de encenderse O. El botón izquierdo (Nhour) sirve para programar las horas y el botón derecho (Mmin.) para los minutos (los minutos se programan de 5 en 5). mer

3 Después de unos 10 segundos, el display de información se pone de nuevo en temp. clock

CLOCK y se enciende el piloto TIMER, señal de que la función del temporizador está activada (fig. H).

4 El temporizador se ocupa de que la temperatura ambiente sea

H: El piloto TIMER indica que el temporizador está activado.

aproximadamente la deseada durante el tiempo programado.

Si desea apagar la estufa de forma manual y para que después vuelva a encenderse con el temporizador, basta con oprimir el botón TIMER (vea capítulo G).

Para anular el ajuste del temporizador, pulse una vez

APAGADO DE LA ESTUFA Existen dos formas para apagar la estufa:

1 Oprima el botón de

M. El display de información saltará a CLOCK

y después de 1 minuto la llama quedará extinguida.

2 Para apagar la estufa de forma manual y de manera que la próxima vez se encienda con el temporizador, oprima el botón TIMER P. Así, no solamente se apagará la estufa propiamente dicha, sino que se activa al mismo tiempo la función del temporizador. Puede se cambiar la hora deseada con los botones de ajuste O (vea capítulo F).

H LA INFORMACION DEL DISPLAY El display de información L no solamente sirve para mostrarle la hora y temperatura (programadas) (capítulo C, E y F), sino que a la vez nos indica eventuales fallos. El código del display le informa del estado:

En caso de producirse un fallo, aparecerá un código en el display de información.

SOLUCION Temperatura dentro de la stufa

Deje enfriar la estufa y vuelva demasiado alta. a encenderla después. Tensión de red interrumpida. Encienda la estufa de nuevo. Termostato averiado. Consultar al distribuidor. Resistencia del quemador averiado. Consultar al distribuidor. Problemas de ignición. Consultar al distribuidor. Seguro anti vuelco. Encender la estufa nuevamente. Mala combustión. Consultar al distribuidor. Temperatura ambiente Si fuese necesario, superior a los 28°C. encender la estufa de nuevo. Ventilador averiado. Consultar al distribuidor. Filtro de aire está sucio, o Limpiar el filtro. bomba de combustible está sucia. Consultar al distribuidor. La estufa ha estado encendida 69 horas sin interrupción y se ha apagado automáticamente. Encienda la estufa de nuevo Combustible agotado. Llenar el depósito extraíble.

-: -(+ cuando parpadea el piloto FUEL)

-: -Falta de ventilacíon.

Mejorar la ventilación.

En caso de producirse fallos no mencionados en esta lista, siempre consultar al distribuidor Zibro Kamin.

APAGADO AUTOMÁTICO Esta estufa está dotada de un sistema de seguridad que apaga la estufa

automáticamente después de 69 horas de funcionamiento sin interrupción. En el display aparecer

. Si lo desea, podrá encender la estufa de nuevo,

M (véase capítulo D).

MODO DE LIMPIEZA AUTOMÁTICA Si la estufa ha funcionado en su máximo de forma continua durante dos horas, el quemador se limpiará automáticamente. Esto se señalará en el display con el

código cl:05, que irá bajando hasta cl:00. En estos 5 minutos la estufa funciona en su mínimo, mientras que el quemador se limpia automáticamente. Después la

estufa empezará a funcionar en su máximo automáticamente.

I EL SEGURO DE NIÑOS El seguro de niños se utiliza para evitar que éstos cambien los ajustes de la estufa

accidentalmente. Cuando la estufa está encendida con el seguro activado, solamente es posible apagarla. Cuando la estufa está apagada, el seguro evita que sea encendida accidentalmente. El seguro de niños se activa, oprimiendo el botón de referencia N y manteniéndolo oprimido más de 3 segundos. A continuación se iluminará el piloto KEY-

I: Cuando el piloto KEYLOCK se ilumina, está activado el seguro de niños.

LOCK (fig. I), en señal de que el seguro de niños está activado. Para desactivar el seguro de niños, mantener oprimido nuevamente el botón KEY-LOCK durante más de 3 segundos.

USO CORRECTO DE LA FUNCION 'SAVE'

La función 'SAVE' permite limitar la temperatura. Cuando esta función está

activada, la estufa se apagará automáticamente, cuando la temperatura ambiente sea 3°C superior a la temperatura programada. Al alcanzar la temperatura

Para activar la función 'SAVE', oprima el botón de referencia Q. El piloto SAVE

centelleará (fig. J). Para desactivar esta función, pulse una vez más el botón SAVE.

J: Cuando el piloto SAVE se ilumina, la estufa se encenderá y se apagará automáticamente, manteniendo la temperatura dentro de un determinado margen.

K También sin el ajuste 'SAVE', la estufa cuida de mantener la temperatura programada aproximadamente, adaptando su capacidad calorífica. 'SAVE' es una posición de ahorro muy práctico.

Cuando el piloto ”FUEL” empieza a iluminarse, la estufa tiene combustible todavía para los 10 siguientes minutos. Ahora es el momento de llenar el depósito. Si no lo

quiere llenar enseguida, oprimiendo el botón ”EXTENSION” S, Ud. puede prolongar este tiempo hasta 90 minutos. De esta forma, la estufa empieza a

funcionar automáticamente en su mínimo. En el display aparece el número 90 que

irá bajando hasta 10. A partir de este momento, la estufa emitirá cada 2 minutos una señal sonora, indicando que hay que rellenar el depósito extraíble. En caso de

K: Cuando el piloto FUEL está encendido, el display de información indica la reserva de combustible, expresado en minutos.

que Usted no reaccione, la estufa se apagará automaticamente y sonará otra señal de advertencia. Ahora, el piloto ”FUEL” parapadeará y en el display parpadean 4 rayas (--:--). Para anularlo, pulse una vez el botón de

Si la estufa ha agotado el combustible, hay que esperar un momento al llenarla la próxima vez. hasta que la estufa esté de nuevo listo para ser usada.

Cuando el piloto VENT comienza a parpadear, es signo de que no hay suficiente ventilación en el habitáculo (fig. L). La estufa se apagará automáticamente.

También puede ser que el filtro de aire esté sucio (Capít. M).

L: Cuando el piloto VENT parpadea, se debe ventilar la habitación.

M Si el piloto VENT continúa parpadeando después de la ventilación extra, consulte al distribuidor Zibro Kamin.

M MANTENIMIENTO Antes de realizar trabajos de mantenimiento, apague la estufa y déjela enfriar. A continuación, desconéctela de la red.

Su estufa Zibro Kamin requiere poco mantenimiento. Lo que sí es preceptivo, limpiar semanalmente con el aspirador el filtro del aire 8 y la rejilla protectora del ventilador 9 así como limpiar la rejilla frontal B con un paño húmedo. Retire regularmente el filtro del aire (fig. M) y límpielo con agua jabonosa. Asegúrese de que el filtro del aire está bien seco, antes de volver a colocarlo en su sitio. Asimismo, controle periódicamente el filtro del combustible:

Filtro del combustible

1 Saque el depósito extraíble 7 de la estufa y retire el filtro del combustible

(fig. N). Este puede gotear; tenga un trapo a mano. 2 Sacuda el filtro del combustible incidiendo en un fondo duro para quitar los posos. (¡Nunca limpiar con agua!). 3 Coloque el filtro del combustible en la estufa.

Se recomienda quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no, podrían formarse manchas tenaces.

No manipule Usted mismo otras piezas de la estufa. Para eventuales

reparaciones, consulte siempre a su distribuidor Zibro Kamin.

Si el cable eléctrico está dañado, tan solo un instalador cualificado esta autorizado para cambiarlo por el tipo H05 VV-F.

N ALMACENAMIENTO (FIN DEL INVIERNO)

Llegado el fin del invierno, guarde la estufa protegida del polvo, si es posible en su embalaje original. El combustible que ha sobrado no lo puede utilizar en el invierno siguiente. Por lo tanto, consúmalo. No obstante, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con respecto a Pequeños Residuos Químicos. En cualquier caso, comience el nuevo invierno con combustible nuevo. Cuando vuelva utilizar la estufa, siga de nuevo las instrucciones (a partir del capítulo A).

O TRANSPORTE Para evitar que la estufa pierda combustible durante el transporte, se deben tomar las siguientes precauciones:

1 Deje enfriar la estufa.

2 Saque el depósito extraíble G de la estufa y retire el filtro del combustible (vea capítulo M, fig. N). Este puede gotear un poco; tenga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa. 3 Coloque el tapón de transporte en el lugar del filtro del combustible (fig. O) y oprímalo bien. Tapón de transporte

4 Transporte la estufa siempre en posición vertical.

P ESPECIFICACIONES Encendido

Combustible parafina líquida para estufas

(placa de base incl.)

bomba manual de combustible

Volumen idóneo del habitáculo (m3)** 35-170

tapón ”manos limpias”, tapón de transporte

Consumo de combustible (g/hora)

Duración de combustión por depósito (hora) 18,7

Consumo eléctrico del encendido 320 W

Contenido del depósito (litros)

* En caso de estar en posición máxima

** Estos valores son a título indicativo

CONDICIONES DE GARANTIA Su estufa Zibro Kamin está cubierta por una garantía de 24 meses, a partir de la fecha de compra. Durante este período, todos los defectos de material o de fabricación serán

arreglados sin coste alguno. Además, se aplican las siguientes reglas:

1 No asumimos ninguna responsabilidad por otros daños, incluido daños indirectos.

2 La reparación o el recambio de piezas efectuado dentro del período de garantía no da lugar a una prórroga de la misma. 3 La garantía no se aplica en caso de que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros. 4 Las piezas que están sujetas a desgaste normal, tales como la alfombrilla del quemador y la bomba manual de combustible, no están cubiertas por la garantía. 5 La garantía se aplica únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna. 6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Zibro Plus. 7 Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador. A fin de evitar gastos innecesarios, le recomendamos lea primero detenidamente el manual del usuario. Si éste no da ningún resultado, lleve la estufa a su distribuidor para su reparación. * Las sustancias muy inflamables - no es el caso del Zibro Plus -, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, pero apáguela inmediatamente. En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.

10 SUGERENCIAS PARA UN USO SEGURO

Advierta a los niños siempre de la presencia de una estufa encendida.

No transportar la estufa cuando esté encendida o esté aún caliente, ni tampoco llenarla de combustible, ni efectuar trabajos de mantenimiento.

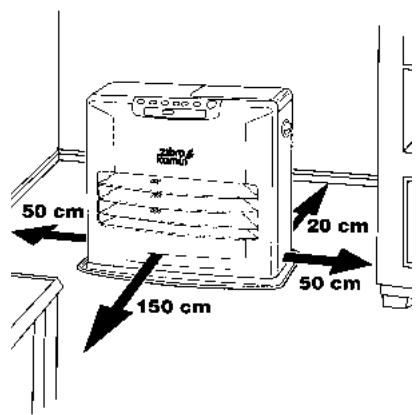

Ponga el frontal de la estufa a una distancia mínima de 1,5 metros de la pared, cortinas y muebles.

No utilice la estufa en habitaciones polvorientas, ya que la combustión no será óptima. No utilice la estufa cerca de un baño, una ducha o una piscina.

Apague la estufa antes de salir de casa o al acostarse. En caso de abandonar el hogar por un período largo de tiempo (p. ej., vacaciones), desenchufe la estufa.

Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello.

No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco

(la luz solar afecta a la calidad).

Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura).

La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio.

Asegúrese siempre de una ventilación suficiente.
