GEBRUIKSAANWIJZING SRE 177 ZIBRO

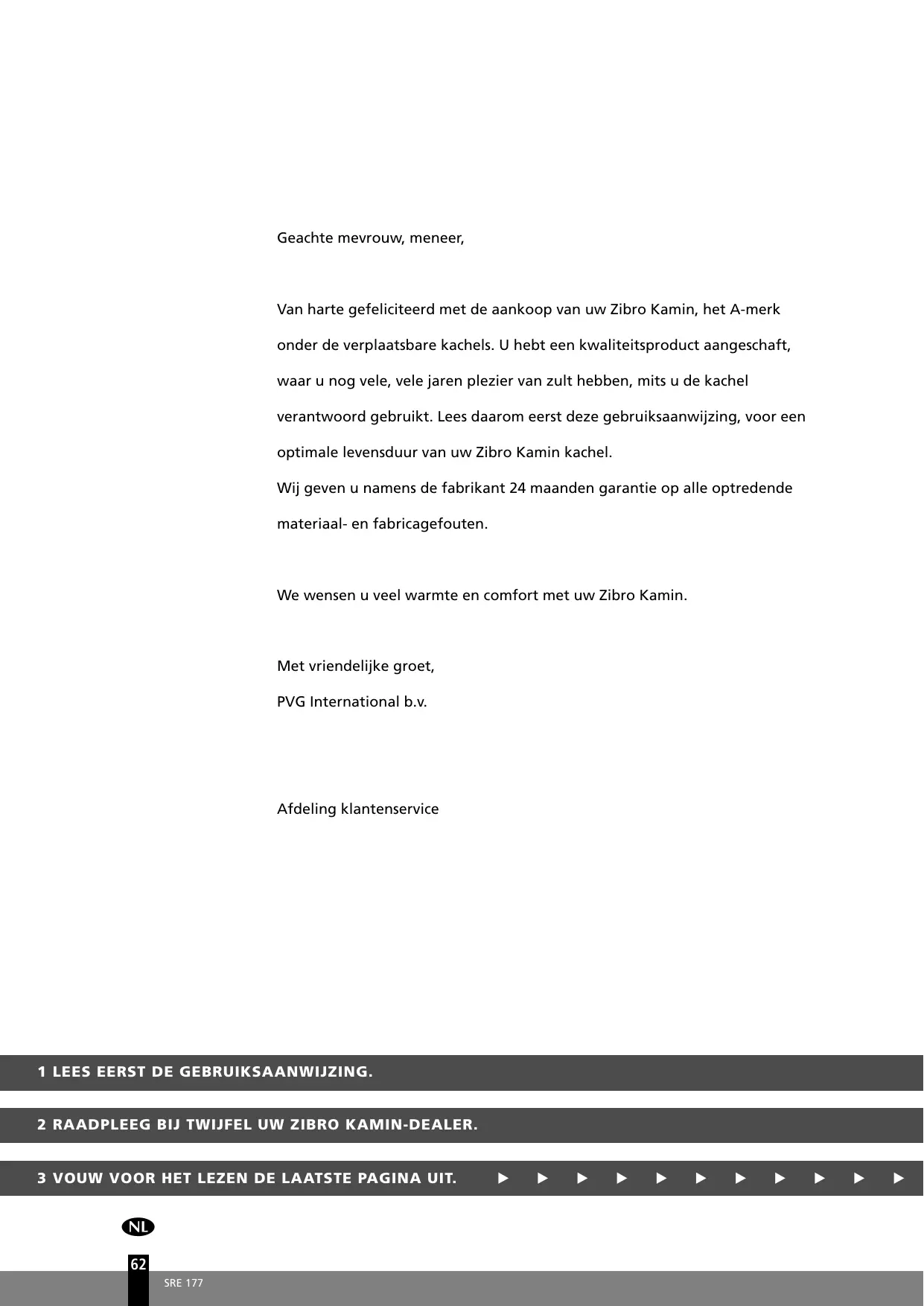

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw Zibro Kamin, het A-merk onder de verplaatsbare kachels. U hebt een kwaliteitisproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt. Leeskaarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro Kamin kachel.

Wij geen u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw Zibro Kamin.

Met vriendelijke groet,

PVG International b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW ZIBRO KAMIN-DEALER.

3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in grote lijnen de stappen die u要去 nemen om uw Zibro Kamin te gebruiken. Voor de precieze handelingen verwijzen wij uaar de HANDLEIDING (pag. 65 en verder).

1 Verwijder alle verpakkingsmaterialen (fig. A).
2 Vul de wisseltank ⑦ (zie hoofdstuk B, fig. D).
3 Steek de stekker in het stopcontact.
4 Ontsteek de kachel met behulp van de -toets (zie hoofdstuk D).
5 Verander zonodig de gewenste temperatuur met behulp van de insteltoetsen (zie hoofdstuk E).
6 Schakel de kachel UIT door op de -toets te drukken.

• De eerste keer zal uw kachel tijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof op een koele, donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met neue brandstof.
• Wanner u stookt met Zibro Plus, bent u verzekerd van de juiste kwaliteit brandstof.
• Indien u overgaat op een ander merk en/of soort kerosine,要去 de kachel eerst hebemaal lately leegbranden.

BELANGRIJKE ONDERDELEN

Voorpaneel
Rooster
Bodemplaat
4 Deksel wisseltank
Bedieningspaneel
Handgreep
Wisseltank
Luchtfilter
9 Ventilatorrooster
10 Thermostat
Stekker + snoer
12 Informatiedisplay
13 -toets
Kinderslot
Insteltoetsen (tijd en temperatuur)
16 TIMER
SAVE-toets
18 Controleampjes
19 EXTENSION-toets
20 Aansluiting Weektimer

Voor elk Zibro Kamin-model geldt een bepaalde minimumruimte waarin u de kachel聹, zonder extra ventilatie kurz gebruiken (zie hoofdstuk P). Als de betreffende ruimtekleiner is dan aangegeven, dient u alkijd een raam of deur op een kier te zetten (± 2,5cm) . Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochtvrij gemaatkijk en/of boven 1500~m liggen. Als er onvoldoende ventilatie (lees: zuurstof) is, slaat de kachel overigens automatisch af. Gebruik uw Zibro Kamin nicht in kelders en andere ondergrondse ruimtes.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien t en comfortabel gebruik van uw Zibro Kamin.

DE JUISTE BRANDSTOF

Uw Zibro Kamin-kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Plus. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

▶ verhoogde kans op storingen
onvolledige verbranding
beperkte levensduur van de kachel
rook en/of stank
aanslag op rooster of mantel

De juiste brandstof is dus essentieel voor een veilig, efficiën en comfortabel gebruik van uw kachel.

De tankdop-openervindt u op de achterzijde van de kachel.
Deze zorgt ervoor dat u schone handen houdt bij het openen van de brandstoftank.

Overleg algijd met de dichtst bijzijnde Zibro Kamin-dealer over de juiste brandstof voor uw kachel.

Deze transportdop vindt u los in de doos. Alleen hiermee kurz u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

A HET INSTALLEREN VAN DE KACHEL

Haal uw Zibro Kamin voorzichtig uit de doos en controllerer de inhoud. Naast de kachel要去 u ook beschikken over:

een brandstofhevelpompje
een transportdop
een tankdop-opener
deze gebruiksaanwijzing

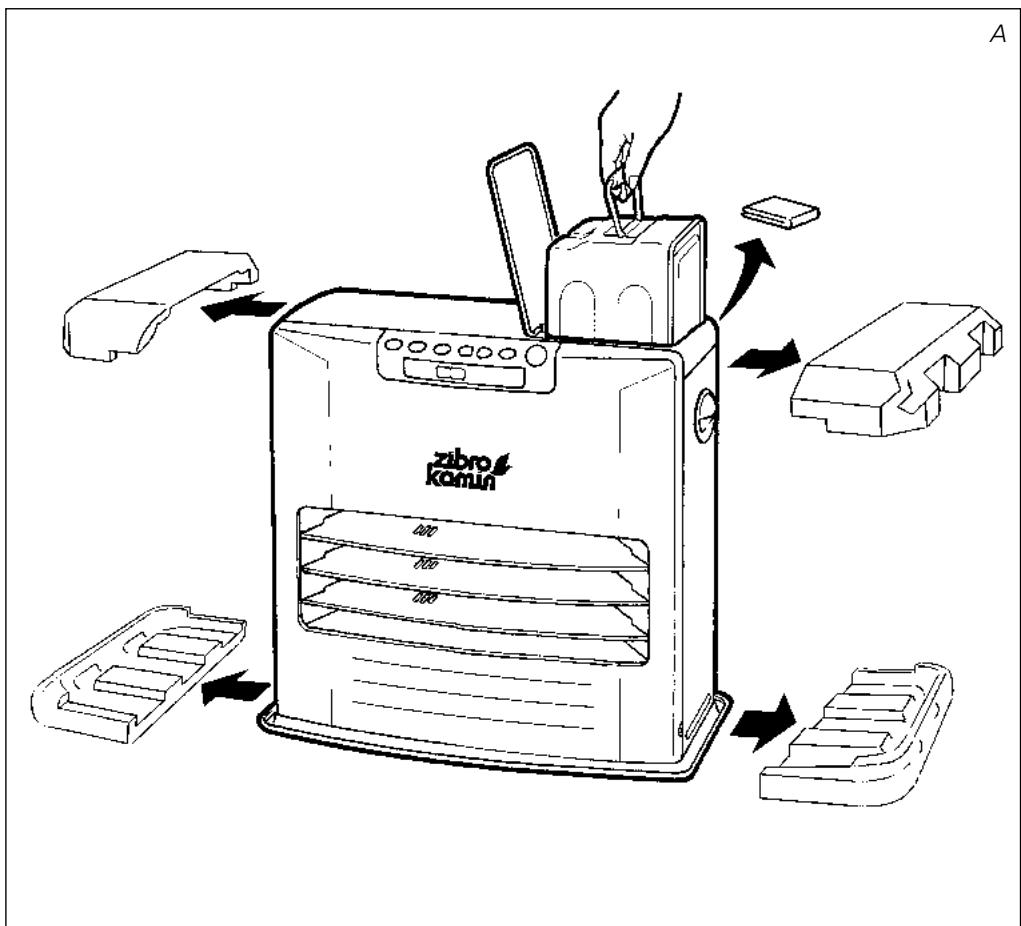

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

2 Open de deksel van de wisseltank 7 en verwijder het verpakkingsmaterialiaal.
3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 De vloer要去 stevig en waterpas়n. Verplaats de kachel als deze nicht waterpas staat. Probeer dit Niet te corrigeren door er boeken of iets anders onder te leggen.
5 Steek de stekker in het stopcontact (220/230 Volt - AC/50 Hz) en stel de juistearend in met behulp van de insteltoetsen (zie hoofdstuk C).
6 Uw Zibro Kamin is nu gebruikskaar.

B VULLEN MET BRANDSTOF

Vul de wisseltank Niet in de woonruimte, maar op een meer geschikte plaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:

1 Zorg dat de kacheluit is.
2 Open het deksel 4 en til de wisseltank 7uit de kachel (fig. B). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven) en schroef de tankdop eraf met behulp van de tankdop-opener (fig. C).

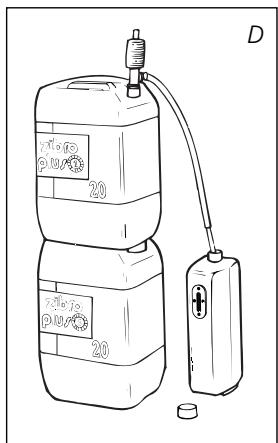

3 Neem het brandstofhevelpompje en stek de gladde, meest stuggle pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. D). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (haar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof de wisseltank in begint te stromen. Als dat eenmaal het geval is, hoeft u Niet meer te knijpen.
6 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. E). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje waar los te draaien (haar links). Maak de tank nooit te vol. Vooral Niet als de brandstof erg koud is (brandstofzetuit als deze warmer wordt).

F: Als het lampje CLOCK
niet meer knippert, staat deijd vast ingesteld.

G: Links de gewenste temperatuur, rechts de gemeten temperatuur.

7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank met behulp van de tankdop-opener. Deze LASTekest u na gebruik wee bevestigen op dechterzijde van de kachel. Veeg eventueel gemorste brandstof weg.
8 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

C HET GOED ZETTEN VAN DE KLOK

De juisteijd kunt u alleen instellen als de kachel Niet brandt, maar de stekker wel in het stopcontact zit. U gezruikt hiervoorde insteltoetsen 15. Druk eerst op een van beiden toetsen om deze functie in te schakelen (het lampje CLOCK en het informatiadisplay 12 gaan dan knipperen). VervolgensUCT u de uren instellen met de linkertoets (Vhour) en de minuten met de rechtertoets (Amin.). Door eénmaal te drukken, verhoogt u de waarde stap voor stap. Wanner u de toets ingedrukt houdt, loopt de waarde op tot u de toets loslaat. Na ongeveer 10 seconden stopt het knipperen en staat de instelling vast. Vijf minutes na het uitschaken van de kachel, verdwijnt de informatatie op het display en komt de kachel in de stand-by stand. Door op een willekeurige toets te drukken, worden dearend weer zichbaar.

Als de stekker langer dan 10 Minutes uit het stopcontact is geweest (of de stroom is uitgeallen), moet u dearend opnieuw instellen.

D HET AANMAKEN VAN DE KACHEL

Een neue wachelveroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie. Maak de kachel altijd aan met behulp van de 山 -toets 13. Gebruik nooit lucifers of een aansteker.

Om de kachel te ontsteken, hoeft u alleen even op de 山 -toets te drukken. Deze gaat dan knipperen, ten teken dat de ontstekingsprocedure in werkig is. Dit duurt even. Als de kachel eenmaal brandt, blijft de 山 -toets rood.

Het informatiadisplay 12 toont twee getallen. Aan het lampje ernaat kutu zien dat deze betrekking hebben op de temperatuur (fig. G). Onder ROOM staat de huidige temperatuur, verwijl onder SET de ingestelde temperatuur worden vermeld. Deze LASTKEKTU VERANDEN met behulp van de insteltoetsen (zie hoofdstuk E).

E HET INSTellen VAN DE GEWENSTE TEMPERATUUR

U kurz de ingestelde temperatuur alleen veranderen als de kachel aan is. U gebruikt hiervoor de insteltoetsen 15. Druk eerst op een van beiden toetsen om deze functie in te schakelen (het lampje TEMP naast het informatiadisplay 2 goats dan knipperen). Vervolgens kurz u de gewenste temperatuur verhogen door op de rechtertoets (A min.) te drukken of verlagen met de linkertoets (hour). Na ongeveer 10 seconden stopt het lampje met knipperen en staat deinstelling vast (fig. G). U kurz de temperatuur instellen op minimaal 6^ en maximaal 28^ .

Als de stekker langer dan 10 Minutes uit het stopcontact is geweest (of de stroom is UITgevallen), springt de temperatuur wee op de standardwaarde van 20^ .

H: Het contrôlelampje TIMER geeft aan dat de timerfunctie is ingeschakeld.

Bij storingen ziet u in het informatiadisplay wat er aan de hand is.

F HET BENUTTEN VAN DE TIMER

Met behulp van de timer=kunt u de kachel automatisch latent aanslaan, op een vooraf ingesteldeijd. Om de timer te+kunnen instellen要去 de juiste tijd zijn ingesteld (zie hoofdstuk C) en要去 de kacheluit�n. UGaat als volgt te werk:

1 Druk op de -toets en meteen daarna op de toets TIMER. Het lampje TIMER en het informatiadisplay gaan nu knipperen.
2 Stel dearend in waarop de kachel moet aanslaan, met behulp van de insteltoetsen 15. De linkertoets (Vhour) is voor de uren, derechtertoets (Amin.) voor de minuten (verspringt per 5 minute).
3 Na ongeveer 10 seconden springt het informatiedisplay waar op CLOCK en gaat het contrôlelampje TIMER branden, ten teken dat de timerfunctie is ingeschakeld (fig. H).
4 De timer zorgt ervoor dat de ruimte op de ingesteldeijd bij benadering op de gewenste temperatuur is.

Als u de kachel wilt uitzetten en met de timer wiltCTXlen aanslaan,hoeft u alleen maar de toets TIMER in te drukken (zie hoofdstuk G).

Om de timerinstelling ongedaan te make, drukt u eénmaal op de -toets 13.

G HET UITZETTEN VAN DE KACHEL

U hebte twee möglichkheden om de kachel uit te zetten:

1 Druke toets in. Het informatiedisplay springt dan op CLOCK en binnen ongeveer een minuut is de vlam gedoofd.
2 Wonneer u de kachel wilt uitzetten en de volgende keer met de timer wilt latent aanslaan, drukt u op de toets TIMER 16. Dan slaat nicht alleen de kachel af, maar worden tegelijk de timerfunctie ingeschakeld. U=kunt de gewenste tijd veranderen met de insteltoetsen 15 (zie hoofdstuk F).

H WAT HET INFORMATIEDISPLAY U VERTELT

Het informatiadisplay 12 is nicht alleen bedoeld om u de (ingestelde)ijd en temperatur te tonen (hoofdstuk C, E en F), maar ook voor het melden van storingen. De code in het informatiadisplay vertelt u dan wat er aan de hand is:

CODE

E-0

F-0

INFORMATIE

Te hoge temperatuur in de kachel

Netspanning onderbroken

ACTIE

Afkoelen en opnieuw aanmaken

I: Als het lampje KEY-LOCK oplicht, is het kinderslot ingeschakeld.

J: Als het lampje SAVE oplicht, slaat de kachel automatisch aan en uit, om binnen een bepaald temperatuurbereik te blijven.

E-1	Thermostat defect	Dealer informeren
F-1	Brander-thermister defect	Dealer informeren
E-2	Startproblemen	Dealer informeren
E-5	Omvalbeveiliging	Kachel opniewa anmaken
E-6	Slechte verbranding	Dealer informeren
E-7	Kamertemperatuur	Indien nodig kachel
	hoger dan 28°C	opnieuw aanmaken
E-8	Aanjagermotor defect	Dealer informeren
E-9	Luchtfilter verwuild, thereof	Filter reinigen
	Brandstofpomp verwuild	Dealer informeren
69 Hr	De kachel heeft 69 uw onafgebro-ken gebrand en is automatisch
	afgeslagen	Kachel opnieuw aanmaken
---:---(+ knipperendFUEL-lampje)	Brandstof op	Wisseltank vullen
---:---(+ knipperendVENT-lampje)	Te weinig ventilatie	Beter ventileren

Bij storingen waarin deze tabel Niet voorziet, dient u.altijd uw Zibro Kamin-dealer te raadplegen.

AUTOMATISCHE UITSCHAKELING

Deze kachel is uitgerust met een veiligheidssystem dat er voor zorgt dat de kachel na 69增高 onafgebrozen automatisch aufslaat. Het display geeft dan 59H -weer. Indien u dit wenst kunt u de kachel waar aanzetten door op de -toets te drukken (zie hoofdstuk D).

AUTOMATISCHE REINIGINGSFUNCTIE

Indien de kachel twee uur continu op+zijn hoogste stand brandt, zal de brander zichzelf automatisch reinigen. Dit worden aangegeven in het display met de code CL:05, teruglopendaar : . Gedurende deze 5 minuten brandt de kachel op+zijn laagste stand, waardoor de brander zichzelf reinigt. Hierna schakelt hij automatisch wee hier de hoogste stand.

I HET KINDERSLOT

Het kinderslot sunt u gebruiken om te voorkomen dat een kind per ongeluk de instellenen van de kachel verandert. Tijdens het branden kan de kachel dan enkel nog worden uitgeschakeld. Als de kachel al uit is, voorkomt het kinderslot ook dat de kachel per ongeluk wordt aangemaaakt. U activeert het kinderslot door de betreffende toets 14 langer dan 3 seconden ingedrukt te houden. Het controelampje KEY-LOCK Licht dan op (fig. I), ten teken dat het kinderslot is ingeschakeld. Om het kinderslot uit te schakelen drukt u nogmaals longer dan 3 seconden op de toets KEY-LOCK.

J HET JUISTE GEBRUK VAN 'SAVE'

Met de functie 'SAVE'=kunt u de temperatuur begrenzen. Als deutsche functie is ingeschakeld, zal de kachel automatisch afslaan indien de kamertemperatuur 3^ boven de ingestelde temperatuur kommt. Als de kamertemperatuur verwolgens weeop de ingestelde temperatuur komt, zal de kachel automatisch wee aanslaan.

U activeert de instelling 'SAVE' door de betreffende toets ⑦ in te drukken. Het contrôlelampje SAVElicht dan op (fig. J). Door nogiens op de toets SAVE te drukken, schakelt u deze functie weeer UIT.

K: Als het controleampje FUEL brandt, ziet u in het informatiedisplay voor hoeveel minuten u nog brandstof hebt.

L: Als het controelampje VENT knippert, is dat een teken dat u extra moet ventileren.

Ook zonder de instelling 'SAVE' zorgt uw kachel ervoor dat de ingestelde temperatuur bij benadering worden gehandhaafd, door zich verwarmingscapaciteit aan te passen. 'SAVE' is een Spaarstand die u bijvoorbeeld gezruikt wanner u Niet in de ruimte aanwezig bent, of om deze vorstvrij te houden.

K HET CONTROLELAMPJE 'FUEL'

Als het contrôlelampje FUEL begint te branden, heeft u nog voor 10 minutes brandstof. Deze resterende vrij ziet u verstreijken in het informatiadisplay (fig. K). Er staan u nu twee möglichkheden ter beschikking:

u verwijdert de wisseltank uit de kachel en vult deze, buiten de woonruimte, met neue brandstof (zie hoofdstuk B)
u drukt de knop EXTENSION in. Door deze knop in te drukken verlangt u de brandtijd. De kachel schakelt dan namelijk automatisch waar+zijn laagste verwarmingsstand. In het display verschijnt de resterendearend in Minutes, die zar teruglopen maar 10. Bij het bereiken van het getal 10, volgt om de twee minutes een waarschuwingssignaal, ten teken dat u de wisseltank要去 bijvullen. Reageert u Niet, dan gaat de kachel vanzelfuiit. Ook dan klinkt een waarschuwingssignaal. Het controelampje FUEL knippert nu en in het informatietdisplay knipperen vier streepjes (---) U=kunt dit stoppen door eenmaal op de -toets te drukken.

Als de kachel helemaal leeggebrand is geweest, moet u na het bijvullen even geduld hebben voordat de kachel wee gebruiksklaar is.

L HET CONTROLELAMPJE 'VENT'

Als het controleampje VENT begint te knipperen, is dat een teken dat de ruimte onvoldoende worden geventileerd (fig. L). De kachel zal vanzelf uitgaan.

Blijft het contrôlelampje VENT nog branden nadat u extra hebt geventileerd, raadpleeg dan uw Zbro Kamin-dealer.

M ONDERHOUD

Voordat u onderhoud pleegt, dient u de kachel UIT te zetten en te lately afkoelen. Trek verrolgens de stekker UIT het stopcontact. Uw Zibro Kamin vergt weinig onderhoud. Wel dient u elke week even het luchtfilter 3 en het ventilatorrooster 9 te reinigen met een stofzuiger. Het rooster 2 reinigt u met een vochtige doeck. Neem het luchtfilter er nu en dan even af (fig. M), om het te reinigen met een sopje. Zorg dat het luchtfilter goed droog is, voordat u het terug plaatst.

Controleer ook met enige regelmaat het brandstofzeefje:

Haal de wisseltank ⑦uit de kachel en verwijder het brandstofzeefje (fig. N). Dit kan wat nadruppelen; houd een doeke bij de hand.
Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijderen. (Nooit reinigen met water!)
3 Plaats het brandstofzeefje wee in de kachel.

We raden u verder aan om stof en vlekken bijtijds af te nemen met een vochtigdoek, waar dat er anders hardnekkige vlekken hunnen ontstaan.

N OPSLAG (EINDE STOOKSEIZOEN)

Berg de kachel aan het einde van het stookseizoen stofvrij op, zo möglichk met gebruik van de originele verpakkingsmaterialen.

Overgebleven brandstof kunt u een volgend stookseizoen nicht meer gebruiken. Maak deze dus op. Houdt u toch wat over,gooi deze brandstof dan nicht weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.

Begin het neue stookseizoen in elk geval met neue brandstof en raadpleeg opnieuw deze gebruiksaanwijzing.

O VERVVOER

Om te voorkomen dat uw kachel tijdens het transport brandstof lekt, moet u de volgende maatregelen nemen:

1 Laat de kachel afkoelen.
Haal de wisseltank uit de kachel en verwijder het brandstofzeefje (zie hoofdstuk M, fig. N). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.

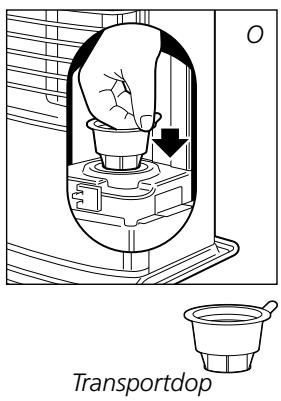

3 Duw de transporte dop op deplaats van het brandstofzeefje (fig. O) en druk deze goed aan.
4 Vervoer de kachel.altijdrechtop.

P SPECIFICATIES

Ontsteking	elektrisch	Afmetingen (mm)	breedte	550
Brandstof	kerosine	(inclusief bodemplaat)	diepte	328
Capaciteit (kW) max.	3,9		hoogte	445
Capaciteit (kW) min.	1,05	Accessoires	brandstofhevelpomp
Geschikte ruimte (m3)**	35-170	tankdop-opener, transportdopje
Brandstofverbruik (l/uur)*	0,406	Netspanning	220V/230V
Brandstofverbruik (g/eur)*	325		-- AC/50 Hz
Brandduur per tank (uur)*	18,7	Elektrisch verbruik	ontsteking 320 W
Inhoud wisseltank (liter)	7,6		continu 36 W
Gewicht (kg)	12

• Bijinstalling op maximale stand **Opgeveen waarde is indicatif

Q DE GARANTIEVOORWAARDEN

U krijgt op uw Zibro Kamin kachel 24 maanden garantie vanaf de aankoopdatum. Binnen dezeperiode worden alle materiala- en fabricagefoutenkesteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veranderingen zijn aangebracht, nicht originexe onderdelen zijn gemonteerd of reparaties aan de kachel zich verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals het brandermatje en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zich*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan, komen algijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijkuit. In moodgeallen kurz u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

10 TIPS VOOR EEN VEILIG GEBRUIK

1 Wijs kinderen als tijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel nicht als alles brandt of nog heet is. In dat geval ook nicht bijvullen en geen onderhoud verrichten.

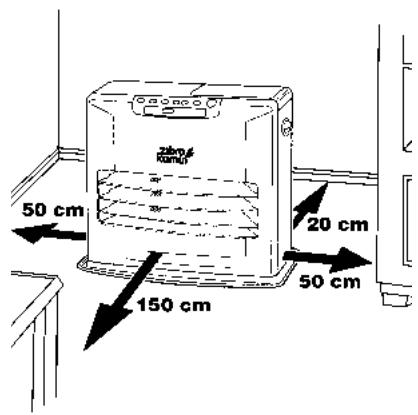

3 Plaats de Voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels.
4 Gebruik de kachel Niet in stoffige ruimtes, of opplaatsen waar het sterk tocht. U krijgt dan geen optimale verbranding. Gebruik de kachel nooit in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.
5 Zet de kachel uit voordat u vertrekt of maar bed gaat. Bent u langere hijd weg (bv.vakantie),trek dan ook de stekker uit het stopcontact.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemdetankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof algijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaatsen waar schadelijke gassen of dampen aanwezig+kennen zijn (bv.uitlaatgassen of verfdampen).
9 Het rooster van de kachel wordt heet. De kachel mag nicht afgedekt worden (brandgevaar).
10 Zorg.altijd voor voldoendeventilatie.
