MANUALE UTENTE R420E ZIBRO
Resistencia con filamento parte
LA ESTUFA SE APAGA LENTAMENTE.
ALMACENAMIENTO (fin del inviero)
Ci congratuliamo con per l'acquisto di una Zibro, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro, Le consigliamo di leggere con attenzione le istruzioni prima dell'uso.
A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.
Le auguriamo molto calore e comfort con la Sua Zibro.
Cordiali saluti,
PVG International b.v.
Servizio clienti
1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE DELLA ZIBRO.
3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.
OSSERVAZIONI
SULL'USO GENERALE
Qu di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 65 in poi).
1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 9 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura H).
3 Porre le batterie nelle scomparto (cfr. capitolo A, figura F).
4 Controllare che la camera di combustione ④ sua in posizione eretta (cfr. capitolo A, fig. E).
5 Accendere la stufa, premendo contemporaneamente verso il basso sua il regolatore della fiamma ② che la pulsante di accensione ③ (cfr. capitolo C, fig. J e K).
6 Dopo l'accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funzione bene (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).
- La prima volta, durante la combustione, la stufaavra quei qual particolare odore di 'nuovo'.
- Conservare il combustibile in un luogo buio ed asciutto.
- Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
- Quando si fa uso di Zibro Extra o Zibro Kristal, si è sicuri di utilizzato combustibile di qualità.
- Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi è piu traccia del vecchio combustibile
COMPONENTI PRINCIPALI
Pulsante di spegnimento (per arresto d'emergenza)
Manopola
3 Pulsante di accensione
4 Camera di combustione
5 Maniglia della camera di combustione
6 Indicatore del combustibile
Griglia
Sportellino del serbatoio estrabile
Serbatoio estraibile
10 Indicatore del combustibile nel serbatoio estraibile
Resistenza
12 Scomparto delle batterie
13 Sistema di controllo della qualità dell'aria
14 Display (E-Guard)
15 Bloccagio per l'altezza dello stoppino
Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e confortevole della stufa.
OSSERVAZIONI GENERALI
VENTILARE SEMPRE SUFFICIENTE
Questa stufa è dotata di un sistema di controllo della qualità dell'aria ⑧. Nel caso in cui il locale dove viene utilizzata la stufa sia troppo piccolo o non sufficientemente aerato, l'apparecchio si spegne automaticamente. Per un riscaldamento confortevole e sicuro, assicurarsi che nell'ambiente ci sia sufficiente ventilazione.
Nota: per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tenere una finestra o una porta leggermente aperta.
Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo K). Se lo spazio è più piccolo di quello indicato, Occorre sempre après leggermente una finestra o una porta (± 2,5 cm). Questo valeanche per locali molto isolati o ricerca ventilazione e/o situati al di sopra dei 1500 metri. Non usare la stufa portatile in cantine o altri spazi sotterranei.
IL "SAFE TOP"
La stufa è provvista di un "safe top". Questo fa diminuire il calore del tettuccio. In questa maniera si riduce il numero di incidenti causati dal contatto con la parte superiore della stufa. Attenzione: il tettuccio diventa più molto caldo.
Evitare dunque agli contatto con il tettuccio e la griglia.

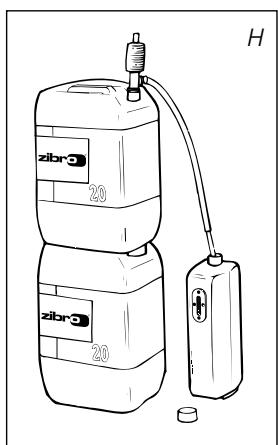

IL COMBUSTIBLE GIUSTO
La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Extra o Zibro Kristal, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può essere seguente problemi:
accumulo eccessivo di catrame sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo di colore bianco sulla griglia o sul rivestimento.
Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.
Consultare sempre il rivenditore Zibro a Lei più vicino per la scelta del combustibile adatto alla stufa.
Questo tappodi
trasporto si trovava nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
I'uso.Conservare con cura!
A INSTALLAZIONE DELLA STUFA
1 Estrarre con cautela la Zibro alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:
- una pompa a sifone per il combustibile
un tappo per il trasporto
le istruzioni d'uso

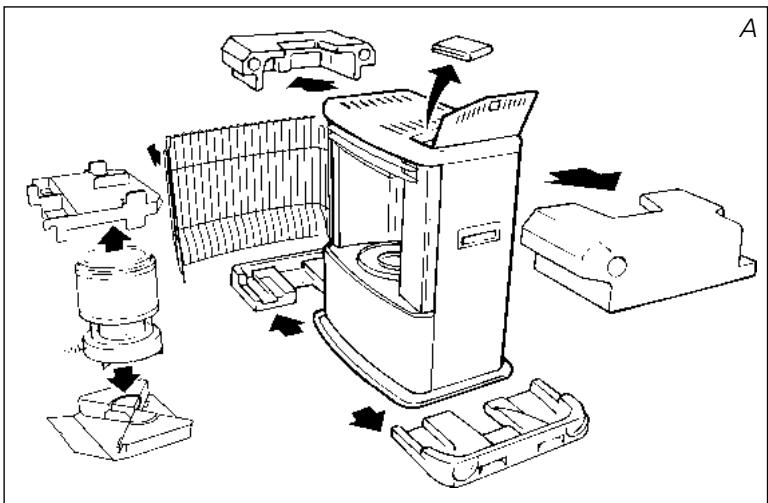

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.
2 Togliere il resto del materiale d'imballaggio:
Togliere il materiale d'imballaggio in corrispondenza della griglia
Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.
Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
Togliere la camera di combustione alla stufa. Rimuovere il materiale d'imballaggio sostostante (fig. D).
Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia ⑤ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Apire lo sportellino del serbatoio estrabile 3 e togliere il pezzo di cartone.
3 Riempire il serbatoio estrabile come indicate nel capitolo B.
4 Porre le batterie nell'apposto scomparto ② sul lato posteriore della stufa (fig. F). Fare attentione ai poli + e -.
5 Il pavimento deve essere robusto e perfettamente piano.
6 Adesso la Zibro è pratica per l'uso.
B RIFORNIMENTO DEL COMBUSTIBLE
Non riempire il serbatoio estraibile nella spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:
Assicurarsi che la stufa sua spenta.
2 Apriere lo sportellino 8 ed estrarre il serbatoio 9 alla stufa (fig. G). Attenzione: il serbatoio può rilasciare quale goccia. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo.
3 Prerende la pompa a sifone per il combustibile ed insere il tubo liscio, più rigido, nella tanica. Assicurarsi che esta sia più in alto rispetto al serbatoio estrabile (fig. H). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la valvola che si trova sopra la pompa (verso destra).
5 Premere alcune volte la pompa, fino a che il combustibile non comincía a scorrere nel serbatoio estraibile. In seguito, non occorre più premere.
6 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 10 (fig. l).Se quello è piano, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile riscaldandosi,si espande e tende a fuoriuscire).
7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la tanica e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio. Ascugare eventuali traccce di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere lo sportellino.
Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.
Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino cui impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.
Prima di accendere la stufa, guardare sempre l'indicatore del combustibile 6 per assicurarsi che nel serbatoio estaibile vi sia una quantità sufficiente di combustibile.
Accendere sempre la stufa con l'ausilio della resistenza di accensione 1. Non usare mai fiammiferi o un ascendino.
Compiere le seguenti operazioni:
1 Accendere la stufa girando la manopola 2 a destra (fig. J). Esercitando una leggera pressione il regolatore cui possere girato ulteriormente; il regolatore torna da se alla posizione originale. In quello modo la posizione dello stoppino è al massimo e il meccanismo di sicurezza è inserito.
2 Premere il pulsante di accensione ③ (fig. K), esercitando una lieve pressione. Non appena scaturità la fiamma nella camera di combustione ④, rilasciare il pulsante dell'accensione.
Se la stufa non riesce a stare accesa, significa che le batterie devono essere sostituite. É meglio utilizzato batterie alcaline nuove (4x lavorato D).
Quando la stufa è nuova, la manopola non è bloccata, per cui prima di portare lo stoppino nella posizione giusta per l'accensione (capitolo C), girare tutte la manopola (fig. L) in senso anti-orario.
Dopo l'accensione della stufa controllare sempre che la camera di combustione 4 sua nella posizione corretta, spostandola con la maniglia 5 leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenirenza intoppi. Se la camera di combustione non si trovava nella posizione corretta, si avranno fumo e fuliggine.
Dopo l'accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene. Una fiamma troppo alla cui provocare fumo e fuliggine, nella una fiamma troppo bassa cui provocare cattivi odori. Nella pagina accanto al pieghevole si cui videere il limite minimo e massimo della fiamma (fig. P). La fiamma cui esser leggermente regolata con il regolatore della fiamma (fig. K).
Se la fiamma rimane troppo Bassa, occorre regolare l'altezza dello stoppino (cfr. capitolo F).
Le cause di una fiamma troppo Bassa possono essere le seguenti:
combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (aprire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostituire lo stoppino: cfr capitolo M)
Se il locale non è sufficientemente ventilato, si udirà un segnale acustico intermittente e si accenderà la spia VENT (gialla) (fig. Q). Una volta che questo segnale è stato rilevato, provvedere ad augmentare la ventilazione del locale (p.es.ollipop un pò di più una porta o una finestra), casi da evitare che la stufa si spenga. Dop o aver aerato il locale, la spia VENT ed il segnale acustico si spegneranno. Se la ventilazione continua ad essere insufficiente, la stufa si spegne di nuovo automaticamente. Dop o aver aumento la ventilazione del locale (p.es.ollipop un pò di più una porta o una finestra) siouldi riaccendere la stufa.
Questa stufa è dotata di un sistema di sicurezza che ne assicura lo spegnimento qualora venga estratto il serbatoio.
Per accendere di nuovo la stufa è necessario insere il serbatoio di ricambio nel-l'apposto spazio e seguire le istruzioni indicate nel capitolo C.
E SPEGNIMENTO DELLA STUFA
Lasciare bruciare la stufa ± 1 minuto al minimo. Premere il pulsante de spegnimento ①. La fiamma si spegne da sola (fig. L).
In caso d'emergenza, specnere la stufa con il pulsante di sicurezza (fig. L).
F REGOLAZIONE DELL'ALTEZZA DELLO STOPPINO
Dopo un certo periodo, la combustione non è più abbastanza alta (capitolo D). In tal caso, occorre regolare l'altezza dello stoppino per migliorare la combustione. A tale proposito la stufa deve essere spenta. Compiere le seguenti operazioni:
1 Premere il pulsante di sicurezza (fig. L).
2 Togliere la manopola della stufa ② sfilandola alla sua sede,osi si vedrà il dispositivo di blocco dell'altezza dello stoppino ⑤.
3 Tirare l'anello di plastica tenendolo fra pollice ed indice. Ruotarlo versus l'alto e portarlo alla posizione 2 o 3 (fig. R). Premere con cautela l'anello, in modo che la scanalatura chiuda di nuovo la paettina.
4 Premere con cautela la maniglia del regolatore della fiamma, per riportarla alla posizione originale. A tale proposito, occorre osservare il lato posteriore del tappo, per determinare la posizione corretta.
Se la regolazione dell'altezza dello stoppino non porta all'effetto desiderato, occorre lasciare funzionare la stufa fino a che non vi è più combustibile (capitolo H).
Se durante la combustione l'altezza della fiamma rimane ancora Bassa e lo stoppino è nella posizione 3, consultare il rivenditore oppure sostuire lo stoppino: CFR capitolo M.
Se in seguito alla regolazione dello stoppino l'altezza della fiamma fosse troppo alta, (fig. P) mettete il bloccaggio sul numero inferiore, altri si formeranno fumo e fuliggine.
G GUASTI, CAUSE E SOLUZIONI
Se non si riesce a risolvere un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore Zibro.
NON SI RIESCE AD ACCENDERE LA STUFA.
Le batterie non sono installate correttamente nella scomparto. Controllare (fig. F).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Riempire il serbatoio estrabile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
La levetta di accensione e quella di regolazione sono state premute. con troppa forza verso il basso. Premere con meno forza (capitolo C).
La resistenza di accensione 1 è rota. Consultare il proprio rivenditore.
FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.
La camera di combustione 4 non è stata installata correttamente. Correggerne la posizione con la maniglia 5, fino a spostarla lavoramente verso sinistra e verso destra.
L'altezza della fiamma non è ottimale. Cfr. la figura P e le istruzioni contenate nel capitolo D.
Il combustibile è vecchio. Cominciare agli stagione fredda con nuovo combustibile.
Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
All'interno della la stufa si ha un accumulo di polvere. Rivolgersi al rivenditore.
L'altezza dello stoppino non è stata regolata. Cfr. capitolo F.
LA STUFA SI SPEGNE LENTAMENTE.
Il serbatoio estrabile è vuoto.
Cfr. il capitolo B.
Nel serbatoio inferiore vi è dell'umidità.
La resistenza
filtro
Rivolgersi al rivenditore.
Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.
Si fa uso di combustibile vecchio. Cominciare agli stagione fredda con combustibile nuovo.
LA STUFA CONTINUVA A BRUCIARE AL MINIMO.
Lo stoppino è troppo basso. Regolare l'altezza dello stoppino ad una posizione più alta (cfr. capitolo F).
Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estrabile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Il locale non ha una ventilazione sufficiente. Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.
LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.
Si fa uso di un combustibile sbagliato, troppo volatile. Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Lo stoppino è troppo alto. Regolare l'altezza dello stoppino a una posizione più Bassa (cfr. capitolo F).
H LA MANUTENZIONE
La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, onde evitare la formazione di macchie dificili da rimuovere. Normalmente, sono solo tre le parti che si consumano.
1. LE BATTERIE
Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.
2. LO STOPPING
Per prolungare la durata dello stoppino, soprattutto quando si notatione che la fiamma diventa più debole, occorre agli tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Cosi facendo più darsi che la stufa faccia cattivo odore; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.
3. LA RESISTENZA
La resistenza dura di più se accende la stufa correttamente.
Sostituite lepile in tempo e state attenti a non premere troppo energicamente i tasti verso il basso. Quando la resistenza è rota, devese essere sostuita.
IL Filtro

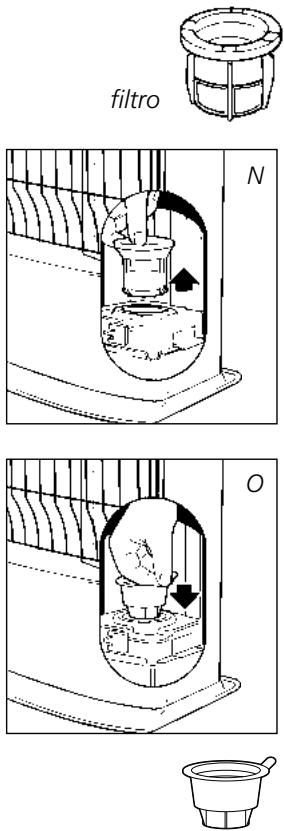

Controllare periodicamenteanche il filtrodel carburante: Togliere il serbatoio estrabile e il filtrolo alla stufa (fig.M).Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrlo su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua).Riporre il filtrolo nella stufa.
L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.
Prima di procedere alla manutenzione lasciare raffreddare la stufa.
tppo per il trasporto
IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)
Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:
1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare sono ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 12 e conservarle in un luogo asciutto.
5 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la prossima stagione. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformamente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni.
6 Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).
J TRASPORTO
Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:
1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑨ nella stufa e rimuovere il filtro del combustibile (fig. N). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrro (fig. O) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.
K SPECIFICHE
| Accensione | elettrica | Dimensioni (mm) | larghezza | 428 |
| Combustibile | petrolio | (con piasta inferiore) | profondità | 295 |
| Capacità (kW)* | 2,70 | | altezza | 513 |
| Spazio riscaldabile (m3)** | 45-95 | Accessori pompa a sifone per il combustibile |
| Consumo di combustibile (l/ora)* | 0,281 | | tappo per il trasporto |
| C di combustibile (g/ora)* | 225 | Batterie necessarie | 4x LR20, MN 1300 |
| Autonomia (ora)* | 14,0 | | | 1,5V |
| Capacità serbatoio estraibile (litri) | 4,0 | Tipodi stoppino | | F |
| Peso (kg) | 9,0 | | | |
- Con regolazione al massimo ** | valori riportati sonoindicativi
L CONDITIONI DELLA GARANZIA
La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:
1 La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.
Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.
- Le sostanze altamente inflammabili sono portare ad una combustione non controllabile, con fiamme pericolose come conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.
10 CONSIGLI PER UN USO SICURO
1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi en non porla in luoghi dove vi è una forte corrente d'aria. In entrambi i casi non siavrà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La parte superiore della stufa diventa molto calda. La stufa non può essere coperto (pericolo d'incendio). Evitare agli contatto con il tettuccio e la griglia.
10 Assicurarsi sempre che la ventilazione sia sufficiente.
SOSTITUZIONE DELLO STOPPINO
M PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.
1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal suo comparto.
3 Sollevare la griglia alla'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
4 Sfilare la manopola alla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare e togliere tutto il blocco.
8 Togliere la vite dal pernio tendendo fermo il supporto e rimuoverlo insieme alla molla.
9 Girare completeness il permio in senso orario ettogliere l'anello porta stoppino (stoppino compreso).
10 Sollevare l'anello porta stoppino e toglierlo dal camino d'aspirazione.
11 Comprimere lo stoppino per liberarlo dai tre puniti di anchoraggio e sfilarlo dall'anello porta stoppino. Indossare i quanti e assicurarsi di averre a portata di mano un recipiente dove mettere lo stoppino vecchio.
12 Reinserire lo stoppino nell'anello porta stoppino rispetto il giusto verso indicato sullo stoppino stesso.
13 Inserire l'anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l'incavo dell'anello porta stoppino alla parte di destra e girare il pernio completamente a sinistra.
14 Inserire la regolazione dello stoppino (la posizione dello stoppino dovrebbe essere regolata sul n^ 1 ), la molla ed il supporto. Riavvitare la vite che tiene fermo il pernio.
15 Rimettere aippo il piano di combustione.
16 Avvitare gradualmente i galletti seguito una sequenza a croce (1-3-2-4).
17 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola completeness versuso destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controlo. Se lo stoppino non si abbassa completeness, non è stato montato bene nel suo meccanismo. In quello caso la procedura deve essere ripetuta a partire dal n° 12. Sfilare la manopola alla stufa.
18 Rimettere al suoippo il mantello e riavvitare le tre viti. Rimettere aippo la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticale, prendenda alla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
19 Rimettere al suoippo il serbatoio pieno e riporre le batterie nell'apposto vano (fare attenzione ai poli + e-). Dop o aver rimesso aippo il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.
