BRUGSANVISNING SRE 188 E ZIBRO

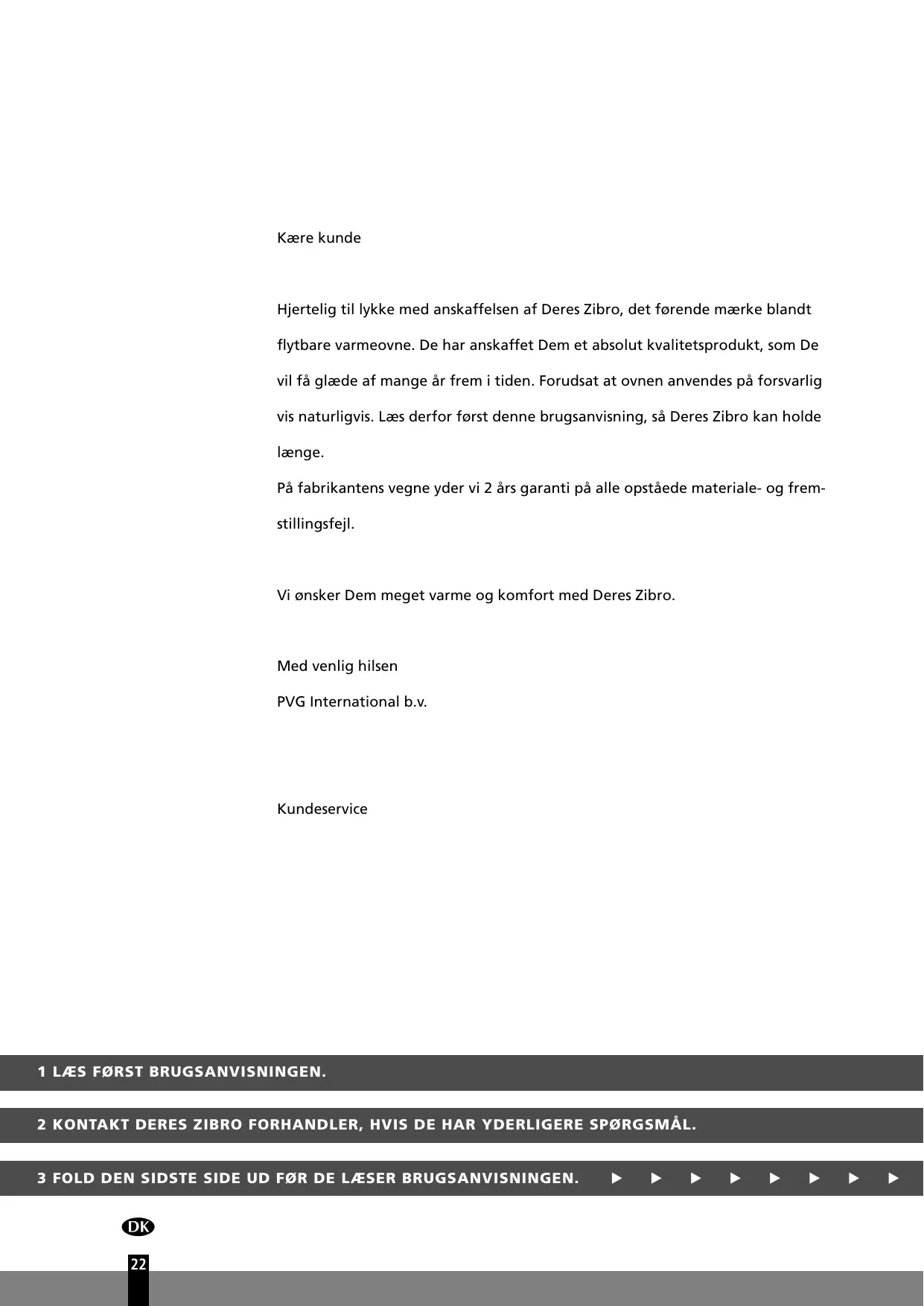

Kære kunde Hjertelig til lykke med anskaffelsen af Deres Zibro, det førende mærke blandt flytbare varmeovne. De har anskaffet Dem et absolut kvalitetsprodukt, som De vil få glæde af mange år frem i tiden. Forudsat at ovnen anvendes på forsvarlig vis naturligvis. Læs derfor først denne brugsanvisning, så Deres Zibro kan holde længe. På fabrikantens vegne yder vi 2 års garanti på alle opståede materiale- og fremstillingsfejl. Vi ønsker Dem meget varme og komfort med Deres Zibro. Med venlig hilsen PVG International b.v. Kundeservice 1 LÆS FØRST BRUGSANVISNINGEN. 2 KONTAKT DERES ZIBRO FORHANDLER, HVIS DE HAR YDERLIGERE SPØRGSMÅL. 3 FOLD DEN SIDSTE SIDE UD FØR DE LÆSER BRUGSANVISNINGEN.

VIGTIGE DELE Dette er i store træk, hvordan Deres Zibro skal anvendes. For yderligere information henvises der til

Fjern alt emballagemateriale (fig. A) Fyld skiftetanken 7 (se kap. B, fig. D). Sæt stikket i stikkontakten. knappen M (se kap. D). Tænd for ovnen på Hvis De ønsker at ændre temperaturen, brug da

Knap til forlænget brændetid

Ionisator Den første gang ovnen tændes, lugter den "ny", når den brænder. Kontrolsystem til Opbevar brændstoffet på et køligt og mørkt sted. luftkvalitet Brændstof ældes. Start altid fyringssæsonen med nyt brændstof.

Når De fyrer med Zibro Extra eller Zibro Kristal, er De garanteret brændstof af den rigtige kvalitet.

Hvis De skifter til en andet mærke petroleum, skal De lade ovnen brænde helt tom først.

SØRG ALTID FOR TILSTRÆKKELIG VENTILATION Dette varmeapparat er udstyret med et luftkvalitetsstyringssystem . Når der er for lidt ventilation i værelset eller hvis varmeapparatet bruges i et for lille værelse, slår varmeapparatet automatisk fra. Sørg for at der er tilstrækkelig ventilation, så opvarmningen er behagelig og sikker. Bemærk: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør eller vindue sættes på klem når varmeapparatet er tændt. For alle Zibro modeller gælder et bestemt minimumsrum, hvor ovnen kan bruges uden ventilation og uden fare (se kap. Q). Hvis det pågældende rum er mindre end angivet, skal der altid åbnes et vindue eller en dør på klem (± 2,5 cm). Dette Kun med det rigtige brændstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Zibro. tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Brug ikke deres Zibro i kældre eller andre rum under jordhøjde.

DET RIGTIGE BRÆNDSTOF

Deres Zibro er fremstillet til at anvende vandfri, ren petroleum af høj kvalitet som f.eks. Zibro Extra eller Zibro Kristal. Kun ved at anvende et sådant brændstof opnår man en ren og optimal forbrænding. Anvendelse af brændstof af ringere kvalitet kan medføre: Dækselåbneren befinder sig på bagsiden af ovnen. Med dækselåbneren undgås snavsede hænder, når brændstoftanken åbnes. Forklaring: "dækselåbneren" er en plastikhætte, der anbringes over dækslet (for at åbne eller lukke det), så man ikke får brændstof på hænderne! Denne transportprop findes løst i kassen. Kun med denne kan ovnen transporteres uden problemer. Gem den derfor omhyggeligt!

større risiko for funktionsfejl

ufuldstændig forbrænding

at ovnen ikke holder så længe, som den ellers ville

anslag på frontgitter eller kappe Det rigtige brændstof er derfor af stor betydning for en ufarlig, effektiv og optimal brug af ovnen. Spørg altid den nærmeste Zibro forhandler om den rigtige type brændstof til Deres ovn.

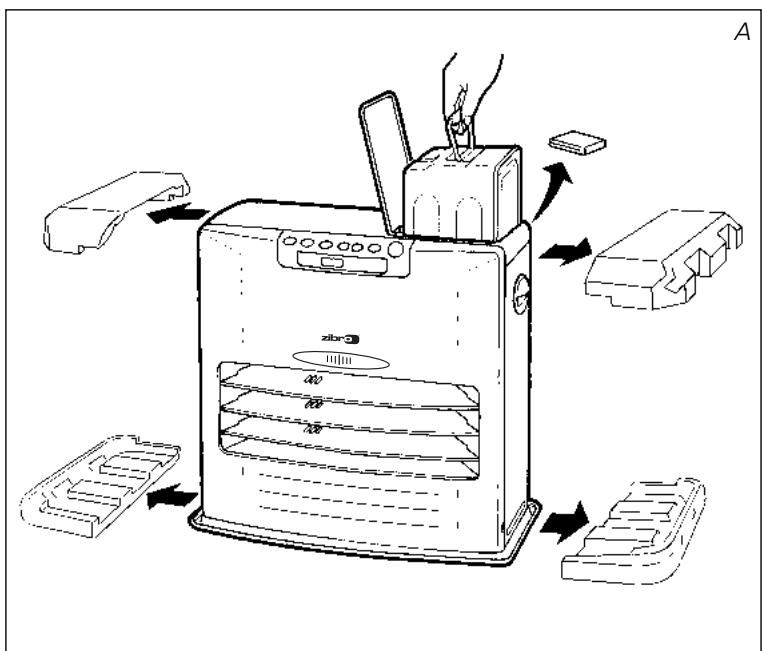

1 Tag forsigtigt Deres Zibro ud af kassen og kontrollér indholdet. Udover ovnen skal der være følgende: E en manuel hævepumpe E en transportprop E en dackselåbneren E denne brugsanvisning Gem kassen og emballagematerialet (fig. A) til opbevaring og transport af ovnen. 2 Åbn tankrumslåget 7, og fjern det lille stykke karton. 3 Fyld skiftetanken som det beskrives i kap. B. 4 Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under ovnen.

Fyld ikke skiftetanken i beboelsesrum, men anvend et mere velegnet sted (man kan altid komme til at spilde lidt). Påfyldning foretages således: 1 Kontrollér at ovnen er slukket.

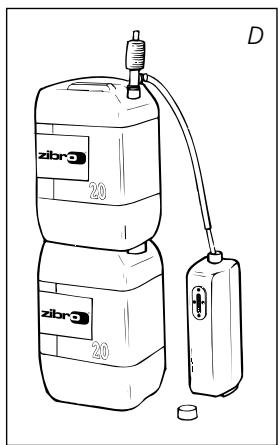

2 Åbn tankrumslåget 4, og tag skiftetanken 7 op af ovnen (fig. B). Vær opmærksom på at det kan dryppe lidt fra tanken. Sæt skiftetanken ned (med proppen opad), og skru tankproppen af på med dækselåbneren (fig. C). 3 Stik det glatte og hårdeste rør på hævepumpen ned i dunken. Sørg for at denne står højere end skiftetanken (fig. D). Den ribbede slange stikkes ind i åbningen på skiftetanken. 4 Drej knappen øverst på pumpen fast (til højre). 5 Tryk på pumpens håndtag et par gange, til brændstoffet begynder at løbe

ned i skiftetanken. Når dette sker, behøver man ikke trykke mere på pumpen. 6 Hold øje med brændstofmeteret på skiftetanken G under påfyldning (fig. E). Når den er fuld, standses påfyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget, især ikke hvis brænd- Tom Fuld stoffet er meget koldt (brændstoffet udvider sig, når det bliver varmere).

7 Lad brændstoffet, som er blevet til overs i pumpen løbe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt på med dækselåbneren. Åbneren opbevares efter brug på bagsiden af ovnen. Fjern eventuelt spildt brændstof. 8 Kontrollér at tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovnen (med proppen nedad). Luk tankrumslåget.

Uret kan kun indstilles, når stikket er i stikkontakten, og ovnen ikke er tændt. Brug indstillingsknapperne O til at indstille uret. Tryk først på en af knapperne for at aktivere denne funktion (lampen "CLOCK" L og informationsdisplayet begynder temp.

clock set at blinke). Derefter kan timerne indstilles med den venstre knap (Nhour) og minutterne med knappen til højre (Mmin.). Ved at trykke én gang forøges værdien med én. Hvis knappen holdes inde, forøges værdien indtil knappen slippes. Efter ca. room 10 sekunder holder lampen op med at blinke, og indstillingen er fastlagt. 5 min. efter at kaminen er slukket, vil selve informationsdisplayet ligeledes slukke og F: Når lampen CLOCK holder op med at blinke, er indstillingen fastlagt skifte til ”klar” (stand-by)‚ position. Ved at trykke på en hvilken som helst knap på displayet, vil alle informationer igen være synlige.

Hvis stikket har været ude af stikkontakten, længere end 10 min. (eller hvis strømmen på anden måde har været afbrudt), skal indstillingerne foretages igen.

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation. Tænd altid ovnen med den knappen M. Brug aldrig tændstikker eller en lighter. For at tænde for ovnen trykkes blot på knappen M. Denne begynder at blinke, hvilket betyder, at tændingsprocessen er aktiveret. Dette varer et øjeblik. Når ovnen brænder, vil knappen M lyse rødt. Informationsdisplayet L viser 2 tal. På lampen ved siden af dem fremgår det, at disse tal vedrører temperaturen mer save hour min. extension (fig. G). Under ROOM er den aktuelle rumtemperatur angivet, og under SET er den indstillede temperatur angivet. Den sidstnævnte funktion kan ændres med temp. indstillingsknapperne (se kap. E). 20:15 clock set room vent. G: Den ønskede temperatur angives til venstre og den aktuelle til højre.

Den indstillede temperatur kan kun ændres, hvis ovnen er tændt. Temperaturen ændres med indstillingsknapperne O. Tryk først på en af knapperne for at aktivere funktionerne (lampen TEMP ved siden af informationsdisplayet L begynder at blinke). Temperaturen kan nu øges med knappen til højre (Mmin.) og sænkes med knappen til venstre (Nhour). Ved at trykke én gang forøges værdien med én. Efter ca. 10 sekunder holder lampen op med at blinke, og indstillingen er fastlagt (fig. G). Temperaturen kan indstilles til min. 6° og max. 28° C. Hvis stikket har været ude af stikkontakten, længere end 10 min. (eller strømmen har været afbrudt), genindstilles temperaturen til 20° C.

Med timeren kan ovnen tændes automatisk på et forud indstillet tidspunkt.

For at kunne indstille timeren skal uret være rigtigt indstillet (se kap. C), og ovnen skal være slukket. Sådan indstilles timeren: 1 Tryk på knappen M og umiddelbart derefter på TIMER knappen P. Kontrollampen TIMER og informationsdisplayet L begynder at blinke. 2 Indstil tidspunktet som ovnen skal tændes på ved hjælp af indstillingsknapperne O. Anvend knappen til venstre (Nhour) til at indstille timer og knappen til højre (Mmin.) til at indstille minutter (med 5 min. interval). hour save min. extension 3 Efter ca. 10 sekunder skifter informationsdisplayet tilbage til CLOCK og lampen TIMER tændes, hvilket angiver, at timerfunktionen er aktiveret (fig. H).

H: Kontrollampen TIMER angiver, at TIMER funktionen er aktiveret. 4 Timeren sørger for, at rummet så vidt muligt har den rette temperatur på det Hvis De ønsker at slukke ovnen og lade den tænde igen med timeren, behøver De kun at trykke på knappen TIMER (se kap. G). For at annullere timerindstillingen trykkes én gang på

Ovnen kan slukkes på to måder. 1 Tryk på knappen M. Informationsdisplayet skifter til CLOCK, og flammen slukkes i løbet af ca. et minut. 2 Hvis De vil slukke ovnen og næste gang lade timeren tænde den, trykkes på knappen TIMER P. Foruden at slukke ovnen aktiveres også timeren. Det kan ønskede tidspunkt ændres med indstillingsknapperne O (se kapitel F).

INFORMATIONSDISPLAYET Informationsdisplayet L er ikke kun beregnet til at vise den indstillede tid og temperatur (kap. C, E og F), men også til at give meddelelse om funktionsfejl. Koden i informationsdisplayet fortæller Dem, hvad der er galt: e-: 0 set room Hvis der opstår nogen funktionsfejl, fortæller informationsdisplayet, hvad der er i vejen. KODE INFORMATION HANDLING efefeeeeee- Temperaturen i kaminen er for høj. Lad kaminen afkøle og genstart. Strømafbrydelse. Tænd ovnen igen. Defekt termostat. Kontakt forhandleren.

Defekt brændertermistor. Kontakt forhandleren. Startproblemer. Kontakt forhandleren. Væltesikring. Tænd ovnen igen. Dårlig forbrænding. Kontakt forhandleren. Rumtemperatur højere end 28°C. Hvis nødvendigt tændes ovnen igen. Defekt ventilatormotor. Kontakt forhandleren. Snavset luftfilter; eller Rens filter. snavset brændstofpumpe. Kontakt din forhandler. Kaminen har kørt uafbrudt i 50 -: -(& blinke timer og har slukket automatisk. Kaminen tændes påny. Ikke mere brændstof. Påfyld skiftetank. FUEL-lampe)

-: -(& blinke For lidt ventilation. Ventiler bedre. For lidt ventilation. Ventiler bedre. VENT-lampe) e-11 (& blinke VENT-lampe) Optræder der funktionsfejl, som ikke er omtalt i oversigten ovenfor, kontakt da Deres Zibro forhandler. AUTOMATISK SLUKNING Denne Kamin er udstyret med et sikkerhedssystem, der sørger for at kaminen automatisk slukker efter 50 timers uafbrudt drift. Displayet viser Hvis De måtte ønske det, kan kaminen tændes igen, ved at trykke på

set Når ovnen har kørt unafbrudt i 2 timer på højeste brændertrin, påbegyndes en room automatisk rensning af brænderen. Diplayet viser koden for automatisk rensning af brænder, cl:05, der står på cl:00, når den automatiske rensning er afsluttet. Den automatiske rensning varer 5 min., hvor ovnen brænder på laveste brændertrin. Når brænderen er renset, skifter ovnen automatisk tilbage til højeste brændertrin. c l: 0 5 set

BØRNESIKRING Børnesikringen kan bruges til at forhindre, at børn ændrer ovnens indstillinger room ved et uheld. Når ovnen er tændt, og børnesikringen slået til , kan ovnen kun slukkes. Andre funktioner er spærret. Hvis ovnen allerede er slukket, forhindrer børnesikringen også, at ovnen tændes ved et uheld. Børnesikringen aktiveres ved at holde den pågældende knap N nede i mere end 3 sekunder. Lampen KEY-LOCK timer tændes (fig. I), hvilket angiver, at børnesikringen er aktiveret. Børnesikringen slås fra ved at trykke på knappen N og holde den nede i mere end 3 sekunder. vent. fuel

I: Når lampen KEY-LOCK begynder at lyse, er børnesikringen aktiveret.

DEN KORREKTE BRUG AF "SAVE"

Med "SAVE" funktionen kan temperaturen holdes inden for et bestemt område. Når denne funktion er aktiveret, slukkes ovnen automatisk, hvis rumtemperaturen ligger mere end 3° C over den indstillede temperatur. Når temperaturen igen når den indstillede temperatur, tændes ovnen automatisk igen. hour min. "SAVE" aktiveres ved at trykke den pågældende knap Q ned. Lampen "SAVE" extension lyser (fig. J). Ved at trykke på SAVE igen slås funktionen fra.

J: Når lampen SAVE lyser, slukkes eller tændes ovnen automatisk, sådan at temperaturen holder sig inden for et bestemt temperaturområde. så vidt muligt holdes, ved at dens opvarmningskapacitet tilpasses. "SAVE" er en energisparefuktion, der f.eks. kan bruges, hvis De ikke er til stede i rummet, eller hvis rummet skal holdes frostfrit.

KONTROLLAMPEN "FUEL" Hvis kontrollampen FUEL begynder at lyse, betyder det, at der kun er brændstof til 10 min. mere. Den resterende brændetid kan følges i informationsdisplayet L (fig. K). Der er nu mulighed for at gøre et af følgende:

tage tanken op og påfylde den et passende sted (kap. B) eller

trykke på knappen EXTENSION S. Ved at trykke på denne knap vil den resterende brændetid være 60 min. Ovnen skifter automatisk tilbage til det laveste brændeniveau. Displayet vil vise tallet 60, som vil falde til 10. Når tallet er faldet til 10, høres der et advarselssignal hver andet minut, hvilket betyder, hour save min. at tanken skal påfyldes. Hvis der ikke reageres, slukkes ovnen af sig selv. extension I dette tilfælde høres også et advarselssignal. Kontrollampen FUEL blinker, og

set i informationsdisplayet kommer der fire streger til syne. Dette kan bringes til timer save 2 0 : 1105 ophør ved at trykke på ON/OFF knappen én gang. vent. fuel room Når ovnen har brugt alt brændstof og er slukket, varer det et stykke tid inden ovnen K: Hvis lampen FUEL er tændt,, viser informationsdisplayet, hvor mange minutter brændstoffet rækker. igen kan tændes efter påfyldning.

KONTROLLAMPEN "VENT" Hvis der ikke er nok ventilation i værelset, høres en diskontinuerlig summer (cirka en gang hvert 10. minutter), og VENT-indikatoren tænder. Hvis dette signal lyder, skal ventilationen i værelset forbedres (f.eks. ved at åbne en dør eller et vindue lidt mere) for at undgå, at varmeapparatet slår fra. Når ventilationen i værelset er blevet forbedret, deaktiveres VENT- indikatoren og summeren. Hvis der stadig ikke er ventilation nok, slår varmeapparatet automatisk fra. Når dette sker, vises e -1 1 , og VENT-indikatoren blinker. Når ventilationen i værelset er blevet forbedret save hour min. extension (f.eks. ved at åbne en dør eller et vindue lidt mere), kan man tænde for varmeapparatet ved at trykke igen på knappen M.

IONISATOR Ionisatoren kan aktiveres ved at trykke på knappen IONISATOR. Herved produceres negative ioner, som bringer ”luft vitaminerne” op på et naturligt niveau. Denne funktion kan også benyttes når kaminen ikke er tændt. For at

VEDLIGEHOLDELSE Sluk for ovnen, og lad den køle af, inden De påbegynder nogen form for vedligeholdelse. Træk også stikket ud af stikkontakten. Deres Zibro kræver næsten ingen vedligeholdelse. Dog skal luftfilterskærmen 8 og Brændstoffilter ventilatorfilteret 9 rengøres med en støvsuger og frontgitteret 2 med en fugtig

klud. Dette gøres ugentligt. Fjern af og til luftfilterskærmen (fig.M), og rengør den med sæbevand. Sørg for at luftfilterskærmen er helt tørt, før den sættes på plads. Kontrollér også regelmæssigt brændstoffiltret: 1 Fjern skiftetanken 7 fra ovnen, og fjern brændstoffiltret (fig. N). Dette kan dryppe, så hav en klud parat. Bank brændstoffiltret tomt mod et fast underlag og med bunden i vejret, så urenheder fjernes. (Rens aldrig brændstoffiltret med vand!). Sæt brændstoffiltret tilbage i ovnen. Det anbefales, at støv og pletter fjernes med jævne mellemrum med en fugtig klud, da der ellers let kan opstå pletter, der er svære at fjerne.

Fjern aldrig selv nogen dele fra ovnen. Ved en eventuel reparation, skal De altid kontakte Deres Zibro forhandler. Hvis el-ledningen er beskadiget, må den kun udskiftes af en autoriseret installatør, og den skal udskiftes med en ledning af typen HO5 VV-F.

OPBEVARING (SLUT PÅ FYRINGSSÆSONEN) Efter fyringssæsonen skal ovnen opbevares et sted, hvor den ikke bliver støvet, så vidt muligt i den originale emballage. Resterende brændstof kan ikke bruges i den næste fyringssæson. Brug derfor altid det hele. Hvis De alligevel har lidt til overs, må det ikke smides væk, men skal bortskaffes i henhold til reglerne om kemisk affald, som gælder i Deres kommune. Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny tages i brug følges vejledningen (fra kapitel A).

TRANSPORT For at forhindre at ovnen lækker under transport, skal der tages følgende forholdsregler: 1 Lad ovnen køle af. 2 Fjern skiftetanken G fra ovnen og tag brændstoffilteret ud (se kap. N, fig. N). Transportprop Det kan dryppe lidt fra dette, hav derfor en klud parat. Opbevar ikke brændstoffiltret og skiftetanken i ovnen. 3 Tryk transportproppen godt gast på brændstoffiltrets plads (fig. O). 4 Transporter altid ovnen i lodret stilling.

TEKNISKE DATA Tænding elektrisk Brændstof petroleum Kapacitet (kW) max. 4,65 Kapacitet (kW) min. 1,45 Velegnet rum (m ) 75-190 3 ** 0,484 Brændstofforbrug (l/t)* Brændstofforbrug (g/t)

(incl. bundplade) dybde

Tilbehør manuel hævepumpe dackselåbneren, transportprop Netspænding 220V/230V vekselstrøm/50Hz El-forbrug ved opstart 320 W under drift 31 W Sikringers kapacitet 250V, 5A Ved indstilling på højeste stand De oplyste værdier er vejledende GARANTIBETINGELSER Der ydes 2 års garanti på Deres Zibro, hvor garantien løber fra købsdagen. Inden for denne periode repareres alle materiale- og fremstillingsfejl gratis. Følgende regler gælder for denne garanti:

1 Alle yderligere krav på skadesgodtgørelse, inklusiv efterfølgende skade afvises udtrykkeligt. 2 Alle reparationer eller udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien. 3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand. 4 Garantien gælder ikke for dele, der er udsat for normal slitage, som f.eks. brændermåtten og den manuelle hævepumpe. 5 Garantien gælder kun, hvis De kan forevise det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette. 6 Garantien bortfalder ved brug af andet brændstof end Zibro Extra eller Zibro Kristal, idet Deres Zibro forhandler ikke kan garantere for kvaliteten af andet brændstof*. 7 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet brændstof. Forkert brændstof kan endog være farligt**. 8 Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning. For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres forhandler.

• Ved brug af forkert brændstof soder vægen til (bliver hård). ** Letantændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding med stikflammer. Prøv i så tilfælde ikke at flytte ovnen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker.

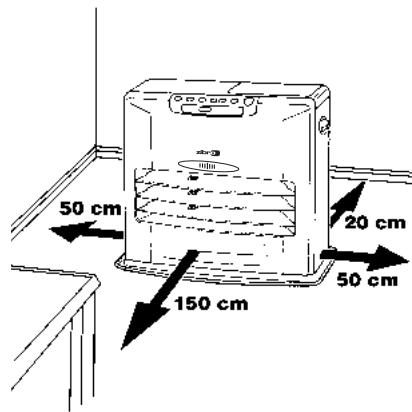

Forklar altid børnene, at der er en meget varm ovn i nærheden. Flyt aldrig ovnen, når den brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes. Anbring ovnen så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler. Brug ikke ovnen i støvede rum, da der så ikke opnås en optimal forbrænding. Brug ikke ovnen i umiddelbar nærhed af badekar, brusekabiner eller svømmebassiner. Sluk ovnen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket også tages ud af stikkontakten. Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke. Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet et køligt, tørt og mørkt sted (sollys forringer kvaliteten af brændstoffet). Brug aldrig ovnen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe). Vær opmærksom på, at ovnens gitter bliver meget varmt. Hvis der anbringes ting oven på ovnen, udgør det en brandfare. Sørg altid for tilstrækkelig ventilation. Elektrisk affald som defekte elektriske apparater og batterier bør ikke kasseres sammen med husholdningsaffaldet. Indlever det venligst til et genbrugsanlæg. Spørg de lokale myndigheder eller forhandleren til råds angående genbrug.
