MODE D'EMPLOI SRE 188 E ZIBRO

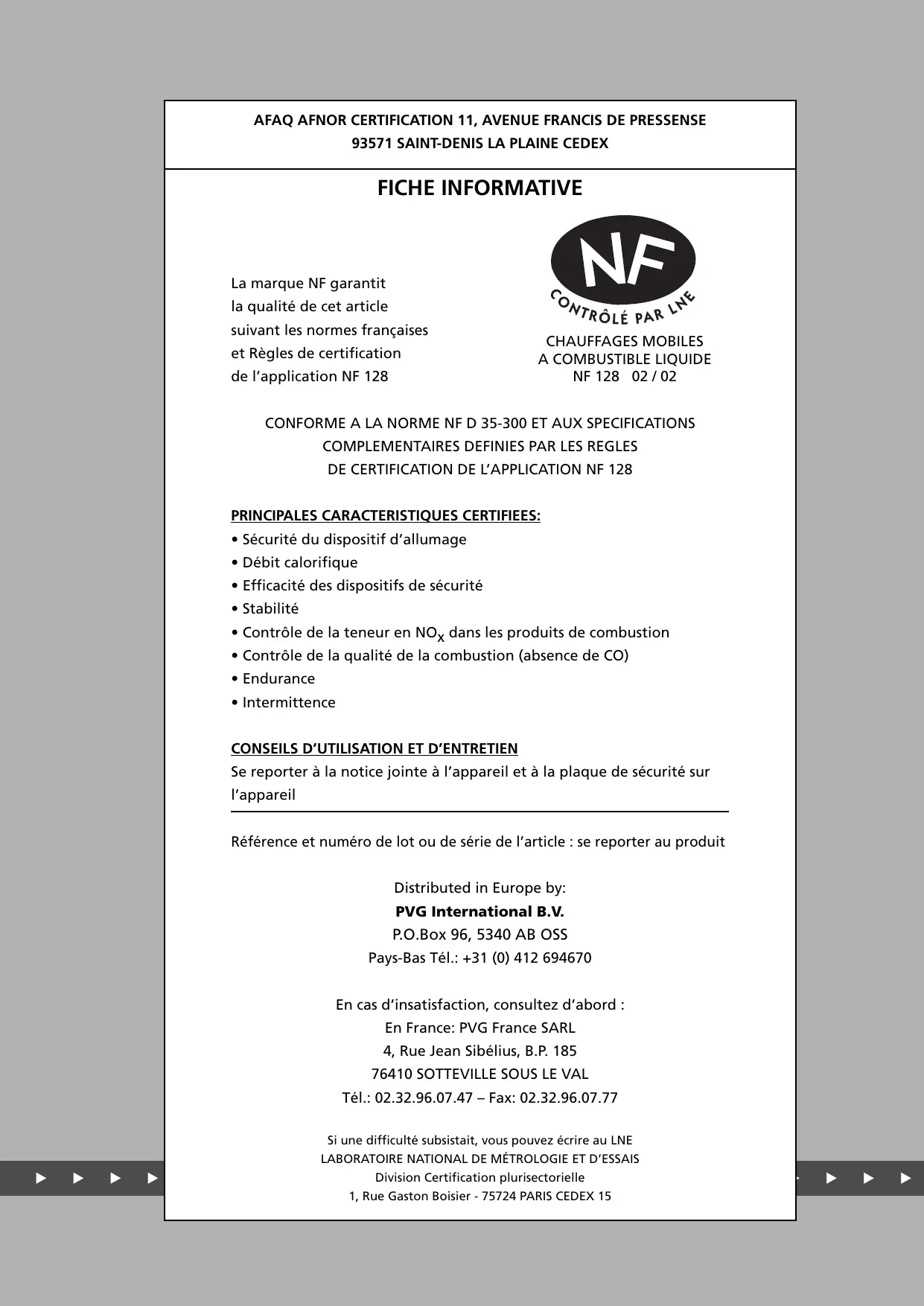

• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil Référence et numéro de lot ou de série de l’article : se reporter au produit Distributed in Europe by: PVG International B.V.

Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro.

PVG International b.v.

5 et suivantes) reprend chaque étape en détail.

C Plateau inférieur

- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Si vous chauffez au Zibro Extra ou Zibro Kristal vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 et du 18/7/2002 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage. Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

Remarque: Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service.

Seul un combustible approprié vous garantit un usage sûr et durable de votre convecteur

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil Zibro en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre Zibro dans les pièces insuffisamment aérées ou situées en dessous du niveau du sol, et/ou-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur Zibro.

LE COMBUSTIBLE APPROPRIÉ

Vous pouvez trouver le bouchon main propre à l’arrière de l’appareil.

Celui-ci sert à ouvrir le bouchon du réservoir en évitant d’avoir les mains sales.

Votre appareil Zibro a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:

E un risque accru de pannes E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Consultez toujours votre revendeur Zibro le plus proche sur le combustible approprié pour votre appareil mobile de chauffage à combustible liquide.

A Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

E d’un bouchon de transport

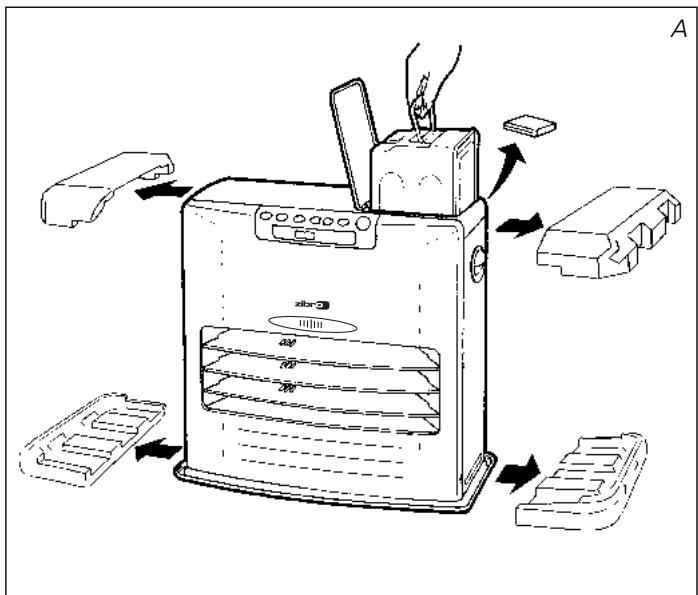

E d’un bouchon ”ouverture main propre” E du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport. 2 Ouvrez le couvercle du réservoir amovible 7 puis retirez l’emballage. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche K dans la prise de courant (220/230 volts CA - 50 Hz) et réglez l’heure à l’aide des touches de réglage O (voir le chapitre C).

6 Votre Zibro est maintenant prêt à l’emploi.

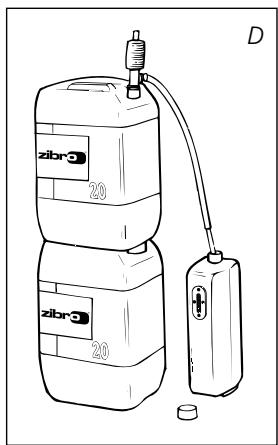

Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l’orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus besoin de presser la pompe.

(en chauffant, le combustible se dilate).

à fermer votre bidon pour éviter des dépôts d’eau.

M doit être en position OFF. Pour effectuer le réglage, appuyez d’abord sur la touche HOUR. La lampe témoin CLOCK et l’afficheur L se mettent à clignoter. Appuyez ensuite sur le bouton (Nhour) jusqu’à obtenir l’heure actuelle. Pour les minutes, appuyez sur la touche (Mmin.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu’à ce que vous relâchiez la touche. Au bout de 10 secondes environ, la lampe témoin s’arrête de clignoter et l’information est en memoire. 5 Minutes après l’extinction de l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible.

En cas de coupure de courant ou si la prise est débranchée pendant une période plus de 10 minutes, vous devez procéder de nouveau au réglage.

MISE EN ROUTE DE L’APPAREIL Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire. Allumez toujours

M. N’utilisez jamais d’allumettes ou de l’appareil en vous servant de la touche briquet. Une fois le réglage de l’heure effectuée, allumez l’appareil en appuyant tout simplement sur la touche M. Cette dernière se met à clignoter pour indiquer que l’opération d’allumage est en cours. Cette opération dure quelques M reste rouge. L’afficheur instants. Lorsque l’appareil s’allume, la touche numérique L affiche deux nombres. Le voyant température s’allume. La température actuelle s’affiche sous l’inscription ROOM. La température désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

REGLAGE DE LA TEMPERATURE DE VOTRE CHOIX Vous pouvez modifier la température désirée lorsque le convecteur est allumé en vous servant des touches de réglage O. Pour augmenter la température, appuyez sur la touche (Mmin.), la lampe témoin TEMP R se met à clignoter. Pour diminuer la température, appuyez sur la touche (Nhour). Au bout de 10 secondes environ, la lampe témoin s’arrête de clignoter et la valeur sera enregistrée (fig. G).

Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée pendant une période plus de 10 minutes; la température désirée passe à la valeur standard soit 20°C. - rebranchez l’appareil. Un message F-0 nous indique qu’il y a eu coupure de courant; appuyez sur le bouton marche/arrêt M, reprogrammez l’heure (voir chapitre C), rallumez de nouveau l’appareil (voir chapitre D). En cas de coupure ou si la prise est débranchée pendant une période de 10 minutes.

3 TIMER indique que la fonction timer est active.

Si vous désirez éteindre l’appareil ou changer l’heure de démarrage, il vous suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G).

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

2 Si vous désirez éteindre l’appareil et faire en sorte qu’il s’allume la prochaine fois automatiquement sous l’effet du timer, appuyez sur la touche TIMER P. Vous pouvez servant des touches de réglage O (voir chapitre F).

(consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l’afficheur vous indique ce qui se passe:

KEY-LOCK est allumée, c'est que le verrouillage de sécurité enfants est activé.

Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante Q. La lampe témoin SAVE s’allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

E Vous intervenez en remplissant le réservoir amovible, l’appareil reprend son fonctionnement normal.

E Vous appuyer sur le bouton ’EXTENSION’ S, alors vous disposez de 60 minutes de combustible. L’appareil se met en mode réduit. Un compte à rebours s’effectue sur l’afficheur numérique L (fig. K). Lorsqu’il ne reste que 10 minutes de combustible, vous entendez le signal d’alarme toutes les 2 minutes.

Si vous n’intervenez pas, l’appareil s’éteint de lui-même. La lampe témoin ’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (----).

Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer l’appareil.

Si la lampe témoin ’VENT’ reste allumée après que vous ayez aéré, contactez votre revendeur Zibro.

Remettez le filtre à combustible en place dans l’appareil.

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

O Ne démontez pas les composants de l’appareil. Pour toute réparation

ENTREPOSAGE (FIN DE LA SAISON) En fin de saison, rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine.

9 Dans tous les cas, vous devez commencer la nouvelle saison avec du combustible neuf. Lorsque vous reutiliserez votre apppareil suivez les instructions de mise en marche (dès chapitre A).

O P TRANSPORT Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes.

(voir le chapitre N, fig. N). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. O) et enfoncez-le bien. 4 Transportez l’appareil toujours en position verticale.

Bouchon de transport

75m3 volume inférieur à sans renouvellement de l'air (m3)

Consommation de combustible (l/heure)* 0,484 Consommation de combustible (g/heure)* 388 Autonomie du réservoir (heures) minimum 15,7 maximum 50,3 7,6 Contenance du réservoir amovible (litres) 13,5 Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

R CONDITIONS DE GARANTIE Votre appareil Zibro Laser est couvert par une garantie de 2 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants: modifications apportées au appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme le tamis et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. 6 La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. 7 Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur. * Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

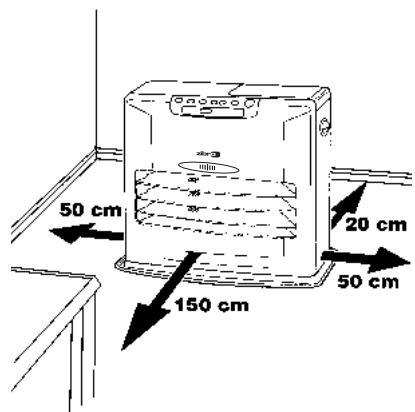

1 2 Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil. Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). Aérez toujours suffisamment.

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material. Le deseamos mucho y agradable calor, con su nueva Zibro.

Para todos los modelos de Zibro y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo (vea capítulo Q). Si el espacio en cuestión es más pequeño que el indicado, deberá

Solamente el combustible apropiado le garantiza un uso seguro, eficaz y cómodo de su Zibro.

siempre entreabrir una puerta o ventana (± 2,5 cm). Aconsejamos lo mismo en el caso de ser una habitación muy aislada o que esté protegida contra las corrientes de aire y/o esté a una altura de 1500 metros. No utilice su Zibro en sótanos ni en otros espacios subterráneos.

E un tapón de transporte (amarillo)

E un tapón ”manos limpias” para abrir el depósito E el presente manual del usuario Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa. 2 Abra la tapa del depósito extraíble 7 y retire el trozo de cartón y el plástico. Encienda la estufa de nuevo. Termostato averiado. Consultar al distribuidor. Resistencia del quemador averiado. Consultar al distribuidor. Problemas de ignición. 6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Zibro Extra o Zibro Kristal. 7 Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador. A fin de evitar gastos innecesarios, le recomendamos lea primero detenidamente el manual del usuario. Si éste no da ningún resultado, lleve la estufa a su distribuidor para su reparación. * Las sustancias muy inflamables - no es el caso del Zibro Extra o Zibro Kristal -, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, pero apáguela inmediatamente. En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.

10 SUGERENCIAS PARA UN USO SEGURO

Apague la estufa antes de salir de casa o al acostarse. En caso de abandonar el hogar por un período largo de tiempo (p. ej., vacaciones), desenchufe la estufa. Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello. No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad). Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura). La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio. Asegúrese siempre de una ventilación suficiente.

No deseche aparatos eléctricos y las pilas junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

4 Vervoer de kachel altijd rechtop.
