INSTRUKCJA OBSŁUGI SRE 188 E ZIBRO

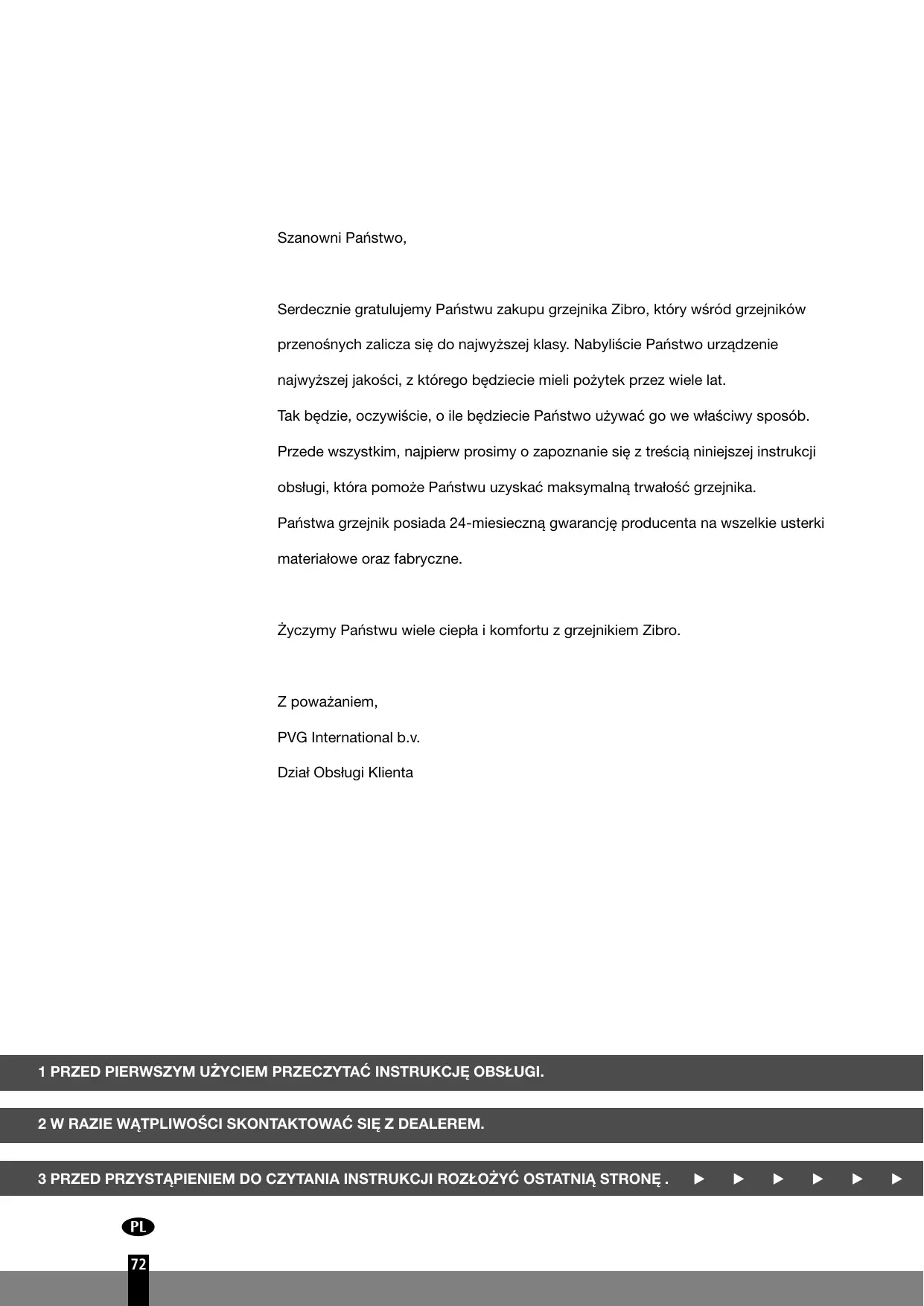

Szanowni Państwo, Serdecznie gratulujemy Państwu zakupu grzejnika Zibro, który wśród grzejników przenośnych zalicza się do najwyższej klasy. Nabyliście Państwo urządzenie najwyższej jakości, z którego będziecie mieli pożytek przez wiele lat. Tak będzie, oczywiście, o ile będziecie Państwo używać go we właściwy sposób. Przede wszystkim, najpierw prosimy o zapoznanie się z treścią niniejszej instrukcji obsługi, która pomoże Państwu uzyskać maksymalną trwałość grzejnika. Państwa grzejnik posiada 24­miesieczną gwarancję producenta na wszelkie usterki materiałowe oraz fabryczne. Życzymy Państwu wiele ciepła i komfortu z grzejnikiem Zibro. Z poważaniem, PVG International b.v. Dział Obsługi Klienta 1 PRZED PIERWSZYM UŻYCIEM PRZECZYTAĆ INSTRUKCJE˛ OBSŁUGI. 2 W RAZIE WĄTPLIWOŚCI SKONTAKTOWAĆ SIE˛ Z DEALEREM. 3 PRZED PRZYSTĄPIENIEM DO CZYTANIA INSTRUKCJI ROZŁOŻYĆ OSTATNIĄ STRONE˛ .

Poniżej znajdziecie Państwo główne kroki, które należy podjąć, aby korzystać z grzejnika Zibro. Więcej szczegółów znajduje się w INSTRUKCJI OBSŁUGI (od str. 75).

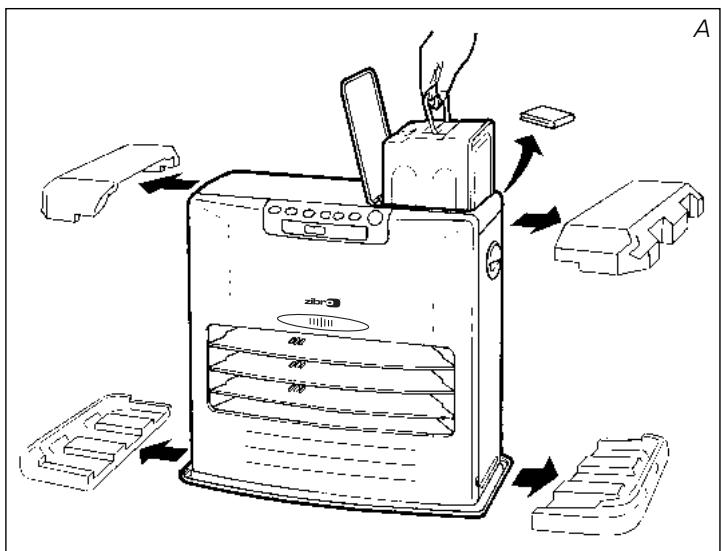

Usunąć całe opakowanie (Rys. A).

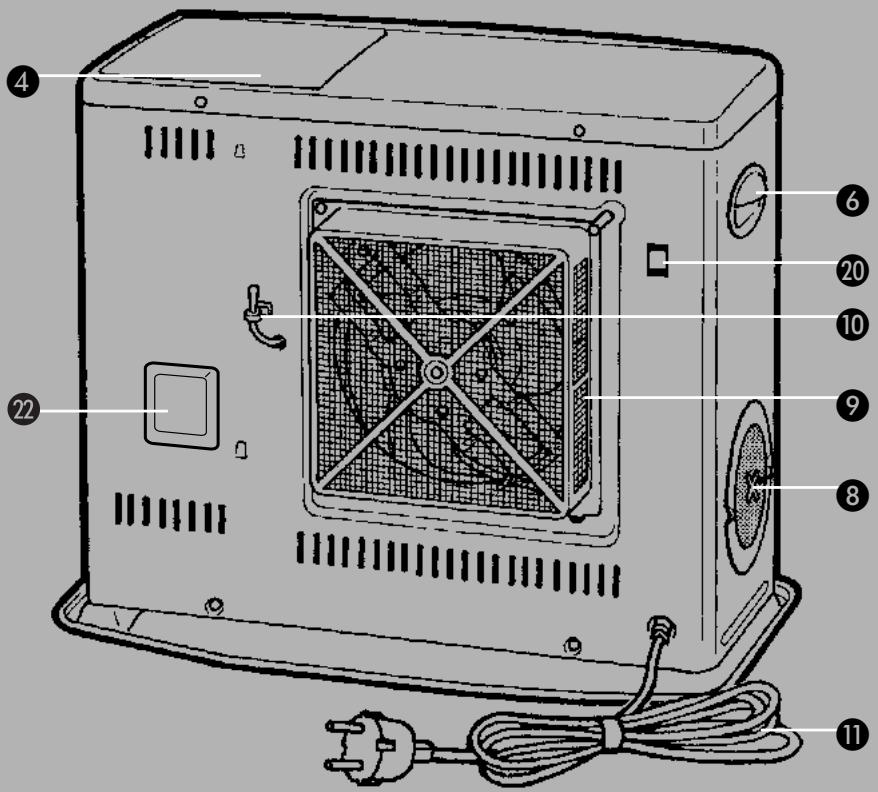

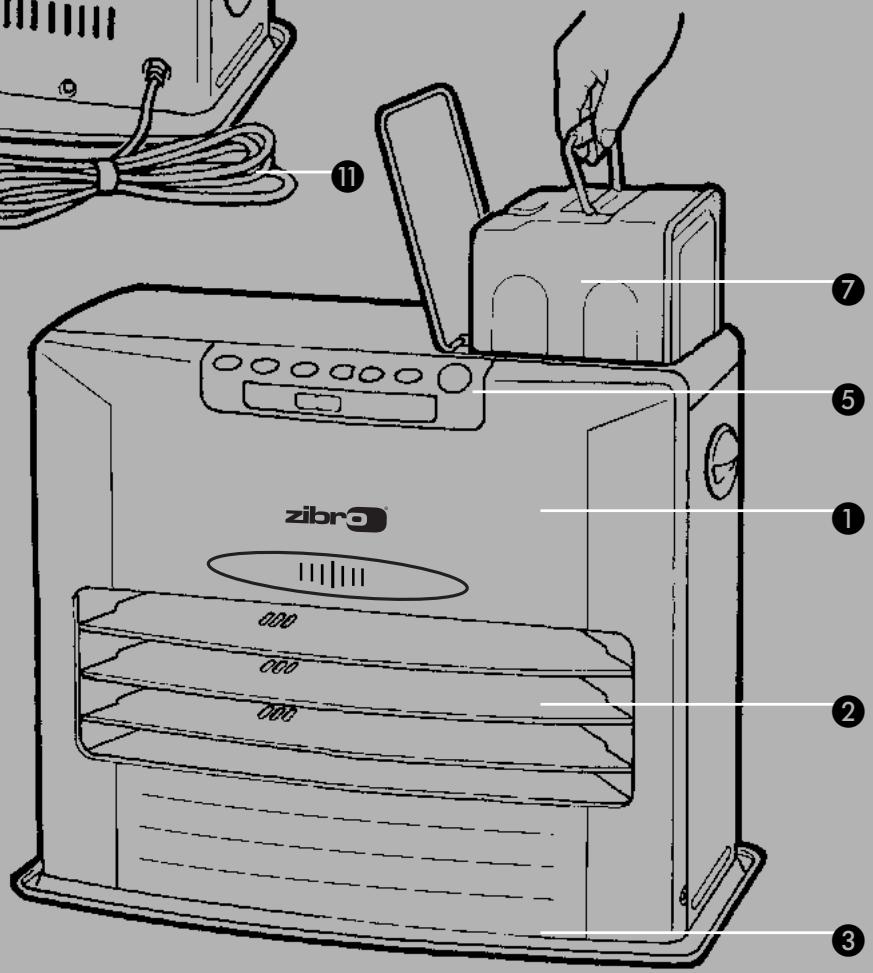

Nasada filtra powietrza Napełnić paliwem zbiornik wymienny 7 (zob. Rozdział B, Rys. D).

Wyświetlacz Włożyć wtyczkę do kontaktu. M (zob. Rozdział D). Włączyć grzejnik przyciskiem informacyjny Jeżeli to konieczne, ustawić pożądana temperaturę za pomocą

Zamek zabezpie- regulatorów (zob. Rozdział E). czający przed dziećmi.

Włączyć grzejnik naciskając przycisk

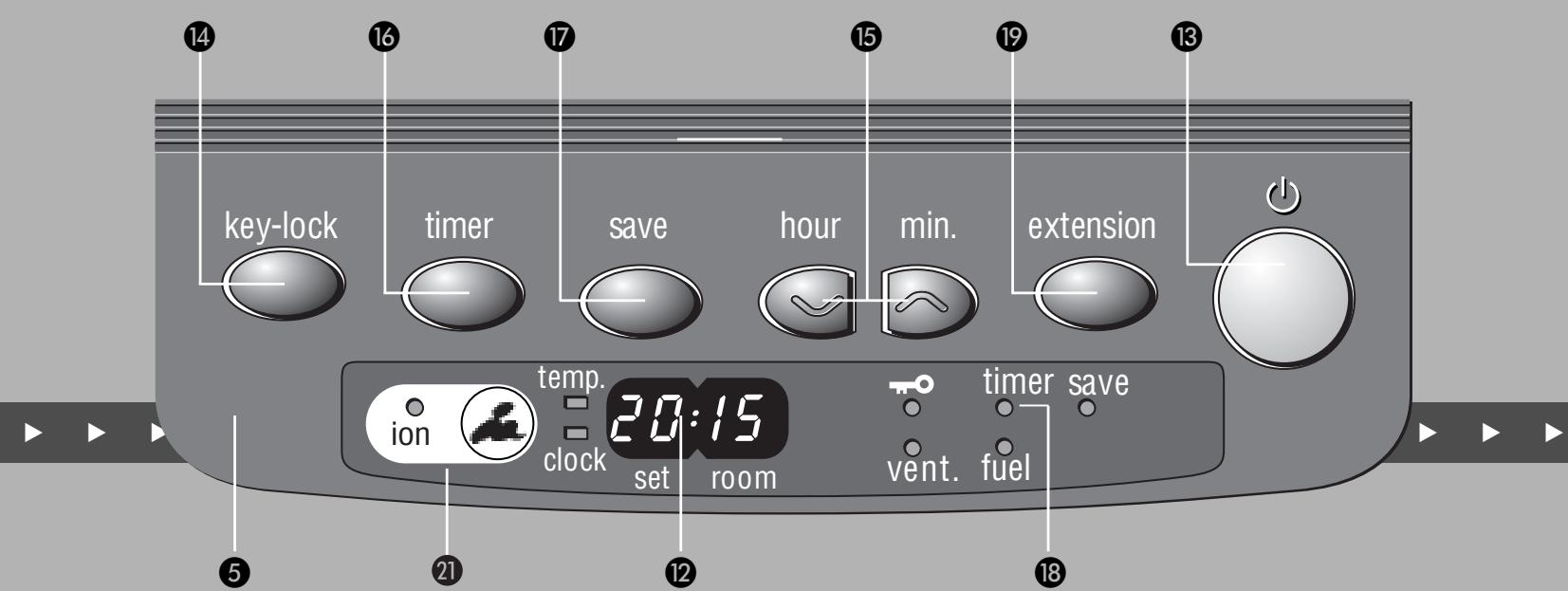

Przycisk regulujący (czas i temperaturę)

Połączenie Przy pierwszym użyciu Wasz grzejnik będzie wydzielał charakterystyczną nową woń, przez krótki

okres czasu. programatora Przechowywać paliwo w chłodnym i ciemnym tygodniowego miejscu. Jonizator Paliwo ma ograniczony okres przechowywania. System kontrolujący Każdy nowy sezon grzewczy należy rozpocząć od jakości powietrza zakupu nowego paliwa.

Stosując paliwo Zibro Extra / Zibro Kristal zapewnicie Waszemu grzejnikowi paliwo właściwej jakości.

Jeżeli zmienicie Państwo paliwo na inna markę lub rodzaj, to musicie całkowicie zużyć całe paliwo znajdujące się w zbiorniku grzejnika.

Z A P E W N I Ć O D P O W I E D N I Ą W E N T Y L A C J E˛ Grzejnik jest wyposażony w system kontroli jakości powietrza – niewystarczającej wentylacji

pomieszczeniu lub używania . W przypadku grzejnika

pomieszczeniu, które jest za małe, grzejnik automatycznie się wyłączy. W celu wygodnego i bezpiecznego ogrzewania pomieszczenia należy zapewnić odpowiednią wentylację. Uwaga: Aby zapobiec nieoczekiwanemu wyłączeniu, zaleca się otworzyć drzwi lub okno na czas używania grzejnika. Każdy z modeli grzejnika przeznaczony jest do pomieszczeń o określonej minimalnej powierzchni, w których można go bezpiecznie używać bez dodatkowej wentylacji (zob. Rozdział Q). Jeżeli konkretne pomieszczenie posiada powierzchnię mniejszą od zalecanej, to wówczas zawsze należy lekko uchylić okno lub drzwi ( 2,5 cm). Takie postępowanie zalecamy również w pomieszczeniach bardzo dobrze izolowanych lub w pomieszczeniach bez przeciągu, oraz lub w pomieszczeniach znajdujących się na wysokości ponad 1500 m. Nie wolno używać grzejnika w piwnicach i innych Tylko właściwe paliwo zapewnia bezpieczną, sprawną i optymalną pracę grzejnika. pomieszczeniach podziemnych. W Ł A Ś C I W E PA L I W O Do Państwa grzejnika należy stosować czystego, bezwodnego paliwa wysokiej jakości, takiego jakim jest np. Zibro Extra / Zibro Kristal. Tylko paliwo posiadające taką jakość zapewni czyste i właściwe spalanie. Paliwo złej jakości może spowodować: Osłona na zakrętkę od zbiornika paliwa znajduje się na tylnej ścianie pieca. Osłona zabezpiecza przed pobrudzeniem rąk w czasie otwierania i zamykania zbiornika.

zwiększone ryzyko zakłóceń pracy grzejnika

skrócony żywot grzejnika

dym i/lub nieprzyjemny zapach

biały nalot na kratce lub obudowie Stosowanie właściwego paliwa jest więc konieczne do bezpiecznego, sprawnego i optymalnego funkcjonowania grzejnika. Informacje dotyczące wyboru właściwego paliwa możecie Państwo zawsze uzyskać u lokalnego dealera zajmującego się sprzedażą naszych grzejników.

Korek transportowy włożony jest luzem do pudła, w którym znajduje się grzejnik. Jest on potrzebny do bezproblemowego przenoszenia grzejnika po użyciu. Nie zgubić!

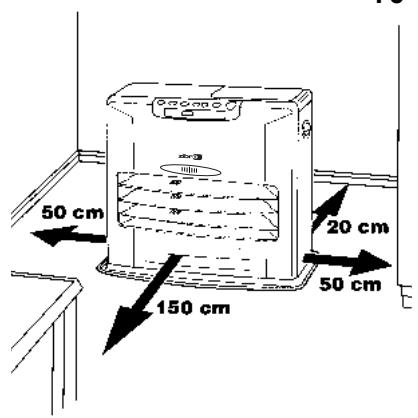

I N S TA L A C J A G R Z E J N I K A 1 Ostrożnie wyjąć grzejnik z opakowania i sprawdzić zawartość. Poza grzejnikiem w opakowaniu muszą znajdować się również: E ręczna pompka paliwa E korek transportowy E osłona na zakrętkę zbiornika paliwa E niniejsza instrukcja obsługi Pudło oraz inne części opakowania prosimy zachować (rys. A) do celów przechowywania lub transportu grzejnika. 2 Otworzyć pokrywę zbiornika wymiennego 7 i usunąć kawałek kartonu. 3 Napełnić zbiornik wymienny zgodnie ze wskazówkami zawartymi w Rozdziale B. 4 Podłoga, na której ustawiamy grzejnik musi być twarda i równa. Jeżeli podłoga nie jest równa, to wówczas należy przestawić grzejnik. Nie należy korygować nierówności podłoża poprzez podkładanie książek lub innych przedmiotów. W celu zamocowania grzejnika prosimy o zapoznanie się z oddzielną instrukcją znajdującą się kartonowym pudle. 5 Umieścić wtyczkę K w kontakcie (220/230 Volt ­ AC/50Hz) i ustawić właściwy czas za pomocą przycisków regulacyjnych O (zob. Rozdział C).

6 Grzejnik jest teraz gotowy do użytku.

WLEWANIE PALIWA Zbiornika wymiennego nie napełniać w pomieszczeniu mieszkalnym (można poplamić

podłogę), lecz w bardziej odpowiednim do tego miejscu. Paliwo wlewamy w następujący sposób: 1 Upewnić się, że grzejnik jest wyłączony. 2 Podnieść pokrywę 4 i wyjąć zbiornik 7 z grzejnika (rys. B). Uwaga: ze zbiornika może kapać paliwo. Postawić zbiornik na ziemi (nakrętką do góry) i zdjąć

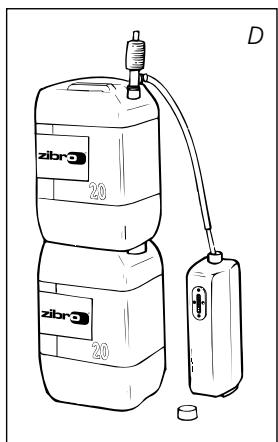

nakrętkę, używając osłony na zakrętkę od zbiornika paliwa (rys. C). 3 Gładką, sztywną rurkę ręcznej pompki paliwa umieścić w kanistrze, który musi być ustawiony powyżej zbiornika (rys. D). Wylot karbowanego węża włożyć do otworu zbiornika. 4 Kurek znajdujący się na pompce zakręcić (w prawo) do oporu. 5 Ścisnąć pompkę kilkakrotnie, tylko do momentu kiedy paliwo zacznie swobodnie przepływać do zbiornika.

6 W trakcie napełniania obserwować paliwomierz zbiornika G (rys. E). Zakończyć

napełnianie kiedy paliwomierz wskaże, że zbiornik jest pełny i odkręcić kurek na pompce (w lewo). Nigdy nie wypełniać zbiornika po brzegi, szczególnie kiedy paliwo jest bardzo zimne (pod wpływem ciepła paliwo zwiększa objętość). pełny pusty 7 Paliwo, które zostało w pompce, zlać z powrotem do kanistra i pompkę ostrożnie wyjąć. Zbiornik zamknąć dokręcając szczelnie nakrętkę, używając osłony na zakrętkę od zbiornika paliwa. Po użyciu, umieścić osłonę na tylnej ścianie pieca. Usunąć ewentualnie rozlane paliwo. 8 Sprawdzić, czy nakrętka zbiornika jest równo i dokładnie dokręcona. Zbiornik umieścić ponownie w grzejniku (nakrętką w dół). Zamknąć pokrywę zbiornika.

U S TA W I A N I E Z E G A R A Właściwe ustawienie zegara możliwe jest jedynie wtedy, kiedy grzejnik nie pracuje, a wtyczka znajduje się w gniazdku. Do ustawienia zegara należy użyć przycisków regulujących O. Aby uruchomić tą funkcję należy nacisnąć najpierw jeden z dwóch przycisków (lampka CLOCK na wyświetlaczu informacyjnym L zacznie migać). temp. clock

set Następnie wciskając lewy przycisk (Nhour) ustawić właściwe wskazanie godziny, po czym wciskając prawy przycisk (Mmin.) ustawić wskazanie minuty. Jednorazowe room wciśnięcie powoduje jednostopniowe podniesienie wartości. Stały nacisk powoduje nieprzerwany wzrost regulowanych wartości, aż do momentu zwolnienia przycisku. Po F: Jeśli lampka CLOCK przestała migać, to zaprogramowanie właściwego czasu zostało zakończone. około 10 sekundach miganie ustanie i ustawione dane zostaną zapamiętane. 5 minut po wyłączeniu grzejnika, wyświetlacz informacyjny zgaśnie i grzejnik automatycznie przejdzie w stan oczekiwania.

W przypadku wyjęcia wtyczki z gniazdka na więcej niż 10 minut (lub przerwy w dostawie prądu) należy ponownie ustawić zegar.

Przy pierwszym użyciu nowy grzejnik może przez krótki czas wydzielać charakterystyczną woń, w związku z tym należy zadbać o dodatkową wentylację pomieszczenia.

save hour min. Wextension celu uruchomienia grzejnika wystarczy wcisnąć przycisk M. Przycisk zacznie migać, co oznacza, że procedura zapłonu została rozpoczęta. Będzie to trwało krótką chwilę. Kiedy grzejnik będzie w pełni funkcjonować, to lampka temp. clock 19:14 set obok lampka informuje, że odnoszą się one do poziomu temperatury (rys. G). Lampka room G: Po lewej ,stronie pożądana temperatura, po prawej stronie aktualna temperatura pomieszczenia. pozostanie czerwona. Na wyświetlaczu informacyjnym L pojawią się dwie cyfry. Znajdująca się ROOM wskazuje aktualną temperaturę pomieszczenia, lampka SET informuje o docelowej, pożądanej temperaturze. Tą ostatnią można zmienić za pomocą przycisków regulacyjnych (zob. Rozdział E).

Zmiany zaprogramowanej temperatury można dokonać jedynie podczas pracy grzejnika. Do tego celu służą przyciski regulacyjne O. Aby uruchomić tą funkcję należy nacisnąć najpierw na jeden z dwóch przycisków regulacyjnych (lampka TEMP obok wyświetlacza informacyjnego L zacznie wówczas migać). Następnie, przyciskając prawy przycisk (Mmin.) podnosi się pożądaną temperaturę, a obniża przyciskając

lewy przycisk (Nhour). Jednorazowe wciśniecie powoduje jednostopniowe podniesienie wartości. Po ok. 10 sekundach lampka przestaje migać i pożądana temperatura zostaje zaprogramowana (rys. G). Temperaturę można zaprogramować w przedziale od minimalnie 6°C do maksymalnie 28°C. W przypadku wyjęcia wtyczki z gniazdka (lub przerwy w dostawie prądu), zaprogramowana temperatura samoczynnie powraca do wartości standartowej 20°C.

WYKORZYSTANIE PROGRAMATORA Programator umożliwia automatyczne uruchomienie grzejnika, o ściśle określonej porze. W celu ustawienia programatora należy najpierw ustawić prawidłowy czas (zob. Rozdział C) i wyłączyć grzejnik. Następnie należy: 1 Nacisnąć przycisk M a zaraz po tym przycisk TIMER P. Lampka Timer i wyświetlacz informacyjny L zaczynają teraz migać. 2 Za pomocą przycisków regulujących O ustawić czas rozpoczęcia pracy grzejnika. Lewy przycisk (Nhour) służy do ustawienia godziny, natomiast prawy przycisk (Mmin.) służy do regulacji minut (przerwa 5 minut). save hour min. 3 Po upływie ok. 10 sekund na wyświetlaczu informacyjnym ponownie pokaże się extension CLOCK i zapali się lampka TIMER ­ funkcja programatora zostanie uruchomiona (rys. H).

timer 20:15 c ck set room vent. fuel 4 Programator sprawi, że pomieszczenie o zakodowanej porze osiągnie temperaturę przybliżoną do zaprogramowanej. H: Lampka kontrolna TIMER oznacza, że funkcja programatora jest uruchomiona. Jeżeli chcesz wyłączyć grzejnik i później ponownie uruchomić go za pomocą programatora, wystarczy przycisnąć przycisk TIMER (zob. Rozdział G).

Aby skasować ustawienie programatora należy jeden raz nacisnąć przycisk

WYŁĄCZANIE GRZEJNIKA

Istnieją dwa sposoby wyłączania grzejnika: 1 Wcisnąć przycisk M. Wyświetlacz informacyjny pokaże wówczas pozycję CLOCK. W przeciągu mniej więcej jednej minuty płomień wygasa. 2 Jeżeli chcesz wyłączyć grzejnik, a następnie ponownie uruchomić go za pomocą programatora, należy przycisnąć przycisk TIMER P. Wtedy grzejnik wyłącza się, a jednocześnie zostaje uruchomiona funkcja czasu ‘timer’. Ustawienie pożądanego czasu można zmienić za pomocą przycisków regulacyjnych O ( zob. rozdział F).

e-: 0 Wyświetlacz informacyjny L nie tylko pokazuje czas (zaprogramowany) oraz set pracy grzejnika. Kod na wyświetlaczu informuje o następujących sytuacjach: room W przypadku jakichkolwiek zakłóceń informacja pojawiająca się na wyświetlaczu poinformuje co dzieje się z grzejnikiem. temperaturę (Rozdziały C,E i F), lecz również informuje o jakichkolwiek zakłóceniach KOD INFORMACJA efefe- Zbyt wysoka temperatura grzejnika Schłodzić grzejnik i uruchomić ponownie Przerwa zasilania Uruchomić grzejnik ponownie Defekt termostatu Skontaktować się z dealerem Uszkodzony czujnik palnika Skontaktować się z dealerem Problemy z uruchomieniem Skontaktować się z dealerem

e- 5 e- 6 e- 7 Zabezpieczenie przechyłowe Ponownie uruchomić grzejnik Złe spalanie Skontaktować się z dealerem Temp. pomieszczenia e- 8 e- 9 przekracza 28°C Ponownie uruchomić grzejnik Defekt mechanizmu napędowego Skontaktować się z dealerem Zanieczyszczenie filtra powietrza, lub Oczyścić filtr zanieczyszczenie pompy paliwowej Skontaktować się z dealerem Grzejnik funkcjonował bez przerwy 50 godzin i wyłączył się samoczynnie. Uruchom grzejnik ponownie. Brak paliwa Napełnić zbiornik Zbyt mała wentylacja Zwiększyć wentylację Zbyt mała wentylacja Zwiększyć wentylacj -: -(i miga lampka kontrolna FUEL) -: -(i miga lampka kontrolna VENT) e-11 (i miga lampka kontrolna VENT) W przypadku wystąpienia usterek nie uwzględnionych w powyższym zestawieniu, należy zawsze skontaktować się z dealerem. AUTOMATYCZNE WYŁĄCZANIE SIE˛ ( DEZAKTYWACJA ) Grzejnik zaopatrzony jest system zabezpieczenia, którego zadaniem jest automatyczne wyłączenie grzejnika po upływie 50 godzin ( ) nieprzerwanego działania. Pokazuje to też wyświetlacz. Jeżeli chcesz ponownie uruchomić grzejnik, należy wcisnąć przycisk M (zob. rozdział D). set room

FUNKCJA SAMOCZYNNEGO OCZYSZCZANIA

Jeżeli grzejnik funkcjonuje bez przerwy przez 2 godziny w swoim maksymalnym ustawieniu, to palnik automatycznie podda się samoczynnemu oczyszczaniu. Na wyświetlaczu pojawi się wówczas wskaźnik kodu CL:05, zmniejszający się do wartości CL:00. Proces ten będzie trwał 5 minut, w tym czasie grzejnik dokonuje minimalnego c l: 0 5 set spalania, do momentu samooczyszczenia się palnika. Kiedy palnik jest oczyszczony, to wówczas automatycznie przełącza się na ustawienie maksymalnej mocy. room

Aby zapobiec przypadkowym zmianom zaprogramowanych ustawień grzejnika przez dzieci można wykorzystać zamek zabezpieczający przed dziećmi. Kiedy grzejnik jest włączony i uruchomiony jest mechanizm zamka zabezpieczającego, to wówczas można tylko i wyłącznie wyłączyć grzejnik, a wszystkie pozostałe funkcję są wtedy timer zablokowane. Jeżeli grzejnik jest wyłączony, to zamek zabezpiecza go również przed przypadkowym włączeniem. Aktywacja zabezpieczenia przed dziećmi następuje poprzez przytrzymanie vent. fuel odpowiedniego przycisku N przez ponad 3 sekundy. Zapalenie się lampki kontrolnej I: Zapalenie się lampki kontrolnej KEY­LOCK oznacza uruchomienie mechanizmu zamka zabezpieczającego. KEY­LOCK (rys. I) potwierdza uruchomienie zabezpieczenia przed dziećmi. Dezaktywacji zamka zabezpieczającego przed dziećmi dokonuje się przez ponowne przytrzymanie przycisku N KEY­LOCK przez ponad 3 sekundy.

WŁASCIWE WYKORZYSTANIE FUNKCJI OSZCZE˛DNOŚCIOWEJ "SAVE" Funkcja "SAVE" pozwala na ograniczenie temperatury. Po jej uruchomieniu grzejnik wyłączy się automatycznie, gdy uzyskana temperatura pomieszczenia przekroczy o

3°C temperaturę, która została zaprogramowana. Kiedy temperatura pomieszczenia ponownie wróci do zaprogramowanego poziomu, grzejnik uruchomi się samoczynnie. Uruchomienie funkcji "SAVE" polega na wciśnięciu odpowiedniego przycisku Q. hour min. Potwierdza to zapalenie się lampki kontrolnej SAVE (rys. J). Ponowne przyciśniecie extension przycisku SAVE powoduje wyłączenie tej funkcji. timer save

Także bez aktywacji funkcji "SAVE" twój grzejnik zapewnia utrzymanie poziomu J: Gdy zapala się lampka SAVE, to grzejnik automatycznie włącza się i wyłącza tak, aby utrzymać się w zaprogramowanym przedziale temperatur.

vent. fuel room zaprogramowanej temperatury poprzez dostosowanie swej wydajności cieplnej. "SAVE" jest ustawieniem ekonomicznym, które możesz wykorzystać, kiedy np. nie przebywasz w danym pomieszczeniu lub chcesz pomieszczenie zabezpieczyć przed mrozem.

Kiedy zapali się lampka FUEL, to jest to znak, że paliwa w zbiorniku wystarcza na 10 minut eksploatacji grzejnika. Upływ pozostałego czasu spalania pokazany jest w okienku hour save min. wyświetlacza informacyjnego L (rys. K). Masz teraz do wyboru dwie możliwości: extension

vent. fuel room wyjąć z grzejnika wymienny zbiornik paliwa i napełnić go na zewnątrz pomieszczenia mieszkalnego świeżym paliwem (zob. rozdział B) wcisnąć przycisk EXTENSION S wydłużając w ten sposób czas spalania, ponieważ grzejnik przełącza się automatycznie na najniższy poziom ogrzewania. Wyświetlacz K: Wraz z zapaleniem się lampki FUEL, w okienku wyświetlacza ukazuje się informacja na ile minut wystarczy paliwa. informacyjny pokazuje w minutach pozostały jeszcze czas, który zmniejsza się do wartości 10. W momencie, gdy osiągnie on cyfrę 10, co dwie minuty włącza się ostrzegawczy sygnał dźwiękowy przypominający o tym, że do wymiennego zbiornika należy dolać paliwa. Jeśli tego nie uczynisz, grzejnik sam się wyłączy. Również wtedy uruchamia się ostrzegawczy sygnał dźwiękowy. Lampka kontrolna FUEL zaczyna migać, a w okienku wyświetlacza informacyjnego ukazują się cztery kreski (--:--). Funkcję tę możesz wyłączyć wciskając przycisk M. save hour min. W przypadku całkowitego wypalenia paliwa do końca po uzupełnieniu go należy extension odczekać, aż grzejnik będzie ponownie gotowy do użycia. e- 1 1

W przypadku niewystarczającej wentylacji w pomieszczeniu rozlegnie się przerywany L: Migająca lampka kontrolna VENT wskazuje na konieczność dodatkowej wentylacji. dźwięk brzęczyka (mniej więcej raz na 10 minut), a wskaźnik świetlny VENT zapali się. Jeśli pojawi się taki sygnał, należy zadbać o poprawę wentylacji w pomieszczeniu (np. nieco szerzej otwierając drzwi lub okno), aby zapobiec wyłączeniu się grzejnika. Po poprawieniu wentylacji w pomieszczeniu wskaźnik VENT i brzęczyk zostaną wyłączone. Jeśli wentylacja

nadal będzie niewystarczająca, grzejnik wyłączy się automatycznie. W takim przypadku zostanie wyświetlony kod e -1 1 , a wskaźnik VENT będzie pulsować. Po poprawieniu wentylacji w pomieszczeniu (np. nieco szerszym otwarciu drzwi lub okna) grzejnik będzie można włączyć naciskając przycisk

Jeżeli lampka kontrolna VENT, po zapewnieniu dodatkowej wentylacji, nadal miga, to wówczas należy skontaktować się z lokalnym dealerem.

Jonizacja może być aktywowana poprzez wciśnięcie przycisku JONIZATOR

Aktywowanie tej funkcji powoduje generowanie negatywnych jonów, które przywracają ,, witaminy ‘’ zawarte w powietrzu do naturalnego poziomu. Ta funkcja może być aktywowana również w przypadku, kiedy piec jest wyłączony. W celu wyłączenia funkcji jonizowania należy ponownie przycisnąć przycisk JONIZATOR

KONSERWACJA Zanim rozpoczniesz jakiekolwiek czynności konserwacyjne, to najpierw wyłącz grzejnik i pozostaw go do całkowitego ostygnięcia. Wyciągnij wtyczkę z gniazdka. Zasadniczo, grzejnik nie wymaga zbyt wielu czynności konserwacyjnych. Zaleca się jednak raz w tygodniu wyczyścić odkurzaczem nasadę filtra powietrza 8 i filtr wentylatora 9 oraz przetrzeć wilgotną ściereczka otwór kratki 2. Od czasu do czasu zalecane jest umycie nasady filtra powietrza (rys. M) w roztworze mydliny i dokładne osuszenie go przed ponownym zainstalowaniem. Regularnie należy dokonywać przeglądu filtra paliwa, to znaczy: 1 Wyjąć z grzejnika zbiornik wymienny 7 i usunąć z niego filtr paliwa (rys. N). Może z niego kapać, więc dobrze mieć pod ręka ściereczkę. 2 Uderzając odwróconym do góry dnem filtrem o twardą powierzchnię, usunąć zgromadzone zanieczyszczenia. (Nigdy nie czyścić filtra wodą!). 3 Ponownie umieścić filtr paliwa w grzejniku. Poza tym, w celu uniknięcia trudnych do usunięcia plam, radzimy na bieżąco usuwać kurz i zanieczyszczenia wilgotną ściereczką.

Nie wyjmować samodzielnie żadnych części składowych grzejnika. W razie konieczności naprawy zawsze najpierw skontaktować się z dealerem Zibro. W przypadku uszkodzenia przewodu elektrycznego, pozostawić jego wymianę upoważnionemu do tego oficjalnemu monterowi. Wymienić na przewód typu H05 VV­F. O PRZECHOWYWANIE (KONIEC SEZONU) Po zakończeniu sezonu grzewczego należy przechowywać grzejnik w niezakurzonym miejscu, najlepiej w oryginalnym opakowaniu. Niewykorzystane paliwo nie nadaje się do użytku w następnym sezonie grzewczym. Zalecamy więc, aby całkowicie je wypalić. Jeżeli pomimo to pozostanie reszta paliwa, to nie wolno go wylewać, tylko usunąć zgodnie z lokalnymi przepisami dotyczącymi zagospodarowania odpadów chemicznych. Nowy sezon grzewczy należy zawsze rozpoczynać z zapasem nowego paliwa, a przy ponownym uruchamianiu grzejnika należy postępować zgodnie z instrukcjami (począwszy od rozdziału A, itd.).

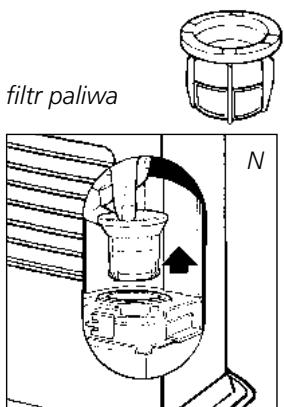

TRANSPORT Aby w czasie transportu grzejnika nie dopuścić do wycieku paliwa, należy przestrzegać następujących zaleceń: 1 Pozostawić grzejnik do zupełnego wystygnięcia. 2 Wyjąć zbiornik wymienny G z grzejnika i usunąć filtr paliwa (zob. Rozdział N, rys. N). Może z niego kapać, więc dobrze mieć pod ręka ściereczkę. Filtr paliwa i zbiornik przechowywać poza grzejnikiem. 3 Korek transportowy włożyć w miejsce, w którym był filtr paliwa (rys. O) i dobrze go docisnąć. Korek transportowy 4 Przemieszczać grzejnik zawsze w pozycji pionowej.

PARAMETRY TECHNICZNE Zapłon elektryczny nafta Paliwo Moc grzewcza (kW) max 4,65 Moc grzewcza (kW) min 1,45 Kubatura pomieszczenia (m3)** 75-190 0,484 Zużycie paliwa (l/godz)* Zużycie paliwa (g/godz)* Czas spalania zawart. zbiornika (godz.)* 15,7 7,6 Zawartość zbiornika (litry) Waga (kg) 13,5

• Przy maksymalnym stopniu ogrzewania Wymiary (mm) (z płytą podstawy) szerokość

głębokość wysokość Akcesoria ręczna pompka paliwa osłona na zakrętkę od zbiornika paliwa korek transportowy Napięcie sieciowe 220V/230V ­­ AC/50 Hz Zużycie energii elektrycznej zapłon 320 W Praca ciągła 31 W Bezpiecznik 250 V, 5 A ** Dane orientacyjne

WARUNKI GWARANCJI Grzejnik Zibro od daty zakupu posiada 24­miesięczną gwarancję. W tym okresie wszelkie usterki materiałowe i fabryczne podlegają bezpłatnej naprawie. Obowiązują przy tym następujące warunki gwarancji: 1 Wszelkie dodatkowe roszczenia ­ w tym roszczenia odszkodowań z racji ewentualnie poniesionych strat ­ nie będą honorowane. 2 Jakakolwiek naprawa lub wymiana części w okresie ważności gwarancji nie powoduje jej przedłużenia. 3 Gwarancja przestaje obowiązywać, jeżeli w grzejniku dokonano zmian, wmontowano inne niż oryginalne części zamienne lub jeżeli grzejnik naprawiany był przez stronę trzecią. 4 Części ulęgające normalnemu zużyciu, jak mata podpalnikowa lub pompka paliwa nie podlegają gwarancji. 5 Gwarancja ważna jest jedynie za okazaniem oryginalnego, opatrzonego datą rachunku kupna, na którym nie naniesiono poprawek. 6 Gwarancja jest nieważna w wypadkach uszkodzeń powstałych w wyniku czynności sprzecznych z instrukcją obsługi, zaniedbania lub tez używania niewłaściwego lub starego paliwa. Niewłaściwe paliwo może być wręcz niebezpieczne*. 7 Koszty i ryzyko związane z transportem grzejnika lub części zamiennych ponosi nabywca. Uważne przeczytanie Instrukcji Obsługi pozwala często uniknąć niepotrzebnych kosztów. Jeżeli nie pomoże to jednak rozwiązać problemu, to należy oddać grzejnik do naprawy lokalnemu dealerowi.

• W grzejniku opalanym łatwopalną substancją może np. dojść do spalania niekontrolowanego, z płomieniami wydobywającymi się na zewnątrz. W takim wypadku grzejnika nigdy nie starać się przenosić, lecz natychmiast go wyłączyć. W niebezpiecznych sytuacjach można użyć gaśnicy typu B: śniegowej lub proszkowej.

10 WSKAZÓWEK BEZPIECZNEGO UŻYTKOWANIA

1 Zawsze zwróć uwagę dzieci na fakt, że w pomieszczeniu znajduje się włączony grzejnik. 2 Nie przenoś włączonego lub gorącego jeszcze grzejnika. Nie dolewaj również w takich warunkach paliwa i nie przeprowadzaj napraw lub konserwacji. 3 Ustaw grzejnik w odległości co najmniej 1,5 metra od ściany, zasłon/ firanek i mebli. Nad grzejnikiem winna być wolna przestrzeń. 4 Nie używaj grzejnika w pomieszczeniach, gdzie występuje dużo pyłu i w miejscach, gdzie jest silny przeciąg. W obydwu wypadkach nie uzyskasz optymalnego spalania. 5 Wyłączaj grzejnik przed wyjściem z domu i przed udaniem się na spoczynek. 6 Paliwo przenoś i przechowuj wyłącznie w przeznaczonych do tego celu pojemnikach i kanistrach. 7 Nie dopuść, aby paliwo wystawione było na działanie wysokiej tempertury i znacznych różnic termicznych. Przechowuj paliwo w chłodnym, suchym i ciemnym miejscu (światło słoneczne powoduje spadek jego jakości). 8 Nie używaj grzejnika w miejscach, gdzie mogą występować szkodliwe gazy lub opary (np. samochodowe gazy spalinowe lub opary farby). 9 Pamiętaj o tym, że kratka z przodu grzejnika mocno się nagrzewa. 10 Pamiętaj zawsze o wentylacji. Zużytych urządzeń elektrycznych oraz baterii nie wolno usuwać wraz z normalnymi odpadami komunalnymi, ale jeśli jest to możliwe, należy oddać je do utylizacji. W razie wątpliwości co do możliwości utylizacji należy skontaktować się z lokalnymi władzami bądź z dealerem.
