MODE D'EMPLOI ADINA 85 M-LINE ZIBRO

Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et éventuels défauts de fabrication.

Nous vous souhaitons beaucoup de confort avec votre Zibro !

Ce poêle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu’ils soient secs. N’installez pas le poêle dans des chambres ou des salles de bain. Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela : •

Ce poêle doit être installé par un technicien Zibro agréé en chauffage et génie climatique. La garantie est seulement applicable si le poêle est installé par un professionnel Zibro agréé. Les instructions d’utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c’est le cas, la règle la plus contraignante s’applique. Le fabricant et le revendeur déclinent toute responsabilité si l’installation de l’appareil n’est pas en conformité avec les lois et règlementations locales et/ou en cas de ventilation incorrecte et/ou d’utilisation inappropriée de l’appareil.

vous qu’ils ne jouent pas avec le poêle.

Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l’appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poêle.

Veillez à ce que le conduit d’arrivée d’air de combustion puisse toujours aspirer de l’air frais de l’extérieur.

Ce poêle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée).

A.2 Arrêt normal du poêle : Respectez la procédure d’arrêt pour obtenir un arrêt normal du poêle. Reportez3

vous au chapitre D.4.

man_Adina 70 S-line_Adina 85 M-line ('12Loes).indd 34

B. Installation du poêle et du conduit de fumée L’agencement du conduit de fumée/cheminée est très important pour le bon fonctionnement et l’utilisation du poêle en toute sécurité. C’est pourquoi l’installation totale ou partielle du système (poêle + conduit de fumée) doit être exclusivement effectuée par des techniciens qualifiés agréés. Prière de vous référer au manuel d’installation. Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l’obstruer. L’accumulation des dépôts de suie ou des résidus peut même s’enflammer et créer des situations dangereuses. Faites ramoner et nettoyer la cheminée en respectant la législation locale ou les prescriptions de votre assurance. En l’absence de législation et/ou d’instructions de votre compagnie d’assurance : veillez à ce que tout le système (ycompris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de façon intensive, faites nettoyer la totalité le conduit de fumée plus fréquemment. Faites obligatoirement placer un chapeau de cheminée sur le conduit d’évacuation de fumée, en prévention de nids d’oiseaux. Veillez à ce que le chapeau de cheminée soit toujours propre et ne gêne pas le passage de l’air. Tout obstacle au passage de l’air peut susciter des situations dangereuses. Le tirage des gaz de carneau est réalisé à l’intérieur du poêle grâce à un ventilateur. L’installation de ventilateurs auxiliaires à l’intérieur du système de cheminée ou d’évacuation des gaz de carneau peut compromettre le bon fonctionnement du ventilateur d’extraction de la fumée et doit donc être évitée.

C. Première utilisation du poêle

élevé et d’augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures ; la capacité augmente ensuite progressivement. Faites fonctionner le poêle continuellement pendant au moins trois à quatre heures. La première fois, il est normal qu’une odeur désagréable se dégage. Veillez à bien aérer la pièce

à ce moment-là. Veillez à ce que la pièce soit suffisamment ventilée. Le poêle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez toujours la porte fermée pendant le fonctionnement du poêle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.

D. Utilisation normale du poêle

D.1.1.1 Procédure de démarrage et mode de fonctionnement normaux

Le pot de brûlage doit être nettoyé avant chaque mise en marche. En cas d’utilisation de la minuterie, le pot de brûlage doit être nettoyé avant que le poêle ne se mette en marche automatiquement. Voici la procédure de démarrage et de fonctionnement normale du poêle: 1.

Vérifiez que le pot de brûlage est vide et propre.

Vérifiez que la porte du poêle est fermée.

Remplissez la trémie à combustible de granulés de bois de bonne qualité. Voir chapitre D14.

11. Une fois la température ambiante souhaitée atteinte, le radiateur passe automatiquement au niveau de puissance de chauffage le plus bas. L’écran A affiche « on 1 ». L’écran B affiche maintenant « r IS », ce qui signifie que la température ambiante se situe au niveau souhaité et que le poêle a atteint le niveau 3 37

À la mise en service du poêle, la vis en auge a besoin de temps pour se remplir de granulés de bois. Au moins trois tentatives de démarrage sont donc nécessaires car le pot de brûlage est également vide.

D.1.1.2 Procédure de démarrage inhabituelle

Lorsque le poêle est démarré à une température ambiante inférieure à 12ºC ou lorsque l’air de combustion est a priori inférieur à 12ºC, la procédure de démarrage peut être différente. Lorsque la procédure d’allumage ne permet un brûlage correct à ces faibles températures, l’écran affiche « ALAr No FirE ».

G N’utilisez pas d’autres combustibles que les granulés de bois recommandés.

Voir chapitre D14. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l’alcool, l’essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

D.1.1.3 Procédure de démarrage inhabituelle

Lorsque le poêle est démarré à une température ambiante inférieure à 0ºC ou lorsque l’air de combustion est a priori inférieur à 0ºC, la procédure de démarrage est différente. Lorsque la procédure d’allumage ne permet un brûlage correct à basse température, l’écran affiche « Ont ». Pour démarrer le feu, placez un « allume-feu » dans le foyer. Allumez l’allume-feu avec une allumette et patientez 1 minute avant de démarrer le poêle en suivant la « procédure de démarrage normale » décrite dans le §D.1.1.1. Lorsque cela ne permet pas d’obtenir un brûlage correct, contactez un professionnel qui modifiera les paramètres d’installation du poêle. Contactez un installateur agréé Zibro.

G N’utilisez pas d’autres combustibles que les granulés de bois recommandés.

Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l‘alcool, l‘essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

D.2 Changement de la température ambiante requise

Appuyez une fois sur la touche P3.

Activation du mode Économique

Éteignez le poêle (cf. chapitre D.4). Appuyez ensuite plusieurs fois sur la touche P3 jusqu’à ce que « UT04 » s’affiche sur l’écran du haut. Appuyez sur la touche P1 jusqu’à ce que la valeur « 99 » s’affiche sur l’écran du bas. En appuyant à nouveau sur la touche P3, l’écran « A » affichera le texte STANDBY et l’écran « B » le texte « OFF » ou un chiffre entre 1 à 20. Si l’écran A affiche le texte OFF, le MODE ÉCONOMIQUE est désactivé. Vous pouvez l’activer avec les touches P1 ou P2. En appuyant sur les touches P1 ou P2, une température s’affiche sur l’écran « B ». Ceci est la température différentielle, que vous pouvez régler entre 1 °C et 20 °C. Choisissez la valeur souhaitée, puis appuyez sur la touche P3 pour enregistrer le réglage. Le poêle est maintenant en mode Économique. Pour éviter trop de démarrages/arrêts, et donc causer de l’usure aux diverses pièces, nous vous conseillons de ne pas régler la température différentielle en dessous de 2 °C ou au-dessus de 4 °C. Arrêt du mode Économique. Éteignez le poêle (cf. chapitre D4). Appuyez ensuite plusieurs fois sur la touche P3 jusqu’à ce que « UT04 » s’affiche sur l’écran du haut. Appuyez sur la touche P1 jusqu’à ce que la valeur 99 s’affiche sur l’écran « B ». En appuyant à nouveau sur la touche P3, l’écran « A » affichera le texte STANDBY et l’écran « B » la température différentielle, une valeur entre 1 et 20 °C. Le mode Économique est désactivé en appuyant sur la touche P1 jusqu’à ce que l’écran « B » affiche « OFF ». Appuyez sur la touche P3 pour enregistrer le réglage. Vous pouvez maintenant rallumer le poêle. D.4 Arrêt normal Pour arrêter le poêle, maintenez la touche P4 enfoncée jusqu’à ce que le message « OFF » s’affiche sur l’écran A. Pendant la phase d’arrêt, l’approvisionnement en granulés de bois dans le pot de brûlage est interrompu, le ventilateur de circu-

39 D.6 Modification du niveau de puissance du poêle Lorsque le brûleur est en marche ET que la température ambiante requise n’est pas encore atteinte, appuyez sur la touche P5 ou P6 pour augmenter ou réduire respectivement la puissance de sortie du poêle en changeant le niveau de brûlage. L’écran A change et affiche le niveau de puissance correspondant au poêle. Lors de la phase de démarrage, lorsque le feu n’est pas (encore) allumé, la puissance délivrée (le niveau de brûlage) peut être modifiée de la façon suivante : appuyez sur la touche P1 et sur la touche P5 ou P6 en même temps pour augmenter ou réduire respectivement le niveau de puissance. Une fois la température ambiante souhaitée atteinte, le radiateur passe automatiquement au niveau de puissance de chauffage le plus bas. L’écran A affiche « on 1 ». L’écran B affiche maintenant « r IS », ce qui signifie que la température ambiante se situe au niveau souhaité et que le poêle a atteint le niveau de puissance de chaleur le plus bas possible. D.7 Recirculation de l’air ambiant Ce poêle est doté d’un ventilateur de recirculation d’air ambiant. Lorsque le commutateur est en position de marche, l’air de la pièce transite par l’intérieur du poêle et en ressort chauffé. Illustration 6a : vue arrière du poêle. Vanne papillon montée sur l’entrée d’air de combustion.

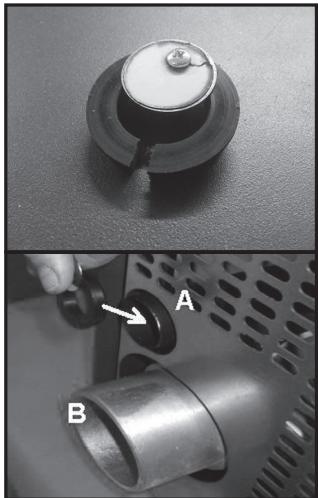

D.8 Réglage de la flamme

Après la mise en marche, il est possible de régler la flamme en manœuvrant le clapet papillon (40 mm de diamètre) qui doit être monté à l’arrivée du conduit d’air de combustion. Voir les illustrations 6a et 6b. Si les granulés de bois qui brûlent à l’intérieur du pot de brûlage ont tendance à tomber ou à se retourner, cela signifie que l’entrée d’air de combustion est trop importante. La rotation du couvercle de la vanne papillon permet d’augmenter ou de diminuer l’orifice d’entrée de l’air de combustion. Plus l’orifice d’entrée est petit, plus le risque que les granulés de bois tombent ou se retournent est faible.

G L’influence de la vanne papillon sur le tirage dépend de la configuration de l’ensemble du système de cheminée, de poêle et d’entrée d’air de combustion. Parfois, la fermeture de la vanne papillon aura peu d’effet et d’autres fois, l’effet sera important.

Illustration 6b : vue arrière du poêle. Vanne papillon montée sur l’entrée d’air de combustion.

D.10 Température des gaz de carneau Appuyez sur la touche P1 pendant le mode de fonctionnement normal pour afficher la température des gaz de carneau sur l’écran B pendant 3 secondes. D.11 Remplissage de la trémie de granulés Évitez d’ajouter des granulés dans la trémie pendant le fonctionnement de l’appareil. Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés ! Pour éviter de toucher aux pièces mobiles situées à l’intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur.

Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n’entre pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses !

Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.

Les granulés doivent être chargés avec précaution dans la trémie à granulés (élément 21 du schéma des components importantes). Veillez à ce que la trémie à granulés puisse à tout moment être complètement fermée avec le couvercle de trémie

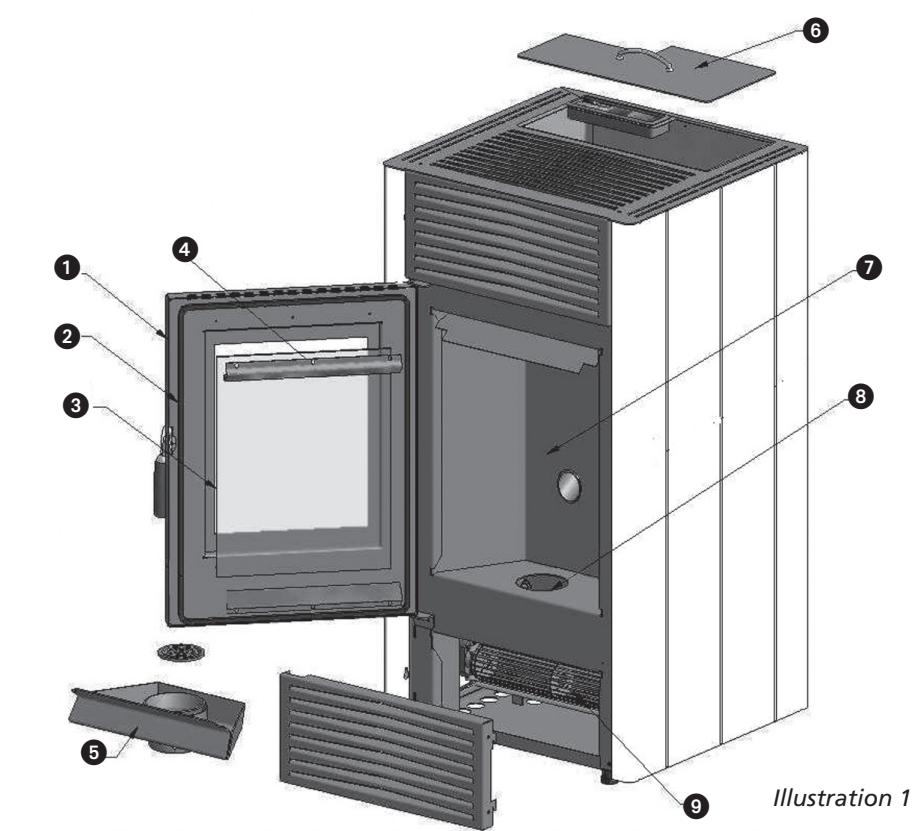

(élément 6 du schéma des principaux composants). Ne remplissez pas la trémie à combustible de résidus issus du pot de brûlage. Il existe sur le marché des granulés de différentes qualités et aux propriétés diverses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l’efficacité de la combustion, encrasser le poêle et, dans les cas extrêmes, susciter des situations dangereuses. Pour en savoir plus sur la qualité de granulés requise, voyez le chapitre D 14.

41 Les paramètres sont les suivants : •

UT01 pour régler le jour

Vérifiez que le poêle est en mode de fonctionnement normal ou sur le mode « off ».

Pour régler le jour de la semaine : 1.

Appuyez 2 fois sur la touche P3. L’écran A affiche « UT01 ».

Lorsque vous utilisez les programmes de la minuterie hebdomadaire, vérifiez que le jour de la semaine programmé dans UT01 est correct.

Réglage de la minuterie hebdomadaire du programme 1: 1.

Appuyez plusieurs fois sur P3 jusqu’à ce que l’écran A affiche « UT05 ».

Voici un exemple de cycle du programme 1 après la programmation :

Avec la touche P1, il est possible de faire défiler les jours de la semaine jusqu’à ce que le jour à modifier soit atteint. Le passage de Marche à Arrêt peut ainsi être obtenu avec la touche P2.

Voici un exemple de cycle du programme 2 après la programmation :

Utilisez uniquement des granulés de bois de bonne qualité d’un diamètre de 6 mm et d’une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d’après les caractéristiques suivantes :

E. uTILISATION DE LA TéLéCOMMANDE insérez les piles dans la télécommande : Utilisez un pile alcaline de 12 Volts, de type 23A N’utilisez pas de piles rechargeables.

Certains réglages du poêle peuvent être effectués à l’aide de la télécommande fournie.

Fonctions de la télécommande : Touche 1 et 3 appuyées simultanément => mise en marche/arrêt du poêle Touche 1 => augmentation de la température ambiante souhaitée. Touche 2 => baisse de la température ambiante souhaitée. Touche 3 => augmentation de l’émission de chaleur du poêle. Touche 4 => baisse de l’émission de chaleur du poêle.

45 Éteignez le poêle avec la touche P4 (marche/arrêt).

La température des gaz de carneau et de la fumée est mesurée en permanence. Si ce capteur est endommagé ou débranché, l’écran affiche « AlAr sond », le poêle interrompt automatiquement l’approvisionnement en granulés dans le pot de brûlage et lance la phase d’arrêt.

Éteignez le poêle avec la touche P4 (marche/arrêt).

Si la température devient trop élevée, l’écran affiche le message « RiS ». Pour régler la température à un niveau de fonctionnement normal, le poêle réduit automatique

46 Pour plus de protection, le poêle est équipé d’un troisième capteur de température qui mesure la température des gaz de carneau et la température ambiante. Lorsque ce capteur détecte une température trop élevée, l’alimentation électrique de la trémie à granulés est automatiquement coupée et le poêle s’arrête. L’écran affiche alors le message « AlaR dEp ». Mesures à prendre : En présence de ces indications et alarmes, reportez-vous au chapitre I « Pannes et solutions ». F.5

Alarme de coupure de courant

Lorsque l’alimentation électrique du poêle est temporairement coupée, l’écran affiche le message « Alar no rEtE », le poêle interrompt automatiquement l’approvisionnement en granulés dans le pot de brûlage et lance la phase d’arrêt. Mesures à prendre : 1.

Éteignez le poêle avec la touche P4 (marche/arrêt).

Nettoyage du tiroir à cendres

Lorsqu’il est plein et avant chaque démarrage. Aussi au démarrage en cas d’utilisation de la minuterie et / ou après 2500 kg de granulés sont brûlés

Vérification de l'étanchéité de la Deux fois par an, dont la première fois au porte coupe-feu début de la saison et / ou après 2500 kg de granulés sont brûlés

Nettoyage de la trémie à granulés Une fois par mois et / ou après 2500 kg de et de la vis en auge granulés sont brûlés La fréquence de nettoyage exacte doit être augmentée lorsque les granulés utilisés ne sont pas de bonne qualité.

Avant de commencer les activités d’entretien ou de nettoyage, le feu doit

être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi. • Le non respect des procédures d’entretien peut causer des dysfonctionnements, des dommages irréparables au poêle ou des blessures corporelles. • Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l’obstruer. L’accumulation des dépôts de suie ou des résidus peut même s’enflammer et créer des situations dangereuses. • Faites ramoner et nettoyer le conduit de fumée en respectant la législation locale et/ou les prescriptions de votre compagnie d’assurance. En l’absence de législation locale et/ou de prescriptions d’assurance: veillez à ce que tout le système (ycompris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de façon intensive, faites nettoyer la totalité du système (ycompris le conduit de fumée) plus fréquemment.

G.2 Opérations d’entretien par un technicien agréé :

Remplacer les pièces non mentionnées En cas de dommages signalés. dans ce manuel

(*) La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d’assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

G.3 Opérations d’entretien

Avant de commencer les activités d’entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi.

Avant d’intervenir sur le poêle, vérifiez que ce dernier est complètement débranché.

Vérifiez que le poêle est complètement débranché.

Ouvrez la chambre à fumée avec les deux boulons à ailettes. Voir l’illustration

Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion. Voir illustration 12.

Vérifiez que le poêle est complètement débranché.

Le pot de brûlage a besoin d’être nettoyé au moins avant chaque démarrage et Illustration 15

après deux jours de brûlage consécutifs.

Nettoyez le pot de brûlage uniquement lorsque le poêle est complètement froid ! G Pour une bonne combustion des granulés, les trous doivent être bien dégagés et le pot de brûlage doit être propre.

Remettez le pot de brûlage et la grille dans le poêle.

G.3.6 Vérification de l’étanchéité de la porte coupe-feu

Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d’étanchéité de la porte de chargement et son aspect. Voir l’illustration 17. Faites-le remplacer par un technicien agréé Zibro si nécessaire. Utilisez uniquement des pièces de rechange d’origine agréées par Zibro.

Vérifiez l’étanchéité de la porte coupe-feu uniquement lorsque le poêle est complètement froid !

Nettoyez la trémie à granulés et la partie visible de la vis en auge avec un aspirateur. Vérifiez que le poêle est complètement débranché.

Veillez à bien remettre tous les boulons et écrous enlevés aux endroits corrects et à les resserrer fermement après l’entretien.

H. Service technique, pièces détachées d’origine

Avant de quitter l’usine, chaque poêle a été testé et approuvé. Toute réparation ou certification s’avérant nécessaire pendant ou après l’installation du poêle, doit être effectuée par des techniciens qualifiés et agréés par Zibro. Les pièces détachées originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés. Avant de contacter votre revendeur, le centre de réparation ou le technicien agréé, munissez-vous du nom du modèle et du numéro de série de votre poêle. Ces informations vous seront demandées lors de votre appel. N’utilisez que les pièces détachées originales du Zibro. L’utilisation d’autres pièces que Zibro annule l’application de la garantie.

Vérifier le branchement de la prise

Le fusible de protection de la carte de circuit imprimé est grillé

Faire remplacer le fusible par un technicien agréé Zibro uniquement

Le panneau de commande est défectueux

Faire remplacer le panneau de commande par un technicien agréé Zibro uniquement

Le câble plat est défectueux

Faire remplacer le câble plat par un technicien agréé Zibro uniquement

La carte de circuit imprimé est défectueuse

Faire remplacer la carte de circuit imprimé par un technicien agréé Zibro uniquement

Le réservoir est vide

Remplir le réservoir

Le pot de brûlage est sale

Nettoyer le pot de brûlage. Voir le chapitre G.

Le capteur de température n’a pas détecté de seuil minimum de température pour démarrer

Vider le pot de brûlage et redémarrer si le problème persiste. Démarrer le poêle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technicien agréé Zibro si le problème persiste.

L’igniteur est cassé

Faire remplacer l’igniteur par un technicien agréé Zibro uniquement

La température extérieure est trop faible

Vider le pot de brûlage et redémarrer si le problème persiste. Démarrer le poêle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technicien agréé Zibro si le problème persiste.

Les granulés de bois sont humides

Utiliser uniquement des granulés de bois secs. Voir le chapitre D.14.

Le capteur de température est bouché

Faire remplacer le capteur par un technicien agréé Zibro uniquement

La carte de circuit imprimé

électronique est cassée

Faire remplacer la carte par un technicien agréé Zibro uniquement

Le réservoir est vide

Remplir la trémie à granulés.

La vis en auge est bloquée

Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer.

Contacter un technicien agréé Zibro si le problème persiste.

Le poêle n’est pas alimenté en électricité

Vérifier le branchement de la prise

Le moteur de la vis en auge est endommagé

Faire remplacer le moteur par un technicien agréé Zibro uniquement

Consulter l’écran pour vérifier l’absence d’alarme

Le réservoir est vide

Remplir le réservoir

La vis en auge est bloquée

Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer.

Contacter un technicien agréé Zibro si le problème persiste.

Les granulés de bois ne sont pas de bonne qualité

Essayer des granulés de meilleure qualité.

Le paramètre de la phase

1 défini pour la carte de circuit imprimé est trop faible

L’approvisionnement en granulés de bois vers le pot de brûlage doit peut-être être ajusté par un technicien agréé Zibro uniquement

Consulter l’écran pour vérifier l’absence d’alarme

- Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage contient trop de cendres et/ou est trop sale et doit être nettoyé. Voir le chapitre G.3.5. Cette intervention doit être réalisée par un technicien agréé Zibro uniquement : les tuyaux de l’échangeur à l’intérieur du poêle sont trop sales ; nettoyer les lames de l’extracteur et la spirale.

Le tube d’échappement/ conduit des gaz de carneau/cheminée est bouché

Faire nettoyer immédiatement le tube d’échappement/conduit des gaz de carneau/cheminée par un ramoneur agréé.

Contacter un ramoneur agréé.

Le poêle présente des obstructions internes

Faire réviser le poêle par un technicien agréé Zibro uniquement

L’extracteur de fumées est endommagé

Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire remplacer immédiatement le ventilateur car cela peut être nocif pour la santé. par un technicien agréé Zibro uniquement

Le ventilateur de recirculation de l’air continue de fonctionner lorsque le poêle est froid

Le capteur de température des gaz de carneau est cassé

Faire remplacer le capteur de température par un technicien agréé Zibro uniquement

La carte de circuit imprimé

électronique est cassée

Faire remplacer la carte par un technicien agréé Zibro uniquement

Présence de cendres par terre autour du poêle

Le joint de la porte est cassé, usé ou endommagé

Faire remplacer le joint par un technicien agréé Zibro uniquement

Les conduits de fumées et de gaz ne sont pas étanches à l’air

Ces interventions doivent être réalisées par un installateur agréé pour les cheminées uniquement : les conduits de fumées qui ne sont pas étanches à l’air peuvent

être dangereux pour la santé. Étanchéifier immédiatement le raccord (avec de la Loctite 598 ou un produit similaire) et/ou remplacer les tuyaux par des composants adaptés.

L’alarme « AlAr no rEtE » s’affiche

Vérifier la coupure de courant et redémarrer le poêle

Carte de circuit imprimé

électronique défectueuse

Faire remplacer la carte par un technicien agréé Zibro uniquement

La température ambiante requise par l’utilisateur final est atteinte

Il ne s’agit pas d'une erreur. Le poêle fonctionne à puissance minimale : il n’y a pas de problème

Un certain seuil de température de sortie des fumées a été atteint

Il ne s’agit pas d'une erreur. Le poêle fonctionne à puissance minimale : il n’y a pas de problème

La flamme du feu est de petite taille et orange, les granulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire.

Le poêle est dans un état permanent, l’écran affiche le message

Le tube d’échappement/ conduit des gaz de carneau/cheminée est bouché

Faire nettoyer immédiatement le tube d’échappement/conduit des gaz de carneau/cheminée par un ramoneur agréé.

Contacter un ramoneur agréé.

L’extracteur de fumées est endommagé

Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire remplacer immédiatement le ventilateur car cela peut être nocif pour la santé. Cette intervention doit être réalisée par un technicien agréé Zibro uniquement

Obstructions possibles du tube d’entrée d’air de combustion

Nettoyer le tube d’entrée d’air frais.

La carte de circuit imprimé électronique est cassée

Faire remplacer la carte de circuit électrique par un technicien agréé Zibro uniquement

Cheminée trop longue

Le poêle est trop chaud

La température ambiante est trop élevée.

Ouvrir les portes des autres pièces. Si le problème persiste, contacter un technicien agréé Zibro.

Le poêle est trop chaud

Laisser le poêle refroidir puis le redémarrer. Si le problème persiste, contacter un technicien agréé Zibro.

Le ventilateur de recirculation de l’air ambiant est cassé

Faire remplacer le ventilateur par un technicien agréé Zibro uniquement

Coupure de courant temporaire

Une panne de tension pendant le fonctionnement du poêle entraîne une surchauffe à l’intérieur du poêle. Laisser le poêle refroidir puis le redémarrer.

Le thermostat est cassé

Faire remplacer le thermostat par un technicien agréé Zibro uniquement

La carte de circuit imprimé

électronique est cassée

Faire remplacer la carte de circuit électronique par un technicien agréé Zibro uniquement

La carte de circuit imprimé électronique est cassée

Faire remplacer la carte de circuit électronique. Contacter un technicien spécialisé.

Le ventilateur de recirculation de l’air ambiant est cassé

Faire remplacer le ventilateur par un technicien agréé Zibro uniquement

Paramètre trop élevé

Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un technicien agréé Zibro uniquement

Le capteur de température de sortie des fumées est cassé

Faire remplacer le capteur par un technicien agréé Zibro uniquement

Le pot de brûlage doit être nettoyé

Le poêle fonctionne à puissance minimale.

Le ventilateur d’extraction des gaz de carneau fonctionne à vitesse maximale. Il n’y a pas de problèmes directs. Nettoyer le pot de brûlage dès que possible (voir le chapitre G.3.5)

Démarrage à froid lorsque la température de l’air ambiant est inférieure à

12ºC. L’igniteur ne peut pas atteindre la température souhaitée.

Utiliser les bâtonnets allume-feu BBQ pour allumer le feu. Continuer en redémarrant le poêle lorsque les bâtonnets brûlent.

Respecter la procédure normale.

Le ventilateur d’extraction de fumée continue de tourner au régime maximum.

Remplacez le ventilateur d’extraction de fumée ou le circuit imprimé. Le pot de brûlage avec tiroir à cendre doit être nettoyé avant chaque démarrage et une fois tous les deux jours d’utilisation ininterrompue. Par un technicien agréé Zibro uniquement

à la vitre ne sont pas couverts par la garantie.

** Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n’essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d’urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.

(****) Utiliser uniquement le combustible recommandé.

Nous vous informons que les notices d’utilisation et/ou d’installation sont disponibles sur notre site www.zibro.com

Marque du produit Zibro Référence du produit : Adina Directives CE applicables Directive basse tension CE 2006/95/EEC EC ROHS directive 2004/108/EC EC RoHC directive EN 60335-1 / EN 60335-2-102 EN 61000-3-2 / EN 61000-3-3 EN 61000-4-2 / 3 / 4 / 5 / 6 EN 61000-4-11 / EN 61000-4-13 EN 62233

Mai 2011 Signature autorisée :
