BRUGSANVISNING SC 3331 ZIBRO

Tillykke med købet af Qlima-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt. Læs denne brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget. På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl og 4 års garanti på kompressoren. Vi håber, du får glæde af dit airconditionanlæg.

TEKNISKE DATA LÆS DENNE BRUGSANVISNING I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligeholdelse af airconditionanlægget. Du kan finde mange svar på almindelige problemer i kapitlet Tip til fejlfinding. Hvis du først gennemlæser kapitel J, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service.

­A SIKKERHEDSANVISNINGER Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 220-240 V~/ 50 Hz. Modellerne S 3348 - SC 3348 - S 3364 skal tilsluttes direkte til spændingskilden med strømledningen. VIGTIGT • Enheden SKAL altid være jordforbundet. Hvis strømforsyningen ikke er jordforbundet, må enheden ikke tilsluttes. Stikket skal altid være lettilgængelig, når enheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne. • Varmepumper indeholder køle gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret køle teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal efterses og leak søges minimum en gang om året af en autoriseret køleteknikker. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning. Kontrollér følgende ting, før anlægget tilsluttes: • Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet. • Stikkontakten og strømforsyningen skal være egnet til den spænding, der er angivet på typeskiltet. • Stikket på anlæggets kabel skal passe ind i stikkontakten. • Anlægget skal placeres og monteres på et stabilt underlag. 6 4

Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget. • Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved håndtering af elektrisk udstyr. • Dæk aldrig luftindtaget og -udtaget til. • Anlægget må ikke komme i kontakt med kemikalier. • Undgå at sprøjte vand på anlægget eller nedsænke det i vand. Sluk apparatet, og tag stikket ud af stikkontakten, hvis der kommer vand i den indendørs enhed. • Undlad at stikke hænder, fingre eller genstande ind i anlæggets åbninger. • Som med alt andet elektrisk udstyr skal du være opmærksom, når der er børn i nærheden af anlægget. • Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller forhandleren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlæg. • Tag altid stikket ud af stikkontakten, når anlægget ikke er i brug. • Anlægget må ikke tændes eller slukkes ved at sætte stikket i stikkontakten eller tage det ud af stikkontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen. • Undlad at tildække airconditionanlægget, mens det kører. Afbryd strømmen, inden enheden åbnes. • Træk altid stikket ud af stikkontakten eller afbryd strømmen, når klimaanlægget rengøres eller vedligeholdes. • Undlad at placere gasbrændere, gasovne eller brændeovne i luftstrømmen. • Undlad at betjene eller berøre airconditionanlægget med våde hænder. • Bemærk, at den udendørs enhed støjerunder brug, og at denne støj kan overskride de lokale støjgrænser. Det er brugerens ansvar at sørge for, at udstyret overholder den 6 5

lokale lovgivning. Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed. Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet. Det frarådes at opholde sig i den direkte luftstrøm. Drik aldrig kondensvandet fra klimaanlægget. Anlægget kan ikke modificeres. Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten, dens kundeserviceafdeling eller af personer med tilsvarende kvalifikationer for at forebygge fare. VIGTIGT! • Brug aldrig enheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget. • Hvis anvisningerne ikke følges, kan enhedens garanti bortfalde.

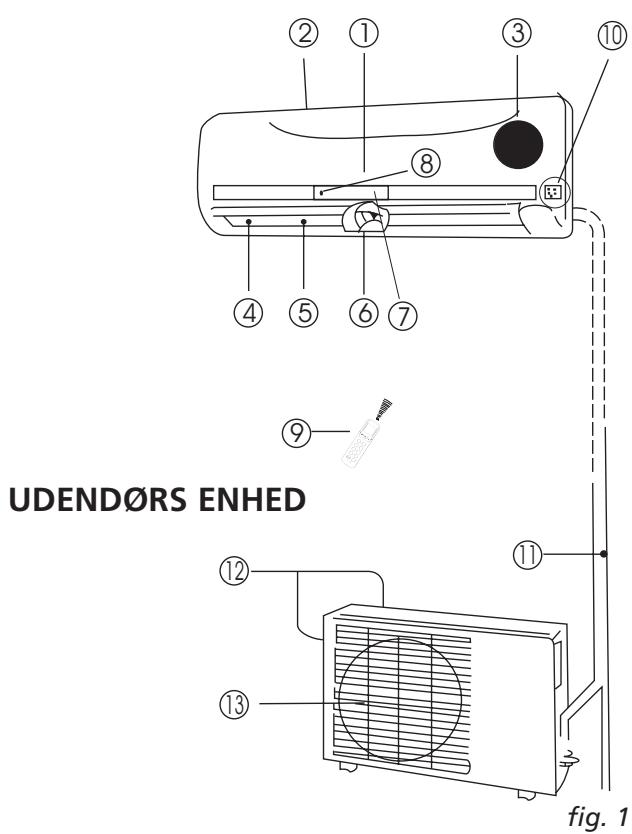

e Vandret luftrist f Lodret luftspjæld g Display

h Modtager til fjernbetjeningssignal

i Fjernbetjening (nærmere beskrivelse findes i kapitel D) j Knap til manuel betjening (Auto/cool)

UDENDØRS ENHED Udendørs enhed

k Tilslutningsrør, afløbsslange 11 12

(S33xx Tilslutningsrør medfølger ikke) l Luftindtag (på siden og på bagsiden) m Luftudtag 13

G BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder. 1

Afrimningsindikator Denne indikator lyser, når airconditionanlæggets afrimningsfunktion starter automatisk, eller når varmluftsstyringsfunktionen aktiveres ved brug af varmefunktionen.

Temperaturindikator Denne indikator viser temperaturindstillingerne, når airconditionanlægget kører.

Driftsindikator Denne indikator blinker, når anlægget tændes, og lyser, når anlægget er i drift.

Timerindikator Denne indikator lyser, når timeren er indstillet til at tænde eller slukke.

C DRIFTSTEMPERATUR Afkøling, opvarmning og affugtning er mest effektivt ved følgende indendørs- og udendørstemperaturer. Afkøling

FORSIGTIG • Når klimaanlægget anvendes ved temperaturer, som er anderledes end de ovenfor nævnte, kan bestemte sikkerhedsfunktioner træder i kraft, som kan forårsage, at enheden ikke længere fungerer korrekt. • Hvis airconditionanlægget kører i et rum med en relativ luftfugtighed på over 80 %, kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed. • For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke døre og vinduer, når du bruger kølings- eller varmefunktionen.

D BRUG AF FJERNBETJENING G BEMÆRK! • Ret altid fjernbetjeningen mod modtageren på den indendørs enhed, og sørg for, at der ikke er forhindringer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt. • Afstanden mellem fjernbetjeningen og anlægget må maksimalt være 6-7 meter.

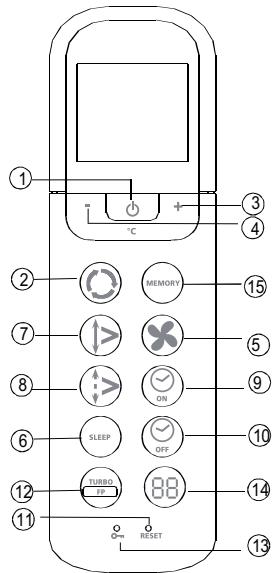

Oversigt over funktionsknapperne på fjernbetjeningen

Knappen On/Off (Tænd/sluk): Tryk på denne knap for at starte anlægget. Tryk på knappen igen for at standse anlægget.

Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefølgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

AUTO KØLING AFFUGTNING VARME VENTILATOR

Knappen + : Tryk på denne knap for at øge indstillingen for indendørstemperaturen til max. 30 ºC.

Knappen - : Tryk på denne knap for at reducere indstillingen for indendørstemperaturen til min. 17 ºC.

Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefølgen Auto, Lav, Middel, Høj og tilbage til Auto. Når du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den.

Knappen SLEEP: Tryk på denne knap for at skifte til energibesparende tilstand. Tryk på knappen igen for at annullere. Denne funktion, som kun kan bruges i kombination med afkølings-, opvarmningseller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1ºC per time i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappen igen for at stoppe drejningen.

Knappen Air Direction (Luftstrøm): Tryk på denne knap for at ændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkel ændres med 6 grader for hvert tryk på knappen. Når luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeeffekt, ændres drejningsretningen automatisk. Der vises ikke noget symbol på displayet, når du trykker på denne knap.

Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og funktionerne stilles tilbage til de oprindelige indstillinger.

Knap til forebyggelse af frost indendørs/Knappen TURBO: Hvis du trykker på denne knap i tilstanden COOL, skifter airconditionanlægget til kraftig afkøling. Tryk igen for at annullere funktionen TURBO.: Når der trykkes på denne knap (> 2 sekunder), går enheden i frostforebyggelsestilstand. Enheden tilsidesætter indstillingen for indendørstemperatur og stiller temperaturen til ca. 8 °C. På den måde forebygges dannelse af frost indendørs, når det er koldt, med det lavest mulige energiforbrug. Når denne tilstand er valgt, viser displayet på den indendørs enhed “FP”. Knappen kan kun betjenes, når opvarmningsfunktionen er aktiveret. Tryk på knappen igen for at deaktivere frostforebyggelsestilstand.

Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjeningen kan ikke bruges til andre funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK.

Knappen LED DISPLAY: Belysningen i fjernbetjeningens skærm tændes ved at trykke på denne knap. Belysningen slukkes automatisk, hvis der ikke trykkes på nogen knapper inden for 3 sekunder (gælder ikke for enheder, som ikke er udstyret med denne funktion).

Knappen MEMORY: Denne knap anvendes til at gendanne standardindstillingen fra fabrikken eller til at fortsætte med en indstilling, der er gemt i hukommelsen. - Hvis brugeren endnu ikke har programmeret fjernbetjeningen, står fabriksindstillingen til automatisk drift ved 24 °C med automatisk ventilatorhastighed. Når du trykker på knappen MEMORY, skifter apparatet indstilling til automatisk drift ved 24 °C med automatisk ventilatorhastighed - Når brugeren har ændret indstillingen efter eget ønske (f.eks. varme, lav ventilatorhastighed og 25 °C), kan denne brugerindstilling gemmes i fjernbetjeningens hukommelse ved at trykke på knappen MEMORY i mere end 2 sekunder. - Når den indendørs enhed står i en tilfældig indstilling, skifter den indendørs enhed til den indstilling, der er gemt i fjernbetjeningens hukommelse, når der trykkes på knappen MEMORY i mindre end 2 sekunder

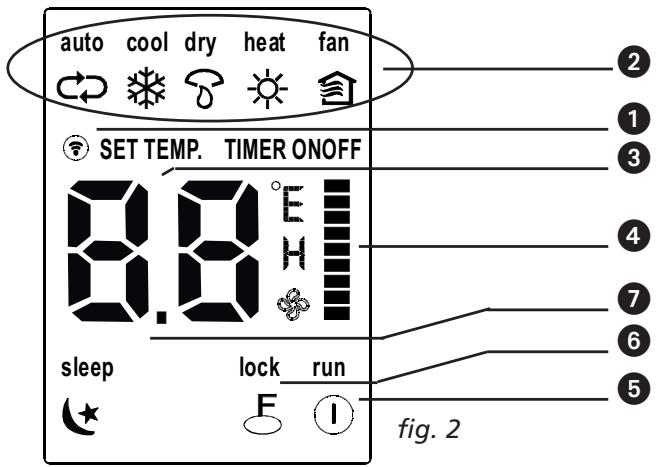

Oversigt over indikatorerne på fjernbetjeningen og deres funktion auto cool dry heat

Sendeindikator: Denne indikator lyser, når fjernbetjeningen sender et signal til den indendørs enhed.

Ventilatorhastighedsindikator: T ryk på knappen FAN SPEED for at vælge den ønskede ventilator hastighedsindstilling (Automatisk – lav

– mellem – høj ). Dit valg vises i LCD-vinduet med undtagelse

af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO, når driftstilstanden enten er AUTO eller DRY (affugtning). e

ON/OFF-indikator: Dette symbol vises, når du tænder for enheden vha. fjernbetjeningen, og forsvinder, når du slukker for enheden. Tryk på knappen ON/OFF for at rydde displayet.

Dvaledisplay: Vises på displayet i dvaletilstand (SLEEP). Tryk på knappen SLEEP, for at fjerne dvaledisplayet.

G BEMÆRK! For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

Brug af fjernbetjeningen Isætning/udskiftning af batterier Brug to alkaliske batterier (AAA/LR03). Brug aldrig genopladelige batterier. 1.

Fjern batteridækslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dækslet.

Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.

Sæt dækslet på igen ved at skubbe det på plads.

G BEMÆRK! • Når batterierne fjernes, slettes alle programmerede indstillinger i fjernbetjeningen. Når der er isat nye batterier, skal fjernbetjeningen programmeres igen. • Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt. • Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen. • Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 måneder. • Udskift batterierne, når den indendørs enhed ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke tændes. • Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

AUTOMATISK drift Når airconditionanlægget er driftsklart (kontrollér, at apparatet er sluttet til, og om der er strøm), skal du tænde for det. Driftsindikatoren på displayet på den indendørs enhed begynder at blinke. 1.

Tryk på knappen Mode (Indstilling) til vælge Auto.

Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.

Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den

indendørs enheds display tændes. Ventilatorhastigheden styres automatisk. 4.

Tryk på knappen On/Off (Tænd/sluk) igen for at standse anlægget.

G BEMÆRK! • I AUTO-tilstanden vælger klimaanlægget automatisk drifttilstandene “Afkøling”, “Ventilation” eller “Opvarmning” i henhold til målte forskel mellem den faktiske rumtemperatur og temperaturen, som er indstillet på fjernbetjeningen. • Hvis auto-tilstand ikke giver en behagelig temperatur, kan du vælge den ønskede tilstand manuelt.

KØLE-, VARME- OG VENTILATORFUNKTION 1.

Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilsidesætte indstillingerne ved at vælge tilstanden køling, affugtning, varme eller ventilator ved hjælp af knappen b.

Tryk på knappen On/Off (Tænd/sluk) a Driftsindikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) a igen for at standse anlægget.

G BEMÆRK! Ventilatortilstand kan ikke bruges til at styre temperaturen. I denne tilstand kan du kun vælge trinene 1, 3 og 4.

AFFUGTNINGSTILSTAND 1.

Tryk på knappen Mode (Indstilling) b for at vælge affugtningstilstanden.

Tryk på knappen + eller - (c eller d) for at indstille den ønskede temperatur.

Tryk på knappen On/Off (Tænd/sluk) a. Driftsindikatorerne tændes, og airconditionanlægget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) a igen for at standse anlægget.

G BEMÆRK! På grund af forskellen mellem den temperatur, der er indstillet på enheden, og den faktiske rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre uden køle- og vantilatorfunktion.

TIMERDRIFT Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (i og j) bruges til at indstille, hvornår timeren skal tænde og slukke for anlægget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer. 1.

Sådan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) i. Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for start af anlægget, og symbolet “h” vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt. 1.2 Tryk på knappen Timer On (Timeraktivering) i igen for at bekræfte det ønskede starttidspunkt. 1.3 Når du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget. 2.

Sådan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) j. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlægget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

2.2 Tryk på knappen Timer Off (Timerslukning) j igen for at bekræfte det ønskede stoptidspunkt. 2.3 Når du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

Eksempel på timerindstilling

Airconditionanlægget skal starte om 6 timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet

Indikatorlampen “TIMER ON” lyser, og funktionen er aktiveret.

TIMER ON OFF Kombineret timer

(indstilling af både ON- og OFF-timere samtidig)

TIMER OFF --> TIMER ON On

(ON --> Stop --> Start anlægget)

Denne funktion er praktisk, når du vil stoppe airconditionanlægget, når du er gået i Set

seng, og starte det igen om morgenen, nå du vågner, eller kommer hjem igen.

Eksempel: Airconditionanlægget stoppes 2 timer og starter igen 10 timer efter den indstillede start. 1. Tryk på knappen TIMER OFF. 2. Tryk på knappen TIMER OFF igen for at se “2.0h” på TIMER OFF-displayet 3. Tryk på knappen TIMER ON 4. Tryk på knappen TIMER ON igen for at vise “10h” på TIMER ON-displayet 5. Vent et sekund, hvorefter det digitale display viser temperaturen igen. Indikatorlampen “TIMER ON OFF” lyser, og funktionen er aktiveret.

G BEMÆRK! • Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer). • Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt. • Indstillingstiden er en relativ tid, dvs. at denne tid er baseret på tidsforskellen mellem den faktiske tid og den indstillede tid.

ADVARSEL! • Fjernbetjeningen må ikke udsættes for høje temperaturer og stråling. • Modtageren på den indendørs enhed må ikke udsættes for direkte sollys, da det kan medføre funktionsfejl.

E OPTIMAL DRIFT For at opnå optimal drift skal nedenstående overholdes: •

Justér luftstrømmens retning korrekt, så den ikke er rettet direkte mod personer.

Justér temperaturen, så det optimale komfortniveau opnås. Anlægget må ikke indstilles til for høje temperaturer.

Luk døre og vinduer, da den ønskede effekt i modsat fald kan blive reduceret.

Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe airconditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forhindringer, som blokerer luftstrømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne nå airconditionanlægget uhindret.

Rengør luftfiltret jævnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at rengøre filtrene hver anden uge.

F Anlægget må ikke anvendes med det vandrette luftspjæld i lukket tilstand.

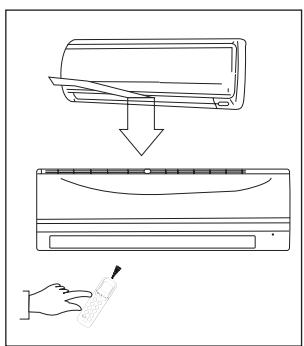

JUSTERING AF LUFTSTRØMMENS RETNING •

Klimaanlæggets udgående luftstrømsretning kan indstilles ved at indstille de horisontale og vertikale lameller.

Indstil retningen på lamellerne sådan, at luftstrømmen ikke blæser direkte på personer.

Sørg for, at den udgående luftstrøm når hele rummet for at forhindre temperaturforskelle i rummet.

De horisontale lameller skal indstilles manuelt.

Indstilling af vertikal luftstrømsretning (op - ned) Udfør denne handling, når klimaanlægget er i drift. Håndtag

Brug fjernbetjeningen til at indstille de vertikale lameller. Tryk på knappen “”AIR DIRECTION””  på fjernbetjeningen. Lamellerne indstilles med 6º for hvert tryk på knappen. Sådan drejes luftstrømmens retning automatisk (op-ned) Denne procedure skal udføres, mens anlægget kører. •

Tryk på knappen Swing (Drej) g på fjernbetjeningen.

• Funktionen afbrydes ved at trykke på knappen Swing (Drej) g igen. Tryk på knappen Air Direction (Luftstrøm) h for at låse luftspjældet i den ønskede position.

FORSIGTIG! Pas på ikke at komme til at berøre ventilatoren bag de lodrette luftspjæld!

Indstilling af horisontal luftstrømsretning (venstre - højre) Flyt manuelt de horisontale lamellers greb til venstre eller højre for at justere ønsket luftstrøm.

FORSIGTIG • Knapperne “AIR DIRECTION” og “SWING” fungerer ikke, når klimaanlægget er deaktiveret (heller ikke når “TIMER ON” er indstillet). • Lad ikke klimaanlægget kører lang tid i drifttilstanden “Afkøling” eller “Tør” med luftstrømmen rettet nedad. Der kan så dannes kondens på de vertikale lameller, som kan lække. • Flyt ikke de vertikale lameller manuelt. Brug altid knap  “AIR DIRECTION” eller knappen “SWING” . Det kan forstyrre funktionen, hvis luftspjældet flyttes manuelt. Sluk og tænd klimaanlægget igen, hvis de vertikale lameller ikke fungerer korrekt. • Når klimalægget tændes med det samme efter at det har været slukket, er det muligt, at de vertikale lameller ikke bevæges i ca. 10 sekunder. • Lad ikke enheden kører med de horisontale lameller i lukket position.

tjeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTI-

LATOR, afhængigt af hvilken temperatur du har indstillet samt rumtemperaturen.

Airconditionanlægget styrer automatisk rumtemperaturen, så den holdes omkring det temperaturpunkt, du har indstillet.

• Indstil temperaturen

Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbe-

Hvis AUTO-tilstand ikke giver en behagelig temperatur, kan du vælge de ønskede indstillinger manuelt.

Denne funktion, som kun kan bruges i kombination med afkølings-, opvarmnings- eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarm-

Tid Indstil temperaturen

ningstilstand) den indstillede temperatur med 1ºC per time i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

AFFUGTNINGSDRIFT • I affugtningstilstand vælger airconditionanlægget automatisk affugtningsfunktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet. • Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktivering af kølefunktionen eller ventilatoren. Ventilatorhastigheden styres automatisk. •

G Under normal drift affugter airconditionanlægget også luften.

BEMÆRK! Når airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat måler en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhængigt af hvor meget fugt der produceres i rummet (madlavning, mennesker mv.)

H VEDLIGEHOLDELSE G Afløbs rens

ADVARSEL! • Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten før rengøring. • For S 3348 - SC 3348 - S 3364: afbryd strømmen til klimaanlægget.

Rengøring af den indendørs enhed og fjernbetjeningen

FORSIGTIG • Tør den indendørs enhed og fjernbetjeningen af med en tør klud. • Hvis den indendørs enhed er meget snavset, kan du bruge en klud, der er vredet hårdt op i koldt vand. • Den indendørs enheds frontpanel kan tages af og rengøres med vand. Tør efter med en tør klud. • Brug ikke klude, der er forbehandlet med kemikalier, eller en støveklud til at rengøre enheden. • Brug ikke benzin, fortynder, polermiddel eller lignende opløsningsmidler til rengøring. Disse midler kan få plastoverfladen til at revne eller deformere.

Rengøring af luftfilteret Et tilstoppet luftfilter reducerer anlæggets køleeffekt. Filteret skal rengøres hver anden uge. 1. Løft panelet på den indendørs enhed op til en vinkel, hvor det stopper med et klik. 2. Tag fat i luftfilterets håndtag, og løft det en smule opad for at tage det ud af filterholderen. Træk det derefter nedad. 3.

Tag skærmfilteret af den indendørs enhed. • Rengør skærmfilteret hver anden uge. • Rengør skærmfilteret med en støvsuger eller med vand.

4. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubehagelig lugt, når det først er beskidt. På det tidspunkt skal filteret udskiftes (fås hos forhandleren). Det anbefales at skifte dette aktive kulfilter to gange om året. 5. A + B = Aktivt kulfilter og 3M™ HAF filter

Det grønne 3M HAF-filter viser klare tegn på at være beskidt på og i filteret, når det er beskidt. Når filteret er blevet beskidt, kan det ikke rengøres og skal udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter to gange om året. Nyt filter

A+B Det anbefales at udskifte filteret

6. Når det aktive kulfilter og 3M HAF-filteret i filterholderen på skærmfilteret er A+B

blevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget. 7. Kontrollér, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden. 8. Sæt luftfilteret på plads igen. 9. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filtret på plads.

Vedligeholdelse Hvis enheden skal køre i tomgang i lang tid, skal du gøre som følger: 1.

Lad ventilatoren køre i cirka 6 timer, for at anlægget kan tørre indvendigt.

Stop airconditionanlægget, og tag stikket ud af stikkontakten. Ved anvendelse af model S(C)3348 S 3364 skal strømmen afbrydes. Tag batterierne ud af fjernbetjeningen.

Den udendørs enhed kræver jævnlig vedligeholdelse og rengøring. Dette må kun gøres af en autoriseret airconditiontekniker.

Kontrollér, at ledningerne ikke er defekte eller frakoblede.

Kontroller, om luftfiltrene er anbragt.

Kontrollér, at luftindtaget eller luftudtaget ikke er blokeret, hvis airconditionanlægget ikke har været brugt i længere tid.

FORSIGTIG • Undgå at berøre enhedens metaldele, når filteret tages ud. Der er risiko for personskade ved håndtering af de skarpe metalkanter. • Brug ikke vand til indvendig rengøring af airconditionanlægget. Hvis anlægget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød. • Når anlægget rengøres, skal du først kontrollere, at strømmen og relæet er slået fra.

I TIP TIL DRIFT Nedenstående hændelser kan forekomme under almindelig drift. 1.

Beskyttelse af airconditionanlægget.

Kompressorbeskyttelse •

Kompressoren kan ikke genstartes i de første 3 minutter, efter at den er stoppet.

Modvirkning af kold luft •

Anlægget er konstrueret til ikke at blæse kold luft i varmetilstand, når den indendørs varmeveksler er i én af nedenstående tre tilstande, og den indstillede temperatur ikke er nået. A)

Når opvarmning netop er startet.

Den indendørs eller udendørs ventilator kører ikke under afrimning.

• Der kan dannes rim på den udendørs enhed under en varmecyklus, når udetemperaturen er lav, og fugtigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt. •

I denne tilstand holder airconditionanlægget med mellemrum op med at varme og påbegynder automatisk afrimning.

Afrimningstiden varierer mellem 4 og 10 minutter, alt efter hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.

Der kommer hvid damp ud af den indendørs enhed. Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køletilstand i et indendørs miljø med høj relativ luftfugtighed.

Når klimaanlægget igen kører i opvarmningstilstand kan der dannes hvid damp på grund af fugt, der under afkøling eller tør tilstand aflejres på overfladen af fordamperen på den indvendige enhed.

Lav støj i airconditionanlægget.

Du kan muligvis høre en lav hvislende lyd, når kompressoren kører eller netop er stoppet. Det er lyden af kølemidlet, som cirkulerer eller stopper med at cirkulere.

Du kan også høre en lav pibende lyd, når kompressoren kører eller netop er stoppet. Det skyldes varmeudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres.

Du kan muligvis høre en lyd, når luftspjældet vender tilbage til udgangspositionen, når strømmen slås til.

Der blæses støv ud fra den indendørs enhed.

• Dette er normalt, når airconditionanlægget ikke har været brugt i længere tid, eller første gang, det bruges. 5.

Der kommer en mærkelig lugt fra den indendørs enhed.

Dette skyldes, at den indendørs enhed afgiver lugte fra byggematerialer, møbler eller røg.

Airconditionanlægget går i ventilatortilstand fra køle- eller varmetilstand.

Når indetemperaturen når den temperatur, som er indstillet på airconditionanlægget, stopper kompressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter igen, når indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

7. Der kan dannes vanddråber på overfladen af den indendørs enhed, når køling udføres i et rum med en høj relativ luftfugtighed (over 80 %). Justér det vandrette luftspjæld til den maksimale position for luftudblæsning, og vælg ventilatorhastigheden Høj. 8.

Varmepumpen udnytter varmen, der er i udeluften, ved at blæse udeluften gennem udedelen. Når udetemperaturen falder, reduceres også varmen, som absorberes af klimaanlægget, således den indvendige enheds varmekapacitet reduceres.

Automatisk genstartsfunktion

I tilfælde af strømsvigt under drift standser anlægget helt. Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget starter automatisk, når strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

10. Sporing af kølemiddellækage •

Klimaanlægget er udstyret med et system til sporing af kølemiddellækage. Når den udendørs enhed registrerer en mangel på kølemiddel, stopper klimaanlægget, og den indendørs enhed viser alarmen EC i displayet. Genstart ikke klimaanlægget, når denne alarm opstår, men kontakt leverandøren.

J TIP TIL FEJLFINDING Funktionsfejl og løsninger

G PROBLEM Stop straks airconditionanlægget, hvis der opstår én af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren. • Det sker ofte, at sikringen springer eller relæet udløses. • Der er trængt fremmedlegemer eller vand ind i airconditionanlægget. • Fjernbetjeningen fungerer ikke eller fungerer unormalt. • Andre unormale situationer.

Vent, til strømmen vender tilbage.

Stikket kan være blevet trukket ud af stik- Kontrollér, at stikket sidder korrekt i konkontakten. takten.

Enheden starter ikke.

Enheden stopper og starter ikke igen

Enheden køler eller varmer ikke rummet særlig godt, selvom der kommer luft ud af airconditionanlægget.

Der er sprunget en sikring.

Udskift sikringen/nulstil relæet/nulstil afbryderkontakten.

Batteriet i fjernbetjeningen er opbrugt.

Afstanden mellem fjernbetjeningen og modtageren på den indendørs enhed er Gør afstanden mindre. Fjern eventuelle større end 6-7 meter, eller der er ikke fri forhindringer. Ret fjernbetjeningen mod passage for signalet mellem fjernbetjenin- modtageren på den indendørs enhed. gen og modtageren. Den tid, som er indstillet med timeren, er forkert.

Vent, eller annuller timerindstillingen.

Mulig mangel på kølemiddel

Kontakt leverandøren

Temperaturen er indstillet forkert.

Indstil temperaturen korrekt. Du kan finde en detaljeret beskrivelse i kapitel D, “Brug af fjernbetjeningen”.

Luftfiltret er blokeret.

Rengør luftfilteret.

Døre eller vinduer i rummet er åbne.

Luk døre og vinduer.

Luftindtaget eller luftudtaget på den indendørs eller den udendørs enhed er blokeret.

Fjern først eventuelle blokeringer, og genstart derefter enheden.

Kompressorens 3-minutters beskyttelsesforsinkelse er aktiveret. Afrimning af den udendørs enhed er i gang.

Airconditionanlægget er i auto-tilstand. Ventilatorhastigheden Airconditionanlægget er i affugtningstilkan ikke ændres stand.

Ventilatorhastigheden kan kun ændres i varme-, køle- og ventilatortilstand.

Temperaturindikatoren vises ikke.

Temperaturen kan ikke indstilles i ventilatortilstand.

Airconditionanlægget er i ventilatortilstand.

Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om funktionsfejlen samt anlæggets model.

G BEMÆRK! Anlægget må kun repareres af en autoriseret airconditiontekniker.

K GARANTIBETINGELSER Airconditionanlægget leveres med 4 års garanti på kompressoren og 2 års garanti på øvrige komponenter, med virkning fra købsdatoen. Der gælder følgende betingelser: 1. 2.

Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantiperoioden.

Garantien bortfalder, hvis der er fortaget ændringer af anlægget, hvis der monteret ikke-originale dele, eller hvis der er udført reparation af tredjemand.

Komponenter, der er udsat for normal slitage, f.eks. filteret, er ikke dækket af garantien.

Garantien er kun gyldig, hvis du kan fremvise den originale, daterede købsfaktura, og hvis der ikke er foretaget ændringer af anlægget.

Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.

Omkostninger og risiko ved transport af airconditionanlægget eller dets dele bæres altid af køberen.

Skader, der er opstået som følge af, at der ikke har været anvendt et egnet Qlima-filter, er ikke dækket af garantien.

Tab og/eller lækage af kølemiddel som følge af inkompetent montering eller demontering af enhederne og eller montering eller demontering udført af ikke teknisk kyndige personer er ikke dækket af garantien. Skader på enheder, som monteres, tilsluttes og/eller afmonteres på en måde, som ikke er i overensstemmelse med gældende lokale love og/eller regler, og/eller som ikke er i overensstemmelse med retningslinjerne i denne brugsanvisning, er ikke dækket af garantien.

Kontakt forhandleren, hvis der ikke kan findes en løsning ved hjælp af denne vejledning. Hvis det mod forventning skulle blive nødvendigt at demontere enheden, skal du sikre, at demontering altid foretages af teknisk kyndige og autoriserete personer og i overensstemmelse med lokale love og regler.

Elektriske apparater må ikke indgå i almindeligt usorteret husholdningsaffald: brug separate opsamlingsfaciliteter. Kontakt de kommunale myndigheder for information om muligheder for opsamling. Hvis elektriske apparater bortskaffes på losseplads eller lignende, kan farlige stoffer sive ned til grundvandet og derigennem nå fødekæden, til skade for helbred og velfærd. Ved udskiftning af gamle apparater med nye, er forhandleren forpligtet til at modtage det gamle apparat som affald uden beregning. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller tilintetgør fjernbetjeningen, så fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelser, fordi de er skadelige for miljøet.

Miljøoplysninger: Dette produkt indeholder flourholdige drivhusgasser, som hører under Kyoto-aftalen. Produktet må kun serviceres eller demonteres af særligt uddannet personale. Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor. R410A må ikke slippes ud i fri luft: R410A er en flourholdig drivhusgas med et globalt opvarmningspotentiale (GWP – Global Warming Potential) på 1975. Internet: Du kan finde den sidste version af bruger, installation eller service manualen på www.qlima.com

L TEKNISKE DATA Model

Type af airconditionanlæg Kølekapacitet *

Vægmonteret air- Vægmonteret air- Vægmonteret air- Vægmonteret air- Vægmonteret air- Vægmonteret air- Vægmonteret airconditionanlæg conditionanlæg conditionanlæg conditionanlæg conditionanlæg conditionanlæg conditionanlæg 2500 (1324 3100 (1000 3100 (1260 4900 (1500 4400 (1600 6500 (2260 2700 (900 - 3400) 3146) 4000) 3933) 6000) 5220-240) 7220) A A+ A+ A+ A++ A+ A++

W Affugtningskapacitet ** / *** Strømforbrug ved køling

Årligt energiforbrug ved køling / opvarmning

Strømstyrke (nom.) ved køling/opvarmning

Luftgennemstrømning ** Til rum fra - til**

Mål, indendørs enhed (b x h x d)

Mål, udendørs enhed (b x h x d)

Nettovægt, indendørs enhed

Nettovægt, udendørs enhed

Bruttovægt, indendørs enhed

Bruttovægt, udendørs enhed

Lydtryk, indendørs enhed****

Lydtryk, udendørs enhed****

Lydtryk, indendørs enhed (low) ****

IP-klasse, indendørs enhed

IP-klasse, udendørs enhed

IP GWP Kølemiddel Kølemiddelrørets diameter, væske – gas

Affugtning ved 32 °C, 80 % relativ luftfugtighed

sninger om fjernkontrollen og hvordan

Hvis du vil starte klimaanlegget om 6 timer:

Hvis AUTO-funksjonen føles ubehagelig, kan du velge ønskede forhold manuelt.

Kontroller at ledningen ikke er ødelagt eller frakoblet.

Batteriet i fjernkontrollen kan være utladet.

DK For alle yderligere oplysninger eller ved eventuelle problemer med apparatet henvises til www.qlima.com eller det lokale Kundecenter (telefonnumre findes i www.qlima.com).
