BRUGSANVISNING S1825 ZIBRO

Tillykke med købet af Zibro-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange År, hvis det bruges korrekt.

Læs davon brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget.

På vegne af producenten yder vi 2 Års garanti på alle materiale- ogproduktsfejl. Vi haber, du fær glæde af dit airconditionanlæg.

Med venlig hilsen,

PVG International b.v.

Kundeserviceafdelingen

INDHOLD

A. SIKKERHEDSANVISNINGER 24
B. OVERSIGT OVER DELENE 25
C. DRIFTSTEMPERATUR 26
D. MANUEL BETJENING 27
E. BRUG AF FJERNBETJENING 28
F. OPTIMAL DRIFT 32
G. JUSTERING AF LUFTSTRÖMMENS RETNING 33
H. SADAN FUNGERER AIRCONDITIONANLEGGET 34
I. VEDLIGEHOLDELS3
J. TIP TIL DRIFT 37
K. TIP TIL FEJLFINDING 38
L. GARANTIBETINGELSER 40
M. TEKNISKE DATA 41

LAES DENNE BRUGSANVISNING

I brugsanvisingen kan du finde mange gode råd om korrekt brug og vedligeholdelse af airconditionanlægget. Du kan finden mange svar på almindelige problemer i kapitet Tip til fejlfinding. Hvis du første gennemlæser kapitel K, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service.

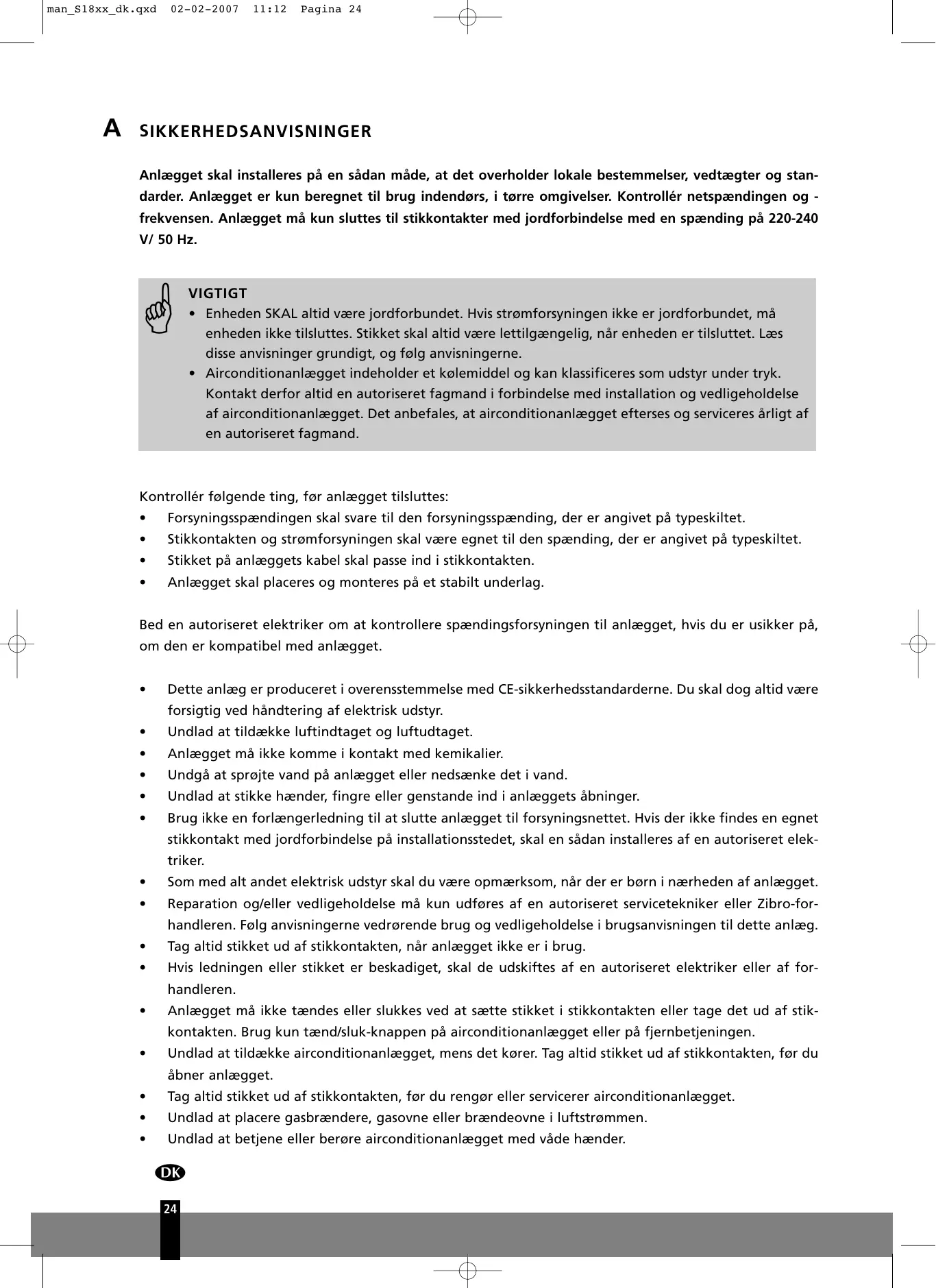

A SIKKERHEDSANVISNINGER

Anlægget skal installereres på en sändan@máde, at det overholder lokale bestemmelse, vedtægter og standarder. Anlægget er kun beregnet til brug indendørs, i tøre omgivelser. Kontrollér netspændingen og - frekvensen. Anlægget må kun sluttes til stikkontakter med jord forbindelse med en spænding på 220-240 V/ 50 Hz.

VIGTIGT

• Enheden SKAL altid vare Jord forbundet. Hvis strømforsyningen ikke er jord forbundet, på encheden ikke tilsluttes. Stikket skal altid vare lettilgengelig,ningar enheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.
• Airconditionanlægget indeholder et kølemiddel og kan klassificeres som udstyr under tryk. Kontakt derfor altid en autoriseret fagmand i forbindelse med installation og vedligeholdelse af airconditionanlægget. Det anbefales, at airconditionanlægget afterses og serviceres Årligt af en autoriseret fagmand.

Forsyningsspændingen skal svare til den forsinyningsspænding, der er angivet på typeskiltet.
Stikkontakten og strømforsyningen skal ære egnet til den spænding, der er angivet på typeskiltet.
Stikket pa anlæggets kabel skal passer ind i stikkontakten.
Anlagget skal placeres og monteres pa et stabilt underlag.

Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved händtering af elektrisk udstyr.
• Undlad at tildekke luftindtaget og luftudtaget.
  Anlægget违法犯罪
  Undgå at sprejte vand på anlagget eller nedsaenke det i vand.
  Undlad at stikke hænder, fingre eller genstande ind i anlæggets Åbninger.
• Brug/DD: en forlængerledning til at slutte anlagget til forsyningsnettet. Hvis der/DD findes en eignet stikkontakt med jord forbindelse på installationsstedet, skal en sändan installereres af en autoriseret elektriker.
  Som med alt andet elektrisk udstyr skal du vare opmaerksom, när der er børn i naerheden af anlaegget.
• Reparation og/eller vedligeholdelse mä kun udføres af en autoriseret servicetekniker eller Zibro-forhandleren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlag.
• Tag altid stikket ud af stikkontakten, narr anlaegget ikke er i brug.
• Hvis ledningen eller stikket er beskadiget, skal de udskiftes af en autoriseret elektriker eller af forhandleren.
• Anlægget pågressive eller slukkes ved at nætte stikket i stikkontakten eller tage det ud af stikkontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.
• Undlad at tildekke airconditionanlægget, mens det kører. Tag altid stikket ud af stikkontakten, før du abner anlægget.

• Tag altid stikket ud af stikkontakten, for du rengør eller servicerer airconditionanlægget.
  Undlad at placere gasbrændere, gasovne erler brændeovne i luftstrømmen.
  Undlad at betjene aller berore airconditionanlaegget med vade hender.

• Bemærk, at den udendørs enchod støjerunder brug, og atijke stoj kan overskride de lokale stogjgrænser. Det er brugerens ansvar at sorge for, at udstyret overholder den lokale lovgivning.
  Det frarades at opholde sig i den direkte luftstrom.

• Drik aldrig afløbsvandet fra airconditionanlægget.

VIGTIGT!

• Brug aldrig encheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.
• Hvis anvisningerne/DD, kan enhedens garanti bortfalde.

B OVERSIGT OVER DELENE

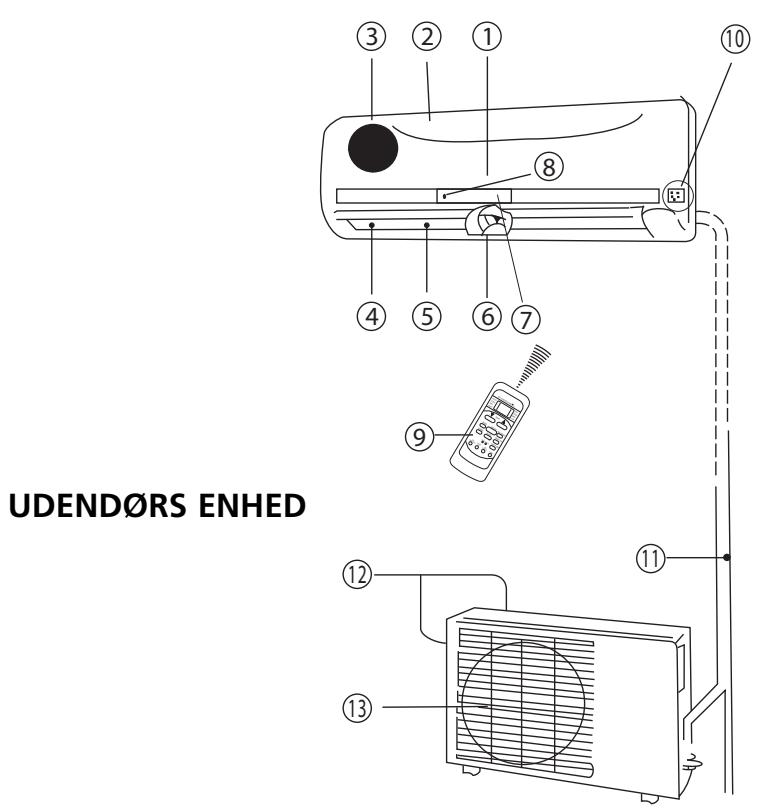

INDENDØRS ENHED

Indendørs enched

① Frontpanel
② Luftindtag
③ Luftfilter (bag frontpanelet)
④ Luftudtag
⑤ Vandret luftrist
⑥ Lodret luftspjæld
⑦ Display
⑧ Modtager til fjernbetjeningssignal
(9) Fjernbetjening (nærmere beskrivelsefindes i kapitel E)
10 Knap til manuel betjening (Auto/cool)

Udendørs enched

⑪ Tilslutningsrør, aflobsslange (medfolger okay)
⑫ Luftindtag (pá sider og pá bagsiden)
⑬ Luftudtag

Driftsindikatorerne blinker hurtigt (fem gange pr. sekund), när sikkerhedsfunktionerne aktiveres.

BEMAERK!

Alle billed der i donne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har kɒbt. Det er den faktiske udformn ing, der gælder.

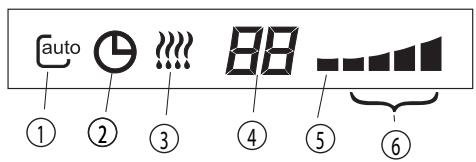

FUNKTIONSINDIKATOR PÄ DEN INDENDÖRS ENHEDS DISPLAY

(1) Auto-indikator

Denne indicator lyser, när airconditionanlægget kører i auto-tilstand.

② Timerindikator

Denne indicator lyser, nár timeren er indstillet til at tænde eller slukke.

(3) Forudindstillingsindikator

Denne indicator lyser, Near airconditionanlæggets afrimningsfungkton starter automatisk,ller Near varmluftstyringsfungkctionen aktiveres ved brug af varmefunktionen.

(4) Temperaturindikator

A) Denne indicator viser normalt temperaturindstillingen. När temperaturen justeres, begynder indikatoren at blinke. Den holder op med at blinke igen after 20 sekunder.
B) Indikatoren viser rumtemperaturen, narr airconditionanlaegget korer i ventilatortilstand.
C) Nár anlaegget stoppes, gár indikatoren tilbage til fabriksindstillingen.
D) Indikatoren viser en fejlkode aller beskyttelseskode after behov.

⑤ Driftsindikator

Denne indicator blinker, nár anlaegget tændes, og lyser, nár anlaegget er i drift.

⑥ Frekvensindikator

Denne indicator vises kun, narrkpressoren korer, og den angiver den aktuelle driftsfrekvens.

C DRIFTSTEMPERATUR

Afkøling, opvarmning og affugtning sker mest effektiv ved følgende indendørs- og udendørstemperaturer:

Temperatur\ Funktion	Afkøling	Opvarmning	Affugntingsdrift
Rumtemperatur	17°C - 32°C	10°C - 27°C	17°C - 32°C
Udendørstemperatur	18°C - 40°C	10°C - 24°C	18°C - 40°C

FORSIGTIG

• Hvis airconditionanlægget anwendes ved andre forhold end ovenstående, kan visse sikkerhedsfunktioner blive aktiveret, hvilket fær anlægget til at fungere unormalt.
• Relativ luftfugtighed i rummet på under 80% . Hvis airconditionanlægget kør er i et rum med en relativ luftfugtighed på over 80% , kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed.
• For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke dore og vinduer, när du bruger kolars- eller varmefunktionen.

D MANUEL BETJENING

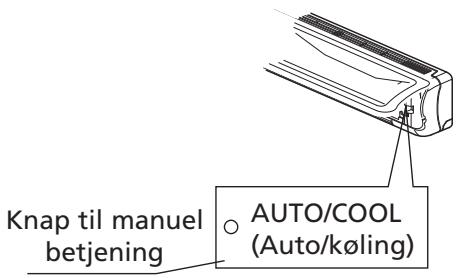

Airconditionanlægget kan betjenes manuelt på delve anlægget aller med den medfolgende fjernbetjening. Betjening med fjernbetjeningen er beskrevet i kapitel E, "Brug af fjernbetjening". När airconditionanlægget betjenes,uden fjernbetjeningen,kan der kun anvendes auto-tilstand.Folg nedenstående anvisninger for at betjene anlægget,uden fjernbetjening:

1. Åbn frontpanelet, og løft det op i en vinkel, til det klikker på plads.
2. Tryk én gang på knappen til manuel betjening (10) for at starte drift i auto-tilstand.
3. Luk panelet ved at trykke det på plads i den oprindelige position.

FORSIGTIG

• Når du trykker på knappen til manuel betjening, skiftes der mellem fölgende driftstilstande i nævnte rækkefolge: auto, køling, fra.
• Tryk to gange på knappen for at skifte til tvunget afkøling. Denne tilstand anvendes kun til testformål.
  Tryk tre gange pa knappen for at slukke for airconditionanlaegget.
• Fjernbetjeningens Funktion aktiveresigen ved at bruge fjernbetjeningen direkte.

BEMAERK!

• Ret altid fjernbetjeningen mod modtageren på den indendørs enched, og sorg for, at der ikke er forbinderer mellem fjernbetjeningen og modtageren på den indendørs enched. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.
• Afstanden mellem fjernbetjeningen og anlagget må kaksimalt ∀e 6-7 meter.

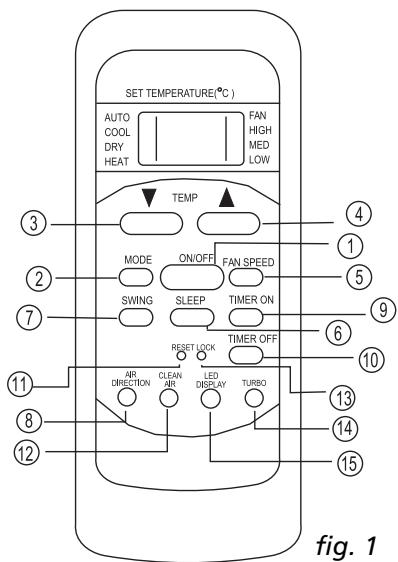

Oversigt over Funktionskningerne på fjernbetjeningen

① Knappen On/Off (Tænd/sluk): Tryk på这部分 knap for at starte anlagget. Tryk på knappenigen for at standse anlagget.
(2) Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefolgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

③ Knappen Tryk pådeen knap for at ogge indstillingen for indendorsttemperaturen til 30^.
④ Knappen Tryk på这部分 knap for at reducere indstillingen for indendørstemperaturen til 17^.
⑤ Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefolgen Auto, Lav, Middel, Hoj og tilbage til Auto. När du vælger auto-ller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den.
⑥ Knappen SLEEP: Tryk på这部分 knap for at skifte til energibesparende tilstand. Tryk på knappen igen for at annullere. Denne Funktion kan kun anvendes i forbindelse med tilstandene COOL, HEAT og AUTO (henholdsvis køling, varme og automatisk) og opretholder den mest behagelige temperatur.

BEMAERK! Hvis enheden kør er i driftstilstanden SLEEP, annulleres den, hvis der trykkes pa den,anden knap

⑦ Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappen ingen for at stoppe drejningen.
Knappen Air Direction (Luftstrøm): Tryk på这部分 knap for atændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkelændres med 6 grader for hvert tryk på knappen. När luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets kole- og varmeeffekt,ændres drejningsretningen automatisk. Der vises ikke noget symbol på displayet,ær du trykker på这部分 knap.
⑨ Knappen Timer On (Timeraktivering): Tryk på这部分 knap for at aktivere automatisk timerstyret

drift. Hvert tryk på knappen lægger 30 minutes til det automatiske timerprogram. Når displayet viser 10Hr , lægger hvert tryk på knappen 60 minutes til det automatisk timerprogram. Tryk på knappen gentagne gange, indtil displayet er tomt, for at annullere det automatiske timerprogram.

Knappen Timer Off (Timerslukning): Tryk på这部分 knap for at aktivere automatisk timerstyret slukning. Hver tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Tryk på knappen gentagne gange, indtil displayet er tomt, for at annullere det automatiske timerprogram.
⑪ Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og Funktionerne stilles tilbage til de oprindelige indstillinger.
⑫ CLEAN AIR-knappen: Denne knap bruges til at aktivere det elekstrostatiske plasmastøv- og pollenfilter. Tryk på knappen en gang til for at deaktivere filteret.
Knappen LOCK: När du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjenningen kan/DDke bruges til andre Funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK.
Knappen TURBO: Hvis du trykker på这部分 knap i tilstanden COOL, skifter airconditionanlægget til kraftig afkøling. Tryk ingen for at annullere funktionen TURBO.
Knappen LED DISPLAY: Tryk på这部分 knap for at rydde taldisplayet på airconditionanlægget. Tryk på den igen for at aktivere det (gælder ikke for encheder.uden这部分 Funktion).

Oversigt over indicatorerne på fjernbetjeningen og deres Funktion

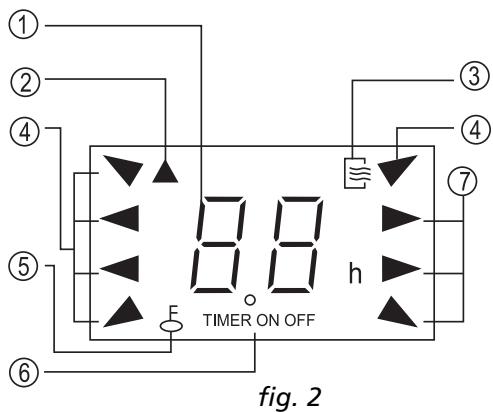

Display

① Digitalt display:

I dette område vises den indstillede temperatur, og i tilstanden TIMER vises ON- og OFF-indstillingerne for timeren. I tilstanden FAN vises der/DDne noget.

② Sendeindikator:

Denne indicator lyser, när fjernbetjeningen sender et signal til den indendørs enhed.

③ ON/OFF-indicator:

Dette symbol vises, nár du tænder for encheden vha. fjernbetjeningen, og forsvinder, nár du slukker for encheden.

Når du trykker på knappen MODE, vises den aktuelle driftstilstand -- AUTO COOL DRY HEAT.

⑤ Laseindikator:

LOCK-displayet vises, nár du trykker på knappen LOCK. Tryk på knappen LOCK for at rydde displayet.

⑥ Indikator for timerdisplay:

I dette displayområde vises indstillingerne for timeren. Det betyder, at TIMER ON (Timer til) kun vises, hvis der er indstillet en starttid. Hvis kun sluktiden er indstillet, vises TIMER OFF (Timer fra). Hvis begge Funktioner er indstillet, vises TIMER ON-OFF, hvilket betyder, at du har valgt at indstille både start- og sluktid.

⑦ Ventilatorhastighedsindicator:

Tryk på knappen FAN SPEED for at vælg de den ønskede ventilatorhastighedsindstilling (Automatak – lav – mellem – høj). Dit valg vises i LCD-vinduet med undtagelse af automatisk ventilatorhastighed.

BEMAERK!

For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

Brug af fjernbetjeningen

Isaetning/udskiftninq af batterier

Brug aldrig genopladelige batterier.

1. Fjern batteridaekslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dakslet.
2. Isæt nye batterier, og sorg for, at polerne, (+) og (-), vender korrekt.
3. Sæt dækslet på iven ved at skubbe det på plads.

BEMAERK!

• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.
• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.
• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 maneder.
• Udskift batterierne,ningar den indendors enched ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke tændes.
• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

AUTOMATISK drift

När airconditionanlægget er driftsklart, skal du tænde for det. Driftsindikatoren på displayet på den indendørs enchod begynder at blinke.

1. Brug knappen Mode (Indstilling) til vaelge Auto.
2. Tryk på knappen eller for at indstille den ønskede rumtemperatur. Den mest behagalige temperaturindstilling er mellem 21^ og 28^ .
3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den indendørs encheds display tændes. Driftstilstanden er auto. Ventilatorhastigheden styres automatisk.
4. Tryk på knappen On/Off (Tænd/sluk)igen for at standse anlagget.

BEMAERK!

• I auto-tilstand vælger airconditionanlageget selv tilstanden køling, ventilator, varme eller affugtning på baggrund af forskellen mellem den faktiske temperatur i rummet og den temperatur, der er indstillet på fjernbetjeningen.
• Hvis auto-tilstand/DDIke giver en behagelig temperatur, kan du vaelge den onskede tilstand manuelt.

KOLE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand unkke giver en behagelig temperatur, kan du manuelt tilssidesætte indstillingerne ved at vælgé tilstanden køling, affugtning, varme (kun enheder med VARMEPUMPE) eller ventilator ved hjælp af knappen ②.
2. Tryk på knappen eller (knappen ③ eller ④) for at indstille den ønskede rumtemperatur. Når anlagget er i køletilstand, er den behageligste indstilling 21^ aller derover. Når anlagget er i varmetilstand, er den behageligste indstilling 28^ aller derunder.
3. Tryk på knappen Fan (Ventilator) ⑤ for at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.
4. Tryk på knappen On/Off (Tænd/sluk) ① Driftsindikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) ① ingen for at standse anlagegget.

BEMAERK!

Ventilatoriststand kan/DD ke bruges til at styre temperaturen. I donne tilstand kan du kun vaelge trinene 1, 3 og 4.

AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) ② for at vælge affugtningstilstanden.
2. Tryk på knappen eller (③ aller ④) for at indstille den ønskedete temperatur til mellem 21^ og 28^ .
3. Tryk på knappen On/Off (Tænd/sluk) ①. Driftsindikatorerne tændes, og airconditionanlægget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) ① ingen for at standse anlægget.

BEMAERK!

På grund af forskellen mellem den temperatur, der er indstillet på encheden, og den faktiske rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre,uden kole- og ventilatorfungtion.

TIMERDRIFT

Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (⑨ og ⑩) bruges til at indstille, hvørnår timeren skal tænde og slukke for anlagget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sādan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) ⑨. Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for start af anlagget, og symbolet "Hr" vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.
1.2 Tryk på knappen Timer On (Timeraktivering) ⑨igen for at bekraefte det onionske de starttidspunkt.
1.3 Når du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

2. Sādan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) ⑩. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlagget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.
2.2 Tryk på knappen Timer Off (Timerslukning) ⑩igen for at bekraefte det ønskede stoptidspunkt.
2.3 Nár du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

1. Sādan indstilles start- og stoptidspunktet:

3.1 Tryk på knappen Timer On (Timeraktivering) © Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for aktivering af anlagget vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.
3.2 Tryk på knappen Timer On (Timeraktivering) ⑨对其进行 at bekraeftedet ønskedede starttidspunkt.
3.3 Tryk på knappen Timer Off (Timerslukning) ⑩. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlagget, og symbolet "Hr" vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.
3.4 Tryk på knappen Timer Off (Timerslukning) ⑩igen for at bekraefte det ønskede stoptidspunkt.
3.5 Når du har indstillet timeren, er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

BEMAERK!

• Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).
• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.
• Den indstillede timertid er relativ. Det vil sige, at den måles i forhold til det aktuelle tidspunkt.

ADVARSEL!

• Fjernbetjeningen pågressive komme i kontakt med væske.
• Fjernbetjeningen pågressive udsættes for höje temperaturer og stråling.
• Modtageren på den indendørs enhed pågressive for direkte sollys, da det kan medfrole Funktionsejrl.
• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) smtidig.

F OPTIMAL DRIFT

For at opnà optimal drift skal nedenstående overholds:

• Justér luftströmmens retning korrekt, sä den/DD er rettet direkte mod personer.
• Justér temperaturen, sä det optimale komfortniveau opnås. Anlagget mä ikke indstilles til for hóje temperaturer.
  Luk dre og vinduer, da den onskede effekt i modsat fald kan blive reduceret.
• Brug knappen TIMER ON (Timeraktivering) på fjernbetjeningen til at vælgde det tidspunkt, du vil have airconditionanlægget til at starte.
• Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe airconditionanæggets effekt og medføre driftsstop. Sorg for, at der ikke er forbinderer, som blokerer luftstrømmen. Luftstrømmen skal kinne på uhindret rundt i hele rummet. Luftstrømmen skal øgså kinne på airconditionanægget uhindret.
• Rengør luftfiltret jegnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at ren-gore filtrene hvr,anden uge.
  Anlagget ma ikke anvendes med det vendrette luftspjæld i lukket tilstand.

G JUSTERING AF LUFTSTRÖMMENS RETNING

• Luftstrømmens retning skal justeres korrekt, da der ellers kan opstå ubehag eller uens lufttemperatur i rummet.
• Justér det vandrette luftspjæld ved hjælp af knappen ⑧ på fjernbetjeningen.
• Justér det lodrette luftspjæld manuelt.

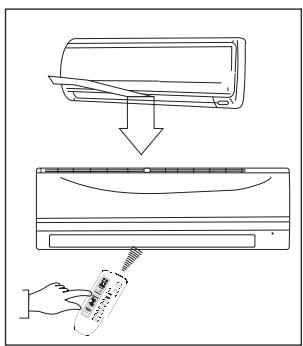

Justering af den vandrette luftstrøms retning (op-ned)

Airconditionanlægget justerer automatisk den vandrette luftstrøms retning after driftsfunktionen.

Sádan indstilles den vandrette luftstrøms retning

Denne procedure skal udføres, mens enheden kører. Tryk på knappen Air Direction (Luftstrøm) ⑧ på fjernbetjeningen, indtil luftspjældet har den ønskede retning.

• Justér den vandrette luftstrøms retning til den ønskede retning.
• I nedenstående procedure justeres den vandrette luftstrøms retning automatisk til den retning, du indstillede luftspjældet til ved hjælp af knappen Air Direction (Luftstrøm).

Sádan indstilles den lodrette luftstrøms retning (venstre - højre)

Justér det lodrette luftspjæld manuelt ved hjælp af händtaget til venstre eller højre for det armen på det lodrette luftspjæld (afhængig af model). Mens airconditionanlægget körer, og det lodrette luftspjæld stär i en bestemt position, skal du flytte händtaget til venstre (eller hjær, afhængig af model) for luftudtaget til den ønskede position.

FORSIGTIG!

Pas på ikke atkommen til at berøre ventilatoren bag de lodrette luftspjæld!

BEMAERK!

Alle billedder i dette brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

Sádan drejes luftstrømmens retning automatisk (op-ned)

Denne procedure skal udffores, mens anlagget korer.

Tryk på knappen Swing (Drej) ⑦ på fjernbetjeningen.
- Funktionen afbrydes ved at trykke på knappen Swing (Drej) ⑦igen. Tryk på knappen Air Direction (Luftstrøm) ⑧for at lase luftspjældet i den ønskede position.

FORSIGTIG

• Knappen Air Direction (Luftström) og knappen Swing (Drej) er deaktiveret,ningar airconditionanlægget ikke er i drift (herunder øgsåningar der er indstillet et timerstarttidspunkt).
• Airconditionanlægget må ikke køre i lange perioder med nedadgående luftstrøm i køle-ller affugtningstilstand. I modsat fald kan der dannes kondens på overfladen af det vandrette luftspjæld, hvilket kan forårsage dryppen.
• Det vendrette luftspjældmökke justeres manuelt. Brug altid knappen Air Direction (Luftstrøm) ⑧ eller knappen Swing (Drej) ⑦. Hvis luftspjældet justeres manuelt, kan det medføre Funktionsejl under driften. Hvis der opstår fejl ved luftspjældet, skal airconditionanlægget straks stoppes og genstartes.
• Når airconditionanlageget startes, umiddelbart after det har været stoppet, kan det ske, at det vendrette luftspjæld forst bevæger sig after ca. 10 sekunder.
• Abningsvinklen på det vandrette luftspjæld på ikkeforall for lille, da kole-ller varmeeffekten i modsat fald nedsettes på grund af det begrænsede luftstrømningsområde.
• Anlaegget违法犯罪
• Anlagget illegalities
• Anlagget illegalities
• Anlagget illegalities
• När airconditionanlægget tilsluttes (første gang), kan der forekommen støj fra det vendrette luftspjæld i 10 sekunder. Dette er halt normalt.

H SÄDAN FUNGERER AIRCONDITIONANLæGGET

Tryk på knappen Sleep/Turbo (Dvale/turbo)
Tryk på knappen Sleep/Turbo (Dvale/turbo)

AUTOMATISK DRIFT

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbet-jeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTILATOR, afhängigt af hvilken temperatur du har indstillet damit rumtemperaturen.
• Airconditionanlageget styrer automatisk rumtemperaturen, sö den holdes omkring det temperaturpunkt, du har indstillet.
• Hvis AUTO-tilstand/DDke giver en behagelig temperatur, kan du vaelge de ons-kede indstillinger manuelt.

ØKONOMIDRIFT

• När du trykker på knappen SLEEP (Dvale) ⑥ under KÖLING, OPVARMNING eller AUTOMATISK drift, øger (køling) eller reducerer (varme) airconditionanlægget automatisk temperaturen med 1^ C pr. time. Den indstillede temperatur er fast after 2 timer. Ventilatorhastigheden styres automatisk.

AFFUGTNINGSDRIFT

• I affugtningstilstand vælger airconditionanlægget automatisk affugtnings-funktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.
• Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktivering af kolefunktionen eller ventilatoren. Ventilatorhastigheden er LAV.
  Under normal drift affugter airconditionanlaegget ogsa luften.

BEMAERK!

När airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat mål er en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhängigt af hvör meget fugt der produceres i rummet (madlavning, mensesker mv.)

ADVARSEL!

Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten før rengøring.

Rengoring af den indendors enhed og fjernbetjeningen

FORSIGTIG

• Tør den indendørs enchod og fjernbetjeningen af med en tør klud.
• Hvis den indendørs ench ed er meget snavset, kan du bruge en klud, der er vredet hårdt op i koldt vand.
• Den indendørs encheds frontpanel kan tages af og rengøres med vand. Tør after med en tør klud.
• Brug/DD: er er forbhandlet med kemikalier, aller en stoveklud til at rengore encheden.
• Brug ikke benzin,fortynder,polermiddelller lignende oplosningsmidler til rengøring.Disse midler kan få plastoverfladen til at revne eller deformere.

Rengøring af luftfilteret

Et tilstoppet luftfilter reducerer anlæggets koleeffekt. Filteret skal rengøres hv er anden uge.

1. Loft panelet på den indendørs enchod op til en vinkel, hvor det stopper med et klik.

2. Tag fat i luftfilterets händtag, og løft det en smule opad for at tage det ud af filterholderen. Træk det derefter nedad.

3. Tag LUFTFILTERET af den indendørs enhed.

4. Rengør LUFTFILTERET haver,anden uge.

5. Rengør LUFTFILTERET med en støvsuger eller med vand. Kontroller, at filteret er helt tør og intakt, for du sætter det tilbage i encheden.

6. Fjern kun det elektrostatiske plasmafilter fra dets holder,ningar det er nodven-digit. Gør som vist på billedet til venstre.

FORSIGTIG!

Undlad at berøre det elektrostatiske plasmafilter i op til 10 minutter after Åbning af luftindtaget, da det kan medføre elektrisk stød.

1. Rengør det elektrostatiske plasmafilter med vand, om nødvendigt tilsat et mildt rengøringsmiddel. Kontroller, at filteret er helt tørt og intakt, for du saetter det tilbage i eheden.
2. Sæt luftopfriskningsfilteret på pladsigen.
3. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filtres på plads.

Vedligeholdelse

Hvis encheden skal kore i tomgang i lang tid, skal du gore som folger:

1. Lad ventilatoren kore i cirka 6 timer, for at anlagget kan tørre indvendigt.
2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Tag batterierne ud af fjernbetjeningen.
3. Den udendørs enchod kræver jævnlig vedligeholdelse og rengøring. Dette på kun gøres af en autorisret airconditiontekniker.

Kontrol f#r drift

• Kontroller, at ledningerne ikke er defekte eller frakobledo.
• Kontroller, at luftfilteret er monteret.
• Kontroller, at luftindtaget aller luftudtaget jetzt er blokeret, hvis airconditionanlægget jetzt har værabet brugt i længere tid.

FORSIGTIG

• Undgå at berøre enhedens metaldele,ningar filteret tages ud. Der er risiko for personskade ved handtering af de skarpe metalkanter.
• Brug/DD: vand til indvendig rengoring af airconditionanlaegget. Hvis anlaegget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medfrole elektrisk stød.
  Nar anlaegget rengores, skal du foprst kontrllere, at stromm en relaet er slaet fra.

Nedenstäende hændelser kan forekomme under almindelig drift.

1. Beskyttelse af airconditionanlagget.

Kompressorbeskyttemse

• Kompressoren kan/DDke genstartes i de f#rste 3 minutter, after at den er stoppet.

Modvirkning af kold luft

Anlægget er konstrueret til ikke at blæse kold luft i varmetilstand,ningar den indendørs varmeveksler er ién af nedenstående tre tilstande, og den indstillede temperatur ikke erningen.

A) Nár opvarmning netop er startet.
B) Under affirming.
C) Ved opvarmning med lav temperatur.

Afrimning

• Den indendørs eller udendørs ventilator kører ikke under afrimning.
• Der kan dannes rim på den udendørs enhed under en varmecyklus,.nr udetemperaturen er lav, og fug-tigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt.
• I donne tilstand holder airconditionanlægget med mellemrum op med at varme og pabegynder automatisk afrimning.
• Afirmningstiden varierer mellem 4 og 10 minutter, alt after hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.

2. Derkommen hvid damp ud af den indendørs enched.

• Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køletilstand i et indendørs miljø med hj relativ luftfugtighed.
• Der kan dannes hvid damp på grund af den fugt, der opstår forbindelse med afrimningsprocessen, hvis airconditionanlægget genstarter i varmetilstand after afrimning.

3. Lav stoj i airconditionanlaegget.

• Du kan muligvis hore en lav hvislende lyd,ningar kompressoren korer erer netop er stoppet.Det er lyden af kolemidlet, som cirkulerer erer stopper med at cirkulere.
• Du kan også høre en lav pibende lyd,ær kompressoren kører eller netop er stoppet. Det skyldes varmeudvidelse og kuldesammentrækning af plastdelene i anægget,ær temperaturenændres.
• Du kan muligvis hare en lyd,ningar luftspjældet vender tilbage til udgangspositionen,ningar strømmen slåstil.

4. Der blæses stov ud fra den indendørs enched.

• Dette er normalt,ningar airconditionanlagget ikke har været brugt i længere tid, eller Forste gang, det bruges.

5. Derkommen en mærkelig lugt fra den indendørs enched.

• Dette skyldes, at den indendors enhed afgiver lugte fra byggematerialier, møbler eller røg.

• Airconditionanlægget gär i ventilatortilstand fra køle- eller varmetilstand.

• När indetemperaturenningar den temperatur, som er indstillet på airconditionanlageget, stopper kompressoren automatisk, og airconditionanlageget gär i ventilatorfungtion. Kompressoren starter ingen,ningar indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

• Der kan dannes vandräber på overfladen af den indendørs enched, narr koling udføres i et rum med en høj relativ luftfugtighed (over 80%). Juster det vendrette luftspjæld til den maksimale position for luftudblæsning, og vælg ventilatorhastigheden Høj.

• Varmetilstand

• The air conditioner draws in heat from the outdoor unit and releases it via the indoor unit during heating operation. When the outdoor temperature falls, heat drawn in by the air conditioner decreases accordingly. At the same time, heat loading of the air conditioner increases due to larger difference between indoor and outdoor temperature. If a comfortable temperature cannot be achieved by the air conditioner, it is advised to use a supplementary heating device.

• Automatisch genstartsfunktion

I tilfælde af strømsvigt under drift standser anlaegget helt.

Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget starter automatisk, narr strommen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

K TIP TIL FEJLFINDING

Funktionsfejl og løsninger

PROBLEM

Stop straks airconditionanlægget, hvis der opstår én af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren.

• En af følgende fejlkoder vises på displayet: E0, E1, E2, E3, E4, E5, E6, E7, E8 eller P0, P1, P2, P3, P4.
• Det sker ofte, at sikringen springer eller relaet udloses.
• Der er traengt fremmedlegemer eller vand ind i airconditionanlægget.
• Fjernbetjeningen fungerer ikke eller fungerer unnormalt.
  Andre unormale situationer.
• Driftsindikatoren blinker 5 gange, ögså after at strømmen har været slæet fra og er slæet til igen.

Problem	Årsag	Løsning
Enheden starter ikke.	Strømafbrydelse	Vent, til strømmen vender tilbage.
	Stikket kan+vare blevet trukket ud af stikkontakten.	Kontrollér, at stikket sidder correkt i kontakten.
	Der er sprunget en sikring.	Udskift sikringen/nulstil relæet/nulstil afbryderkontakten.
	Batteriet i fjernbetjeningen er opbrugt.	Udskift batteriet.
	Afstanden mellem fjernbetjeningen og modtageren på den indendørs ench ed er større end 6-7 meter, eller der er/DDke fri passage for signalet mellem fjernbetjeningen og modtageren.	Gør afstandenindre. Fjern eventuelle forbinderer. Ret fjernbetjeningen mod modtageren på den indendørs enched.
	Den tid, som er indstillet med timeren, er forskert.	Vent, eller annuller timerindstellungen.
Enheden køler eller varmer ikke rummet særlig gunshot, selvom derkommen luft ud af airconditionanlægget.	Temperaturen er indstillet forskert.	Indstil temperatenrkorrekt. Du kan finden en detailjeret beskrivelse i kapitel E, "Brug af fjernbetjeningen".
	Luftfiltret er blokeret.	Rengør luftfilteret.
	Døre erller vinduer i rummet er Åbne.	Luk øre og vinduer.
	Luftindtaget erller luftudtaget på den indendørs erller den udendørs ench ed er blokeret.	Fjern første eventuelle blokeringer, og genstart derefter encheden.
	Kompressorens 3-minutters beskyttesforsinkelse er aktiveret.	Vent.
	Afrimning af den udendørs ench ed i gang.
Ventilatorhastigheden kan ikke øndres	Airconditionanlægget er i auto-tilstand.	Ventilatorhastigheden kan kun øndres i varme-, køle- og ventilatortilstand.
	Airconditionanlægget er i affugtningstilstand.
Temperaturindikatoren vises ikke.	Airconditionanlægget er i ventilatortilstand.	Temperatenr kan/DDke indstilles i ventilatortilstand.

Hvis problemet darüber er l OST, skal du kontakte forhandleren. Afgiv oplyninger om Funktionsejlen somt anlaggets model.

BEMÆRK!

Anlaegget mä kun repareres af en autoriseret airconditiontekniker.

L GARANTIBETINGELSER

Airconditionanlægget leveres med 2 Års garanti, med virkning fra købsdatoen. Alle materiale- og produktionsfejl repareres, eller anlægget udskiftes,uden omkostninger inden for dette periode. Der gælder ffol-gende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.
2. Reparation aller udskiftning af komponenter inden for garantiperioden medforer ikke en forlængelse af garantiperoioden.
3. Garantien bortfalter, hvis der er fortaget ændringer af anlagget, hvis der monteret ikke dele, eller hvis der er udført reparation af tredjemand.
4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er/DDekket af garantien.
5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede kobsfaktura, og hvis der/DD er foretagetændringer af anlagget.
6. Garantien dækker ikke skader, der skyldes forsommelse eller handlinger, der afviger fra dem, der er beskrevet i dette brugsanvising.
7. Omkostninger og risiko ved transport af airconditionanlægget aller dets deli bæres altid af køberen.
8. Skader, der er opstået som følge af, at der/DD he har været anvendt et egnet Zibro-filter, er/DD kekket af garantien.
9. Tab og/eller lækage af kølemiddel som følge af inkcompetent montering ellr demontering af enhederne er ikke dækket af garantien.

For at undgå unödvendige omkostninger anbefaler vi, at du alto konsulterer brugsanvisningen, før du tager anlægget i brig. Send airconditionanlægget til reparation hos forhandleren, hvis du ikke finder løsningen på dit problem i dette brugsanvisning.

Model		S 1825	S 1833	S 1847
Type af airconditionanlæg		DC-vekselretter, vægmonteret	DC-vekselretter, vægmonteret	AC-vekselretter, vægmonteret
Kolekapacitet (maks.) *	W	2.600	3.500	5.200
Energiklasse*		A	A	B
EER*		3,7	3,3	3,07
Varmekapacitet (maks.) *	W	3.000	4.100	5.600
Varmeklasse		A	A	C
COP-faktor*		4	3,8	3,24
Affugtningskapacitet **	I/dogn	19	29	41
Stromforbrug ved køling	kW	0,7	1,06	1,69
Stromforbrug ved opvarming	kW	0,75	1,08	1,73
Stromforsyning	V/Hz/Ph	230/50/1	230/50/1	230/50/1
Stromstyrke (nom.) ved køling/opvarming	A	2,9/3,0	4,3/4,2	7,5/8,0
Maks. stromstyrke	A	8	8,5	18
Luftgennemstrømning **	m3/t	650/515/375	675/520/375	800/700/600
Ved rum på op til **	\( m^3 \)	65-90	85-110	130-150
Kompressortype		Rotationskompressor	Rotationskompressor	Rotationskompressor
Ventilatorhastigheder		3	3	3
Temperaturområde	°C	17-30	17-30	17-30
Driftsområde	°C	10 - 40	10 - 40	10 - 40
Betjening, manuel/mekanisk/elektronisk		Elektronisk fjernbetjening	Elektronisk fjernbetjening	Elektronisk fjernbetjening
Fjernbetjening, Ja/nej		J	J	J
Luftfilterotype(r)		Skaerm, Plasma, aktivt kul	Skaerm, Plasma, aktivt kul	Skaerm, Plasma, aktivt kul
Kolemiddeltype/fyldning	r/gr	R410A/1.230 gr	R410A/1.230 gr	R410A/1.770 gr
Kolemiddelrørets diameter, væske - gas	mm	6,35 / 9,53	6,35 / 12,7	6,35 / 12,7
Pneumatisk indsugning/tømning	bar	<15 / <42	<15 / <42	<15 / <42
Mål, indendørs enhed (b x h x d)	mm	815 x 280 x 215	815 x 280 x 215	920 x 293 x 224
Mål, udendørs enhed (b x h x d)	mm	760 x 590 x 285	760 x 590 x 285	845 x 695 x 335
Nettovægt, indendørs enhed	kg	10	10	13
Nettovægt, udendørs enhed	kg	42	42	63
Bruttovægt, indendørs enhed	kg	12	12	15
Bruttovægt, udendørs enhed	kg	45	45	67
Lydtryk, indendørs enhed	dB(A)	30-41	30-43	37-44
Lydtryk, udendørs enhed	dB(A)	52	54	58
IP-klasse, indendørs enhed	IP	IP X0	IP X0	IP X0
IP-klasse, udendørs enhed	IP	IP X4	IP X4	IP X4
Sikringsklasse		T3,15A / 250V	T3,15A / 250V	T3,15A / 250V

• EN 14511
  Vejledende
  * Affugtning ved 32 °C, 80 % relativ Luftfugtighed

Kasserede elektriskeprodukter mä ikke bortskaffes sammen med husholdningsaffald. Elektronikaffald skal afleveres på en genbrugsstation. Spørg de lokale myndigheder eller forhandleren til råds om genbrug af produitet.

Miljooplysninger: Dette produit indeholder flourishdige drivhugsasser, som horer under Kyoto-aftalen. Produktet maku kun serviceres ell demonteres af saeligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R410a i den mængde, der er angivet i tabellen ovenfor. R410a på ikke slippes ud i fri luft: R410a er en flourholdig drivhusgas med et globalt opvarmningspotentiale (GWP - Global Warming Potential) på 1.975.
