KÄYTTÖOHJE S1825 ZIBRO

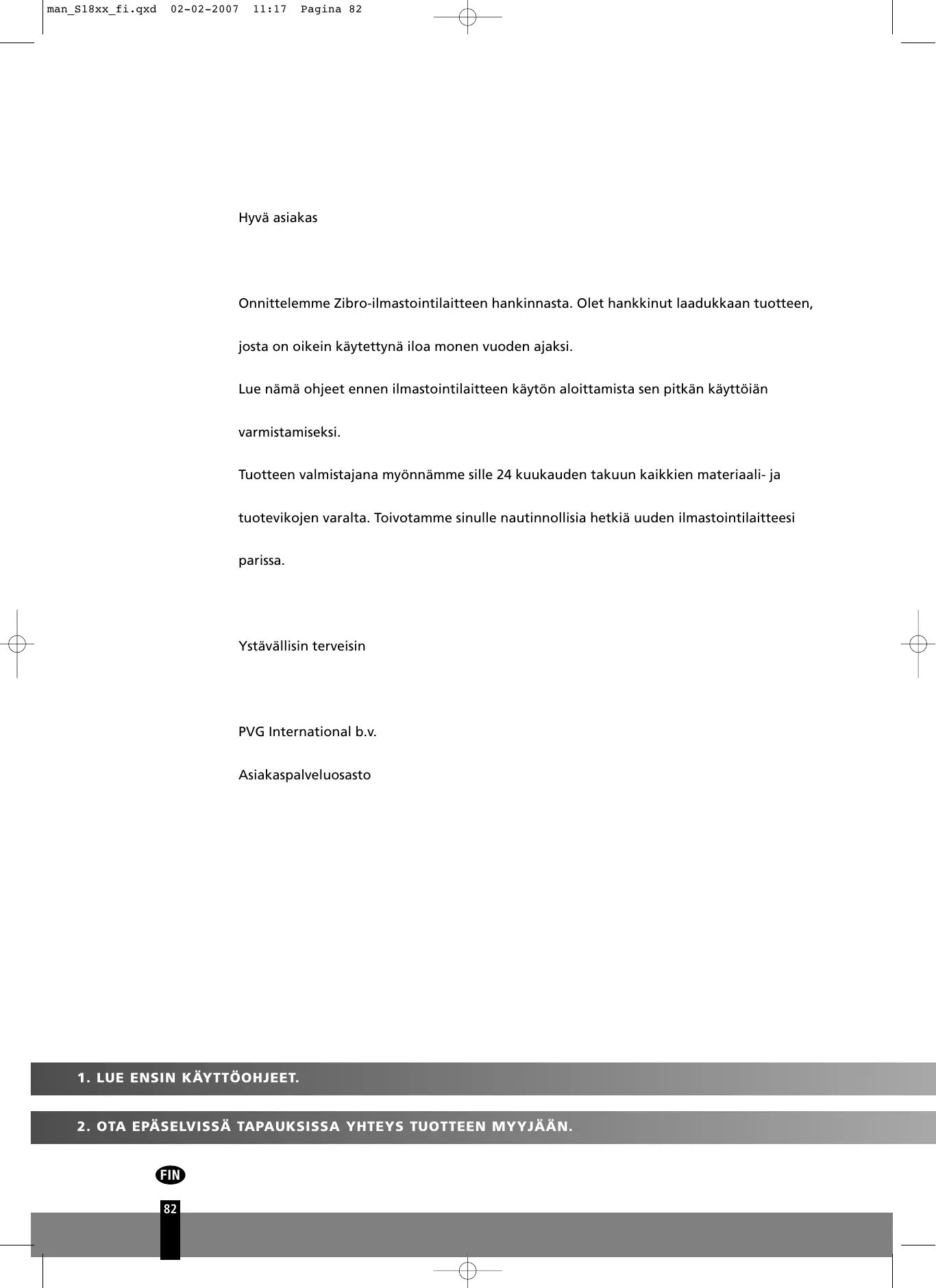

Onnittelemme Zibro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttoiän varmistamiseksi.

Tuotteen valmistajana myönnämme sille 24 kuukauden takuun kaikkien materiaali- ja tuotevikojen varalta. Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi parissa.

Ystavallisin terveisin

PVG International b.v.

Asiakaspalveluosasto

SISALTO

A. TURVAOHJEET 84
B. OSIEN NIMET 85
C. KAYTTOLAMPOTILA 86
D. MANUAALINEN KAYTTÖ 87
E. KAYTTO KAUKOSÄATIMELLA 88
F. OPTIMAALINEN KÄYTTÖ 92
G. ILMANVIRTAUKSEN SUUNNAN SÄATÄMINEN 93
H. ILMASTOINTILAITTEEN TOIMINTA 94
I. KUNNOSSAPITO 95
J. KÄYTTÖVIHJEITÄ 97
K. VIANMAÄRITYSVIHJEITA 98
L. TAKUUEHDOT 100
M. TEKNISET TIEDOT 101

LUE TÄMÄ OHJEKIRJA

Tämä ohjekirja sisältaa paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttoä ja kunnossapitoa varten. Luvussa "Vianmaäritysvihjeitta" on useita ratkaisuja yleisin ongelmiin. Lukemalla luvun K "Vianmaäritysvihjeitta" ennen tukipalveluun soittamista saatat valttä turhan puhelinsoiton.

A TURVAOHJEET

Asenna laite vain, jos se vastaa paikallisia säädöksiä, lakeja ja standardeja. Laitetta saa käyttaa ainoastaan kuivissa sisätiloissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan, jonka jännite on 220-240 V / 50 Hz.

TÄRKEAA

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu. Pistokkeiten on aina oltava helppopäasyisessä paikassa, kun laite on kytkettynä sahköverkkoon. Lue nämä ohjeet huolellisesti ja noudata niità.
• Ilmastointilaite sisältaa jäähdytysainetta, ja se voidaan luokitella paineistetuksi laitteeksi. Ota aina yhteyttä valtuutettuun asentajaan ilmastointilaitteen asennusta ja huoltoa varten.. On suositeltavaa, etta valtuutettu ilmastointilaitehuolto tarkastaa ja huoltaa ilmastointilaitteen vuosittain.

Tarkista ennen laitteen kytkemistä seuraavat seikat:

Verkkovirran jannite vastaa laiteseen merkittyä jannitetta.
Pistorasia ja virtalähde ovar yhteensopivia laitteeseen merkityn jannitteen kanssa.
- Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.
Laite on asetetu tukevalle ja tasaiselle pinnalle.

Valtuutetun sahköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran yhteensopivuutta.

• Laite on valmistetu Europan yhteison turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sähkölaitetta.
• Älä peitä ilman sisäänmeno- ja ulostuloriltoïtä.
• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.
• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin.
• Älä työnnä esineitä laitteen aukkoihin.
• Älä koskaan kytke laitetta sahköverkoon käyttemällä jatkojohtoa. Jos sopivaa maadoitettua pistorasii aa ei ole käytettävissä, pyydä valtuutettua sahkömiestä asentamaan sellainen.
  Huolehdi lasten turvallisuusteda laitteen lahella, kuten muitakin sahkolaitteita kaytettaaessa.
• Laitetta saa korjata ja/tai huoltaa vain valtuutetu huoltoedustaja tai Zibro-toimittaja. Noudata laitteen käyttoohjeessa mainittuja käytto- ja huolto-ohjeita.
• Irrota aina pistoke pistorasiasta, kun laite ei ole käytössa.
  Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke.
• Älä käynistä tai sommuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosätimen omia käyttopainenikkeita.
• Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteenavaamista.
• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdustuken tai huollon ajaksi.
• Älä aseta kaasupolttimia, uuneja tai liesä laitteen ilmavirtaukseen.
• Älä käytä painikkeita tai kosketa ilmastointilaitetta marillä käsillä.

• Huomaa, etta ulkoyksikkö pitää äntä toimiessaan. Tämä saattaa olla paikallisten säädosten vastaista. Käytäjan vastuulla on varmistaa, etta laite tayttä paikalliset säädokset.

• On suositeltavaa välttä oleskelua suoraan ilmavirrassa.

• Älä koskaan juo ilmastointilaitteen poistovetta.

HUOMIO!

• Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai ohjauspaneeli on vaurioitunut.
• Ohjeiden noudattamatta jättäminen saattaa johtaa takuun raukeamiseen.

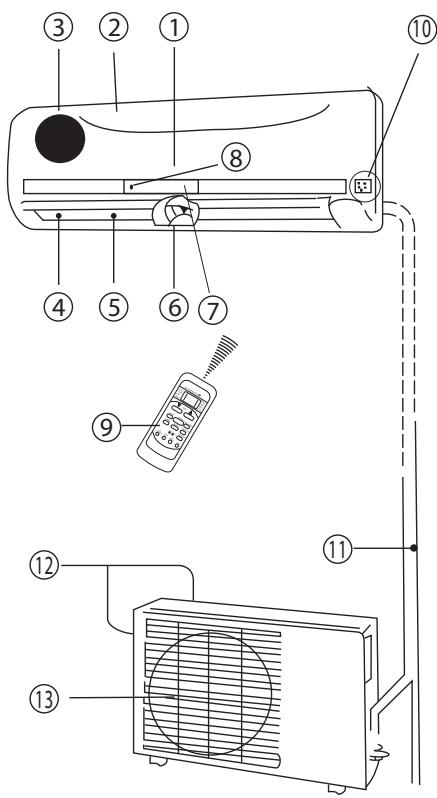

B OSIEN NIMET

SISÄYKSIKKÖ

ULKOYKSIKKO

Sisäyksikkö

① Etupaneeli
② Ilman tuloaukko
③ Ilmansuodatin (etupaneelin takana)
④ Ilman poistoaukko
⑤ Vaakasuuntainen ilmanvirtaussäikkö
(6) Pystysuuntainen ilmanvirtaussäleikkö
⑦ Näyttopaneeli
Kaukosaadinsignaalin vastaanotin
(9) Kaukosaedin (katso tarkemmat tiedot ja ohjeet luvusta E)
10 Manuaalinen käytöpainike (auto-maatti-/jäähdytystoiminto)

Ulkoyksikkö

⑪ Liitosputki, tyhjennysletku (ei sisaly toimitukseen)
⑫ Ilman tuloaukko (sivulla ja takana)
13 Ilman poistoaukko

Toiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat lait-teen toimintaan.

HUOMAUTUS!

Kaikki tassohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitettu vain ohjeellisiki. Ilmastointilaite saattaa nayttäa niissahieman erilaiselta kuin omalaitteesi. Ota aina huomioon laitteen todellinen muoto.

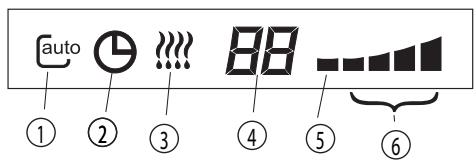

TOIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTÖPANELISSA

(1) AUTO-ilmaisin

Tämä ilmaisin syttyk, kun ilmastointilaitteen automaatitiominto on käytössä (AUTO).

② Ajastimen ilmaisin

Tämä ilmaisin sytty, kun ajastin (TIMER) asetetaan käyttoën / pois käytösta (ON/OFF).

③ Huarteenpoiston ilmaisin

Täm almaisin syttyy, kun ilmastointilaite aloittaa automaattisen huurteenpoiston tai kun lampiman ilman säätöiminto aktivoidaan lammitystoiminnon aikana.

④ Lampotilan ilmaisin

A) Näytää yleensä vain lampötila-asetuksen. Kun lampötila-asetusta muutetaan, ilmaisin vilkkuu 20 sekunnin ajan.
B) Nayttäa huoneen lampötilan, kun ilmastointilaite on tuuletintoiminnossa (FAN).
C) Kun laite lopettaa toiminnan, ilmaisin palaa takaisin alkuperäisiin oletusasetuksiin.
D) Näyttaa vikakoodin tai suojakoodin, mikäli sellainen ilmenee.

⑤ Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketään paälle, ja palaa, kun laite on toiminnassa.

Taajuuden ilmaisin

Tämä ilmaisin nakyy vain, kun kompressori on toiminnassa. Se ilmaisee laitteen nykyisen toimintataa-juuden.

C KÄYTTÖLÄMPÖTILA

Jäähdytys-, lämmitys- ja kosteudenpoistotoiminnot ovat tehokkaimpia seuraavissa sisä- jaulkämpötiloissa:

Toiminto Lämpötila	äähdytystoiminto	Lämmitystoiminto	Kosteudenpoistotoiminto
Huoneen lämpötila	17°C - 32°C	10°C - 27°C	17°C - 32°C
Ulkoilman lämpötila	18°C - 40°C	10°C - 24°C	18°C - 40°C

VAROITUS!

• Jos ilmastointilaitetta käytetän muissa kuin edellä mainituissa olosuheissa, sen suojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.
• Huoneen suhteellinen kostenprosentti on alle 80% . Jos ilmastointilaitetta käytetän huoneessa, jonka suhteellinen kostenprosentti on yli 80% , laitteen pinnalle saattaa tiivistyvä vettä. Aseta pystysuuntainen ilmanvirtaussäikkö sen suurimpaan kulmaan (pystysuunnassa maahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).
• Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaan tehon varmistamiseksi.

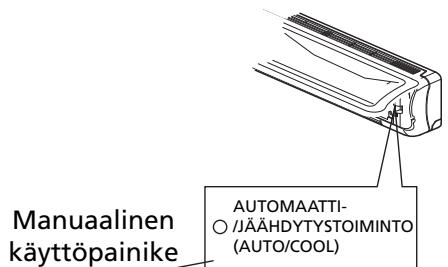

D KÄYTTÖ MANUAALISESTI

Ilmastointilaitetta voidaan käyttaa manuaalisesti laitteen saatimillä tai laitteen mukana toimitetulla kaukosätimellä. Katso ohjeet kaukosäätimen käyttoä varten luvusta E "Käytto kaukosäätimellä". Kun ilmastointilaitetta käytetaan ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seuraavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:

1. Avaa etupaneeli ja nosta sitä ylöspän, kunnes se naksihtaa paikalleen.
2. Manuaalisen käyttopainikkeen (10) painallus käynistäa automaattisen toiminnan (AUTO).
3. Sulje paneeli tukevasti sen alkuperäseen asentoon.

VAROITUS!

• Kun manuaalista käytöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassa järestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).
• Kun painiketta painetaan kahdesti, laite toimii pelkästaän jäahdytystilassa (COOL). Tätä käytetään vain testaustarkoituksiin.
• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu.
• Laitteen käyttoä kaukosoätimen avulla voidaan jatkaa tavallisesti.

HUOMAUTUS!

• Osoita kaukosään aina sisäyskön vastaanotinta kohti ja varmista, ettei kaukosäätimen ja vastaanottimen valillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimen signaalia, eikä ilmastointilaite toimi oikein.
• Kaukosaatimen suurin toimintaetäisyys on noin 6 - 7 metria.

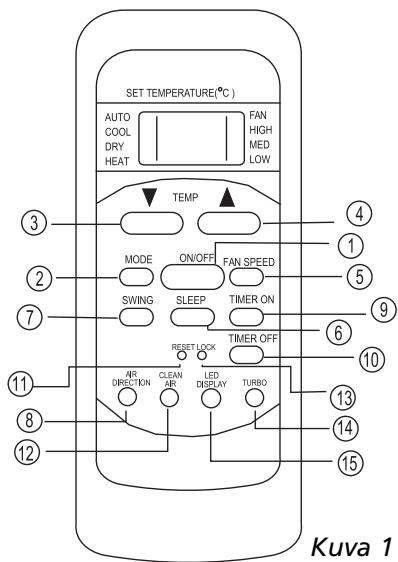

Kaukosäätimen toimintopainikkeet

(1) Virtapainike: Paina tatsäch painiketta laitteen käynistämiseksi. Paina tatsäch painiketta uudelleen laitteen sammuttamiseksi.
② Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaattinen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukaisessa järjestyksessä:

③ -painike: Talla painikkeella voidaan korottaa sisailman lamptilaa 30^: seen saakka.
- -painike: Tällä painikkeella voidaan laskea sisälman lampötilaa 17 °C:seen saakka.
(5) Puhaltimen painike (Fan): Tällä painikkeell valitaan puhaltimen nopeus. Jokainen painikkeen painallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas), MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DRY), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita tällä painikkeell.
⑥ SLEEP-painike: Voit siirtyä energiansästötilaan painamalla tätä painiketta kerran. Peruuta painamalla sitä uudelleen. Tätä toimintoa voidaan käytää vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla läm-pötila pysyy mahdollisimman miellyttäväna. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, se peruutetaan, jos painat jotakin muuta painiketta.
(7) Käantötoiminnon painike (Swing): Paina tātā painiketta käntötoiminnon käyttramiseksi. Paina painiketta uudelleen toiminnon pysäyttramiseksi.
Ilmavirran suuntauspainike (Air direction): Tälla painikkeilla voidaan muuttaa säleikon suuntauskulmaa. Säleikön suuntauskulma muuttuu 6^ jokaisella painalluksella. Kun säleikkö käntyy tiettyn

kulmaan, joka vaikuttaa ilmastointilaitteen jaahdytys- ja lammitysthoon, suuntausta muutetaan automaattisesti. Näytöllä ei nay mitään tunnusta, kun tätä painiketta painetaan.

⑨ Ajastimen aloitusajan painike (Timer on): Paina tata painiketta laitteen ajastetun paallaloajan asettamiseksi. Jokainen painallus lisaa aikaa 30:lla minuutilla. Kun aikanaytossa lukee 10Hr (10 tuntia), jokainen painallus lisaa aikaa 60 minuutilla. Automaattisen ajastetun paallaloajan peruuttamiseksi paina painiketta, kunnes naytollä ei nay mitään.
Ajastimen lopetusajan painike (Timer off): Paina tātā painiketta laitteen ajastetun sammutusajan asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina painiketta, kunnes näytöllä ei nāy mitään.
⑪ RESET-painike: Kun painat syvennykssä olevaa RESET-painiketta, kaikki nykyiset asetukset peruute-taan ja ohjaus palaa alkuasetuksiin.
⑫ CLEAN AIR -painike: Tällä painikkeella käynistetaän sähköstaattinen plasmapöly- ja siitepölysuodatin. Toiminto pysähtyy painamalla painiketta uudestaan.
③ LOCK-painike: Kun painat syvennykessä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen.
TURBO-painike: Paina tātā painiketta COOL-tilassa. Ilmastointilaite siirtyy tehokkaaseen jäähdy-tystoimintoon. Peruuta TURBO-toiminto painamalla uudelleen.
⑤ LED DISPLAY -painike: Tätä painiketta painamalla voit tyhjentää ilmastointilaitteen numeronäytön. Aktivi se painamalla sitä uudelleen (ei koske laitteita, joissa ei ole tätä toimintoa).

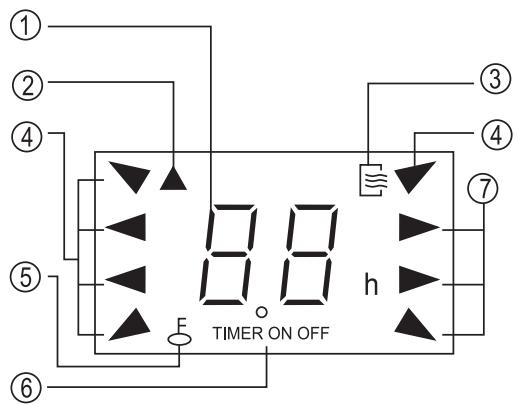

Kaukosäätimen ilmaisimien nimet ja toiminnot

Kuva 2

Näytöpaneeli

① DIGITAALISEN NÄYTÖN alue:

Asetetu lampötila naytetaän tällä alueella. Jos laite on TIMER-tilassa, naytetaän ajastimen ON- tai OFF-asetus. FAN-tilassa ei nay mitään.

② LAHETYKSEN ilmaisin:

Tämä ilmaisin palaa, kun kauko-ohjain lahettä signaaleja vastaanottimelle.

③ ON/OFF-ilmaisin:

Tämä symboli tulee esin, kun laite kytketään pälle kauko-ohjaimesta ja hviää, kun laite kytketään pois pälä.

④ TOIMINTATILAN ilmaisin:

Kun MODE-painiketta painetaan, se näytää nykyisen toimintatilan -- AUTO COOL DRY HEAT (vain jähdyttävissä malleissa).

⑤ LOCK-ilmaisin:

LOCK-näytö tulee esiin, kun LOCK-painiketta painetaan. Tyhennä näytö painamalla LOCK-painiketta.

⑥ AJASTINNÄYTON ilmaisin:

Tällä näytövaluella näytetään AJASTIMEN asetukset. Jos vain toiminnan aloitusaika asetetaan, näytöön tulee TIMER ON. Jos vain toiminnan lopetuksen aika asetetaan, näytöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, näytöön tulee TIMER ON-OFF. Tämä on osoitus siitä, että olet valinnut sekä pällemenon että.POIS PÄälta menon ajan.

⑦ PUHALTIMEN NOPEUDEN ilmaisin: Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low-Med-High). Valintasi naytetaan LCD-naytössä paitsi silloin, kun asetuksena

HUOMAUTUS!NOTE!

Kuvassa 2 on nakyvissä kaikki kohteet esittelytarkoitukssessa. Laitteen todellisen kayton aikana nayttöpaneelissa nakyvat vain kaytettävien toimintojen kohteet.

Kaukosäätimen käytäminen

Paristojen asennus/VAihto

Käytä kahta alkaliparistoa (AAA/LR03).

Älä käytä ladattavia paristoja.

1. Avaa kaukosäätimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen suuntaan.
2. Asenna uudet paristot ja varmista, etta paristojen navat (+ ja_) ovat oikein pän.
3. Kiinnitakiensi takaisin liu'uttamalla se paikalleen.

HUOMAUTUS!

• Kun vaihdat paristot, alä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa kaukosäätimeen toimintahäiriöitä.
• Jos kaukosääädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten vuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.
• Paristojen normali kestoika on noin kuusi kuukautta.
• Paristot tulee vaihtaa, kun sisayksikkö ei enävastaa komentoihin merkkiaänellä tai kaukosätimen lahetyksen merkkivalo ei syty.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

AUTOMAATTINEN toiminta

Kun ilmastointilaite on valmiina käyttoön, kytke siihen virta. Toiminnan ilmaisin alkaa vilkkua sisäyksikön näytöpaneelissa.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).
2. Aseta haluttu huoneen lampötila painikkeilla ▲ ja▼. Miellyttävimmät lampötilat ovat valillä 21 - 28 °C.
3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikon näytöpaneelissa oleva toiminnan ilmaisin sytty. Toimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellän automaattisesti.
4. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lampötilan ja kaukosäätimellä asetetun lampötilan valillä, ja käyttaa sen perusteella jäähdytys-, tuulets-, lammitys- ja kuivaistoimintoja (COOL, FAN, HEAT ja DRY).
• Voit myös valita toimintatilan manuailisesti, jos et halua käyttaa automaattitoiminta (AUTO).

JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

1. Jos et halua käyttaa automaatitoiminta (AUTO), voit asettaa toimintatilan manuaalisesti painamalla painiketta ②. Voit valita käyttoön jähdytys (COOL)-, kuivaus (DRY)-, lammitys (HEAT)- (vain lampö-pumpppuyksiköt) tai tuuletus (FAN ONLY) -tilan.
2. Aseta haluttu huoneen lampötila painikkeilla ▲ ja▼ (③ ja ④). Kun laite on jäähdytystilassa (COOL), miellyttävimmät asetukset ovat 21^ ja sitä suuremmat lampötilat. Kun laite on lämmitystilassa (HEAT), miellyttävimmät asetukset ovat 28^ ja sitä alhaisemmat lampötilat.
3. Paina puhallinpainiketta ⑤ valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea), MED (keskinopea) tai LOW (hidas).
4. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla.
   Paina virtapainiketta ① uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Tuuletustilassa (FAN ONLY) lampötilaa ei voida säätä. Tassā tilassa käytettävissä ovat vain vaiheet 1, 3 ja 4.

KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) ② kuivaustoiminnon (DRY) valitsemiseksi.
2. Käytä painikkeita ▲ ja▼ (③ ja ④) asettaaksesi halutun lämpötilan valillä 21 - 28 °C.
3. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina virtapainiketta ① uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Laitteeseen asetetun lampötilan ja todellisen sisäilman lampötilan erosta johtuen ilmastointilaite toimii kuivaustilassa (DRY) automaattisesti useita kertoja käytämättä jäähdytys- ja tuuletustoimintoja.

AJASTINTOIMINTO

Aseta laiteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (9 ja 10). Kaukosaatimellmaaritettavajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin valille.

1. Aloitusajan asettaminen

1.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ , jolloin kaukosaaṭimen näytössä lukee ON TIMER. Ajastimen näytössä nikyy viimeksi asetettu aloitusaika ja tunnus "Hr". Voit nyt asettaa uudelleen lait-teen toiminnan aloitusajan.
1.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen halutun aloitusajan asettamiseksi.
1.3 Kun ajastimen aloitusaika on asetetu, kaukosädin lahettä signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

2. Lopetusajan asettaminen

2.1 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ , jolloin kaukosäätimen näytössä lukee OFF TIMER. Ajastimen näytössä nikyy viimeksi asetetu lopetusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.
2.2 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi laitteen toiminnan halutun lopetusajan.
2.3 Kun ajastimen lopetusaika on asetetu, kaukosään lahettä signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

3. Aloitus- ja lopetusajan asettaminen

3.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ , jolloin kaukosäätimen näytössä lukee ON TIMER. Ajastimen näytössä nikyy viimeksi asetettu aloitusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan aloitusajan.
3.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen asettaaksesi halutun aloitusajan.
3.3 Paina Ajastimen lopetusajan painiketta (Timer off) ⑩ , jolloin kaukosaatimen naytossa lukee OFF TIMER. Ajastimen naytossa nikyy viimeksi asetettu lopetusaika sekä tunnus "Hr". Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.
3.4 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi halutun lopetusajan.
3.5 Kun ajastimen aika on asetetu, kaukosään lahettä signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

HUOMAUTUS!

• Jos aloitus- ja lopetusajaksi assetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5 tuntia eteenpain (jos asetetttuun aikaan on alle 10 tuntia) tai yksi tunti eteenpain (jos asetetttuun aikaan on 10 tuntia tai enemmän).
• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta ja asettamalla uusi aika.
• Asetetu aika on suhteellinen aika. Se tarkoittaa, etta assetetu aika perustu nykyiseen aikaan.

VAROITUS!

• Pidä kaukosaädin etäällä kaikista{nesteista.
• Älä aktista kaukosoäddintä korkeille lampötiloille tai sateilylle.
• Pidä sisäyksikon vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaa ilmastointilaitteeseen toimintahäiriöitä.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

F OPTIMAALINEN KÄYTTÖ

Ota huomioon seuraavat seikat laitteen optimailisen toiminnan varmistamiseksi:

Säädä ilman virtaussunta oikein. Ilma ei saa vIRRata suoraan ihmisä kohti.
Säädä lampötila siten, etta mukavuustaso on paras mahdollinen. Älä säädä laitetta aärimmäisille lam-pötilatosoille.
- Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.
- Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosaatimen ajastintoimnolla.
- Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lahelle, sillä ne saattavat heikentäilmastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitäänesteitä. Ilmavirran on päästvä koko huoneeseen esteettä. Ilmavirran on myös päästvä ilmastointilaitteseen steettä.
- Puhdista ilmansuodatin sännöllisesti. Muuten laitteen jäähdytys- tai lammitysteho saattaa heikentyä. Suodatin suositellaan puhdistettavaksi kahden viikon valein.
- Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

G ILMAN VIRTAUSSUUNNAN SÄTÄMINEN

Säädä ilman virtaussunta oikein, sillä värin söadettynä se heikentä muka-vuutta ja saattaa tehdä huoneen lämpötilasta epatasaisen.

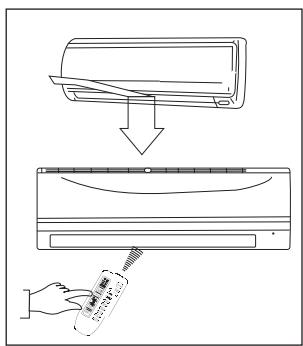

Säädä vaakasuuntaista salleikköä kaukosätimen painikkeella ⑧.
Säädä pystysuuntainen säleikkö käsin.

Ilman virtaussuunnan säätö vaakasuunnassa (ylös-/alaspäin)

Ilmastointilaite säätä ilmanvirtauksen suunnan vaakasuunnassa automaattisesti toimintatilan mukaan.

Ilman virtaussuunnan asettaminen vaakasuunnassa

Suorita tämä toiminto laiteen ollessa toiminnassa. Pidä kaukosäätimessä olevaa ilma-virran suuntauspainiketta ⑧ painettuna säleikön siirtämiseksi haluttuun suuntaan.

Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.
- Myöhemmissä toimenpiteissä ilmanvirtaus assetetaan vaakasuunnassa automaattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntauspainikkeella.

Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)

Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippuen mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pystysuuntainen säleikkö tietyssa asennossa, siirä ilman poistoaukon vasemmalla tai oikealla puolella (riippuen mallista) oleva vipu haluttuin asentoon.

VAROITUS!

Varo koskemasta pystysuntaisten säleikköjen takana olevaa tuuletinta!

HUOMAUTUS!

Kaikki tassā ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitetu vain ohjeellisiki.

Ilmastointilaite saattaa nayttä niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon laitteen todellinen muoto.

Ilman virtaussunnan käntäminen automaattisesti (ylos- tai alaspain)

Suorita täm toiminto ilmastointilaitteen ollessa toiminnassa.

Paina kaukosäätimen käantöpainiketta (SWING) ⑦.
- Pysäytä toiminto painamalla käntöpainiketta (SWING) ⑦ uudelleen. Paina ilmavirran suuntauspainiketta ⑧ lukitaksesi säleikön haluttuun asentoon.

VAROITUS!

• Ilmavirran suuntaus- ja käantöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei ole toiminnassa (vaikka ajastin on asetetu toimintaan).
• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessa suunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettra, joka alkaa valuca.
• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 tai käantopainiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheuttaa toimintahäirön. Jos säleikköön tulee toimintahäirö, samuta ilmastointilaite ja käynistä se sitten uudelleen.
• Kun ilmastointilaite käynisteteän heti sammutuksen jälkeen, vaakasuuntainen säleikkö eihkä liiku noin 10 sekuntein.
• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- ja lammitystoimintojen suorituskyk saattaa tällöin heikentyä rajoittuneen ilmanvirtauksen johdosta.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.
• Kun ilmastointilaite kytketään sähköverkkoon, vaakasuuntainen säleikkö saattaa pitää äntä noin 10 sekunnin ajan, mika on tãysin normalaia.

H ILMASTOINTILAITTEEN TOIMINTA

JAAHDYTS

LAMMITYS

KOSTEUDENPOISTO

AUTOMAATTINEN TOIMINTA

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kaukosäätimen painikkeella ②), se valitsee automaattisesti jäähdytys-, lämmitys- tai tuuletustoiminon riippuen valitusta lampötilasta ja huoneen lampötilasta.
• Ilmastointilaite säätä huoneen lampötilan automaattisesti asetetun lampö-tilan tasolle.
  Voit myös asettaa toimintatilan käsin, jos et halua käyttaa automaattista tilaa.

TALOUDELLINEN KÄYTTÖ

• Kun painat SLEEP-painiketta ⑥ jäähdytys-, lämmitys- tai automaattitoimin non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (lämmitystoiminnossa) lampötilaa yhden celsiusasteen tunnissa. Asetettu lämpötila tasaantuu kahden tunnin kuluttua. Puhaltimen nopeutta säädellään automaattisesti.

KOSTEUDENPOISTO

• Kostenudenpoistotila valitsee automaattisesti käytöön kostenudenpoistotoiminnon, joka perustuu asetetun lampötilan ja huoneen todellisen lampötilan väliseen eroon.
  Laite säatelee lampötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuuletustointoa pälle ja.POIS PÄltä. Puhaltimen nopeus on asetettu hitaaksi (LOW).
• Ilmastointilaite kuivattaa ilmaa myös normaliissa jäähdytystoiminnossa.

HUOMAUTUS!

Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lampötila todennäköisesti laskee. Sen vuoksi on normalaia, etta kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin. Huoneen absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmaärastä (ruoanlaitosta, ihmisistä yms.) riippuen.

VAROITUS!

Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennen laitteen puhdistusta.

Sisäyksikon ja kaukosaätimen puhdistus

VAROITUS!

• Pyyhi sisäyksikkö ja kaukosäädin pehmeällä, kuivalla kankaalla.
• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmään veteen kostutetulla kankaalla.
• Sisayksikon etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi se sen jälkeen kuivalla kankaalla.
• Älä käytä kemiallissesti käsitettyä kangasta tai polyriepua laitteen puhdistamiseksi.
• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheellaa tai vastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamia tai epämuodostumia.

Ilmansuodattimen puhdistus

Tukkeutunut ilmansuodatin heikentäa laitteen jäähdytystehoa. Puhdista suodatin kahden viikon valein.

1. Nosta sisäyksikon paneelia ylöspän, kunnes se naksahtaa paikalleen.
2. Ota kiinni ilmansuodattimen kädensijasta ja nosta sitä hieman ylöspän, jotta se irtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspän.

3. Irrota ilmansuodatin sisayksikosta.

4. Puhdista ilmansuodatin kahden viikon valein.

5. Puhdista ilmansuodatin polynimurilla tai vedellä.

6. Varmista, etta suodatin on tãysin kuiva ja ehjä, ennen kuin asennat sent takaisin paikalleen.

7. Irrota sähköstaattinen plasmasuodatin tukikehikostaan (vain tarvittaessa) vasemmalla olevan kuvan mukaisesti.

VAROITUS!

Älä koske sähköstaattiseen plasmasuodattimeen 10 minuutin aikana tuloaukon ritilän avaamisen jälkee, sillä se voi aiheuttaa sähköiskun.

1. Puhdista sähköstaattinen plasmasuodatin vedellä ja tarvittaessa miedollapesuaineella. Varmista, etta suodatin on tãysin kuiva ja ehjä, ennen kuin asennat sen takaisin paikalleen.
2. Asenna ilmanraikastussuodatin takaisin paikalleen.
3. Työnnä ilmansuodattimen yläosa laitteeseen siten, etta sen vasen ja oikea reuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

Kunnossapito

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

1. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.
2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Poista paristot kaukosaatimsta.
3. Ulkoyksikko vaatii säännöllistä hoitoa ja puhdistusta. Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

Tarkastukset ennen käyttoä

Tarkista,etta johdot ovat ehjja ja oikein kytkettyja.
Tarkista, etta ilmansuodatin on asennettuna.
- Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole esteitä.

VAROITUS!

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa loukkaantumisia.
• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa sähköiskuja.
• Varmista ennen laitteen puhdistamista, että sen virta on katkaistu ja virtapistoke irrotetu pistorasiasta.

Seuraavat tilanteet saattavat ilmetä normalin kayton aikana.

1. Ilmastointilaitteen sujoaus.

• Kompressori voidaan kännistää uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

Kylman ilmanesto

Laite on suunniteltu siten, etta se ei puhalla kylmaa ilmaa lammitystoiminnan aikana, kun sisätilan lammonvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lampttilaa ei ole sauvutetu:

A. Juuri aloitettu lammitys
B. Huarteenpoisto
C. Lämmitys alhaisella lampötilalla.

Huarteenpoisto

Ulkoyksikköön voi muodostua huurretta lammitystoiminnon aikana, jos ulkoilman lampötila on alhainen ja kosestaso korkea. Ilmastointilaitteen lammitysteho on tällöin ravallista heikompi.
- Tassā tapauksessa ilmastointilaite lopettaa hetkellisesti lammitystoiminnon ja aloittaa automaatti-sesti hurteenpoiston.
Huurteenpoistoaika vaihtelee 4 ja 10 minuutin valillä ulkoilman lampötilasta ja ulkoyksikön huurteen märästä riippuen.

2. Sisayksikosta tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen valinen lampötilaero on suuri ja laite toimii jäähdytystilassa huoneessa, jonka suhteellinen koseusprosentti on korkea.
• Valkeaa huurua voi muodostua huarteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun ilmastointilaite käynnistyy huarteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaittesta kuuluu vaimeaa aantä.

Laitteesta saattaa kuulua vaimea sihisevä äni, kun kompressori on käynnissä tai juuri sammunut. Ääni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.
Laitteesta saattaa kuulua myos vaimea "vikiseva" aeni, kun kompressori on kaynnissai tuuri sammunut. Aeni syntyy muoviosien lampolaajenemisesta, kun laitteen lampotilat muuttuvat.
Myos alkuperäseen asentoonsa palaava saleikkö voi aiheuttaa äntä, kun laitteen virta kytketään paälle.

4. Sisayksikosta tulee polya.

Tämä on normalaia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetään ensimmäistä kertaa.

5. Sisäyksiköstä tulee outoa Hajua.

Rakennusmaterialialeista, huonekaluista tai savusta johtuvat Hajut saattavat kiertä ilmastointilaitteen kautta.

6. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lammitystilasta.

Kun asetettu lampotila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointi laite siirtyty tuuletustilaan. Kompressori kaynnistyy uudelleen, kun huoneen lampotila nousee laitteen ollessa jäahdytystilassa tai laskee laiteen ollessa lammitystilassa.

1. Sisäyksikon pälle voi tiivistyä vettä, kun laitetta käytetaän kosseassa tilassa (ilman suhteellinen kosteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta puhallin toimimaan suurimmalla teholla (HIGH).

8. Lämmitystoiminto

Lämmitystoiminnossa ilmastointilaite imee lammtä ilmaa ulkoyksikostä ja vapauttaa sen sisäyksikon kautta. Kun ulkoilman lamptötila laskee, ilmastointilaitteen imuilman lamptötila laskee vastaavasti. Samanaikaisesti ilmastointilaitteen lamptókuormitus kasvaa sisä- ja ulkoilman suuremman eron vuoksi. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lamptötilaa, suosittelemme käytämään lisälammityslaitetta.

9. Automaattinen uudelleenkäynnistystoiminto

Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos. Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, jonka avulla se käynnistyy automaattisesti uudelleen sähkökatkoksen jälkee ja saïlyttä kaikkä aiemmin tehdyt asetukset muistissa.

Toimintahäiriöt ja ratkaisut

ONGELMA

Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja ota yhteys tuotteen myjään.

• LED-näytössä nakyj jokin seuraavista koodeista: E0, E1, E2, E3, E4, E5, E6, E7, E8 tai P0, P1, P2, P3, P4.
• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.
• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteeseen.
• Kaukosaadin ei toimi tai se toimii epanormalaisti.
• Muut epanormaalit tilanteet.
• Toiminnan ilmaisin vilkkuu viisi kertaa, vaikka laite on kytketty irti verkkovirrasta ja sitten takaisin verkkovirtaan.

Ongelma	Syy	Ratkaisu
Laite ei käynnisty	Sähkökatkos	Odota, että sähkökatkos saadaan korjattua.
	Laitteen sähköjohto on voinut irrota pistorasiasta.	Tarkista, että laitteen sähköjohto on hyvin kiinni pistorasiassa.
	Sulake voi olla palanut.	Vaihda sulake / nollaa rele / nollaa vikavirtakytkin
	Kaukosäätimen paristo voi olla tyhjä.	Vaihda paristo.
	Kaukosäätimen ja sisātilayksikön välinen etäisyss on enemmän kuin 6_7 metriä tai niiden välillä on esteitä.	Lyhennä välimatkaa. Poista mahdolliset steet. Suuntaa kaukosäädin sisātilayksikön vastaanotinta kohti.
	Ajastimella asetettu aika on väärä.	Odota tai peruuta ajastimen asetus.
Laite ei jäähdytä tai lämmitä huonetta tehokkaasti, vaikka ilma virtaa ilmastointilaitteesta.	Lämpötila-asetus on väärä.	Aseta lämpötila oikein. Katso tarkemmat ohjeet luvusta E "Käytto kaukosäätimellä".
	Ilmansuodatin on tutkeutunut.	Puhdista ilmansuodatin.
	Huoneen ovet tai ikkunat ovat auki.	Sulje ovet ja/tai ikkunat.
	Sisä- tai ulkotilayksikön ilman tulo- tai poistoaukon tiellä on este.	Poista steet ja käynistä sitten laite uudelleen.
	Kompressorin kolmen minuutin viivesuojaus on aktivoitunut.	Odota.
	Ulkotilayksikön huurteenpoisto on meneillään.
Puhaltimen nopeutta ei voi muuttaa.	Ilmastointilaite on automaattissessa tilassa.	Puhaltimen nopeutta voidaan muuttaa vain lämmitys-, jäähdytys- ja tuuletustiloissa.
	Ilmastointilaite on kuivaustilassa.
Lämpötilan ilmaisinta ei näy.	Ilmastointilaite on tuuletustilassa.	Lämpötilaa ei voida asettaa tuuletustilassa.

Jos ongelma jatkuu, ota yhteys tuotteen myyjän. Muista kertoa tarkka virheselostus ja laitteen malli.

HUOMAUTUS!

Ulkoyksikon kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtavaksi.

L TAKUUEHDOT

llmastointilaitteessa on kahden vuoden takuu alkaen laitteen OSTOPaivast. Takuuaikana kaikki materiaali- ja valmistusvirheet korjataan maksutta tai vaihdetaan. Takuuehdot ovat seuraavat:

1. Hylkaämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaatimukset.
2. Takuuaikana suoritetut korjaukset tai vaihdot eivat pidennä takuuta.
3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosa tai kolmas osapuoli on korjannut laitetta.
4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piirin.
5. Takuu on voimassa vain, jos ostaja esittä alkuperaisen, paivatyn ostokuitin ja jos laitetta ei ole muu-tetu.
6. Takuu ei koske huolimattomuudesta tai tassä käyttohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.
7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.
8. Muiden kuin sopivien Zibro-suodatinten kayton aiheuttamat vahingot eivat kuulu takuun piirin.
9. Laitteen epäpätevästä asennuksesta tai irrotuksesta johtuvat kylmäainen hävikit ja/tai vuodot eivät kuulu takuun piirin.

Turhien kulujen välttämiseksi suosittelemme, etta luet aina ensin ohjeet huolellisesti. Jos käytöohjeista ei lóydy ratkaisua ongelmaan, toimita ilmastointilaite myyjalle korjausta varten.

Malli		S 1825	S 1833	S 1847
Ilmastointilaitteen typpi		Tasavirta-ilmalampöpumppu,seinään asennettava	Tasavirta-ilmalampöpumppu,seinään asennettava	Vaihtovirta-ilmalampöpumppu,seinään asennettava
Jäähdytskapasiteetti (enintään) *	W	2600	3500	5200
EE-luokka*		A	A	B
EER*		3,7	3,3	3,07
Lämmityskapasiteetti (enintään) *	W	3000	4100	5600
Lämmitysteho		A	A	C
COP*		4	3,8	3,24
Kosteudenpoistokapasiteetti **	I / 24 h	19	29	41
Virrankulutus jäähdytstoiminnossa	kW	0,7	1,06	1,69
Virrankulutus lämmitystoiminnossa	kW	0,75	1,08	1,73
Virransyöttö	V/Hz/Ph	230 / 50 / 1	230 / 50 / 1	230 / 50 / 1
Virta (nim.) jäähdyts/lämmitys	A	2,9 / 3,0	4,3 / 4,2	7,5 / 8,0
Suurin virta	A	8	8,5	18
Ilmanvirtaus **	\( m^3/h \)	650 / 515 / 375	675 / 520 / 375	800 / 700 / 600
Huoneen koko enintään **	\( m^3 \)	65 - 90	85 - 110	130 - 150
Kompressorin typpi		Pyörivä	Pyörivä	Pyörivä
Puhaltimen nopeus		3	3	3
Lämpötilansäätimen alue	°C	17 - 30	17 - 30	17 - 30
Toiminta-alue	°C	10 - 40	10 - 40	10 - 40
Käytto manuaalisesti/mekaanisesti/elektronisesti		Elektroninen kaukosädin	Elektroninen kaukosädin	Elektroninen kaukosädin
Kaukosädin, kyllä/ei		K	K	K
Ilmansuodatintyyppi (-typpit)		Seula, Plasma, aktivihiili	Seula, Plasma, aktivihiili	Seula, Plasma, aktivihiili
Kylmäainen typpi / täyttomäärä	r/g	R410A / 1230 g	R410A / 1230 g	R410A / 1770 g
Kylmäineputken halkaisija,;neste - kaasu	mm	6,35 / 9,53	6,35 / 12,7	6,35 / 12,7
Paine, imu/poisto	bar	<15 / <42	<15 / <42	<15 / <42
Sisäysikön mitat (I x k x s)	mm	815 x 280 x 215	815 x 280 x 215	920 x 293 x 224
Ulkoyksikön mitat (I x k x s)	mm	760 x 590 x 285	760 x 590 x 285	845 x 695 x 335
Sisäysikön nettopaino	kg	10	10	13
Ulkoyksikön nettopaino	kg	42	42	63
Sisäysikön bruttopaino	kg	12	12	15
Ulkoyksikön bruttopaino	kg	45	45	67
Sisäysikön änenpainetaso	dB(A)	30 - 41	30 - 43	37 - 44
Ulkoyksikön änenpainetaso	dB(A)	52	54	58
Sisäysikön suojaus	IP	IP X0	IP X0	IP X0
Ulkoyksikön suojaus	IP	IP X4	IP X4	IP X4
Sulake		T3,15A / 250V	T3,15A / 250V	T3,15A / 250V

• EN 14511

** Viitteellinen arvo

*** Kosteudenpoisto, lampötila 32 °C ja suhteellinen kosteus 80 %

Sähkölaitteia ei saa havittä kotitalousjätteen mukana. - Kierrata laite mahdollisuksien mukaan. Tarkista tiedot kierratysmahdollisuksista paikallsilta viranomaisilta tai jalleenmyjälta.

Ymparistotiedot: Tämä laite sisältaa Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutetu ammattilainen.

Tämä laite sisältaa R410a-kylmäinetta edellä olevan taulukon mukaisen märän. R410a-kylmäinetta ei saa vapauttaa ulkoilmaan. R410a on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on 1975.

Dear Sir, Madam,
