KÄYTTÖOHJE S 3225 ZIBRO

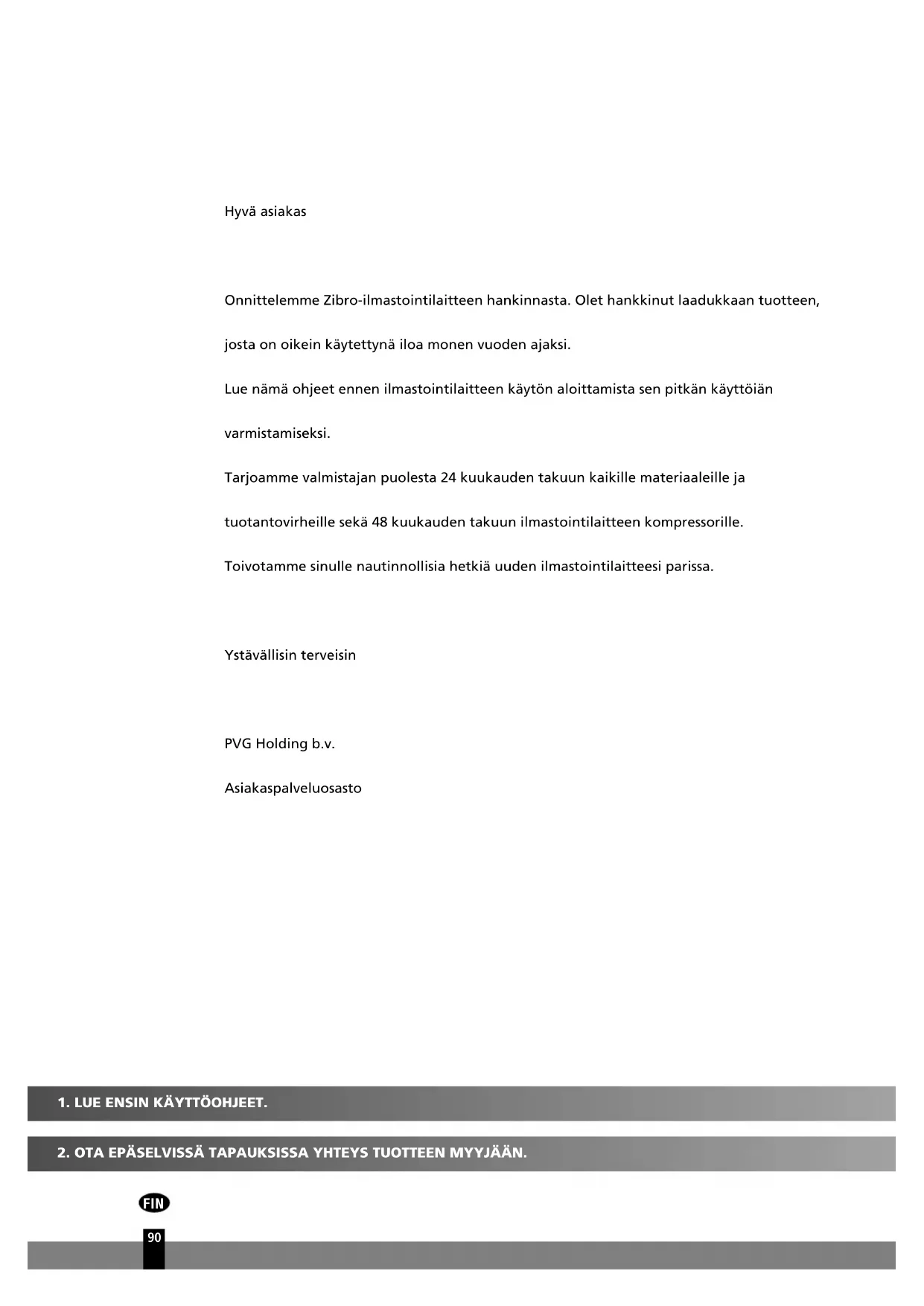

Onnittelemme Zibro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue namä ohjeet ennen ilmastointilaitteen kayton aloittamista sen pitkän kayttöiän

varmistamiseksi.

Tarjoamme valmistajan puolesta 24 kuukauden takuun kaikille materiaialeille ja

tuotantovirheille sekä 48 kuukauden takuun ilmastointilaitteen kompressorille.

Toivotamme sinulle nautinnollisia hetkä uuden ilmastointilaitteesi parissa.

Ystavallisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1. LUE ENSIN KÄYTTOOHJEET.
2. OTA EPASELVISSA TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄAN.

FIN

SISÄLTÖ

A. TURVAOHJEET
B. OSIEN NIMET
C. KÄYTTÖLÄMPÖTILA
D. MANUAALINEN KÄYTTÖ
E. KAYTTO KAUKOSÄATIMELLÄ
F. OPTIMAALINEN KÄYTTO
G. ILMANVIRTAAUKSEN SUUNNAN SÄTÄMINEN
H. ILMASTOINTILAITTEEN TOIMINTA

I. KUNNOSSAPITO

J.KAYTTOVIHJEITA
K. VIANMAÄRITYSVIHJEITA
L. TAKUUEHDOT
M. TEKNISETIEDOT

LUE TÄMÄ OHJEKIRJA

Tämä ohjekirja sisältaa paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttoä ja kunnossapitoa varten. Luvussa "Vianmaäritysvihjeita" on useita ratkaisuja yleisin ongelmiin. Lukemalla luvun K "Vianmaäritysvihjeita" ennen tukipalveluun soittamista staat at valttä turhan puhelinsoiton.

A TURVAOHJEET

Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapaukssaa, etta se on paikallisten ja kansallisten lakien, määrysten ja standardien mukainen. Laitetta saa käyttaa vain ilmastointilaitteena kotitalouksissa. Laitetta saa käyttaa vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuuun pistorasiaan, jonka jännite on 230 V~ / 50 Hz. Mallia S(C)3248 käytettaessä, tämä on liitettvä suoraan syötttolähteeseen.

TÄRKEAA

• Laite on AlNA maadoitettava. Laitetta ei saa kytkeä, jos virtalahdettä ei ole maadoitettu. Pistokteen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon. Lue nämä ohjeet huolellisesti ja noudata niitta.
• Ilmastointilaite sisälä kylmäainetta. Laitteen saa asentaa ja huoltaa ainoastaan TUKES:n hyväksymä kylmäasennuslike. Ilmastointilaite on tarkastettava ja tarpeen vaatiessa huollettava vuosittain valtuutetulla asentajalla. Takuu ei koske huolimattomuudesta tai tassä käytöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.

Tarkista ennen laitteen kytkemistä seuraavat seikat:

• Verkkovirran jannite vastaa laitteseen merkittyä jannitetta.
• Pistorasia ja virtalähde ovar yhteensopivia laitteeseen merkityn jannitteen kanssa.
• Virtajohdon pistoke sopii seinassä olevaan pistorasiaan.
• Laite on asetetu tukevalle ja tasaiselle pinnalle.

Valtuutetun sahkoalan ammattilaisen on tarkistettava laitteen virransyott, jos epailet verkkovirran yhteensopivuutta.

• Laite on valmistetu Europan yhteison turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sahkolaitetta.
• Älä peita ilman sisäänmeno- ja ulostuloritilöitta.
• Älä koskaan päästa laitetta kosketuksiin kemikaalien kanssa.
• Älä työnnä käsä, sormia tai esineitä laitteen aukkoin. Jos sisäyksikköön pääsee vetta, sammuta yksiökosta virta ja kytke johto irti verkkovirrasta
• Äla työnnä esineita laitteen aukkoihin.
• Huolehdi lasten turvallisuudesta laitteen lahellä, kuten muitakin sahkolaitteita käytettaessä.
• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai toimittaja. Noudata laitteen käytöohjeessa mainittuja käytö- ja huolto-ohjeita.
• Keskeytä aina viransyöttö, kun laite ei ole käytössä.
• Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdtava vauroitunut virtajohto tai pistoke.
• Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosätimen omia käyttopainenikkeita.
• Ää avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteen avaamista.
• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi.
• Alä aseta kaasupoltimia, uuneja tai liési laitteen ilmavirtaukseen.
• Älä käytä painikkeita tai kosketa ilmastointilaitetta marillä kasillä.
• Huomaa, etta ulkoyksikkö pitä äntä toimiessaan. Täm saattaa olla paikallisten saadosten vastaista.

FIN

Käytäjan vastaulla on varmistaa, etta laite täytä paikalliset sädokset.

• Tata laitetta ei ole tarkoitetti sellaisten henkilöiden (mukaan lukien lapset) käyttoön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietao, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietao laitteen käytostä.

Lapsia on valvottava, etteivat he leiki laitteen kanssa.
- On suositeltavaa valttta oleskelua suoraan ilmavirrassa.
- Ää koskaan juo ilmastointilaitteen poistovettä.
- Laitetta ei voi muunnella. Putkien ja muiden osien eristeet on sailytettavä paikoillaan.

HUOMIO!

• Alä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai ohjauspaneeli on vaurioitunut.
• Ohjeiden noudattamatta jättäminen saattaa johtaa takuun raukeamiseen.

BOSIEN NIMET

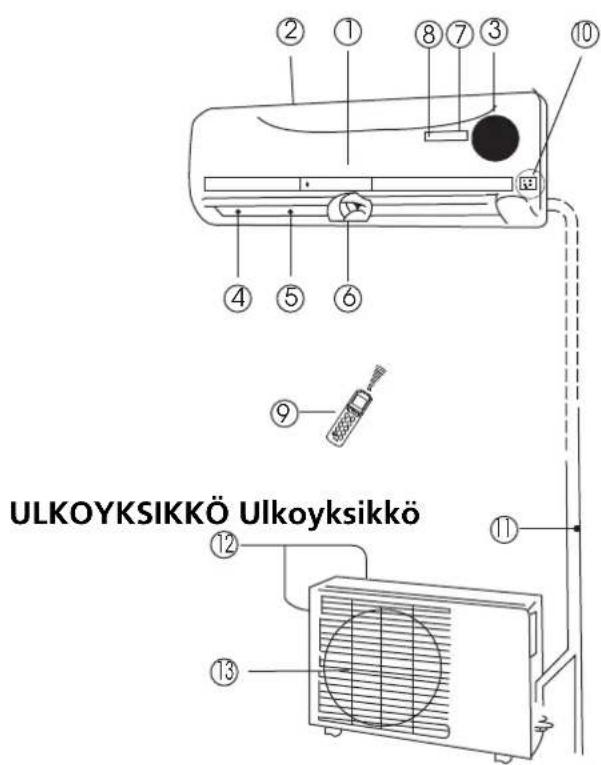

SISÄYKSIKKÖ Sisäyksikkö

①Etupaneeli
②Illman tuloaukkko
③ lImansuodatin (etupaneelin takana)
④Illman poistoakko
⑤Vaakasuuntainen ilmanvirtaussaleikkö
⑥ Pystysuuntainen ilmanvirtaussaleikkö
⑦ Nayttopaneeli
⑧ Kaukosaaedinsignaalin vastaanotin
Kaukosaadin (katso tarkemmat tiedot ja ohjeet luvusta E)
10 Manuaalinen kaytöpainike (automaatti-/jäähdytystoiminto)

① Liitosputki, tyhjennysletku (S32xx ei sisially toimitukseen)
② Ilman tuloaukko (sivulla ja takana)
13llman poistoakko

Toiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat lait-teen toimintaan.

HUOMAUTUS!

Kaikki tassā ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitetu vain ohjeellisiksi.

Ilmastointilaite saattaa naytttaa niissa hieman erilaiselta kuin omalaitteesi. Ota aina huomion

laitteen todellinen muoto.

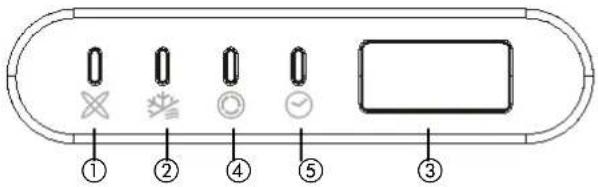

TOIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTOPANEELISSA

① AUTO-ilmaisin

Tämä ilmaisin syttyk, kun ilmastointilaitteen automaatitiominto on käytössA (AUTO).

②DEFROST-huurteenpoiston ilmaisin

Täm almaisin sytty, kun ilmastointilaite aloittaa automaattisen huerteenpoiston tai kun lampiman ilman saatotoiminto aktivoidaan lammitystoiminnon aikana.

③ Lampotilan ilmaisin

Näytäa lampötila-asetukset ilmastointilaitteen ollessa toiminnassa.

④Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketaän paälle, ja palaa, kun laite on toiminnassa.

⑤Ajastimen ilmaisin

Tämä ilmaisin syttyy, kun ajastin (TIMER) asetetaan käyttoön /pois käytostä (ON/OFF).

C KAYTTOLAMPOTILA

Jäähdytys-, lämmitys- ja ilmankuivaustoiminnot ovat tehokkaimillaan seuraavissa sisä- ja ulkolampötilois:

Toiminto Lämpötila	äähdytstoiminto Läm	mitystoiminto KosteudnP	pistotoiminto
Huoneen lämpötila 17°C -	32°C 10°C - 30°C 17°C - 32°C
Ulkoilman lämpötila 0°C -	50°C -15°C - 30°C 0°C - 50°C

VAROITUS!

• Jos ilmastointilaitetta käytetän muissa kuin edellä mainituissa olosuheissa, sen suojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.
• Huoneen suhteellinen kosteusprosentti on alle 80% . Jos ilmastointilaitetta käytetän huoneessa, jonka suhteellinenkesteusprosentti on yli 80% , laitteen pinnalle saattaa tiivistyvä vetta. Aseta pystysuuntainen ilmanvirtaussaleikkö sen suurimpaan kulmaan (pystysuunnassa maahan nahden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).
• Sulje aina ovet ja ikkunat jäähdytys- tai lammitystoiminnon ajaksi ilmastointilaitteen parhaan tehon varmistamiseksi.

DKAYTTOMANUAALISESTI

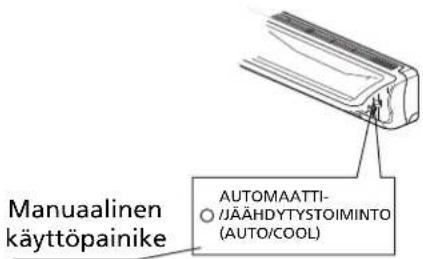

Ilmastointilaitetta voidaan kayttaa manuaisesti laitteen saatimillai tai laitteen mukana toimitetulla kaukosaatimellä. Katso ohjeet kaukosaatimen kayttoa varten luvusta E "Kaytto kaukosaatimellä". Kun ilmastointilaitetta kaytetaan ilman kaukosadintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seu-raavia ohjeita laitteen kayttamiseksi ilman kaukosadintä:

1. Avaa etupaneeli ja nosta sitä yloispain, kunnes se naksahtaa paikalleen.
2. Manuaalisen käyttopainikkeen @painllus kaynnistaa automaattisen toiminnan (AUTO).
3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

VAROITUS!

• Kun manuaalista käytö painiketta painetaan, laitteen toimintatila vaihtuu seuraavassa järjestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).
• Kun painiketta painetaan kahdesti viiden sekunnin kuluessa, laite toimii pelkastaan jaahdytystilassa (COOL). Tata kaytetaan vain testaustarkoituksiin.
  Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopetttaa toimintansa ja sammuu.
  Laitteen käytöä kaukosaatimen avulla voidaan jatkaa tavallisesti.

HUOMAUTUSI!

• Osoita kaukosään aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen ja vastaanottimen valillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimen signaalia, eikä ilmastointilaite toimi oikein.
  Kaukosaatimen suurin toimintaetaisyys on noin 6-7 metria.

HUOMAUTUS!

Pidä kauko-ohjain tarpeeksli lahellä, jotta yksikon vastaanotin havaitsee sen signaalin. Kun valittuna on ajastintoiminto, kauko-ohjain antaa automaattisesti signaalin sisäyksikolle märirettynä aikana. Jos signaali ei siirry oikein kauko-ohjaimen asennon takia, 15 minuutin vive on mahdollinen.

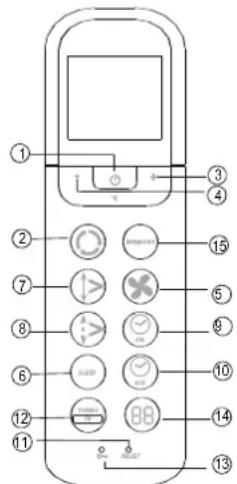

Kaukosäätimen toimintopainikkeet

Kuva 1

① Virtapainike: Paina tata painiketta laitteen kaynnistamiseksi. Paina tata painiketta uudelleen laitteen sammuttamiseksi.
② Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaattinen), COOL (jäähdyts), DRY (kuivaus), HEAT (lammitys) tai FAN (tuuletus) seuraavan kaavion mukaisessa järjestyksessä:

③ +-painike: Tall painikkeella voidaan korottaa sisailman lampotilaa 30^: seen saakka.
④ -painike: Talla painikkeella voidaan laskea sisailman lampotilaa 17^ :seen saakka.
(5) Puhaltimen painike (Fan): Tällä painikkeell valitaan puhaltimen nopeus. Jokainen painikkeen painallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas), MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DRY), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita tällä painikkeella.
⑥ SLEEP-painike: Voit siirtyä energiansästötilaan painamalla tätä painiketta kerran. Peruuta painamalla sitä uudelleen. Tätä toimintoa voidaan käytäa vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla lampötila pysyy mahdollisimman miellyttäväna. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, se peruute-taan, jos painat jotakin muuta painiketta.
⑦ Käntöiminnon painike (Swing): Paina tata painiketta käntotoiminnon kayttamiseksi. Paina painiketta

FIN

uudelleen toiminnon pysayttamiseksi.

Ilmavirran suuntauspainike (Air direction): Tälla painikkeella voidaan muuttaa säleikön suuntauskulmaa. Säleikön suuntauskulma muuttuu 6^ jokaisella painalluksella. Kun säleikkö käntyy tiettyyn kulmaan, joka vaikuttaa ilmastointilaitteen jaähdytys- ja lammitystehoon, suuntausta muutetaan automaattisesti. Näytollä ei nay mitään tunnusta, kun tata painiketta painetaan.
⑨ Ajastimen aloitusajan painike (Timer on): Paina tata painiketta laitteen ajastetun paallaloajan asettamiseksi. Jokainen painallus lisaa aikaa 30:1la minuutilla. Kun aikanaytossa lukee 10Hr (10 tuntia), jokainen painallus lisaa aikaa 60 minuutilla. Automaattisen ajastetun paallaloajan peruuttamiseksi paina painiketta, kunnes naytollnakyy 0,0.
Ajastimen lopetusajan painike (Timer off): Paina tata painiketta laitteen ajastetun sammutusajan asettamiseksi. Jokainen painallus lisaa aikaa 30:lla minuutilla. Kun aikanaytossa lukee 10Hr (10 tuntia), jokainen painallus lisaa aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina painiketta, kunnes naytollä nikyy 0,0.
⑪ RESET-painike: Kun painat syvennykssä olevaa RESET-painiketta, kaikki nykyiset asetukset peruutetaan ja ohjaus palaa alkuasetuksiin.
② Kodin jaatymisenestopainike/TURBO-painike: Paina tata painiketta COOL-tilassa. Ilmastointilaite siirtyy tehokkaaseen jahdytystoiminton. Peruuta TURBO-toiminto painamalla uudelleen. Kun tata painiketta painetaan (> 2 sekunnin), yksikkö siirtyy jaatymisenestotilaan. Yksikkö ohittaa sisätilan lampotilaasetuksen ja asettaa sen noin 8^:n lukemaan. Nain koti ei päase jaatymän pakkasella ja energiankulutus pysyy mahdollisimman vahaisenä. Kun tamä toiminto on valittu, sisayksikon naytössa lukee "FP". Tamä painike toimii vain lammitystilassa. Jaatymisenestotila kytketaän pois käytösta painamalla painiketta uudelleen.
③ LOCK-painike: Kun painat syvennykssä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen.
④ LED DISPLAY -painike: Tätä painiketta painamalla voit tyhjentä ilmastointilaitteen numeronäytön. Aktiv se painamalla sitä uudelleen (ei koske laitteita, joissa ei ole tätä toimintoa).
⑤ Muistipainike: Painikkeella palautetaan tehdasasetukset tai muistiin tallennettu asetus.

• Jos kauko-ohjausta ei ole viel öhjelmoitu muistipainikkeeseen, valmistajan tehdasasetus on automaattinen tila 24^ lampötilassa ja automaattisella puhaltimen nopeudella. Painamalla muistipainenketta yksikkö vaihtaa asetukseksi automaattisen tilan, jossa lampötila on 24^ ja puhaltimen nopeus on automaattinen.
• Kun haluttu asetus (esimerkiki lammitys, pieni puhaltimen nopeus ja 25^ ) on valittu, käytäjan asetus voidaan tallentaa kauko-ohjaimen muistiin painamalla muistipainiketta yli 2 sekunnin ajan.
• Sisäyksikon asetuksesta riippumatta painettaessa muistipainiketta alle 2 sekuntia, sisäyksikon asetuk-seksi vaihtuu kauko-ohjauksen muistiin ohjelmoitu asetus

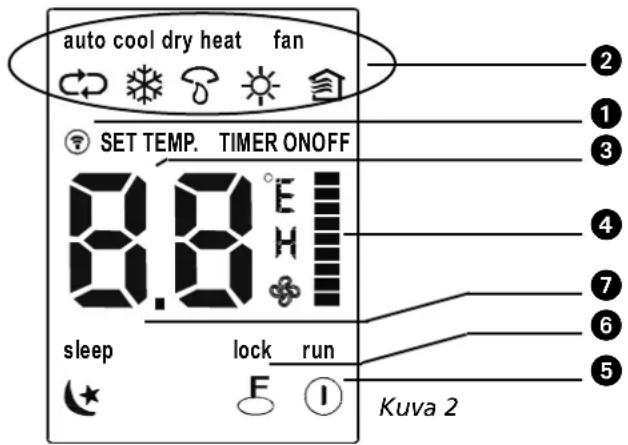

Kaukosäätimen ilmaisimien nimet ja toiminnot

Näyttopaneeli

① LAHETYKSEN ilmaisin:

Täm almaisin palaa, kun kauko-ohjain lahettä signaaleja vastaanottimelle.

②TOIMINTATILAN ilmaisin:

Kun MODE-painiketta painetaan, se nayttä nykyisen toimintatilan -- AUTO , COOL , DRY, HEAT (main jähdyttäviss malleissa), FAN .

③AJASTINNÄYTON ilmaisin:

Asetettu lampötila näytetaan tällä alueella (17°C – 30°C). Tällä näytöaluella näytetaan AJASTIMEN assetukset. Jos vain toiminnan aloitusaika asetetaan, näytöön tulee TIMER ON. Jos vain toiminnan lopetuksen aika asetetaan, näytöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, näytöön tulee TIMER ON-OFF. Tämä on osoitus siitä, etta olet valinnut sekä pällemenon että pois pälätä menon ajan.

④PUHALTIMEN NOPEUDEN ilmaisin:

Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low Med - High I). Valintasi naytetaan LCD-naytossa paitsi silloin, kun asetuksena. Kun toimintatila on joko AUTO (automaatinen) tai DRY (kuivaus), puhaltimen nopeus on AUTO (automaatinen).

⑤ON/OFF-ilmaisin:

Tämä symboli tulee esiin, kun laite kytketaan pälle kauko-ohjaimesta ja haviäa, kun laite kytketaan pois pälta.

⑥ LOCK-ilmaisin:

LOCK-näytö tulee esin, kun LOCK-painiketta painetaan. Tyhjenna näytö painamalla LOCK-painiketta.

⑦ Lepotilanayttö: Nakyy yksikon ollessa lepotilassa. Poista nayttö painamalla SLEEP-painiketta uudelleen.

HUOMAUTUS!NOTE!

Kuvassa 2 on nakyvissä kaikki kohteet esittelytarkoituksssa. Laitteen todellisen kayton aikana nayttopaneelissa nakyvat vain kaytettävien toimintojen kohteet.

Kaukosäätimen käytäminen

Paristojen asennus/VAihto

Käytä kahta alkaliparistoa (AAA/LR03).

Alä käytä ladattavia paristoja.

1. Avaa kaukosaatimen takapuolella olevan paristokotelon kansi vetamalla sita siinä olevan nuolen suuntaan.
2. Asenna uudet paristot ja varmista, etta paristojen navat (+ ja-) ovat oikein pain.
3. Kiinnitā kansi takaisin liu'uttamalla se paikalleen.

HUOMAUTUS!

• Kun kauko-ohjaimesta poistetaan paristot, kaikki ohjelmointitiedot haviavat. Kauko-ohjain on ohjelmoitava uudelleen, kun uudet paristot on vaihdettu.
• Kun vaihdat paristot, alä kāytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa kaukosäätimeen toimintahäiriöitä.
• Jos kaukosäädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten vuotavat paristot voivat aiheuttaa vaurioita kaukosäätmeen.
• Paristojen normalaiki kestoikä on noin kuusi kuukautta.
• Paristot tulee vaihtaa, kun sisayksikkö ei enävastaa komentoihin merkkiaenellä tai kaukosaatimen lahetyksen merkkivalo ei syty.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

AUTOMAATTINEN toiminta

FIN

Kun ilmastointilaite on valmiina käyttoön (tarkista, etta yksikkö on kytketty pistorasiaan ja etta verkkovirrassa ei ole katkosta), kytke siihen virta. Toiminnan ilmaisin alkaa vilkkua sisäyksikön näyttopaneliissa.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).
2. Aseta haluttu huoneen lampotila painikkeilla + ja -

3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikon näytöpaneelissa oleva toiminnan ilmaisin sytty. Toimintatila on automaatinen (AUTO). Puhaltimer nopeutta säädellän automaatissesti.

4. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lampotilan ja kaukosaatimellä asetetun lampotilan valillä, ja käyttaa sen perusteella jäahdytys-, tuuletus-, lammitys- ja kuivaustoiminontoja (COOL, FAN, HEAT ja DRY).
• Voit myös valita toimintatilan manuailisesti, jos et halua kayttä automaattitoimintoa (AUTO).

JAAHDYTYS (COOL)-, LAMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

1. Jos et halua käyttaa automaatitoiminta (AUTO), voit asettaa toimintatilan manuaalisesti painamalla painiketta ②. Voit valita käyttoön jähdytys (COOL)-, kuivaus (DRY)-, lammitys (HEAT)- (vain lampopumpppuyksiköt) tai tuuletus (FAN ONLY) -tilan.

2. Aseta haluttu huoneen lampötila painikkeilla + ja - (③ ja ④).

3. Paina puhallinpainiketta ⑤ valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea), MED (keskinopea) tai LOW (hidas).
4. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite kaynnistyy tekemilläsi asetuksilla. Paina virtapainiketta ①uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Tuuletustilassa (FAN ONLY) lampötilaa ei voida saatä. Tassā tilassa käytettavissā ovar vain vaiheet 1, 3 ja 4.

KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) ② kuivaustoiminnon (DRY) valitsemiseksi.
2. Käytä painikkeita + ja - (3 ja 4) asettaaksesi halutun lampötilan.
3. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivastilassa. Paina virtapainiketta ①uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Laitteeseen asetetun lampotilan ja todellisen sisailman lampotilan erosta johtuen ilmastointilaite toimii kuivaustilassa (DRY) automaattisesti useita kertoja kayttamatta jahdytys- ja tuuletustoimintoja.

AJASTINTOIMINTO

Aseta laitteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (9 ja 10). Kaukosaatimellmaaritettavaaajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin valille.

1. Aloitusajan asettaminen

1.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ jolloin kaukosaatimen naytossa lukee ON TIMER.

Ajastimen naytössä nakyyy viimeksi asetettu aloitusaika ja tunnus "h". Voit nyt asettaa uudelleen laitteen toiminnan aloitusajan.

1.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen halutun aloitusajan asettamiseksi.
1.3 Kun ajastimen aloitusaika on asetetu, kaukosäadin lahettä signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

1. Lopetusajan asettaminen

2.1 Paina ajastimen lopetusajan painiketta (Timer off) ⑩, jolloin kaukosäätimen näytössä lukee OFF TIMER. Ajastimen näytössä nikyy viimeksi asetettu lopetusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.
2.2 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi laitteen toiminnan halutun lopetusajan.
2.3 Kun ajastimen lopetusaika on asetetu, kaukosädin lahettä signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

Ilmastointilaitteen kaynnistys 6 tunnin kuluttua.

1. Paina TIMER ON -painiketta. Näytöllä nakyvät käynnistysajan edellinen asetus ja "h".
2. Paina TIMER ON -painiketta, kunnes nytollä nikyy "6:0h"
3. Odota sekunti, kunnes lampötila nakyyy uudelleen digitaalinäytöllä. Näytöllä nakyyy "TIMER ON". Ajastustoiminto on nyt käytössä.

Yhdistetty ajastin

(ON- ja OFF-ajastimien ajustus samanaikaisesti)

(On -> Stop (pysäytys) -> Start operation (aloitus))

Toiminto on hyödyllinen, kun ilmastointilaite halutaan sammuttaa yön ajaksi ja käyn-nistää heti aamulla tai iltapäivällä.

Esimerkki:

Esimerkissä ilmastointilaite pysaytetaan 2 tuntia asetuksen jälkeen ja käynistetaan 10 tuntia asetuksen jälkeen.

1. Paina TIME OFF -painiketta.
2. Paina TIMER OFF -painiketta uudelleen, kunnes TIMER OFF -näytöllä nakyy "2:0h"
3. Paina TIME ON -painiketta.
4. Paina TIMER ON -painiketta uudelleen, kunnes TIMER ON -näytöllä nakyyy "10h"
5. Odota sekunti, kunnes lampötila nakyu uudelleen digitaalinäytöllä. Näytöllä nakyy "TIMER ON OFF". Toiminto on nyt käytössä.

HUOMAUTUS!

• Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretaan automaattisesti 0,5 tuntia eteenpain (jos asetetttuun aikaan on alle 10 tuntia) tai yksi tunti eteenpain (jos asetetttuun aikaan on 10 tuntia tai enemmän).
• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta ja asettamalla uusi aika.
• Asetettu aika on suhteellinen aika. Se tarkoittaa, etta asetettu aika perustuu nykyiseen aikaan.

VAROITUS!

• Pidä kaukosoädin etäälla kaikista{nesteista.
• Alä altista kaukosäädintä korkeille lampötiloille tai sateilylle.
• Pida sisäyksikon vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaa ilmastointilaitteeseen toimintahäiriöita.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

F OPTIMAALINEN KÄYTTÖ

Ota huomion seuraavat seikat laitteen optimaalisen toiminnan varmistamiseksi:

• Säädä ilman virtaussunta oikein. Ilma ei saa vivrata suoraan ihmisä kohti.
• Sääda lampötila siten, etta mukavuustaso on paras mahdollinen. Äla sääda laitetta aärimmäisille lam-pötilatosille.
• Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.
• Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosaatimen ajastintoiminnolla.
• Älä aseta mitaän esineita ilman tulo- tai poistoaukkojen lahelle, sillä ne saattavat heikentäilmastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitaänesteitä. Ilmavirran on päästvä koko huoneeseen esteettä. Ilmavirran on myös päästvä ilmastointilaitteseen steettä.
• Puhdista ilmansuodatin saannollisesti. Muuten laitteen jaahdytys- tai lammitystho saattaa heikentyä. Suodatin suositellaan puhdistettavaksi kahden viikon valein.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

• Säädä ilman virtaussunta oikein, sillä vaärin saädettynä se heikentää muka-vuutta ja saattaa tehdä huoneen lampötilasta epatasaisen.
• Sääda vaakasuuntaista säleikköä kaukosoätimen painikkeellä ⑧.
• Säädä pystysuuntainen säleikkö kasin.

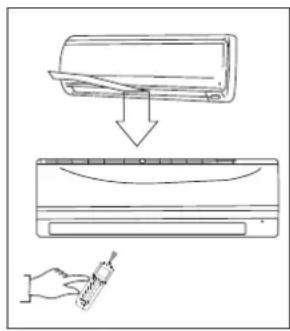

Ilman virtaussunnan saatö vaakasuunnassa (ylos-/alaspain)

Ilmastointilaite sataa ilmanvirtauksen suunnan vaakasuunnassa automaattisesti toimintatilan mukaan.

llman virtaussunnan asettaminen vaakasuunnassa

Suorita tāmā toiminto laitteen ollessa toiminnassa. Pidä kaukosāṭimessā olevaa ilma-virran suuntauspainiketta ⑧painettuna säleikön siirtämiseksi haluttuun suuntaan.

• Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.
• Myohemmissä toimenpiteissä ilmanvirtaus assetetaan vaakasuunnassa automaattisesti sihen suuntaan, johon saleikkö on säädetty ilmavirran suuntauspainikkeella.

Illman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)

Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippuen mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pystysuuntainen säleikkö tietyssa asennossa, siirra ilman poistoaukon vasemmalla tai oikealla puolella (riippuen mallista) oleva vipu haluttuun asentoon.

VAROITUS!

Varo koskemasta pystysuuntaisten saleikköjen takana olevaa tuuletinta!

HUOMAUTUS!

Kaikki tassä ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitettu vain ohjeellisiki. Ilmastointilaite saattaa nayttäa niissä hieman erilaiselta kuin omalaiteesi. Ota aina huomioon laitteen todellinen muoto.

Ilman virtaussuunnan käntäminen automaattisesti (ylos- tai alaspain)

Suorita tãmã toiminto ilmastointilaitteen ollessa toiminnassa.

• Paina kaukosaatimen käntopainiketta (SWING) ⑦.
• Pysäytä toiminto painamalla käntöpainiketta (SWING) ⑦ uudelleen. Paina ilmavirran suuntauspainiketta ⑧lukitaksesi säleikön haluttuun asentoon.

VAROITUS!

• Ilmavirran suuntaus- ja kaantopainikkeet eivat ole kaytettavissa, kun ilmastointilaite ei ole toiminnassa (vaikka ajastin on assetetu toimintaan).
• Älä käytä ilmastointilaitetta pitkiä aikoja jäähydtys- tai kuivaustilassa ilmanvirtauksen ollessa suunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vetta, joka alkaa valuva.
• Alä siirra vaakasuuntaista säleikköä kasin. Käytä aina ilmavirran suuntauspainiketta 8 tai kaantopainiketta (SWING) 7. Jos säleikköä siirretään kasin, se saattaa aiheuttaa toimintahäirön. Jos säleikköön tulee toimintahäiriö, samuta ilmastointilaite ja käynnistä se sitten uudelleen.
• Kun ilmastointilaite käynnistetään heti sammutuksen jäldeen, vaakasuuntainen saleikkö eihkä liiku noin 10 sekuntiin.
• Vaakasuuntaisen säleikön avauskulmaa ei tule asetta liian pieneksi, sillä jähdytys- ja lammitystoimintojen suorituskyk saattaa tällöin heikentyä rajoittuneen ilmanvirtauksen johdosta.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.
• Kun ilmastointilaite kytketaan sahkoverkloon, vaakasuuntainen saleikkö saattaa pitäa aantänoin 10 sekunnin ajan, mikä on täysin normalaia.

HILMASTOINTILAITTEEN TOIMINTA

JAAHDYTS

LAMMITYS

KOSTEUDENPOISTO

AUTOMAATTINEN TOIMINTA

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kaukosaatimen painikkeella ② ), se valitsee automaattisesti jahdytys-, lammitys- tai tuuletustoiminnon riippuen valitusa lampotilasta ja huoneen lampotilasta.
• Ilmastointilaite säatä huoneen lampötilan automaattisesti asetetun lampö-tilan tasolle.
• Voit myos asettaa toimintatilan kasin, jos et halua kayttaa automaattista tilaa.

SLEEP/TALOUDELLINEN KAYTTÖ

• Kun painat SLEEP-painiketta (6)jäähdytys-, lämmitys- tai automaattitoimin non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (lämmitystoiminnossa) lampötilaa yhden celsiusasteen tunnissa. Asetettu lampötila tasaantuu kahden tunnin kuluttu. Se pysyy vakaana 5 tunnin ajan. Yksikkö pysähtyy 5 tunnin kuluttua. Puhaltimen nopeutta säädelläan automaattisesti.

KOSTEUDENPOINTO

• Kosteudenpoistotila valitsee automaattisesti käyttoön kostenidenpoistotoiminnon, joka perustuu asetetun lampötilan ja huoneen todellisen lampötilan valiseen eroon.
• Laite säatelee lampötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuule-tustoimintaoa paälle ja pois paälta. Puhaltimen nopeutta säädetään automaattiseti.
• Ilmastointilaite kuivattaa ilmaa myos normalaissa jäahdytystoiminnossa.

HUOMAUTUS!

Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lamptola todennaköisesti laskee. Sen vuoksi on normalia, etta kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin. Huoneen absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmaarast (ruoanlaitosta, ihmisista yms.) riippuen.

VAROITUS!

Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennen laitteen puhdistusta.

Sisäyksikon ja kaukosaatimen puhdistus

VAROITUS!

• Pyyhi sisayksikko ja kaukosaadin pehmeallä, kuivalla kankaalla.
• Jos sisayksikko on erittain likainen, se voidaan puhdistaa kylmaan veteen kosutetulla kankaalla.
• Sisayksikon etupaneeli voidaan irrottaa ja puhdistaa vedell. Pyyhi se sen jälkeen kuivalla kankaalla.
• Alä kayta kemialisesti käsitettya kangasta tai polyriepua laitteen puhdistamiseksi.
• Alä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheellatai vastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamia tai epamuodostumia.

Ilmansuodattimen puhdistus

Tukkeutunut ilmansuodatin heikentäa laitteen jähdytystehoa. Puhdista suodatin kahden viikon valein.

1. Nosta sisäyksikon paneelia ylospain, kunnes se naksahtaa paikalleen.
2. Ota kiinni verkkosuodatin kädensijasta ja nosta sitä hieman ylospain, jotta se irtoaa suodattimen pidikkeestä, ja vegä ilmansuodatinta sitten alaspain.

3. Irrota ilmansuodatin sisayksikosta

4. Puhdista verkkosuodatin kahden viikon valein.

5. Puhdista verkkosuodatin polynimurilla tai vedellä.

6. Takimmaista aktiivihiilisuodatinta ei voi puhdistaa. Likainen suodatin ei ena Suodata epamiellyttävi hajuja. Vaihda likainen suodatin uuteen. (Ota yhteys jalleenmyjän.) Suodatin kannattaa vaihtaa kaksi kertaakertaa lammityskaden aikana.

7. Kun vihrea 3M HAF -suodatin on selvästi likainen sekä pinnalta että sisälta, se on vaihettava uuteen. (Ota yhteys jalleenmyyjän.) Suodatin kannattaa vaihtaa kaksi kertaa lammityskauden aikana.

A+B=Aktiivihilisuodatin ja/tai

3MTM HAF-suodatin

Uusi suodatin

1. Vaihda ensin aktiivihiilisuodatin ja metalliverkkosuodattimen pidikkeessä oleva 3M HAF -suodatin. Vaihda sen jälkeen uusi metalliverkkosuodatin ilmastointilaitteseen.
2. Varmista, etta suodatin on taysin kuiva ja ehja, ennen kuin asennat sen takaisin paikalleen.
3. Asenna ilmanraikastussuodatin takaisin paikalleen.
4. Työnnä ilmansuodattimen yläosa laitteeseen siten, etta sen vasen ja oikea reuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

Kunnossapito

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

1. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.
2. Sammuta ilmastointilaite ja irrota sen virtajoho pistorasiasta. Keskeytä viransyöttö käytettaessä mälia S(C)3248. Poista paristot kaukosaatimsta.
3. Ulkoyksikko vaatii saannollsta hoitoa ja puhdistusta. Ulkoyksikon kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtavaksi.

Tarkastukset ennen käytöä

• Tarkista, etta johdot ovat ehjia ja oikein kytkettyja.
• Tarkista, etta ilmansuodatin on asennettuna.
• Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole steita.

VAROITUS!

• Alä koske laitteen metalliosin, kun irrotat suodatinta. Teravat metallireunat voivat aiheuttaa loukkaantumisia.
• Alä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeita ja aiheuttaa sahköiskuja.
• Varmista ennen laitteen puhdistamista, etta sen virta on katkaistu ja virtapistoke irrotettu pistorasiasta.

Seuraavat tilanteet saattavat ilmetä normaalin kayton aikana.

1. Ilmastointilaitteen sujoaus.

Kompressorin sujaus

• Kompressori voidaan kaynnistaa uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

Kylman ilmanesto

• Laite on suunniteltu siten, etta se ei puhalla kylmaa ilmaa lammitystoiminnan aikana, kun sisatilan lammonvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lampotilaa ei ole saavutetu:

A. Juuri aloitetu lammitys
B. Huarteenpoisto
C. Lammitys alhaisella lampttilalla.

Huarteenpoisto

Ulkoyksikkon voi muodostua huurretta lammitystoiminnon aikana, jos ulkoilman lamptila on alhainen ja kosteustaso korkea. Ilmastointilaitteen lammitysteho on talloin ravallista heikompi.
Tassapaukseasa ilmastointilaite lopettaa hetkellisesti lammitystoiminnon ja aloittaa automaatti-sesti huarteenpoiston.
- Huurteenpoistoika vaihtelee 4 ja 10 minuutin valillä ulkoilman lampötilasta ja ulkoyksikön huarteen märästä riippuen.

1. Sisäyksikostä tulee valkeaa huurua.

2. Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen valinen lampotilaero on suuri ja laite toimii jäähdytystilassa huoneessa, jonka suhteellinen koseusprosentti on korkea.

3. Valkeaa huurua voi muodostua huarteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun ilmastointilaite kännistyy huarteenpoiston jälkeen automaattisesti uudelleen lammitystoiminnossa.

4. Ilmastointilaitteesta kuuluu vaimeaa aantä.

Laitteesta saattaa kuulua vaimea sihiseva aani, kun kompressori on kaynnissai juuri sammunut. Aani syntyy virtaavasta tai juuri pyshtyvästkylmäineesta.
Laitteesta saattaa kuulua myos vaimea "vikiseva" aani, kun kompressori on kaynnissai juuri sammunut. Aani syntyy muoviosien lampolajenemisesta, kun laitteen lamptilat muuttuvat.
Myos alkuperäiseen asentoonsa palaava saleikkö voi aiheuttaa aantä, kun laitteen virta kytketaan paälle.

1. Sisayksikosta tulee polya.

Tämä on normalaia, kun ilmastointilaitetta ei ole käytetty vahaan aikaan tai kun sitä käytetaan ensimmaista kertaa.

1. Sisäyksiköstä tulee outoa Hajua.

Rakennusmaterialiaalesta, huonekaluista tai savusta johtuvat hajut saattavat kiertä ilmastointilaitteen kautta.

1. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lammitystilasta.

2. Kun asetetu lampötila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointi-laite siirty tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lampötila nousee laitteen ollessa jähdytystilassa tai laskee laiteen ollessa lammitystilassa.

FIN

1. Sisäyskön pälle voi tiivistyä vettä, kun laitetta käytetän kosteassa tilassa (ilman suhteellinen kosteusprosentti yli 80). Sääda vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta puhallin toimimaan suurimmalla teholla (HIGH).

8. Lämmitystoiminto

• Lämmitystoiminnossa ilmastointilaite imee lämmtä ilmaa ulkoyksikösta ja vapauttaa sen sisäyksikon kautta. Kun ulkoilman lampötila laskee, ilmastointilaitteen imuilman lampötila laskee vastaavasti. Samanaikaisesti ilmastointilaitteen lampokuormitus kasvaa sisä- ja ulkoilman suuremman eron vuoksi. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lampötilaa, suosittelemme käytämään lisälammityslaitetta.

9. Automaattinen uudelleenkäynnistystoiminto

• Laite sammu kokonaan, jos sen toiminnan aikana tapahtuu sahkokatkos.

Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, Jonka avulla se käynnistyy automaattisesti uudelleen sahkokatkoksen jäldeen ja sailyttäa kaikki aiemmin tehdyt asetukset muistissa.

10. Jäähdytsainevuodon havaitseminen

• Ilmastointilaite toimitetaan jäahdytsainevuodon tunnistinjärnestelmällä.

Kun ulkoyksikkö havaitsee jäähdytsaineen vajeen, ilmastointilaite pysahtyy, ja sisäyksikkö näytää näytössä hälytyksen ja virhekooodin.

Kun hälytys ilmenee, alä kaynnista ilmastointilaitetta uudelleen ja ota yhteyttä toimittajaan.

K VIANMAÄRITYSVIHJEITA

Toimintahäiriöt ja ratkaisut

ONGELMA

Sammuta ilmastointilaite valittomasti seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja ota yhteys tuotteen myyjään.

• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.
• Ylimääräisia esineitä tai vettä pääsee ilmastointilaitteseen.
  Kaukosaadin ei toimi tai se toimii epanormaalisti.
• Muut epänormaalit tilanteet.
  Toiminnon merkkivalo vilkkuu 5 kertaa sekunnissa, vaikka laite on kytketty irti verkkovirrasta ja sitten takaisin verkkovirtaan.

Ongelma Syy Ratkaisu
Laite ei käynnisty	Sähkökatos	Odota, että sähkökatos saadaan korjattua.
	Laitteen sähköjohto on voinut irrota pistorasiasta.	Tarkista, että laitteen sähköjohto on hyvin kiinni pistorasiassa.
	Sulake voi olla palanut.	Vaihda sulake / nollaa rele / nollaa vikavirtakytkin
	Kaukosätimen paristo voi olla tyhjä. Vaihda paristo.
	Kaukosätimen ja sisälayksön välinen etäisyys on enemmän kuin 6-7 metriä tai niiden välillä on esteitä.	Lyhennä välimatkaa. Poista mahdolisetesteet. Suuntaa kaukosäädin sisälayksön vastaanotinta kohti.
	Ajastimella asetettu aika on väärä. Odata tai peruuta ajastimen asetus.
Yksikkö pysähtyy, eikä käynnisty uudelleen.	Mahdollinen jäähydtysaineen vaje Ota yhteetytä toimittajaan
Laite ei jäähydtä tai lämmitä huonetta tehokkaasti, vaikka ilma virtaa ilmastointilaiteesta.	Lämpõtila-asetus on väärä.	Aseta lämpõtila oikein. Katso tarkemmatohjeet luvusta E "Käytto" kaukosäätimellä".
	Ilmansuodatin on tutkeutunut. Puhdista ilm	nansuodatin.
	Huoneen ovet tai ikkunat ovat auki. Sulje olvet ja/tai ikkunat.
	Sisä- tai ulkotilayksön ilman tulo- tai poistoaukon tiellä on este.	Poista esteet ja käynistä sitten laite uudelleen.
	Kompressorin kolmen minuutin viivesuojaus on aktivoitunut.	Odata.
	Ulkotilayksön huurteenpoisto on meneillään.
Puhaltimen nopeuttaei voi muuttaa.	Ilmastointilaite on automaattissaa tilassa.	Puhaltimen nopeutta voidaan muuttaa vain lämmitys-, jäähydtys- ja tuulestustiloissa.
	Ilmastointilaite on kuivaustilassa.
Lämpõtilan ilmaisintaei näy.	Ilmastointilaite on tuulestulassa.	Lämpõtilaee voida asettaa tuulestustilassa.

Jos ongelma jatkuu, ota yhteys tuotteen myyjän. Muista kertoa tarkka virheselostus ja laitteen malli.

HUOMAUTUS!

Ulkoyksikon kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtavaki.

L TAKUUEHDOT

Ilmastointilaitteen kompressorin takuu on 48 kuukautta ja kaikkien muiden komponenttien takuu on 24 kuukautta ostopäivastä lahtien. Takuuehdot ovat seuraavat:

1. Hylkämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaatimukset.
2. Takuuaikana suoritetut korjaukset tai vaihdot eivat pidennatakuuta.
3. Takuu raukeaa, jos laitteeseen on tehty mutoksia, laitteeseen on asennettu muita kuin alkuperäisosa tai kolmas osapuoli on korjannut laitetta.
4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piirin.
5. Takuu on voimassa vain, jos ostaja esittä alkuperäisen, paivatyn ostokuitin ja jos laitetta ei ole muutettu.
6. Takuu ei koske huolimattomuudesta tai tassä käyttohjeessa annetuista ohjeista poikkeavista toimista johtuvia vauroiota.
7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvat riskit ovat aina ostajan vastaulla.
8. Muiden kuin sopivien suodatinten kayton aiheuttamat vahingot eivat kuulu takuun piirin.
9. Laitteen epäpätevästa tai valtuuttamattomasta asennuksesta tai irrotuksesta johtuvat kylmaäineen havikit ja/tai vuodot eivat kuulu takuun piirin. Paikallisten lakien ja asetusten ja/tai tämän ohjekirjan ohjeiden vastaisesti asennettujen, kytkettyjen ja/tai irrotettujen laitteiden vauriot eivat kuulu takuun piirin.

Jos nàissä ohjeissa ei ole ratkaisua ongelmaan, ota aina yhteys jalleenmyyjän vian korjaamiseksi. Mikäli laite on jestain syystä kytkettävär irti, varmista, että sen suorittaa valtuutettu henkilöstpaikallisten lakien ja saadosten mukaisesti.

Malli S 3225			SC 3225	S 3231 SC 3231 S 3248 SC 3248
Ilmastointilaiteen typpi		Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava
Jäähdytskapasiteetti *	W	2500 (820 - 3370)	2500 (790 - 3280)	3100 (880 - 4040)	100 (850 - 3920) 4800 (1470 - 6150)	4500 (1320 - 5530)
EE-luokka*		A	A A A A + A+
SEER*		5.5	5.3	5.4 5.1		5.6 5.6
Lämmityskapasiteetti *	W	2900 (820 - 3460)	2700 (800 - 3350)	3300 (880 - 4160)	200 (850 - 4050) 4900 (1520 - 6590)	4900 (1470 - 6390)
Lämmitysteho		A	A	A	A	A
SCOP*		3.4	3.4 3.4 3.4 3.4 3.4
Kosteudenpoistokapasiteetti ** / ***	L / 24 h	24	24	26	26	41
Virrankulutus jäähdytstoiminnossa	kW	0.92	0.92	1.10	1.11	1.77
Virrankulutus lämmitystoiminnossa kW		0.92	0.92	1.15	1.15	1.50
Vuotuinen energiankulutus jäähdytstoimin-nossa / lämmitystoiminnossa	kWh	165 / 1187	175 / 1210	199 / 1373	222 / 1374	303 / 2000
Viransyöttö	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Virta (nim.) jäähdyts/lämmitys	A	4 / 4	4 / 3.8	4.8 / 5.0	4.8 / 5.0	7.7 / 6.5
Suurin virta	A	9	9	11	11	12
Ilmarvirtaus **	m3/h	500/450/400	400/350/320	550/440/380	500/400/350	800/750/610
Huoneen koko enintään **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145
Sopivat alueet		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressorin typpi		pyörivä	pyörivä	pyörivä	pyörivä	pyörivä
Puhaltimen nopeus		3	3	3	3	3
Lämpötilansäätimen alue	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Toiminta-alue	°C	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30
Käytö manuailesti/mekaanisesti/elektroni-sesti		Elektroninen kau-kosädin	Elektroninen kau-kosädin	Elektroninen kau-kosädin	Elektroninen kau-kosädin	Elektroninen kau-kosädin
Kaukosäädin, kyllä/ei		K	K K K K K
Ilmansuodatintyyppi (-typpt)		Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF
Kylmäainen typpi / täytömäärä	K / g	R410A / 730	R410A / 700	R410A / 800	R410A / 800	R410A / 1250
Kylmäainen GWP		1975	1975	1975	1975	1975
Kylmäineputken halkaisija, neste - kaasu	mm	6.35 / 9.53	Pikalitäntä	6.35 / 9.53	Pikalitäntä	6.35 / 12.7
Paine, imu/poisto (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Sisäyksikön mitat (I x k x s)	mm	710x250x190	710x250x190	790x275x196	790x275x196	930x275x198
Ulkoyksikön mitat (I x k x s)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285
Sisäyksikön nettopaino	kg	7	13	8	14	9
Ulkoyksikön nettopaino	kg	30	30	30	30	35
Sisäyksikön bruttopaino	kg	9	15	10	16	12
Ulkoyksikön bruttopaino	kg	32	32	32	32	37
Sisäyksikön äänenpoinaseto**** dB(A)	53		53	54	54	57
Ulkoyksikön äänenpoinaseto**** dB(A)		62	62	61	61	65
Sisäyksikön sujaus	IP	IP20	IP20	IP20	IP20	IP20
Ulkoyksikön sujaus	IP	IP24	IP24	IP24	IP24	IP24
Sulake		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  ** Viitteellinen arvo
  *** Kosteudenpoisto, lampotila 32^ ja suhteellinen kosteus 80 %
  *** EN 12108-2008

Sähkölaitteita ei saa havittä kotitalousjätteen mukana. Kierrä laite mahdollisuksien mukaan. Tarkista tiedot kierratysmahdollisuksista paikallisila viranomaisila tai jalleenmyyjälta.

Ymparistotiedot: Tamlaite sisaltaa Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

Tämä laite sisältaa R410A-kylmäainetta edellä olevan taulukon mukaisen märän. R410A-kylmäainetta eisaa vapauttaa ulkoilmaan. R410A on fluoroitu kasvihuonekaasu, Jonka GWP-indeksi on 1975.

Internet:

Uusimmat kayttö-, asennusja huolto-ohjeet voitte ladata kotisivuiltamme; www.zibro.com

Dear Sir, Madam,
