KÄYTTÖOHJE SC3231 ZIBRO

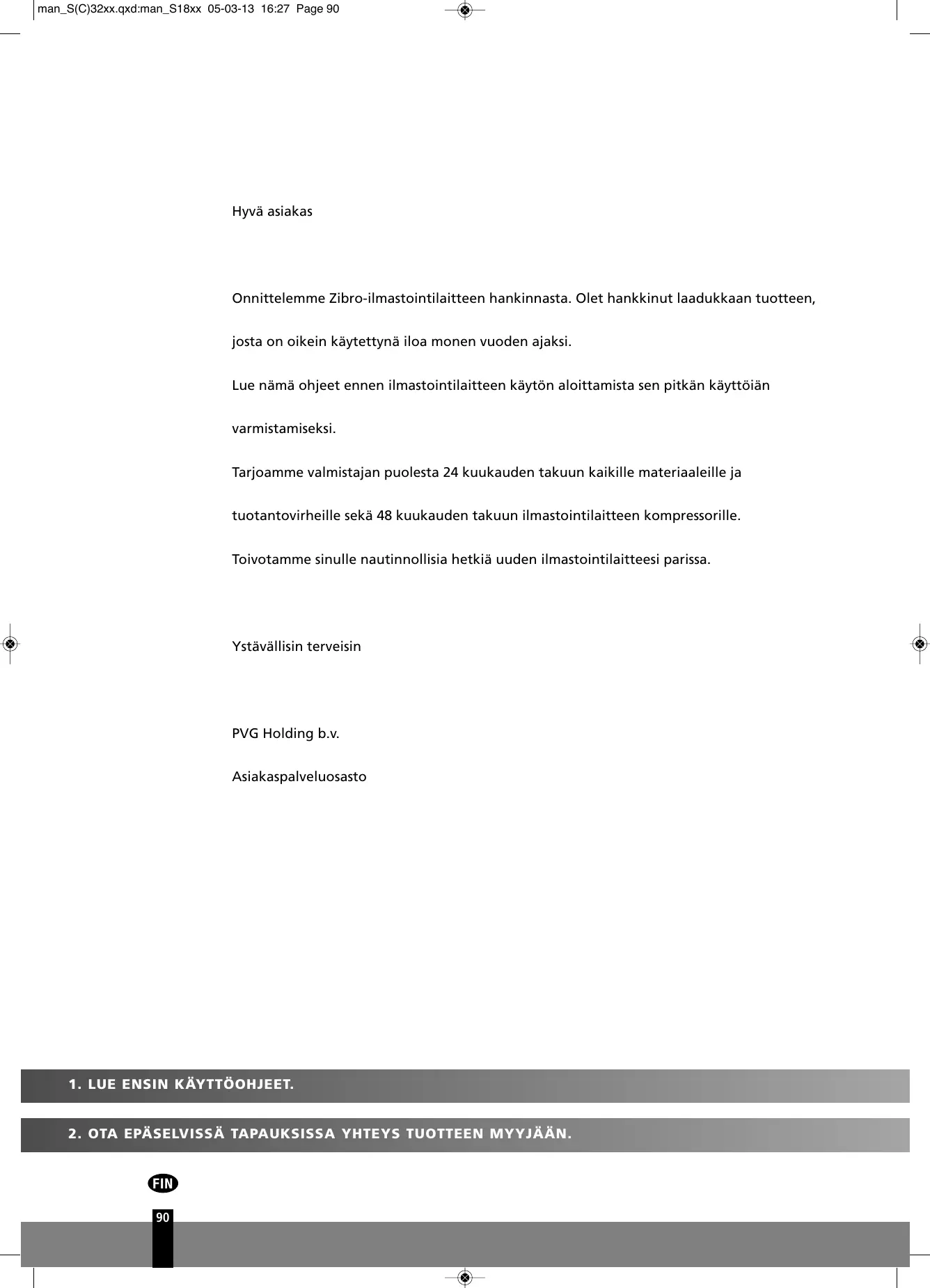

Onnittelemme Zibro-ilmastointilaiteen hankinnasta. Olet hankkinut laadukkaan tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue)nä ohjeet ennen ilmastointilaitteen kayton aloittamista sen pitkän kayttöiannvarmistamiseksi.

Tarjoamme valmistajan puolesta 24 kuukauden takuun kaikille materiaaleille ja tuotantovirheille sekä 48 kuukauden takuun ilmastointilaitteen kompressorille.

Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi parissa.

Ystavallisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1. LUE ENSIN KÄYTTÖOHJEET.
2. OTA EPASELVISSA TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄN.

SISÄLTÖ

A. TURVAOHJEET
B. OSIEN NIMET
C. KÄYTTÖLÄMPÖTILA
D. MANUAALINEN KÄYTTÖ
E. KÄYTTÖ KAUKOSÄÄTIMELLÄ
F. OPTIMAALINEN KÄYTTÖ
G. ILMANVIRTAUKSEN SUUNNAN SÄÄTÄMINEN
H. ILMASTOINTILAITTEEN TOIMINTA
I. KUNNOSSAPITO
J. KÄYTTÖVIHJEITÄ
K. VIANMAÄRITYSVIHJEITÄ
L. TAKUUEHDOT
M. TEKNISET TIEDOT

LUE TÄMÄ OHJEKIRJA

Tämä ohjekirja sisältaa paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttoä ja kunnossapitoa varten. Luvussa "Vianmaäritysvihjeitta" on useita ratkaisuja yleisin ongelmiin. Lukemalla luvun K "Vianmaäritysvihjeitta" ennen tukipalveluun soittamista saatat valttä turhan puhelinsoiton.

A TURVAOHJEET

Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, etta se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttaa vain ilmastointilaitteena kotitalouksissa. Laitetta saa käyttaa vain kuivissa sisatiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitetttuun pistorasiaan, jonka jännite on 230 V~ / 50 Hz. Mallia S(C)3248 käytettäessä, tämä on liitettvä suoraan syötttolähteeseen.

TÄRKEAA

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu. Pistokteen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon. Lue nämä ohjeet huolellisesti ja noudata niità.
• Ilmastointilaite sisälä kylmäinetta. Laitteen saa asentaa ja huoltaa ainoastaan TUKES:n hyväksymä kylmäasennusliike. Ilmastointilaite on tarkastettava ja tarpeen vaatiessa huollettava vuosittain valtuutetulla asentajalla. Takuu ei koske huolimattomuudesta tai tassä käytöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.

Tarkista ennen laitteen kytkemistä seuraavat seikat:

Verkkovirran jannite vastaa laitteseen merkittyä jannitetta.
Pistorasia ja virtalähde ovar yhteensopivia laitteeseen merkityn jannitteen kanssa.
- Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.
Laite on asetetu tukevalle ja tasaiselle pinnalle.

Valtuutetun sahköalan ammattilaisen on tarkistettava laitteen viransyöttö, jos epäilet verkkovirran yhteensopivuutta.

• Laite on valmistetu Europan yhteison turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sähkölaitetta.
• Älä peitä ilman sisääänmeno- ja ulostuloritilöitä.

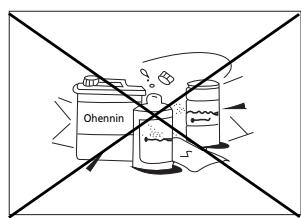

• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.
• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin. Jos sisäyksikköön pääsee vettä, hammuta yksi-kostä virta ja kytke johto irti verkkovirrasta
• Älä työnnä esineitä laitteen aukkoihin.
  Huolehdi lasten turvallisuusteda laitteen lahella, kuten muitakin sahkolaitteita kaytettaaessa.
• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai toimittaja. Noudata laitteen käytöohjeessa mainittuja käytto- ja huolto-ohjeita.
  Keskeyäinaviransyöttó, kun laite ei ole käytössa.
  Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke.
• Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosätimen omia käyttopainenkkeita.
• Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteenavaamista.
• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdustuken tai huollon ajaksi.
• Älä aseta kaasupolttimia, uuneja tai liesä laitteen ilmavirtaukseen.
• Älä käytä painikkeita tai kosketa ilmastointilaitetta marillä käsillä.
  Huomaa, etta ulkoyksikko pitaa aantata toimiesaaan. Tamaaattaa olla paikallisten saadosten vastaista.

Käytäjan vastuulla on varmistaa, etta laite tayttä paikalliset saadokset.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttoän, joilla on rajoittunteet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietao, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut/heille ohjaustaa tai tietao laitteen käytostä.
  Lapsia on valvottava, etteivat he leiki laitteen kanssa.
• On suositeltavaa välttä oleskelua suoraan ilmavirrassa.
• Älä koskaan juo ilmastointilaitteen poistovettä.
  Laitetta ei voi muunnella. Putkien ja muiden osien eristeet on sailytettavpaikoillaan.

HUOMIO!

• Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai ohjauspaneeli on vaurioitunut.
• Ohjeiden noudattamatta jättäminen saattaa johtaa takuun raukeamiseen.

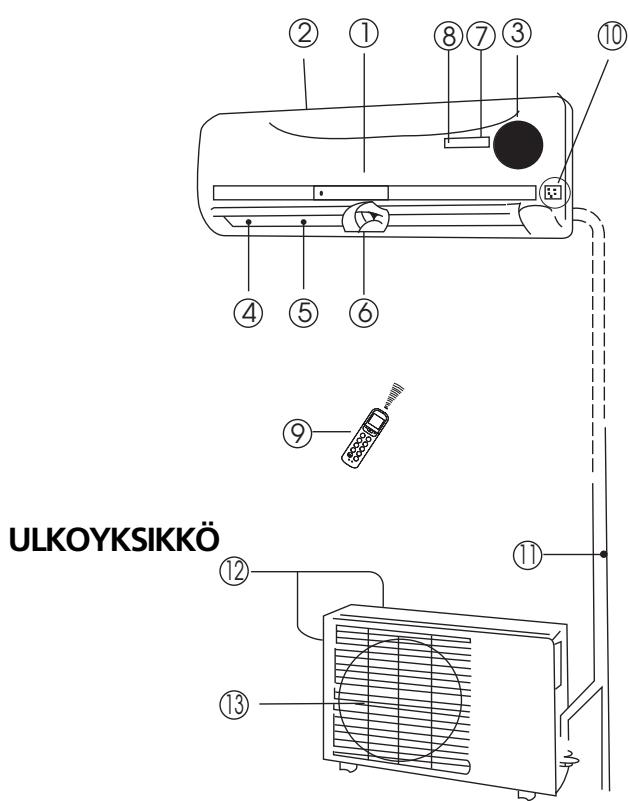

B OSIEN NIMET

SISÄYKSIKKÖ

Sisäyksikkö

① Etupaneeli
② Ilman tuloaukko
③ Ilmansuodatin (etupaneelin takana)
④ Ilman poistoaukko
⑤ Vaakasuuntainen ilmanvirtaussäleikkö
(6) Pystysuuntainen ilmanvirtaussäleikkö
⑦ Näyttopaneeli
⑧ Kaukosäadinsignaalin vastaanotin
Kaukosaadin (katso tarkemmat tiedot ja ohjeet luvusta E)
10 Manuaalinen käytö painike (automatti-/jäähdytystoiminto)

Ulkoyksikkö

⑪ Liitosputki, tyhennysletku (S32xx ei sisally toimitukseen)
Ilman tuloaukko (sivulla ja takana)
13 Ilman poistoaukko

Toiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat lait-teen toimintaan.

HUOMAUTUS!

Kaikki tassä ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitetu vain ohjeellisiki.

Ilmastointilaite saattaa nayttä niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon

laitteen todellinen muoto.

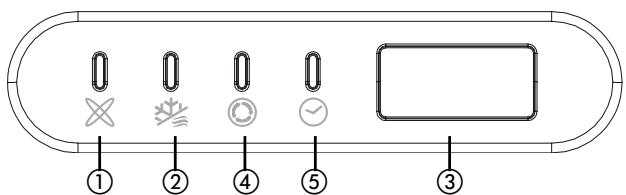

TOIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTOPANELISSA

① AUTO-ilmaisin

Täm almaisin syttyk, kun ilmastointilaitteen automaattitoiminto on käytössä (AUTO).

② DEFROST-huurteenpoiston ilmaisin

Tämä ilmaisin syttyy, kun ilmastointilaite aloittaa automaattisen huurteenpoiston tai kun lampiman ilman säätöiminto aktivoidaan lammitystoiminnon aikana.

③ Lämpötilan ilmaisin

Näytää lampötila-asetukset ilmastointilaitteen ollessa toiminnassa.

④ Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketaän paälle, ja palaa, kun laite on toiminnassa.

⑤ Ajastimen ilmaisin

Täm almaisin sytty, kun ajastin (TIMER) asetetaan käyttoön / pois käytösta (ON/OFF).

C KÄYTTÖLÄMPÖTILA

Jäähdytys-, lämmitys- ja ilmankuivaustoiminnot ovat tehokkaimillaan seuraavissa sisä- ja ulkolampötilois:

Lämpötila Toiminto	äähdytystoiminto	Lämmitystoiminto	Kosteudenpoistotoiminto
Huoneen lämpötila	17°C - 32°C	10°C - 30°C	17°C - 32°C
Ulkoilman lämpötila	0°C - 50°C	-15°C - 30°C	0°C - 50°C

VAROITUS!

• Jos ilmastointilaitetta käytetän muissa kuin edellä mainituissa olosuheissa, sensuojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.
• Huoneen suhteellinen kostenprosentti on alle 80% . Jos ilmastointilaitetta käytetän huoneessa, jonka suhteellinen kostenprosentti on yli 80% , laitteen pinnalle saattaa tiivistyä vettä. Aseta pystysuuntainen ilmanvirtaussaleikkö sen suurimpaan kulmaan (pystysuunnassa maahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).
• Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaan tehon varmistamiseksi.

D KÄYTTÖ MANUAALISESTI

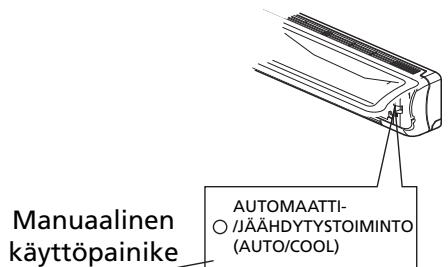

Ilmastointilaitetta voidaan käyttaa manuaalisesti laitteen saatimillä tai laitteen mukana toimitetulla kaukosätimellä. Katso ohjeet kaukosäätimen käyttoä varten luvusta E "Käytto kaukosäätimellä". Kun ilmastointilaitetta käytetaan ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seuraavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:

1. Avaa etupaneeli ja nosta sitä ylöspän, kunnes se naksahtaa paikalleen.
2. Manuaalisen käyttopainikkeen ⑩ painallus käynistäa automaattisen toiminnan (AUTO).
3. Sulje paneeli tukevasti sen alkuperäseen asentoon.

VAROITUS!

• Kun manuaalista käytöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassa järestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).
• Kun painiketta painetaan kahdesti viiden sekunnin kuluessa, laite toimii pelkastaan jäahdytystilassa (COOL). Tāta kāytetaän vain testaustarkoituksiin.
• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu.
• Laitteen käytöä kaukosätimen avulla voidaan jatkaa tavallisesti.

HUOMAUTUS!

• Osoita kaukosään aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen ja vastaanottimen valillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimen signaalia, eikä ilmastointilaite toimi oikein.
• Kaukosäätimen suurin toimintaësiys on noin 6 - 7 metria.

HUOMAUTUS!

Pidä kauko-ohjain tarpeeksli lahellä, jotta yksikon vastaanotin havaitsee sen signaalin. Kun valittuna on ajastintoiminto, kauko-ohjain antaa automaattisesti signaalin sisäyksikolle märritettyä aikana. Jos signaali ei siiry oikein kauko-ohjaimen asennon takia, 15 minuutin viive on mahdollinen.

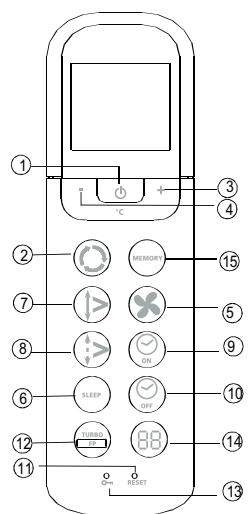

Kaukosaatimen toimintopainikkeet

Kuva 1

(1) Virtapainike: Paina tatsäch painiketta laitteen käynistämiseksi. Paina tatsäch painiketta uudelleen laitteen sammuttamiseksi.
② Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaattinen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukaisessa järjestyksessä:

• -painike: Tallä painikkeella voidaan korottaa sisäilman lampötilaa 30 °C:seen saakka.
  ④ - -painike: Talla painikkeella voidaan laskea sisailman lampttilaa 17 ^ C seen saakka.
  (5) Puhaltimen painike (Fan): Tällä painikkeell valitaan puhaltimen nopeus. Jokainen painikkeen painallus vaihtaa puhaltimen nopeutta seuraavassa järjestykssess: AUTO (automaattinen), LOW (hidas), MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DRY), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita tällä painikkeella.
  ⑥ SLEEP-painike: Voit siirtyä energiansäbstötilaan painamalla tätä painiketta kerran. Peruuta painamalla sitä uudelleen. Tätä toimintoa voidaan käyttaa vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla lampötila pysyy mahdollisimman miellyttäväna. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, se peruute-taan, jospainat jotakin muuta painiketta.
  ⑦ Käntöiminnon painike (Swing): Paina tata painiketta käntöiminnon käytämiseksi. Paina painiketta

uudelleen toiminnon pysayttamiseksi.

Ilmavirran suuntauspainike (Air direction): Tällä painikkeella voidaan muuttaa säleikon suuntauskulmaa. Säleikön suuntauskulma muuttuu 6^ jokaisella painalluksella. Kun säleikkö käantyy tiettyn kulmaan, joka vaikuttaa ilmastointilaitteen jaähdytys- ja lammitystehoon, suuntausta muutetaan automaattisesti. Näytöllä ei näy mitään tunnusta, kun tätä painiketta painetaan.
⑨ Ajastimen aloitusajan painike (Timer on): Paina tata painiketta laitteen ajastetun paallaloajan asettamiseksi. Jokainen painallus lisaa aikaa 30:1la minuutilla. Kun aikanaytossa lukee 10Hr (10 tuntia), jokainen painallus lisaa aikaa 60 minuutilla. Automaattisen ajastetun paallaloajan peruuttamiseksi paina painiketta, kunnes naytollnakyy 0,0.
Ajastimen lopetusajan painike (Timer off): Paina tātā painiketta laitteen ajastetun sammutusajan asettamiseksi. Jokainen painallus lisää aikaa 30:la minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina painiketta, kunnes näytöllä nikyy 0,0.
⑪ RESET-painike: Kun painat syvennykssë olevaa RESET-painiketta, kaikki nykyiset asetukset peruutetaan ja ohjaus palaa alkuasetuksiin.
② Kodin jaatymisenestopainike/TURBO-painike: Paina tata painiketta COOL-tilassa. Ilmastointilaite siirtyt y Tehokkaaseen jahdytystoiminto. Peruuta TURBO-toiminto painamalla uudelleen. Kun tata painikitta painetaan (> 2 sekunnin), yksikkö siirtyy jaatymisenestotilaan. Yksikkö ohittaa sisätilan lampotilaasetuksen ja asettaa sen noin 8^ n lukemaan. Nain koti ei päse jaatymän pakkasella ja energianku-lutus pysyy mahdollisimman vahäisenä. Kun täm toiminto on valittu, sisayksikon naytössä lukee FP'. Tam painike toimii vain lammitystilassa. Jaatymisenestotila kytketään pois kaytostä painamalla painiketta uudelleen.
③ LOCK-painike: Kun painat syvennyksessä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen.
④ LED DISPLAY -painike: Tätä painiketta painamalla voit tyhjentä ilmastointilaitteen numeronäytön. Aktivi se painamalla sitä uudelleen (ei koske laitteita, joissa ei ole tätä toimintoa).
⑤ Muistipainike: Painikkeella palautetaan tehdasasetukset tai muistiin tallennettu asetus.

• Jos kauko-ohjausta ei ole vielä ohjelmoitu muistipainikkeeseen, valmistajan tehdasasetus on automaattinen tila 24^ lampötilassa ja automaattisella puhaltimen nopeudella. Painamalla muistipainiketta yksikkö vaihtaa asetukseksi automaattisen tilan, jossa lampötila on 24^ ja puhaltimen nopeus on automaattinen.

• Kun haluttu asetus (esimerkiki lammitys, pieni puhaltimen nopeus ja 25^ ) on valittu, käytäjan asetus voidaan tallentaa kauko-ohjaimen muistiin painamalla muistipainiketta yli 2 sekunnin ajan.

• Sisäyksikon asetuksesta riippumatta painettaessa muistipainiketta alle 2 sekuntia, sisäyksikon asetuk-seksi vaihtuu kauko-ohjauksen muistiin ohjelmoitu asetus

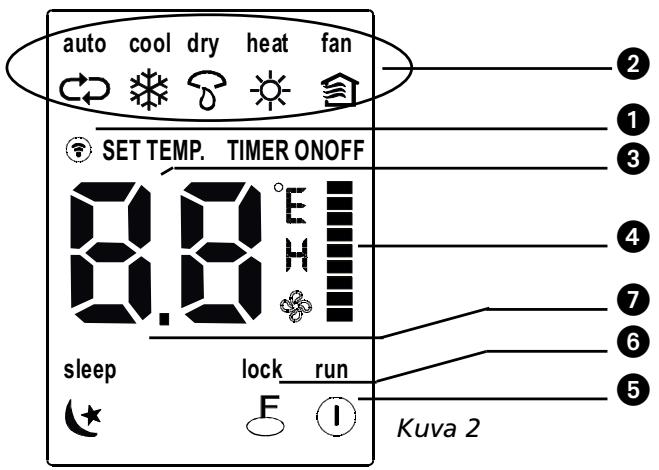

Kaukosaatimen ilmaisimien nimet ja toiminnot

Näytöpaneeli

① LAHETYKSEN ilmaisin:

Tämä ilmaisin palaa, kun kauko-ohjain lahettä signaaleja vastaanottimelle.

② TOIMINTATILAN ilmaisin:

Kun MODE-painiketta painetaan, se nayttä nykyisen toimintatilan -- AUTO 心 , COOL 喜 , DRY 喜 , HEAT 喜 (vain jähdyttävissä malleissa), FAN 喜 .

③ AJASTINNÄYTÖN ilmaisin:

Assetettu lampötila naytetaan tällä alueella (17°C – 30°C). Tällä nayttöaluella naytetaan AJASTIMEN assetukset. Jos vain toiminnan aloitusaika asetetaan, naytöön tulee TIMER ON. Jos vain toiminnan lopetuksen aika asetetaan, naytöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, naytöön tulee TIMER ON-OFF. Tämä on osoitus siitä, etta olet valinnut seksä pällemenon attä pois pälätä menon ajan.

④ PUHALTIMEN NOPEUDEN ilmaisin:

Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low - Med - High I). Valintasi näytetään LCD-näytössä paitsi silloin, kun asetuksena. Kun toimintatila on joko AUTO (automaattinen) tai DRY (kuivaus), puhaltimen nopeus on AUTO (automaattinen).

⑤ ON/OFF-ilmaisin:

Tämä symboli tulee esin, kun laite kytketaän pälle kauko-ohjaimesta ja haviä, kun laite kytketään pois pälta.

⑥ LOCK-ilmaisin:

LOCK-näytö tulee esiin, kun LOCK-painiketta painetaan. Tyhennä näytö painamalla LOCK-painiketta.

⑦ Lepotilanäytö: Nakyyy yksikön ollessa lepotilassa. Poista näytö painamalla SLEEP-painiketta uudelleen.

HUOMAUTUS!NOTE!

Kuvassa 2 on nakyvissä kaikki kohteet esittelytarkoituksssa. Laitteen todellisen käytön aikana nayttöpaneelissa nakyvat vain käytettävien toimintojen kohteet.

Kaukosäätimen käytäminen

Paristoen asennus/VAihto

Käytä kahta alkaliparistoa (AAA/LR03).

Älä käytä ladattavia paristoja.

1. Avaa kaukosäätinen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen suuntaan.

2. Asenna uudet paristot ja varmista, etta paristojen navat (+ ja-) ovat oikein pän.

3. Kiinnitaki nansi takaisin liu'uttamalla se paikalleen.

HUOMAUTUS!

• Kun kauko-ohjaimesta poistetaan paristot, kaikki ohjelmointitiedot haviävat. Kauko-ohjain on ohjelmoitava uudelleen, kun uudet paristot on vaihdettu.
• Kun vaihdat paristot,alandaykayta vanhoja tai erityyppisiaparistoja. Se saattaa aiheuttaa kaukosaatimeen toimintahairiit.
• Jos kaukosääddintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muutenvuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.
• Paristojen normali kestoikä on noin kuusi kuukautta.
• Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiaänellä tai kaukosäätimen lahetyksen merkkivalo ei syty.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

AUTOMAATTINEN toiminta

Kun ilmastointilaite on valmiina käyttoön (tarkista, etta yksikkö on kytketty pistorasiaan ja etta verkkovirrassa ei ole katkosta), kytke sihen virta. Toiminnan ilmaisin alkaa vilkua sisäyksikön näyttopaneelissa.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).
2. Aseta haluttu huoneen lamptola painikkeilla ^+ ja-.
3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikon näytöpaneelissa oleva toiminnan ilmaisin sytty. Toimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellän automaattiseti.
4. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lampötilan ja kaukosäätimellä asetetun lampötilan valillä, ja käyttaa sen perusteella jäahdytys-, tuuletus-, lammitys- ja kuivaustoimintoja (COOL, FAN, HEAT ja DRY).
• Voit myös valita toimintatilan manuailisesti, jos et halua käyttaa automaattitoiminta (AUTO).

JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

1. Jos et halua käyttaa automaatitoiminta (AUTO), voit asettaa toimintatilan manuaalisesti painamalla painiketta ②. Voit valita käyttoön jäähdytys (COOL)-, kuivaus (DRY)-, lämmitys (HEAT)- (vain lampö-pumpppuyksiköt) tai tuulets (FAN ONLY) -tilan.
2. Aseta haluttu huoneen lampötila painikkeilla + ja - (③ ja ④).
3. Paina puhallinpainiketta ⑤ valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea), MED (keskinopea) tai LOW (hidas).
4. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla.
   Paina virtapainiketta ① uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Tuuletustilassa (FAN ONLY) lampötilaa ei voida säätä. Tassā tilassa käytettävissä ovat vain vaiheet 1, 3 ja 4.

KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) ② kuivaustoiminnon (DRY) valitsemiseksi.
2. Käytä painikkeita + ja - (③ ja ④) asettaaksesi halutun lämpötilan.
3. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina virtapainiketta ① uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Laitteeseen asetetun lampötilan ja todellisen sisäilman lampötilan erosta johtuen ilmastointilaite toimii kuivaustilassa (DRY) automaattisesti useita kertoja käytämättä jäähdytys- ja tuuletustoimintoja.

AJASTINTOIMINTO

Aseta laiteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (9 ja 10). Kaukosaatimellmaaritettavajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin valille.

1. Aloitusajan asettaminen
   1.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ , jolloin kaukosaatimen naytossa lukee ON TIMER.

Ajastimen näytössä nikyy viimeksi asetettu aloitusaika ja tunnus "h". Voit nyt asettaa uudelleen laitteen toiminnan aloitusajan.

1.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen halutun aloitusajan asettamiseksi.
1.3 Kun ajastimen aloitusaika on asetetu, kaukosään lahettä signaalin ilmastointilaitteelle puolen sekunnin viiveellä.

2. Lopetusajan asettaminen

2.1 Paina ajastimen lopetusajan painiketta (Timer off) ⑩, jolloin kaukosaätimen näytössä lukee OFF TIMER. Ajastimen näytössä nkyy viimeksi asetetu lopetusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.
2.2 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi laitteen toiminnan halutun lopetusajan.
2.3 Kun ajastimen lopetusaika on asetetu, kaukosaadin lahettä signalin ilmastointilaitteelle puolen sekunnin viiveellä.

Ilmastointilaitteen kännistys 6 tunnin kuluttua.

1. Paina TIMER ON -painiketta. Näytöllä nakyvät käynnistysajan edellinen asetus ja "h".
2. Paina TIMER ON -painiketta, kunes Näytöllä nkyy "6:0h"
3. Odota sekunti, kunnes lampötila nakyyy uudelleen digitaalinäytöllä. Näytöllä nakyyy "TIMER ON". Ajastutoiminto on nyt käytössä.

Yhdistetty ajastin

(ON- ja OFF-ajastimien ajustus samanaikaisesti)

TIMER OFF TIMER ON

(On -> Stop (pysäytys) -> Start operation (aloitus))

Toiminto on hyödyllinen, kun ilmastointilaite halutaan sammuttaa yön ajaksi ja käyn-nistää heti aamulla tai iltapäivällä.

Esimerkki:

Esimerkissä ilmastointilaite pysäytetaän 2 tuntia asetuksen jälkeen ja käynnistetaän 10 tuntia asetuksen jäl-keen.

1. Paina TIME OFF -painiketta.
2. Paina TIMER OFF -painiketta uudelleen, kunnes TIMER OFF -näytöllä nakyy "2:0h"
3. Paina TIME ON -painiketta.
4. Paina TIMER ON -painiketta uudelleen, kunnes TIMER ON -näytöllä nakyy "10h"
5. Odota sekunti, kunnes lampötila nagyy uudelleen digitaalinäytöllä. Näytöllä nagyy "TIMER ON OFF". Toiminto on nyt käytössä.

HUOMAUTUS!

• Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5 tuntia eteenpään (jos asetetttuun aikaan on alle 10 tuntia) tai yksi tunti eteenpään (jos asetetttuun aikaan on 10 tuntia tai enemmän).
• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta ja asettamalla uusi aika.
• Asetettu aika on suhteellinen aika. Se tarkoittaa, etta asetettu aika perustuu nykyiseen aikaan.

VAROITUS!

• Pidä kaukosaadin etäälla kaikista nestsistä.
• Älä aktista kaukosaadintä korkeille lampötiloille tai sateilylle.
• Pidä sisäyksikon vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaa ilmastointilaitteeseen toimintahäiriöitä.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

F OPTIMAALINEN KÄYTTÖ

Ota huomioon seuraavat seikat laitteen optimaalien toiminnan varmistamiseksi:

Säädä ilman virtaussunta oikein. Ilma ei saa vIRRata suoraan ihmisä kohti.
Säädä lampötila siten, etta mukavuustaso on paras mahdollinen. Älä säädä laitetta äärimmäisille lam-pötilatasoille.
- Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.
- Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosoätimen ajastintoimnolla.
- Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lahelle, sillä ne saattavat heikentäämastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitäänesteitä. Ilmavirran on päästvä koko huoneeseen esteettä. Ilmavirran on myös päästvä ilmastointilaitteseen steettä.
- Puhdista ilmansuodatin saannöllisesti. Muuten laitteen jäähdytys- tai lammitysteho saattaa heikentyä. Suodatin suositellaan puhdistettavaksi kahden vikon valein.
- Älä käytä laitetta vaakasuuntaisen saleikön ollessa suljettuna.

Säädä ilman virtaussunta oikein, sillä värin säädettyän se heikentä muka-vuutta ja saattaa tehdä huoneen lampötilasta epatasaisen.
Säädä vaakasuuntaista säleikköä kaukosätimen painikkeella ⑧.
Säddä pystysuuntainen saleikkö kasin.

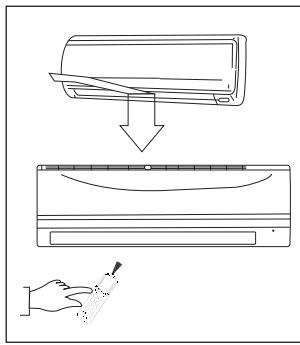

Ilman virtaussuunnan säätö vaakasuunnassa (ylos-/alaspän)

Ilmastointilaite sātāa ilmanvirtauksen suunnan vaakasuunnassa automaattisesti toimintatilan mukaan.

Illman virtaussuunnan asettaminen vaakasuunnassa

Suorita tãmã toiminto laitteen ollessa toiminnassa. Pidã kaukosãatimessã olevaa ilma-virran suuntauspainiketta ⑧ painettuna sãleikön siirtãmiseksi haluttuun suuntaan.

Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.
- Myöhemmissä toimenpiteissä ilmanvirtaus assetetaan vaakasuunnassa automaattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntauspainikkeella.

Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)

Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippuen mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pystysuuntainen säleikkö tietyssa asennossa, siirä ilman poistoaukon vasemmalla tai oikealla puolella (riippuen mallista) oleva vipu haluttuin asentoon.

VAROITUS!

Varo koskemasta pystysuntaisten säleikköjen takana olevaa tuuletinta!

HUOMAUTUS!

Kaikki tassə ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitetu vain ohjeellisiki.

Ilmastointilaite saattaa nayttä niissä hieman erilaiselta kuin omalaittesi. Ota aina huomioon laitteen todellinen muoto.

Ilman virtaussuunnan käntäminen automaattisesti (yös- tai alaspän)

Suorita tāmā toiminto ilmastointilaitteen ollessa toiminnassa.

Paina kaukosaatimen käantopainiketta (SWING) ⑦.
- Pysäytä toiminto painamalla käantöpainiketta (SWING) ⑦ uudelleen. Paina ilmavirran suuntauspainiketta ⑧ lukitaksesi säleikön haluttuun asentoon.

VAROITUS!

• Ilmavirran suuntaus- ja käantöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei ole toiminnassa (vaikka ajastin on asetetu toimintaan).
• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessa suunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettra, joka alkaa valuva.
• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 tai käantö painiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheitta toimintahäirön. Jos säleikköön tulee toimintahäirö, samuta ilmastointilaite ja käynistä se sitten uudelleen.
• Kun ilmastointilaite käynnistetään heti sammutuksen jälkeen, vaakasuuntainen saleikkö ei ehkä liiku noin 10 sekuntein.
• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- ja lammitystoimintojen suorituskyk saattaa tällöin heikentyä rajoittuneen ilmanvirtauksen johdosta.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.
• Kun ilmastointilaite kytketaan sahkoverkloon, vaakasuuntainen saleikkö saattaa pitäa aantä noin 10 sekunnin ajan, mika on tãysin normalaia.

H ILMASTOINTILAITTEEN TOIMINTA

JAAHDYTYS

LAMMITYS

KOSTEUDENPOISTO

AUTOMAATTINEN TOIMINTA

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kaukosäätimen painikkeella ②), se valitsee automaattisesti jäähdytys-, lämmitys- tai tuuletustoiminon riippuen valitusta lämpötilasta ja huoneen lämpötilasta.
  Ilmastointilaite sātāa huoneen lampötilan automaattisesti asetetun lampötilan tasolle.
  Voit myös asettaa toimintatilan käsin, jos et halua käyttaa automaattista tilaa.

SLEEP/TALOUDELLINEN KAYTTÖ

• Kun painat SLEEP-painiketta ⑥ jäähdytys-, lämmitys- tai automaattitoimin-non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (lämmitystoiminnossa) lampötilaa yhden celsiusasteen tunnissa. Asetetu lämpö-tila tasaantuu kahden tunnin kuluttu. Se pysyy vakaana 5 tunnin ajan. Yksikkö pysähtyy 5 tunnin kuluttua. Puhaltimen nopeutta säädellään automaattisesti.

KOSTEUDENPOISTO

• Kosteudenpoistotila valitsee automaattisesti käytöön kosteudenpoistotoiminnon, joka perustuu asetetun lampötilan ja huoneen todellisen lampötilan väliseen eroon.
  Laite säatelee lampötilaa kosteudenpoiston aikana kytkemällä jäahdytys- ja tuule-tustoimintoa pälle ja pois pälta. Puhaltimen nopeutta sāedetään automaattiseti.
  Ilmastointilaite kuivattaa ilmaa myös normalaissa jäahdytystoiminnossa.

HUOMAUTUS!

Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lampötila todennäköisesti laskee. Sen vuoksi on normalaia, etta kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin.

Huoneen absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosseumärästä (ruoanlaitosta, ihmisistä yms.) riippuen.

VAROITUS!

Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennen laitteen puhdistusta.

A + B = Aktivhiisuoduat ja/tai 3MTM HAF-suodat

Sisäyksikon ja kaukosaätimen puhdistus

VAROITUS!

• Pyyhi sisäyksikkö ja kaukosoädin pehmeällä, kuivalla kankaalla.
• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmään veteen kostutetulla kankaalla.
• Sisäyksikon etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi se sen jälkeen kuivalla kankaalla.
• Älä käytä kemialisesti käsitettyä kangasta tai polyriepua laitteen puhdistamiseksi.
• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheellaa tai vastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamia tai epämuodostumia.

Ilmansuodattimen puhdistus

Tukkeutunut ilmansuodatin heikentäa laitteen jähdytystehoa. Puhdista suodatin kahden viikon valein.

1. Nosta sisäyksikön paneelia ylöspän, kunnes se naksahtaa paikalleen.

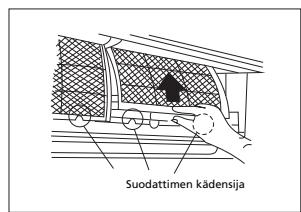

2. Ota kiinni verkkosuodatin kädensijasta ja nosta sitä hieman ylöspän, jotta se irtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspän.

3. Irrota ilmansuodatin sisäyksikösta.

4. Puhdista verkkosuodatin kahden viikon valein.

5. Puhdista verkkosuodatin polynimurilla tai vedellä.

6. Takimmaista aktiivihiilisuodatinta ei voi puhdistaa. Likainen suodatin ei ena Suodata epamiellyttävi hajuja. Vaihda likainen suodatin uuteen. (Ota yhteys jalleenmyyjän.) Suodatin kannattaa vaihtaa kaksi kertaakertaa lammityskau den aikana.

7. Kun vihrea 3M HAF -suodatin on selvästi likainen sekä pinnalta että sisälta, se on vaihettava uuteen. (Ota yhteys jalleenmyyjän.) Suodatin kannattaa vaihtaa kaksi kertaa lämmityskauden aikana.

Uusi suodatin

Suositeltu suodattimen vaihto

1. Vaihda ensin aktiivihiilisuodatin ja metalliverkkosuodattimen pidikkeessä oleva 3M HAF -suodatin. Vaihda sen jälkeen uusi metalliverkkosuodatin ilmastointilaitteeseen.
2. Varmista, etta suodatin on tãysin kuiva ja ehjä, ennen kuin asennat sent takaisin paikalleen.
3. Asenna ilmanraikastussuodatin takaisin paikalleen.

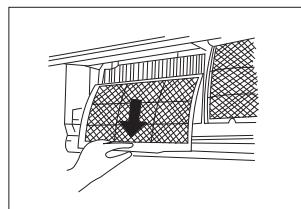

4. Työnnä ilmansuodattimen yläosa laitteeseen siten, etta sen vasen ja oikea reuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

Kunnossapito

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

1. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.
2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Keskeytä virransyöttö käytettäessä mälia S(C)3248. Poista paristot kaukosätimestä.
3. Ulkoyksikkö vaatii sännöllista hoitoa ja puhdistusta. Ulkoyksikon kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

Tarkastukset ennen käyttoä

Tarkista,etta johdot ovat ehjja ja oikein kytkettyja.
Tarkista, etta ilmansuodatin on asennettuna.
- Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole esteitä.

VAROITUS!

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa loukkaantumisia.
• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa sähköiskuja.
• Varmista ennen laitteen puhdistamista, etta sen virta on katkaistu ja virtapistoke irrotetu pistorasiasta.

Seuraavat tilanteet saattavat ilmetä normaalin käytön aikana.

1. Ilmastointilaitteen sujoaus.

Kopsoinsugas

Kompressori voidaan kaynnistaa uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jalkeen.

Khrinilanesto

Laite on suunniteltu siten, etta se ei puhalla kylmaa ilmaa lammitystoiminnan aikana, kun sisätilan lammnvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lampttilaa ei ole saavutetu:

A. Juuri aloitettu lammitys
B. Huarteenpoisto
C. Lämmitys alhaisella lampötilalla.

Hurtepisto

• Ulkoyksikköön voi muodostua huurretta lammitystoiminnon aikana, jos ulkoilman lampötila on alhainen ja kosteustaso korkea. Ilmastointilaitteen lammitysteho on tällöin tessallista heikompi.
  Tassapauksessa ilmastointilaite lopettaa hetkellisesti lammitystoiminnon ja aloittaa automaatti-sesti huarteenpoiston.
  Huurteenpoistoika vaihtelee 4 ja 10 minuutin valillä ulkoilman lampötilasta ja ulkoyksikön huarteen märästä riippuen.

2. Sisäyksiköstä tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen valinen lampötilaero on suuri ja laite toimii jäähdytystilassa huoneessa, jonka suhteellinen kosteusprosentti on korkea.
• Valkeaa huurua voi muodostua huurteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun ilmastointilaite käyninstyy huurteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaitteesta kuuluu vaimeaa aantä.

Laitteesta saattaa kuulua vaimea sihisevä äni, kun kompressori on käynnissä tai juuri sammunut. Äni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.
Laitteesta saattaa kuulua myös vaimea "vikisevä" ääni, kun kompressori on käynnissä tai juuri sammunut. Ääni syntyy muoviosien lampölaajemämestea, kun laitteen lampötilat muuttuvat.
Myos alkuperäiseen asentoonsa palaava saleikkö voi aiheuttaa äntä, kun laitteen virta kytketään paälle.

4. Sisayksikosta tulee polya.

Tämä on normalaia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetäen ensimmäistä kertaa.

5. Sisäyksiköstä tulee outoa Hajua.

Rakennusmaterialialeista, huonekaluista tai savusta johtuvat hajut saattavat kiertä ilmastointilaitteen kautta.

6. Ilmastointilaite kytkeytytuletustilaan jäahdytys- tai lammitystilasta.

Kun asetettu lampötila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointi laite siirty tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lampötila nousee laitteen ollessa jähdydtystilassa tai laskee laitteen ollessa lammitystilassa.

1. Sisäyksikon pälle voi tiivistyä vettä, kun laitetta käytetän konteassa tilassa (ilman suhteellinen konteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta puhallin toimimaan suurimmalla teholla (HIGH).

8. Lämmitystoiminto

Lämmitystoiminnossa ilmastointilaite imee lämmtä ilmaa ulkoyksikostä ja vapauttaa sen sisäyksikon kautta. Kun ulkoilman lampötila laskee, ilmastointilaitteen imuilman lampötila laskee vastaavasti. Samanaikaisesti ilmastointilaitteen lampokuormitus kasvaa sisä- ja ulkoilman suuremman eron vuoksi. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lampötilaa, suosittelemme käytämään lisälammityslaitetta.

9. Automaattinen uudelleenkäynistystoiminto

Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos.

llmastointilaitteessa on automaattinen uudelleenkäynnistysteminto, Jonka avulla se käynnistyy automaattisesti uudelleen sahkokatkoksen jälkeen ja säilyttäa kaikki aiemmin tehdyt asetukset muistissa.

10. Jäähdytsainevuodon havaitseminen

Ilmastointilaite toimitetaan jäahdytsainevuodon tunnistinjärestelmälä.

Kun ulkoyksikkö havaitsee jähdytysaineen vajeen, ilmastointilaite pysähtyy, ja sisäyksikkö näytäänäytössä hältyksen ja virhekoodin.

Kun hälytys ilmenee, alä käynistä ilmastointilaitetta uudelleen ja ota yhteyttä toimittajaan.

Toimintahäiriöt ja ratkaisut

ONGELMA

Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja otyhteys tuotteen myyjään.

• Sulake palaa toistuvasti tai suojapiiri lukeea usein.
• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteseen.
• Kaukosaädin ei toimi tai se toimii epanormaalisti.
• Muut epänormaalit tilanteet.
• Toiminnon merkkivalo vilkkuu 5 kertaa sekunnissa, vaikka laite on kytketty irti verkkovirrasta ja sitten takaisin verkkovirtaan.

Ongelma	Syy	Ratkaisu
Laite ei käynnisty	Sähkökatos	Odota, että sähkökatos saadaan korjattua.
	Laitteen sähköjohto on voinut irrota pistorasiasta.	Tarkista, että laitteen sähköjohto on hyvin kiinni pistorasiassa.
	Sulake voi olla palanut.	Vaihda sulake / nollaa rele / nollaa vikavirtakytkin
	Kaukosäätimen paristo voi olla tyhjä.	Vaihda paristo.
	Kaukosäätimen ja sisätilayksön välinen etäisyss on enemmän kuin 6-7 metriä tai niiden välillä on esteitä.	Lyhennä välimatkaa. Poista mahdollisetesteet. Suuntaa kaukosäädin sisätilayksön vastaanotinta kohti.
	Ajastimella asetettu aika on väärä.	Odata tai peruuta ajastimen asetus.
Yksikkö pysähtyy, eikä käynnisty uudulleen.	Mahdollinen jäähdytsaineen vaje	Ota yhteyttä toimittajaan
Laite ei jäähdytä tai lämmitä huonetta tehokkaasti, vaikka ilma virtaa ilmastointilaiteesta.	Lämpötila-asetus on väärä.	Aseta lämpötila oikein. Katso tarkemmat ohjeet luvusta E " Käytto kaukosäätimellä".
	Ilmansuodatin on tutkeutunut.	Puhdista ilmansuodatin.
	Huoneen ovet tai ikkunat ovat auki.	Sulje ovet ja/tai ikkunat.
	Sisä- tai ulkotilayksön ilman tulo- tai poistoaukon tiellä on este.	Poista steet ja käynnistä sitten laite uudulleen.
	Kompressorin kolmen minuutin viivesuojaus on aktivoitunut.	Odata.
	Ulkotilayksön huurteenpoisto on meneillään.
Puhaltimen nopeutta ei voi muuttaa.	Ilmastointilaite on automaattissaa tilassa.	Puhaltimen nopeutta voidaan muuttaa vain lämmitys-, jäähdytys- ja tuulestustiloissa.
	Ilmastointilaite on kuivaustilassa.
Lämpötilan ilmaisinta ei näy.	Ilmastointilaite on tuulestulassa.	Lämpötilaa ei voida asettaa tuulestulassa.

Jos ongelma jatkuu, ota yhteys tuotteen myyjän. Muista kertoa tarkka virheselostus ja laitteen malli.

HUOMAUTUS!

Ulkoyksikon kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtavaki.

L TAKUUEHDOT

Ilmastointilaitteen kompressorin takuu on 48 kuukautta ja kaikkien muiden componenttien takuu on 24 kuukautta ostopäivästä lahtien. Takuuehdot ovat seuraavat:

1. Hylkaämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaatimukset.
2. Takuuaikana suoritetut korjaukset tai vaihdot eivat pidennä takuuta.
3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosa tai kolmas osapuoli on korjannut laitetta.
4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piirin.
5. Takuu on voimassa vain, jos ostaja esittä alkuperaisen, paivatyn ostokuitin ja jos laitetta ei ole muu-tetu.
6. Takuu ei koske huolimattomuudesta tai tassä käytöhjeessa annetuista ohjeista poikkeavista toimista johtuvia vauroiita.
7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.
8. Muiden kuin sopivien suodatinten kaytön aiheuttamat vahingot eivat kuulu takuun piirin.
9. Laitteen épäpätevästä tai valtuuttamattomasta asennuksesta tai irrotuksesta johtuvat kylmäaineen hväkit ja/tai vuodot eivät kuulu takuun piirin. Paikallisten lakien ja asetusten ja/tai tämän ohjekirjan ohjeiden vastaisesti asennettujen, kytkettyjen ja/tai irrotettujen laitteiden vauriot eivät kuulu takuun piirin.

Jos nàissä ohjeissa ei ole ratkaisua ongelmaan, ota aina yhteys jälleenmyyjän vian korjaamiseksi. Mikäli laite on jostain systä kytkettävä irti, varmista, että sen suorittaa valtuutettu henkilöstö paikallisten lakien ja säädösten mukaisesti.

Mali		S 3225	SC 3225	S 3231	SC 3231	S 3248	SC 3248
Ilmastointilaiteen typpi		Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava	Ilmastointilaite, sei-nään asennettava
Jäähdytskapasiteetti *	W	2500 (820 - 3370)	2500 (790 - 3280)	3100 (880 - 4040)	3100 (850 - 3920)	4800 (1470 - 6150)	4500 (1320 - 5530)
EE-luokka*		A	A	A	A	A+	A+
SEER*		5.5	5.3	5.4	5.1	5.6	5.6
Lämmityskapasiteetti *	W	2900 (820 - 3460)	2700 (800 - 3350)	3300 (880 - 4160)	3200 (850 - 4050)	4900 (1520 - 6590)	4900 (1470 - 6390)
Lämmitysteho		A	A	A	A	A	A
SCOP*		3.4	3.4	3.4	3.4	3.4	3.4
Kosteudenpoistokapasiteetti ** / ***	L / 24 h	24	24	26	26	41	41
Virrankulutus jäähdytstoiminnossa	kW	0.92	0.92	1.10	1.11	1.77	1.77
Virrankulutus lämmitystoiminnossa	kW	0.92	0.92	1.15	1.15	1.50	1.50
Vuotinen energiankulutus jäähdytstoimin-nossa / lämmitystoiminnossa	kWh	165 / 1187	175 / 1210	199 / 1373	222 / 1374	303 / 2000	281 / 2018
Viransyöttö	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Virta (nim.) jäähdyts/lämmitys	A	4 / 4	4 / 3.8	4.8 / 5.0	4.8 / 5.0	7.7 / 6.5	7.7 / 6.5
Suurin virta	A	9	9	11	11	12	12
Ilmanvirtaus **	m3/h	500/450/400	400/350/320	550/440/380	500/400/350	800/750/610	730/680/560
Huoneen koko enintään **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Sopivat alueet		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressorin typpi		pyörivä	pyörivä	pyörivä	pyörivä	pyörivä	pyörivä
Puhaltimen nopeus		3	3	3	3	3	3
Lämpötilansätimen alue	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Toiminta-alue	°C	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30
Käytö manuaalesti/mekaaniseesti/elektroni-sesti		Elektroninen kau-kosään	Elektroninen kau-kosään	Elektroninen kau-kosään	Elektroninen kau-kosään	Elektroninen kau-kosään	Elektroninen kau-kosään
Kaukosään, kyllä/eri		K	K	K	K	K	K
Ilmansuodatinyppi (-typit)		Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF	Seula, aktivihiili, 3M HAF
Kylmäaineen typpi / täytömärä		R410A / 730	R410A / 700	R410A / 800	R410A / 800	R410A / 1250	R410A / 1250
Kylmäaineen GWP		1975	1975	1975	1975	1975	1975
Kylmäineputken halkaisija,;neste - kausu	mm	6.35 / 9.53	Pikalitäntä	6.35 / 9.53	Pikalitäntä	6.35 / 12.7	Pikalitäntä
Paine, imu/poisto (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Sisäyksikön mitat (I x k x s)	mm	710x250x190	710x250x190	790x275x196	790x275x196	930x275x198	930x275x198
Ulkoyksikön mitat (I x k x s)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Sisäyksikön nettopaino	kg	7	13	8	14	9	14
Ulkoyksikön nettopaino	kg	30	30	30	30	35	35
Sisäyksikön bruttopaino	kg	9	15	10	16	12	19
Ulkoyksikön bruttopaino	kg	32	32	32	32	37	37
Sisäyksikön äänenpoinetas****	dB(A)	53	53	54	54	57	58
Ulkoyksikön äänenpoinetas****	dB(A)	62	62	61	61	65	65
Sisäyksikön sujaus	IP	IP20	IP20	IP20	IP20	IP20	IP20
Ulkoyksikön sujaus	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sulake		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  ** Viitteellinen arvo
  *** Kosteudenpoisto, lampötila 32 °C ja suhteellinen kosteus 80 %
  *** EN 12108-2008

Sähkölaitte iea saa havittä kotitalousjätteen mukana. Kierratlaite mahdollisuaksien mukaan. Tarkista tiedot kierratysmahdollisuksista paikallsilta viranomaisilta tai jalleenmyyjalta.

Ymparistotiedot: Tämlaite sisältaa Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattainen.

Tämä laite sisältaa R410A-kylmäinetta edellä olevan taulukon mukaisen märän. R410A-kylmäinetta eisaa vapauttaa ulkoilmaan. R410A on fluoroitu kasvihuonekaasu, Jonka GWP-indeksi on 1975.

Internet:

Uusimmat käytto-, asennusja huolto-ohjeet voitte ladata kotisivuiltamme; www.zibro.com

Dear Sir, Madam,
