BRUGSANVISNING SC3231 ZIBRO

Tillykke med købet af Zibro-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange År, hvis det bruges korrekt.

Læs davon brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget.

På vegne af producenten yder vi 2 Års garanti på alle materiale- og Produktionsfejl og 4 Års garanti på kompressoren. Vi haber, du fær glæde af dit airconditionanlæg.

Med venlig hilsen,

PVG Holding b.v.

Kundeserviceafdelingen

1. LAES BRUGSANVISNINGEN, FØR ANLæGGET TAGES I BRUG.
2. KONTAKT FORHANDLEREN, HVIS DU HAR SPÖRGSMÄL.

INDHOLD

A. SIKKERHEDSANVISNINGER
B. OVERSIGT OVER DELENE
C. DRIFTSTEMPERATUR
D. MANUEL BETJENING
E. BRUG AF FJERNBETJENING
F. OPTIMAL DRIFT
G. JUSTERING AF LUFTSTRÖMMENS RETNING
H. SÄDAN FUNGERER AIRCONDITIONANLÄEGGET
I. VEDLIGEHOLDELS
J. TIP TIL DRIFT
K. TIP TIL FEJLFINDING
L. GARANTIBETINGELSER
M. TEKNISKE DATA

LAES DENNE BRUGSANVISNING

I brugsanvisingen kan du finde mange gode råd om korrekt brug og vedligeholdelse af airconditionanlægget. Du kan finden mange svar på almindelige problemer i kapitlet Tip til fejlfinding. Hvis du forst gennemlæser kapitel K, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service.

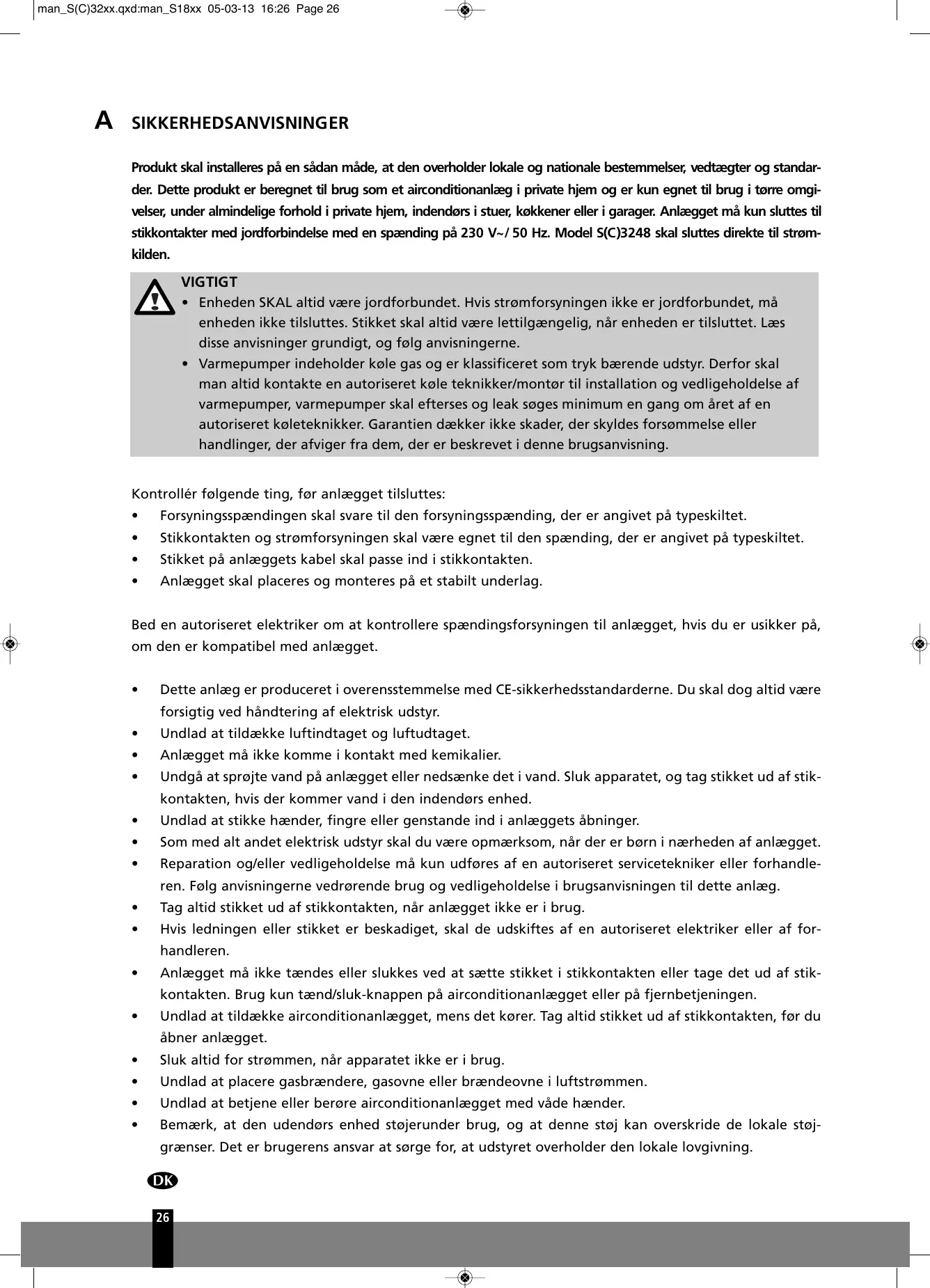

A SIKKERHEDSANVISNINGER

Produkt skal installereres på en södan@måde, at den overholder lokale og nationale bestemmelse, vedtægter og standarder. Dette produit er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, kækkener erller i garager. Anlagget mA kun sluttes til stikkontakter med jordforbindelse med en spænding på 230 V~/ 50 Hz. Model S(C)3248 skal sluttes direkte til strømkilden.

VIGTIGT

• Enheden SKAL altid vare Jord forbundet. Hvis strømforsyningen ikke er Jord forbundet, på encheden ikke tilsluttes. Stikket skal altid vare lettilgængelig,ningar enheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.
• Varmepumper indeholder kole gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret kole teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal efterses og leak søges minimum en gang om Året af en autoriseret koleteknikker. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i dette brugsanvisning.

• Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet.
  Stikkontakten og strømforsyningen skal ære egnet til den spænding, der er angivet på typeskiltet.
  Stikket pa anlaeggets kabel skal passage ind i stikkontakten.
  Anlagget skal placeres og monteres pa et stabilt underlag.

Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved handtering af elektrisk udstyr.
  Undlad at tildekke luftindtaget og luftudtaget.
  Anlægget må ikke komme i kontakt med kemikalier.
• Undgå at sprejte vand på anlægget eller nedsænke det i vand. Sluk apparatet, og tag stikket ud af stikkontakten, hvis derkommen vand i den indendørs enched.
  Undlad at stikke hænder, fingre eller genstande ind i anlæggets Åbninger.
  Som med alt andet elektrisk udstyr skal du vare opmaerkso, när der er børn i nærheden af anlaegget.
• Reparation og/eller vedligeholdelse mä kun udføres af en autorisret serviceteekniker erler forhandlaren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisingen til dette anlag.
• Tag altid stikket ud af stikkontakten, nár anlaegget ikke er i brug.
• Hvis ledningen eller stikket er beskadiget, skal de udskiftes af en autoriseret elektriker eller af forhandleren.
• Anlægget på ikke tændes eller slukkes ved at nætte stikket i stikkontakten eller tage det ud af stikkontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.
• Undlad at tildekke airconditionanlægget, mens det kører. Tag altid stikket ud af stikkontakten, voor du abner anlægget.
  Sluk altid for strømmen, nár apparatet ikke er i brug.
  Undlad at placere gasbrændere, gasovne erler brændeovne i luftstrømmen.
  Undlad at betjene aller berore airconditionanlaegget med vade hender.
• Bemærk, at den udendørs enchod støjerunder brug, og atijke stoj kan overskride de lokale stogjgrænser. Det er brugerens ansvar at sorge for, at udstyret overholder den lokale lovgivning.

DK

• Dette apparat er/DDke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske ell mentale evner, ellr som mangler erfaring og viden, med minre de har fæt supervision ell instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.
  Børn bo r vare under opsyn, sa det sikres, at de/DDke leger med apparatet.
  Det frarades at opholde sig i den direkte Luftstrom.
• Drik aldrig afløbsvandet fra airconditionanlægget.
  Anlagget kan ikke modificeres. Isolerings materialerne på rør og øvrige dele skal forblive.

VIGTIGT!

• Brug aldrig enheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.
• Hvis anvisningerne ikke følges, kan enhedens garanti bortfalde.

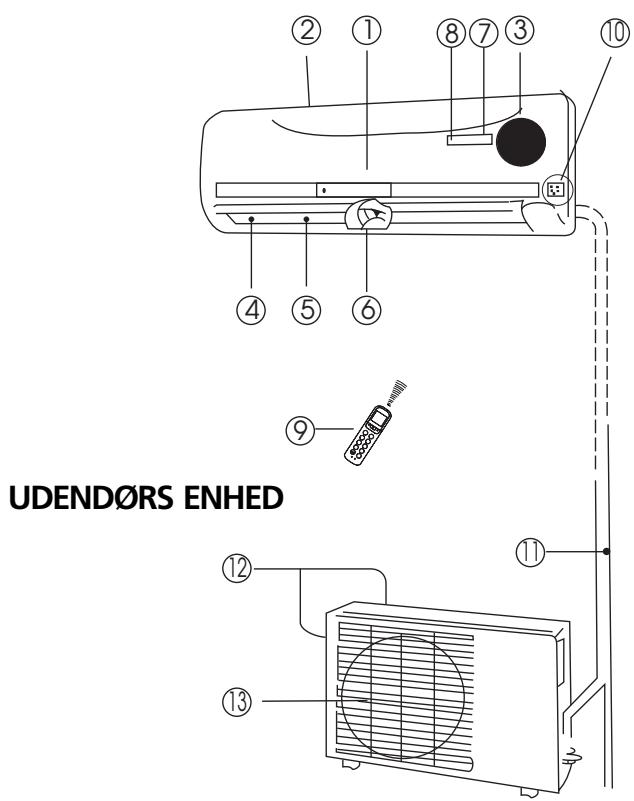

B OVERSIGT OVER DELENE

INDENDØRS ENHED

Indendors enhed

① Frontpanel
② Luftindtag
③ Luftfilter (bag frontpanelet)
④ Luftudtag
(5) Vandret luftstrist
⑥ Lodret luftspjaeld
⑦ Display
⑧ Modtager til fjernbetjeningssignal
(9) Fjernbetjening (nærmere beskrivelsefindes i kapitel E)
⑩ Knap til manuel betjening (Auto/cool)

Udendørs enhed

⑪ Tilslutningsrør, aflobsslange (S32xx Tilslutningsrør medfølger ikke)
② Luftindtag (pá sider og pá bagsiden)
③ Luftudtag

Driftsindikatorerne blinker hurtigt (fem gange pr. sekund), när sikkerhedsfungtionerne aktiveres.

BEMARK!

Alle billed der i donne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

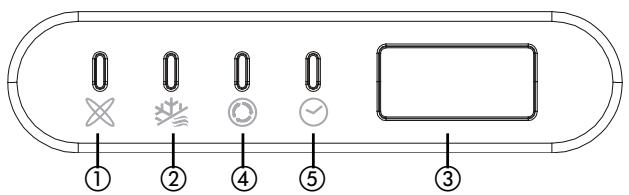

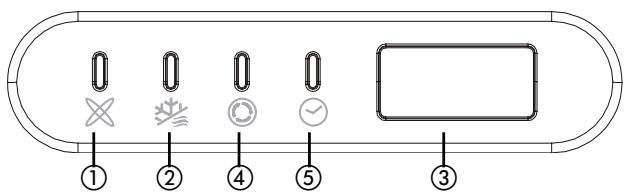

FUNKTIONSINDIKATOR PÄ DEN INDENDÖRS ENHEDS DISPLAY

① AUTO-indikator

Denne indicator lyser, nár airconditionanlægget kør er i auto-tilstand.

② Afrimningsindikator

Denne indicator lyser,'nar airconditionanlæggets afrimningsfungkton starter automatisk,ller när varmluftsstyringsfungkctionen aktiveres ved brug af varmefunktionen.

(3) Temperaturindikator

Denne indicator viser temperaturindstillingerne, när airconditionanlægget kører.

④ Driftsindikator

Denne indicator blinker, nár anlægget tændes, og lyser, nár anlægget er i drift.

⑤ Timerindikator

Denne indicator lyser, nár timeren er indstillet til at taende eller slukke.

C DRIFTSTEMPERATUR

Afkøling, opvarmning og affugtning er mest effektiv ved følgende indendørs- og udendørstemperaturer.

Temperatur Funktion	Afkøling	Opvarmning	Affugntingsdrift
Rumtemperatur	17°C - 32°C	10°C - 30°C	17°C - 32°C
Udendørstemperatur	0°C - 50°C	-15°C - 30°C	0°C - 50°C

FORSIGTIG

• Hvis airconditionanlægget anwendes ved andre forhold end ovenstående, kan visse sikkerhedsfunktioner blive aktiveret, hvilket fær anlægget til at fungere unormalt.
• Relativ luftfugtighed i rummet på under 80% . Hvis airconditionanlægget kør er i et rum med en relativ luftfugtighed på over 80% , kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed.
• For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke døre og vinduer, nær du bruger kølings- eller varmefunktionen.

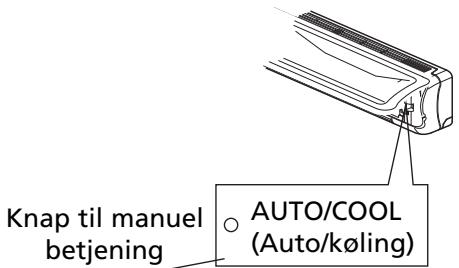

D MANUEL BETJENING

Airconditionanlægget kan betjenes manuelt på delve anlægget aller med den medfolgende fjernbetjening. Betjening med fjernbetjeningen er beskrevet i kapitel E, "Brug af fjernbetjening". Nár airconditionanlægget betjenes,uden fjernbetjeningen,kan der kun anvendes auto-tilstand.Folg nedenstående anvisninger for at betjene anlægget,uden fjernbetjening:

1. Åbn frontpanelet, og løft det op i en vinkel, til det klikker på plads.
2. Tryk én gang på knappen til manuel betjening (10) for at starte drift i auto-tilstand.
3. Luk panelet ved at trykke det på plads i den oprindelige position.

FORSIGTIG

• Når du trykker på knappen til manuel betjening, skiftes der mellem følgende driftstilstande i nævnte rækkefolge: auto, køling, fra.
• Tryk to gange på knappen for at skifte til tvunget afkøling after 5 sekunder. Denne tilstand anwendes kun til testformål.
  Tryk tre gange pa knappen for at slukke for airconditionanlægget.
• Fjernbetjeningens Funktion aktiveres igen ved at bruge fjernbetjeningen direkte.

BEMAERK!

• Ret altid fjernbetjeningen mod modtageren på den indendørs enhed, og sorg for, at der ikke er forbinderer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.
• Afstandenden mellem fjernbetjeningen og anlaegget ma(Maximalt vare 6-7 meter.

BEMARK!

Hold fjernbetjeningen, sä dens signal kan nä enhedens modtager. Hvis du har valgt timerdrift, sender fjernbetjeningen automatisk et signal til den indendørs enched på det indstillede tidspunkt. Hvis du holder fjernbetjeningen, sä signalet ikke overføres korrekt, kan der være en forsinkelse på op til 15 minutter.

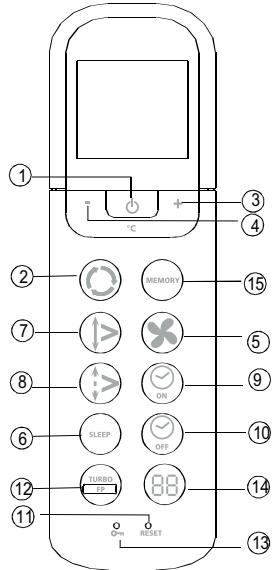

Oversigt over Funktionsknapperne på fjernbetjeningen

fig. 1

① Knappen On/Off (Tænd/sluk): Tryk på这部分 knap for at starte anlagget. Tryk på knappenigen for at standse anlagget.
(2) Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefolgen auto, koling, affugtning, varme og ventilator som vist på nedenstående figur:

③ Knappen + : Tryk på这部分 knap for at øge indstillingen for indendørsttemperaturen til 30^
④ Knappen - : Tryk på这部分 knap for at reducere indstillingen for indendørstemperaturen til 17^
Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefolgen Auto, Lav, Middel, Hoj og tilbage til Auto. När du vælger auto-ller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den.
⑥ Knappen SLEEP: Tryk på这部分 knap for at skifte til energibesparende tilstand. Tryk på knappenigen for at annullere. Denne Funktion kan kun anvendes i forbindelse med tilstandene COOL, HEAT og AUTO (henholdsvis koling, varme og automatisk) og opreholder den mest behagelige temperatur.

BEMAERK! Hvis enheden kører i driftstilstanden SLEEP, annulleres den, hvis der trykkes pa den,anden knap

⑦ Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappenigen for at stoppe drejningen.

Knappen Air Direction (Luftström): Tryk på这部分 knap for atændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkelændres med 6 grader for hvert tryk på knappen. När luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets kole- og varmeeffekt,ændres drejningsretningen automatisk. Der vises ikke noget symbol på displayet,ær du trykker på这部分 knap.
⑨ Knappen Timer On (Timeraktivering): Tryk på这部分 knap for at aktivere automatisk timerstyret drift. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram.
Knappen Timer Off (Timerslukning): Tryk på这部分 knap for at aktivere automatisk timerstyret slukning. Hver tryk på knappen lægger 30 minutter til det automatiske timerprogram. När displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram.
⑪ Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og Funktionerne stilles tilbage til de oprindelige indstillinger.
⑫ Knap til forebyggelse af frost indendrs/Knappen TURBO: Hvis du trykker pa donne knap i tilstanden COOL, skifter airconditionanlægget til kraftig afkøling. Tryk igen for at annullere functioren TURBO.: Nár der trykkes pa donne knap (> 2 sekunder), gär eheden i frostforebyggelsestilstand. Enheden tilssidesætter indstillingen for indendorstemperatur og stiller temperaturen til ca. 8^. Pa den mäde forebygges dannelse af frost indendrs, nar det er koldt, med det lavest mulige energiforbrug. Nár dette tilstand er valgt, viser displayet pa den indendrs enhed "FP". Knappen kan kun betjenes, nár opvarmningsfunktionen er aktiveret. Tryk pa knappen igen for at deaktivere frostforebyggelsestilstand.
Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjeningen kan ikke bruges til andre Funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK.
Knappen LED DISPLAY: Tryk på这部分 knap for at rydde taldisplayet på airconditionanlægget. Tryk på den对其进行aktivere det (gælder ikke for enheder utden这部分 Funktion).
Knappen MEMORY: Denne knap anwendes til at gendanne standardindstillingen fra fabrikken eller til at fortsette med en indstilling, der er gemt i hukommelsen.

• Hvis brugeren endnu ikke har programmeret fjernbetjeningen, står fabriksindstillingen til automatisk drift ved 24^ med automatisk ventilatorhastighed. Når du trykker på knappen MEMORY, skifter apparatet indstilling til automatisk drift ved 24^ med automatisk ventilatorhastighed
• Når brugeren har æendret indstillingen after eget önske (f.eks. varme, lav ventilatorhastighed og 25 °C), kan dette brugerindstilling gemmes i fjernbetjeningens hukommelse ved at trykke på knappen MEMORY i mere end 2 sekunder.
• Når den indendørs enchod står i en tilfældig indstilling, skifter den indendørs enched til den indstilling, der er gemt i fjernbetjeningens hukommelse,ningartrykkespnknappen MEMORYi minre end 2 sekunder

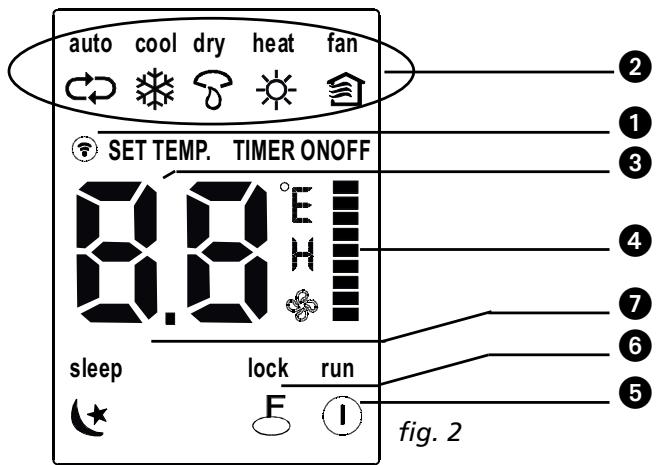

Oversigt over indicatorerne på fjernbetjeningen og deres Funktion

Display

① Sendeindikator: Denne indicator lyser, när fjernbetjeningen sender et signal til den indendørs enhed.
② Indikator for driftstilstand: Når du trykker på knappen MODE, vises den aktuelle driftstilstand - AUTO COOL, DRY, HEAT (kun enheder med VARMEPUMPE), FAN.
③ Indikator for temperature/timerdisplay. I dette område vises den indstillede temperature (17^ 30^) . I tilstanden FAN vises der/DDne noget. I tilstanden TIMER vises ON- og OFF-indstillingerne for timeren.
④ Ventilatorhastighedsindikator: Tryk på knappen FAN SPEED for at vælgde den ønskede ventilator hastighedsindstilling (Automatisk - lav - mellem - høj). Dit valg vises i LCD-vinduet med undtagelse af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO, Near driftstilstanden enten er AUTO eller DRY (affugtning).
⑤ ON/OFF-indicator: Dette symbol vises, när du tænder for encheden vha. fjernbetjeningen, og forsvinder, när du slukker for encheden. Tryk på knappen ON/OFF for at rydde displayet.
(6) Laseindikator: LOCK-displayet vises,ningar du trykker på knappen LOCK. Tryk på knappen LOCK for at ryddedisplayet.
⑦ Dvaledisplay: Vises på displayet i dvaletilstand (SLEEP). Tryk på knappen SLEEP, for at fjerne dvaledispla-yet.

BEM/ERK!

For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

Brug af fjernbetjeningen

Isaetning/udskiftning af batterier

Brug to alkaliske batterier (AAA/LR03).

Brug aldrig genopladelige batterier.

1. Fjern batteridaekslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dakslet.
2. Isæt nye batterier, og sorg for, at polerne, (+) og (-), vender korrekt.
3. Sæt dækslet på iven ved at skubbe det på plads.

BEMÆRK!

• När batterierne fjernes, slettes alle programmerede indstlinger i fjernbetjeningen. När der er istat nye batterier, skal fjernbetjeningen programmeresigen.
• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.
• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.
• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 maneder.
• Udskift batterierne,ningar den indendors enhed ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke tændes.
• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

AUTOMATISK drift

När airconditionanlægget er driftsklart (kontroller, at apparatet er sluttet til, og om der er strøm), skal du tænde for det. Driftsindikatoren på displayet på den indendørs enched begynder at blinke.

1. Brug knappen Mode (Indstilling) til vaelge Auto.

2. Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.

3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den indendørs encheds display tændes. Driftstilstanden er auto. Ventilatorhastigheden styres automatisk.

4. Tryk på knappen On/Off (Tænd/sluk)对其进行 at standse anlagget.

BEMAERK!

• I auto-tilstand vælger airconditionanlageget selv tilstanden køling, ventilator, varme eller affugtning på baggrund af forskellen mellem den faktiske temperatur i rummet og den temperatur, der er indstillet på fjernbetjeningen.
• Hvis auto-tilstand/DDIke giver en behagelig temperatur, kan du vaelge den onskede tilstand manuelt.

KOLE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilssidesætte indstillingerne ved at vælgte tilstanden køling, affugtning, varme (kun encheder med VARMEPUMPE) eller ventilator ved hjælp af knappen ②.
2. Tryk på knappen + eller - (knappen ③ aller ④) for at indstille den ønskede rumtemperatur.
3. Tryk på knappen Fan (Ventilator) ⑤ for at vælgve ventilatortilstanden Auto, Høj, Middel eller Lav.
4. Tryk på knappen On/Off (Tænd/sluk) ① Driftsindikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) ① ingen for at standse anlægget.

BEMAERK!

Ventilatoriststand kan/DDIe bruges til at styre temperaturen. I donne tilstand kan du kun vaelge trinene 1, 3 og 4.

AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) ② for at vælgé affugntingstilstanden.
2. Tryk på knappen + eller - (③ aller ④) for at indstille den ønskedete temperatur.
3. Tryk på knappen On/Off (Tænd/sluk) ①. Driftsindikatorerne tændes, og airconditionanlageget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) ① ingen for at standse anlageget.

BEMAERK!

På grund af forskellen mellem den temperatur, der er indstillet på encheden, og den faktiske rumtemperatur vil airconditionanlageget i affugtningstilstand oftest køre utden kole- og ventilatorfunktion.

TIMERDRIFT

Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (⑨ og ⑩) bruges til at indstille, hvørnår timeren skal tænde og slukke for anlagget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sādan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) ⑨. Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for start af anlagget, og symbolet "h" vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.
1.2 Tryk på knappen Timer On (Timeraktivering) ⑨对其进行 at bekræfte det ønskede starttidspunkt.
1.3 När du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

2. Sādān indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) ⑩. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlagget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.
2.2 Tryk på knappen Timer Off (Timerslukning) ⑩igen for at bekraefte det ønskede stoptidspunkt.
2.3 Når du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

Eksempel på timerindstilling

Airconditionanlaegget skal starte om 6 timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet "h" vises på displayet
2. Tryk på knappen TIMER ON for at vise "6:0h" på displayet
3. Vent et sekund, hvorefter det digitale display viser temperaturen ingen. Indikatorlampen "TIMER ON" lyser, og Funktionen er aktiveret.

Kombineret timer

(indstilling af bade ON- og OFF-timere smtidig)

Denne Funktion er practisk, när du vil stoppe airconditionanlægget, när du er gæt i seng, og starte det igen om morgenen, nä du vågner, ellerkommen hjem igen.

Eksempel:

Airconditionanlagget stoppes 2 timer og starter igen 10 timer after den indstillede start.

1. Tryk på knappen TIMER OFF.
2. Tryk på knappen TIMER OFF igen for at se "2.0h" på TIMER OFF-displayet
3. Tryk på knappen TIMER ON
4. Tryk på knappen TIMER ON iven for at vise "10h" på TIMER ON-displayet
5. Vent et sekund, hvorefter det digitale display viser temperaturen ingen. Indikatorlampen "TIMER ON OFF" lyser, og Funktionen er aktiveret.

BEMARK!

• Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).
• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.
• Den indstillede timertid er relativ. Det vil sige, at den måles i forhold til det aktuelle tidspunkt.

ADVARSEL!

• Fjernbetjeningen pågressive komme i kontakt med væske.
• Fjernbetjeningen pågressive udsættes for höje temperaturer og stråling.
• Modtageren på den indendørs enched på ikke udsættes for direkte sollys, da det kan medføre Funktionsejrl.
• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) smtidig.

F OPTIMAL DRIFT

For at opnå optimal drift skal nedenstående overholds:

• Justér luftströmmens retning korrekt, sä den/DD er rettet direkte mod personer.
• Justér temperaturen, sä det optimale komfortniveau opnås. Anlagget mä ikke indstilles til for hóje temperaturer.
  Luk dre og vinduer, da den onskede effekt i modsat fald kan blive reduceret.
• Brug knappen TIMER ON (Timeraktivering) på fjernbetjeningen til at vælgde det tidspunkt, du vil have airconditionanlægget til at starte.
  Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe airconditionanlæggets effekt og medfrole driftsstop. Sorg for, at der ikke er forbinderer, som blokerer luftstrømmen. Luftstrømmen skal kinne naguhindret rundt i hele rummet. Luftstrømmen skal ogsa kinne nag airconditionanlægget uhindret.
• Rengør luftfiltret jegnligt, da kole- eller varmeeffekten ellers kan blive forringet. Det anbefales at ren-gore filtrene hvr,anden uge.
  Anlagget ma ikke anvendes med det vendrette luftspjæld i lukket tilstand.

G JUSTERING AF LUFTSTRÖMMENS RETNING

• Luftstrømmens retning skal justeres korrekt, da der ellers kan opstå ubehag eller uens lufttemperatur i rummet.
• Justér det vandrette luftspjæld ved hjælp af knappen ⑧ på fjernbetjeningen.
• Justér det lodrette luftspjæld manuelt.

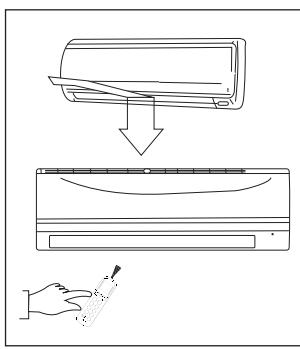

Justering af den vandrette luftstrøms retning (op-ned)

Airconditionanlægget justerer automatisk den vandrette luftstrøms retning after driftsfunktionen.

Sádan indstilles den vandrette luftstrøms retning

Denne procedure skal udfores, mens enheden kører. Tryk på knappen Air Direction (Luftstrøm) ⑧ på fjernbetjeningen, indtil luftspjældet har den ønskede retning.

• Justér den vandrette luftstrøms retning til den ønskede retning.
• I nedenstående procedure justeres den vandrette luftstrøms retning automatisk til den retning, du indstillede luftspjældet til ved hjælp af knappen Air Direction (Luftstrøm).

Sádan indstilles den lodrette luftstrøms retning (venstre - hjore)

Justér det lodrette luftspjæld manuelt ved hjælp af händtaget til venstre eller højre for det armen på det lodrette luftspjæld (afhængig af model). Mens airconditionanlægget kører, og det lodrette luftspjæld stär i en bestemt position, skal du flytte händtaget til venstre (eller[højre, afhængig af model) for luftudtaget til den ønskede position.

FORSIGTIG!

Pas på ikke atkommen til at berøre ventilatoren bag de lodrette luftspjæld!

Sádan drejes luftstrømmens retning automatisk (op-ned)

Denne procedure skal udfores, mens anlagget korer.

Tryk pā knappen Swing (Drej) ⑦ pā fjernbetjeningen.
- Funktionen afbrydes ved at trykke på knappen Swing (Drej) ⑦igen. Tryk på knappen Air Direction (Luftstrøm) ⑧for at lase luftspjældet i den ønskede position.

FORSIGTIG

• Knappen Air Direction (Luftström) og knappen Swing (Drej) er deaktiveret,ningar airconditionanlægget ikke er i drift (herunder øgsåningar der er indstillet et timer-starttidspunkt).
• Airconditionanlægget违法犯罪
• Airconditionanlægget违法犯罪
• Airconditionanlægget违法犯罪
• Det vendrette luftspjældmökke justeres manuelt. Brug altid knappen Air Direction (Luftstrøm) ⑧ eller knappen Swing (Drej) ⑦. Hvis luftspjældet justeres manuelt, kan det medføre Funktionsejl under driften. Hvis der opstår fejl ved luftspjældet, skal airconditionanlægget straks stoppes og genstartes.
• När airconditionanlageget startes, umiddelbart after det har været stoppet, kan det ske, at det vendrette luftspjæld Först bevæger sig after ca. 10 sekunder.
• Abningsvinklen på det vandrette luftspjæld på ikke对不起 for lille, da køle- eller varmeeffekten i modsat fald nedsettes på grund af det begrænsede luftstrømningsområde.
• Anlægget违法犯罪
• Anlagel
• Anlagel
• Anlagel
• Anlagel
• Anlagel
• Anlagel
• Nár airconditionanlægget tilsluttes (første gang), kan der forekommen stoj fra det vandrette luftspjæld i 10 sekunder. Dette er helt normalt.

H SÄDAN FUNGERER AIRCONDITIONANLæGGET

KOLING

VARME

AFFUGTNING

AUTOMATISK DRIFT

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbet-jeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTILATOR, afhængigt af hvilken temperatur du har indstillet damit rumtemperaturen.
• Airconditionanlageget styrer automatisk rumtemperaturen, sö den holdes omkring det temperaturpunkt, du har indstillet.
• Hvis AUTO-tilstand/DDke giver en behagelig temperatur, kan du vaelge de ons-kede indstillinger manuelt.

DVALE/ØKONOMIDRIFT

• Når du trykker på knappen SLEEP (Dvale) ⑥ under KØLING, OPVARMNING eller AUTOMATISK drift, øger (køling) eller reducerer (varme) airconditionanlægget automatisk temperaturen med 1^ C pr. time. Den indstillede temperatur er fast after 2 timer. After 5 timer stopper anlægget. Ventilator-hastigheden styres automatisk.

AFFUGTNINGSDRIFT

• I affugtningstilstand vælger airconditionanlægget automatisk affugtnings-funktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.
• Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktive-ring af kolefungtionen eller ventilatoren. Ventilatorhastigheden styres automatisk.
• Under normal drift affugter airconditionanlaegget och lauften.

BEMAERK!

När airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat mål er en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhängigt af hvör meget fugt der produceres i rummet (madlavning, mensesker mv.)

VEDLIGEHOLDELS

ADVARSEL!

Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten for rengøring.

Rengoring af den indendors enhed og fjernbetjeningen

FORSIGTIG

• Tör den indendörns enchod og fjernbetjeningen af med en tør klud.
• Hvis den indendørs enched er meget snavset, kan du bruge en klud, der er vredetHardt op i koldt vand.
• Den indendørs encheds frontpanel kan tages af og rengøres med vand. Tør after med en tør klud.
• Brug/DD: er er forbhandlet med kemikalier, aller en stoveklud til at rengore encheden.

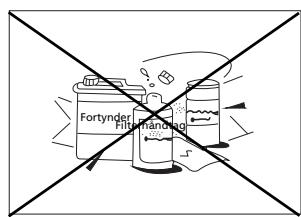

• Brug ikke benzin,fortynder,polermiddelller lignende oplosningsmidler til rengøring.Disse midler kan få plastoverfladen til at revne eller deformere.

Rengoring af luftfilteret

Et tilstoppet luftfilter reducerer anlæggets koleeffekt. Filteret skal rengøres hv er anden uge.

1. Løft panelet på den indendørs enhed op til en vinkel, hvor det stopper med et klik.

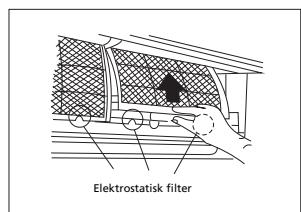

2. Tag fat i luftfilterets händtag, og løft det en smule opad for at tage det ud af filterholderen. Træk det derefter nedad.

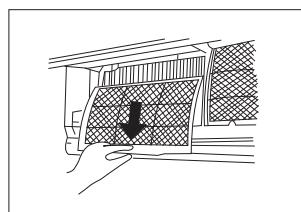

3. Tag skærmfilteret af den indendørs enhed.

4. Rengør skærmfilteret haver,anden uge.

5. Rengør skærmfilteret med en støvsuger eller med vand.

6. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubeha-gelig lugt,ningar det forst er beskidt.Pa det tidspunkt skal filteret udskiftes (fas hos forhandleren). Det anbefales at skifte dette filter to gange om Året.

Det gronne 3M HAF-filter viser klare tegn på at vår beskidt på og i filteret,ningar det er beskidt. När filteret er blevet beskidt, kan det ikke rengøres og skal udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter to gange om Året.

Nyt filter

Det anbefales at udskifte filteret

1. När det aktive kulfilter og 3M HAF-filteret i filterholderen på skærmfilterer er brevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget.
2. Kontroller, at filterer er helt tört og intakt, for du sætter det tilbage i eheden.
3. Sæt luftopfriskningsfilteret på pladsigen.
4. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filret på plads.

Vedligeholdelse

Hvis enheden skal kore i tomgang i lang tid, skal du gore som folger:

1. Lad ventilatoren kore i cirka 6 timer, for at anlagget kan tørre indvendigt.
2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Ved anvendelse af model S(C)3248 skal strømmen afbrydes. Tag batterierne ud af fjernbetjeningen.
3. Den udendørs enchod kræver jævnlig vedligeholdelse og rengøring. Dette mA kun gores af en autoriserret airconditiontekniker.

Kontrol f#r drift

• Kontroller, at ledningerne ikke er defekte eller frakoblede.
• Kontroller, at luftfilteret er monteret.
• Kontroller, at luftindtaget aller luftudtaget jetzt er blokeret, hvis airconditionanlægget jetzt har vaeret brugt i længere tid.

FORSIGTIG

• Undgå at berøre enhedens metaldele,ningar filteret tages ud. Der er risiko for personskade ved handtering af de skarpe metalkanter.
• Brug/DD: vand til indvendig rengoring af airconditionanlaegget. Hvis anlaegget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød.
• Nár anlaegget rengøres, skal du først kontrollere, at strømmen og relæet er slæt fra.

Nedenstäende hændelser kan forekomme under almindelig drift.

1. Beskyttelef airconditionanlaegget.

Kipssohalytse

• Kompressoren kan/DDke genstartes i de fpreste 3 minutter, after at den er stoppet.

Nlifkngf Idclft

Anlagget er konstrueret til ikke at blæse kold luft i varmetilstand,ningar den indendørs varmeveksler er i en af nedenstående tre tilstande, og den indstillede temperatur ikke er næt.

A) Nár opvarmning netop er startet.
B) Under affirming.
C) Ved opvarmning med lav temperatur.

Ariming

• Den indendørs eller udendørs ventilator kører ikke under afrimning.
• Der kan dannes rim på den udendørs enhed under en varmecyklus,ningar udetemperaturen er lav, og fug-tigheden er høj, hvilket nedsjetter airconditionanlæggets varmeeffekt.
• I donne tilstand holder airconditionanlægget med mellemrum op med at varme og pâbegynder automatisk afrimning.
• Afirmningstiden varierer mellem 4 og 10 minutter, alt after hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enchod.

2. Derkommen hvid damp ud af den indendors enhed.

• Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køletilstand i et indendørs miljø med hj relativ luftfugtighed.
• Der kan dannes hvid damp på grund af den fugt, der opstår forbindelse med afrimningsprocessen, hvis airconditionanlægget genstarter i varmetilstand after afrimning.

3. Lav stoj i airconditionanlaegget.

• Du kan muligvis hore en lav hvislende lyd,ningar kompressoren korer erer netop er stoppet.Det er lyden af kolemidlet, som cirkulerer erer stopper med at cirkulere.
• Du kan ogsa hore en lav pibende lyd, Near kompressoren korer erer netop er stoppet. Det skyldes varmeudvidelse og kuldesammentrækning af plastdelene i anlagget, Near temperaturen ændres.
• Du kan muligvis hore en lyd, Near luftspjeldet vender tilbage til udgangspositionen, Near strømmen slåstil.

4. Der blæses stov ud fra den indendørs enhed.

• Dette er normalt,ningar conditionanlagget ikke har været brugt i længe tid, eller forste gang, det bruges.

5. Derkommen en mærkelig lugt fra den indendørs enchod.

Dette skyldes, at den indendors enhed afgiver lugte fra byggematerialier, mobler aller rog.

6. Airconditionanlaegget gär i ventilatortilstand fra kole- eller varmetilstand.

pressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter ingen,ningar indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

1. Der kan dannes vandrabrøp overfladen af den indendørs enched, nr koling udfores i et rum med en høj relativ luftfugtighed (over 80%). Juster det vandrette luftspjæld til den maksimale position for luftudblæsning, og vælg ventilatorhastigheden Høj.

8. Varmetilstand

• Varmepumpen udnytter varmen, der er i udeluften, ved at blæse udeluften gennem udedelen. Da kølemidlet er meget koldt vil den gennem strømmende luft opvarme rørene i udedelen og kølemidlet optager varmen og sender den videre i rørende der forbinder udedel og indeedel, og varmen blæses ud fra indeedelen. Når temperaturen ude falder, vil virkningsgraden falde tilsvarende. Dette vil samtidig betyde, at den afgivne varmeeffekt i forhold til forbrugt strøm bliver reduceret. Hvis det ikke er muligt at opna en tilstrækkelig varmeeffekt fra varmepumpen, anbefales det at supplere varmen med en alternativ opvarming.

I tilfælde af strømsvigt under drift standser anlaegget helt.

Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget starter automatisk, nár strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

10. Sporing af kolemiddellaekage

Klimaanlagget er udstyret med et system til sporing af kolemiddellækage.

När den udendørs ench ed registrarer en mangel på kølemiddel, stopper klimaanlægget, og den indendørs ench viser alarmen EC i displayet.

Genstart ikke klimaanlægget,år diesen alarm opstår, menkontakt leverandøren.

K TIP TIL FEJLFINDING

Funktionsfejl og løsninger

PROBLEM

Stop straks airconditionanlægget, hvis der opstár en af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren.

• Det sker ofte, at sikringen springer eller relaet udloses.
• Der er trængt fremmedlegemer eller vand ind i airconditionanlaegget.
• Fjernbetjeningen fungerer ikke eller fungerer unnormalt.
  Andre unormale situationer.
• Driftsindikatoren blinker 5 gange i sekundet, ogsa after at strommen har vær et slæt fra og er slæt til ingen.

Problem	Arsag	Løsning
Enheden starter ikke.	Strømafbrydelse	Vent, til strømmen vender tilbage.
	Stikket kan+vare blevet trukket ud af stikkontakten.	Kontrollér, at stikket sidder korrekt i kontakten.
	Der er sprunget en sikring.	Udskift sikringen/nulstil relæet/nulstil afbryderkontakten.
	Batteriet i fjernbetjeningen er opbrugt.	Udskift batteriet.
	Afstanden mellem fjernbetjeningen og modtageren på den indendørs ench ed er større end 6-7 meter, eller der er/DDke fri passage for signalet mellem fjernbetjeningen og modtageren.	Gør afstandenindre. Fjern eventuelle forbinderer. Ret fjernbetjeningen mod modtageren på den indendørs enched.
	Den tid, som er indstillet med timeren, er forkert.	Vent,ller annuller timerindstellingen.
Enheden stopper og starter ikkeigion	Mulig mangel på kølemiddel	Kontakt leverandøren
Enheden køler eller varmer ikke rummet+SærligGNUdt, selvom derkommen luft ud af airconditionanlægget.	Temperaturen er indstillet forskert.	Indstil temperaturen korrekt. Du kaninne de ndetaljeret beskrivelse i kapitel E, "Brug af fjernbetjeningen".
	Luftfiltret er blokeret.	Rengør luftfilteret.
	Døre erller vinduer i rummet er Åbne.	Luk øre og vinduer.
	Luftfindtaget erller luftudtaget på den indendørs erller den udendørs ench ed er blokeret.	Fjern første eventuelle blokeringer, og genstart derefter encheden.
	Kompressorens 3-minutters beskyttesforsinkelse er aktiveret.	Vent.
	Afrimning af den udendørs ench ed i gang.
Ventilatorhastighedenkan ikke øndres	Airconditionanlægget er i auto-tilstand.	Ventilatorhastigheden kan kun øndres i varme-, køle- og ventilatortilstand.
	Airconditionanlægget er i affugtningstilstand.
Temperaturindikatoren vises ikke.	Airconditionanlægget er i ventilatortilstand.	Temperaten kan/DDke indstilles i ventilatortilstand.

Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om Funktionsejlen somt anlæggets model.

BEMAERK!

Anlagget ma kun repareres af en autoriseret airconditiontekniker.

L GARANTIBETINGELSER

Airconditionanlægget leveres med 4 Års garanti på kompressoren og 2 Års garanti på øvrigekomponenter, med virkning fra købsdatoen. Der gælder følgende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.
2. Reparation aller udskiftning af componenter inden for garantiperioden medforer ikke en forlængelse af garantiperoioden.
3. Garantien bortfalter, hvis der er fortaget ændringer af anlagget, hvis der monteret ikke-originale dele, eller hvis der er udført reparation af tredjemand.
4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er/DDekket af garantien.
5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede kobsfaktura, og hvis der/DDke er foretaget ændringer af anlagget.
6. Garantien dækker ikke skader, der skyldes forsommelse eller handlinger, der afviger fra dem, der er beskrevet i dette brugsanvising.
7. Omkostninger og risiko ved transport af airconditionanlægget aller dets deli bares altid af køberen.
8. Skader, der er opstät som følge af, at der/DD he har været anvendt et egnet Zibro-filter, er/DD ke daekket af garantien.
9. Tab og/eller lækage af kølemiddel som følgge af inkcompetent montering eller demontering af enhederne og eller montering eller demontering udført af/DDke teknsk kynlige personer er/DDekket af garantien. Skader på encheder, som monteres, tilsluttes og/eller afmonteres på en måde, som/DDke er i overensstemmelse med gældende lokale love og/eller regler, og/eller som/DDke er i overensstemmelse med retningslinjerne i dette brugsanvisning, er/DDekket af garantien.

Kontakt forhandleren, hvis der/DDke kan findes en Iosning ved hjælp af donne vejledning. Hvis det mod for- ventning skulle blive nodvendigt at demontere encheden, skal du sikre, at demontering

altid foretages af teknisk kyndige og autoriserete personer og i overensstemmelse med lokale love og regler.

Model		S 3225	SC 3225	S 3231	SC 3231	S 3248	SC 3248
Type at airconditionanlaeg		Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag
Kolekapacitet *	W	2500 (820 - 3370)	2500 (790 - 3280)	3100 (880 - 4040)	3100 (850 - 3920)	4800 (1470 - 6150)	4500 (1320 - 5530)
Energiklasse*		A	A	A	A	A+	A+
SEER*		5.5	5.3	5.4	5.1	5.6	5.6
Varmekapacitet*	W	2900 (820 - 3460)	2700 (800 - 3350)	3300 (880 - 4160)	3200 (850 - 4050)	4900 (1520 - 6590)	4900 (1470 - 6390)
Varmeklasse		A	A	A	A	A	A
SCOP-faktor*		3.4	3.4	3.4	3.4	3.4	3.4
Aflugtningskapacitet ** / ***	L / 24 h	24	24	26	26	41	41
Stromforbrug ved køling	kW	0.92	0.92	1.10	1.11	1.77	1.77
Stromforbrug ved opvarmnng	kW	0.92	0.92	1.15	1.15	1.50	1.50
Årligt energiforbrug ved køling / opvarmnng	kWh	165 / 1187	175 / 1210	199 / 1373	222 / 1374	303 / 2000	281 / 2018
Stromforsyning	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Stromstyrike (nom.) ved køling/opvarmnng	A	4 / 4	4 / 3.8	4.8 / 5.0	4.8 / 5.0	7.7 / 6.5	7.7 / 6.5
Maks. stromstyrike	A	9	9	11	11	12	12
Luftgennemstromming **	m3/h	500/450/400	400/350/320	550/440/380	500/400/350	800/750/610	730/680/560
Ved rum på op til **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Egnede regioner		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresssortype		Rotationskompressor	Rotationskompressor	Rotationskompressor	Rotationskompressor	Rotationskompressor	Rotationskompressor
Ventilatorhastigheder		3	3	3	3	3	3
Temperaturområde	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Driftsområde	°C	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30
Betjening, manuel/mekanism/elektronisk		Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening
Fjembetjening, Ja/nej		J	J	J	J	J	J
Luftfiltertype(r)		Skærm, aktiv kul, 3M HAF	Skærm, aktiv kul, 3M HAF	Skærm, aktiv kul, 3M HAF	Skærm, aktiv kul, 3M HAF	Skærm, aktiv kul, 3M HAF	Skærm, aktiv kul, 3M HAF
KolemiddelteType/fyldning	K / g	R410A / 730	R410A / 700	R410A / 800	R410A / 800	R410A / 1250	R410A / 1250
GWP Kolemiddel		1975	1975	1975	1975	1975	1975
Koleminderørets diameter, væske - gas	mm	6.35 / 9.53	Lynkboling	6.35 / 9.53	Lynkboling	6.35 / 12.7	Lynkboling
Pneumatisk indsugning/tomming nom. (maks)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Mål, indendors enhed (b x h x d)	mm	710x250x190	710x250x190	790x275x196	790x275x196	930x275x198	930x275x198
Mål, udendors enhed (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Nettovægt, indendors enhed	kg	7	13	8	14	9	14
Nettovægt, udendors enhed	kg	30	30	30	30	35	35
Bruttovægt, indendors enhed	kg	9	15	10	16	12	19
Bruttovægt, udendors enhed	kg	32	32	32	32	37	37
Lydtryk, indendors enhed****	dB(A)	53	53	54	54	57	58
Lydtryk, udendors enhed****	dB(A)	62	62	61	61	65	65
IP-klasse, indendors enhed	IP	IP20	IP20	IP20	IP20	IP20	IP20
IP-klasse, udendors enhed	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsklasse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  Vejledende
  * Affugtning ved 32 °C, 80 % relativ luftfugtighed
  *** EN 12108-2008

Kasserede elektriskeprodukter og batterier må ikke bortskaffes sammen med husholdningsaffald. Elektronikaffald skal afleveres på en genbrugsstation. Spørg de lokale myndigheder eller forhandleren til råds om genbrug af produitet.

Miljooplysninger: Dette produit indeholder flourishdige drivhusgasser, som horer under Kyoto-aftalen. Produktet maku kun serviceres ell demonteres af saeligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor. R410A på ikke slippes ud i fri luft: R410A er en flourholdig drivhusgas med et global opvarmningspotentiale (GWP - Global Warming Potential) på 1975.

Internet:

Du kan &,

① Tilkoblingsrør, avlopslange (S32xx tilkoblingsrør fofger ici me)
② Luftinntak (pá sider og bak)
⑬ Luftavlop

Indikatorlampene blinker raskt (fem ganger i sekundet) när sikkerhetsfunksjonene kobler inn.

MERK!

Samtige figurer i dette bruksanvisingen og på gaveesken er bare ment som en forklaring. De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

FUNKSJONSINDIKATOR PÅ VISNINGSPANELET TIL INNENDØRSENHETEN

① AUTO-indikator

Denne indicatoren lyser nár klimaanlegget stár på AUTO.

② DEFROST-indikator

Denne indicatoren lyser.nr klimaanlegget starter automatisk avising eller(nr kontrollfunksjonen for varmluft aktiveres i varmefunksjonen.

③ TEMPERATURE-indikator (temperatur)

Viser temperaturinnstillingene nár klimaanlegget er i drift.

④ OPERATION-indikator (drift)

Denne indikatoren blinker nár strømmen slås på og lyser nár encheten er i drift.

⑤ TIMER-indikator

Denne indicatoren lyser nár timeren er satt til ON/OFF (pá/av).

C DRIFTSTEMPERATUR

Hold fjernkontrollen et sted hvor signalet nár frem til enchetens mottaker. Nár du velger drift med timer, sender fjernkontrollen automatisk et signal til innendørsenheten på den angitte tiden. Hvis du holder fjernkontrollen i en stilling som hinder at signalene overfores ordentlig, kan det forekommen en forsinkelse på opptil 15 minutter.

1.3 Etter at du har stilt inn starttiden, vil det vare en forsinkelse pa et halvt sekund førjernkontrollen overfører signalet til klimaanlegget.

2. Stille inn stopptid.

Hvis du vil starte klimaanlegget om 6 timer:

Denne funksjonen er nyttig nár du vil stoppe klimaanlegget nár du gár og legger deg og starte det igjen nár du vákner om morgenene ellerkommen hjem.

Eksempel:

• Regular den horisontale luftströmmen i onsket retning.
• Neste gang stilles den horisontale luftstrømmen automatisk slick du regulerte speljeldet ved Å trykke på AIR DIRECTION-knappen.

3. Lav stoy fra klimaanlegget.

Hvis problemet ikke er korrigert, på kontakte leverandøren. Sørg forå gi detaljerte opplysninger om feilen og oppgi modell.

MERK!
