MODE D'EMPLOI SC3231 ZIBRO

Temperaturno območje delovanja

Nastavljanje kota izpuha zraka

Nasveti za upravljanje

Tehnične karakteristike

PREBERITE TA NAVODILA ZA UPORABO V njih boste našli veliko uporabnih nasvetov kako pravilno upravljati z napravo in jo vzdrževati. V poglavju K »Odpravljanje težav« boste našli odgovore na vprašanja pri pogostih težavah z napravo. Če boste ob težavi poglavje prebrali, Vam morda ne bo potrebno klicati servisa.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 246

A VARNOSTNA NAVODILA Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Naprava mora biti priključena na 230 V~ / 50 Hz ozemljeno vtičnico. Če uporabljate model S(C)3248, ga morate priključiti neposredno na vir električne energije.

POMEMBNO • Naprava MORA biti vedno priključena v ozemljeno vtičnico. Če vtičnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtič enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom. • Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdrževanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja. Preden napravo priključite, preverite sledeče: •

Napetost izvora mora ustrezati napetosti varovalk navedeni na etiketi razreda na sami napravi

Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.

Ne prekrivajte vhodnih ali izhodnih odprtin za zrak

V odprtine naprave ne vstavljajte rok, prstov ali predmetov.

Nikoli je ne priključite na električno omrežje s pomočjo električnega podaljška. Če vtičnica ni na voljo, naj jo vgradi kvalificiran električar.

Vsako popravilo ali vzdrževanje naprave naj opravi servis. Držite se postopkov opisanih v teh navodilih

Kadar naprave ne uporabljate, vedno prekinite električno napajanje.

Pred čiščenjem ali popravilom naprave jo vedno izklopite iz električnega omrežja.

Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseže določenega z lokalno zakonodajo. Dolžnost uporabnika je, da preveri ali je naprava v skladu z lokalnimi predpisi.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 247

Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.

OPOZORILO • Ne uporabljajte naprave, kadar so poškodovani kabel, vtič, ohišje ali kontrolna plošča naprave. Pazite, da se kabel ne zatakne in da ne pride v stik z ostrimi robovi. • Ob neupoštevanju teh navodil, veljavnost garancije preneha.

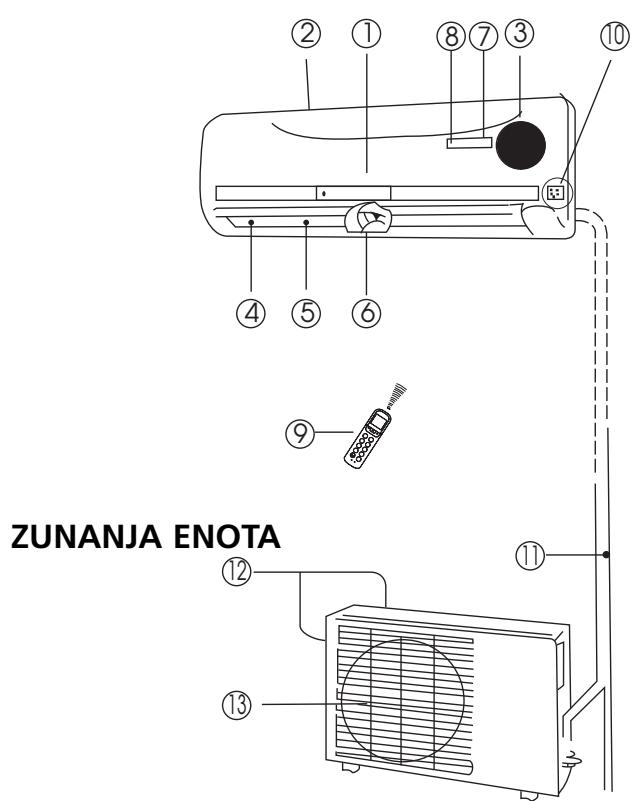

B IMENA DELOV Notranja enota Čelna plošča Odprtine za vstop zraka

NOTRANJA ENOTA Zračni filter (za čelno ploščo) Odprtine za izpuh zraka Rešetke za nastavitev horizontalnega

toka zraka Vzvod nastavitve vertikalnega toka zraka Prikazovalnik Sprejemnik signala daljinskega upravljalca

Daljinski upravljalec (za podrobnosti

glej poglavje E) Gumb ročnega upravljanja (AUTO/COOL – samodejno

S32XX niso priložene) 13

Odprtine za vstop zraka (stranske in prednje) Odprtine za izpuh zraka

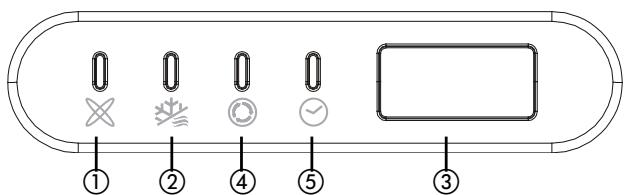

Kadar je vklopljena varnostna funkcija, lučka na prikazovalniku začne hitro utripati (5x na sekundo).

G VEDITE Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 248

C TEMPERATURNO OBMOČJE DELOVANJA Hlajenje, gretje in/ali razvlaževanje je primerno uporabljati pri naslednjih notranjih in zunanjih temperaturah:

POZOR • Če je naprava uporabljana zunaj teh temperaturnih območij, se lahko vklopi varnostna funkcija in povzroči nenormalno delovanje naprave. • Če naprava deluje v prostoru z rel. vlago višjo kot 80%, se na ohišju naprave lahko pojavi kondenz. Vzvod vertikalnega toka zraka postavite v največji stranski odmik in nastavite najhitrejšo stopnjo vrtenja ventilatorja. • Za najboljše rezultate hlajenja in gretja zaprite vrata in okna.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 249

D ROČNO UPRAVLJANJE Klimatsko napravo lahko upravljate ročno, z gumbi na ohišju naprave ali pa s pomočjo priloženega daljinskega upravljalca. Za upravljanje naprave s pomočjo priloženega daljinskega upravljalca preberite poglavje E »Upravljanje z daljinskim upravljalcem«. Kadar napravo upravljate brez daljinskega upravljalca, lahko naprava deluje le v samodejnem načinu AUTO. Za upravljanje z napravo brez daljinskega upravljalca sledite naslednjim korakom:

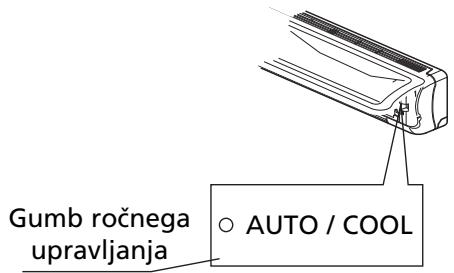

Gumb ročnega upravljanja

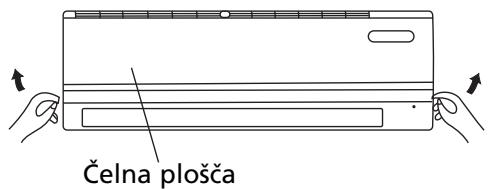

Odprite in dvignite pokrov čelne plošče tako, da se zaskoči.

Pritisk na gumb ročnega upravljanja vklopi samodejno delovanje AUTO.

Zaprite pokrov čelne plošče v prvotni položaj.

POZOR • S pritiskom na gumb ročnega upravljanja se vrstni red načinov delovanja nastavi kot: AUTOCOOL- OFF samodejno – hlajenje – izklop. • Z dvakratnim pritiskom na gumb petih sekundah se naprava prisilno postavi v način hlajenja se naprava prisilno postavi v način hlajenja. Ta način se uporablja le za preizkus delovanja naprave. • Tretji pritisk na gumb napravo izklopi. • Za ponovno upravljanje z napravo s pomočjo daljinskega upravljalca, uporabite upravljalec.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 250

E UPRAVLJANJE Z DALJINSKIM UPRAVLJALCEM G G VEDITE • Z daljinskim upravljalcem vedno merite v sprejemnik na ohišju notranje enote. Med njima ne sme biti ovir, ker drugače sprejemnik ne bo zaznal signala daljinskega upravljalca. Za nemoteno delovanje je največja razdalja med obema lahko 6 – 7 m.

VEDITE Daljinski upravljalec hranite na mestu kjer njegov signal še lahko doseže sprejemnik na notranji enoti. Kadar uporabljate časovnik, daljinski upravljalec namreč ob določenem času samodejno začne oddajati signal notranji enoti. Kadar signal ne doseže nemoteno notranje enote, lahko pride do tudi do 15 minut dolgega časovnega zamika.

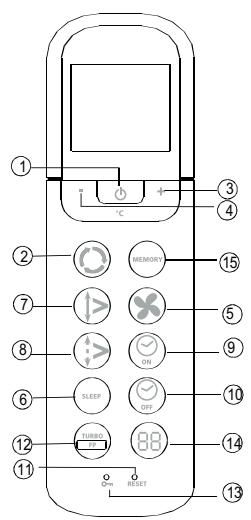

Opis funkcij na daljinskem upravljalcu

AUTO COOL DRY HEAT FAN

+ Gumb: s pritiski na gumb lahko povečujete nastavljeno temperaturo do 30ºC. - Gumb: s pritiski na gumb lahko zmanjšujete nastavljeno temperaturo do 17ºC. Gumb ventilatorja: namenjen je nastavitvi hitrosti vrtenja ventilatorja. S pritiski na gumb izbirate med samodejnimi – nizkimi – srednjimi – hitrimi vrtljaji v tem vrstnem redu. Kadar naprava deluje v samodejnem načinu ali v načinu razvlaževanja, hitrosti vrtenja ventilatorja ne morete nastavljati. Hitrost vrtenja bo naprav krmilila samodejno. Gumb nočnega delovanja SLEEP in TURBO funkcije: z vsakim pritiskom na gumb se spremni način delovanja po sledečem vrstnem redu: SLEEP - SLEEP OFF - TURBO - TURBO OFF Kadar naprava deluje v načinu razvlaževanja ali ventiliranja, te funkcije ni možno uporabljati.

»SWING« funkcija: s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja rešetk za izpuh zraka.

Gumb za usmerjanje zraka: Z njim spreminjate kot rešetk za izpuh zraka. Z vsakim pritiskom na gumb spremenite kot nihanja rešetk za 6 stopinj. Če bi kot nihanja rešetk lahko vplival na hlajenje ali gretje same naprave, naprava kot nihanja rešetk samodejno prilagodi. Ob pritisku na ta gumb se na prikazo-

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 251

valniku ne izpiše noben znak.

Gumb za vklop časovnika: S pritiskom na gumb nastavite čas samodejnega vklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcije pritiskajte gumb toliko časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0

Gumb za izklop časovnika: S pritiskom na gumb nastavite čas samodejnega izklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcije pritiskajte gumb toliko časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0

Z gumbom RESET izbrišete vse nastavitve. Naprava se vrne v osnovne nastavitve.

Gumb za preprečevanje zmrzovanja v domu / Turbo: V načinu hlajenja ob pritisku na gumb TURBO naprava preide v pospešeno hlajenje. Enota po pritisku tega gumba (> 2 sek.) preklopi na način za preprečevanje zmrzovanja. Enota prekliče nastavitve za temperaturo v domu in temperaturo nastavi na približno 8 °C. Na ta način preprečite zmrzovanje v vašem domu med hladnimi obdobji ob najmanjši možni porabi energije. Pri izboru tega načina se na zaslonu naprave prikaže »FP«. Ta gumb deluje samo v načinu za gretje. Za izhod iz načina za preprečevanje zmrzovanja v vašem domu: še enkrat pritisnite gumb.

LOCK funkcija zaklene trenutne nastavitve naprave. Upravljalec ne reagira na pritiske na tipke, razen na tipko LOCK. S ponovnim pritiskom na gumb funkcijo LOCK izključite.

S tem gumbom ugašate in prižigate LED prikazovalnik na ohišju naprave.

Gumb spomina: Uporablja se za ponastavitev tovarniških nastavitev ali preklop na delovanje skladno s shranjenimi nastavitvami.

dokler daljinskega upravljalca ne programirate, ima naprava v spominu shranjene tovarniške nastavitve: samodejno delovanje pri 24 oC in samodejno nastavljanje vrtljajev ventilatorja. S pritiskom na gumb spomina takrat prikličete te tovarniške nastavitve. Po poljubni spremembi nastavitev (npr. gretje, nizki vrtljaji ventilatorja in temperatura 25 oC) lahko

nove nastavitve s pritiskom na gumb spomina na daljinskem upravljalcu daljšim od dveh sekund shranite v spomin daljinskega upravljalca. -

S pritiskom na gumb spomina krajšim od dveh sekund notranja enota preklopi na delovanje skladno z v spomin daljinskega upravljalca vnešenimi nastavitvami.

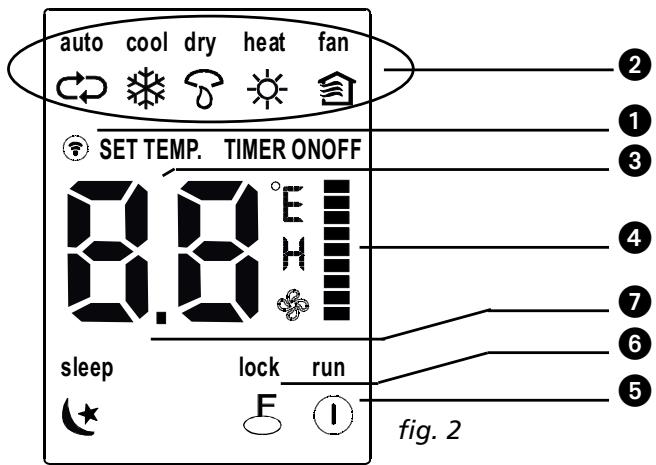

Nazivi in funkcije simbolov na zaslonu daljinskega upravljalca auto cool dry heat

Simbol sprejemanja signala: simbol se prikazuje, kadar sprejemnik na ohišju notranje enote lovi signal iz daljinskega upravljalca. Simbol nacina delovanja naprave. Izpisuje se trenutni nacin delovanja naprave: AUTO DRY

HIGH ). Izbrana nastavitev, z izjemo nastavitve AUTO se izpiše na zaslonu. Kadar naprava deluje v načinu AUTO ali DRY, tudi vrtljaje ventilatorja krmili samodejno v načinu delovanja AUTO Prikaz vklopa naprave. Simbol je viden, ko napravo s pomocjo daljinskega upravljalca prižgete. LOCK simbol sveti ob aktivni LOCK funkcji.

Prikaže se pod znakom za nočno delovanje. Za izbris izpisa ponovno pritisnite gumb SLEEP.

G POZOR na sliki fig.2 so prikazani vsi simboli. Med dejanskim upravljanjem naprave pa so osvetljeni le simboli aktivnih funkcij.

Upravljanje z daljinskim upravljalcem Vstavljanje baterij Vedite: uporabljajte 2 LR03 AAA (1,5V) baterije. Ne uporabljajte baterij, ki jih je možno polniti. 1.

Odstranite pokrovček baterij v smeri puščice.

Vstavite baterije kot je označeno. Pazite na pravilno pozicijo glede na pozitivni (+) in negativni (-) pol.

G VEDITE • Ko odstranite baterije, se iz spomina daljinskega upravljalca izbrišejo vse nastavitve. Po vstavitvi novih baterij morate daljinski upravljalec ponovno programirati. • Ko menjate baterije, ne uporabite starih baterij ali baterij napačnega tipa. To lahko povzroči nepravilno delovanje daljinskega upravljalca. • Če daljinskega upravljalca dalj časa ne uporabljate, izvlecite baterije. Če baterije stečejo, bi ga lahko poškodovale. • Povprečna življenska doba baterij pri normalni uporabi je 6 mesecev. • Baterije zamenjajte kadar notranja enota ne odda več zvoka ali se simbol signala več ne izpiše na prikazovalniku. • Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

VEDITE • V načinu AUTO naprava sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem. Če Vam samodejni način delovanja ne ustreza, lahko ročno izberete poljuben način delovanja naprave.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 253

Hlajenje, gretje in ventiliranje 1.

Če Vam samodejni način delovanja ne ustreza, lahko s pritiskom na gumb

ročno izberete poljuben

način delovanja naprave: le hlajenje, gretje, ali ventiliranje. 2.

in izberite »DRY« in

3. Pritisnite gumb za vklop/izklop . Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v načinu razvlaževanja. S ponovnim pritiskom na gumb za vklop/izklop napravo ugasnete.

G VEDITE Zaradi razlike me nastavljeno temperaturo in dejansko temperaturo prostora, bo naprava v načinu DRY – razvlaževanje dostikrat delovala samodejno, ne da bi se vključila načina COOL hlajenje ali FAN – ventiliranje.

Nastavitev časovnika Za nastavitev časa samodejnega vklopa oz. izklopa pritiskajte gumba za vklop in izklop časovnika in . Časovni interval je lahko nastavljen na vrednosti med 0,5 in 24 ur. 1.

Nastavitev časa samodejnega vklopa naprave

1.1 Pritisnite gumb za vklop časovnika . Na zaslonu daljinskega upravljalca se izpiše »ON TIMER«, zadnji nastavljeni časovni interval vklopa in simbol »h«. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim vklopom naprave. 1.2 Pritiskajte gumb za vklop časovnika in tako ponastavite interval. 1.3 Po nastavitvi časovnika poteče pol sekunde preden daljinski upravljalec napravi pošlje signal. 2.

Nastavitev časa samodejnega izklopa naprave

2.1 Pritisnite gumb za izklop časovnika . Na zaslonu daljinskega upravljalca se izpiše »OFF TIMER«, ter v urah izraženi zadnji nastavljeni časovni interval izklopa. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim vklopom naprave. 2.2 Pritiskajte gumb za izklop časovnika in tako ponastavite interval. 2.3 Po nastavitvi časovnika poteče pol sekunde preden daljinski upravljalec napravi pošlje signal.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 254

Primer nastavitve časovnika

TIMER ON Zagon klimatske naprave čez 6 ur. 1. Pritisnite gumb TIMER ON. Na zaslonu se prikaže zadnja nastavitev časa vklopa in Start

znak „h“. 2. Pritisnite gumb TIMER ON, da se na zaslonu prikaže izpis „6:0h“.

3. Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti 6h

izpis „TIMER ON“ in časovnik je aktiven.

Kombinirana uporaba časovnika

je in jo ponovno vključiti naslednje jutro, ali ko se vrnete domov.

Primer: Izklop naprave po dveh urah delovanja in njen ponoven zagon čez 10 ur. 1.

Pritisnite gumb TIMER OFF

Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON OFF“ in časovnik je aktiven.

G VEDITE • Če za vklop in izklop nastavite isti čas, se čas izklopa samodejno poveča za 0,5 ure (kadar je nastavljeni interval krajši od 10 ur) oz 1 uro (kadar je nastavljeni interval daljši od 10 ur). • Čas vklopa oz. izklopa spremenite tako, da pritisnete odgovarjajoči gumb časovnika in ponovno nastavite čas. • Nastavljeni čas je relativen glede na dejanski čas. Časovni interval govori o zakasnitvi glede na trenutni čas.

POZOR • Daljinski upravljalec ne sme priti v stik s tekočinami. • Ne sme biti podvržen visokim temperaturam in sevanju. • Sprejemnik signala na notranji enoti ne sme biti izpostavljen direktni sončni svetlobi. V nasprotnem primeru lahko pride do napačnega delovanja naprave. • Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 255

F IDEALNO DELOVANJE Za idealno delovanje naprave upoštevajte sledeče nasvete: •

Nastavite izpuh zraka tako, da ne piha direktno v ljudi.

Temperaturo nastavite tako, da dosežete območje ugodja. Temperature ne nastavljate do mejnih vrednosti.

Zaprite vrata in okna.

Z uporabo časovnika nastavite želen čas vklopa naprave.

V bližino odprtin za vstop in izstop zraka ne postavljajte predmetov. Tako lahko zmanjšate učinkovitost naprave, ali pa naprava lahko celo preneha delovati. Prepričajte se, da tok zraka ni oviran. Zrak mora neovirano doseči vse dele prostora in neovirano vstopati v napravo.

Zračni filter redno čistite, da ne pride do zmanjšanja moči delovanja naprave. Priporočljivo je, da filtre očistite vsakih 14 dni.

G Naprava naj ne deluje z zaprtimi horizontalnimi rešetkami.

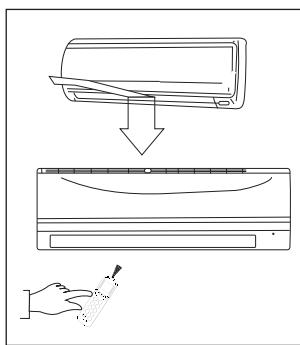

NASTAVLJANJE KOTA IZPUHA ZRAKA •

Kot izpuha zraka pravilno nastavite, drugače lahko pride do neenakomerno porazdeljene temperature v prostoru in občutka neugodja. Položaj horizontalnih rešetk lahko nastavite s pomočjo gumba (8) na daljinskem upravljalcu. Položaj vertikalnih rešetk nastavite ročno.

Nastavljanje izpuha zraka horizontalno (gor – dol) Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja v katerem se naprava nahaja. Ročno nastavljanje izpuha zraka horizontalno (gor – dol) Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja v katerem se naprava nahaja. Lever Ročno nastavljanje izpuha zraka horizontalno (gor – dol) Ko naprava deluje pritisnite gumb »AIR DIRECTION« na daljinskem upravljalcu. Tako horizontalne rešetke postavite v poljuben položaj. Naprava bo pri nadaljnjem delovanju samodejno nastavljala horizontalen izpuh zraka glede na nastavitve , ki ste jih določili z gumbom »AIR DIRECTION«. Nastavitev vertikalnega izpuha zraka (levo – desno) Med delovanjem naprave vertikalne rešetke poljubno ročno nastavite s pomočjo držala na rešetkah.

POZOR Ne dotikajte se ventilatorja za rešetkami!

G VEDITE Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 256

Ko naprava deluje pritisnite gumb »SWING« na daljinskem upravljalcu.

ZA izklop funkcije gumb pritisnite ponovno. S pritiskom na gumb »AIR DIRECTION« rešetke »zaklenete« v želenem položaju.

POZOR • Funkcij »AIR DIRECTION« in »SWING« ni možno uporabljati kadar naprava ne deluje (tudi ne kadar je časovnik aktiviran za samodejni vklop – ON TIMER). • Naprave naj ne deluje (gretje ali hlajenje) daljši čas z navzdol obrnjenimi rešetkami za usmerjanje toka zraka. V nasprotnem primeru se lahko na horizontalnih rešetkah pojavi kondenz, ki bo kapljal na tla. • Horizontalnih rešetk nikoli ne premikajte ročno. Premikate ju lahko le z gumboma »AIR DIRECTION« ali »SWING« . Z ročnim pomikanjem horizontalnih rešetk lahko povzročite napačno delovanje funkcije njihovega samodejnega pomika. Če pomik rešetk ne deluje pravilno, napravo ugasnite in ponovno vklopite. • Če napravo prižgete takoj po izklopu le-te, lahko horizontalne rešetke mirujejo še 10 sekund po vklopu naprave. • Kot odprtja horizontalnih rešetk ne sme biti premajhen, saj to omeji pretok zraka in posledično zmanjšuje moč naprave. • Naprave ne uporabljajte z zaprtimi horizontalnimi rešetkami. • Ko napravo priključite na električno omrežje, lahko rešetke prvih 10 sekund oddajajo zvok. To je normalen pojav.

Naprava tako samodejno vzdržuje temperaturo prostora približno na nastavljeni vrednosti.

Če Vam samodejni način delovanja ne ustreza, lahko ročno sami izberete poljubni način delovanja.

1oC na uro pri gretju. Temperatura se ustali na novi vrednosti po 2 urah.In deluje naslednjih 5 ur. Po 5 urah se naprava izključi. Hitrost vrtenja ventilatorja krmili naprava samodejno.

Kadar naprava deluje v načinu razvlaževanja, takrat glede na razliko med dejansko in nastavljeno temperaturo prostora po potrebi samodejno prične razvlaževati zrak.

V načinu razvlaževanja, naprava nastavljeno temperaturo prostora vzdržuje s pomočjo stalnega vklapljanja in izklapljanja funkcije hlajenja oz. le ventiliranja. Vrtljaji ventilatorja so krmiljeni samodejno..

Naprava zrak razvlažuje tudi takrat, ko deluje v načinu hlajenja.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 257

G VEDITE Možno je, da bo sobna temperatura padla tudi takrat, kadar naprava le razvlažuje. Zato je normalno, da hidrostat takrat kaže večjo relativno vlažnost. Kljub temu pa bo absolutna vlažnost v prostoru nižja. Seveda glede na povzročano vlago (ljudje, kuhanje itd).

I VZDRŽEVANJE Household Drain Cleaner

G POZOR Pred čiščenjem napravo ugasnite in jo izklopite iz električnega napajanja.

Čiščenje notranje enote in daljinskega upravljalca Thinner

G POZOR • Notranjo enoto in daljinski upravljalec očistite s suho krpo. • Kadar je enota zelo umazana, za čiščenje lahko uporabite s hladno vodo navlaženo krpo. • Čelna plošča enote se lahko sname in očisti z vodo. Nato jo obrišite s suho krpo. • Za čiščenje ne uporabljajte kemično obdelanih krp ali metlice za prah. • Za čiščenje ne uporabljajte bencina, razredčil, polirnih past ali podobnih kemikalij. Zaradi teh snovi lahko plastika razpoka ali se deformira.

Čiščenje zračnega filtra Filter ročaj

Zamašen filter zmanjšuje moč naprave. Filter redno čistite vsakih 14 dni. 1.

Dvignite pokrov čelne plošče notranje enote dokler se ta ne zaskoči.

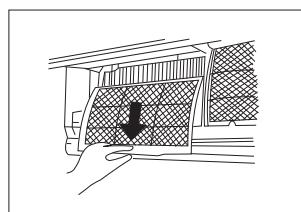

Filter primite za držalo, ga rahlo privzdignite, da ga lahko izvlečete iz njegovega ležišča in ga nato potegnite navzdol.

vstavite nazaj v ležišče na ohišju naprave. A+B

in brez fizičnih okvar. 8. 9.

A+B Vstavite filter nazaj v njegovo ležišče. Zgornji del zračnega filtra vstavite v enoto. Pri tem pazite, da sta levi in desni rob pravilno poravnana in nato filter potisnite v enoto.

Vzdrževanje Če naprave ne nameravate uporabljati daljši čas, sledite sledečim korakom: 1.

Naprava naj 6 ure deluje v načinu ventiliranja. Tako boste posušili notranjost naprave.

Napravo ugasnite in izklopite iz električnega napajanja. Če uporabljate model S(C)3248, prekinite električno napajanje. Iz daljinskega upravljalca izvlecite baterije.

Zunanjo enoto je potrebno redno čistiti in vzdrževati. To naj naredi servis.

Kaj preveriti pred delovanjem •

Če naprave dalj časa niste uporabljali preverite, ali odprtine za vhod ali izpuh zraka niso blokirane.

POZOR • Ko iz naprave odstranjujete filtre, se ne dotikajte kovinskih delov naprave. Na ostrih kovinskih delih bi se lahko poškodovali. • Notranjosti enote ne čistite z vodo. To lahko poškoduje izolacijo in povzroči električni udar. • Pred čiščenjem naprave jo ugasnite in izklopite varovalko.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 259

J NASVETI ZA UPRAVLJANJE Med delovanjem naprave se lahko zgodi sledeče: 1. Varovanje naprave Varovalo kompresorja •

Kompresorja ni možno vklopiti 3 minut po tem, ko preneha delovati. Varovalo hladnega zraka

Naprava ne omogoča izpuha hladnega zraka v načinu gretja, kadar je izmenjevalec toplote v notranji enoti v enem od sledečih nastavitev: a.) naprava je pravkar pričela greti b.) vklopljeno je odtaljevanje c.) gretje na nizko temperaturo Odtaljevanje

Notranji ali zunanji ventilator se ustavita, kose naprava odtaljuje

Na zunanji napravi se lahko ob ciklu gretja in nizki zunanji temperaturi ter visoki vlažnosti pojavi ivje, ki zmanjša moč delovanja naprave.

Takrat naprava samodejno prekine z gretjem in se odtaja.

Proces samodejnega odtaljevanja traja med 4 in 10 minutami, glede zunanjo temperaturo in količino nabranega ivja.

Ob visoki notranji vlagi in veliki temperaturni razliki zraka pri vstopni in izstopni odprtini zraka, se lahko v načinu hlajenja pojavi bela meglica.

Bela meglica se lahko pojavi tudi takrat, ko naprava po končanem procesu samodejnega odtaljevanja prične delovati v načinu gretja.

3. Naprava oddaja šibak zvok •

Ko kompresor deluje ali takoj ko preneha delovati, lahko zaslišite šibak sikajoč zvok. Povzroča ga hladilna tekočina, ki se pretaka po ceveh.

Ko kompresor deluje ali takoj ko preneha delovati lahko zaslišite rahlo cviljenje. Povzroča ga širjenje oz. krčenje plastike v enoti zaradi spremembe temperature.

Ko napravo prvič prižgete lahko zaslišite zvok,ki ga oddajajo rešetke, ko se postavijo v nevtralni položaj.

Ko naprava hladi v prostoru z visoko relativno vlago (več kot 80%), z nje lahko kaplja voda. Horizontalne rešetke kar najbolj odprite in nastavite največje HIGH vrtljaje ventilatorja.

Med gretjem naprava toploto iz zunanje enote vleče v notranjo enoto in izpiha vroč zrak. Kadar zunanja temperatura pade, se primerno zmanjša tudi pretok toplote v notranjo enoto. Hkrati se zaradi povečane razlike med zunanjo in notranjo temperaturo poveča temperaturna obremenjenost naprave . Če želene temperature takrat ne morete doseči le z klimatsko napravo, uporabite dodatno grelno telo.

9. Samodejni ponovni vklop •

Naprava se zaradi izpada električne energije izklopi. Ker ima naprava možnost samodejnega vklopa, se ob ponovni vzpostavitvi napajanja samodejno vklopi in pri tem ohrani vse programirane nastavitve.

10. Zaznavanje puščanja hladilnega sredstva •

Klimatska naprava ima vgrajen sistem za zaznavanje puščanja hladilnega sredstva. Ko zunanja enota zazna pomanjkanje hladilnega sredstva, se klimatska naprava ustavi in notranja enota na zaslonu prikaže alarm EC. Če se ta alarm vključi, ne zaganjajte več klimatske naprave in stopite v stik s svojim dobaviteljem.

Izpad električnega napajanja.

Počakajte, da se napajanje zopet vzpostavi.

Naprava ni priklopljena na električno napajanje. Pregorela varovalka. Naprave ni moč prižgati.

Baterijski vložki v daljinskem upravljalcu so prazni.

Zamenjajte baterije.

Razdalja med daljinskim upravljalcem in sprejemnikom na notranji enoti je večja kot 6 - 7 m, ali pa so vmes ovire.

Približajte daljinski upravljalec notranji enoti. Odstranite ovire. Daljinski upravljalec namerite v sprejemnik na notranji enoti.

Nepravilna nastavitev časa s pomočjo časovnika.

Počakajte ali izbrišite nastavitve časovnika.

Enota se ustavi in se ne Možno pomanjkanje hladilnega sredstva. zažene več.

Naprava ne hladi oz. ne greje dobro, kljub temu,da zrak piha iz naprave.

Odprta so okna ali vrata v prostor.

Zaprite vrata ali okna.

Odprtine za vpih ali izpih zraka na zunanji Očistite rešetke in napravo ponovno oz. notranji enoti so zamašne. prižgite. Aktivirano varovalo 3 minutne zakasnitve vklopa kompresorja. Počakajte. Poteka odtaljevanje naprave.

Naprava deluje v načinu ventiliranja.

Če težave ni moč odpraviti s pomočjo zgornjih nasvetov, pokličite servis.

G POZOR Popravilo naprave lahko izvrši le pooblaščen servis.

Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, če je bil proizvod uporabljan v skladu s prvo točko te izjave;

V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim;

Garancijski rok bo podaljšan za čas popravila;

Garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalne-

Rok zagotovljenega servisiranja je 7 let;

ga računa; 10. Izgube ali puščanja hladilnega sredstva zaradi nestrokovnega priklopa ali odklopa enot naprave s strani uporabnika naprave ali nepooblaščenega osebja garancija, ki velja za to napravo ne krije. Prav tako so iz garancije izvzete vse okvare enot naprave, ki so posledica montaže, priklopa ali odklopa, ki niso v skladu z lokalnimi zakoni in predpisi in/ali s temi navodili za uporabo. Če v teh navodilih ne najdete rešitve problema, se glede popravila naprave posvetujte s serviserjem. Če bi bilo napravo potrebno odklopiti iz električne napeljave, naj to v skladu z lokalnimi zakoni in predpisi naredi kvalificiran električar.

poraba energije gretje Letna poraba energije hlajenje / gretje 4 / 3.8

Daljinsko upravljanje

poraba energije hlajenje

Odpadne hišne električne naprave se ne smejo odvreči skupaj s hišnimi odpadki. Prosimo reciklirajte, kjer je to mogoče. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliranja. Okoljevarstveni zaznamek: Naprava vsebuje fuorirane toplogredne pline opisane v Kjotskem protokolu. Servisira ali razstavi jo lahko le šolana oseba. Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 1975. Zato ga ne spuščajte v ozračje. Internet: Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši spletni strani, na povezavi www.zibro.com.
