BEDIENUNGSANLEITUNG S1825 ZIBRO

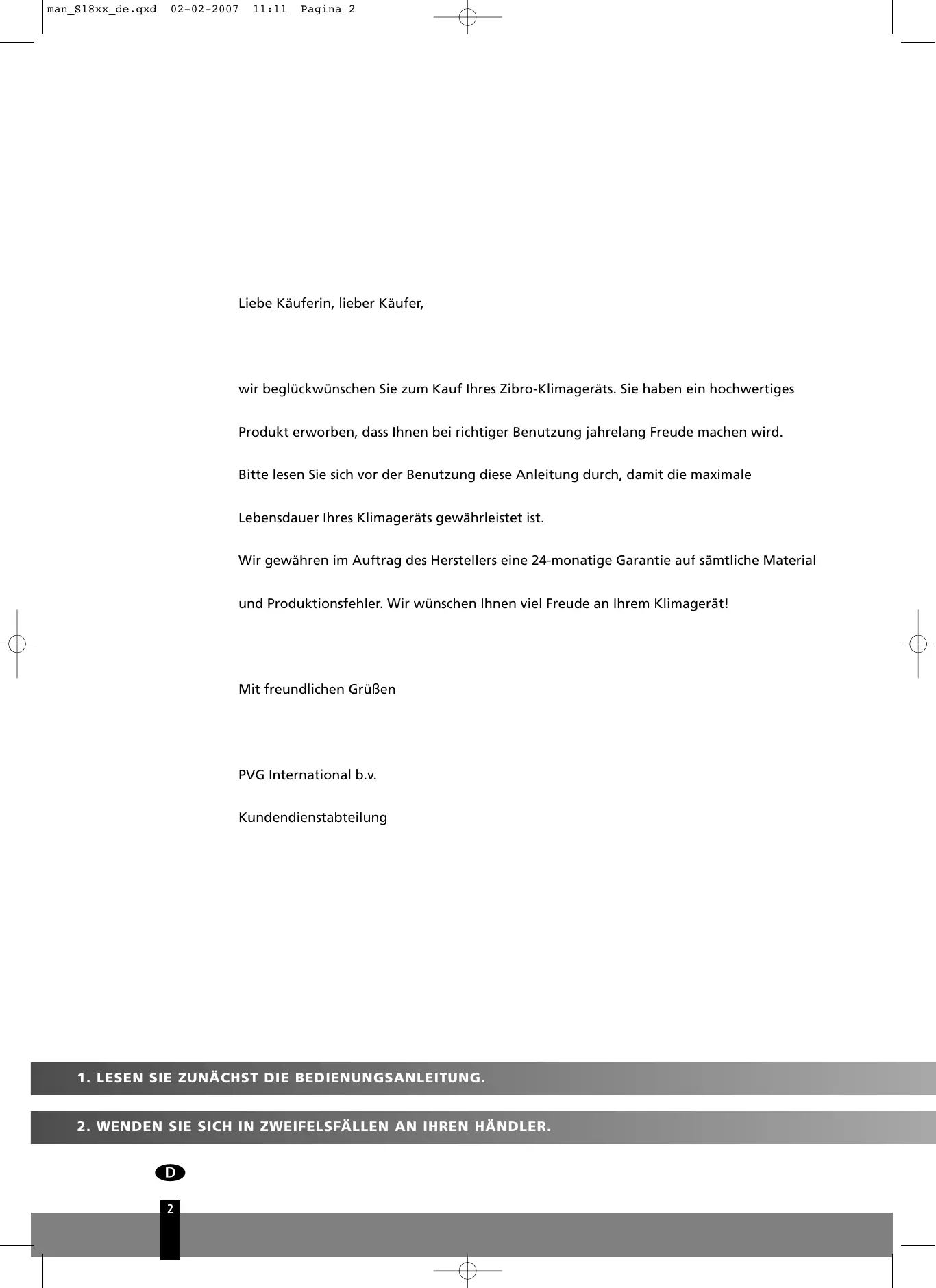

man_S18xx_de.qxd 02-02-2007 11:11 Pagina 2 Liebe Käuferin, lieber Käufer, wir beglückwünschen Sie zum Kauf Ihres Zibro-Klimageräts. Sie haben ein hochwertiges Produkt erworben, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird. Bitte lesen Sie sich vor der Benutzung diese Anleitung durch, damit die maximale Lebensdauer Ihres Klimageräts gewährleistet ist. Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie auf sämtliche Material und Produktionsfehler. Wir wünschen Ihnen viel Freude an Ihrem Klimagerät! Mit freundlichen Grüßen PVG International b.v. Kundendienstabteilung

1. LESEN SIE ZUNÄCHST DIE BEDIENUNGSANLEITUNG.

SICHERHEITSANWEISUNGEN

BEZEICHNUNG DER TEILE

EINSTELLEN DER RICHTUNG DES LUFTSTROMS

WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN

Diese Anleitung enthält viele praktische Tipps zur richtigen Bedienung und Wartung Ihres Klimageräts. Im Abschnitt Fehlersuche und Abhilfe finden Sie viele Lösungen zu allgemeinen Problemen. Wenn Sie Abschnitt K „Fehlersuche und Abhilfe“ gelesen haben, brauchen Sie möglicherweise den Kundendienst gar nicht erst hinzuzuziehen.

02-02-2007 11:11 Pagina 4 SICHERHEITSANWEISUNGEN Installieren Sie das Gerät den örtlichen Normen und Vorschriften entsprechend. Das Gerät eignet sich ausschließlich zur Aufstellung an einem trockenen Ort, in einem Gebäude. Kontrollieren Sie die Netzspannung

und frequenz. Dieses Gerät eignet sich ausschließlich für Steckdosen mit Schutzkontakt, Anschlussspannung 220 – 240 V / 50 Hz. WICHTIG

• Das Gerät MUSS immer über einen geerdeten Anschluss verfügen. Wenn die Stromversorgung nicht geerdet ist, dürfen Sie das Gerät nicht anschließen. Wenn das Gerät angeschlossen ist, muss der Stecker immer gut zugänglich sein. Lesen Sie sich diese Anweisungen gründlich durch und halten Sie sie ein.
• Das Klimagerät enthält ein Kältemittel und ist als Druckgerät einzuordnen. Wenden Sie sich wegen Installation und Wartung des Klimageräts daher immer an einen offiziellen Installationsfachmann. Es empfiehlt sich, das Klimagerät jährlich von einem offiziell anerkannten Monteur für Klimageräte inspizieren und warten zu lassen. Vor dem Anschließen des Geräts müssen Sie Folgendes kontrollieren:

Die Anschlussspannung muss mit der auf dem Typenschild angegebenen Netzspannung übereinstimmen.

Die Steckdose und die Stromversorgung müssen mit dem auf dem Typenschild angegebenen Strom übereinstimmen.

Der Stecker an der Geräteschnur muss in die Wandsteckdose passen.

Das Gerät muss auf einem festen Untergrund angebracht werden. Wenn Sie daran zweifeln, dass das Gerät für die vorhandenen Einrichtungen geeignet ist, müssen Sie die Stromversorgung zum Gerät von einem geprüften Elektriker kontrollieren lassen.

Dieses Gerät wurde gemäß den CE-Sicherheitsnormen hergestellt. Trotzdem sollten Sie wie bei allen elektrischen Geräten vorsichtig sein.

Lufteinlass und auslassgitter dürfen nicht verdeckt werden.

Das Gerät darf niemals mit Chemikalien in Berührung kommen.

Bespritzen Sie das Gerät niemals mit Wasser und tauchen Sie es nie in Wasser ein.

Stecken Sie keine Hände, Finger oder Gegenstände in die Öffnung des Geräts.

Schließen Sie das Gerät nie über eine Verlängerungsschnur an die Stromquelle an. Wenn keine geeignete Steckdose mit Schutzkontakt zur Verfügung steht, müssen Sie von einem Elektrofachmann eine entsprechende Steckdose installieren lassen.

Wie auch bei allen anderen Elektrogeräten ist aus Sicherheitsgründen Vorsicht mit Kindern in der Nähe des Geräts zu beachten.

Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur von einem offiziellen Wartungsmonteur oder von Ihrem offiziellen Zibro-Händler ausgeführt werden. Halten Sie die in der Bedienungsanleitung zu diesem Gerät aufgeführten Anweisungen zur Bedienung und Wartung ein.

Ziehen Sie immer den Stecker des Geräts aus der Steckdose, wenn das Gerät nicht benutzt wird.

Eine beschädigte Netzschnur oder ein beschädigter Stecker muss von einem Elektrofachmann oder von Ihrem Händler ausgewechselt werden.

Das Inbetriebsetzen oder Ausschalten des Klimageräts mittels des Einsteckens oder Herausziehens des Netzsteckers ist nicht zulässig. Benutzen Sie immer die für diesen Zweck vorgesehenen Schalter am Gerät oder benutzen Sie die Fernbedienung.

02-02-2007 11:11 Pagina 5 Öffnen Sie das Klimagerät nicht, wenn es in Betrieb ist. Ziehen SIe immer den Netzstecker, bevor Sie das Gerät öffnen.

Ziehen SIe immer den Netzstecker, bevor Sie das Klimagerät reinigen oder warten.

Es darf kein Gasbrenner, Brenn bzw. Wärmeofen im Luftstrom aufgestellt werden.

Mit nassen Händen dürfen Sie die Schalter nicht bedienen und das Klimagerät nicht berühren.

Wenn das Außengerät in Betrieb ist, erzeugt es Lärm. Der Benutzer ist dafür verantwortlich zu kontrollieren, ob dies mit den örtlichen Vorschriften übereinstimmt und ob das Gerät auch anderweitig den örtlichen Vorschriften entspricht.

Es empfiehlt sich, sich nicht im direkten Luftstrom aufzuhalten.

Trinken Sie nie Wasser aus dem Klimagerät. ACHTUNG!

• Wenn die Netzschnur, der Stecker, das Gehäuse oder das Bedienfeld beschädigt ist, dürfen Sie das Gerät nie benutzen.
• Bei Nichtbeachtung dieser Anweisungen erlischt möglicherweise die Garantie für dieses Gerät.

BEZEICHNUNG DER TEILE

INNENGERÄT Innengerät a Vordere Verkleidung

b Lufteinlass c Luftfilter (hinter der vorderen Verkleidung) d Luftauslass

e Waagerechtes Luftstromgitter f Senkrechte Luftstromlamellen

h Empfänger für das Fernbedienungssignal i Fernbedienung (nähere Einzelheiten

und Bedienung, siehe Abschnitt E) j Handbetriebsschalter

(Automatik/Kühlen) Außengerät k Anschlussrohr, Ablassschlauch (nicht im

Lieferumfang enthalten) l Lufteinlass (Seite und Rückseite) m Luftauslass Wenn eine Sicherheitsvorrichtung ausgelöst wurde, blinkt die Betriebsanzeige schnell (fünf Mal pro Sekunde).

11:11 Pagina 6 HINWEIS Alle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur Verdeutlichung. Sie können geringfügig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form. FUNKTIONSANZEIGEN AUF DER ANZEIGE DES INNENGERÄTS

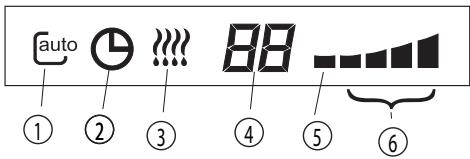

AUTOMATIK-Anzeige Diese Anzeige leuchtet auf, wenn das Klimagerät im Automatikbetrieb läuft.

SCHALTUHR-Anzeige Diese Anzeige leuchtet auf, wenn die Schaltuhr ein- bzw. ausgeschaltet wird.

Anzeige VORHEIZEN - ABTAUEN Diese Anzeige leuchtet auf, wenn das Klimagerät automatisch mit dem Abtauen beginnt oder wenn im Heizbetrieb die Warmluftsteuerung aktiviert wird.

Normalerweise wird hier der Temperatur-Sollwert angezeigt. Wenn der Temperatur-Sollwert geändert wurde, blinkt diese Anzeige 20 Sekunden lang und erlischt dann wieder.

Diese Anzeige zeigt die Raumtemperatur an, wenn das Klimagerät im Nur-Gebläse-Betrieb ist.

Nachdem das Gerät ausgeschaltet wurde, gelten wieder die Werkseinstellungen.

Gegebenenfalls zeigt diese Anzeige einen Fehlerkode bzw. Schutzkode an. Anzeige BETRIEB Diese Anzeige blinkt nach dem Einschalten des Stroms und leuchtet ununterbrochen, wenn das Gerät in Betrieb ist.

FREQUENZ-Anzeige Diese Anzeige erscheint nur, wenn der Kompressor in Betrieb ist, und zeigt die aktuelle Betriebsfrequenz an.

BETRIEBSTEMPERATUR Kühlen, Heizen und Entfeuchten funktionieren am besten bei folgenden Innen und Außentemperaturen: Betriebsart Kühlen Heizen Entfeuchten Raumtemperatur 17ºC - 32ºC 10ºC - 27ºC 17ºC - 32ºC Außentemperatur 18ºC - 40ºC 10ºC - 24ºC 18ºC - 40ºC Temperatur

11:11 Pagina 7 VORSICHT

• Wenn das Klimagerät außerhalb der obigen Bedingungen betrieben wird, werden möglicherweise bestimmte Schutzvorrichtungen ausgelöst, wodurch das Gerät nicht normal funktioniert.
• Relativer Raumfeuchtigkeitsgrad unter 80 %. Wenn das Klimagerät bei einem relativen Feuchtigkeitsgrad von über 80 % in dem Raum betrieben wird, kondensiert die Feuchtigkeit möglicherweise auf dem Klimagerät. Stellen Sie in dem Fall die senkrechten Luftstromlamellen auf den Höchstwinkel (senkrecht zum Boden) und stellen Sie das Gebläse auf den höchsten Stand.
• Damit das Klimagerät die besten Ergebnisse erzielt, sollten Sie beim Kühlen oder Heizen Türen und Fenster immer geschlossen halten. HANDBETRIEB Das Klimagerät kann am Gerät selbst von Hand betätigt werden, aber es kann auch über die im Lieferumfang enthaltene Fernbedienung betätigt werden. Hinweise zum Betrieb mit der Fernbedienung entnehmen Sie bitte Abschnitt E „Fernbedienung“. Ohne die Fernbedienung kann das Klimagerät nur im Automatikbetrieb betrieben werden. Für den Betrieb ohne die Fernbedienung gehen Sie folgendermaßen vor: Verkleidung Handbetriebstaste

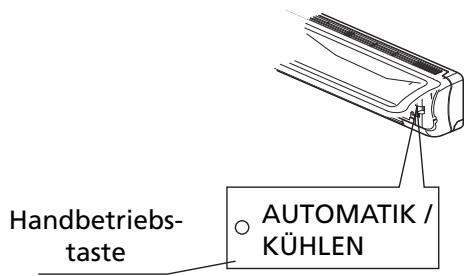

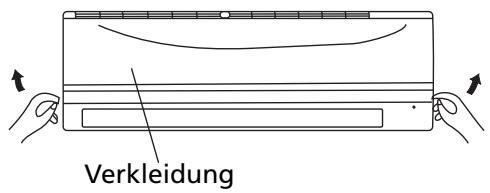

AUTOMATIK / KÜHLEN Öffnen Sie die vordere Verkleidung und heben Sie sie schräg an, bis sie einrastet.

Wenn Sie einmal auf die Handbetriebstaste 10 drücken, läuft das Gerät im Automatikbetrieb.

Schließen Sie die Verkleidung wieder, bis sie in der Ausgangsposition fest einrastet. VORSICHT

• Sobald Sie die Handbetriebstaste drücken, ändert sich die Betriebsart in der Reihenfolge: AUTOMATIK, KÜHLEN, AUS.
• Wenn Sie die Taste zweimal drücken, läuft das Gerät im erzwungenen Kühlbetrieb. Diese Betriebsart wird nur für Testzwecke verwendet.
• Wenn Sie ein drittes Mal drücken, wird der Betrieb beendet und das Klimagerät wird ausgeschaltet.
• Wenn das Gerät wieder mit der Fernbedienung laufen soll, müssen Sie die Fernbedienung direkt benutzen.

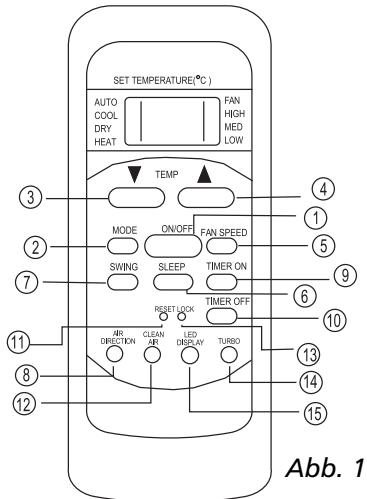

11:11 Pagina 8 FERNBEDIENUNG HINWEIS

• Richten Sie die Fernbedienung immer auf den Empfänger am Innengerät und achten Sie darauf, dass sich zwischen der Fernbedienung und dem Empfänger am Innengerät keine Gegenstände befinden. In dem Fall würde der Empfänger das Signal nämlich nicht erhalten und dann würde das Klimagerät nicht einwandfrei funktionieren.
• Die Fernbedienung funktioniert in einer Entfernung von höchstens 6 bis 7 vom Klimagerät. Funktionstasten auf der Fernbedienung Abb. 1

Ein/Aus-Taste: Wenn Sie auf diese Taste drücken, wird das Gerät eingeschaltet. Wenn Sie erneut auf diese Taste drücken, wird das Gerät ausgeschaltet. Betriebsarttaste: Jedes Mal, wenn Sie diese Taste drücken, wird eine andere Betriebsart aktiviert und zwar in der Reihenfolge: Automatik, Entfeuchten, Heizen und Nur-Gebläse, siehe das folgende Schema: AUTOMATIK KÜHLEN ENTFEUCHTEN HEIZEN GEBLÄSE Taste ▲: Wenn Sie diese Taste drücken, erhöhen Sie den Innentemperatur-Sollwert auf 30 °C. Taste ▼: Wenn Sie diese Taste drücken, senken Sie den Innentemperatur-Sollwert auf 17 °C. Gebläsetaste: Mit dieser Taste wählen Sie die Gebläsegeschwindigkeit. Jedes Mal, wenn Sie diese Taste drücken, wird eine andere Gebläsegeschwindigkeit aktiviert und zwar in der Reihenfolge: AUTOMATIK, NIEDRIG, MITTEL, HOCH und dann wieder Automatik. Wenn Sie Automatik- oder Entfeuchtungsbetrieb wählen, wird die Gebläsegeschwindigkeit automatisch geregelt, d.h. Sie können sie nicht einstellen. Schlaftaste: Drücken Sie auf diese Taste, um die Energiesparfunktion einzuschalten. Drücken Sie erneut auf die Taste, um diese Funktion auszuschalten. Diese Funktion kann nur in Kombination mit Kühl-, Heiz- oder Automatikbetrieb [COOL, HEAT und AUTO] benutzt werden und sorgt dafür, dass die angenehmste Temperatur für Sie aufrechterhalten wird. ACHTUNG: Wenn Sie eine andere Taste drücken, während das Gerät im Schlafbetrieb ist, wird der Schlafbetrieb aufgehoben. Schrägstellungstaste: Drücken Sie auf die Schrägstellungstaste, um die Schrägstellung zu aktivieren. Wenn Sie erneut auf diese Taste drücken, wird diese Funktion ausgeschaltet. Luftrichtungstaste:Wenn Sie auf diese Taste drücken, ändern Sie den Schrägstellungswinkel der Lamellen. Die Stellung der Lamellen ändert sich bei jedem Drücken um 6°. Wenn die Lamellen auf einen bestimmten Winkel gestellt werden, der die Kühl und Heizwirkung des Klimageräts beeinflussen würde, würde sich die Schrägstellung automatisch ändern. Wenn diese Taste gedrückt wird, erscheint kein Symbol in der Anzeige. Taste Schaltuhr EIN: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Einschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische

02-02-2007 11:11 Pagina 9 Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das automatische Zeitprogramm löschen wollen, drücken Sie weiterhin auf die Taste, bis nichts mehr angezeigt wird. Taste Schaltuhr AUS: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Ausschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das automatische Zeitprogramm löschen wollen, drücken Sie weiterhin auf die Taste, bis nichts mehr angezeigt wird. Rückstelltaste: Wenn Sie die eingelassene Rückstelltaste drücken, können Sie alle aktuellen Einstellungen aufheben und den Regler wieder auf die Ausgangswerte zurückstellen. Drucktaster für saubere Luft: Dieser Drucktaster wird benutzt, um den elektrostatischen Plasmafilter gegen Staub und Pollen einzuschalten. Drücken Sie erneut auf den Drucktaster, um die Filterfunktion auszuschalten. Feststelltaste: Wenn Sie die eingelassene Feststelltaste [LOCK] drücken, können Sie alle aktuellen Einstellungen festsetzen. Die Fernbedienung reagiert dann nur noch auf die Feststelltaste. Drücken Sie erneut auf die Taste, um die Feststellfunktion auszuschalten. Turbotaste: Wenn Sie diese Taste drücken, während das Klimagerät im Kühlbetrieb ist, wird die Kühlleistung erhöht. Durch erneutes Drücken dieser Taste schalten Sie die Turbofunktion wieder aus. Leuchtdiodenanzeigetaste: Wenn Sie diese Taste drücken, schaltet sich die digitale Anzeige im Klimagerät aus. Drücken Sie erneut auf diese Taste, um die Anzeige wieder zu aktivieren (gilt nicht für Geräte, die nicht mit dieser Funktion ausgerüstet sind). Funktionstasten auf der Fernbedienung Abb. 2 Anzeigenfeld

Digitale Anzeige: Hier wird die eingestellte Temperatur angezeigt. Während des Schaltuhrbetriebs werden hier die Einund Ausschalteinstellungen der Schaltuhr angezeigt. Wenn das Gerät im Belüftungsbetrieb ist, ist die Anzeige leer. Sendeleuchte: Diese Leuchte brennt, während die Fernbedienung Signale zum Gerät sendet. Ein/Aus-Anzeige: Dieses Symbol erscheint, wenn das Gerät mit der Fernbedienung eingeschaltet wird, und erlischt wieder, wenn das Gerät ausgeschaltet wird. Betriebsstandsanzeige: Sie können die Betriebsarttaste drücken, um die aktuelle Betriebsart aufzurufen: Automatik, Kühlen, Trocknen, Heizen. Anzeige „LOCK“: Die Meldung „LOCK“ erscheint, wenn Sie auf die Feststelltaste drücken. Zum Löschen des Bildschirms drücken Sie erneut auf die Feststelltaste. Schaltuhranzeige: In diesem Teil der Anzeige werden die Schaltuhreinstellungen angezeigt. Wenn für den Schaltuhrbetrieb nur die Anfangszeit eingestellt ist, steht auf der Anzeige „TIMER ON“. Wenn für den

02-02-2007 11:11 Pagina 10 Schaltuhrbetrieb nur die Ausschaltzeit eingestellt ist, steht auf der Anzeige „TIMER OFF“. Wenn beide Zeiten eingestellt sind, sehen Sie auf der Anzeige „TIMER ON-OFF“. Dies zeigt an, dass Anfangs- und Endzeit eingestellt sind. Bezeichnung der Gebläsegeschwindigkeit: Über die Gebläsegeschwindigkeitstaste [FAN SPEED] können Sie die gewünschte Gebläsegeschwindigkeit (Automatik – niedrig – mittel – hoch) einstellen. Die gewählte Einstellung wird auf der Flüssigkristallanzeige angezeigt. Dies gilt nicht für den Automatikbetrieb!

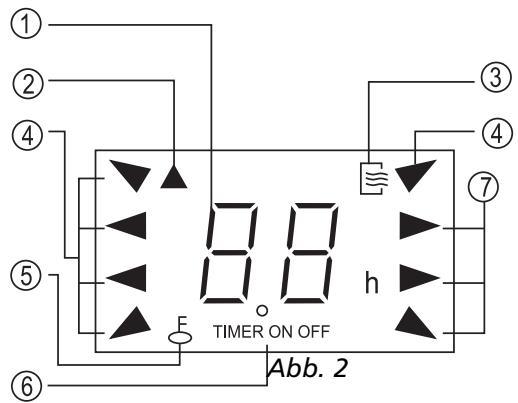

HINWEIS Der Deutlichkeit halber sind in Abb. 2 alle Leuchten abgebildet. Beim tatsächlichen Betrieb erscheinen jedoch nur die jeweils aktiven Funktionselemente in der Anzeige. Bedienung der Fernbedienung Einlegen der Batterien / Batteriewechsel Verwenden Sie zwei Alkalitrockenbatterien (AAA/LR03). Benutzen Sie keine aufladbaren Batterien.

1. Entfernen Sie den Deckel des Batteriefachs an der Rückseite der Fernbedienung, indem Sie ihn in

Richtung des Pfeils auf dem Deckel ziehen.

2. Legen Sie neue Batterien ein und achten Sie dabei darauf, dass Plus- und Minuspol (+) und (-) der

Batterien richtig herum liegen. Setzen Sie den Deckel wieder ein, indem Sie ihn wieder in die Ausgangsstellung zurückschieben.

• Verwenden Sie beim Batteriewechsel keine alten Batterien oder Batterien eines anderen Typs. Dies könnte die einwandfreie Funktion der Fernbedienung beeinträchtigen.
• Wenn Sie die Fernbedienung mehrere Wochen lang nicht benutzen, müssen Sie die Batterien herausnehmen. Anderenfalls könnte die Fernbedienung durch auslaufende Batterien beschädigt werden.
• Unter normalen Bedingungen haben Batterien eine durchschnittliche Lebensdauer von etwa 6 Monaten.
• Wechseln Sie die Batterien aus, wenn das Innengerät nicht mit einem akustischen Signal antwortet oder wenn die Übertragungsanzeige nicht aufleuchtet.
• Mischen Sie niemals neue und alte Batterien. Verwenden Sie niemals gleichzeitig Batterien eines unterschiedlichen Typs (z.B. Alkali und Mangandioxid). AUTOMATIKBETRIEB Wenn das Klimagerät betriebsbereit ist, schalten Sie den Strom ein. Dann beginnt die Betriebsanzeige auf dem Anzeigenfeld des Innengeräts zu blinken.

1. Wählen Sie Automatikbetrieb mit Hilfe der Betriebsarttaste.

2. Drücken Sie die Taste ▲ oder ▼, um die gewünschte Raumtemperatur einzustellen. Die angenehmsten

Temperatureinstellungen liegen zwischen 21 °C und 28 °C.

3. Wenn Sie auf die Taste EIN/AUS drücken, wird das Gerät eingeschaltet. Die Betriebsleuchte auf dem

Anzeigenfeld des Innengeräts leuchtet dann auf. Die Betriebsart ist Automatikbetrieb. Die Gebläsegeschwindigkeit wird automatisch geregelt.

4. Wenn Sie erneut auf die Taste EIN/AUS drücken, wird das Gerät ausgeschaltet.

11:11 Pagina 11 HINWEIS

• Im Automatikbetrieb kann das Klimagerät logisch zwischen der Betriebsart KÜHLEN, GEBLÄSE, HEIZEN und ENTFEUCHTEN wählen, indem es den Unterschied zwischen der tatsächlichen Raumtemperatur und dem auf der Fernbedienung eingestellten Sollwert misst.
• Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wählen. Betriebsarten KÜHLEN, HEIZEN und NUR GEBLÄSE

Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die Einstellungen von Hand ändern, indem Sie die Betriebsart KÜHLEN, ENTFEUCHTEN, HEIZEN (nur für Geräte mit Wärmepumpe) oder NUR GEBLÄSE wählen. Hierzu drücken Sie Taste b. Drücken Sie die Taste ▲ oder ▼ (c und d), um die gewünschte Raumtemperatur einzustellen. Wenn das Gerät im Kühlbetrieb läuft, ist eine Temperatureinstellung von 21 °C oder höher am angenehmsten. Wenn das Gerät im Heizbetrieb läuft, ist eine Temperatureinstellung von 28 °C oder niedriger am angenehmsten. Drücken Sie die Gebläsetaste e, um den Gebläsebetrieb AUTOMATIK, HOCH, MITTEL oder NIEDRIG zu wählen. Drücken Sie die Taste EIN/AUS a. Die Betriebsleuchte leuchtet auf und das Klimagerät beginnt mit den von Ihnen gewählten Einstellungen zu laufen. Wenn Sie erneut auf die Taste EIN/AUS a drücken, wird das Gerät ausgeschaltet.

HINWEIS Die Betriebsart NUR GEBLÄSE kann nicht zum Regeln der Temperatur verwendet werden. In dieser Betriebsart gelten nur die Schritte 1, 3 und 4. ENTFEUCHTEN

Drücken Sie die Betriebsarttaste b, um ENTFEUCHTEN zu wählen. Drücken Sie die Taste ▲ oder ▼ (c und d), um die gewünschte Raumtemperatur zwischen 21 °C und 28 °C einzustellen. Drücken Sie die Taste EIN/AUS a. Die Betriebsanzeige leuchtet auf und das Klimagerät nimmt den Betrieb in der Betriebsart ENTFEUCHTEN auf. Wenn Sie erneut auf die Taste EIN/AUS a drücken, wird das Gerät ausgeschaltet.

HINWEIS Aufgrund des Unterschieds zwischen dem Temperatur-Sollwert des Geräts und der wirklichen Raumtemperatur, läuft das Klimagerät in der Betriebsart ENTFEUCHTEN oft automatisch ohne die Betriebsarten KÜHLEN und GEBLÄSE. SCHALTUHR-BETRIEB Drücken Sie die Taste Schaltuhr EIN/AUS (i und j), um die Ein und Ausschaltzeiten des Geräts einzustellen. Die effektive Betriebszeit, die über die Fernbedienung für die Schaltuhrfunktion eingestellt wird, ist auf einen Zeitraum zwischen 0,5 und weniger als 24 Stunden begrenzt.

1. Einstellen der Beginnzeit.

1.1 Drücken Sie auf die Taste Schaltuhr EIN i, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN

SCHALTUHR), die zuletzt eingestellte Betriebsbeginnzeit, und das Signal „Hr“ (Std.) erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen.

1.2 Drücken Sie erneut auf die Taste Schaltuhr Ein i, um die gewünschte Beginnzeit für das Gerät einzustellen.

1.3 Nach dem Einstellen von Schaltuhr EIN sendet die Fernbedienung das Signal nach einer halben

Sekunde Verzögerung zum Klimagerät.

2. Einstellen der Endzeit.

2.1 Drücken Sie auf die Taste Schaltuhr AUS j, dann zeigt die Anzeige der Fernbedienung OFF TIMER

(AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für das Betriebsende neu einstellen.

2.2 Wenn Sie erneut auf die Taste Schaltuhr AUS j drücken, wird die Zeit eingestellt, zu der das Gerät

ausgeschaltet werden soll.

2.3 Nach dem Einstellen von Schaltuhr AUS sendet die Fernbedienung das Signal nach einer halben

Sekunde Verzögerung zum Klimagerät.

3. Einstellen der Beginn und Endzeit.

3.1 Drücken Sie auf die Taste Schaltuhr EIN i, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN

SCHALTUHR) und die zuletzt eingestellte Betriebsbeginnzeit in Stunden erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen. 3.2 Wenn Sie erneut auf die Taste Schaltuhr EIN i drücken, wird die Zeit eingestellt, zu der das Gerät eingeschaltet werden soll.

3.3 Drücken Sie auf die Taste Schaltuhr AUS j, dann zeigt die Anzeige der Fernbedienung OFF TIMER

(AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden, sowie das Signal „Hr“ (Std.) erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für das Betriebsende neu einstellen.

3.4 Wenn Sie erneut auf die Taste Schaltuhr AUS j drücken, wird die Zeit eingestellt, zu der das Gerät

ausgeschaltet werden soll.

3.5 Nach dem Einstellen der Schaltuhr sendet die Fernbedienung das Signal nach einer halben Sekunde

Verzögerung zum Klimagerät.

• Wenn für die Beginnzeit und die Endzeit die gleiche Zeit eingestellt wird, wird die Endzeit automatisch um 0,5 Std. erhöht (wenn die eingestellte Zeit weniger als 10 Std. anzeigt) oder um eine Stunde (wenn die eingestellte Zeit 10 Std. oder mehr anzeigt).
• Wenn Sie die EIN/AUS-Zeit der Schaltuhr ändern wollen, drücken Sie einfach auf die Schaltuhrtaste und stellen die Zeit neu ein.
• Die Einstellzeit ist eine relative Zeit, d.h. dies ist die eingestellte Zeit, die von der Verzögerung der aktuellen Zeit ausgeht.

• Sorgen Sie dafür, dass keine Flüssigkeiten in die Nähe der Fernbedienung gelangen.
• Schützen Sie die Fernbedienung vor hohen Temperaturen und der Einwirkung von Strahlung.
• Setzen Sie den Innenraumempfänger nie der direkten Sonneneinstrahlung aus, anderenfalls riskieren Sie, dass das Klimagerät nicht einwandfrei funktioniert.
• Benutzen Sie niemals gleichzeitig neue und alte Batterien. Benutzen Sie niemals gleichzeitig Batterien unterschiedlichen Typs (z.B. Alkali und Mangandioxid). OPTIMALER BETRIEB Damit das Gerät optimal funktioniert, sollten Sie folgende Punkte beachten: Stellen Sie die Richtung des Luftstroms richtig ein und zwar so, dass er nicht direkt auf Personen gerich• tet ist. Stellen Sie die Temperatur so ein, dass sie optimal angenehm ist. Stellen Sie das Gerät nicht auf außergewöhnliche Temperaturen ein.

02-02-2007 11:11 Pagina 13 Schließen Sie Türen und Fenster, denn sonst verringert sich möglicherweise die erwünschte Wirkung. Wählen Sie mit Hilfe der Taste Schaltuhr EIN auf der Fernbedienung die Zeit, zu der sich das Klimagerät einschalten soll. Stellen Sie keine Gegenstände in die Nähe des Luftein oder Luftauslasses, denn dies könnte die Wirksamkeit des Klimageräts beeinträchtigen oder es könnte sogar aufhören zu laufen. Überzeugen Sie sich davon, dass keine Gegenstände den Luftstrom hindern. Der Luftstrom muss den gesamten Raum ungehindert erreichen können. Der Luftstrom muss auch das Klimagerät ungehindert erreichen können. Reinigen Sie den Luftfilter regelmäßig, anderenfalls verringert sich möglicherweise die Kühl oder Heizleistung. Es empfiehlt sich, die Filter alle zwei Wochen zu reinigen. Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

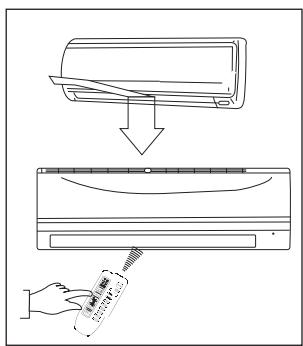

EINSTELLEN DER RICHTUNG DES LUFTSTROMS

Stellen Sie die Richtung des Luftstroms richtig ein, anderenfalls wird er als unangenehm empfunden oder verursacht ungleichmäßige Raumtemperaturen.

Verstellen Sie die waagerechten Lamellen mit Taste h auf der Fernbedienung.

Verstellen Sie die senkrechten Lamellen von Hand. Einstellen der waagerechten Richtung des Luftstroms (nach oben / unten) Das Klimagerät stellt die Richtung des waagerechten Luftstroms automatisch der

jeweiligen Betriebsart entsprechend ein. Einstellen der waagerechten Richtung des Luftstroms Hierzu muss das Gerät in Betrieb sein. Drücken Sie die Luftrichtungstaste h auf der Fernbedienung, um die Lamellen in die gewünschte Richtung zu bewegen. Hebel

Stellen Sie der waagerechten Richtung des Luftstroms auf die gewünschte Richtung ein.

Anschließend wird der waagerechten Luftstrom automatisch in diejenige Richtung eingestellt, in die Sie die Lamellen durch Drücken der Luftrichtungstaste bewegt haben. Einstellen der senkrechten Richtung des Luftstroms (links – rechts) Stellen Sie die senkrechten Lamellen von Hand mit dem Hebel links bzw. rechts vom senkrechten Lamellenarm ein (je nach Modell). Wenn das Klimagerät in Betrieb ist und die senkrechten Lamellen befinden sich in einer spezifischen

Position, müssen Sie den Hebel links (bzw. rechts, je nach Modell) vom Luftauslass in die gewünschte Position bringen. VORSICHT Passen Sie auf, dass Sie das Gebläse hinter den senkrechten Lamellen nicht berühren! HINWEIS Alle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur Verdeutlichung. Sie können geringfügig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form.

man_S18xx_de.qxd 02-02-2007 11:11 Pagina 14 Einstellen der automatischen Schrägstellung der Richtung des Luftstroms (nach oben / unten) Hierzu muss das Klimagerät in Betrieb sein. Drücken Sie auf die Schrägstellungstaste g auf der Fernbedienung.

Zum Ausschalten der Funktion drücken Sie erneut die Schrägstellungstaste g. Drücken sie die

Luftrichtungstaste h, um die Lamellen in der gewünschten Position festzusetzen.

• Die Luftrichtungs und Schrägstellungstasten können nicht betätigt werden, wenn das Klimagerät nicht in Betrieb ist (selbst wenn die Schaltuhr auf EIN steht).
• Betreiben Sie das Klimagerät im Kühl oder Entfeuchtungsbetrieb nicht längere Zeit mit nach unten gerichtetem Luftstrom. Anderenfalls könnte Kondensierung auf den waagerechten Lamellen auftreten, wodurch Flüssigkeit heruntertropfen würde.
• Bewegen Sie die waagerechten Lamellen nicht von Hand. Benutzen Sie immer die Luftrichtungstaste 8 oder die Schrägstellungstaste 7. Wenn Sie diese Lamellen von Hand bewegen, funktionieren sie möglicherweise während des Betriebs nicht mehr richtig. Wenn die Lamellen nicht einwandfrei funktionieren, müssen Sie das Klimagerät einmal aus und dann wieder einschalten.
• Wenn das Klimagerät sofort nach dem Ausschalten wieder eingeschaltet wird, bewegen sich die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang nicht.
• Der Öffnungswinkel der waagerechten Lamellen sollte nicht zu klein eingestellt werden, denn wenn der Bereich, in dem die Luft strömen kann, zu klein ist, könnte dies die Kühl bzw. Heizleistung beeinträchtigen.
• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.
• Wenn das Klimagerät (zum ersten Mal) an eine Stromquelle angeschlossen wird, erzeugen die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang ein Geräusch. Dies ist ganz normal.

FUNKTIONSWEISE DES KLIMAGERÄTS

Drücken Sie die Schlaftaste

TemperaturSollwert AUTOMATIKBETRIEB

der Fernbedienung), wählt das Gerät anhand des von Ihnen eingestellten

1 Stunde Temperatur-Sollwerts und der aktuellen Raumtemperatur automatisch 1 Stunde KÜHLEN KÜHL, HEIZ oder Nur-GEBLÄSE-Betrieb. Drücken Sie die Schlaftaste TemperaturSollwert Wenn Sie das Klimagerät auf Automatikbetrieb (AUTO) stellen (Taste b auf

Das Klimagerät regelt die Raumtemperatur automatisch etwa auf den von Ihnen eingestellten Temperatur-Sollwert.

1 Stunde Wenn Sie den Automatikbetrieb (AUTO) nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wählen. 1 Stunde HEIZEN

Raumtemperatur SPARBETRIEB

Wenn Sie die Schlaftaste f während des KÜHL , HEIZ oder AUTOMATIKbetriebs drücken, erhöht (Kühlbetrieb) oder senkt (Heizbetrieb) Zeit Temperatur-Sollwert das Klimagerät die Temperatur automatisch um 1 °C pro Stunde. Zwei Stunden später wird der Temperatur-Sollwert erreicht und beibehalten. Die ENTFEUCHTEN Gebläsegeschwindigkeit wird automatisch geregelt. ENTFEUCHTUNGSBETRIEB

Beim Entfeuchten wird automatisch auf der Grundlage des Unterschieds zwischen dem Temperatur-Sollwert und der wirklichen Raumtemperatur der

Entfeuchtungsbetrieb gewählt. man_S18xx_de.qxd

02-02-2007 11:11 Pagina 15 Die Temperatur wird während des Entfeuchtens geregelt, indem der Kühlbetrieb oder der Nur-Gebläse-

Betrieb aus und eingeschaltet wird. Die Gebläsegeschwindigkeit ist NIEDRIG.

Bei normalem Kühlbetrieb entfeuchtet das Klimagerät gleichzeitig die Luft. HINWEIS Beim Entfeuchtungsbetrieb des Klimageräts verringert sich höchstwahrscheinlich auch die Raumtemperatur. Daher ist es normal, dass ein Hygrostat einen höheren relativen Feuchtigkeitsgrad misst. Der absolute Feuchtigkeitsgrad in dem Raum wird jedoch abhängig von der Menge der in dem Raum erzeugten Feuchtigkeit (Kochen, anwesende Personen usw.) gesenkt. WARTUNG Abflussreiniger Nein

WARNUNG Vor dem Reinigen muss das Klimagerät ausgeschaltet und von der Stromversorgung getrennt werden. Reinigen des Innengeräts und der Fernbedienung Verdünner Filtergriff VORSICHT

• Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen Lappen.
• Wenn das Innengerät stark verschmutzt ist, kann ein mit kaltem Wasser angefeuchteter Lappen verwendet werden.
• Die vordere Verkleidung des Innengeräts kann abgenommen und mit Wasser gereinigt werden. Wischen Sie sie dann mit einem trockenen Lappen trocken.
• Verwenden Sie zum Reinigen des Geräts keinen mit Chemikalien behandelten Lappen bzw. ein solches Staubtuch.
• Verwenden Sie zum Reinigen kein Benzin, Verdünner, Putzmittel oder ähnliche Lösungsmittel. Diese könnten Risse oder Verformungen in der Kunststoffoberfläche bewirken. Reinigen des Luftfilters Ein verstopfter Luftfilter verringert die Kühleffizienz dieses Geräts. Reinigen Sie den Filter alle 2 Wochen.

Heben Sie die Verkleidung des Innengeräts schräg an, bis sie einrastet.

Fassen Sie den Griff des Luftfilters an und heben Sie den Filter leicht an, um ihn aus dem Filterhalter herauszunehmen. Ziehen Sie ihn dann nach unten.

Nehmen Sie den Luftfilter aus dem Innengerät.

• Reinigen Sie den Luftfilter alle 2 Wochen.
• Reinigen Sie den Luftfilter mit einem Staubsauger oder unter fließendem Wasser.
• Überzeugen Sie sich davon, dass der Filter vollständig trocken und in einwandfreiem Zustand ist, bevor Sie ihn wieder einsetzen.

Nehmen Sie den Elektroplasmafilter nur aus seinem Stützrahmen, wenn dies unbedingt notwendig ist, siehe die Abbildung links. Elektrofilter

VORSICHT! Nach dem Öffnen des Lufteinlassgitters dürfen Sie diesen Elektroplasmafilter 10 Minuten lang nicht berühren, anderenfalls riskieren Sie einen elektrischen Schlag. Reinigen Sie den Elektroplasmafilter mit Wasser und, sofern erforderlich, mit einem milden Reinigungsmittel. Überzeugen Sie sich davon, dass der Filter vollständig trocken und in einwandfreiem Zustand ist, bevor Sie ihn wieder einsetzen.

Setzen Sie den Luftfilter wieder ein.

Setzen Sie den oberen Teil des Luftfilters wieder in das Gerät. Achten Sie dabei darauf, dass linker und rechter Rand richtig sitzen und bringen Sie den Filter in die richtige Position. Wartung Wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen, gehen Sie folgendermaßen vor:

Betätigen Sie das Gebläse etwa 6 Stunden lang, damit das Innere des Geräts trocken wird.

Schalten Sie das Klimagerät aus und trennen Sie es von der Stromquelle. Nehmen Sie die Batterien aus der Fernbedienung.

Das Außengerät muss regelmäßig gewartet und gereinigt werden. Dies muss von einem offiziellen Monteur für Klimageräte durchgeführt werden. Kontrollen vor dem Betrieb

Kontrollieren Sie, ob die Kabel nicht gebrochen oder getrennt sind.

Kontrollieren Sie, ob der Luftfilter eingesetzt ist.

Kontrollieren Sie, ob der Luftauslass womöglich blockiert ist, falls das Klimagerät längere Zeit nicht benutzt wurde. VORSICHT

• Achten Sie darauf, dass Sie die Metallteile des Geräts beim Herausnehmen der Filter nicht berühren. Sie könnten sich an scharfen Metallkanten verletzen.
• Reinigen Sie das Innere des Klimageräts nicht mit Wasser. Wasser kann die Isolierung zerstören, wodurch die Möglichkeit eines elektrischen Schlags besteht.
• Vor dem Reinigen des Geräts, müssen Sie sich davon überzeugen, dass der Strom ausgeschaltet und der Sicherungsautomat deaktiviert ist. man_S18xx_de.qxd

02-02-2007 11:11 Pagina 17 BEDIENUNG Während des normalen Betriebs kann Folgendes eintreten.

1. Schutzvorrichtung des Klimageräts

Der Kompressor kann nach dem Anhalten 3 Minuten lang nicht anlaufen. Anti-Kaltluft

Das Gerät ist so ausgelegt, dass es im Heizbetrieb keine Kaltluft abbläst, wenn sich der Wärmetauscher des Innengeräts in einer der folgenden drei Situationen befindet und der Temperatur-Sollwert noch nicht erreicht ist. A. wenn der Heizbetrieb gerade begonnen hat. B. beim Abtauen. C. während des Heizens bei niedrigerer Temperatur. Abtauen

Auf dem Außengerät kann sich während des Heizzyklus bei niedriger Außentemperatur und hoher Luftfeuchtigkeit Eis bilden, was zu einer verringerten Heizeffizienz des Klimageräts führt.

Während dieses Zustands unterbricht das Klimagerät den Heizbetrieb regelmäßig und beginnt automatisch mit dem Abtauen.

Die Abtauzeit schwankt je nach Außentemperatur und Menge des Eises auf dem Außengerät zwischen 4 und 10 Minuten.

2. Weißer Nebel aus dem Innengerät.

Beim Kühlbetrieb in Innenräumen mit hohem relativen Feuchtigkeitsgrad kann durch einen starken Temperaturunterschied zwischen dem Lufteinlass und dem Luftauslass weißer Nebel austreten.

Wenn das Klimagerät nach dem Abtauen wieder den Heizbetrieb aufnimmt, kann durch beim Abtauen entstandene Feuchtigkeit weißer Nebel austreten.

3. Geringfügige Geräusche des Klimageräts.

Wenn der Kompressor läuft oder gerade aufgehört hat zu laufen, hören Sie möglicherweise ein tiefes Zischen. Dieses Geräusch wird durch das Kältemittel erzeugt, das strömt oder aufhält zu strömen.

Wenn der Kompressor läuft oder gerade aufgehört hat zu laufen, hören Sie möglicherweise ein tiefes Quietschen. Dies entsteht durch die Wärmeausdehnung und Kältezusammenziehung der Kunststoffteile im Gerät bei einer Temperaturänderung.

Beim ersten Einschalten des Stroms hört man möglicherweise die Lamellen, die ihre Ausgangsposition einnehmen.

4. Staub wird aus dem Innengerät herausgeblasen.

Dies ist ganz normal, wenn das Klimagerät längere Zeit nicht benutzt wurde bzw. bei der ersten Benutzung des Geräts.

5. Merkwürdiger Geruch aus dem Innengerät.

Dies liegt daran, dass das Innengerät von Baumaterial, Möbeln oder Rauch eingedrungene Gerüche abgibt.

6. Das Klimagerät schaltet vom Kühl oder Heizbetrieb auf den Nur-Gebläse-Betrieb um.

Wenn die Innentemperatur den Temperatur-Sollwert des Klimageräts erreicht, hält der Kompressor automatisch an und das Klimagerät schaltet auf Nur-Gebläse-Betrieb um. Der Kompressor läuft wieder an, wenn die Innentemperatur im Kühlbetrieb über den Sollwert ansteigt oder im Heizbetrieb unter den Sollwert sinkt.

Auf dem Innengerät kann sich beim Kühlen bei einem hohen relativen Feuchtigkeitsgrad (relativer Feuchtigkeitsgrad von über 80 %) Tropfwasser absetzen. Stellen Sie in dem Fall die waagerechten Lamellen auf die größte Luftauslassöffnung und stellen die Gebläsegeschwindigkeit auf HOCH.

Das Klimagerät saugt Wärme vom Außengerät an und lässt sie beim Heizen über das Innengerät austreten. Wenn die Außentemperatur sinkt, nimmt also auch die vom Klimagerät angesaugte Wärme entsprechend ab. Gleichzeitig steigt die Wärmelast des Klimageräts durch den stärkeren Unterschied zwischen Innen und Außentemperatur. Wenn das Klimagerät keine angenehme Temperatur bewirken kann, empfiehlt es sich, ein zusätzliches Heizgerät zu verwenden.

9. Automatische Neustartfunktion

Ein Stromausfall während des Betriebs legt das Gerät vollkommen still. Das Klimagerät verfügt über die automatische Neustartfunktion. Sobald wieder Spannung anliegt, sorgt diese Funktion dafür, dass das Gerät automatisch wieder mit allen vorherigen Einstellungen, die nämlich gespeichert wurden, anläuft.

Störungen und Abhilfe

STÖRUNG Wenn eine der folgenden Störungen auftritt, müssen Sie das Klimagerät unverzüglich ausschalten. Trennen Sie es von der Stromquelle und wenden Sie sich an Ihren Händler.

• Im Leuchtdiodenfenster erscheint einer der folgenden Kodes: E0,E1,E2,E3,E4,E5,E6,E7,E8 oder P0,P1,P2,P3,P4.
• Die Sicherung brennt häufig durch oder der Sicherungsautomat schaltet das Gerät häufig aus.
• Eindringen von Fremdgegenständen oder Wasser in das Klimagerät.
• Die Fernbedienung funktioniert nicht oder nicht normal.
• Eine andere ungewöhnliche Situation.
• Die Betriebsanzeige blinkt 5 Mal, selbst nachdem der Netzstrom getrennt und wieder angeschlossen wurde. man_S18xx_de.qxd 02-02-2007 11:11 Störung Pagina 19 Ursache Abhilfe Stromausfall Warten Sie, bis wieder Strom fließt. Stecker des Geräts möglicherweise nicht in Kontrollieren Sie, ob der Stecker fest in der Steckdose. der Wandsteckdose steckt. Ersetzen Sie die Sicherung / setzen Sie das Sicherung möglicherweise durchgebrannt. Relais zurück / setzen Sie den Sicherungsautomaten zurück. Batterie der Fernbedienung Das Gerät springt nicht Legen Sie eine neue Batterie ein. möglicherweise leer. an. Der Abstand von der Fernbedienung zum Empfänger am Innengerät ist über 6 bis 7 m oder es befinden sich Gegenstände zwischen der Fernbedienung und dem Empfänger. Verringern Sie die Entfernung. Entfernen Sie eventuell die Gegenstände. Richten Sie die Fernbedienung auf den Empfänger am Innengerät. Die mit der Schaltuhr eingestellt Zeit ist falsch. Warten Sie oder löschen Sie die Einstellung der Schaltuhr. Unzulässige Temperatureinstellung Stellen Sie die richtige Temperatur ein Ausführliche Hinweise entnehmen Sie bitte Abschnitt E „Fernbedienung“. Luftfilter verstopft. Gerät kühlt bzw. heizt den Raum nicht richtig, Türen oder Fenster im Raum geöffnet. obgleich Luft aus dem Luftein- oder -auslass von Innen- oder Klimagerät strömt. Außengerät verstopft. 3-Minuten-Verzögerungsschutz des Kompressors ausgelöst. Abtauen des Außengerät wird durchgeführt. Gebläsegeschwindigkeit lässt sich nicht ändern Klimagerät im Automatikbetrieb. Klimagerät im Entfeuchtungsbetrieb. Zeitanzeige wird nicht Klimagerät im Gebläsebetrieb. angezeigt

Reinigen Sie den Luftfilter. Schließen Sie die Türen bzw. Fenster. Beseitigen Sie die Hindernisse und schalten Sie das Gerät dann wieder ein. Warten Sie. Gebläsegeschwindigkeit lässt sich nur in den Betriebsarten HEIZEN, KÜHLEN und GEBLÄSE ändern. Im Gebläsebetrieb lässt sich die Temperatur nicht einstellen. Wenn die Störung nicht behoben wurde, wenden Sie sich bitte an Ihren Händler. Nennen Sie ihm das Modell des Geräts und schildern Sie ihm ausführlich die Störung. HINWEIS Die Reparatur des Geräts darf nur von einem offiziellen Monteur für Klimageräte ausgeführt werden.

02-02-2007 11:11 Pagina 20 GARANTIEBEDINGUNGEN Die Klimaanlage wird mit einer 24monatigen Garantie geliefert, die am Kaufdatum beginnt. Innerhalb dieses Zeitraums werden alle Material und Fabrikationsfehler repariert bzw. kostenlos ausgewechselt. Hierbei gelten folgende Regeln:

Wir weisen ausdrücklich jegliche künftige Ansprüche zurück, einschließlich Ansprüche für Kollateralschäden.

Reparaturen oder das Austauschen von Teilen innerhalb der Garantiefrist bewirkt keine Verlängerung der Garantie.

Die Garantie wird nichtig, wenn Modifizierungen irgendeiner Art vorgenommen, andere als Originalteile eingesetzt wurden oder Reparaturen von Dritten ausgeführt werden.

Teile, die dem normalen Verschleiß unterliegen, wie der Filter, sind von der Garantie ausgenommen.

Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen Originalrechnung und vorausgesetzt, es wurden keine Änderungen vorgenommen.

Die Garantie gilt nicht für Schäden, die durch Nachlässigkeit oder durch Handlungen entstanden sind, die von den in dieser Anleitung beschriebenen Handlungen abweichen.

Transportkosten und das Transportrisiko für die Klimaanlage oder deren Teile gehen grundsätzlich zu Lasten des Käufers.

Schäden, die dadurch entstanden sind, dass keine geeigneten Zibro-Filter verwendet wurden, fallen nicht unter die Garantie.

Verlust von Kältemittel bzw. austretendes Kältemittel durch unsachgemäßes Anschließen bzw. Trennen der Geräte fällt nicht unter die Garantiebedingungen für dieses Produkt. Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunächst grundsätzlich immer erst die Bedienungsanleitung gründlich zu Rate zu ziehen. Bringen Sie die Klimaanlage zur Reparatur zu Ihrem Händler, wenn Sie in dieser Anleitung keine Abhilfe finden.

EE-Klasse * Energetischer Wirkungsgrad * Heizleistung (max) *

Leistungszahl * Stromverbrauch beim Kühlen Stromverbrauch beim Heizen S 1847

Heizleistungsklasse Entfeuchtungsleistung *** S 1833 Gleichstromwechselrichter Gleichstromwechselrichter Wechselstromwechselricht mit Wandbefestigung mit Wandbefestigung er mit Wandbefestigung

0,75 1,08 1,73 V / Hz / Ph 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 Nennstrom beim Kühlen / Heizen

Luftstrom ** m /h 650 / 515 / 375 675 / 520 / 375 800 / 700 / 600 Stromversorgung Für Räume von bis zu **

Kompressorart Gebläsegeschwindigkeiten

Kreiskolben Kreiskolben Kreiskolben

Bedienelemente von Hand / mechanisch / elektronisch elektronische Fernbedienung Fernbedienung Ja / Nein

Sieb, Plasma, Aktivkohle Sieb, Plasma, Aktivkohle Sieb, Plasma, Aktivkohle K/g R410A / 1230 g R410A / 1230 g R410A / 1770 g

6,35 / 9,53 6,35 / 12,7 6,35 / 12,7 Luftfilterarten Art / Menge des Kältemittels Kältemittelrohrdurchmesser Flüssigkeit Gas Ansaug- / Ausströmdruck elektronische Fernbedienung elektronische Fernbedienung bar <15 / <42 <15 / <42 <15 / <42 Maße Innengerät (B x H x T)

760 x 590 x 285 760 x 590 x 285 845 x 695 x 335 Nettogewicht Innengerät

Nettogewicht Außengerät

Bruttogewicht Innengerät

Bruttogewicht Außengerät

Schalldruckpegel Innengerät dB(A)

Schalldruckpegel Außengerät dB(A)

Schutzklasse Innengerät

IP X0 IP X0 IP X0 Schutzklasse Außengerät

Entfeuchtung bei 32 °C, 80 % RF IP X4 IP X4 IP X4 T3,15A / 250V T3,15A / 250V T3,15A / 250V Elektroartikel gehören nicht in den Hausmüll. Wenn möglich sollten sie recycelt werden. Erkundigen Sie sich bei der Behörde oder bei Ihrem Händler nach den entsprechenden Möglichkeiten. Umweltinformationen: Dieses Gerät enthält im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es darf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden. Dieses Gerät enthält die in der obigen Tabelle aufgeführte Menge des Kältemittels R410a. Lassen Sie das R410a nicht in die Atmosphäre entweichen. R410a ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 1975.

VIANMÄÄRITYSVIHJEITÄ

VIANMÄÄRITYSVIHJEITÄ
