NÁVOD K OBSLUZE DCM-03 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Čistička odpadů
Model	MSW-DCM-03	MSW-DCM-05	MSW-DCM-06
Délka x šířka x výška [mm]	410 x 420 x 550	490 x 410 x 910	430 x 340 x 550
Napětí [V] / Frekvence [Hz]	230V~/50Hz
Výkon [W]	390
Otáčky/min.	400
Určeno pro trubky o průměru [mm]	32-100
Průměr spirály [mm]	12,7
Délka spirály [m]	15
Hmotnost zařízení [g]	31,4	35,6	29,6

1. Všeobecný popis

Tato příručka vám má pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

	Výrobek splňuje požadavky příslušných bezpečnostních norem.
	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	POZOR! nebo VAROVÁNÍ! nebo PAMATUJ! popisující danou situaci (všeobecná výstražná značka).
	Používejte ochranné brýle.
	Používejte ochranné rukavice.
	Používejte ochranu hlavy.
	Používejte ochranu nohou.
	UPOZORNĚNÍ! Výstraha před úrazem elektrickým proudem!
	UPOZORNĚNÍ! Nebezpečí rozmačkání rukou!

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

2. Bezpečnost používání

UPOZORNĚNÍ!

Přečtěte si všechna bezpečnostní varování a pokyny. Nerespektování výstrah a nedodržování návodů může způsobit úraz elektrickým proudem, požár a/nebo vážná zranění nebo být příčinou smrti.

Termín „zařízení“ nebo „produkt“ ve varováních a v popisu návodu se vztahuje na: Stroje na čištění odtoků

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.
b) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
c) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Chraňte kabel před zdroji tepla, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.
d) Při venkovních pracích se zařízením používejte prodlužovací kabel určený pro venkovní použití. Použití prodlužovacího kabelu určeného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
e) Pokud se nemůžete vyhnout použití výrobku ve vlhkém prostředí, použijte k připojení výrobku k elektrické síti proudový chránič (RCD). Používání RCD snižuje riziko úrazu elektrickým proudem.
f) Je zakázáno používat zařízení, pokud je napájecí vodič poškozen nebo jeví známky opotřebení. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisem výrobce.
g) Abyste se vyhnuli úrazu elektrickým proudem, neponořujte elektrický vodič, zástrčku ani samotné zařízení do vody nebo jiné tekutiny. Je zakázáno používat zařízení na mokrých površích.

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.
b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu.
c) Pokud máte pochybnosti, zda výrobek pracuje správně, nebo v případě výskytu poruchy kontaktujte servis výrobce.
d) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!
e) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).
f) Do pracovního prostoru nesmějí děti ani nepovolané osoby. (Nepozornost může vést ke ztrátě kontroly nad jednotkou.)
g) Zařízení používejte pouze v dostatečně větraných prostorech.

h) Pravidelně kontrolujte stav nálepek s informacemi týkajícími se bezpečnosti. Jsou-li nálepky nečitelné, vyměňte je.
i) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
j) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.
k) Zařízení uložte mimo dosah dětí a zvířat.

Zapamatujte Během práce se zařízením chraňte děti a jiné, okolní osoby. si!

2.3. Osobní bezpečnost

a) Nepoužívejte toto zařízení, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost ovládat zařízení.
b) Zařízení není určeno pro použití osobami (včetně dětí) se sníženými mentálními, smyslovými nebo intelektuálními funkcemi nebo osobami, které nemají zkušenosti a/nebo znalosti, pokud nejsou pod dohledem nebo nebyly poučeny osobou odpovědnou za jejich bezpečnost o tom, jak používat zařízení.
c) Zařízení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a příslušně poučené, které se seznámily s těmito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
d) Při používání zařízení dávejte pozor a řídte se zdravým rozumem. Chvíle nepozornosti při práci může vést k vážnému zranění.
e) Používejte osobní ochranné prostředky vyžadované při práci se zařízením a uvedené v bodu 1 vysvětlivek symbolů. Používání vhodných a atestovaných osobních ochranných prostředků snižuje riziko úrazu.
f) Pro zabránění náhodnému uvedení zařízení do provozu zkontrolujte před připojením ke zdroji napájení, zda je přepínač v poloze „vypnuto“.
g) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.
h) Zařízení není hračka. Děti by měly být sledovány, aby bylo zajištěno, že si s výrobkem nehrají.
i) Nevkládejte ruce dovnitř zařízení, pokud je v provozu!

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně vybraný produkt odvede lepší a bezpečnější práci, pro kterou byl navržen.

b) Před nastavením, výměnou vybavení nebo uložením nástroje vytáhněte zástrčku ze zásuvky. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.

c) Nepoužívaný výrobek uchovávejte mimo dosah dětí a kohokoli, kdo není obeznámen se zařízením nebo s tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.

d) Udržujte zařízení v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.

e) Zařízení chraňte před dětmi.

f) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.

g) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.

h) Při přepravě nebo přemistování zařízení ze skladu na místo použití dodržujte zdravotní a bezpečnostní pravidla pro ruční manipulaci platná v zemi, kde je zařízení používáno.

i) Vyhněte se situacím, kdy se zařízení během provozu zastaví při velkém zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.

j) Zapnuté zařízení neponechávejte bez dozoru.

k) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.

I) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.

m) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.

n) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Návod k použití

Jednotka je určena pouze k odblokování ucpaného potrubí a odpadů. V uzavřených prostorách a venku je možné jej používat pouze za příznivých povětrnostních podmínek - je zakázáno používat stroj v podmínkách vysoké vlhkosti vzduchu, jakož i za deště/sněžení.

Výrobek je určen pouze pro domácí použití!

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

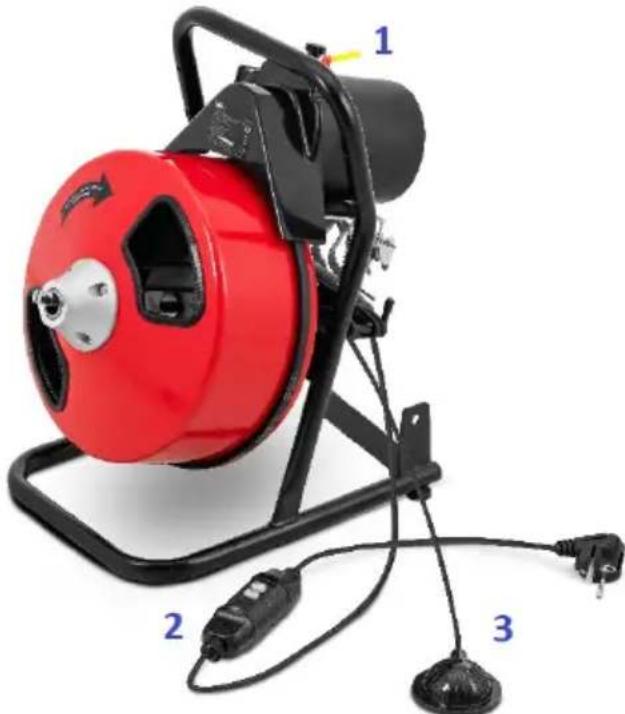

3.1. Přehled produktů

MSW-DCM-03:

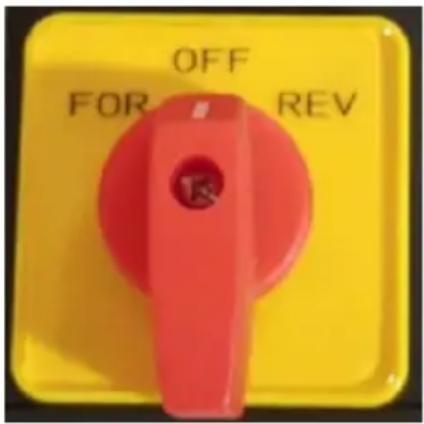

1 - Ovládací knoflík:

Slouží k zapnutí/vypnutí zařízení a ovládání směru otáčení spirály.

OFF : stop

PRO : směr otáčení "vpřed".

REV : "reverzní" směr otáčení

UPOZORNĚNÍ! Před připojením stroje ke zdroji napájení zkontrolujte, zda je ovládací knoflík v poloze OFF.

2 - Proudový chránič

3 - Nožní spínač

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota prostředí nesmí překračovat 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Udržujte minimální vzdálenost 10 cm od každé stěny zařízení. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Zařízení vždy používejte na rovném, pevném, čistém a suchém ohnivzdorném povrchu mimo dosah dětí a osob se sníženými psychickými, smyslovými a duševními funkcemi. Zařízení umístěte tak, aby byl vždy zajištěn přístup k síťové zástrčce. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

3.3. Práce se zařízením

• Umístěte jednotku ve vzdálenosti přibližně 0,6 m od odpadu. Pokud to není možné, vedťe spirálu kovovou vodicí trubkou.
• Nastavte nožní spínač tak, aby byl snadno přístupný. Stroj je navržen pro obsluhu jednou osobou. Ujistěte se, že v případě nouze můžete rychle sundat nohu ze spínače.
• Ujistěte se, že je ovládací knoflík v poloze OFF.
  • Vyberte vhodný řezný nástroj.
• Vyjměte spirálu z bubnu/klece a zasuňte ji do odpadu až na doraz.
• Nastavte ovládací knoflík do polohy FOR.

• Držte obě ruce (v kožených rukavicích) na spirále a sešlápněte nožní spínač pro spuštění stroje.

• Rovnoměrným tlakem zasuňte spirálu do odtoku a upravte rychlost posuvu na zjištěný odpor. Netlačte na spirálku nadměrnou silou - spirála by se mohla poškodit.

• Nenechávejte ve spirále příliš velkou vůli, protože to způsobí nadměrné kmitání. Pokud se spirála začne příliš ohýbat nebo kroutit, uvolněte tlak na nožní spínač a otočte buben v opačném směru, abyste snížili kroucení kabelu. Zatlačte přebytečnou spirálu zpět do bubnu a pokračujte v práci.
• Pokud se vyskytnou problémy s ostrými zatáčkami, zkuste se strojem zařadit zpátečku a přitom vyvíjejte konstantní tlak na spirálu. Nenechávejte motor běžet na zpátečku déle než několik sekund, protože by to mohlo způsobit zamotání nebo ohnutí spirály.
• Když spirála dosáhne zablokované oblasti, nechte ji pomalu postupovat do zablokované oblasti. Tento pomalý pohyb vpřed sníží tlak na kabel a zároveň provede důkladnější čištění. Činnost tam a zpět často funguje nejlépe. Tip: Často je užitečné použít malý proud vody protékající linkou během provozu stroje a po něm k vypláchnutí odřezků.
• Ujistěte se, že řezný nástroj není během provozu zablokován. To může způsobit ohnutí a zlomení spirály. Když se vám spirála začne kroutit v rukou, zastavte stroj a stáhněte spirálku zpět. Tím se řezný nástroj uvolní z překážky. Poté nechte spirálu pomalu se pohybovat dopředu, dokud se nezastaví.
• Po odblokování potrubí by měla být spirála vytažena. Ujistěte se, že je ovládací knoflík v přední poloze. To je důležité, aby se zabránilo zamotání spirály do bubnu nebo do lana.
• K vytahování kabelu z odpadu nepoužívejte zpátečku. Při zpětném chodu stroje může dojít k zamotání kabelu do bubnu.
• Když je řezný nástroj blízko vypouštěcího otvoru, sundejte nohu z nožního spínače, aby se buben neotáčel. Nikdy nevytahujte řezací nástroj z odpadu, když se kabel otáčí. Spirála se může zkroutit a způsobit vážné zranění.

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout.
b) Před každým čištěním, a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku!
c) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
d) Po každém čištění by měly být všechny části před opětovným použitím zařízení důkladně vysušeny.
e) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
f) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
g) Provádějte pravidelné kontroly jednotky, kontrolu technické způsobilosti a případných poškození.

h) K čistění používejte měkký hadřík.

i) Nečistěte jednotku kyselými látkami, lékařskými prostředky, ředidly, palivem, oleji nebo jinými chemikáliemi. Mohlo by dojít k poškození zařízení.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v návodu k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.
