MANUALE UTENTE DCM-03 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Macchina sturatubi
Modello	MSW-DCM-03	MSW-DCM-05	MSW-DCM-06
Lunghezza x Larghezza x Altezza [mm]	410 x 420 x 550	490x410x910	430 x 340 x 550
Tensione [V] / Frequenza [Hz]	230V~/50Hz
Potenza [W]	390
Giri/min.	400
Progettato per tubi con un diametro di [mm]	32-100
Diametro spirale [mm]	12,7
Lunghezza spirale [m]	15
Peso del dispositivo [g]	31,4	35,6	29,6

1. Descrizione generale

Questo manuale ha lo scopo di assistervi per un uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore,

l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o ATTENZIONE! o RICORDA! descrivere una data situazione(segnale generico di pericolo)
	Indossare gli occhiali protettivi.
	Indossare guanti di protezione.
	Indossare la protezione del capo.
	Indossare la protezione dei piedi
	ATTENZIONE! Pericolo di folgorazione!
	ATTENZIONE! Pericolo di schiacciamento delle mani

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze e le istruzioni di sicurezza. Il mancato rispetto delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce a: Macchine per la pulizia degli scarichi

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Non toccare il dispositivo con mani bagnate o umide.
c) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
d) In caso di utilizzo dell'apparecchio all'aperto, usare una prolunga progettata per l'utilizzo all'aperto. L'utilizzo di una prolunga progettata per l'utilizzo all'aperto riduce il rischio di scosse elettriche.
e) Se non è possibile evitare di utilizzare il prodotto in un ambiente umido, utilizzare un dispositivo a corrente residua (RCD) per collegare il prodotto alla rete elettrica. L'utilizzo di un RCD riduce il rischio di scosse elettriche.
f) È vietato utilizzare il dispositivo se il cavo di alimentazione è danneggiato o mostra segni visibili di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. È vietato utilizzare il dispositivo su superfici bagnate.

2.2. Sicurezza sul posto di lavoro

a) Mantieni l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.
b) Non utilizzare il dispositivo in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili.
c) In caso di dubbi relativi al corretto funzionamento del dispositivo o constatazione di un danno, occorre contattare l'assistenza tecnica del produttore.

d) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!

e) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.

f) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. (La disattenzione può causare la perdita di controllo dell'unità.)

g) Utilizzare l'apparecchio in un'area ben ventilata.

h) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.

i) Conservare il manuale d'uso per utilizzo futuro. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni.

j) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori dalla portata dei bambini.

k) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.

Ricordati! Proteggere i bambini e gli estranei mentre il dispositivo è in funzione.

2.3. Sicurezza personale

a) È vietato utilizzare il dispositivo quando si è stanchi, malati, sotto l'effetto di alcool, droga o medicinali che riducono in modo significativo le capacità relative alla gestione del dispositivo.

b) Il dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con funzioni mentali, sensoriali o intellettive ridotte o persone prive di esperienza e/o conoscenza a meno che non siano supervisionate o siano state istruite da una persona responsabile della loro sicurezza su come operare il dispositivo.

c) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.

d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo.

e) Usare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato nella sezione 1 della spiegazione dei simboli. L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni.

f) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.

g) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

h) L'apparecchio non è un giocattolo. I bambini devono essere sorvegliati affinché non giochino con il dispositivo.
i) Non inserire le mani né oggetti all'interno del dispositivo in funzione!

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adatti all'applicazione. Un prodotto correttamente selezionato svolgerà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Estrarre la spina dalla presa prima di fare regolazioni, cambiare accessori o mettere via l'apparecchio. Questa misura preventiva riduce il rischio di messa in moto accidentale.
c) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
d) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro del dispositivo). In caso di guasto, far riparare il dispositivo prima dell'uso.
e) Conservare il dispositivo fuori dalla portata dei bambini.
f) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.
g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
h) Durante il trasporto o lo spostamento del dispositivo dal deposito al luogo di utilizzo, osservare le norme di salute e sicurezza per la movimentazione manuale applicabili nel paese in cui viene utilizzato il dispositivo.
i) Evitare situazioni in cui il dispositivo si ferma sotto carichi pesanti durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.
j) Non lasciare l'apparecchio acceso senza sorveglianza.
k) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
I) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.
m) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.
n) Tenere il dispositivo lontano da fonti di fuoco e di calore

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione

durante l'utilizzo dell'apparecchiatura. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

L'unità è destinata esclusivamente allo sblocco di tubi e scarichi intasati. Può essere utilizzato in ambienti chiusi e all'aperto solo in condizioni meteorologiche favorevoli - è vietato utilizzare la macchina in condizioni di elevata umidità dell'aria, nonché durante pioggia/nevicata.

Il prodotto è destinato esclusivamente all'uso domestico!

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

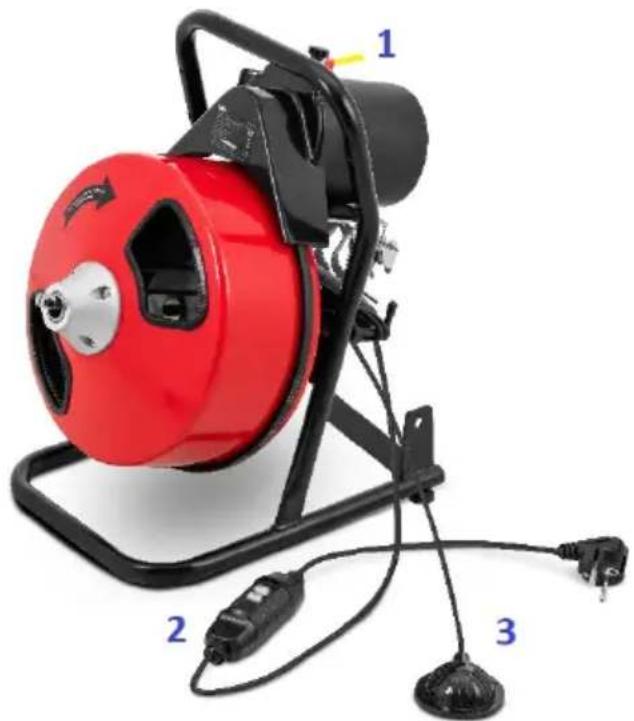

3.1. Panoramica del Prodotto

MSW-DCM-03:

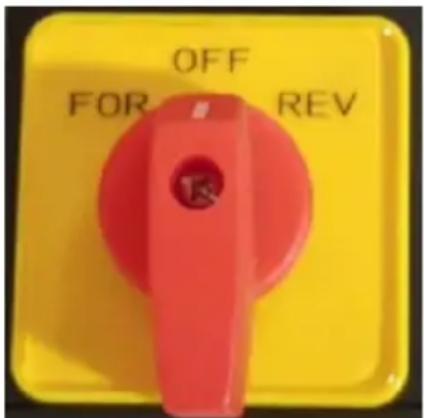

1 - Manopola di controllo:

Serve per accendere/spegnere il dispositivo e controllare il senso di rotazione della spirale.

SPENTO : stop

FOR : senso di rotazione "avanti".

REV : senso di rotazione "inverso".

ATTENZIONE! Prima di collegare la macchina alla rete elettrica, verificare che la manopola di comando sia in posizione OFF.

2 - Dispositivo differenziale
3 - Interruttore a pedale

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Bisogna mantenere una distanza minima di 10 cm da ogni parete dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'apparecchio su una superficie piana, stabile, pulita, resistente al fuoco e tenere fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. L'apparecchio deve essere collocato in modo tale che la spina di alimentazione possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

3.3. Lavoro con l'apparecchio

• Posizionare l'unità a una distanza di circa 0,6 m dallo scarico. Se ciò non è possibile, guidare la spirale attraverso il tubo di guida in metallo.
• Impostare l'interruttore a pedale in modo che sia facilmente accessibile. La macchina è progettata per essere azionata da una sola persona. Assicurati di poter rimuovere rapidamente il piede dall'interruttore in caso di emergenza.
  • Assicurarsi che la manopola di controllo sia in posizione OFF.
• Seleziona lo strumento di taglio appropriato.

• Rimuovere la spirale dal fusto/gabbia e inserirla nello scarico fino in fondo.

• Impostare la manopola di controllo sulla posizione FOR.

• Tenendo entrambe le mani (in guanti di pelle) sulla spirale, premere l'interruttore a pedale per avviare la macchina.
• Inserire la spirale nello scarico con pressione uniforme e adeguare la velocità di avanzamento alla resistenza incontrata. Non premere sulla spirale con forza eccessiva - la spirale potrebbe danneggiarsi.
• Non lasciare troppo gioco nella spirale in quanto ciò causerebbe un'oscillazione eccessiva. Se la spirale inizia a piegarsi o attorcigliarsi eccessivamente, rilasciare la pressione sull'interruttore a pedale e ruotare il tamburo nella direzione opposta per ridurre la torsione del cavo. Spingere la spirale in eccesso nel tamburo e continuare a lavorare.
• Se ci sono problemi con le curve strette, prova a innestare la retromarcia applicando una pressione costante sulla spirale. Non far girare il motore in retromarcia per più di pochi secondi poiché ciò potrebbe causare l'aggrovigliamento o la piegatura della spirale.
• Quando la spirale raggiunge l'area bloccata, lasciala avanzare lentamente nell'area bloccata. Questo lento movimento in avanti ridurrà la pressione sul cavo mentre eseguirà una pulizia più accurata. L'attività avanti e indietro spesso funziona meglio.

Suggerimento: spesso è utile utilizzare un piccolo getto d'acqua che scorre nella linea durante e dopo il funzionamento della macchina per eliminare lo sfalcio.

• Assicurarsi che l'utensile da taglio non sia bloccato durante il funzionamento. Ciò può causare la piegatura e la rottura della spirale. Quando la spirale inizia a torcersi tra le mani, fermare la macchina e tirare indietro la spirale. Questo libererà l'utensile da taglio dall'ostruzione. Quindi lascia che la spirale si muova lentamente in avanti finché non si ferma.
• Dopo che il tubo è stato sbloccato, la spirale dovrebbe essere ritirata. Assicurarsi che la manopola di controllo sia in posizione avanzata. Questo è importante per evitare che la spirale si impigli nel tamburo o nella corda.
• Non utilizzare la retromarcia per estrarre il cavo dallo scarico. Far funzionare la macchina in retromarcia può causare l'aggrovigliamento del cavo nel tamburo.
• Quando l'utensile da taglio è vicino al foro di scarico, rimuovere il piede dall'interruttore a pedale per impedire la rotazione del tamburo. Non estrarre mai l'utensile da taglio dallo scarico mentre il cavo è in rotazione. La spirale può attorcigliarsi e causare gravi lesioni.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.
b) Staccare la spina prima di ogni pulizia e quando l'apparecchio non è in uso!

c) Usare solo agenti non corrosivi per la pulizia della superficie.

d) Dopo ogni pulizia, tutte le parti devono essere accuratamente asciugate prima di riutilizzare il dispositivo.

e) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.

f) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.

g) Eseguire ispezioni periodiche dell'unità, controllando l'idoneità tecnica e gli eventuali danni.

h) Per la pulizia utilizzare un panno morbido.

i) Non pulire l'unità con sostanze acide, agenti medici, diluenti, carburante, oli o altri prodotti chimici. Potrebbe causare danni al dispositivo.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Lo segnala il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riproponendo o utilizzando in altro modo l'attrezzatura usurata, si contribuisce alla tutela del nostro ambiente naturale.

Per informazioni sull'impianto adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.
