MANUAL DE USUARIO DCM-03 MSW

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Aparato para limpiar tuberías
Modelo	MSW-DCM-03	MSW-DCM-05	MSW-DCM-06
Largo x Ancho x Alto [mm]	410x420x550	490x410x910	430x340x550
Voltaje [V] / Frecuencia [Hz]	230V~/50Hz
Potencia [W]	390
Rotaciones/min.	400
Diseñado para tuberías con un diámetro de [mm]	32-100
Diámetro espiral [mm]	12,7
Longitud de la espiral [m]	15
Peso del equipo [g]	31,4	35,6	29,6

1. Descripción general

El objetivo de este manual es ayudarlo a lograr un uso seguro y confiable. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

ANTES DE COMENZAR A TRABAJAR LEA ATENTAMENTE ESTE MANUAL.

Para extender la vida útil del equipo y garantizar su fiabilidad, el usuario tiene que asegurarse de que el funcionamiento y el mantenimiento sean correctos y se ajusten a

las instrucciones de este manual. Las características técnicas y los datos incluidos en este manual son actuales. La información de este documento está sujeta a cambios en relación con mejoras de calidad, sin previo aviso. Teniendo en cuenta los avances tecnológicos y la capacidad de reducir el ruido, el aparato está desarrollado y construido para reducir al mínimo el riesgo relacionado con la exposición al ruido.

Explicación de los símbolos

	El producto cumple con los requisitos de las correspondientes normas de seguridad.
	Antes de utilizar, leer atentamente el manual.
	Producto reciclable.
	¡PRECAUCIÓN! o ¡ADVERTENCIA! o ¡RECUERDA! describir una situación dada (señal de advertencia general).
	Utilizar gafas de seguridad.
	Usar guantes de protección.
	Utilizar protección para la cabeza.
	Utilizar protección para los pies.
	¡ADVERTENCIA! ¡Advertencia de descarga eléctrica!
	¡ADVERTENCIA! ¡Peligro de aplastar las manos!

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

2. Seguridad de uso

¡ADVERTENCIA!

Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones puede provocar descarga eléctrica, incendio y/o lesiones graves o la muerte.

El término "dispositivo" o "producto" en las advertencias y en la descripción de las instrucciones se refiere a: Máquinas de limpieza de desagües

2.1. Seguridad eléctrica

a) La clavija de la herramienta eléctrica debe coincidir con el enchufe. Nunca modificar el enchufe de ninguna manera. Usar la clavija no modificada y el enchufe de alimentación correspondiente reducirá el riesgo de choque eléctrico.
b) No tocar el dispositivo con las manos mojadas o húmedas.
c) No usar el cable de alimentación de forma incorrecta. Nunca manipular el equipo ni sacar la clavija tirando del cable. Mantener el cable alejado de las fuentes de calor, aceites, cantos cortantes o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
d) Para trabajar con la herramienta al aire libre, usar un cable de extensión adecuado para uso en exteriores. El uso del cable de extensión adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.
e) Si no puede evitar usar el producto en un ambiente húmedo, use un dispositivo de corriente residual (RCD) para conectar el producto a la red eléctrica. El uso del RCD reduce el riesgo de descarga eléctrica.
f) No usar el aparato si el conductor de alimentación está dañado o muestra claros signos de desgaste. El cable de alimentación dañado debe ser sustituido por un electricista cualificado o por el servicio técnico del fabricante.
g) Para evitar una descarga eléctrica, no sumergir el cable, la clavija ni el propio aparato en agua u otro líquido. No utilizar el aparato sobre superficies mojadas.

2.2. Seguridad en el lugar de trabajo

a) Mantenga la zona de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Hay que ser previsor, observar lo que se hace y actuar con sentido común al utilizar el equipo.
b) No utilizar el dispositivo en atmósferas potencialmente explosivas, por ejemplo, en presencia de líquidos, gases o vapores inflamables.
c) En caso de dudas acerca del funcionamiento correcto del equipo o determinar daños en el mismo, contactar con el servicio técnico del fabricante.

d) Solo el servicio técnico del fabricante se puede encargar de la reparación del dispositivo. ¡No realizar las reparaciones por sí solo!
e) En caso de producirse un fuego o un incendio, solo deben utilizarse extintores de polvo o de nieve carbónica (CO2) para extinguir el equipo con tensión eléctrica.
f) No se permiten niños ni personas no autorizadas en el área de trabajo. (La falta de atención puede resultar en la pérdida de control de la unidad).
g) Utilizar la herramienta en una zona bien ventilada.
h) Controlar regularmente el estado de las etiquetas adhesivas de seguridad. Cuando las etiquetas son ilegibles, proceder a su sustitución.
i) Guardar el manual de uso para permitir su consulta en futuro. En caso de transmitir el equipo a otra persona, deberá entregarse también el manual de uso.
j) Mantener los elementos de embalaje y las partes pequeñas de montaje fuera del alcance de los niños.
k) Mantener el equipo fuera del alcance de los niños y los animales.

¡Recuerde! Durante la operación del equipo es imperativo proteger a los niños y otras personas que se encuentren cerca del área de trabajo.

2.3. Seguridad personal

a) No opere este dispositivo si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos que puedan afectar su capacidad para operar el dispositivo.
b) El dispositivo no está diseñado para ser utilizado por personas (incluidos niños) con funciones mentales, sensoriales o intelectuales reducidas o personas que carecen de experiencia y/o conocimiento a menos que estén supervisados o hayan sido instruidos por una persona responsable de su seguridad sobre cómo operar el dispositivo.
c) El equipo debe ser operado por personas físicamente aptas, capaces de manejarlo, que se hayan familiarizado con estas instrucciones y que hayan recibido la formación adecuada en materia de seguridad e higiene en el trabajo.
d) Mantener precaución y aplicar el sentido común durante el trabajo con esta herramienta. Un momento de distracción puede provocar lesiones graves del cuerpo.
e) Utilizar los equipos de protección individual necesarios para el trabajo con esta herramienta, detallados en el apartado 1 explicación de los símbolos. El uso de los equipos de protección individual adecuados y certificados reduce el riesgo de lesiones.

f) Para evitar un arranque accidental, el usuario debe asegurarse que el interruptor está en la posición de apagado antes de conectarlo a una fuente de alimentación.
g) No usar ropa suelta ni joyas. Mantener el cabello, la ropa y los guantes lejos de las piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.
h) El dispositivo no es un juguete. Se debe vigilar a los niños para asegurarse de que no jueguen con el producto.
i) ¡No coloque sus manos ni ningún otro objeto dentro del dispositivo en funcionamiento!

2.4. Uso seguro del dispositivo

a) Asegurarse de la colocación estable de la rueda. Utilizar las herramientas adecuadas para el tipo de trabajo. Un producto seleccionado correctamente hará un mejor y más seguro trabajo para el que fue diseñado.
b) Desconectar el enchufe de la toma de corriente antes de realizar ajustes, cambiar accesorios o dejar la herramienta no utilizada. Esta medida preventiva reduce el riesgo de su puesta en marcha accidental.
c) Mantenga el producto sin usar fuera del alcance de los niños y de cualquier persona que no esté familiarizada con el dispositivo o este manual. Los dispositivos son peligrosos en manos de usuarios sin experiencia.
d) Mantener el dispositivo en buen estado técnico. Antes de cada uso comprobar si hay daños generales o daños relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). En el caso del daño, hacer reparar el equipo antes de usarlo.
e) Mantener el equipo fuera del alcance de los niños.
f) Cualquier operación de reparación y mantenimiento debe ser realizada por el personal cualificado y utilizando repuestos originales. Así la seguridad de uso será garantizada.
g) Para garantizar la integridad operativa diseñada del equipo, no retirar las cubiertas instaladas en fábrica ni desatornillar los pernos.
h) Cuando transporte o traslade el dispositivo desde el lugar de almacenamiento hasta el lugar de uso, observe las reglas de salud y seguridad para el manejo manual aplicables en el país donde se usa el dispositivo.
i) Evite situaciones en las que el dispositivo se detenga bajo cargas pesadas durante el funcionamiento. Esto puede provocar que los componentes de accionamiento se sobrecalienten y causen avería.
j) No dejar la herramienta conectada sin vigilancia.
k) Limpiar regularmente la herramienta para evitar la acumulación permanente de suciedad.
I) El dispositivo no es un juguete. Los niños no deben realizar la limpieza y el mantenimiento sin la supervisión de un adulto.

m) No manipular la estructura del equipo para cambiar sus parámetros o el diseño.

n) Mantener el equipo lejos de fuentes de fuego y calor

¡ADVERTENCIA! Aunque el equipo ha sido diseñado para ser seguro, con las protecciones adecuadas, y a pesar del uso de elementos de seguridad adicionales para el usuario, sigue existiendo un pequeño riesgo de accidente o lesión al manipular el equipo. Se recomienda mantener precaución y actuar con sentido común al utilizarlo.

3. Instrucciones de uso

La unidad está diseñada para desatascar tuberías y desagües obstruidos únicamente. Se puede usar en habitaciones cerradas y al aire libre solo en condiciones climáticas favorables; está prohibido usar la máquina en condiciones de alta humedad del aire, así como durante la lluvia/nevada.

¡Esta herramienta es exclusivamente de uso doméstico!

La responsabilidad de todos los daños resultantes de un uso distinto al indicado recae sobre el usuario.

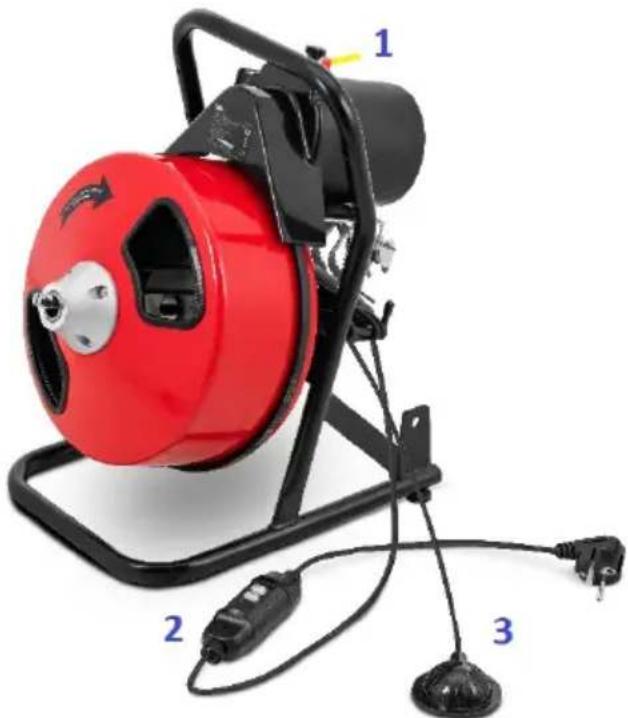

3.1. Descripción del producto

MSW-DCM-03:

Se utiliza para encender/apagar el dispositivo y controlar la dirección de rotación de la espiral.

APAGADO : detener

FOR : dirección de rotación "hacia delante"

REV : sentido de giro "inverso"

¡ADVERTENCIA! Antes de conectar la máquina a la fuente de alimentación, verifique que la perilla de control esté en la posición de APAGADO.

2 - Dispositivo de corriente residual
3 - Interruptor de pie

3.2. Preparación para el trabajo

LUGAR DE USO

La temperatura de ambiente no debe exceder los 40°C y la humedad relativa no debe exceder el 85%. El dispositivo debe estar situado de manera que garantice una buena circulación de aire. Debe mantenerse una distancia mínima de 10 cm de cada pared del aparato. Mantenga el equipo alejado de cualquier superficie caliente. El equipo siempre debe utilizarse sobre una superficie plana, estable, limpia, resistente al fuego y seca, fuera del alcance de los niños y las personas con reducida capacidad psíquica, sensorial y mental. El dispositivo debe estar situado en un lugar con acceso libre al enchufe de alimentación. ¡Asegúrese de que la fuente de alimentación del dispositivo coincida con los datos indicados en la placa de características!

3.3. Trabajo con el equipo

• Coloque la unidad a una distancia de aproximadamente 0,6 m del desagüe. Si esto no es posible, guíe la espiral a través del tubo guía de metal.
• Ajuste el interruptor de pie para que sea fácilmente accesible. La máquina está diseñada para ser operada por una sola persona. Asegúrese de poder retirar rápidamente el pie del interruptor en caso de emergencia.
• Asegúrese de que la perilla de control esté en la posición APAGADO.
• Seleccione la herramienta de corte adecuada.
• Retire la espiral del tambor/jaula e insértela en el desagüe hasta el fondo.

• Coloque la perilla de control en la posición FOR.
- Manteniendo ambas manos (con guantes de cuero) en la espiral, presione el interruptor de pie para encender la máquina.
- Inserte la espiral en el drenaje con una presión uniforme y ajuste la velocidad de alimentación a la resistencia encontrada. No presione la espiral con demasiada fuerza; la espiral podría dañarse.

- No deje demasiada holgura en la espiral ya que esto causará una oscilación excesiva. Si la espiral comienza a doblarse o torcerse demasiado, libere la presión sobre el interruptor de pie y gire el tambor en la dirección opuesta para reducir la torsión del cable. Empuje el exceso de espiral de vuelta al tambor y continúe trabajando.

- Si hay problemas con giros cerrados, intente cambiar la máquina a reversa mientras aplica presión constante a la espiral. No haga funcionar el motor en reversa por más de unos pocos segundos ya que esto puede hacer que la espiral se enrede o se doble.

- Cuando la espiral llegue al área bloqueada, permita que avance lentamente hacia el área bloqueada. Este lento movimiento de avance reducirá la presión sobre el cable mientras realiza una limpieza más profunda. La actividad de ida y vuelta a menudo funciona mejor.

Sugerencia: a menudo es útil usar un pequeño chorro de agua que fluye en la línea durante y después de la operación de la máquina para eliminar los recortes.

- Asegúrese de que la herramienta de corte no se bloquee durante el funcionamiento. Esto puede hacer que la espiral se doble y se rompa. Cuando la espiral comience a girar en sus manos, detenga la máquina y tire de la espiral hacia atrás. Esto liberará la herramienta de corte de la obstrucción. Luego deje que la espiral avance lentamente hasta que se detenga.

- Después de desbloquear la tubería, se debe retirar la espiral. Asegúrese de que la perilla de control esté en la posición hacia adelante. Esto es importante para evitar que la espiral se enrede en el tambor o en la cuerda.

- No use la marcha atrás para sacar el cable del desagüe. Hacer funcionar la máquina en reversa puede hacer que el cable se enrede en el tambor.

- Cuando la herramienta de corte esté cerca del orificio de drenaje, retire el pie del interruptor de pie para evitar que el tambor gire. Nunca retire la herramienta de corte del desagüe mientras el cable esté girando. La espiral puede torcerse y causar lesiones graves.

3.4. Limpieza y mantenimiento

a) Antes de cualquier limpieza, ajuste, sustitución de accesorios y cuando el equipo no esté en uso, desconecte el enchufe de la red y deje que el equipo se enfríe por completo.

b) ¡Desconectar el enchufe de la red antes de cada limpieza, y después de usar el equipo!

c) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.

d) Después de cada limpieza, todas las piezas deben secarse completamente antes de volver a utilizar el dispositivo.

e) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.

f) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.

g) Realice inspecciones regulares de la unidad, verificando la aptitud técnica y los posibles daños.

h) Para limpiar, debe utilizarse solamente un paño suave.

i) No limpie la unidad con sustancias ácidas, agentes médicos, diluyentes, combustible, aceites u otros productos químicos. Puede causar daños al dispositivo.

ELIMINACIÓN DE DISPOSITIVOS USADOS.

Al final de su vida útil, este producto no debe desecharse con la basura doméstica normal, sino que debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. La información está marcada con el símbolo colocado en el producto, incluido en el manual de uso o el embalaje. Los materiales utilizados en este equipo son reciclables de acuerdo con su marcado. Se contribuye de forma importante a la protección del medio ambiente reutilizando, reciclando o eliminando de otra forma los equipos usados.

La administración local le proporcionará información sobre el punto adecuado para desechar los equipos usados.
