BEDIENUNGSANLEITUNG DCM-03 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Rohrreinigungsgerät
Modell	MSW-DCM-03	MSW-DCM-05	MSW-DCM-06
Länge x Breite x Höhe [mm]	410 x 420 x 550	490 x 410 x 910	430 x 340 x 550
Spannung [V] / Frequenz [Hz]	230V~/50Hz
Leistung [W]	390
Umdrehungen/Min.	400
Ausgelegt für Rohre mit einem Durchmesser von [mm]	32-100
Spiraldurchmesser [mm]	12,7
Spirallänge [m]	15
Gewicht des Geräts [g]	31,4	35,6	29,6

1. Allgemeine Beschreibung

Dieses Handbuch soll Sie bei der sicheren und zuverlässigen Verwendung unterstützen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR	BEGINN	DER	ARBEITEN	IST	DIESE
BETRIEBSANLEITUNG		SORGFÄLTIG	ZU	LESEN	UND ZU
VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten

Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

CE	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	VORSICHT! oder ACHTUNG! oder NICHT VERGESSEN! eine gegebene Situation beschreiben (allgemeines Warnzeichen).
	Schutzbrille tragen.
	Es sind Schutzhandschuhe zu tragen.
	Kopfschutz verwenden.
	Fußschutz verwenden.
	ACHTUNG! Warnung vor Stromschlag!
	ACHTUNG! Gefahr von Quetschverletzungen der Hand!

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und in der Beschreibung der Anleitung bezieht sich auf: Rohrreinigungsgerät

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
c) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
d) Wenn Sie das Gerät im Freien betreiben, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Gebrauch im Freien vorgesehenen Verlängerungskabels vermindert das Risiko eines Stromschlags.
e) Wenn Sie es nicht vermeiden können, das Produkt in einer feuchten Umgebung zu verwenden, verwenden Sie einen Fehlerstromschutzschalter (RCD), um das Produkt an das Stromnetz anzuschließen. Die Verwendung von RCD verringert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
g) Um einen Stromschlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät nicht auf nassen Oberflächen.

2.2. Sicherheit am Arbeitsplatz

a) Den Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

c) Wenn Sie Zweifel an der Funktionstüchtigkeit des Produkts haben oder wenn es beschädigt ist, wenden Sie sich bitte an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
f) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
g) Verwenden Sie das Gerät in gut belüfteten Bereichen.
h) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
i) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
j) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
k) Halten Sie das Gerät von Kindern und Tieren fern.

Immer Schützen Sie Kinder und herumstehende Personen während Sie beachten! die Maschine bedienen.

2.3. Eigenschutz

a) Betreiben Sie dieses Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit, das Gerät zu bedienen, beeinträchtigen könnten.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Funktionen oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden beaufsichtigt oder wurden von einer für ihre Sicherheit verantwortlichen Person in die Bedienung eingewiesen das Gerät.
c) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.

f) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
h) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
i) Stecken Sie nicht Ihre Hände oder Gegenstände in das laufende Gerät!

2.4. Sicherer Umgang mit dem Gerät

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Arbeit, für die es entwickelt wurde, besser und sicherer erledigen.
b) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
c) Bewahren Sie unbenutztes Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
e) Halten Sie das Gerät von Kindern fern.
f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
h) Beachten Sie beim Transport oder Verbringen des Geräts von der Lagerung zum Einsatzort die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung, die in dem Land gelten, in dem das Gerät verwendet wird.
i) Vermeiden Sie Situationen, in denen das Gerät während des Betriebs unter starker Belastung stoppt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
j) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
k) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

I) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
m) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
n) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Gebrauchsanweisung

Das Gerät ist nur zum Freimachen von verstopften Rohren und Abflüssen bestimmt. Es kann in geschlossenen Räumen und im Freien nur bei günstigen Wetterbedingungen verwendet werden - es ist verboten, die Maschine bei hoher Luftfeuchtigkeit sowie bei Regen/Schneefall zu verwenden.

Das Produkt ist nur für den Hausgebrauch bestimmt!

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

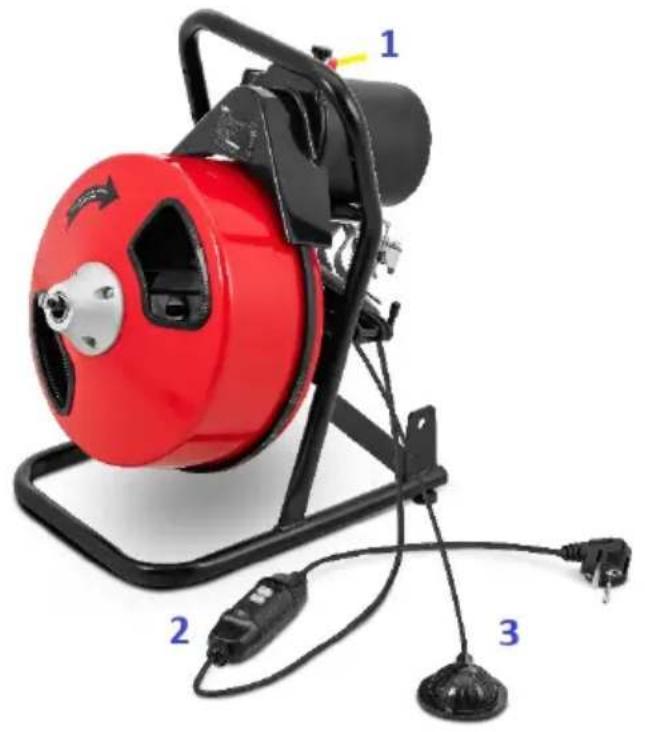

3.1. Produktübersicht

MSW-DCM-03:

Es wird verwendet, um das Gerät ein- und auszuschalten und die Drehrichtung der Spirale zu steuern.

AUS : Stopp

FOR : Drehrichtung "vorwärts".

REV : Drehrichtung "umgekehrt".

ACHTUNG! Bevor Sie die Maschine an das Stromnetz anschließen, prüfen Sie, ob sich der Bedienknopf in der Position AUS befindet.

2 - Fehlerstromschutzschalter

3 - Fußschalter

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85% nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute

Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

3.3. Arbeit mit dem Gerät

- Stellen Sie das Gerät in einem Abstand von ca. 0,6 m zum Abfluss auf. Falls dies nicht möglich ist, führen Sie die Spirale durch das Führungsrohr aus Metall.

- Stellen Sie den Fußschalter so ein, dass er leicht zugänglich ist. Die Maschine ist für die Bedienung durch eine Person ausgelegt. Stellen Sie sicher, dass Sie im Notfall schnell den Fuß vom Schalter nehmen können.

- Stellen Sie sicher, dass sich der Bedienknopf in der Position AUS befindet.

- Wählen Sie das passende Schneidwerkzeug aus.

- Nehmen Sie die Spirale aus Trommel/Käfig und führen Sie sie bis zum Anschlag in den Abfluss ein.

• Stellen Sie den Bedienknopf auf die Position FOR.

- Halten Sie beide Hände (in Lederhandschuhen) auf der Spirale und drücken Sie den Fußschalter, um die Maschine zu starten.

- Führen Sie die Spirale mit gleichmäßigem Druck in den Ablauf ein und passen Sie die Fördergeschwindigkeit dem auftretenden Widerstand an. Drücken Sie nicht mit übermäßiger Kraft auf die Spirale – die Spirale kann beschädigt werden.

- Lassen Sie die Spirale nicht zu locker, da dies zu übermäßigen Schwingungen führt. Wenn sich die Spirale zu stark zu biegen oder zu verdrehen beginnt, lassen Sie den Druck auf den Fußschalter los und drehen Sie die Trommel in die entgegengesetzte Richtung, um die Kabelverdrehung zu verringern. Schieben Sie die überschüssige Spirale zurück in die Trommel und arbeiten Sie weiter.

- Wenn es Probleme mit engen Kurven gibt, versuchen Sie, die Maschine in den Rückwärtsgang zu schalten, während Sie konstanten Druck auf die Spirale ausüben. Lassen Sie den Motor nicht länger als ein paar Sekunden rückwärts laufen, da dies dazu führen kann, dass sich die Spirale verheddert oder verbiegt.

- Wenn die Spirale den blockierten Bereich erreicht, lassen Sie sie langsam in den blockierten Bereich vordringen. Diese langsame Vorwärtsbewegung reduziert den Druck auf das Kabel und führt gleichzeitig eine gründlichere Reinigung durch. Die Hin- und Her-Aktivität funktioniert oft am besten.

Tipp: Oft ist es hilfreich, während und nach dem Maschinenbetrieb einen kleinen Wasserstrahl in der Leitung zu verwenden, um Schnittgut auszuspülen.

• Stellen Sie sicher, dass das Schneidwerkzeug während des Betriebs nicht blockiert ist. Dies kann dazu führen, dass sich die Spirale verbiegt und bricht. Wenn sich die Spirale in Ihren Händen zu drehen beginnt, halten Sie die Maschine an und ziehen Sie die Spirale zurück. Dadurch wird das Schneidwerkzeug von der Verstopfung befreit. Lassen Sie die Spirale dann langsam vorwärts laufen, bis sie stoppt.
• Nachdem das Rohr entstopft ist, sollte die Spirale herausgezogen werden. Stellen Sie sicher, dass sich der Bedienknopf in der vorderen Position befindet. Dies ist wichtig, damit sich die Spirale nicht in der Trommel oder im Seil verheddert.
• Verwenden Sie nicht den Rückwärtsgang, um das Kabel aus dem Abfluss zu ziehen. Wenn Sie die Maschine rückwärts laufen lassen, kann sich das Kabel in der Trommel verheddern.
• Wenn sich das Schneidwerkzeug in der Nähe des Abflusslochs befindet, nehmen Sie Ihren Fuß vom Fußschalter, um zu verhindern, dass sich die Trommel dreht. Ziehen Sie niemals das Schneidwerkzeug aus dem Abfluss, während sich das Kabel dreht. Die Spirale kann sich verdrehen und schwere Verletzungen verursachen.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.
b) Jedes Mal bevor das Gerät gereinigt wird und ebenfalls wenn das Gerät nicht verwendet wird, muss der Netzstecker gezogen werden.
c) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
d) Nach jeder Reinigung sollten alle Teile gründlich getrocknet werden, bevor das Gerät wiederverwendet wird.
e) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
f) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
g) Führen Sie regelmäßige Inspektionen des Gerätes durch, prüfen Sie die technische Tauglichkeit und eventuelle Beschädigungen.
h) Für die Reinigung muss ein weiches Tuch verwendet werden.
i) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, medizinischen Mitteln, Verdünnungen, Kraftstoff, Ölen oder anderen Chemikalien. Das Gerät könnte beschädigt werden.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
