NÁVOD K OBSLUZE 5000 Series XC5242 PHILIPS

Před prvním použitím 89

Instalace nástěnného držáku 89

Příprava k použití 90

Použití přístroje 91

Sestavení přístroje 91

Použití trubice FlexIT 92

Vysávání měkkých a tvrdých podlah 93

Vysávání se současným vytíráním tvrdých podlah (pouze XC5244) 94

Univerzální použití a příslušenství ____ 97

Používání hubice 97

Použití kartáče Mini Turbo (pouze XC5243 a XC5244) 97

Používání štěrbinového nástavce 98

Používání kombinovaného nástavce 98

Po použití – údržba 99

Častá údržba po každém cyklu čištění 99

Údržba nádoby na prach 99

Údržba nádržky na vodu (pouze XC5244) ____ 100

Pravidelná údržba v intervalech 102

Údržba systému odsávání prachu 102

Údržba hubice 104

Údržba kartáče Mini Turbo (pouze XC5243 a XC5244) ____ 106

Údržba nádržky na vodu (pouze XC5244) 107

Výměna 108

Signály v uživatelském rozhraní a jejich význam 109

Řešení problémů 111

Suché čištění 111

Údržba hubice na vysávání a aktivní vytírání 114

Úvod

Děkujeme za zakoupení tohoto výrobku. Zaregistrujte svůj výrobek na www.philips.com/support, abyste plně využili veškerou podporu, kterou poskytujeme.

Všeobecný popis

1 ovládací panel

a procentuální poměr úrovně baterie

b indikátory úrovně výkonu

c tlačítko pro výběr výkonu

d vypínač

2 ruční vysavač

3 prachová nádoba

4 baterie

5 filtr

6 tlačítko uvolnění prachové nádoby

7 sada šroubů

8 nástěnný držák

9 adaptér

10 trubice

11 hubice

12 nádržka na vodu (pouze XC5244)

13 vytírací polštářek z mikrovláken (pouze XC5244)

14 kartáč Mini Turbo (pouze modely XC5243, XC5244)

15 kombinovaný nástavec

16 nástavec na štěrbiny

Před prvním použitím

Instalace nástěnného držáku

1 Nástěnný držák obratte a odjistěte páku. Vložte nabíjecí port. Zkontrolujte, že kovová část je vidět a ukazuje nahoru na přední stranu nástěnného držáku.

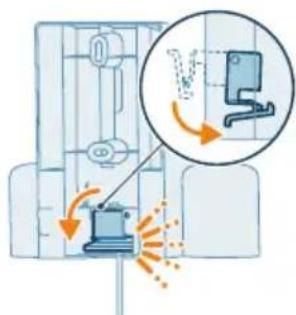

2 Zavřete páku. Podle slyšitelného cvaknutí se ujistěte, že je páka na svém místě.

3 Pevně připevněte nástěnný držák do zvolené pozice na stěně. Nejnižší montážní otvory pro šrouby by měly být přibližně 125 cm nad zemí.

Upozornění: Při vrtání otvorů do stěny může dojít k úrazu elektrickým proudem, budte proto opatrní.

i Poznámka: Zkontrolujte, že umístění nástěnného držáku je zvoleno tak, že může celý přístroj viset na stěně, aniž by se hubicí dotýkal podlahy.

4 Jakmile určíte optimální umístění a výšku pro skladování a nabíjení přístroje, pevně šrouby utáhněte, aby byl nástěnný držák řádně upevněn.

Příprava k použití

Přístroj je vybaven baterií Li-Ion. Nabíjení vybité baterie na plné nabití trvá asi 4 hodin.

1 Připojte akumulátor do těla přístroje. Podle slyšitelného cvaknutí se ujistěte, že je řádně připojen.

MAX 40°C MIN 5°C

2 Přístroj nabíjejte tak, že jej umístíte do namontovaného nástěnného držáku.

Varování: Přístroj nabíjejte při teplotě v rozmezí 5 °C až 40 °C.

i Poznámka: Také můžete položit ruční vysavač na rovný a stabilní povrch a zapojit nabíjecí kabel přímo do přístroje.

i Poznámka: Další možností je položit baterii na rovný a stabilní povrch a zapojit nabíjecí kabel přímo do baterie.

3 Přístroj je navržen tak, aby dosáhl úplného nabití do 4 hodin. Průběh nabíjení můžete sledovat na displeji. Jakmile se přístroj plně nabije, na displeji se rozsvítí hodnota 100 %. Po pár sekundách se displej vypne.

Použití přístroje

Sestavení přístroje

1 Připojte ruční vysavač k trubici. Připojení ověřte podle slyšitelného kliknutí.

2 Připojte trubici k hubici. Připojení ověřte podle slyšitelného kliknutí.

Použití trubice FlexIT

Tento přístroj má trubici FlexIT, která vám umožňuje ohýbat trubici v úhlu až 95°.

1 Stisknutím tlačítka pro uvolnění na trubici uvolněte ohýbaní.

2 Hubici s ohnutou trubicí zasuňte pod pohovku.

3 Chcete-li trubici vrátit do rovné polohy, zvedněte ruční vysavač a spodní část trubice vraťte zpět.

Vysávání měkkých a tvrdých podlah

1 Stisknutím vypínače přístroj zapněte.

i Poznámka: Pokud chcete přístroj vypnout, znovu stiskněte tlačítko pro zapnutí/vypnutí přístroje.

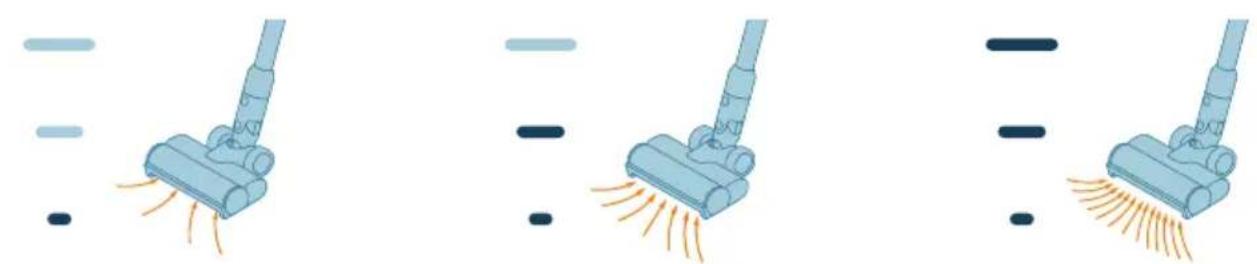

2 Pomocí tlačítka pro výběr výkonu můžete přepínat mezi třemi různými nastaveními výkonu: režim Eco, normální režim, režim Turbo.

Eco Normální Turbo

3 Vysavačem můžete čistit tvrdé nebo měkké podlahy.

Varování: Nevysávejte vodu ani jiné tekutiny.

Upozornění: Nedívejte se přímo do osvětlených LED diod ani nemířte LED diodami nikomu do očí. LED dioda je velmi jasná.

Vysávání se současným vytíráním tvrdých podlah (pouze XC5244)

Upozornění: Nádržku na vodu používejte pouze k čištění tvrdých podlah s voděodolným povrchem (například linolea, dlažby nebo lakovaných parket) a kamenných podlah (například mramorové podlahy). Pokud vaše podlaha nemá voděodolnou úpravu, informujte se u výrobce, zda je možné k čištění použít vodu. Nepoužívejte nádržku na vodu na tvrdé podlahy s poškozeným voděodolným povrchem.

i Poznámka: Nepoužívejte nádržku na vodu k čištění koberců.

i Poznámka: Nepohybujte přístrojem se sestavenou nádržkou na vodu do stran, jinak zanechá mokré stopy. Pohybujte přístrojem pouze směrem dopředu a dozadu.

1 Vytírací polštářek z mikrovláken před použitím navlhčete vodou.

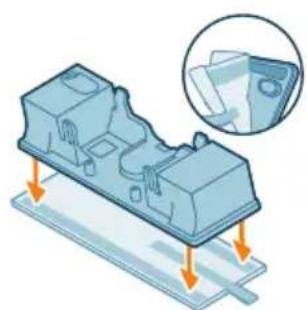

2 Připevněte vytírací polštářek z mikrovláken pod nádržku na vodu. Zarovnejte pásky se suchým zipem pod nádržkou na vodu a z rubu polštářku.

MAX 50 °C

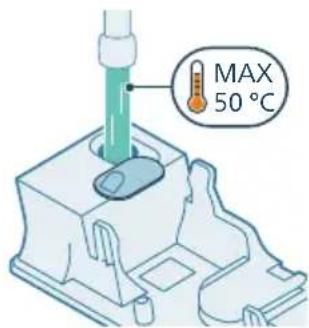

3 Otevřete gumové víko na horní části nádržky. Naplňte nádržku vodou. Teplota vody nesmí přesáhnout 50 °C.

10 ml

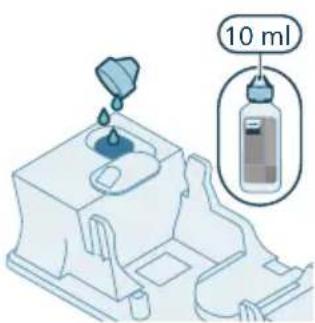

4 (Volitelné) Pokud chcete do nádržky na vodu přidat tekutý prostředek na čištění podlahy, volte takový prostředek, který pění málo nebo vůbec a je rozpustný. Doporučujeme prostředek na čištění podlah Philips XV1792. Do vody přidejte pouze několik kapek čisticího prostředku.

5 Pevně nádržku na vodu uzavřete.

6 Připravenou nádržku na vodu připevněte k vodní hubici a můžete začít. Pro správné použití je nezbytné, aby byla nádržka pevně připojena ke kolečkům hubice ve správné orientaci.

7 Stisknutím vypínače zařízení zapněte. Po připevnění vodního modulu k hubici můžete účinně čistit tvrdé podlahy.

i Poznámka: Vodní modul není vhodný pro měkké podlahy, jako je koberec.

Upozornění: Vodní modul nesmí být používán k odsávání vody z louží.

Tipy a další důležité informace

• Před mopováním není nutné podlahu vysávat, protože sestava vysavače a mopu aktivně mokře čistí tvrdou podlahu a zachycuje všechny druhy nečistot, včetně tekutin a skvrn. Na koberce a rohože používejte sestavu samotného vysavače.
• Po vypnutí přístroje může na podlaze zůstat malá louže vody, pokud přístrojem v okamžiku jeho vypnutí nepohybujete. Tuto louži můžete zmenšit tak, že při vypínání budete přístrojem pohybovat. V případě potřeby můžete poslední kapky odstranit hadříkem.

Omezení použití

• Tato sestava vysavače a mopu je vhodná pro současné vysávání a vytírání všech typů tvrdých podlah s výjimkou dřevěných podlah bez povrchové úpravy.
• Sestava vysavače a mopu je určena pro automatické čištění tvrdých podlah. Při používání tohoto přístroje vždy postupujte podle pokynů pro čištění pro vaši tvrdou podlahu.
• Chcete-li do nádržky na čistou vodu přidat tekutý prostředek na čištění podlah jiný než Philips XV1792, používejte výhradně takový prostředek, který pění málo nebo vůbec a je rozpustný ve vodě, stejně jako prostředek na čištění podlah Philips XV1792.
• Objem nádržky na čistou vodu je 300 ml. Do vody proto stačí přidat pouze několik kapek (max. 10 ml) tekutého prostředku na čištění podlah.
• Pokud použijete sestavu vysavače a mopu na podlahy z linolea, ujistěte se, že jsou správně upevněné, aby nedocházelo k nasávání linolea do hubice.
• Pokud s vypnutým přístrojem pohybujete nebo jej zvedáte nad koberec nebo rohožku, mohou na koberci nebo rohožce skončit kapky odpadní vody.
• Nepřejíždějte přístrojem přes ventilační mřížky podlahového topení. Na mřížce přístroj není schopen vysát vodu, která vytéká z hubice, a voda pak zateče do topného tělesa.
• Při čištění nezvedejte hubici z podlahy, nepohybujte s ní do stran a neprovádějte prudké otáčky, protože by zanechávala stopy vody. Pohybujte přístrojem pouze směrem dopředu a dozadu.

i Poznámka: Provozní doba závisí na úrovni výkonu použité během čištění.

Univerzální použití a příslušenství

A Varování: At použijete jakékoli příslušenství, nevysávejte vodu ani jiné tekutiny.

Používání hubice

1 Hubici připojte přímo k ručnímu vysavači.

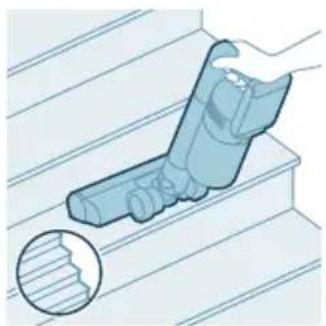

2 Tato kombinace je vhodná k čištění dynamických výšek povrchu, například na schodišti.

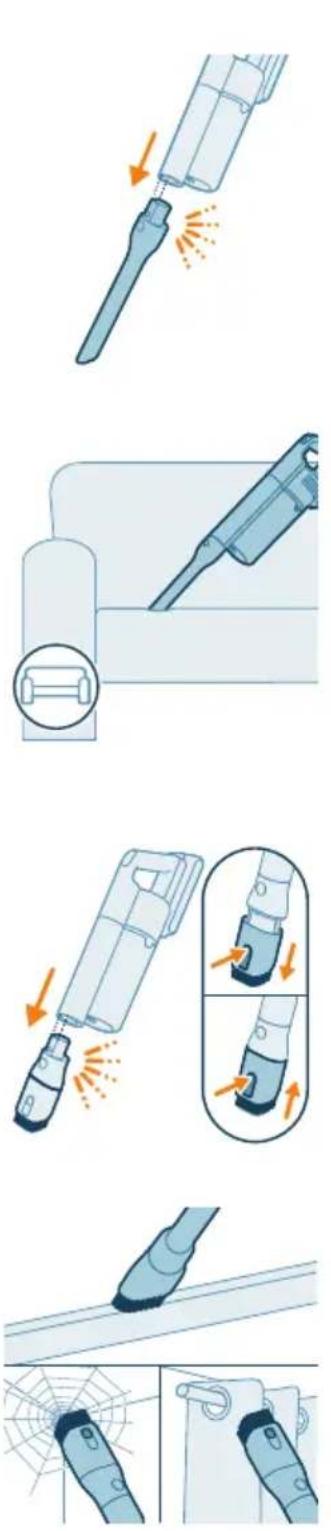

Použití kartáče Mini Turbo (pouze XC5243 a XC5244)

1 Chcete-li mini Turbo kartáč nasadit, zasuňte trubici ručního vysavače do mini Turbo kartáče.

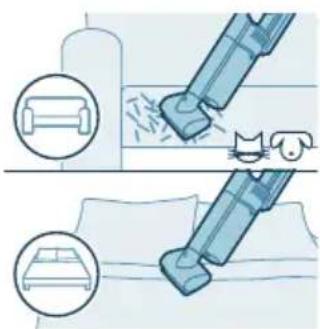

2 Mini Turbo kartáč můžete používat například k běžnému čištění měkkých ploch, jako jsou postele a pohovky. Nastavení výkonu můžete upravit podle svých potřeb.
3 Mini Turbo kartáč můžete používat k mimořádně důkladnému čištění, například k vysávání chlupů domácích mazlíčků nebo k čištění malých nečistot, jako jsou rozsypané drobky. Nastavení výkonu můžete upravit podle svých potřeb.

Používání štěrbinového nástavce

1 Chcete-li připevnit štěrbinový nástavec, zasuňte trubici nebo ruční vysavač do štěrbinového nástavce.

2 Dlouhý štěrbinový nástavec můžete použít k vysávání úzkých rohů nebo obtížně přístupných míst. Nastavení výkonu můžete upravit podle svých potřeb.

Používání kombinovaného nástavce

1 Chcete-li připevnit kombinovaný nástavec, zasuňte trubici nebo ruční vysavač do kombinovaného nástavce.

2 Kombinovaný nástavec je navržen k čištění okenních rámů, záclon nebo pavoučích sítí, s přizpůsobitelným nastavením uvolnění kartáče a osvětlení.

Po použití – údržba

Častá údržba po každém cyklu čištění

Údržba nádoby na prach

Nádobu na prach vyprázdněte po každém použití, nebo dosahuje-li prach na úroveň značky MAX.

MAX

1 Přístroj vypněte.

OFF ①

2 Držte přístroj pod úhlem 45 stupňů, jak je uvedeno na obrázku. Vyjměte nádobu na prach stisknutím uvolňovacího tlačítka, které se nachází na spodní straně nádoby.

i Poznámka: Nádobu na prach vyjímejte z přístroje ve svislé poloze, aby se zabránilo rozsypání nečistot.

3 Přidržte dva kruhy s důlky na boku cyklonu. Vytažením vyjměte cyklon z nádoby na prach.

4 Vyprázdněte prach zachycený v nádobě na prach do odpadkového koše.

5 Cyklon umístěte zpět do nádoby na prach. Zkontrolujte, že jsou správně zarovnány tyto dva díly: oba půlkruhy musí být vzájemně propojeny.

6 Sestavenou nádobu vraťte zpět. Nejprve správně natočte stranu s filtrem a teprve poté zavěste nádobu tam, kam patří.

Údržba nádržky na vodu (pouze XC5244)

Nádržku na vodu po každém použití vyčistěte.

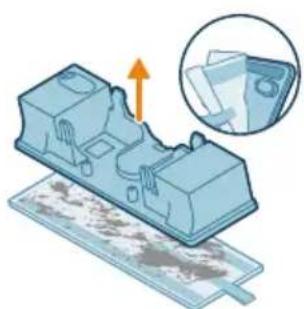

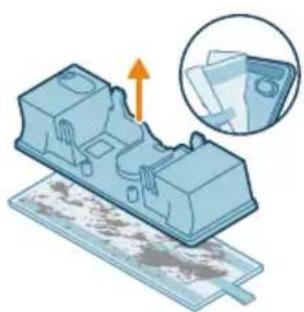

1 Sejměte vytírací polštářek z mikrovláken.

2 Opláchněte vytírací polštářek pod kohoutkem a vyperte jej v ruce nebo v pračce.

3 Veškerou zbývající vodu z nádržky na vodu vylijte.

MAX 50 °C

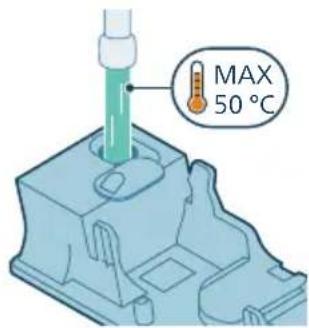

4 Naplňte nádržku na vodu vodou.

5 Pevně nádržku na vodu uzavřete a zatřeste s ní, abyste odstranili zbytky čisticího prostředku.

6 Nádržku na vodu vyprázdněte a nechejte ji otevřenou uschnout.

7 Dejte si pozor, abyste během skladování neztratili víko nádržky. Vytírací polštářek z mikrovláken pověste a nechejte uschnout.

i Poznámka: Doporučujeme měnit vytírací polštářek z mikrovláken každých 6 měsíců (příslušenství XV1630).

Pravidelná údržba v intervalech

Údržba systému odsávání prachu

Pro zajištění optimálního výkonu doporučujeme čistit filtr vysavače každý měsíc a každých šest měsíců filtr vyměnit (příslušenství XV1651).

1 Zvednutím filtru ho vyjměte z nádoby na prach.

2 Z plastového pouzdra filtru vyjměte omyvatelný pěnový filtr.

3 Kryt filtru i pěnový filtr odklepejte do odpadkového koše.

i Poznámka: Důkladně vyčistěte pouzdro filtračního válce tak, že na něj budete silně poklepávat nad odpadkovým košem, dokud se z pouzdra filtračního válce nepřestane uvolňovat prach.

4 Opláchněte pěnový filtr pod tekoucí vodou.

5 Mačkejte ho tak dlouho, dokud z něj nezačne téct čistá voda.

i Poznámka: Pro dosažení nejlepších výsledků čištění nechejte vodu proudit znečištěnější stranou směřující dolů. Tímto způsobem vymyjete hluboko usazený prach.

i Poznámka: Neoplachujte pouzdro filtračního válce.

24 hrs

6 Omytý filtr nechejte 24 hodin schnout a teprve poté znovu nasad'te pěnový filtr do pouzdra filtru.

i Poznámka: Pěnový filtr nesušte na přímém slunci, na radiátoru ani v sušičce na prádlo.

7 V rámci důkladné údržby omyjte nádobu na prach a cyklon pod tekoucí vodou nebo v teplé mýdlové vodě.

8 Omytou nádobu na prach a cyklon otřete dosucha.

Upozornění: Než vše znovu složíte dohromady, zkontrolujte, zda jsou všechny součásti dokonale suché.

i Poznámka: Žádné součásti nelze mýt v myčce.

9 Vložte pěnový filtr do pouzdra filtru.

10 Znovu filtr namontujte do nádoby na prach.

11 Sestavenou nádobu vratte zpět. Nejprve správně natočte stranu s filtrem a teprve poté zavěste nádobu tam, kam patří.

i Poznámka: Před použitím po provedené údržbě vždy zkontrolujte, že je filtr namontován v přístroji.

Údržba hubice

1 Před čištěním kartáče v hlavici přístroj vždy vypněte.

2 Jednou rukou podržte tlačitko na boku hubice a druhou rukou vyjměte kartáč.

3 Opatrně z kartáče odstraňte všechny zamotané vlasy. Při odstranění znečištění si pomozte nůžkami.

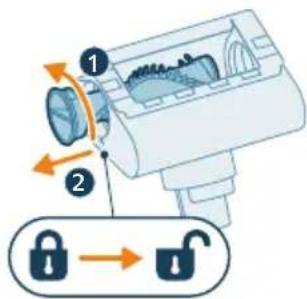

4 Vyjměte boční víčko.

5 Odstraňte z kartáče namotané vlasy.

7 Při opětovném sestavování kartáče zajistěte jeho správné zarovnání tak, že nejprve nasadíte jednu stranu a teprve poté zacvaknete druhou stranu.

8 Uzamkněte kartáč v hlavici utahováním, dokud neuslyšíte cvaknutí.

i Poznámka: Zkontrolujte a odstraňte případné znečištění kolem koleček trysky.

Údržba kartáče Mini Turbo (pouze XC5243 a XC5244)

1 Otočením bočního zámku proti směru hodinových ručiček uvolněte kartáč z jeho místa.

2 Rukama nebo pomocí nůžek z kartáče odstraňte veškeré znečištění.

3 Při opětovné montáži kartáče ho jednoduše vyrovnejte do původní polohy. Zkontrolujte, že je vnitřní konec správně zarovnán. Zajistěte kartáč otočením ve směru hodinových ručiček. Pokud kartáč správně sestavíte, uslyšíte cvaknutí.

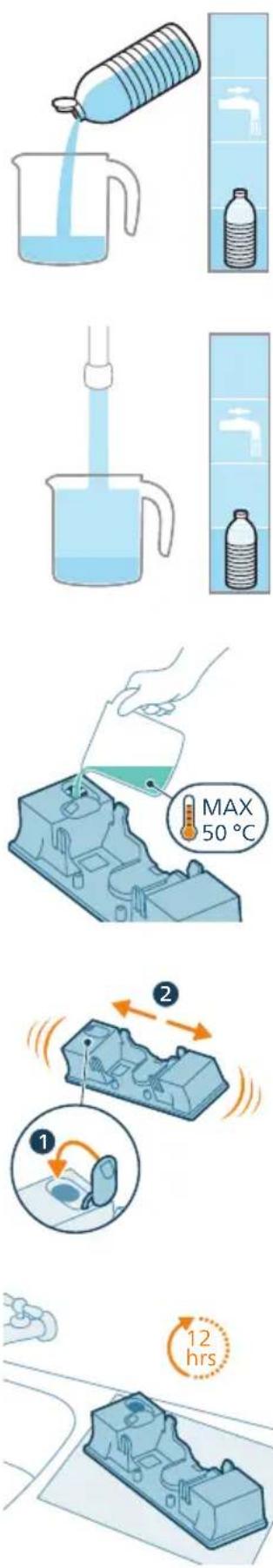

Údržba nádržky na vodu (pouze XC5244)

Jednou za měsíc nádržku na vodu odvápněte, abyste předešli hromadění vodního kamene.

1 Do odměrky nalijte trochu odvápňovací kapaliny.

2 Dále do odměrky přidejte správné množství vody.

3 Smíchanou kapalinu přidejte do nádržky na vodu.

4 Pevně nádržku na vodu uzavřete a poté s ní zatřeste, aby se odvápňovací kapalina rovnoměrně rozprostřela.

5 Nádržku na vodu (bez vytíracího polštářku z mikrovláken) nechejte stát ve svislé poloze nejméně 12 hodin. Předpokládá se, že voda bude postupně unikat dnem vodní nádržky. Doporučujeme proto nádržku na vodu vložit do dřezu nebo na hadřík.

6 Nádobku na vodu vypláchněte a odstraňte z ní veškerou zbývající kapalinu.

i Poznámka: Vždy se ujistěte, že jsou všechny tři smáčecí proužky na svém místě. Nádržka na vodu funguje správně pouze tehdy, když jsou všechny tři smáčecí proužky na svém místě.

Výměna

Chcete-li koupit příslušenství nebo náhradní díly, navštivte adresu

www.philips.com/parts-and-accessories nebo se obratte na prodejce výrobků Philips. Také se můžete obrátit na středisko péče o zákazníky společnosti Philips ve své zemi.

Náhradní součásti a typová označení:

Náhradní filtr XV1651/01

Mopovací polštářek z mikrovláken XV1630/01

i Poznámka: Filtr a mopovací polštářek z mikrovláken vyměňujte každých 6 měsíců, abyste zaručili maximální výkon.

Signály v uživatelském rozhraní a jejich význam

Signalizace Význam signalizace

E2 Přístroj je provozován při teplotě vyšší nebo nižší, než je provozní

62

teplota. Přístroj používejte a uchovávejte v místnosti s teplotou mezi 0 °C a 40 °C. Přístroj či baterii nabíjejte a uchovávejte při teplotě mezi 5 °C a 40 °C.

E5 Baterie není dost nabitá, aby bylo možné přístroj zapnout.

86

Připojte přístroj znovu k nabíječce. Pokud se přístroj nenabije, odneste jej do servisního střediska Philips nebo se obratte na centrum péče o zákazníky.

Signalizace Význam signalizace

E9 Vyskytl se problém s hubicí.

68

Odneste přístroj do servisního střediska Philips nebo se obratte na centrum péče o zákazníky.

i4 Kartáč se zasekl nebo uvízly předměty v kanálu proudění vzduchu.

18

Ujistěte se, že je přístroj vypnutý. Vyčistěte hubici podle uživatelské příručky a zkontrolujte trubici jejím vyjmutím z hlavního přístroje. Vyjměte předmět z hubice nebo trubice a přístroj znovu spustře. Při použití na některých kobercích může dojít k zaseknutí kartáče. Pokud k tomu dojde, nastavte směr čištění podlahy a režim výkonu a pokračujte v čištění.

Vyjměte baterii, počkejte 10 sekund a poté ji vložte zpět. Pokud to nepomůže, odneste přístroj do servisního střediska Philips nebo se obratte na centrum péče o zákazníky.

i6 Na displeji se zobrazuje kód i6 (při pohledu shora s ikonou baterie

b %

pod kódem i6). Adaptér není odebrán. Před použitím přístroje odeberte adaptér.

Signalizace Význam signalizace

i7 Na displeji se zobrazuje kód i7 (při pohledu shora s ikonou baterie

pod kódem i7). Je použit nesprávný adaptér.

Ujistěte se, že používáte dodaný síťový adaptér.

%

Baterie je téměř vybitá a je nutné ji nabít. Nabijte přístroj nebo baterii pomocí doporučeného způsobu nabíjení.

Řešení problémů

V této kapitole jsou shrnuty nejběžnější problémy, se kterými se můžete u přístroje setkat. Pokud se vám nepodaří problém vyřešit podle následujících informací, navštivte web www.philips.com/support, kde najdete odpovědi na nejčastější dotazy. Případně kontaktujte středisko péče o zákazníky ve své zemi.

Suché čištění

Problém Možná příčina Řešení

Přístroj nereaguje na stisknutí tlačítka zapnutí/vypnutí.	Na displeji se zobrazí ikona prázdné baterie.	Chcete-li baterii nabít, připojte přístroj k nabíjecí stanici nebo připojte ruční vysavač (s nainstalovanou baterií) přímo do zástrčky adaptéru.
Nabíjecí stanice není na stěně stabilní.	Šrouby držící nabíjecí stanici jsou uvolněné.	Utáhněte šrouby.
	Šrouby nemají správnou velikost.	Nabíjecí stanici namontujte pomocí dodaných šroubů.
	Nabíjecí stanice není připevněna ke stabilní stěně.	Zkontrolujte, zda je stěna, na kterou bude nabíjecí stanice namontována, stabilní.
Přístroj najednou přestal fungovat.	Pokud má přístroj vnitřní poruchu, tlačítka nebudou reagovat a obrazovka zůstane prázdná.	Připojte přístroj k nabíjecí stanici nebo připojte ruční vysavač přímo k adaptéru. Zkontrolujte displej. Pokud se zobrazí chybový kód, jeho význam můžete nalézt v předchozí kapitole o signálech v uživatelském rozhraní.

Problém Možná příčina Řešení

	(kód: E2) Přístroj nepracuje při vhodné teplotě.	Přístroj používejte a uchovávejte při teplotě mezi 0 °C a 40 °C. Přístroj či baterii nabíjejte a uchovávejte při teplotě mezi 5 °C a 40 °C.
	(kód: i4, i5) Kartáč se zasekl nebo v kanálu proudění vzduchu uvízly předměty.	Ujistěte se, že je přístroj vypnutý. Vyčistěte hubici podle pokynů v uživatelské příručce a zkontrolujte trubici jejím vyjmutím z hlavního přístroje. Vyjměte předmět z hubice nebo trubice a přístroj znovu spustě.
	(kód: E9) Došlo ke zkratu motorizované hubice.	Odneste přístroj do servisního střediska Philips nebo se obraťte na centrum péče o zákazníky.
Sací výkon přístroje je nižší, než je obvyklé.	Filtr a cyklon jsou znečištěné. Vyprázdněte nádobu na prach. Vyčistěte filtr a cyklon podle pokynů v uživatelské příručce. Při pravidelném používání přístroje nezapomeňte filtr mýt alespoň jednou měsíčně. Ujistěte se, že jsou odstraněny veškeré vlasy a nečistoty ucpané v cyklonu.
	Nádoba na prach není správně připevněna k přístroji.	Ujistěte se, že nádoba na prach je správně připevněna k přístroji.
	Životnost filtru vypršela a je třeba ho vyměnit.	Pokud již není možné vyčistit filtr podle pokynů v uživatelské příručce, můžete si zakoupit nové filtry v internetovém obchodě Philips na adrese www.philips.com/support nebo u prodejce Philips.
Z přístroje uniká prach. Filtr je znečištěný. Filtr čistěte podle pokynů v uživatelské příručce.
	V přístroji není nainstalován filtr.	Ověřte, zda je filtr správně sestaven a vložen do přístroje.
	Cyklon je ucpán. Zkontrolujte, zda není v cyklonu nějaký předmět a odstraňte případné nečistoty, které cyklon ucpaly. Zajistěte také, aby byly odstraněny veškeré vlasy a nečistoty uvízlé v cyklonu.
	Nádoba na prach není správně připojena k přístroji.	Nádobu na prach vyprázdněte a správně ji nasadťe na přístroj.
	Přístroj se při vypnutém napájení otáčí nebo převrací.	Když je přístroj vypnutý, udržujte jej ve svislé poloze.
Přístroj se při čištění koberce nepohybuje hladce po podlaze.	Zvolený sací výkon je příliš vysoký.	Vyzkoušejte všechna tři nastavení výkonu a najděte to, které nejlépe vyhovuje vašim požadavkům na ovladatelnost.

Problém Možná příčina Řešení

	Směr vysávání neodpovídá orientaci vláken koberce.	Podívejte se na orientaci vláken koberce a upravte směr vysávání tak, aby odpovídal orientaci vláken.
Kartáč se přestal otáčet. Kartáč je ucpaný vlasy nebo nečistotami.		Vyčistěte kartáček rukou nebo nůžkami.
	(kód i4) Pokud vlákna koberce s dlouhým vlasem kladou příliš velký odpor, může se kartáček přestat otáčet.	Upravte směry čištění koberců a režim výkonu a pokračujte v čištění.
	Rotační kartáček nebyl po čištění správně vsazen do hubice.	Rotační kartáč správně vsadťe do hubice podle pokynů v kapitole čištění v uživatelské příručce. Při správném sestavení se ozve zacvaknutí.
	(kód: E9) Došlo ke zkratu motorizované hubice.	Odneste přístroj do servisního střediska Philips nebo se obraťte na centrum péče o zákazníky.
LED světla na hubici nesvítí. Hubice není správně připojena k trubici nebo přístroji.		Připojte hubici k přístroji nebo ručnímu vysavači správným způsobem.
Přístroj se nenabíjí. Napájecí zástrčka není správně zapojena do přístroje nebo adaptér není správně zapojený do zásuvky.		Ujistěte se, že je napájecí zástrčka správně zapojena do přístroje a že adaptér je správně zapojený do zásuvky.
	Zástrčka není v nabíjecí stanici správně umístěna.	Zkontrolujte, zda je zástrčka správně upevněna v nabíjecí stanici. Zkontrolujte, zda je zástrčka nakloněná a zda nabíjecí stanice drží zástrčku na místě.
	(kód i7) Je použit jiný než dodaný adaptér.	Ujistěte se, že používáte dodaný síťový adaptér.
	(kód E5) Baterie nefunguje správně.	Baterie selhala. Vyměňte baterii.
		Pokud tyto kroky nepomohou a přístroj se stále nenabíjí, obraťte se na naše servisní středisko nebo centrum péče o zákazníky.
Přístroj se nabíjí velice pomalu.	Je použit externí adaptér nebo adaptér z jiných přístrojů.	Nabíjejte přístroj pomocí dodávaného adaptéru.
Baterie je nabitá a připojená, ale přístroj nelze zapnout.	Přístroj je stále ještě připojen k adaptéru.	Před restartováním vyjměte přístroj z adaptéru.
	S přístrojem není něco v pořádku.	Odneste přístroj do servisního střediska Philips nebo se obraťte na centrum péče o zákazníky.

Problém Možná příčina Řešení

Mini Turbo kartáč nefunguje správně.	Rotační kartáč je zablokovaný. Nůžkami odstraňte z kartáče chlupy. Postupujte podle pokynů v uživatelské příručce.
	Rotační kartáč je při čištění blokován tkaninou nebo povrchem.	Držte mini Turbo kartáč na úrovni povrchu a nezatlačujte ho do měkkých povrchů.
	Rotační kartáč není správně umístěn v mini Turbo kartáči.	Ujistěte se, že rotační kartáč a mini Turbo kartáč jsou správně připojeny a není mezi nimi mezera. Postupujte podle pokynů uvedených v příručce.
Přístroj způsobuje statické výboje.	V přístroji vzniká statická elektřině. Čím nižší je vlhkost vzduchu, tím více statické elektřiny vzniká.	Vybíjejte přístroj tak, že trubici často přiložíte k jiným kovovým předmětům v místnosti (například nohám stolu nebo židle atd.). Nebo zvyšte vlhkost vzduchu v místnosti.
	Vysávaný prach a nečistoty se nehýbají.	Vyprázdněte nádobu na prach a vyčistěte filtr podle pokynů v předchozí kapitole.

Údržba hubice na vysávání a aktivní vytírání

Problém Možná příčina Řešení

Něco blokuje průtok vody z nádržky na vodu.	Mopovací polštářek z mikrovláken není správně umístěn, čímž blokuje smáčecí pásek.	Ujistěte se, že mopovací polštářek je správně umístěn. Postupujte podle pokynů v předchozích kapitolách, kde jsou uvedeny informace o správném umístění.
	Nádržka na vodu je prázdná nebo téměř prázdná.	Doplňte nádržku na vodu.
	Je použit mopovací polštářek z mikrovláken, který není dodáván společností Philips.	Používejte výhradně originální mopovací polštářek z mikrovláken značky Philips. Mopovací polštářky lze zakoupit v e-shopu Philips na adresewww.philips.com/supportnebo u prodejce Philips.
	Ve smáčecím pásku se vytvořil vodní kámen.	Kupte si nový smáčecí pásek v e-shopu Philips na adresewww.philips.com/supportnebo u prodejce Philips.
Z nádržky na vodu vytéká příliš rychle příliš mnoho vody.	Není správně připevněno víčko nádržky na vodu.	Zkontrolujte víčko a ujistěte se, že je správně uzavřeno a dotaženo.

Problém Možná příčina Řešení

	Na dně nádržky na vodu chybí jedna nebo více smáčecích pásek.	Zkontrolujte, zda jsou pod nádržkou přítomny všechny tři smáčecí pásky a zda jsou umístěny ve správné orientaci. Při správné montáži musí být tři smáčecí pásky zarovnány s okolními plochami.
Po uschnutí jsou na podlaze pruhy.	Do vody bylo přidáno příliš mnoho tekutého čisticího prostředku.	Použijte pouze pár kapek tekutého čisticího prostředku nebo použijte čisticí prostředek, který méně pění.
	Mopovací polštářek z mikrovláken je nesprávně umístěn.	Ujistěte se, že mopovací polštářek je správně umístěn. Postupujte podle pokynů v předchozích kapitolách, kde jsou uvedeny informace o správném umístění.
	Je použit nesprávný mopovací polštářek.	Používejte výhradně mopovací polštářek z mikrovláken Philips XV1630/01.Mopovací polštářky lze zakoupit v e-shopu Philips na adresewww.philips.com/supportnebo u prodejce Philips.

Indhold

Introduktion 116

Generel beskrivelse 116

Po použití – údržba 600

Častá údržba po každom cykle čistenia 600

Údržba nádoby na prach 600

Údržba nádoby na vodu (iba model XC5244) 601

Pravidelná údržba v intervaloch 603

Údržba systému odsávania prachu 603

Údržba trysky 605

Údržba malej turbokefy (iba modely XC5243, XC5244) 607

Údržba nádoby na vodu (iba model XC5244) 608

Výmena 609

Signály v používatelškom rozhraní a ich význam 610

b Indikátory úrovne výkonu

d Tlačidlo zap./vyp.

Výstraha: Počas vrtania dier na upevnenie držiaka na stenu budte opatrní, aby ste predišli riziku zásahu elektrickým prúdom.

i Poznámka: Ďalšou možnostou je položit batériu na rovný a stabilný povrch a zapojiť nabíjací kábel priamo do batérie.

1 Odomknite ohýbanie stlačením uvolňovacieho tlačidla na trubici.

1 Stlačením vypínača zapnite zariadenie.

Výstraha: Nepozerajte sa priamo do osvetlených diód LED ani nemierte diódami LED nikomu do očí. Svetlo LED diód je velmi žiarivé.

2 Pripevnite mopovaciu podušku z mikrovlákna pod nádobu na vodu. Zarovnajte pásky so suchým zipsom pod nádobou na vodu za handričkou.

Častá údržba po každom cykle čistenia

Údržba nádoby na prach

Nádobu na prach vyprázdnite po každom použití, alebo ak dosahuje prach na úroveň značky MAX.

MAX

1 Vypnite zariadenie.

OFF ①

4 Vyprázdnite prach zachytený v nádobe na prach do odpadkového koša.

6 Zostavenú nádobu vrátte spät. Najprv zarovnajte stranu nádoby s filtrom a až potom ju zaveste tam, kam patrí.

Nádobu na vodu po každom použití vyčistite.

1 Zložte mopovaciu podušku z mikrovlákna.

4 Do nádoby na vodu nalejte vodu.

6 Nádobu na vodu vyprázdnite a nechajte ju otvorenú uschnút.

Pravidelná údržba v intervaloch

Údržba systému odsávania prachu

1 Zdvihnite filter a vyberte ho z nádoby na prach.

2 Z plastového puzdra filtra vyberte umývatelný penový filter.

4 Opláchnite penový filter pod tečúcou vodou.

i Poznámka: Puzdro filtra neoplachujte.

24 hrs

6 Umytý filter nechajte 24 hodín schnút a až potom znovu nasadte penový filter do puzdra filtra.

i Poznámka: Penový filter nesušte na priamom slnečnom svetle, na radiátore ani v sušičke bielizne.

9 Vložte penový filter spät do puzdra filtra.

11 Zostavenú nádobu vrátte spät. Najprv zarovnajte stranu nádoby s filtrom a až potom ju zaveste tam, kam patrí.

6 Uzáver vrátte naspät.

i Poznámka: Skontrolujte a odstráňte akékolvek nečistoty okolo kolies hubice.

1 Otočením bočného zámku proti smeru hodinových ručičiek uvolnite kefu z jej polohy.

1 Do odmerky nalejte trochu odvápňovacej tekutiny.

Signály v používatelškom rozhraní a ich význam

Signál Význam signálu

Signál Význam signálu

E9 Vyskytol sa problém s hubicou.

88

i6 Na displeji sa zobrazuje kód i6 (pri pohlade zhora so symbolom

b %

batérie pod kódom i6). Adaptér nie je odobraný. Pred použitím prístroja odoberte adaptér.

Signál Význam signálu

i7 Na displeji sa zobrazuje kód i7 (pri pohl'ade zhora so symbolom

batérie pod kódom i7). Je použitý nesprávny adaptér.

Nepripojili ste dodávaný adaptér.

%

3 Dodajte pomešanu tečnost u rezervoar za vodu.

4 Pravilno zatvorite rezervoar za vodu pre nego što ga protresete kako bise tečnost za uklanjanje kamenca ravnomerno rasporedila.

5 Ostavite rezervoar za vodu (bez uloška za čišćenje od mikrovlakana) u uspravnom položaju 12 sati. Očekuje se da voda polako curi iz donjeg dela rezervoara za vodu. Preporučujemo da postavite rezervoar za vodu u lavabo ili na krpu.
