NÁVOD K OBSLUZE WOOB-4001400 MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru Hodnota parametru
Název výrobku Vřetenová frézka
Model	MSW-WOOB-4001400
Jmenovité napětí [V~, N] / frekvence [Hz] 400, 3	/50
Jmenovitý výkon[W] 1500
IP	20
Rychlost frézování [/min] 1400/4000/6000/9000
Vřeteno [mm] 30
Max fréza [mm] 160
Dráha frézování [mm] 0-105
Velikost stolu [mm] 600*400
Rozměr posuvného stolu [mm] 1000*218
Rozměry [šířka * délka * výška; mm]	1045*710*1230
Hmotnost [kg] 95

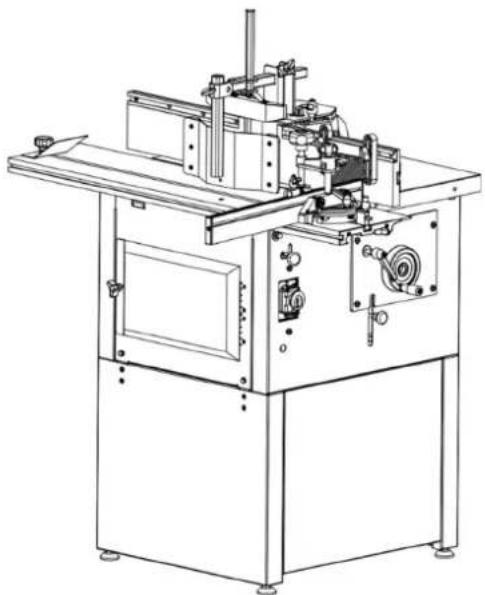

Popis zařízení

Stroj umožňuje podélné i příčné formování svislým vřetenem polotovarů ze dřeva nebo materiálů na bázi dřeva. Stroj je určen pro obsluhu pouze jedním pracovníkem.

Stroj není určen ani konstruován pro práci v zakřivení a nesmí být používán pro práci v zakřivení. Neexistuje žádná funkce čepování. Stroj je určen výhradně pro přímou práci.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

Technické specifikace

Hladina hluku A v místě provozu (LpAeq)	Naprázdno	LpAeq = 81,7 dB(A)
	Zatížení	LpAeq = 89,5 dB(A)
Úroveň akustického výkonu A (LWA)	Naprázdno	LWA = 94,5 dB(A)
	Zatížení LWA = 103 dB(A)

Provozní podmínky pro měření hluku odpovídají příloze B ISO 7960.

Uvedené hodnoty jsou úrovně emisí a nemusí se jednat o bezpečné pracovní úrovně. I když existuje korelace mezi úrovněmi emisí a expozice, nelze ji spolehlivě použít k určení, zda jsou či nejsou nutná další opatření.

Faktory, které ovlivňují skutečnou míru ozáření pracovní síly, zahrnují vlastnosti pracovní místnosti, ostatní zdroje hluku atd., tj. počet strojů a dalších přilehlých procesů. Také přípustná úroveň expozice se může v jednotlivých zemích lišit. Tyto informace však umožní uživateli stroje lépe vyhodnotit nebezpečí a rizika. Přeprava a skladování

Instalace

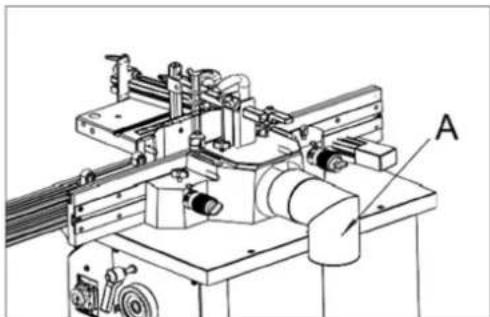

Připojení odsávacího systému

Na stroji pracujte pouze s připojeným a spuštěným odsávacím systémem! Pro správnou funkci stroje, odsávací zařízení s minimální odsávací kapacitou 570 m ^3 /hod a minimální rychlostí vzduchu v potrubí rovnou 20 m/s pro suché částice a 790 m ^3 /hod a minimální rychlostí vzduchu v potrubí je nutná rychlost 28 m/s pro mokré částice.

Zapněte současně pohon stroje a odsávací systém!

Použijte flexibilní odsávací hadice o průměru 100 mm Odsávací hadice se připojuje k odsávacímu výstupu, jehož umístění na stroji je následující:

U formovacího stroje je odsávací hadice nasazena na výstup z krytu formovacího nástroje, který zároveň tvoří odsávací konektor (A). Průměr hadice je 100 mm.

Připojení k elektrické síti

• Poškozené napájecí kabely musí okamžitě vyměnit kompetentní odborník. Provoz s poškozenými kabely je životu nebezpečný, a proto je zakázán!
• Před uvedením stroje do provozu se ujistěte, že napětí a frekvence uvedené na typovém štítku stroje odpovídají hodnotám sítě, ke které je stroj připojen.

• Ochranu proti přepětí musí zajistit koncový uživatel.

• Před seřizováním a výměnou nářadí a před jakýmikoli seřizovacími pracemi, úpravami a údržbovými pracemi vždy vypněte vypínač a vytáhněte zástrčku ze zásuvky.

• Tento stroj musí být připojen k ochrannému uzemnění. Zkontrolujte a ujistěte se, že zásuvka je spolehlivě uzemněna.

Směr otáčení

Pokud stojíte na straně stroje a díváte se z horní části stolu, vřeteno frézky se otáčí proti směru hodinových ručiček, pokud se podíváte dolů.

Činnost

Příprava

Ochranný nátěr z pracovních stolů a ostatních částí stroje odstraňte bud' parafínovým olejem nebo jiným podobným rozpouštědlem, k této činnosti nepoužívejte benzín nebo podobná rozpouštědla – mohou způsobit snížení odolnosti některých částí stroje proti korozi.

Velikost pracovní plochy závisí na typu stroje, předpokládaných pracovních operacích a velikosti obráběného materiálu.

Nezapomeňte na prostor pro umístění dostatečně účinného odsávacího systému nebo připojovacích hadic pro centrální odsávání.

Kvalifikace pracovníků

Stroj smí obsluhovat pouze odborník v oboru obrábění dřeva nebo jím zaškolený a proškolený pracovník bez ohledu na pohlaví. Při práci na stroji se musí obsluha seznámit s těmito pokyny a dodržovat všechna bezpečnostní pravidla, předpisy a ustanovení platná v příslušné zemi.

Pracovní prostředí

Stroj musí být provozován v dílenském prostředí, jehož teplota nepřesahuje +40 °C a neklesne pod +5 °C. Relativní vlhkost prostředí je od 30% do 95%, nekondenzující. Nadmořská výška je až 1000 m.

Skladovací a přepravní teplota: -25\~+55 °C

Klasifikace prostředí - nebezpečí požáru hořlavého prachu.

Pracovní oblast

Je důležité ponechat kolem stroje volný prostor 0,8 m, který je nutný pro pracovní místo. Pokud se obrábí jakýkoliv dlouhý materiál, je nutné mít dostatečný prostor před strojem i za ním v místech vstupu a výstupu materiálu.

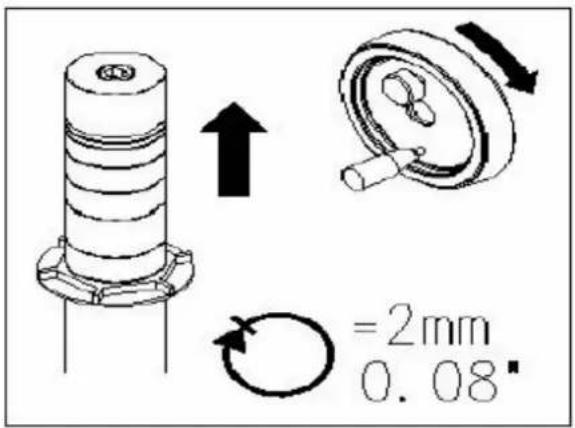

Seřízení stroje

Pomocí ručního kolečka umístěného na zadní pravé straně stojanu nastavte výšku formovacího vřetena a zajistěte aretačním šroubem. Vyberte vhodnou výplň stolu （ kroužek stolu ） podle použitého nástroje.

Stroj lze provozovat při 6 500 ot./min (spodní kladky) nebo 4 500 ot./min. (horní kladky). Chcete-li změnit rychlost vřetena, uvolněte zajišťovací rukojeť (A) a otočte sestavu motoru směrem k vřetenu. Nastavte řemen na požadovanou rychlost a napněte knoflík (B).

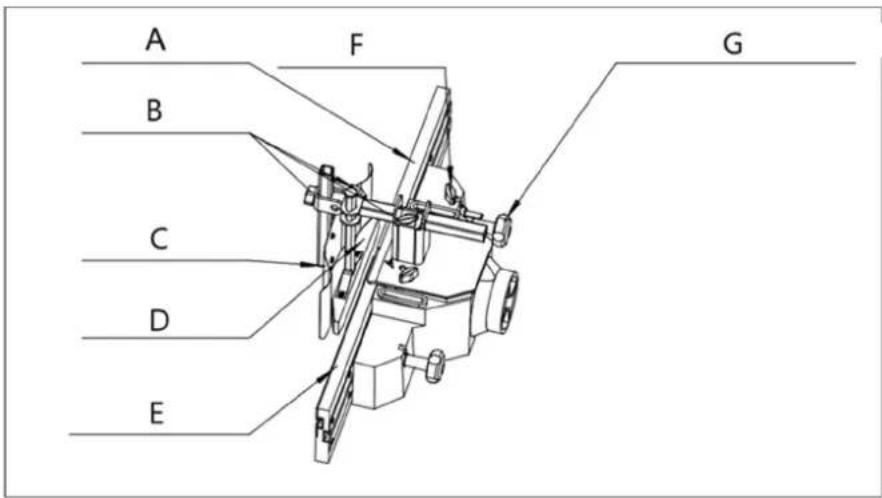

Podélné tvarování

A- Přívodní plot
B- Zamykací knoflík

C- Přítlačná podložka

F- Rukojeť pro jemné nastavení

Nástroj: pro ruční podávání používejte vhodné nástroje s definovanou tloušťkou třísky. Pracovní cyklus: během zkušebního lisování začněte pracovat s obrobkem s dostatečnou délkou, šířkou a výškou. Je nutné zabránit zablokování stroje, případně použít jištění proti zpětnému rázu přizpůsobené rozměrům obrobku. Aby se zabránilo zpětnému rázu, je nutné použít zadní a/nebo přední koncové dorazy připevněné k plotu, stolu nebo připevněné k a prodlužovacímu stolu.

Nikdy nenastavujte pravítka, když je stroj v provozu!

Při práci provádějte boční nastavení plotových desek, zmenšete otvor pro nástroj na minimum, zajistěte plotovky a seřidťe jemnou nastavovací rukojeť pro nastavení požadované třísky (odběr dřeva) a uzamkněte stanici pomocí zamykací knoflík.

Udržujte přítlačné podložky v kontaktu se stole m a plotovými deskami pevně a rovnoměrně podél vodícího pravítka.

Řezná rychlost musí překročit 40 ms ^-1 , aby se snížilo riziko zpětného rázu, ale neměla by překročit 70 ms ^-1 , aby se snížilo riziko poškození nástroje.

Musí být zajištěno přiměřené celkové nebo místní osvětlení.

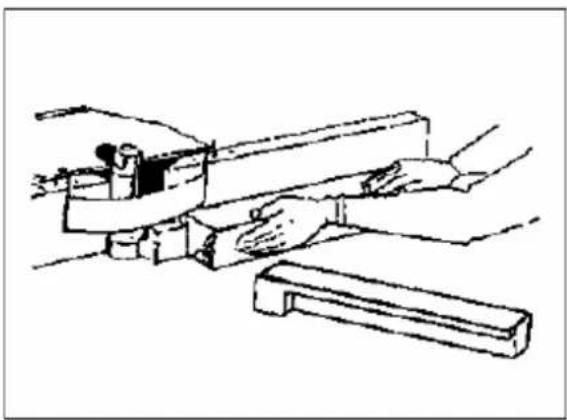

Lisování obrobků s malým průřezem

Nástroj: Vyberte nástroj vhodný pro ruční podávání.

Pracovní cyklus: Seřid'te formovací stroj a přiložte obě poloviny pravítka blízko k nástroji. Obrábějte materiál pouze pomocí tlačníku! Velikost zatlačovače volte tak, aby se na něj dala pohodlně položit ruka.

Ochranné pomůcky

Pro práci na stroji je předepsána ochrana zraku. Je vhodné používat vhodnou ochranu sluchu a doporučenou pracovní obuv. Není dovoleno používat pracovní kombinézy.

Manipulace NENÍ povolena

• Jakékoli změny bezpečnostních prvků stroje provádějte bez povolení výrobce.
  • Provedte jakoukoli manipulaci, která není v souladu s bezpečnostními pokyny v této příručce.
  • Dotýkejte se nástroje nebo jeho blízkých míst a jiných pohyblivých částí.
• Obrábějte jakékoliv materiály jiné než dřevo nebo materiály na bázi dřeva.
• Přetěžujte stroj při obrábění velkých polotovarů.
• Odstraňte třísky z místa v blízkosti nástrojů rukou nebo jakýmkoliv předmětem, když je stroj v provozu.
• Používejte jiné nástroje, než které dodává nebo doporučuje výrobce stroje.

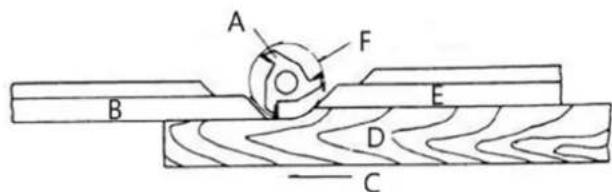

Použití plotu jako vodítka

Tvarování pomocí plotu je nejbezpečnější a nejspokojivější způsob práce. Tato metoda by měla být použita vždy, když to práce dovolí. S plotem lze použít téměř zcela rovnou práci.

1. U většiny prací, kdy se části hrany obrobku nedotýká fréza, jsou přední i zadní vodítka v přímce, jak je znázorněno na obrázku níže.

1. Když operace tvarování odstraní celý okraj díla (tj. spárování nebo vytvoření plného lemu), tvarovaný okraj nebude podepřen zadním vodítkem, když jsou oba vodítka v jedné linii, jak je znázorněno na obrázku níže. V tomto případě by měl být obrobek posunut do polohy znázorněné na obrázku níže a zastaven.

1. Přední vodítko by mělo být posunuto tak, aby se dotýkalo obrobku, jak je znázorněno na obrázku níže. Zadní vodítko pak bude v linii s kruhem řezání.

A F B E D C

A- Stolní kutr

B- Zadní plot

C- Krmivo

D- Práce

E- Přední plot

F- Řezací kruh

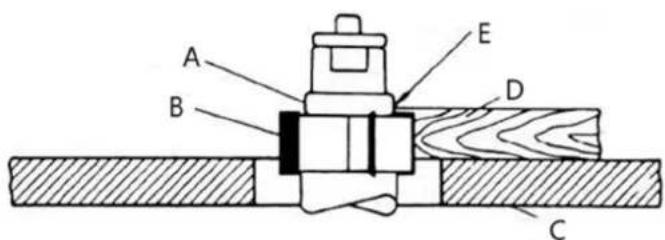

Tvarování pomocí límečků

Pro co nejbezpečnější provoz a nejlepší výsledky dodržujte při tvarování s obojky tato pravidla:

1. Obojky musí být hladké a bez jakýchkoliv lepidel nebo jiných látek.
2. Okraj práce musí být hladký. Jakákoli nepravidelnost povrchu, která se pohybuje proti límcí, bude duplikována na tvarované ploše.
3. Část hrany obrobku musí zůstat řezačkou nedotčena, aby límec měl dostatečnou dosedací plochu. Na obrázku níže je příklad nedostatečné nosné plochy.

A B E D C

F

A- Límec

B- Stolní kutr

C- Tabulka

D- Práce

E- Nedostatečná nosná plocha

F- Špatně

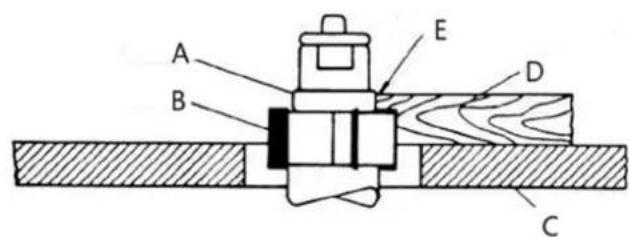

1. Níže uvedený obrázek znázorňuje dostatečnou nosnou plochu.

A B E D C

F

A- Límec

B- Stolní kutr

C- Tabulka

D- Práce

E- Dostatečná nosná plocha

F- Právo

1. Za žádných okolností nesmí být malý obrobek tvarován proti objímkám, jak je znázorněno na obrázku níže.

A B D C

E

A- Límec

B- Stolní kutr

C- Tabulka

D- Úzký obrobek

E- Špatně

Polohování límce

Obojky mohou být umístěny nad, pod nebo mezi dvěma řezáky:

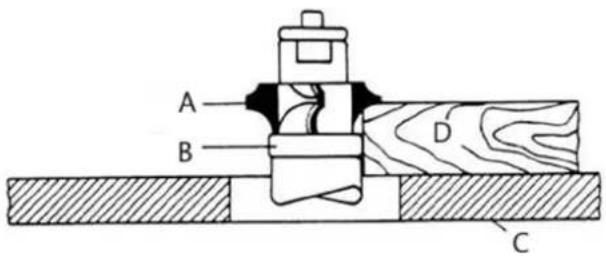

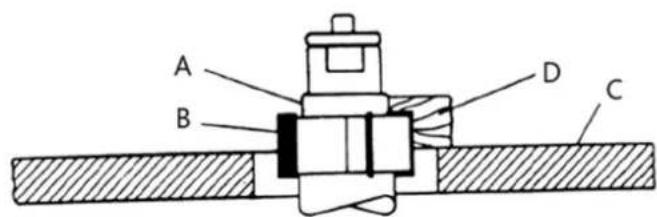

1. Při použití límce pod frézou, na níže uvedeném obrázku, lze neustále sledovat průběh řezu. Nevýhodou této metody je, že při náhodném zvednutí obrobku dojde k poškrábání dřeva a zničení obrobku.

A B D C

A- Stolní kutr

B- Límec

C- Tabulka

D- Práce

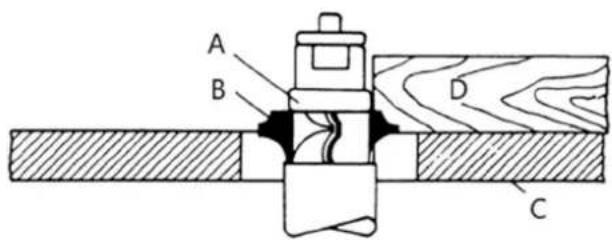

1. Použití límce nad frézou, obrázek níže, nabízí tu výhodu, že řez není ovlivněn mírnými odchylkami v tloušťce materiálu. Řez však není při operaci vidět. Další výhodou je, že náhodné zvednutí obrobku nepoškodí obrobek. Jednoduše opravte chybu opakováním operace.

A B D C

A- Límec

B- Stolní kutr

C- Tabulka

D- Práce

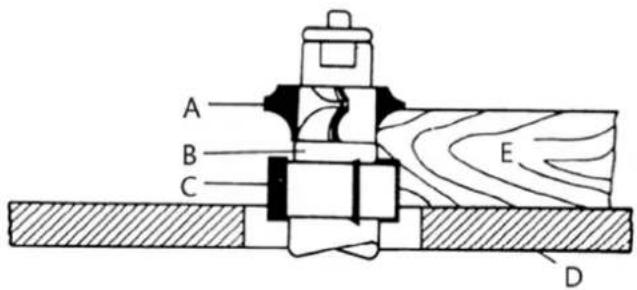

1. Metoda límce mezi frézami, znázorněná na obrázku níže, má výhody i nevýhody prvních dvou metod. Tato metoda se používá především tam, kde se mají tvarovat oba okraje díla. Stroj nelze použít pro čepování!

A B C E D

A- Stolní kutr

B- Límec

C- Stolní kutr

D- Tabulka

E- Práce

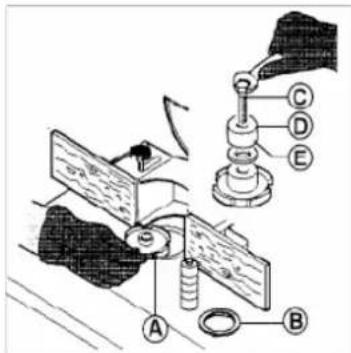

Výměna lisovacích nástrojů

Používejte pouze lisovací nástroje, které jsou určeny pro ruční podávání a lze je pevně a bezpečně upnout. Smí se používat pouze nástroje vyhovující normě EN847-1:2005 a označené MAN.

Před montáží nástroje (A) se ujistěte, že distanční kroužky (E) jsou čisté a nepoškozené. Ujistěte se, že způsob upevnění je správný. Formovací nástroj je upevněn a upnut šroubem (maticí) (C), přes vřetenový kroužek (D) a distanční kroužky (E) na formovacím vřetenu! Upravte otvor ve stole podle průměru lisovacího nástroje (A) pomocí kroužků stolu (B).

Při instalaci lisovacích nástrojů je třeba otevřít kryt krytu. Uvolněním dvou zajišťovacích knoflíků (F) otevřete kryt. Po instalaci zavřete kryt a zajistěte jej pomocí zajišťovacích knoflíků.

VAROVÁNÍ: Po instalaci nářadí vždy zavřete kryt krytu a bezpečně jej zajistěte.

Doprava a skladování

Doprava a skladování

Při přepravě nebo manipulaci se strojem buďte maximálně opatrní a nechte tuto činnost provádět kvalifikovaným personálem speciálně vyškoleným pro tento druh činnosti.

Při nakládání nebo vyjímání stroje zajistěte, aby strojem nebyla stlačena žádná osoba nebo předmět!

Nevstupujte do prostoru pod strojem zvednutým jeřábem nebo vysokozdvižným servírovacím vozíkem!

Při přepravě nebo skladování stroje je třeba použít prostředky k ochraně stroje před nadměrnými vibracemi a vlhkostí.

Měl by být skladován v přístřešku při teplotách od -25°C do 55°C. Stroj je standardně zabalen v plastové vaničce a takto se přepravuje. Na prání lze stroj také zabalit do robustní dřevěné krabice.

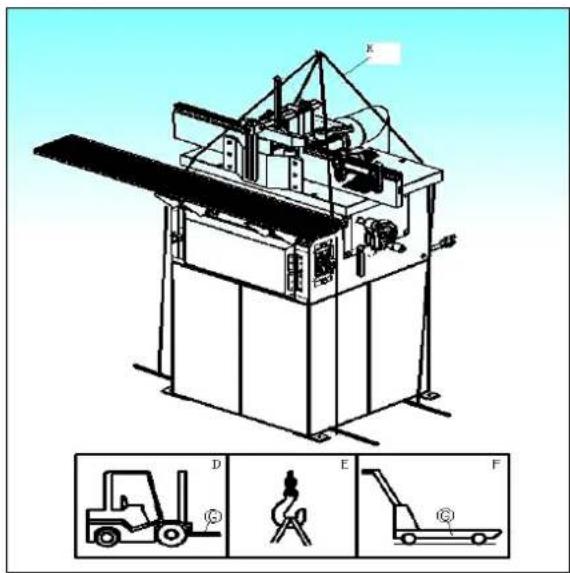

Zvedání stroje

Stroj nebo jeho jednotlivé části lze zvedat pouze pomocí schváleného zvedacího zařízení s ověřenou nosností.

Připravte si vysokozdvižný vozík (D) nebo ruční zdvihací vozík (F) s dostatečnou nosností, vidlice (G) umístěte pod stroj, jak je znázorněno na obrázku.

Pokud použijete jeřáb (E) nebo podobné zvedací zařízení, postupujte následovně:

• Připravte si čtyři zvedací pásy (H) nebo ocelová lana o délce alespoň 2 m s dostatečnou nosností.
  • Upevněte lana k háku jeřábu s požadovanou nosností.
  • Druhý konec lan položte na zvedací tyče umístěné pod strojem (tyče nejsou součástí dodávky).
• Po mírném zvednutí stroje zkontrolujte stabilitu stroje zavěšeného na lanech.
• Opatrně a pomalu stroj zvedněte a poté jej přesuňte bez rychlých změn pohybu na zvolené místo.

ÚDRŽBA

Před zahájením údržby nebo oprav vždy odpojte stroj od sítě! Vypněte stroj a vytáhněte zástrčku ze zásuvky!

Vždy mějte napnuté klínové řemeny (převodový řemen pro vřeteno).

Stroj by měl být vyčištěn. Tyče, čepy, závity a další části náchylné k rezavění je třeba namazat vhodným olejem. Interval těchto činností bude záviset na způsobu práce, ale měl by být prováděn alespoň jednou měsíčně.

Ložiska elektromotorů a formovacího vřetena mají trvalou tukovou náplň, jsou oboustranně uzavřená a nevyžadují žádné mazání.

Zabraňte znečištění řemenů olejem nebo tukem. Pokud k tomu dojde, očistěte pás pouze papírem nebo jej osušte.

Odstranění prachu je nejlepší provést vysavačem. Tuto činnost provádějte pravidelně, na východě jednou týdně.

Řešení problémů

Při správném používání a řádné údržbě by se neměly vyskytovat žádné závady. Pokud je odsávací hadice ucpaná třískami, je třeba stroj před manipulací vypnout. Pokud dojde k zablokování obrobku, okamžitě stroj vypněte! Tupý nůž často způsobuje nadměrné zahřívání elektro motoru. Pokud stroj nadměrně vibruje, zkontrolujte jeho nastavení a ukotvení, případně i upnutí a vyvážení použitých nástrojů.

Problém	Možná příčina	Řešení
Shaper se nespustí	Přepálená pojistka nebo vypnutý jistič	Vyměňte pojistku nebo resetujte jistič
	Šňůra poškozená	Vyměňte kabel
	Kabel odpojený od zdroje napájení Zapojte napájecí kabel
	Spínač zpětného chodu je v poloze OFF	Otočte spínačem vpřed nebo vzad
Často dochází k přetížení	Prodlužovací kabel nebo kabeláž nemají odpovídající velikost	Vyměňte kabel nebo kabeláž za kabely se správným průměrem
	Příliš rychlé krmení Snižte rychlost podávání materiálu
	Řezací hlava je tupá Používejte pouze ostré řezáky
Řezačka se nerozjede na plnou rychlost	Rozchod drátu v dílně je příliš malý	Vyměňte kabel nebo kabeláž za správný kalibrační drát
	Prodlužovací kabel je příliš lehký nebo příliš dlouhý	Vyměňte za kabel odpovídající velikosti
	Zdroj energie není dostatečný	Kontaktujte místní elektrotechnickou společnost
Řezy jsou nevyhovující	Tupá řezačka	Vyměňte frézu
	Žvýkačka nebo smola na řezačce	Vyjměte frézu a očistěte ji rozpouštědlem
	Řezací hlava rotující nesprávným směrem	Zkontrolujte správnou rotaci při spuštění
	Krmení pracuje nesprávným směrem	Posouvejte práci proti otáčení frézy
Stroj vibruje	Řezací hlava poškozena	Vyměňte řeznou hlavu
	Postavte se na nerovný povrch	Stojan musí pevně spočívat na rovném povrchu, v případě potřeby přišroubovat k podlaze
	Vadný klínový řemen	Vyměňte klínový řemen
	Nesprávně naputý klínový řemen	Použijte správné napětí
	Ohnutá kladka	Vyměňte řemenici
	Nesprávně namontovaný motor	Motor musí být správně namontován pomocí dosedacích matic a šroubů
Okraj se odlomí na řezu s příčným zrnem	Charakteristické pro tento typ střihu	Nejdříve provedťte křížové řezy a poté dokončete řez s obilím
		Použijte šrotový blok k podpoře konce řezu
Vyvýšené plochy na tvarovaném okraji	Variace přítlačné práce proti fréze	Držte práci pevně u stolu a plotu
		Použijte přidržení
Práce vytažená z ruky	Krmení pracuje nesprávným směrem	Vždy podávejte práci proti rotaci řezné hlavy
Hloubka řezu není jednotná	Nesuosost plotu Vyrovnejte výstupní plot
	Boční tlak není rovnoměrný	Používejte přidržovače: udržujte stálý tlak na plot
Práce pálí	Řezání příliš hluboko při jednom průchodu	Na tvrdém dřevě provedťte lehké řezy; dosáhnout plné hloubky několika průchody
	Nucená práce Podávejte pomalu a plynule
Výška řezu není jednotná	Rozdíly v tlaku přidržující práci nastole	Udržujte pevný tlak po celou dobuprůchodu
		Použijte přidržení
		Projíždějte pomalu a plynule
		Pokud je to možné, udržujte práci pod frézou
Řezy nejsou hladké	Špatné otačky Použijte vyšší rychlost
	Příliš rychlé krmení Pomalá rychlost posuvu
	Práce proti srsti Pracujte s obilím, kdykoli je to možné
	Řezání příliš hluboko při jednom průchodu	Provedte několik průchodů na velmi hluboké řezy
Vřeteno se volně nezvedá	Piliny nebo nečistoty ve zvedacím mechanismu	Vykartáčujte nebo vyfoukejte nečistoty a piliny

Likvidace použitých přístrojů

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat podle jejich označení. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

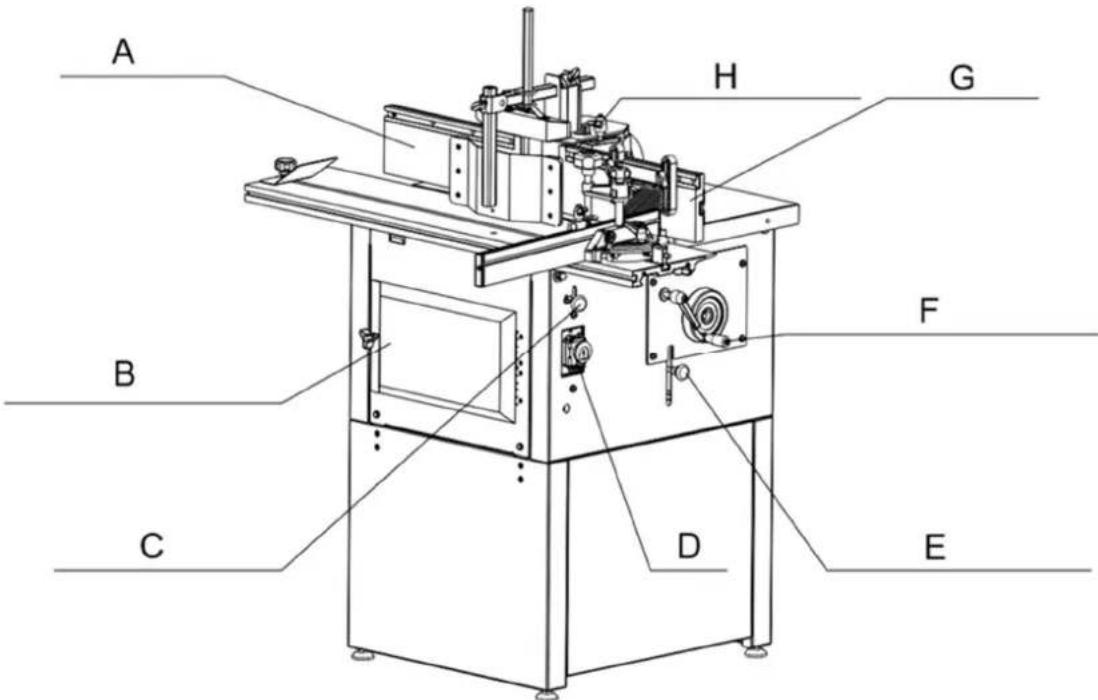

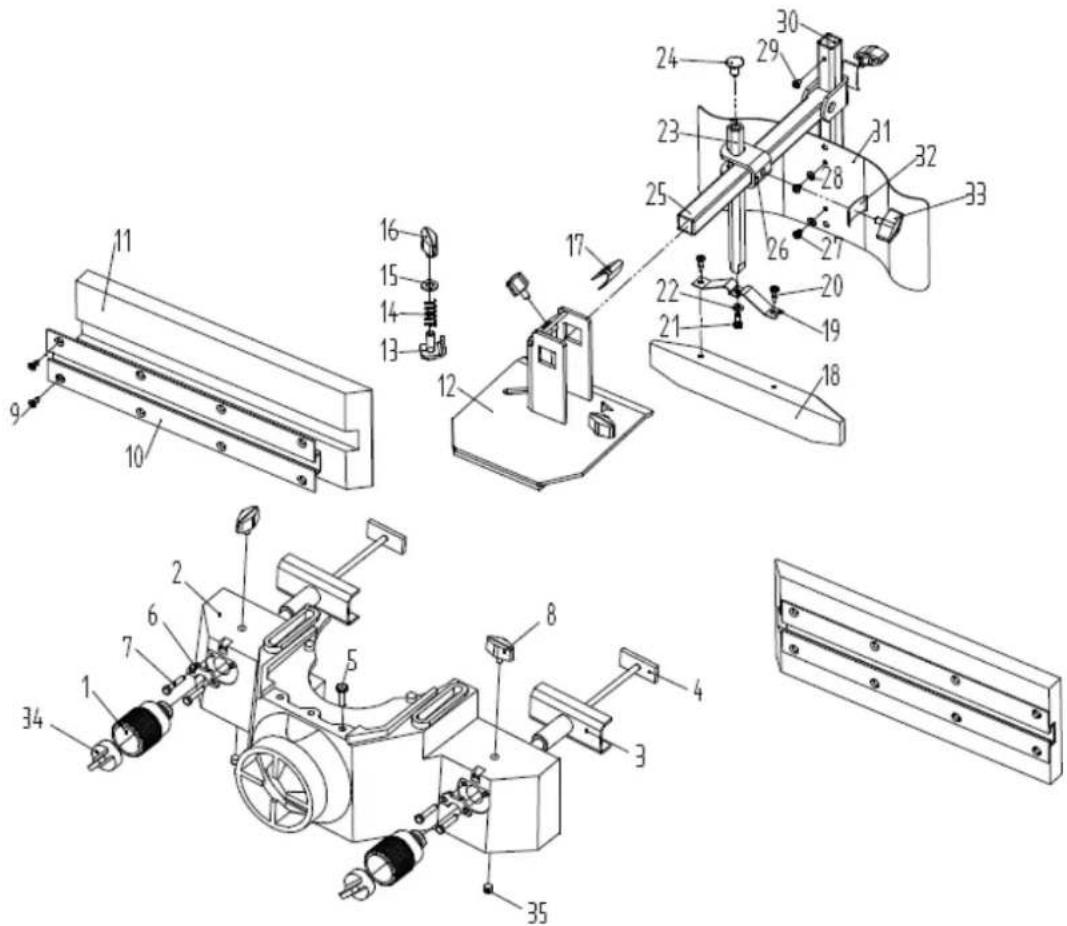

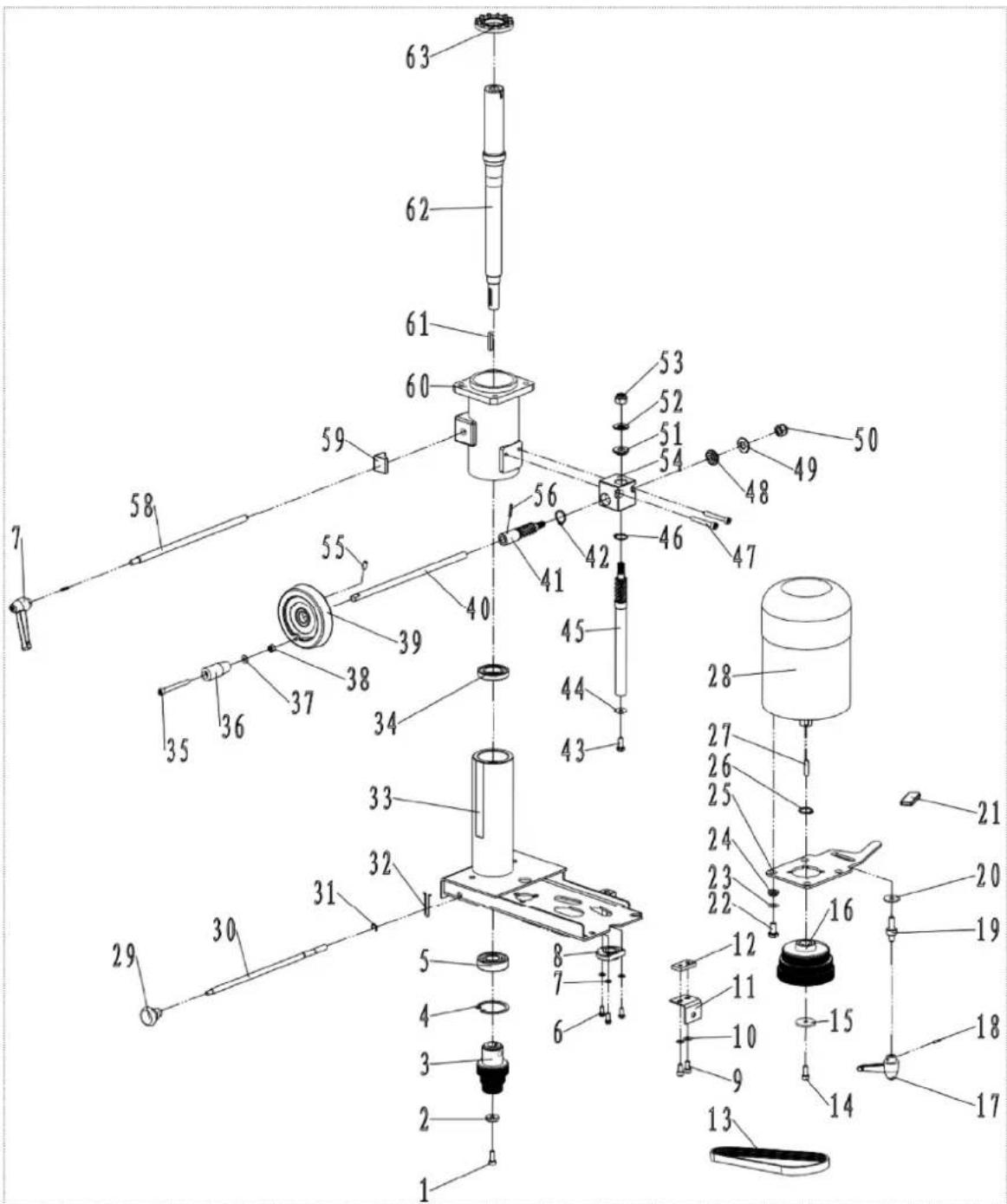

Schéma dílů

Vlastnosti

Číslo dílu Popis zařízení
A	Výsuvný
B	Dveře motorového prostoru
C Zámek posuvného stólu
D	Vypínač
E	Aretace otáčení vřetena
F Ovládání zdvihu a pádu vřetena
G	Přívodní plot
H	Šroub

pro

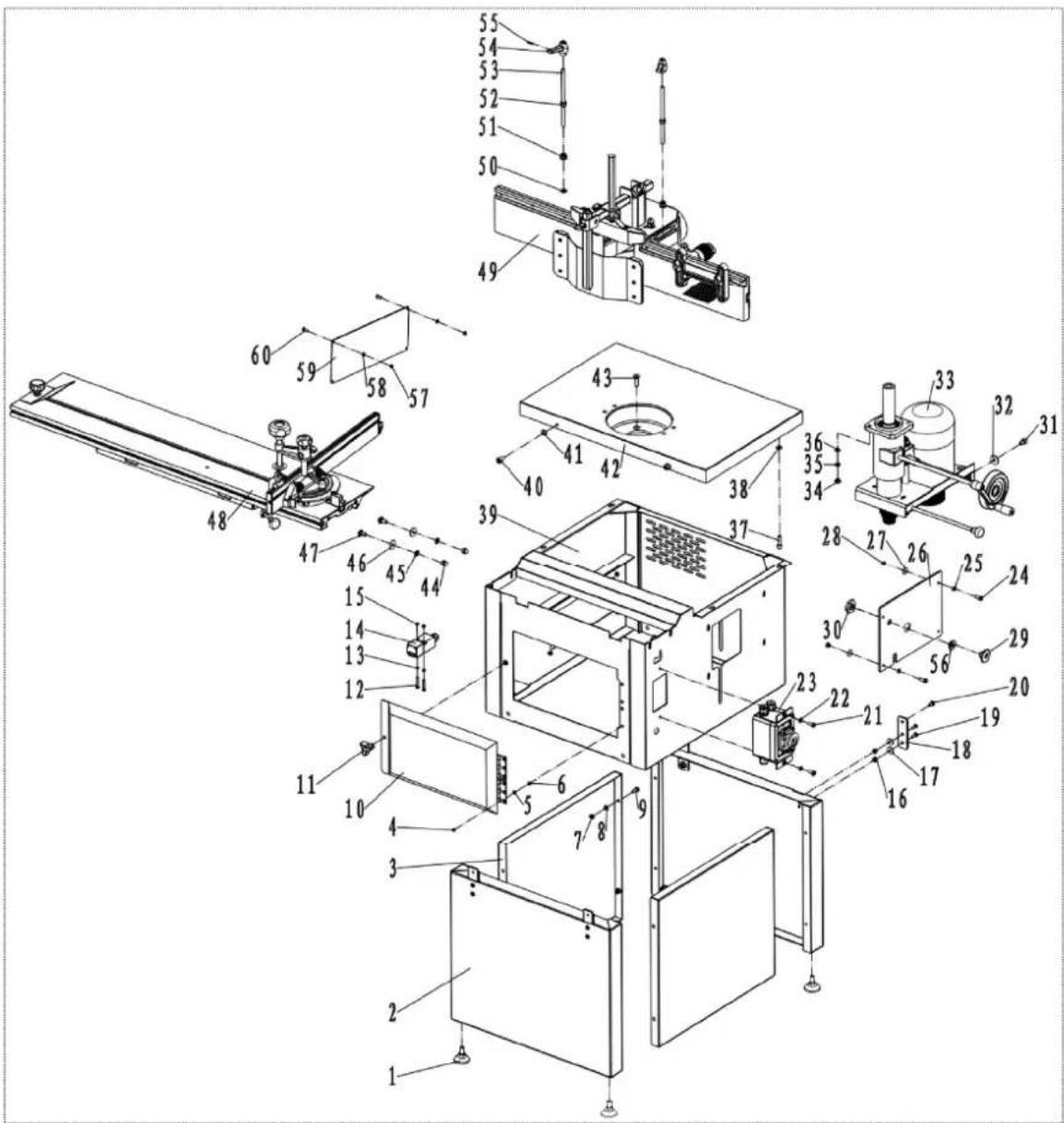

Konečná montáž

ŽÁDNÝ.	POPIS	ŽÁDNÝ.	POPIS
1	Podpěra	2	Spodní část nohy
3	Krycí	deska	4
5 Podložka 4 6 Šestihranná matice M4
7 Šestihranná matice M6 8 Podložka 6
9 Šestihranný šroub M6X16 10		Ochranný kryt
11	Klika dveří	12	Šroub M4X30

Šroub

13	Podložka	4	14
15 Šestihranná matice M4 16 Šestihranná matice M6
17	Velká pračka 6 18 Spojovací deska
19 Šroub M6X16 20 Šroub se šestihrannou hlavou M6X12
21	Šroub M6X16		22
23	Sestava spínače	24	Šroub M6X16
25	Podložka 6	26	Lisovací čelní deska
27	Velká pračka 6 28 Šestihranná matice M6
29	Keř	30	Šestihranná matice
31 Šroub M8X25 32 Velká pračka 8
33	Sestavení formičky	34	Šestihranná matice M8
35 Pružinová podložka 8 36			Podložka 8
37	Šroub M8X25		38
39	Sestavení krabice	40	Šroub M8X12
41	Podložka	8	42
43 Šroub M8X30 44 Šestihranná matice M8
45	Podložka na zuby 8	46	Velká pračka 8
47	Šroub se čtvercovým krkem M8X16	48	Sestava posuvného stolu
49	Montáz výfukového hrdla	50	Podložka 8
51	Šestihranná přírubová matice M8	52	Šestihranná matice M8
53	Uzamykací hřídel	54	Upínací držák
55	Pružinový čep 3x16	56	keř
57 Šestihranná matice M5 58		Podložka 8
59 Okenní deska 60		Šroub M5X12

Bloková

Tabu

Sestava formovacího vřetena

ŽÁDNÝ.	POPIS	ŽÁDNÝ.	POPIS
1 Šroub M6X16 2 Kruhová podložka
3	Hnaná	kladka	4 “C”
5 Ložisko 6204 6 Šestihranný šroub M5X12
7	Podložka 5	8	Ořechový keř
9	Šroub	M6X14	10
11	Úhlová	deska	12
13	Cuneal	bel	14 Šroub
15	Velká pračka	16	Řemenice motoru
17	Upínací držák	18	Pružinový čep 3x16
19	Uzamykací šroub	20	Velká pračka 8
21	Plášť rukojeti	22	Šestihranný šroub M8X16
23	Podložka 8	24	Vesmírný keř
25	Otočná deska	26	“C” kroužek φ19

krou

Podlož

Deska

27	Klíč 6X25 28 Motor
29	rukojeť	30	Zamykací
31	“E” kroužek 6	32	Jarní
33	Stojan motoru		34
35	Šroub M6X60		36 Pouzdro
37 Podložka 6 38 Šestihranná matice M6
39	Ruční kolo	40	Rotační tyč
41	Převodová hřídel	42	“C” kroužek 18
43 Šestihranný šroub M6X16 44 Velká pračka 6
45	Převodová hřídel	46	“C” kroužek 18
47	Šroub M6X45		48 Ozubené
49	Ložisko	50	Šestihranná pojistná matice M10
51	Ozubené pouzdro	52	Ložisko
53	Šestihranná pojistná matice M10	54	Převodovka
55	Stavěcí šroub M6X12	56	Pružinový čep 3x20
57	Upínací držák		58 Zamykac
59	Blokovací blok	60	Orientovaný stojan
61	Klíč 5X30	62	Vřeteno
63	Čepice ventilátoru

tyč

klip

Ložisko

r

po

Sestava odsávacího hrdla lišty

ŽÁDNÝ.	POPIS	ŽÁDNÝ.	POPIS
1	Nastavovací kolečko	2	Odsávací zásuvka
3	Vodicí stojan	4	Šroub ve tvaru T
5 Šroub M6X10 6 Kovová deska
7	Šestihranný šroub	M5X12	8 t
9 Šroub M4X12 10 kolejnice ve tvaru			T
11	Horizontální dřevo široké	12	Turingův stojan
13	Uzamykací	plech	14
15	Podložka 8	16	Rombická ru
17	Podšálek	18	Hrozné
19 deska ve tvaru M 20 Šroub M4X16
21	Šestihranný šroub	M5X12	Podložka 5
23	Šestihranný vůdce	24	Šroub M8X10
25	Čtvercový vůdce shromáždění	26	Kotevní vratidlo
27	Šroub M4X6	28	Podložka 4
29	Šroub M4X6	30	Stoupací trubka
31	Ochranná pružina široká	32	Záplata zamykání
33	Rombická t' rukoje 34		Zamykací kn
35	Stavěcí šroub M8X10

Rombická

Pružina

dřevo široké

ŽÁDNÝ.	POPIS	ŽÁDNÝ.	POPIS
1 Šestihranná matice M6 2 Pin pól
3	Pružina		4 Zamykací
5	Polák	keř	6 Upínací
7	Pružinový čep 3x16 8 Šestihranná matice M8
9 Zubní podložka 8 10 Velká pračka 8
11	Excentrická tyč	12	Kladkostroj s pojezdem
13	Kroužek „C“φ10	14	Podpěra stolu
15	Šestihranná tenká matice M12	16	Homocentrický pól
17	Šestihranná tenká matice M8	18	Šroub M6X16
19	Nylonové pouzdro	20	Šroub M4X10
21 Vložka vodicí lišty 22 Čtvercová matice
23 Zastavovací deska 24 Šestihranná matice M6
25	Velká pračka 6 26 Šestihranný šroub M6X20
27 Montáz rukojeti 28 Šroub M4X10
29 Plotová vložka 30 Šroub ve tvaru T
31 Zastavovací šroub 32 Blokovací deska
33	Podložka 5	34	Malá rukojeť
35 Podložka 6	36	Pojistná šestihranná matice M6
37	Plot	38	Plotová vložka
39 Vodící lišta	40 Šroub M6X70
41 Šroub M6X50	42 Šroub M4X12
43	Pružinová podložka 4	44 deska ve tvaru T
45 Šestihranná matice M4	46 Šroub M4X16
47	Šroub se čtvercovým krkem M6X30	48	Podložka 6
49	Erekční hřídel	50	Pevná podpora
51	Zastavovací tyč	52	ukazatel
53	Šroub M4X12	54	Pokosové měřidlo
55	Podložka 6	56	Zamykací tlačítko
57	Velká pračka 6	58	Malá rukojeť
59	Rocker	60	Rombická rukojeť
61	Lisovací deska	62	Stiskněte rukojeť
63	Držák	64	Pružinový čep 3x16
