NÁVOD K OBSLUZE UniversalSander 18V-10 BOSCH

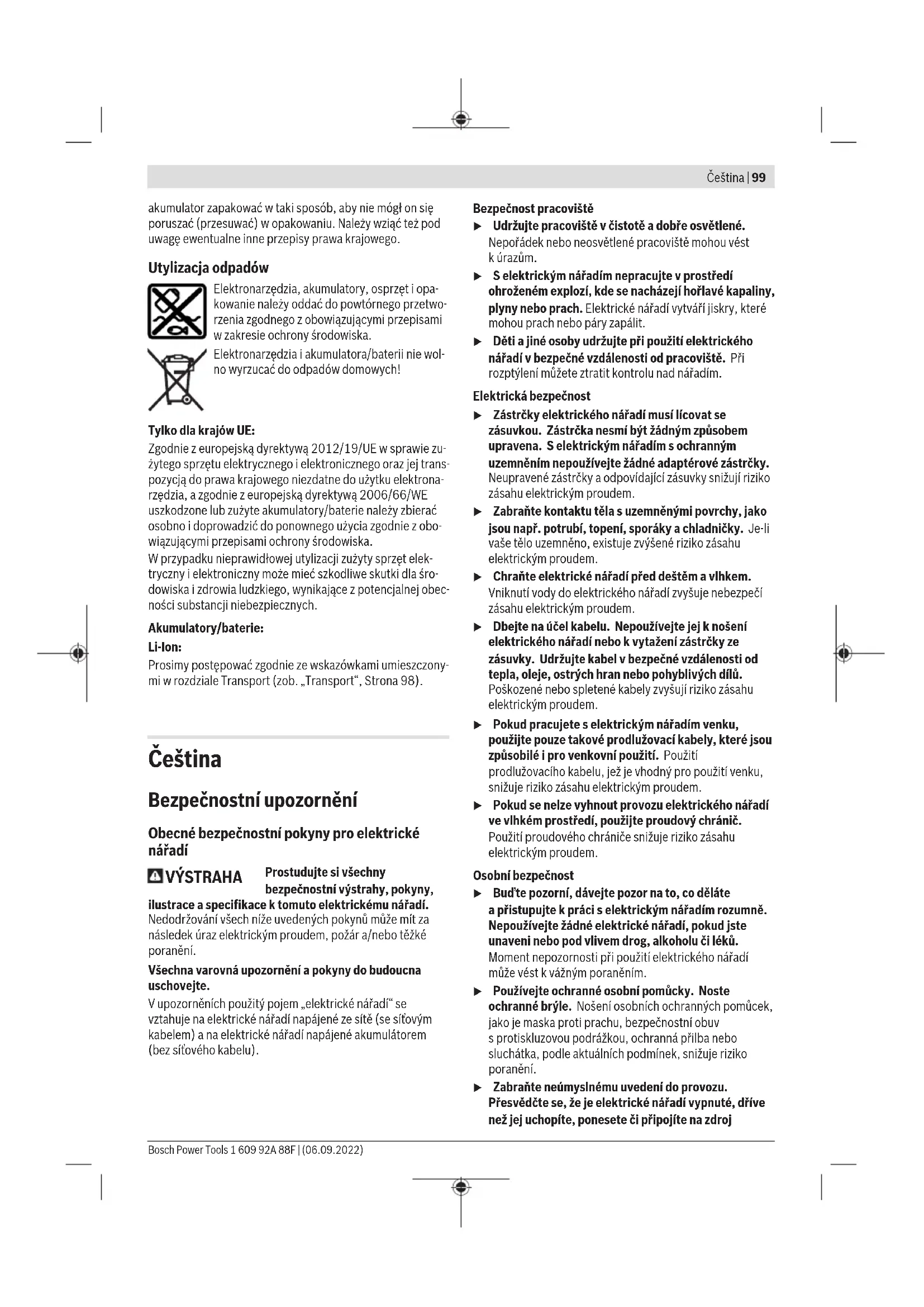

(5) Ukazatel stavu nabití akumulátoru (6) Filtrační prvek (mikrofiltrační systém) (7) Box na prach kompletní (mikrofiltrační systém) (8) Větrací otvory (9) Posuvná aretace SDS pro odjištění brusné desky (10) Brusná deska, přední (11) Brusná deska, zadní (12) Brusná deska, obdélníková (13) Rukojeť (izolovaná plocha rukojeti) (14) Vyfukovací hrdlo (15) Odsávací hadice

(16) Odsávací adaptér

(18) Lamelový brusný nástavec

(19) Brusný papír pro brusný jazyk

(21) Brusný jazyk, oválný

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Akumulátorová multibruska UniversalSander 18V-10 Číslo produktu 3603CE31.. Jmenovité napětí V= 18 Předvolba počtu kmitů ● Otáčky naprázdno

5 500–11 000 Počet kmitů při volnoběhu

Plocha obdélníkového brusného papíru

Průměr kmitání mm 1,6 Hmotnost podle EPTA- Procedure01:2014

kg 1,3 (2,5Ah) – 1,7 (6,0Ah) Doporučená teplota prostředí při nabíjení °C 0až+35 Dovolená teplota prostředí při provozu

apři skladování °C −5 až +50 Doporučené akumulátory PBA 18V...W-. Doporučené nabíječky

měřeno při 20–25°C sakumulátoremPBA 18V 6.0Ah. B) Vzávislosti na použitém akumulátoru C) Omezený výkon při teplotách <0°C. D) Následující nabíječky nejsou sakumulátorem PBA kompatibilní: AL 1814 CV, AL 1820 CV, AL 1860 CV Bosch Power Tools 1 609 92A 88F | (06.09.2022)102 | Čeština Informace ohluku avibracích Hodnoty hlučnosti zjištěné podleEN62841-2-4. Hlučnost elektrického nářadí při použití váhového filtruA činí typicky: Hladina akustického tlaku dB(A)

Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podleEN62841-2-4:

1,5 Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Akumulátor Bosch prodává akumulátorové elektrické nářadí ibez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor. Nabíjení akumulátoru u Používejte pouze nabíječky uvedené vtechnických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný svaším elektronářadím. Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte. Nasazení akumulátoru Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil. Vyjmutí akumulátoru Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko avytáhněte akumulátor. Nepoužívejte přitom násilí. Ukazatel stavu nabití akumulátoru Ukazatel stavu nabití akumulátoru signalizuje při zapnutém elektrickém nářadí několik sekund zbývající kapacitu akumulátoru, resp. přetížení. Ukazatel stavu nabití akumulátoru signalizuje při zapnutém elektrickém nářadí zbývající kapacitu akumulátoru nebo přetížení. LED Kapacita Trvale svítí 3zelené 75–100% Trvale svítí 2zelené 40–75% Trvale svítí 1zelená 15–40% Pomalu bliká 1zelená 0–15% Tři LED ukazatele stavu nabití rychle blikají, když je teplota akumulátoru mimo rozsah provozní teploty a/nebo zareagovala ochrana proti přetížení. Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v teplotním rozmezí od −20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci. Montáž u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. 1 609 92A 88F | (06.09.2022) Bosch Power ToolsČeština | 103 u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Interní odsávání s boxem na prach (viz obrázky A1–A4) Box na prach (7) nasaďte na výfukové hrdlo (14). Naplnění boxu na prach (7) lze snadno kontrolovat díky průhledné nádobě. Pro vyprázdnění boxu na prach (7) ho mírně otáčivým pohybem vytáhněte směrem dozadu. Odšroubujte filtrační vložku (6) z boxu na prach (7). Vyprázdněte prachový box. Filtrační vložkou (6) lehce poklepejte o pevný podklad, aby se uvolnil prach. Vyčistěte lamely filtrační vložky (6) měkkým kartáčem. Upozornění: Aby bylo zabezpečeno optimální odsávání prachu, box na prach (7) včas vyprázdněte a pravidelně čistěte filtrační vložku (6). Při práci na svislých plochách držte elektronářadí tak, aby box na prach (7) směřoval dolů. Externí odsávání (vizobrázekB) Nasaďte odsávací adaptér(16) (příslušenství) na odsávací hadici(15) (příslušenství) tak, aby slyšitelně zaskočil. Spojte odsávací adaptér(16) sodsávacím hrdlem(14) na elektrickém nářadí aodsávací hadici(15) svysavačem (příslušenství). Přehled připojení krůzným vysavačům najdete na konci tohoto návodu. Vysavač musí být vhodný pro broušený materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Výměna brusného papíru (viz obrázekC) Před nasazením nového brusného papíru odstraňte zbrusné desky nečistoty aprach, např. štětcem. Pro zabezpečení optimálního odsávání prachu dbejte na to, aby se otvory vbrusném papíru kryly sotvory vbrusné desce. Brusná deska je opatřená suchým zipem pro rychlé ajednoduché upevňování brusného papíru. Aby bylo dosaženo optimální přilnavosti, vyklepejte suchý zip brusné desky před nasazením brusného papíru. Nasaďte brusný papír(17) na jedné straně brusné desky tak, aby byl zarovnaný, poté položte brusný papír na brusnou desku apevně ho přitiskněte. Pro sejmutí brusného papíru(17) ho uchopte za jeden roh astáhněte ho zbrusné desky. Brusné příslušenství jako rouno či lešticí plsť se upevňují na brusnou desku stejným způsobem. Dvoudílná brusná deska Elektrické nářadí je vybavené dvěma brusnými papíry, které lze po opotřebení ijednotlivě vyměnit. u Elektronářadí používejte jen tehdy, pokud jsou oba brusné listy namontovány. u Použijte pouze brusné listy stejné zrnitosti. Obdélníková brusná deska u Elektrické nářadí používejte jen snasazeným brusným papírem. Volba brusného papíru Podle broušeného materiálu a požadovaného úběru povrchu jsou k dispozici různé brusné papíry: Použití Zrnitost Pro broušení veškerých materiálů, jako dřeva, barev, plničů, laků, tvrdého aměkkého dřeva adále dřevotřísky akovu 40–180 Pro hrubé broušení, např. drsných, neohoblovaných trámů aprken Hrubá 40 Pro rovinné broušení avyrovnání drobných nerovností Střední 80, 120 Pro finální ajemné broušení tvrdého dřeva Jemná 180 Pro přebroušení, resp. leštění, zejména kovu akamene, použijte rouno či lešticí plsť. Podle požadované kvality povrchu jsou kdispozici různé druhy rouna, resp. lešticí plsti. Sejmutí dvoudílné brusné desky (vizobrázekD) ❶ Posuňte posuvnou aretaci SDS pro odjištění brusné desky(9) až nadoraz doprava.

Sejměte brusnou desku(10).

Stáhněte zadní brusnou desku(11) za prohlubně pro uchopení směrem dolů apoté dozadu. Je-li např. opotřebovaná přední špička brusného papíru, lze rovněž sejmout celou brusnou desku apo otočení o120° ji znovu nasadit. Nasazení dvoudílné brusné desky (viz obrázek E)

Nasaďte nejprve zadní brusnou desku(11) výstupky do vybrání vupnutí brusné desky. Přitlačte brusnou desku(11) do upnutí, až slyšitelně zaskočí.

Nasaďte přední brusnou desku(10). ❸ Pro upevnění brusné desky posuňte posuvnou aretaci SDS pro odjištění brusné desky(9) až nadoraz doleva. Nasazení obdélníkové brusné desky (vizobrázkyF–G)

Nasaďte brusnou desku(12) výstupky do vybrání vupnutí brusné desky. Přitlačte brusnou desku(12) do upnutí brusné desky, až slyšitelně zaskočí. ❷ Pro upevnění brusné desky posuňte posuvnou aretaci SDS pro odjištění brusné desky(9) až nadoraz doleva. ❸ Nyní zkontrolujte zatlačením na zadní pravý alevý díl obdélníkové brusné desky, zda je brusná deska dobře zajištěná vzadním dílu. Bosch Power Tools 1 609 92A 88F | (06.09.2022)104 | Čeština Sejmutí obdélníkové brusné desky ❶ Posuňte posuvnou aretaci SDS pro odjištění brusné desky(9) až nadoraz doprava.

(16) Odsávací adaptér

Broj okretaja u praznom hodu

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Akumulátorová multibruska Objednací číslo
