NÁVOD K OBSLUZE Inshore 335 IX CRIVIT

Maximální zatížení Použité symboly VAROVÁNÍ! Respektujte symboly umístěné na výrobku před tím, než výrobek použijete. = značení na kajaku přípustný počet osob: 2 dospělí / 0 děti přípustné užitné zatížení: 160 kg (352 lb)

Přípustný provozní tlak Použití ke stanovenému účelu Tento výrobek byl vyvinut pro privátní použití. Úsek použití: Chráněné pobřežní zóny do 300 m – pro jízdy v chráněných pobřežních vodách, malých zátokách, na malých jezerech, úzkých řekách a kanálech. Nepoužívat při síle větru větší než 4 a /nebo při výšce vln vyšší než 0,5 m. Bezpečnostní pokyny Ohrožení života!

• Nikdy nenechávejte děti bez dohledu s obalo- vým materiálem. Existuje nebezpečí udušení.

• Nikdy nenechávejte děti, aby si hrály s výrob- kem bez dohledu. Nebezpečí úrazu! Platí upozornění při pevninském větru! Platí upozornění při pevninském prou- dění!

• Dbejte na to, aby osoby a náklad byly na kajaku vždy rovnoměrně rozděleny, protože jinak existuje nebezpečí převrácení.

• Respektujte údaje na typovém štítku, přípust- né užitné zatížení a počet osob a varovné pokyny.

• Stále dodržujte místní ustanovení o plavbě lodí.

• Nevozte s sebou žádné ostré nebo špičaté předměty. CZ48 CZ UPOZORNĚNÍ! Dodržujte prosím vždy pravidla bez- pečnosti a platné zákonné předpisy pro jezera a otevřené vody a pro svoji vlastní bezpečnost vždy noste testova- nou záchrannou vestu. UPOZORNĚNÍ! Vyhněte se používání prostředků k ochraně proti slunci a k péči o kůži ob- sahujících alkohol. Prostředky k ochra- ně proti slunci a k péči o kůži obsahující alkohol mohou uvolnit barevnou vrstvu PVC nafukovacího výrobku. Může to vést k obarvení na Vašem těle, Vašich šatech nebo jiných předmětů nacházejí- cích se v kontaktu. UPOZORNĚNÍ! Pokud by někdo vypadl z člunu, zpětný nástup musí vždy probíhat přes příď nebo záď, protože při bočním nástupu (nástupu ze strany) existuje velké ne- bezpečí převrácení. Vyloučení věcných škod!

• Všechny nafukovací výrobky jsou citlivé na chlad. Výrobek proto nerozkládejte a nepum- pujte při teplotě nižší než 15 °C!

• Jestliže tlak vzduchu ve výrobku na prudkém slunci vzrůstá, musí být upouštěním vzduchu přiměřeně vyrovnáván.

• Dávejte pozor na to, aby výrobek - obzvláště v napumpovaném stavu – nepřišel do styku s kameny, štěrkem nebo špičatými předměty a nikde nedřel nebo nedrhl, protože jinak může dojít k poškození fólie.

• Do bezpečnostních ventilů zasouvejte pouze vhodné adaptéry pro pumpu. Jinak může dojít k poškození ventilů.

• Nepumpujte příliš natvrdo, protože jinak existuje nebezpečí, že se potrhají svařené švy. Po napumpování dobře uzavřete ventily.

• Vyhněte se kontaktu s ostrými, horkými, špiča- tými nebo nebezpečnými předměty.

• Kajak je nutné chránit před kontaktem s pode- zřelými tekutinami nebo kyselinami. Mohou tím vzniknout neopravitelné škody.

• Chraňte kajak před horkem a ohněm! Opatr- ně se zapálenými cigaretami!

• Dávejte pozor na to, abyste se nedostali na kamenitý podklad, a vyhnuli se tak poškození těla člunu.

• Pokud by během provozu na vodě vznikla škoda na jedné z pěti vzduchových komor, v žádném případě kajak neopouštějte. Vztlaková síla čtyř neporušených vnitřních komor postačuje k tomu, aby udržela kajak nad vodou.

• Kajak nesmí být v žádném případě převážen na vozidlech v nafouknutém stavu.

• Nikdy neponechávejte kajak na vodě neob- sazen. Bude odehnán rychleji, než byste ho mohli plaváním znovu dohonit.

• Před použitím vždy dbejte na to, abyste s sebou vezli pádla, protože jinak s kajakem nebudete moci dostatečně manévrovat.

• Na Vašem kajaku neprovádějte žádné tech- nické změny. Změny jakéhokoli druhu ohrožují jízdní provoz sportovního předmětu.

• Nikdy nepoužívejte kajak pod vlivem alkoho- lu, drog nebo léků.

• Nikdy nepřeceňujte své síly a při pádlo- vání rozdělujte sílu svých svalů tak, abyste trasu, kterou jste urazili, mohli bez námahy opět pádlovat zpět. Zdržujte se v chráněné pobřežní zóně do 300 m a věnujte pozornost měnícím se poměrům větru a proudění, které mohou zřetelně ztížit pohyb vpřed. UPOZORNĚNÍ! Vaše obezřetnost a správné odhadnutí Vašich schopností na vodě jsou enorm- ně důležité. Nikdy nepřeceňujte své síly a kormidlo- vací dovednosti! Stále se zdržujte v blíz- kosti břehu! Respektujte povětrnostní situaci, varování před špatným počasím nebo případné světelné signály!49 Sestavení Následujte jednotlivé kroky pro zpro- voznění ve stanoveném pořadí. Při nedodržení pořadí napumpování pěti vzduchových komor může dojít k nerov- noměrnému rozdělení tlaku. To může vést k nestabilitě kajaku a nepříznivé- mu ovlivnění jeho jízdních vlastností. Upozornění: Strana kajaku se 3 šroubovými ventily je záď (1f). Protilehlá strana (bez šroubo- vých ventilů) je příď (1g) (obr. A).

• Sestavení by měly provádět vzhledem k veli- kosti výrobku vždy dvě dospělé osoby.

• K rozložení kajaku zvolte hladkou a čistou plochu s dostatkem místa. Zkontrolujte, zda jsou k dispozici všechny jednotlivé díly a zda jsou v bezvadném stavu.

• Od druhého zprovoznění musíte zkoumat, zda kajak není eventuálně poškozen, nemá dírky a trhlinky, které je třeba utěsnit tak, jak popisuje oddíl „Opravy“. Pokud jste už na vodě, je možné, že eventuální škody již odstranit nepůjdou.

• Nepumpujte vzduchové komory příliš natvrdo, aby nedošlo k přetažení fólie.

• Dejte pozor na to, aby se kajak v napumpova- ném stavu nedostal do styku s kameny nebo jinými špičatými předměty a nepoškodil se. Montáž 2cestného šroubového ven- tilu (obr. H) Komory na dně , a horní boční komory , kajaku jsou vybaveny vždy jedním šroubo- vým otvorem pro přiložené šroubové ventily (10).

1. Přetáhněte oko (10a) ventilu přes závitový

otvor (1c) tak, aby pevně obepínalo okraj závitového otvoru.

2. Zatočte patku (10b) ve směru hodinových

ručiček do závitového otvoru. Pumpování UPOZORNĚNÍ!

• Dodržujte správné pořadí při nafukování vzduchových komor. Správné pořadí je zadá- no na kajaku a v návodu k obsluze (č. - ).

• Doporučený provozní tlak činí 0,05 bar ( = 50 mbar = 0,73 psi).

• Nedovolte nadměrné napumpování vzducho- vých komor, protože jinak existuje nebezpečí přepnutí, anebo dokonce roztržení svařených švů.

• Pro napumpování výrobku použijte v obcho- dech běžné nožní pumpičky, anebo pístové pumpičky s dvojím zdvihem s odpovídajícími nástavci a případně manometrem.

• Pro pumpování výrobku nepoužívejte kom- presor ani tlakovou láhev. To může vést k poškození výrobku.

• Vždy úplně napumpujte všechny vzduchové komory. Pořadí pumpování Napumpujte vzduchové komory v následujícím sledu pořadí:

1. komora dna se šroubovým ventilem

2. dolní boční komora s ventilem se zátkou

3. horní boční komora se šroubovým ventilem

4. dolní boční komora s ventilem se zátkou

5. horní boční komora se šroubovým ventilem

Upozornění: Vzduchové komory jsou na člunu označeny odpovídajícími čísly (

Plnění vzduchových komor Upozornění: Pro šroubový ventil potřebujete pumpičku s konickým přípojem, který má průměr cca 17,5 mm (obr. I). Pro kolíkový ventil potřebujete pumpičku se vhodným kónickým přípojem.

1. Komora dna se šroubovým ventilem

1. Otáčejte kryt uzávěru (10c) šroubového

ventilu (10) proti směru hodinových ručiček (obr. H).

2. Napumpujte komoru dna

odpovídající pumpičkou.

3. Překontrolujte provozní tlak tak, jak je popsá-

no v oddílu „Kontrola provozního tlaku“.

4. Zavřete kryt uzávěru (10c) šroubového ventilu

(10) znovu ve směru hodinových ručiček. CZ50

3. Při prvním napumpování NESMÍ 10 na

proužku pro měření (1e) překročit pozici A na kontrolním pravítku (11). Upozornění: 10 na proužku pro měření (1e) ukazuje maximální roztažení vzduchových komor.

4. Při opakovaném napumpování musí 10 na

proužku pro měření (1e) ležet mezi pozicí A a pozicí 10 na kontrolním pravítku (11). Umístění příslušenství Upozornění: Šňůry lodního pytle a sedačky zajistěte křížovým uzlem (obr. C). Upevnění přední sedačky (obr. D)

1. Napumpujte všechny vzduchové komory

přední sedačky (3) až jsou na dotek pevné a zastrčte ventily.

2. Umístěte sedací plochu mezi obě horní boční

komory , , aby bylo zajištěno pevné uchycení sedačky. Upozornění: Upínací pruhy na opěrce přední sedačky (3) musí směřovat k zádi (1f).

3. Upevněte sedačku šňůrou 85 cm (9b) na

kroužky (1a) komory dna (obr. D) křížo- vým uzlem (obr. C).

4. Upevněte opěrku zad sedačky (3) ke knoflí-

kům (1b) obou dolních bočních komor , pomocí gumových pásů upevněných k člunu tak, aby vznikl vzor cikcak (obr. E). Upevnění ochrany proti ostřiku přídě

1. Napumpujte vzduchovou komoru ochrany

proti ostřiku přídě (2).

2. Zasuňte zajišťovací knoflíky ochrany proti os-

třiku přídě do otvorů kajaku (obr. M). Dbejte na to, aby pevně zaklaply.

3. Upevněte ochranu proti ostřiku přídě (2) ke

knoflíkům (1b) obou horních bočních komor , pomocí předmontovaného gumového pásu tak, aby vznikl vzor cikcak (obr. F). Upevnění ochrany proti ostřiku zádě se sedačkou

1. Napumpujte všechny vzduchové komory

ochrany proti ostřiku zádě (4).

2. Zatlačte sedací plochu pod obě horní boční

komory , , aby bylo zajištěno pevné uchycení sedačky.

2. Dolní boční komora s kolíkovým

1. Otevřete vrchní část uzávěru ventilu (1d)

2. Napumpujte dolní boční

komory nato- lik, až jsou na dotek pevné a na materiálu již nejsou vidět žádné záhyby. Upozornění: Při zatlačení palce na vzdu- chovou komoru by se tato ještě měla dát lehce promáčknout. Upozornění: Pokud byste neměli vhodný adaptér ventilu, tak se dá dolní boční komora plnit na základě speciální membrány ventilu také pomocí nejbližšího menšího adaptéru.

3. Zavřete ventilový uzávěr a kolíkový ventil

zasuňte lehkým stlačením (obr. J).

3. Horní boční komory se šroubovým

1. Otáčejte kryt uzávěru (10c) šroubového

ventilu (10) proti směru hodinových ručiček (obr. H).

2. Napumpujte horní boční komory

odpovídající pumpičkou.

3. Překontrolujte provozní tlak tak, jak je popsá-

no v oddílu „Kontrola provozního tlaku“.

4. Zavřete kryt uzávěru (10c) šroubového ventilu

(10) znovu ve směru hodinových ručiček. Kontrola provozního tlaku DŮLEŽITÉ UPOZORNĚNÍ! Materiál PVC se po prvním napumpo- vání trochu roztáhne a už se nevrátí do původního stavu. Mějte na paměti, že údaje mohou lehce kolísat podle nakládky a venkovní teploty.

1. Napumpujte komoru dna a obě dolní boč-

ní komory , natolik, až jsou na dotek pevné a na materiálu již nejsou vidět žádné záhyby. Upozornění: Při zatlačení palcem na některou komoru, musí být možné ji lezce promáčknout.

2. Aby bylo možné kontrolovat provozní tlak

obou horních bočních komor , , položte kontrolní pravítko (11) na proužek pro měření (1e) na vnitřní straně příslušné horní vzdu- chové komory (obr. L). Dolní šipka a 0 na kontrolním pravítku (11) se musí překrývat s dolní šipkou a 0 na proužku pro měření (1e). CZ51

3. Zasuňte zajišťovací knoflíky ochrany proti

ostřiku zádě do otvorů kajaku (obr. M). Dbejte na to, aby pevně zaklaply.

4. Upevněte ochranu proti ostřiku zádě (4) ke

knoflíkům (1b) obou horních bočních komor , pomocí předmontovaného gumového pásu tak, aby vznikl vzor cikcak (obr. G). Trojúhelníkový polštář

1. Napumpujte trojúhelníkový polštář (5) a

2. Umístěte napumpovaný trojúhelníkový polštář

(5) pevně do přídě kajaku. Upozornění: Trojúhelníkový polštář (5) slouží tomu, kdo sedí vpředu, jako opěrka nohou. Montáž dvojitého pádla (obr. B)

1. Nasuňte po jednom odkapávacím kroužku

(8) přes oba konce trubky pádla tak, aby kroužky seděly pod aretačním knoflíkem (6a) a zúžením trubky.

2. Nastrčte obě trubky pádel (6) do středového

kusu (7). Oba aretační knoflíky (6a) musí přitom slyšitelně zaklapnout a být viditelně lehce přesazené v otvorech (7a) na středo- vém kusu (7). Upozornění: Máte možnost pádlo podle Vaší libosti postavit do dvou různých úhlů. Pádla se dají použít také jednotlivě pro 2 osoby bez středového kusu jako lopatkové pádlo. Lodní pytel K výrobku je přiložen lodní pytel (14), do něhož lze kajak složit pro transport a uložení. Pro zavázání použijte šňůru 200 cm (9a). Lodní pytel lze dále použít na palubě jako ochrana proti stříkající vodě k uschování proviantu, oblečení, atd. Upozornění: Mějte na paměti, že lodní pytel není vodotěsný. Do lodního pytle neukládejte žádné náchylné předměty, jako třeba fotoapa- ráty. Pro použití na palubě odstraňte šňůru a pře- hněte horní konce na plocho k sobě. Nakonec lodní pytel uzavřete pomocí suchých zipů. Ukládací vak K výrobku je navíc přiložen ještě ukládací vak (13) s ochranou proti stříkající vodě, který je umístěn pomocí suchých zipů na zadní straně přední sedačky (3). Do ukládacího vaku lze složit menší předměty. Upozornění: Mějte na paměti, že vak není vodotěsný. Do vaku neukládejte žádné citlivé předměty. Rozebrání kajaku Odstraňte přední sedačku, ochranu zádě proti ostřiku se sedačkou, ochranu přídě proti ostřiku a trojúhelníkový polštář. Vypuštění Kajak vypusťte následovně:

1. K vypuštění vzduchových komor pomocí kolí-

kových ventilů vytáhněte kolíkové ventily (1d) ze zamáčknutí a otevřete spodní díl ventilu (obr. K).

2. K vypuštění vzduchových komor šroubovými

ventily tyto ventily (10b) úplně vyšroubujte ze základu (1c) a nechte vzduch kompletně uniknout (obr. I). Demontáž dvojitého pádla

1. Stiskněte příslušný aretační knoflík.

2. Stáhněte středový kus z příslušné trubky

pádla. Upozornění: Odkapávací kroužky zůstávají na trubkách pádel. Transport Přemísťujte kajak vždy ve dvou. Uskladnění, čištění UPOZORNĚNÍ! Používejte jen ošetřující prostředky bez podílů kyselin nebo benzínu a nikdy produkty na bázi silikonu. Výrobek skladujte vždy suchý, čistý a nena- pumpovaný při pokojové teplotě a z dosahu hlodavců. Ventily musí být při skladování vždy uzavřeny. Dbejte na to, aby výrobek nebyl uložen deformován, nýbrž v rovině.

1. Čistěte Váš kajak důkladně po každém použití

tím, že ho opláchnete čirou vodou a jemným mýdlem, abyste odstranili krystalky solí, zrnka písku a jiné drobné nečistoty. Nakonec ho nechte úplně oschnout.

2. Vzduch úplně vypusťte ze všech vzduchových

3. Uložte obě horní boční komory do vnitřku

kajaku a potom vše pečlivě poskládejte. CZ52 Opravy UPOZORNĚNÍ! Při větších poškozeních v žádném přípa- dě nesmíte provádět opravy sami. Menší poškození můžete opravovat pomocí soupravy na opravy (12), která je přiložena k dodávce.

1. Vzduch z kajaku úplně vypusťte a vyčistěte

odpovídající místo roztokem na bázi alkoholu. Okolí trhlinky nebo dírky lehce odrhněte jemným smirkovým papírem.

2. Přistřihněte záplatu na správný rozměr tak,

aby zakryla poškozený úsek a na všech stranách přesahovala o 1,3 cm.

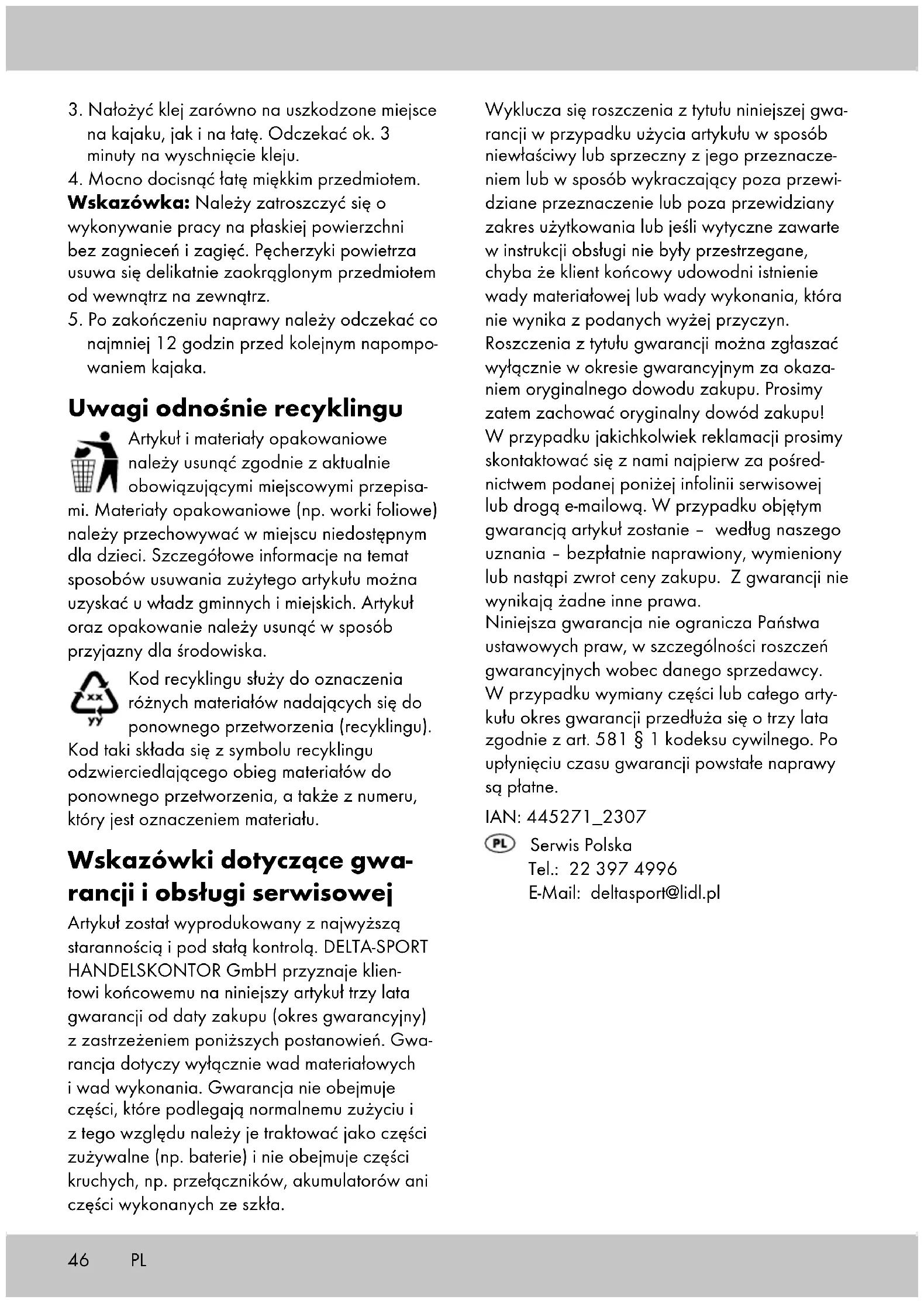

3. Lepidlo naneste jak na dané místo na kajaku,

tak na záplatu. Lepidlo ponechte zhruba 3 minuty zasychat.

4. Záplatu pevně přitlačte měkkým předmětem.

Upozornění: Dbejte na to, abyste pracovali na rovném podkladu bez hrbolů nebo faldů. Odstraňte možné vzduchové bublinky pomocí zaobleného předmětu povlovně zevnitř směrem ven.

5. Po opravě čekejte minimálně 12 hodin, než

kajak znovu napumpujete. Pokyny k likvidaci Výrobek a obalové materiály likvidujte podle aktuálních místních předpisů. Uchovávejte obalové materiály (jako např. fóliové sáčky) nedostupné pro děti. O možnostech likvidace vysloužilého výrobku se informujte u Vaší obecní nebo městské správy. Výrobek a obaly likvidujte ekologicky. Recyklační kód slouží ke značení různých materiálů pro proces opětovné- ho zhodnocení (recyklace). Kód sestává ze symbolu recyklace, který má odrážet proces zhodnocení, a čísla, které označuje materiál. Pokyny k záruce a průběhu služby Výrobek byl vyroben s velkou péčí a za stálé kontroly. DELTA-SPORT HANDELSKONTOR GmbH poskytuje koncovým privátním zákazníkům na tento výrobek tři roky záruky od data nákupu (záruční lhůta) podle následující ustanovení. Záruka se týká pouze vad materiálu a závad ve zpracování. Záruka se nevztahuje na díly, které podléhají normálnímu opotřebení, a proto je nutné na ně pohlížet jako na rychle opotřebitelné díly (např. baterie), a na křehké díly, např. vypínače, akumulátory nebo díly vyrobené ze skla. Nároky z této záruky jsou vyloučeny, pokud výrobek byl používán neodborně nebo nedovoleným způsobem nebo nikoli v rámci stanoveného účelu určení nebo předpokládaného rozsahu používání nebo nebyla dodržena zadání v návodu k obsluze, ledaže by koncový zákazník prokázal, že existuje vada materiálu nebo došlo k chybě ve zpracování, které nevyplývají z některé výše uvedených okolností. Nároky ze záruky lze uplatnit pouze v rámci záruční lhůty po předložení originálního pokladního dokladu. Proto si prosím uschovejte originál pokladního dokladu. Doba záruky se neprodlužuje případnými opravami na základě záruky, zákonné záruky nebo kulance. Totéž platí také pro vyměněné a opravené díly. Při reklamacích se prosím obracejte na níže uvedenou horkou linku servisu nebo se s námi spojte e-mailem. Pokud se vyskytne případ reklamace, výrobek Vám – dle naší volby – bezplatně opravíme, vyměníme nebo Vám vrátíme kupní cenu. Další práva ze záruky nevznikají. Vaše zákonná práva, zejména nároky na zajištění záruky vůči konkrétnímu prodejci, nejsou touto zárukou omezena. IAN: 445271_2307 Servis Česko Tel.: [phone] E-Mail: [e-mail] CZ53 Blahoželáme! Svojím nákupom ste sa rozhodli pre kvalitný výrobok. Pred prvým použitím sa s výrobkom dôkladne oboznámte. Pozorne si prečítajte tento návod na použivanie. Výrobok používajte len uvedeným spôsobom a na uvedený účel. Tento návod na použivanie si dobre uschovajte. Pri odovzdávaní výrobku tretej osobe odovzdajte s výrobkom aj všetky podklady. Tento návod na použitie obsahuje dôležité podrobnosti o výrobku, jeho montáži, prevádzke a ošetrovaní ako aj bezpečnostné pravidlá. Pretože vodný šport v sebe vždy skrýva riziká, presné znalosti o výrobku zabránia prípadným poškodeniam osôb alebo dokonca úmrtiam. Obsah balenia (obr. A) 1 x kajak (1) 1 x čelná zásterka (2) 1 x predné sedadlo (3) 1 x zásterka na korme so sedadlom (4) 1 x trojuholníkový vankúš / opierka na nohu (5) 2 x pádlo (6) 1 x stredný diel (7) 2 x odkvapový krúžok (8) 1 x sada šnúr (9) 1 x 200 cm (9a) 1 x 85 cm (9b) 3 x dvojcestný skrutkový ventil (10) 1 x kontrolné pravítko (11) 1 x sada na opravu (12) 1 x taška na odkladanie (13) 1 x námornícky vak (14) 1 x návod na používanie 1 x krátky návod Technické údaje Rozmery (naplnený vzduchom): Kajak: cca 325 x 76 x 48 cm (d x š x v) Dvojité pádlo: Dĺžka: cca 220 cm Hmotnosť, celková: cca 8,2 kg Povolený prevádzkový tlak: cca 0,05 bar (0,73 psi) Dátum výroby (mesiac/rok): 12/2023
