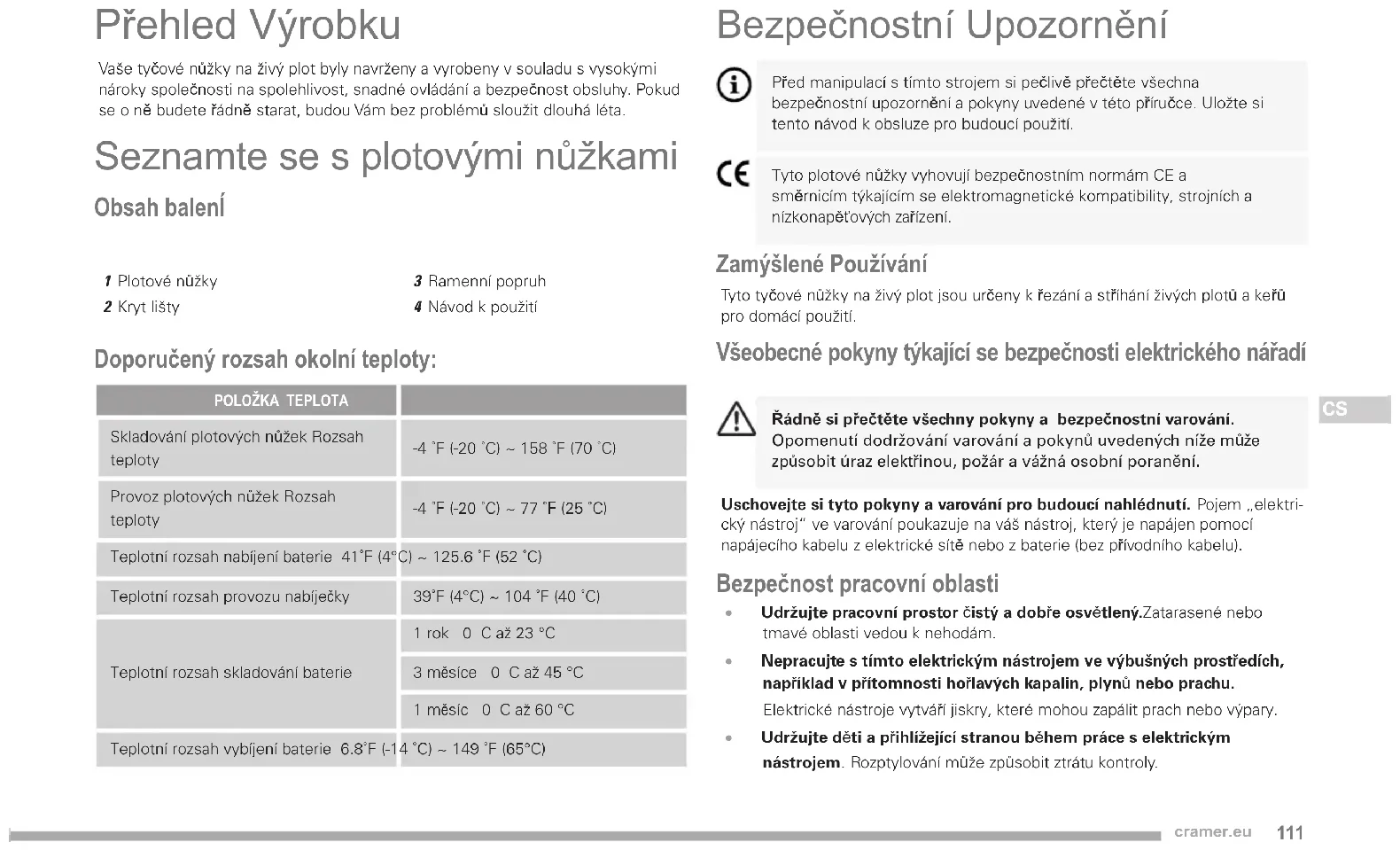

NÁVOD K OBSLUZE 82PHT Cramer

Vaše tyčové nůžky na živý plot byly navrženy a vyrobeny v souladu s vysokými nároky společnosti na spolehlivost, snadné ovládání a bezpečnost obsluhy. Pokud se o ně budete řádně starat, budou Vám bez problémů sloužit dlouhá léta.

Seznamte se s plotovými nůžkami

Obsah balení

1 Plotové nůžky

3 Ramenní popruh

2 Kryt lišty

4 Návod k použití

Doporučený rozsah okolní teploty:

POLOŽKA TEPLOTA
Skladování plotových nůžek Rozsah teploty	-4 °F (-20 °C) ~ 158 °F (70 °C)
Provoz plotových nůžek Rozsah teploty	-4 °F (-20 °C) ~ 77 °F (25 °C)
Teplotní rozsah nabíjení baterie 41°F (4°C) ~ 125.6 °F (52 °C)
Teplotní rozsah provozu nabíječky	39°F (4°C) ~ 104 °F (40 °C)
Teplotní rozsah skladování baterie	1 rok 0 C až 23 °C
	3 měsíce 0 C až 45 °C
	1 měsíc 0 C až 60 °C
Teplotní rozsah vybíjení baterie 6.8°F (-14 °C) ~ 149 °F (65°C)

Bezpečnostní Upozornění

Před manipulací s tímto strojem si pečlivě přečtěte všechna bezpečnostní upozornění a pokyny uvedené v této příručce. Uložte si tento návod k obsluze pro budoucí použití.

CE Tyto plotové nůžky vyhovují bezpečnostním normám CE a směrnicím týkajícím se elektromagnetické kompatibility, strojních a nízkonapěťových zařízení.

Zamýšlené Používání

Tyto tyčové nůžky na živý plot jsou určeny k řezání a střihání živých plotů a keřů pro domáci použití.

Všeobecné pokyny týkající se bezpečnosti elektrického nářadí

Rádně si přečtěte všechny pokyny a bezpečnostní varování. Opomenutí dodržování varování a pokynů uvedených níže může způsobit úraz elektřinou, požár a vážná osobní poranění.

Uschovejte si tyto pokyny a varování pro budoucí nahlédnutí. Pojem „elektrický nástroj“ ve varování poukazuje na váš nástroj, který je napájen pomocí napájecího kabelu z elektrické sítě nebo z baterie (bez přívodního kabelu).

Bezpečnost pracovní oblasti

• Udržujte pracovní prostor čistý a dobře osvětlený.Zatarasené nebo tmavé oblasti vedou k nehodám.
• Nepracujte s tímto elektrickým nástrojem ve výbušných prostředích, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje vytváří jiskry, které mohou zapálit prach nebo výpary.
• Udržujte děti a přihlížející stranou během práce s elektrickým nástrojem. Rozptylování může způsobit ztrátu kontroly.

Elektrická bezpečnost

• Zástrčky elektrického nářadí musí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněným elektrickým nářadím nepoužívejte žádné rozbočovací zásuvky. Neupravené zástrčky a shodné zásuvky snižují riziko úrazu elektrickým proudem.
• Předcházejte tělesnému kontaktu s uzemněnými nebo zemněnými povrchy, například trubkami, radiátory, sporáky a lednicemi. Je zde zvýšené nebezpečí zásahu elektrickým proudem, pokud je vaše tělo zemněno nebo uzemněno.
• Nevystavujte elektrické nástroje dešti nebo vlhkým podminkám. Voda vnikající do výrobku zvyšuje nebezpečí elektrického úrazu. Povšimněte si, že dešť, mlha a jiná vlhkost mohou ovlivnit sílu a zařízení nelze používat v extrémních podmínkách. Baterie udřujute z dosahu slaného prostředí a kontaminovaných kapalin. Po použití musí být baterie i přístroj suché.
• Kabel nepoužívejte k jiným než určeným účelům. Nikdy nepoužívejte kabel k přenášení, tahání nebo odpojování elektrického nářadi z elektrické sítě. Kabely chráte před vysokými teplotami, olejem, ostrými hranami a pohyblivými díly. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.
• Pokud použiváte elektrické nářadí venku, použijte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
• Jestliže je nevyhnutelné pracovat s elektrickým nářadím ve vlhkém prostředí, použijte ke zvýšení bezpečnosti proudový chránič (RCD). Použití proudového chrániče (RCD) snížuje riziko úrazu elektrickým proudern.

Bezpečnost osob

- Bud'te ve střehu, hlídejte, co děláte a používejte zdravý rozum při provozu tohoto elektrického nástroje. Elektrický nástroj nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s tímto elektrickým nástrojem může způsobit vážná poranění osob.

- Používejte osobní ochrannou výbavu. Vždy noste ochranu očí. Ochranná výbava jako respirátor, protiskluzová obuv, ochranná přilba nebo

ochrana sluchu použitá pro příslušné podmínky snižuje poranění osob.

• Zabraňte náhodnému spuštění. Zabezpečte, aby byl spínač v poloze vypnuto (off) před připojením zdroje energie a/nebo bloku baterií, přípravou nebo nesením nástroje. Nošení elektrického nástroje s vaším prstem na spínači nebo se zapojenou zástrčkou elektrického nástroje může při zapnutí vést k nehodě.
• Odstraňte všechny seřizovací klíče nebo šroubováky, než zapnete elektrický nástroj. Klíč nebo š roubovák ponechaný přiložený k otáčející se části elektrického nástroje může způsobit poranění osob.
• Nepřeceň u jte se. Udržujte řádné post-avení a rovnováhu po celou dobu. Toto umožňuje lepší ovládání elektrického nástroje v neočekávaných situacích.
• Správně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte svoje vlasy, oděv a rukavice mimo pohyblivé části. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny do pohyblivých částí.
• Pokud jsou zařízení vybavena přípojkou pro odsávání prachu a sběmé zařízení, ujistěte se, že jsou správně připojeny k přístroji, a že se správně používají. Použití odsavače prachu může snížit nebezpečí související s prachem.

Použití a péče o elektrický nástroj

• Na elektrický nástroj netlačte. P ro vaše práce používejte správný elektrický nástroj. Správný elektrický nástroj bude svou práci provádět lépe a bezpečn ěji při práci, pro kterou byl navržen.
• Elektrický nástroj nepouživejte, pokud spínač nezapíná nebo nevypíná. Každý elektrický nástroj, který nemůže být ovládán spínačem, je nebezpečný a musí být opraven.
• Odpojte zástrčku od zdroje napájení dřiv e, než provedete jakákoliv nastavení, výměnu příslušenství, nebo než elektrický nástroj uložíte. Tato bezpečnostní preventivní opatření snížují nebezpečí náhodného spuštění elektrického nástroje.
  Ukládejte nečinný elektrický nástroj mimo dosah dětí a nenechávejte neznámé osoby pracovat s elektrickým nástrojem nebo s těmito

pokyny k obsluze elektrického nástroje. Elektrické nástroje jsou nebezpečné v rukou nekvalifi kovaných uživatelů.

• Udržujte elektrické nástroje. Kontrolujte vychýlení nebo zasekávání pohyblivých části, rozbitě části a každé jiné podmínky, které mohou ovlivnit funkci elektrických nástrojů. Pokud je poškozen, musí se elektrický nástroj před použitím opravit. Mnoho úrazů je způsobeno nedostatečně udržovanými elektrickými nástroji.
• Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými hranami mají nízkou pravděpodobnost zaseknutí a jsou snadněji ovladatelné.
• Elektrické nástroje, příslušenství a vrtáky, atd.požívejte v souladu s těmito pokyny a zamýšleným způsobem použití pro jednotlivý typ elektrického nástroje s ohledem k pracovním podmínkám a práci, která má být provedena. Použití elektrick ého nástroje pro práce jiné, než zamýšlené by mohlo mít za následek nebezpečnou situaci.

Použití a péče o nástroj na baterie

• K nabijení akumulátoru použijte pouze nabiječku doporučenou výrobcem. Při použití nevhodné nabiječky, která je nekompatibilní s vaším modelem akumulátoru, můžete způsobit požár.
• Akumulátorové nářadí je možné používat pouze se speciálním akumulátorem. Používání jiného typu baterii může způsobit požár.
• Pokud akumulátor nepoužíváte, uschovejte ho v dostatečné vzdálenosti od kovových předmětů, jakými jsou např. kancelářské svorky, mince, klíče, hřebíky,šroubky a jiné kovové předměty, které by mohly vytvořit spojení mezi svorkami akumulátoru. Zkratování kontaktů může způsobit jiskření, popáleniny, případně požár.
• Elektrolytu, který může vytékat z akumulátoru při jeho nesprávném používání, se v žadném případě nedotýkejte. Pokud dojde k potřísnění pokožky chemikáliemi, omyjte postižené místo čistou vodou. Při zasažení očí vyhledejte lékaře. Kontakt s chemikáliemi, které mohou vytékat z akumulátoru, může způsobit podráždění nebo popáleniny.

Servis

- Váš elektrický nástroj smí opravovat pouze kvaliří kovaný opravárenský pracovník a musí používat pouze shodné náhradní díly. Toto zajištuje udržování bezpečnosti elektrického nástroje.

Bezpečnostní Varování Pro Tyčové Nůžky Na Živý Plot

• Udržujte všechny části těla mimo pohyblivé částí řezací lišty. Neodstraňuje řezaný materiál ani nepřidržujte rukou materiál, který má být teprve řezán, pokud nože se pohybuji. Po vypnutí se nože ještě setrvačností pohybují. Před odstraňováním uvizlého materiálu se ujistěte, že vypínač je vypnutý. Chvilka nepozornosti při práci s nůžkami na plot může způsobit vážné zranění.
• Nůžky pro živý plot přenášejte se zastaveným řezacím nožem. Pokud přepravujete nebo ukládátě nůžky pro živý plot, vždy přípevněte kryt řezacích zařízení. Správná obsluha nůžek pro živý plot snižuje možné osobní poranění od řezacích nožů.
• Udržujte kabel z dosahu prostoru, kde dochází ke střihání. Při provozu může být kabel ukrytý v křoví a může dojít k neúmyslnému přeseknutí nožem.
• Zajistěte, aby zařízení nebylo v dosahu dětí, protože představuje potencionální nebezpečí. Dbejte na to, aby byl výrobek uskladněn na suchém místě a uvnitř místnosti.

Likvidace

Nevyhazujte elektrické nářadí do komunálního odpadu. Předejte ho k recyklaci do některé ze speciálních sběren. Na vhodnou recyklaci se informujte u kompetentních úřadů nebo přimo v prodejně, ve které jste výrobek zakoupili.

Na konci životnosti baterie je zlikvidujte tak, abyste nepoškodili životní prostředí. Baterie obsahuje materiál, který je nebezpečný vám i životnímu prostředí. Musí se vyndat a zlikvidovat odděleně v zařízení, které přijímá lithiumiontové bateri.

Odevzdáním použitých výrobků a obalů ve sběrném dvoře podpoříte recyklací. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje požadavky na suroviny.

Symbol

SYMBOL	POJMENOVÁNÍ / VYSVĚTLENÍ
	Opatření, která zajišťují Vaši bezpečnost.
	Přečtěte si návod k obsluze a dodržujte veškeré bezpečnostní pokyny a upozomění.
	Používejte ochranné oděvy a brýle.
	Používejte ochranu hlavy.
	Používejte pracovní protiskluzové rukavice.
	Vymrštěné předměty se mohou odrazit, může to způsobit poranění nebo poničení majetku.
	NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem!Udržujte nástroj ve vzdálenosti 15 m od elektrických vedení.Udržujte ostatní osoby ve vzdálenosti alespoň 15 m.
	Nebezpečí - udržujte ruce a nohy mimo nůž.
	Dvojitě izolovaná konstrukce

Před uvedením do provozu

Bezpečné používání tohoto produktu vyžaduje znalost funkcí na něm vyznačených a také informací uvedených v uživatelském návodu. Před použitím tohoto produktu se seznamte s jeho kompletním ovládáním a bezpečnostními pravidly. (viz obr 1)

1. Ramenní popruh2. Lišta3. Otočná hlava se sedmi polohami4. Knoflik pro otočení5. Spojka6. Hlavní vypínač7. Reverzní tlačitko

8. Tlačitko rychlosti / Bezpečnostní pojistka9. Spouštěcí tlačitko10. Přihrádka na baterie11. Uvolňovací tlačitko baterie12. Kroužek pro přenášení13. Kryt lišty

Montáž

• Tento výrobek vyžaduje montáž.

• Produkt a veškeré příslušenství opatrně vyjměte z krabice. Ujistěte se, zda balení obsahuje všechny položky uvedené v dodacím listu.
• Pečlivě produkt zkontrolujte, zda není nijak poškozen nebo zda během přepravy neutrpěl nějaké škody.
• Obalový materiál nevyhazujte, dokud produkt pečlivě nezkontrolujete a nebudete spokojeni s jeho provozem.

Připojení Zařízení K Ramennímu Popruhu (Viz obrázek 2-3)

1 Vsad'te karabinu do kroužku pro prénášení, který je umístěn na trubce s pohonem.
2 Navlékněte si ramenní popruh.
3 Upravte délku popruhu tak, aby karabina byla ve výši asi na šířku ruky pod pravou kyčlí.

Nastavení Úhlu Hlavy Nůžek (Viz obrázek 4)

Hlavou nůžek lze otáčet v rozsahu 135° a v rámci tohoto rozsahu ji lze zaaretovat

v 7 polohách.

1 Stáhněte knoflík pro otáčení.
2 Při staženém knoflíku pro otáčení přesuňte hlavu dopředu nebo dozadu.
3 Jakmile je hlava nůžek v požadované poloze, knoflík pro otáčení uvolněte.
4 Hlava nůžek by měla pevně zacvaknout.

Vložení A Vyjmutí Baterie (Viz obrázek 5)

1 Baterii při vkládání vyrovnejte podle přihrádky na baterie na nůžkách. Zasuňte baterii do přihrádky pro baterii a zatlačte tak, aby baterie zapadla na své místo.
2 Chcete-li baterii vyjmout, stiskněte uvolňovací tlačítko, baterie povyskočí.
3 Vyjměte baterii z přihrádky na baterie.

Provoz Nářadí

Zapnutí A Vypnutí Nářadí (Viz obrázek 6)

Z bezpečnostních důvodů je toto nářadí vybaveno systémem dvojitého spínání. Tento systém zabraňuje neúmyslnému spuštění nářadí.

Zapnutí

1 Sejměte kryt lišty.
2 Stiskn č te hlavní vypínač.
3 Palcem zatáhněte knoflík bezpečnostního zámku dozadu a zároveň zmáčkněte spouštěcí tlačítko.
4 Uvolněte knoflík bezpečnostního zámku.

Vypnutí

1 Uvolněte spouštěcí tlačítko.
2 Stiskněte hlavní vypínač pro vypnutí stroje.

Reverzní funkce

Pokud se větev zablokuje v listu, stiskněte reverzní tlačítko na ovládacím panelu, list se bude otáčet opačně a větev se uvolní.

4kroková aktivace rychlosti

Tento stroj má 4stupňový omezovač rychlosti. Funkce slouží k optimalizaci výkonu a běhu při různých okolnostech. Při vyšší žezné rychlosti budete spotřebovávat více energie oproti nižší žezné rychlosti, kdy šetříte energii pro delší provozní dobu.

Chcete-li použít 4stupňový omezovač rychlosti, potáhněte tlačitko rychlosti / bezpečnostní pojistku směrem dopředu pro změnu omezovače rychlosti.

Prodlužte tyč (Viz obrázek 7, pouze pro 2300286)

1 Přístroj postavte na plochý a rovný povrch.
2 Uvolněte spojku.
3 Vytáhněte tyč na požadovanou délku.
4 Otočte a utáhněte spojku.

Tipy Pro Optimální Použití Nůžek (Viz obrázek 8-9)

• Začněte stříháním horní části živého plotu. Nůžky mírně nakloňte (až o 15° vzhledem k rovině řezul tak, aby hroty nože mírně směřovaly k živému plotu. Díky tomu bude stříhání efektivnější. Držte nůžky v požadovaném úhlu a veďte je rovnoměrně v rovině řezu. Oboustranný nůž umožňuje řezání v obou směrech.
• Pro dosažení stejnoměrné výšky doporučujeme napnout podél požadované hrany plotu provázek. Provázek použijte jako vodítko a řez vedťe těsně nad ním.
• Boční strany zastřihujte zespoda nahoru. Mladé výhonky se při řezání směrem dolů vyklánějí, což vede k nepravidelnostem v živém plotu.
• Vyhněte se kontaktu s cizími předměty. Zejměna se vyvarujte kontaktu s tvrdými předměty, jako jsou kovové dráty a zábradli, neboť tyto mohou nože poškodít.
  • Nože pravidelně mažte.

Údržba

Čištění Stroje

Po ukončení každé pracovní činnosti důkladně očistěte stroj od prachu a úlomků.

• Abyste snížili riziko požáru, udržujte stroj, zejména motor, bez zbytků listí, větví nebo přebytečného mazacího tuku.
• Po každém použití vyčistěte stroj čistým hadrem, navlhčeným v neutrálním čisticím prostředku.
• Odstraňte jakoukoli stopu vlhkosti jemným a suchým hadrem. Vlhkost může způsobit riziko zásahu elektrickým proudem.
• Nepouživejte agresivní čisticí prostředky ani rozpouštědla pro čištění plastových součástí nebo rukojetí.
• Nepouživejte proud vody a zabraňte namočení motoru a elektrických komponentů.
• Aby se zabránilo přehřátí a poškození motoru nebo akumulátoru, vždy se ujistěte, že jsou mřížky pro nasávání chladicího vzduchu čisté a že nejsou

ucpané nečistotami.

Čištění A Mazání Stríhacího Zařízení

Po každé pracovní činnosti je vhodné vyčistit a namazat nože, aby se zvýšila jejich účinnost a životnost:

Uvedte stroj do vodorovné polohy tak, aby byl dobře opřený o terén.
- Vyčistěte nože suchým hadrem a v případě odolných nečistot použijte kartáč.
- Namažte nože podél jejich horního okraje aplikací tenké vrstvy specifického oleje, dle možností typu, který nezpůsobuje znečištění životního prostředí.
- Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.
• Pravidelně kontrolujte, zda jsou rukojeti řádně upevněny.

Skladování Stroje

Informace o teplotě skladování naleznete v tabulce s okolní teplotou.

Když je třeba stroj uskladnit:

1 Odepněte akumulátor z jeho uložení a nechte jej nabít.
2 Nasad'te ochranný kryt NOŽE.
3 Počkejte, až motor dostatečně vychladne.
4 Proved'te vyčištění.
5 Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.

6 Stroj skladujte:

- v suchém prostředí;

• chráněn před povětrnostními vlivy;
• na mistě, které není přístupné dětem.
• Pred uskladněním stroje se ujistěte, že jste vyjmuli kliče a odložili nářadi použité při údržbě.

Řešení Problémů

ZÁVADA	PRAVDĚPODOBŇNÁ PŘÍČINA	ŘEŠENÍ
Zastavení motoru během pracovní činnosti.	Akumulátor není správně vložený.	Ujistěte se, že je akumulátor správně umístěn.
	Poškozený stroj.	Nepoužívejte stroj, Vyjměte akumulátor a Obratte se na Středisko servisní služby.
Pokud je stisknutý knoflik bezpečnostního zámku a spouštěcí tlačítko, břity se neotáčí.	Poškozený stroj.	Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obratte se na Středisko servisní služby.
Střihací zařízení se během pracovní činnosti příliš zahřívá.	Mazání nožů je nedostatečné.	Zastavte stroj, vyčkejte na zastavení střihacího zařízení, odepněte akumulátor a namažte nože.
Nadměrný hluk a/nebo vibrace během pracovní činnosti.	Povolené nebo poškozené součásti.	Zastavte stroj, vyjměte akumulátor a:– zkontrolujte vzniklé škody;– zkontrolujte, zda některé součástí nejsou uvolněné, a dle potřeby je utáhněte;– zajistěte opravu poškozených součástí nebo jejich výměnu za součástí s obdobnými charakteristikami.
Ze stroje vychází během jeho použití kouř.	Poškozený stroj.	Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a Obratte se na Středisko servisní služby.

Technické Údaje

VLASTNOST HODNOTA
Model	82PHT 82PHA
Napětí	82V 82V
Otáčky naprázdno	2800/3200/3600/4000 (±10%) min ^-1	2800/3200/3600/4000 (±10%) min ^-1
Délka stříhací lišty 500 mm	500 mm
Max. průměr stříhaného materiálu	30 mm 30 mm
Zmierzony poziom ciśnienia hafasu	85 dB (A), k=3.0 85 dB (A), k=3.0
Úroveň zaručeného akustického výkonu	101 dB (A) 101 dB (A)
Úroveň vibrací	4.1 m/s ^2 , k=1.5 m/s ^2	4.1 m/s ^2 , k=1.5 m/s ^2
Hmotnost bez bateriového modulu	6.6 kg 5.3 kg
Akumulátor bez baterie	82V220G/ 82V430G/ 82V220/ 82V430	82V220G/ 82V430G/ 82V220/ 82V430
Nabiječka 82C1G/ 82C2/ 82C6	82C1G/ 82C2/ 82C6

Prohlášení o Shode EC

Název výrobce: Changzhou Globe Co., Ltd.

Adresa: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China

Jméno a adresa osoby pověřené řídit technickou dokumentaci:

Jméno: Peter Söderström

Adresa: Propellergatan 1

211 15 Malmö

Sweden

Na Základě Naší Vlastní Zodpovědnosti Prohlašujeme, Že Zařízení

Překlad z originálních pokynů
Typ	Akumulátorové teleskopické nůžky na živý plot
Značka	Cramer
Model 82PHT/82PHA
Výrobní číslo	Víz výkonový štítek na výrobku

bylo vyrobeno v souladu s normami a předepsanými dokumenty:

Elektromagnetická kompatibilita	EN 55014-1; EN 55014-2
Elektrická bezpečnost	EN 60745-1; EN 60745-2-15; EN ISO 10517;
Standard pro emisi hluku EN ISO 3744; ISO 11094

Směrnice pro strojní zařízení	2006/42/CE
Směrnice pro elektromagnetickou kompatibilitu	2014/30/EU
Směrnice pro emisi hluku	2000/14/EC amended by 2005/88/EC

Model 82PHT 82PHA
Změřená hladina akustického výkonu	97.5 dB(A) 97.5 dB(A)
Zaručená hladina akustického výkonu	101 dB(A) 101 dB(A)

Ted Qu

Ted Qu Haichao

Ředitel pro kvalitu

Changzhou, 22/07/2017

Prehl'ad produktu

Zoznámte sa s nožnicami na živý plot

1 Nožnice na živý plot

3 Popruh na rameno

2 Kryt čepele

Bezpečnostné Výstrahy Pre Všeobecné Elektrické Nástroje

Bezpečnost' pracoviska

Elektrická bezpečnost'

Použitie a satarostlivost' o elektrický stroj

Používanie akumulátorového nástroja a starostlivosg oň

Bezpečnostné Varovania Pre Tyčové Nožnice Na Živý Plot

1. Popruh na rameno2. Čepeľ3. Sedempolohová otočná hlava4. Otočné tlačidlo5. Spojka6. Hlavný vypínač7. Reverzné tlačidlo

8. Tlačidlo rýchlosti / Bezpečnostná poistka9. Spůšťač10. Priestor pre batérie11. Tlačidlo uvoľnenia batérie12. Nosný krúžok13. Kryt čepele

Montáž

1 Nasad'te karabínu na nosný krúžok na hnacej rúrke.
2 Nasad'te si popruh na rameno.
3 Dížku popruhu nastavte tak, aby karabína bola približne na širku ruky pod vaším pravým bedrom.

Nastavenie Uhlu Hlavy Nožníc Na Živý Plot

(Pozrite obrázok 4)

Hlava nožníc na živý plot sa otáča o 135° a je možné ju zaistit’ do 7 polôh v tomto rozsahu.

1 Vytiahnite otočné tlačidlo.

2 Stlačte hlavný vypínač.
3 Potiahnite istiace tlačidlo dozadu palcom a zároveň stlačte spúšťač.
4 Povol'te istiace tlačidlo.

Vypnutie

Ak sa konár zablokuje v lište, stlačte reverzné tlačidlo na ovládacom paneli, lišta sa bude otáčat' opačne a konár sa uvořní.

Po ukončení každej pracovnej činnosti dôkladne očistite stroj od prachu a úlomkov.

Po každej pracovnej činnosti je vhodné očistit' a namazať nože kvôli zvýšeniu ich účinnosti a životnosti.

- Pred uskladnením stroja sa uistite, že ste odložili klůče alebo náradie použité pri údržbe.

Odpravljanje Težav

Typ	Akumulátorový tyčový strihač živého plotu
Značka	Cramer
Model 82PHT/82PHA
Sériové číslo	Pozri údajový štítok výrobku

Garantovaná úroveň hluku 101 dB(A) 101 dB(A)

Ted Qu

Ted Qu Haichao

Riaditel' pre kvalitu

Changzhou, 22/07/2017

Pregled Izdelka
