SP 16.000 Dirt - čerpadlo Kärcher - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma SP 16.000 Dirt Kärcher ve formátu PDF.
| Typ výrobku | Kalové čerpadlo |
| Značka | Kärcher |
| Model | SP 16.000 Dirt |
| Kategorie | Čerpadlo |
| Napájecí napětí | 230-240 V / 50 Hz |
| Příkon | 550 W |
| Max. průtok | 16 000 l/h |
| Max. tlak | 0,08 MPa (0,8 bar) |
| Max. dopravní výška | 8 m |
| Max. hloubka ponoru | 7 m |
| Teplota kapaliny | 5 °C až 35 °C |
| Max. velikost částic | 20 mm |
| Min. výška kapaliny (ruční režim) | 60 mm |
| Výška zbytkové kapaliny | 25 mm |
| Hmotnost (bez příslušenství) | 4,9 kg |
| Funkce | Automatický a ruční režim, plovákový spínač, automatické odvzdušnění |
| Bezpečnost | Tepelná ochrana, automatické zastavení plovákem |
| Údržba | Oplach čistou vodou po použití, vnější čištění |
| Náhradní díly | K dispozici na www.kaercher.com |
| Opravitelnost | Autorizovaným servisem |
| Záruka | Podle podmínek v zemi prodeje (viz návod) |
Často kladené otázky - SP 16.000 Dirt Kärcher
Dotazy uživatelů ohledně SP 16.000 Dirt Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš čerpadlo ve formátu PDF zdarma! Najděte svůj návod SP 16.000 Dirt - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SP 16.000 Dirt značky Kärcher.
NÁVOD K OBSLUZE SP 16.000 Dirt Kärcher
Použití v souladu s určením 74
Stupně nebezpečí 75
Ochrana životního prostředí.... 75
Příslušenství a náhradní díly.... 75
Rozsah dodávky.... 75
Záruka 75
Popis prístroje 75
Uvedení do provozu.... 76
Provoz 76
Péče a údržba.... 77
Přeprava.... 77
Skladování 77
Pomoc při poruchách 77
Technické údaje 78
Optimalizace čerpaného množství.... 78
EU prohlášení o shodě.... 78
Obecné pokyny
Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené
bezpečnostní pokyny. Řid'te se jimi.
Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.
Použití v souladu s určením
Přístroj používejte výhradně pro soukromé domácí použití.

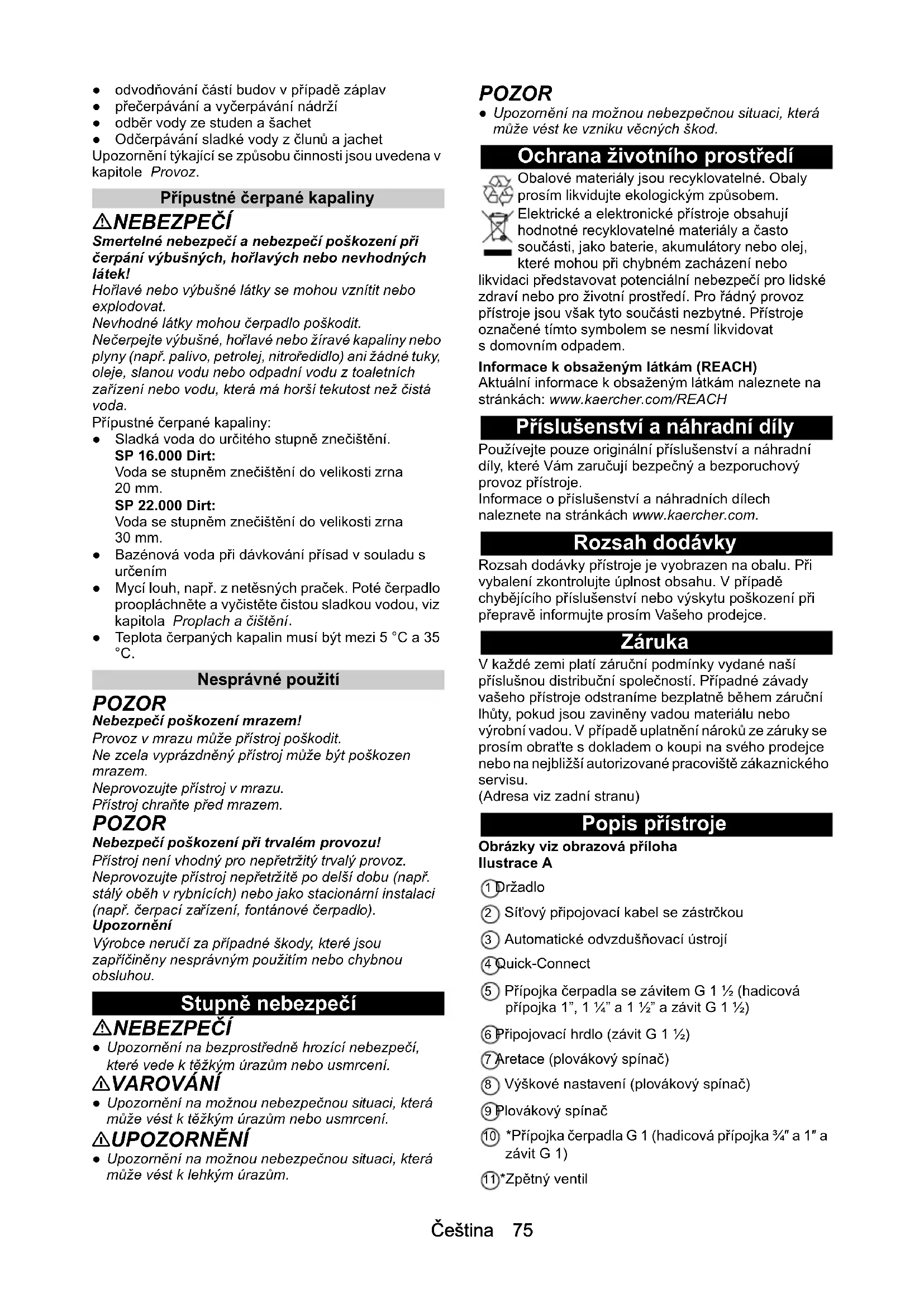

Použití v souladu s určením:
• odvodňování částí budov v případě záplav
- přečerpávání a vyčerpávání nádrží
• odběr vody ze studen a šachet
- Odčerpávání sladké vody z člunů a jachet
Upozornění týkající se způsobu činnosti jsou uvedena v kapitole Provoz.
Přípustné čerpané kapaliny
⚠NEBEZPEČÍ
Smertelné nebezpečí a nebezpečí poškození při čerpání výbušných, hořlavých nebo nevhodných látek!
Hořlavé nebo výbušné látky se mohou vznítit nebo explodovat.
Nevhodné látky mohou čerpadlo poškodit.
Nečerpejte výbušné, hořlavé nebo žíravé kapaliny nebo plyny (např. palivo, petrolej, nitroředidlo) ani žádné tuky, oleje, slanou vodu nebo odpadní vodu z toaletních zařízení nebo vodu, která má horší tekutost než čistá voda.
Přípustné čerpané kapaliny:
- Sladká voda do určitého stupně znečištění.
SP 16.000 Dirt:
Voda se stupněm znečištění do velikosti zrna 20 mm.
SP 22.000 Dirt:
Voda se stupněm znečištění do velikosti zrna 30 mm.
- Bazénová voda při dávkování přísad v souladu s určením
- Mycí louh, např. z netěsných praček. Poté čerpadlo proopláchněte a vyčistěte čistou sladkou vodou, viz kapitola Proplach a čištění.
- Teplota čerpaných kapalin musí být mezi 5 °C a 35 °C.
Nesprávné použití
POZOR
Nebezpečí poškození mrazem!
Provoz v mrazu může přístroj poškodit.
Ne zcela vyprázdněný přístroj může být poškozen mrazem.
Přístroj chraňte před mrazem.
POZOR
Nebezpečí poškození při trvalém provozu!
Přístroj není vhodný pro nepřetržitý trvalý provoz. Neprovozujte přístroj nepřetržitě po delší dobu (např. stálý oběh v rybnících) nebo jako stacionární instalaci (např. čerpací zařízení, fontánové čerpadlo).
Upozornění
Výrobce neručí za připadné škody, které jsou zapřičiněny nesprávným použitím nebo chybnou obsluhou.
Stupně nebezpečí
⚠NEBEZPEČÍ
- Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.
⚠VAROVÁNÍ
- Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.
⚠UPOZORNĚNÍ
- Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.
POZOR
- Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.
Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo
likvidaci představovat potenciální nebezpečí pro lidské zdravi nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.
Informace k obsaženým látkám (REACH)
Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH
Příslušenství a náhradní díly
Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.
Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.
Rozsah dodávky
Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.
Záruka
V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obrat’te s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.
(Adresa viz zadní stranu)
Popis přístroje
Obrázky viz obrazová příloha llustrace A
① Držadlo
② Sítový připojovací kabel se zástrčkou
③ Automatické odvzdušňovací ústrojí
④ Quick-Connect
⑤ Přípojka čerpadla se závitem G 1 ½ (hadicová přípojka 1", 1 ¼" a 1 ½" a závit G 1 ½)
⑥ Připojovací hrdlo (závit G 1 ½)
⑦ Aretace (plovákový spínač)
⑧ Výškové nastavení (plovákový spínač)
⑨ Plovákový spínač
⑩ *Přípojka čerpadla G 1 (hadicová přípojka 34 " a 1" a závit G 1)
⑪*Zpětný ventil
⑫ Závitové připojení G 1 (SP 16.000 Dirt)
13 Předřazený filtr (SP 22.000 Dirt)
* není součástí objemu dodávky.
Uvedení do provozu
⚠NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem a poranění!
Přístroj obsahuje elektrické a mechanické součástky.
Před montáží, demontáží nebo čištěním vždy odpojte přístroj od elektrického napájení.
Upozornění
Čím kratší je délka hadice a větší průměr hadice, tím vyšší je čerpací výkon.
Abyste zabránili ucpání čerpadla, použijte předřazený filtr pro průměr hadic menší než 1 ¼".
• SP 16.000 Dirt, zvláštní příslušenství
• SP 22.000 Dirt, integrovoné do patky
Přípojka čerpadla je vybavena zástrčným systémem (Quick-Connect).
Připojovací hrdlo s připojkou čerpadla G 1 ½ a závitové připojení G 1 jsou součástí objemu dodávky v nenamontovaném stavu.
Upozornění
Hadice o průměru 1", 1 ¼" a 1 ½" lze připojit k přípojce čerpadla G 1 ½.
Aby bylo dosaženo považadované velikosti zrna, musí být zvolen dostatečný průměr hadice a přípojka čerpadla G 1 ½ odpovídajícím způsobem zkrácena na drážkách. Větší průměr hadice se doporučuje i u menší velikosti zrna, aby se umožnil větší objemový průtok.
Při použití hadice 1", 1¼" nebo 1½" připojte hadici k čerpadlu:
1 Našroubujte přípojku čerpadla G 1 ½ na připojovací hrdlo.
Illustrace B
2 N a s u ñte hadicovou sponu na hadici.
3 Nasuňte hadici na přípojku čerpadla G 1 ½ a upevněte ji hadicovou sponou.
4 Zasuňte připojovací hrdlo do systému Quick-Connect.
Illustrace C
Při použití hadice 34 " nebo 1" připojte hadici k čerpadlu (SP 16.000 Dirt):
1 Našroubujte závitový spoj G 1 na připojovací hrdlo.
2 Namontujte zvláštní příslušenství přípojku čerpadla G 1 (6.997-359.0 přípojka čerpadla G 1 (33,3 mm) vč. zpětného ventilu - není součástí objemu dodávky) na závitové připojení G 1:
a Umístěte zpětný ventil na závitové připojení G 1 tak, aby byl čitelný nápis „UP“.
b Přípojku čerpadla G 1 našroubujte na závitové připojení G 1.
3 N a s u ñte hadicovou sponu na hadici.
4 Nasuňte hadici na přípojku čerpadla G 1 a upevněte ji hadicovou sponou.
5 Zasuňte připojovací hrdlo do systému Quick-Connect.
Illustrace C
Nastavení / ponoření čerpadla:
1 Zasuňte výškové nastavení plovákového spínače do aretace.
Illustrace D
2 Postavte čerpadlo bezpečně na pevný povrch do čerpané kapaliny nebo je ponořte pomocí lana připevněného k držadlu.
Upozornění
Oblast sání nesmí být blokována nečistotami. Pokud je podklad bahnitý, postavte čerpadlo na cihlu nebo podobný předmět. Ujistěte se, že je čerpadlo ve vodorovné poloze. Čerpadlo nepřenášejte uchopením za kabel nebo hadici.
Provoz
⚠ NEBEZPEČÍ
Smrtelné nebezpečí při zasažení elektrickým proudem!
Pokud se dotknete součástí pod napětím, hrozí smrtelné nebezpečí při zasažení elektrickým proudem. Během provozu se nedotýkejte lana připevněného k držadlu ani předmětů, které jsou v kontaktu s čerpanou kapalinou (např. potrubí vyčnívající do čerpané kapaliny, zábradlí) a nesahejte do čerpané kapaliny.
Automatické odvzdušňovací ústrojí
- V případě nízké hladiny kapaliny uniká buď případně nasátý nebo v čerpadlu přítomný vzduch přes automatické odvzdušňovací ústrojí. Navíc přitom může vytékat i kapalina. Pokud má čerpadlo potíže s nasáváním, když je hladina kapaliny nízká, opakovaně odpojujte a zapojujte síťobvou zástrčku za účelem podpory procesu nasávání.
Illustrace E
Automatický provoz
- Nastavte plovákový spínač pomocí výškového nastavení a délky kabelu.
Upozornění
Pokud je čerpadlo provozováno bez dozoru, vždy nastavte plovákový spínač do horní polohy, aby bylo zajištěno spolehlivé vypnutí čerpadla.
Illustrace F
Upozornění
Je-li čerpadlo nastaveno do nejnižší polohy, nastavte délku kabelu mezi plovákovým spínačem a aretací na 2,5 cm, viz značení na kabelu.
Illustrace G
- Zastrčte sít'ovou zástrčku do zásuvky.
Upozornění
V automatickém provozu je čerpací proces řízen plovákovým spínačem automaticky.
Čerpadlo se zapne, jakmile dosáhne plovákový spínač z důvodu stoupací hladiny kapaliny spínací výšku.
Čerpadlo se vypne, jakmile dosáhne plovákový spínač z důvodu klesající hladiny kapaliny vypínací výšku.
Přitom musí být zajištěna volnost pohybu plovákového spínače.
Délka kabelu mezi plovákovým spínačem a aretací musí být alespoň 2,5 cm.
Spínací výška / vypínací výška (plovákový spínač v nejnižší poloze):
| Min / Max SP 16.0 | 00 Dirt SP 22.000 | Dirt |
| Spínací výška cm* | 18 / 21 20 / 24 | |
| Vypínací výška cm* | 4 / 12 6 / 15 |
Spínací výška / vypínací výška (plovákový spínač v horní poloze):
| Min / Max SP 16.000 Dirt SP 22.000 Dirt | ||
| Spínací výška cm* | 28 / 31 33 / 36 | |
| Vypínací výška cm* | 14 / 22 19 / 27 | |
* Spínací výšky se liší v závislosti na poloze plovákového spínače a délce kabelu mezi plovákovým spínačem a aretací. Doporučujeme zachovat předem nastavenou délku kabelu.
Manuální provoz
Upozornění
V manuálním provozu zůstává čerpadlo v trvale zapnutém stavu. Hladina kapaliny musí být alespoň 60 mm (SP 16.000 Dirt) nebo 50 mm (SP 22.000 Dirt), aby čerpadlo automaticky nasávalo v manuálním provozu. Čerpadlo může odčerpávat až do výšky zbytkové kapaliny 25 mm (SP 16.000 Dirt) nebo 35 mm (SP 22.000 Dirt). Uvedená hladina zbytkové kapaliny je dosažena pouze v manuálním provozu. Přitom musí být zajištěna volnost pohybu plovákového spínače.
- Připevněte plovákový spínač v aretaci směrem nahoru. Ilustrace H
POZOR
Nebezpečí poškození při chodu nasucho!
Chod nasucho vede ke zvýšenému opotřebení čerpadla.
Nenechávejte čerpadlo pracující v manuálním provozu bez dohledu.
V případě chodu nasucho okamžitě vytáhněte síťovou zástrčku ze zásuvky.
- Zasuňte síťovou zástrčku do zásuvky.
Ukončení provozu
- Sítovou zástrčku vytáhněte ze zásuvky. Přístroj se zastaví.
POZOR
Nebezpečí poškození!
Nebezpečí poškození z důvodu zaschlých nečistot nebo přísad.
Po každém použití přístroj ihned opláchněte a vyčistěte.
-
Pokud byla čerpána znečištěná kapalina nebo kapalina s přísadami, ihned po zastavení přístroj propláchněte a vyčistěte, viz kapitola Proplach a čištění.
-
Vyprázdněte a vysušte přístroj a příslušenství.
Péče a údržba
⚠NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem a poranění!
Přístroj obsahuje elektrické a mechanické součástky. Čištění a uživatelskou údržbu nesmí provádět děti.
Proplach a čištění
POZOR
Nebezpečí poškození!
Nebezpečí poškození z důvodu zaschlých nečistot nebo přísad.
Po každém použití přístroj ihned opláchněte a vyčistěte.
1 Pokud byla čerpána znečištěná kapalina kapalina s přísady, je třeba přístroj propláchnout: S přístrojem
čerpejte čistou sladkou vodu bez přísad, dokud nebudou z přístroje vypláchnuty všechny nečistoty nebo přísady.
⚠NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem a poranění! Přístroj obsahuje elektrické a mechanické součástky. Před montáží, demontáží nebo čištěním vždy odpojte přístroj od elektrického napájení.
2 Sít'ovou zástrčku vytáhněte ze zásuvky. 3 Stiskněte tlačítko systému Quick-Connect a stáhněte připojovací hrdlo.
Illustrace C
4 Případně odstraňte zbytky z hadice a na zástrčkovém systému Quick-Connect.
5 Vyčistěte vnější část přístroje měkkým, čistým hadříkem a čistou sladkou vodou.
6 Vyprázdněte a vysušte přístroj a příslušenství.
Údržba
Přístroj je bezúdržbový.
Přeprava
Ruční přeprava
⚠UPOZORNĚNÍ
Nebezpečí zranění v důsledku zakopnutí!
Hrozí nebezpečí zranění při zakopnutí o volně položené kabely a hadice.
Při přemistování přístroje dávejte pozor na kabely a hadice.
- Přístroj nadzvedněte a prénášejte pomocí držadla.
Přeprava ve vozidle
⚠VAROVÁNÍ
Nebezpečí úrazu, nebezpečí poškození!
Při přepravě vezměte v úvahu hmotnost přístroje. Přístroj uložte nebo zajistěte v souladu s příslušnými směrnicemi, aby během přepravy nemohl sklouznout nebo se nepohyboval.
- Při přepravě ve vozidle zajistěte přístroj podle příslušných platných směrnic proti sklouznutí a převržení.
Skladování
POZOR
Nebezpečí poškození mrazem!
Neúplně vyprázdněný přístroj může být poškozen mrazem.
Před uskladněním přístroj i příslušenství úplně vyprázdněte.
Přístroj chraňte před mrazem.
Přístroj skladujte na místě bez mrazu a nikoli venku.
⚠UPOZORNĚNÍ
Nebezpečí zranění a poškození!
Na nakloněných plochách se může přístroj převrátit. Při skladování vezměte v úvahu hmotnost přístroje.
-
Zcela vyprázdněte čerpadlo a příslušenství.
-
Čerpadlo a příslušenství nechte uschnout.
-
Čerpadlo uchovávejte v místě, kde nemrzne.
Pomoc při poruchách
Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.
| Chyba | Příčina | Odstranění |
| Čerpadlo běží, ale nečerpá | V čerpadle je vzduch. | 1. Sítovou zástrčku opakovaně odpojte a připojte do zásuvky, dokud se nespustí sání kapaliny. |
| Oblast sání je ucpaná. | 1. Sítovou zástrčku vytáhněte ze zásuvky.2. Vyčistěte oblast sání. | |
| Hladina kapaliny je v manuálním provozu příliš nízká. | 1. Čerpadlo pokud možno ponořte hlouběji do čerpané kapaliny, viz kapitola Provoz. | |
| Čerpadlo se nerozbíhá nebo se za provozu náhle zastaví | Přerušený přívod proudu. | 1. Zkontrolujte pojistky a elektrické spoje. |
| Tepelný ochranný spínač vypnul čerpadlo z důvodu přehřátí. | 1. Sítovou zástrčku vytáhněte ze zásuvky.2. Nechte čerpadlo vychladnout.3. Odstraňte částice nečistot v oblasti sání.4. Vyčistěte oblast sání.5. Zabraňte běhu čerpadla nasucho. | |
| Částice nečistot ucpávají oblast sání. | 1. Sítovou zástrčku vytáhněte ze zásuvky.2. Vyčistěte oblast sání. | |
| Klesá čerpací výkon | Oblast sání je ucpaná. | 1. Sítovou zástrčku vytáhněte ze zásuvky.2. Vyčistěte oblast sání. |
| Čerpací výkon je příliš nízký | Maximální výtlačná výška byla překročena.Průměr hadice a délka hadice byly špatně zvoleny. | 1. Dbejte na maximální výtlačnou výšku, viz kapitola Technické údaje.2. Popřípadě zvolte větší průměr hadice nebo kratší délku hadice, viz kapitola Optimalizace čerpaného množství. |
| Quick-Connect nelze otevřít nebo zavřít | Zástrčkový systém je znečištěný. | 1. Odstraňte příchytku.2. Vyčistěte příchytku.3. Namontujte příchytku. |
Technické údaje
| SP16.000Dirt | SP22.000Dirt | ||
| Výkonnostní údaje přístroje | |||
| Napětí sítě | V | 230-240 | 230-240 |
| Sítová frekvence | Hz | 50 | 50 |
| Jmenovitý výkon | W | 550 | 750 |
| Čerpané množství, maximální | l/h | 16.000 | 22.000 |
| Tlak (max.) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| Dopravní výška (max.) | m | 8 | 8 |
| Ponorná hloubka (max.) | m | 7 | 7 |
| Příp. teplota čerpané kapaliny | °C | 5...35 | 5...35 |
| Velikost částic (max.) přípustných čerpaných kapalin | mm | 20 | 30 |
| Minimální hladina kapaliny (manuální režim) | mm | 60 | 50 |
| Hladina zbytkové kapaliny | mm | 25 | 35 |
| Hmotnost (bez příslušenství) | kg | 4,9 | 6,5 |
Technické změny vyhrazeny.
Optimalizace čerpaného množství
Čerpané množství je tím větší:
- č ím menší je dopravní výška.
- čím větší je průměr použité hadice.
- č ím kratší je použitá hadice.
- čím menší ztrátu tlaku způsobuje připojené příslušenství.
line
| l/h | SP 16.000 Dirt | SP 22.000 Dirt | | ------ | -------------- | -------------- | | 2.000 | 8.0 | 8.0 | | 6.000 | 7.0 | 7.5 | | 10.000 | 6.0 | 7.0 | | 14.000 | 4.0 | 6.0 | | 18.000 | 2.0 | 4.0 | | 22.000 | 1.0 | 1.0 |EU prohlášení o shodě
Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i
v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.
Výrobek: Čerpadlo
Typ: 1.645-xxx
Příslušné směrnice EU
2014/35/EU
2014/30/EU
2011/65/EU
2009/125/ES
Aplikované(á) nařízení
(EU) 2019/1781
Aplikované harmonizované normy
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.
H. Jenner
Zmocněnec pro dokumentaci:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Německo)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Rozsah dodávky....94
Záruka 94
Popis prístroja 94
Starostlivost' a údržba.... 96
Preprava....96
Skladovanie.... 96
Technické údaje.... 97
- Odber vody zo studní a šacht
① Držadlo
② Sietový pripájací kábel so zástrčkou
③ Automatické odvzdušňovacie zariadenie
④ Quick-Connect
⑤ Pripájací diel čerpadla G 1 ½ (1", 1 ¼" a 1 ½" hadicová prípojka a závit G 1 ½)
⑥ Pripájacie hrdlo (závit G 1 ½)
⑦ Aretácia (plavákový spínač)
Nebezpečenstvo zásahu elektrickým prúdom a vzniku poranení!
1 Pripájací diel čerpadla G 1 ½ naskrutkujte na pripájacie hrdlo.
Obrázok B
2 Hadicovú svorku nasuňte na hadicu.
3 Hadicu nasuňte na pripájací diel čerpadla G 1 ½ a upevnite ju pomocou hadicovej svorky.
4 Pripájacie hrdlo zasuňte do spojky Quick-Connect.
Obrázok C
Pripojenie hadice k čerpadlu, pri použití 3/4" alebo 1" hadice (SP 16.000 Dirt):
4 Hadicu nasuňte na pripájací diel čerpadla G 1 a upevnite ju pomocou hadicovej svorky.
5 Pripájacie hrdlo zasuňte do spojky Quick-Connect.
Obrázok C
Nebezpečenstvo vzniku smrtel'ných poranení po zásahu elektrickým prúdom!
Pri kontakte s dielmi pod napätím hrozí nebezpečenstvo vzniku smrtelných poranení po zásahu elektrickým prúdom.
Plavákový spínač v automatickom režime automaticky riadi proces čerpania.
| Min / Max SP 16.0 | 00 Dirt SP 22.000 | Dirt |
| Zapínacia výška cm* | 28/31 33/36 | |
| Vypínacia výška cm* | 14/22 19/27 |
Nebezpečenstvo vzniku poškodení pri chode nasucho!
Suchý chod vedie k zvýšenému opotrebovaniu čerpadla.
Nebezpečenstvo vzniku poškodení!
Starostlivost' a údržba
⚠NEBEZPEČENSTVO
Nebezpečenstvo zásahu elektrickým prúdom a vzniku poranení!
Nebezpečenstvo vzniku poškodení!
Nebezpečenstvo zásahu elektrickým prúdom a vzniku poranení!
2 Siet'ovú zástrčku vytiahnite zo zásuvky.
3 Stlačte tlačidlo na spojke Quick-Connect a stiahnite pripájacie hrdlo.
Obrázok C
Nebezpečenstvo vzniku poranení v dôsledku zakopnutia!
- Prístroj nadvihujte a prenášajte uchopením za držadlo.
Nebezpečenstvo vzniku zranení a poškodení!
Nebezpečenstvo vzniku poranení a poškodení!
Aplikované harmonizované normy
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
