Značka	NEC
Model	MultiSync LCD1550XBK
Typ produktu	Barevný LCD monitor
Velikost obrazovky	15 palců (úhlopříčka)
Optimální rozlišení	1024 x 768
Video konektivita	Vstup DVI-D (digitální) a DVI-A (analogový) přes mini D-SUB 15 pinů
Napájení	220-240 V AC, 50/60 Hz
Energetická certifikace	ENERGY STAR
Ergonomická nastavení	Výška, náklon, otočení (na šířku/výšku), pivotování
OSM ovládání	Jas, kontrast, pozice, hodiny, fáze, barva (sRGB, nativní, vlastní), ostrost, rozšířený režim, detekce videa, výběr DVI
Automatická detekce videa	První detekce, poslední detekce, bez priority
Čištění	Nepouštějící vlákna a neabrazivní hadřík; nepoužívejte čisticí roztok ani čistič oken
Bezpečnost	Neotvírejte kryt; používejte napájecí kabel vhodný pro vaši zemi; nevystavujte vodě ani zdrojům tepla; zajistěte dostatečné větrání
Obsah balení	Monitor se stojanem, napájecí kabely, video signálový kabel (mini D-SUB na DVI-A), kabel DVI-D na DVI-D, CD-ROM se softwarem a manuálem
Montáž na zeď	Kompatibilní s VESA; použijte dodané 4 šrouby; doporučeno rameno s certifikací GS

Často kladené otázky - MultiSync LCD1550XBK NEC

Jak nastavit výšku monitoru?

Pro nastavení výšky položte ruce po stranách obrazovky a zvedněte nebo snižte ji do požadované polohy. Rozsah výšky není specifikován, ale můžete to provést v režimu na šířku nebo na výšku.

Jak otočit obrazovku do režimu na výšku?

Před otočením zvedněte obrazovku co nejvýše, aby nedošlo k nárazu. Položte ruce po stranách a otočte ve směru hodinových ručiček pro přechod z režimu na šířku do režimu na výšku, nebo proti směru pro opačný směr. Pro přepnutí OSM stiskněte tlačítko RESET, když je menu vypnuté.

Co dělat, když obrazovka zobrazuje 'Bez signálu'?

Zkontrolujte, zda je video kabel správně připojen k počítači a monitoru. Ujistěte se, že je počítač zapnutý a monitor pod napětím. Pokud problém přetrvává, vyzkoušejte jiný zdroj nebo nahlédněte do sekce řešení problémů v manuálu.

Jak čistit LCD obrazovku?

Použijte jemný, nepouštějící vlákna a neabrazivní hadřík. Nikdy nepoužívejte tekutý čisticí roztok, čistič oken ani chemické přípravky. Jemně otřete bez tlaku.

Jaké je optimální rozlišení tohoto monitoru?

Optimální rozlišení je 1024 x 768. Jiné rozlišení může způsobit chybové hlášení. Toto varování můžete vypnout v nabídce NÁSTROJE > CHYBA ROZLIŠENÍ.

Jak obnovit tovární nastavení?

V nabídce OSM přejděte do NÁSTROJE 2 > TOVÁRNÍ PŘEDVOLBA. Tím se obnoví všechna nastavení na tovární hodnoty. Můžete také resetovat jednotlivý příkaz jeho zvýrazněním a stisknutím RESET.

Jak přepnout video vstup mezi DVI-D a DVI-A?

Stiskněte tlačítko NEXT na přední straně monitoru pro přepínání mezi vstupy. Nabídka OSM musí být zavřená. Můžete také nakonfigurovat detekci videa v NÁSTROJE 1 > DETEKCE VIDEA pro automatické přepínání.

Monitor zobrazuje 'Mimo limity', co dělat?

Tato zpráva se objeví, když vstupní signál překročí podporované frekvence. Zkontrolujte, zda je rozlišení a obnovovací frekvence vašeho počítače kompatibilní (horizontální a vertikální frekvence). Optimální rozlišení je 1024 x 768 při 60-75 Hz.

Jak aktivovat zámek OSM?

Pro uzamčení přístupu k ovládání OSM stiskněte současně tlačítka ◄ a ► a podržte je. Zobrazí se zpráva, že je OSM uzamčeno. Pro odemknutí opakujte stejný úkon.

Mohu použít montážní rameno?

Ano, monitor je kompatibilní s VESA. Odstraňte stojan podle pokynů v manuálu (odšroubujte 4 šrouby). Používejte pouze dodané šrouby a certifikované rameno (s označením GS) zajišťující dostatečnou stabilitu.

NÁVOD K OBSLUZE MultiSync LCD1550XBK NEC

Uživatelská příručka

Bedienerhandbuch

Οδηγίες Χρήσης

Manual del usuario

Manuel Utilisateur

Manuale utente

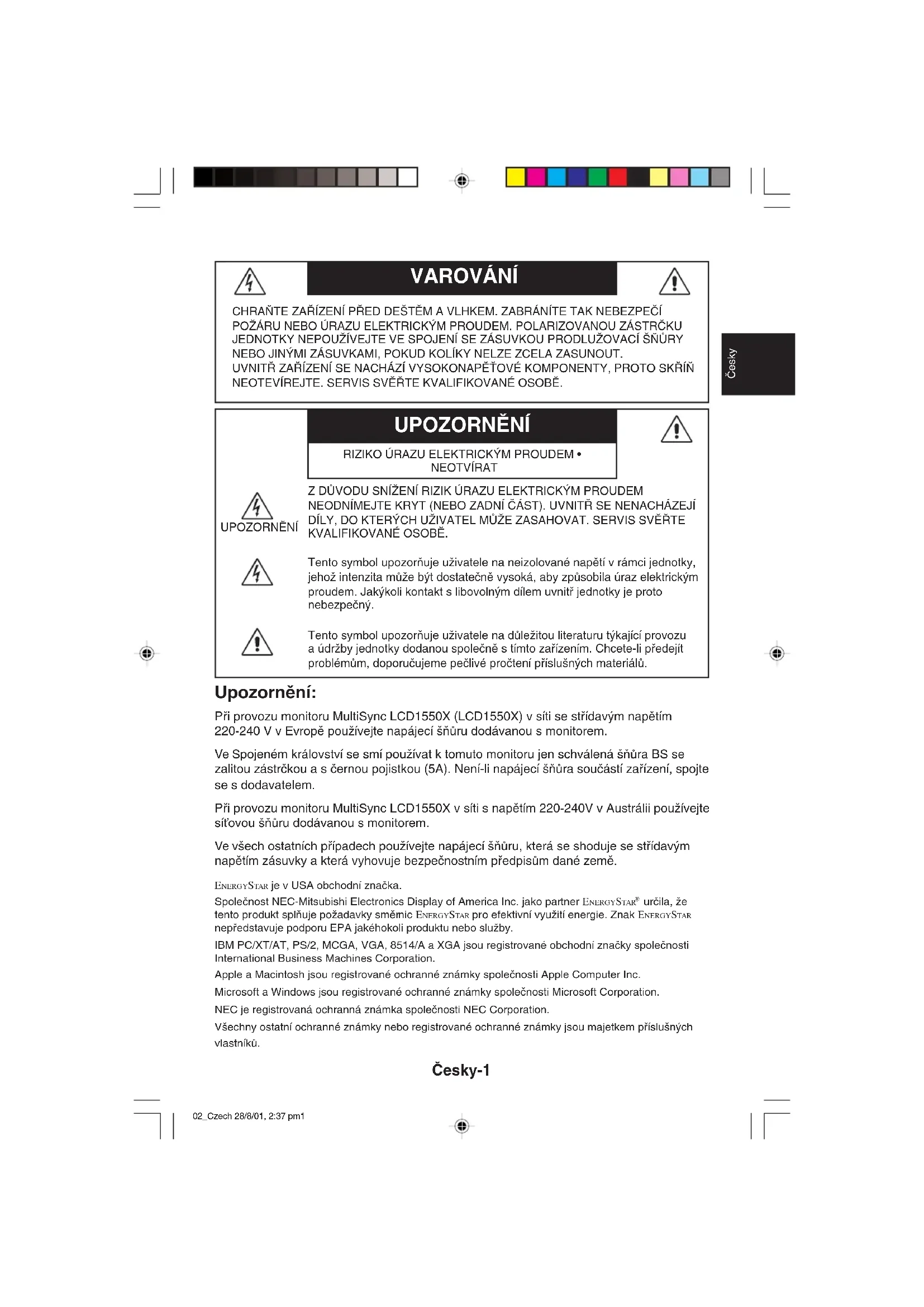

Tento symbol upozorňuje uživatele na neizolované napětí v rámci jednotky, jehož intenzita může být dostatečně vysoká, aby způsobila úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř jednotky je proto nebezpečný.

Tento symbol upozorňuje uživatele na důležitou literaturu týkající provozu a údržby jednotky dodanou společně s tímto zařízením. Chcete-li předejít problémům, doporučujeme pečlivé pročtení příslušných materiálů.

Upozornění:

Při provozu monitoru MultiSync LCD1550X (LCD1550X) v síti se střídavým napětím 220-240 V v Evropě používejte napájecí šňůru dodávanou s monitorem.

Ve Spojeném království se smí používat k tomuto monitoru jen schválená šňůra BS se zalitou zástrčkou a s černou pojistkou (5A). Není-li napájecí šňůra součástí zařízení, spojte se s dodavatelem.

Při provozu monitoru MultiSync LCD1550X v síti s napětím 220-240V v Austrálii používejte síťovou šňůru dodávanou s monitorem.

Ve všech ostatních případech používejte napájecí šňuru, která se shoduje se střídavým napětím zásuvky a která vyhovuje bezpečnostním předpisům dané země.

ENERGYSTAR je v USA obchodní značka.

Společnost NEC-Mitsubishi Electronics Display of America Inc. jako partner ENERGYSTAR® určila, že tento produkt splňuje požadavky směmic ENERGYSTAR pro efektivní využití energie. Znak ENERGYSTAR nepředstavuje podporu EPA jakéhokoli produktu nebo služby.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní značky společnosti International Business Machines Corporation.

Apple a Macintosh jsou registrované ochranné známky společnosti Apple Computer Inc.

Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation.

NEC je registrovaná ochranná známka společnosti NEC Corporation.

Všechny ostatní ochranné známky nebo registrované ochranné známky jsou majetkem příslušných vlastníků.

Česky-1

Obsah

Dodávka nového monitoru LCD NEC MultiSync* by měla obsahovat následující položky:

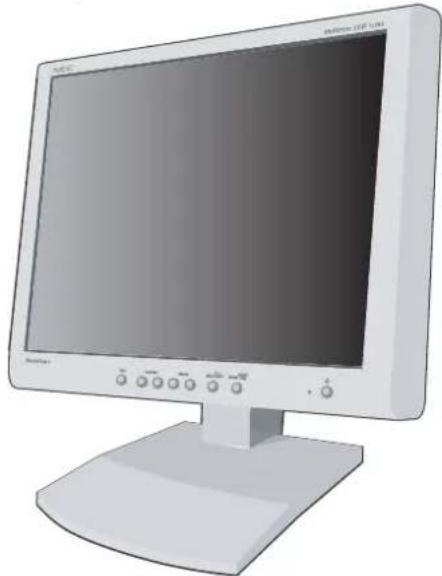

• Monitor MultiSync LCD1550X s otočnou základnou,
• Napájecí kabely
• Kabel pro obrazový signál (s 15 pinovou zástrčkou mini D-SUB na DVI-A)
• Kabel pro obrazový signál (kabel DVI-D na DVI-D)
  • Uživatelská příručka
• Instalační software NEC LCD, základní software, uživatelská příručka a další užitečné soubory. Pro zobrazení uživatelské příručky musíte mít na počítači nainstalovanou aplikaci Acrobat Reader 4.0.

Kabel pro obrazový signál (s 15 pinovou zástrčkou mini D-SUB na DVI-A)

MultiSync LCD1550X Users Manual Ultratelekti pristika Biedanerhandbuch Gloylc-Xrhyms Manual del usuario Manual Utilisativer Manuale utamide Gelakershandanding Podpontek udytkowota Pyrouzopore nonresistente Küberski Kiesni NEC

Uživatelská příručka

Kabel pro obrazový signál (kabel DVI-D na DVI-D)

CD se softwarem

* Původní krabici a balicí materiál uschovejte pro případnou přepravu nebo odeslání monitoru.

Česky-2

Rychlý start

Monitor MultiSync LCD připojíte k počítači následujícím postupem:

1. Vypněte počítač.

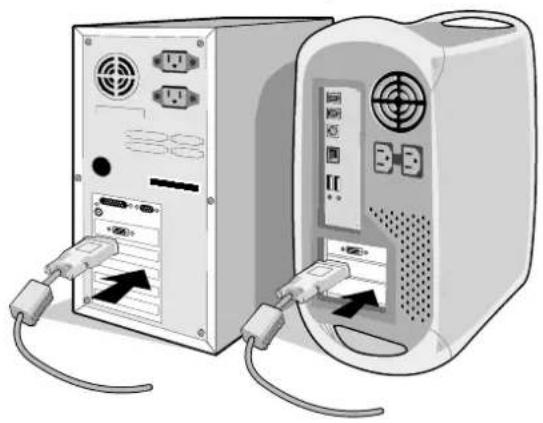

2. Počítače PC nebo Mac s digitálním výstupem DVI: Připojte kabel signálu DVI-D-DVI-D na konektor grafické karty systému (Obr. A.1). Dotáhněte všechny šrouby.

Pro počítač s analogovým výstupem: Připojte signální kabel s 15 kolíkovým miniaturním konektorem typu D-SUB na DVI-A do zásuvky grafické karty (Obr. A.2).

Macintosh: Připojte kabelový adaptér Macintosh monitoru MultiSync k počítači (Obr. B.1). Připojte 15 kolíkovou mini-zástrčku D-SUB signálního kabelu do adaptéru Macintosh monitoru MultiSync (Obr. B.1).

POZNÁMKA: U některých počítačů Macintosh není nutné používat tento kabelový adaptér.

1. Sundejte kryt konektoru. Připojte kabel signálu DVI ke konektoru na zadní straně monitoru. Připojte kabel pro obrazový signál (Obr. C.1). Nasadte zpět kryt konektoru.

POZNÁMKA: Nesprávné kabelové spojení může mít za následek nerovnoměrný provoz, snížení kvality zobrazení nebo poškození zobrazovacích součástek modulu LCD a může zkrátit životnost modulu.

1. Sejměte kryt napájecí šňůry. Připojte jeden konec napájecí šňůry do napájecího konektoru na zadní straně monitoru a druhý konec do zásuvky ve zdi (Obr. D.1). Nasadťe zpět kryt napájecí šňůry.

POZNÁMKA: V části Upozornění této příručky najdete pokyny k výběru správné napájecí šňůry.

1. Zkontrolujte, jestli je vypínač na pravé straně monitoru v poloze zapnuto (ON). Zapněte pomocí hlavního vypínače monitor a počítač (Obr. E.1).

POZNÁMKA: Jsou zde dva vypínače: na pravé straně a na přední straně monitoru. NEPŘEPÍNEJTE vypínač rychle.

1. K dokončení nastavení monitoru LCD MultiSync použijte následující ovladače OSM:

2. Auto Adjust Contrast (Automatické seřízení kontrastu, pouze pro analogový vstup)

3. Auto Adjust (Automatické seřízení, pouze pro analogový vstup)

Úplný popis těchto ovladačů OSM je uveden v kapitole Ovladače v této uživatelské příručce.

POZNÁMKA: Vyskytnou-li se potíže, přečtěte si kapitolu Odstraňování problémů dále v této příručce.

POZNÁMKA: Popis instalace a ovládání tohoto softwaru je uveden v návodu k použití v obalu na CD s instalačním softwarem pro NEC LCD.

Kabel adaptér Macintosh (není součástí výbavy) Počítače Macintosh adaptér kabelu Ma

Obrázek B.1
Počítače Macintosh G3 a G4 adaptér kabelu Macintosh nevyžadují

Česky-4

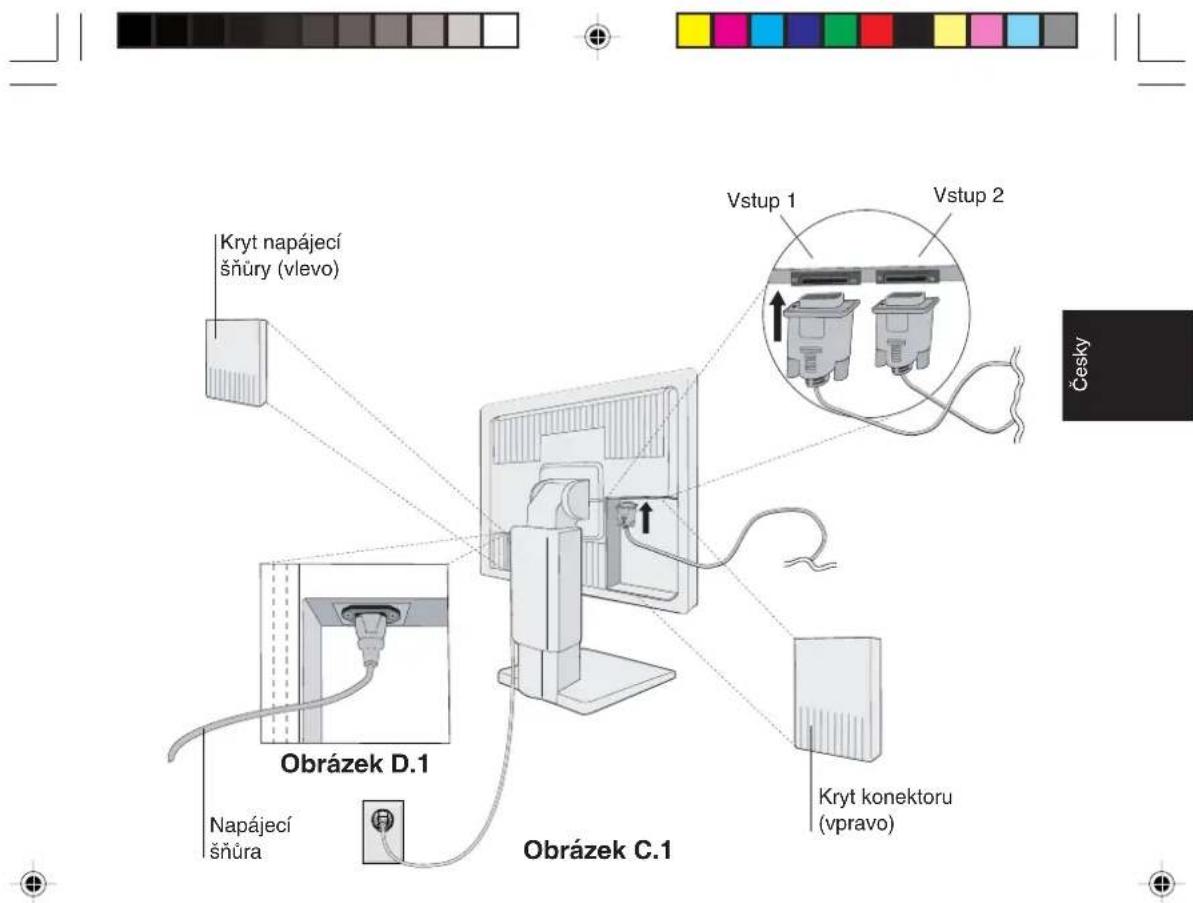

Kryt napájecí šňůry (vlevo) Obrázek D.1 Napájecí šňůra Obrázek C.1 Vstup 1 Vstup 2 Kryt konektoru (vpravo) Česky

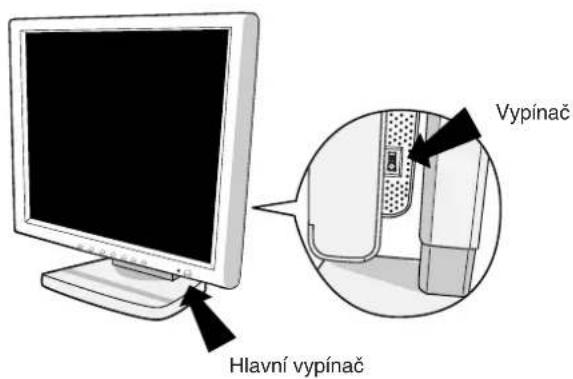

Hlavní vypínač Vypínač

Obrázek E.1

Česky-5

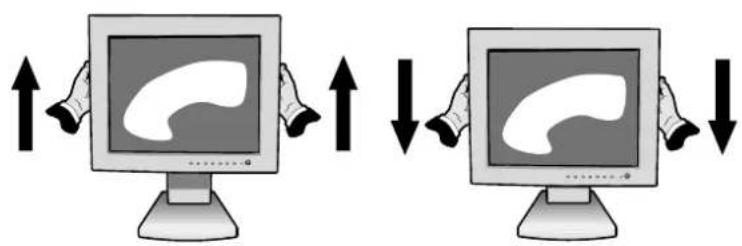

Naklánění obrazovky monitoru ve svislém směru

Monitor je možné naklonit nahoru nebo dolů buď v režimu Na výšku nebo Na šířku.

Chcete-li naklonit obrazovku nahoru nebo dolů, uchopte monitor za obě strany a zvedněte jej nebo sklopte do požadované výšky (Obr. RL.1).

Otočení obrazovky

Před otočením musíte obrazovku zvednout do nejvyšší polohy, aby nenarazila o desku stolu nebo abyste si nepřivřeli prsty.

Chcete-li naklonit obrazovku nahoru, uchopte monitor za obě strany a zvedněte jej do nejvyšší polohy (Obr. RL.1).

Chcete-li obrazovku otočit, uchopte monitor za obě strany a otáčejte jím po směru pohybu hodinových ručiček z polohy na šířku do polohy na výšku nebo proti směru pohybu hodinových ručiček z polohy na výšku do polohy na šířku (Obr. R.1).

Chcete-li změnit orientaci nabídky OSM z režimu na šířku do režimu na výšku nebo obráceně, stiskněte tlačitko RESET při vypnuté nabídce OSM.

Naklánění a otáčení

Uchopte obě strany obrazovky monitoru a upravte sklon a natočení podle požadavku (Obr. TS.1).

Odstranění podstavce monitoru pro jiné umístění

Příprava monitoru pro jiné možnosti umístění:

1. Odpojte všechny kabely.
2. Uchopte monitor za obě strany a zvedněte jej do nejvyšší polohy (Obr. RL.1).
3. Postavte monitor vzhůru nohama na hladký povrch (položte obrazovku na 50 mm platformu tak, aby byl podstavec rovnoběžně s povrchem.) (Obr. S.1).
4. Stiskněte ukazovákem díl „▼“ a zároveň vysuňte dolní kryt podstavce (Obr. S.2).
   Dále nadzvedněte podstavec, sejměte dolní kryt podstavce a přikročte k sundání horního krytu podstavce (Obr. S.3).
   Vratte podstavec do původní polohy, vyšroubujte 4 šrouby, které spojují podstavec s monitorem a odejměte sestavu podstavce (Obr. S.4).

Česky-6

1. Pro upevnění podstavce použijte obrácený postup.

POZNÁMKA: Jako alternativní montážní postup používejte pouze metodu kompatibilní s normou VESA.

Obrázek S.2 Obrázek S.3

Upozornění: Při montáži použijte přiložené šrouby (4 ks). Aby byly splněny bezpečnostní požadavky, musí být monitor namontován na rameno, které zaručuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Monitor LCD je možno používat pouze se schváleným ramenem (např. značky GS).

Česky-8

Ovládací prvky

Ovladače OSM (On-Screen Manager)

Ovládací prvky OSM na přední straně monitoru fungují následovně: Chcete-li vstoupit do nabídky OSM, stiskněte tlačítko libovolného ovládacího prvku (◀▶-, +).

Chcete-li změnit vstup signálu DVI/D-SUB, stiskněte tlačítko NEXT. Chcete-li provést otočení OSM mezi režimy na šířku a na výšku, stiskněte tlačítko RESET.

Poznámka: Chcete-li změnit vstup signálu a provést otočení, musíte nabídku OSM zavřít.

Ovládací prvek Nabídka

EXIT Opuštění ovládacích prvků OSM. Návrat do hlavní nabídky OSM.

CONTROL ▶ Posunuje vyznačenou plochu vlevo nebo vpravo a zvolí některou z nabídek ovládacích prvků. Posunuje vyznačenou oblast nahoru nebo dolů a zvolí některý z ovládacích prvků.

ADJUST -/+ Posunuje jezdec na liště vlevo nebo vpravo a tím se zvyšuje nebo snižuje hodnota nastavení. Aktivuje funkci Automatické nastavení. Vstup do dílčí nabídky.

NEXT Posunuje vyznačenou oblast hlavní nabídky vpravo a zvolí některý z ovládacích prvků.

RESET Znovu nastaví zvýrazněnou nabídku ovládacích prvků na nastavení z výroby. Znovu nastaví zvýrazněný ovládací prvek na nastavení z výroby.

POZNÁMKA: Stisknete-li RESET v hlavní nebo dílčí nabídce, objeví se dialogové okno s varováním, které umožní zrušit funkci „reset“ pomocí tlačítka EXIT.

Prvky pro ovládání jasu a kontrastu

BRIGHTNESS (Jas)

Nastavuje celkovou světlost a jas pozadí obrazovky.

CONTRAST (Kontrast)

Nastavuje jas obrazu vzhledem k pozadí.

AUTO

AUTO ADJUST (Automatické seřízení, pouze pro analogový vstup)

Nastaví obraz pro nestandardní video vstupy.

AUTO

Automatické seřízení (Pouze pro analogový vstup)

Automaticky nastaví pozici obrazu, vodorovný rozměr a jemné nastavení.

Ovládání polohy (Pouze pro analogový vstup)

LEFT/RIGHT (Vlevo nebo vpravo)

Ovládá vodorovnou polohu obrazu na zobrazovací ploše monitoru LCD.

DOWN/UP (Nahoru nebo dolů)

Ovládá svislou polohu obrazu na zobrazovací ploše monitoru LCD.

H. SIZE (Vodorovný rozměr)

Upraví vodorovný rozměr zvýšením nebo snížením hodnoty tohoto nastavení.

FINE (Jemné doladění)

Zlepší zaostření, jasnost a stabilitu obrazu zvýšením nebo snížením hodnoty tohoto nastavení.

Systém nastavení barev

Šest předvoleb barev slouží k volbě požadovaného nastavení barvy (předvolby barev sRGB a NATIVE jsou standardní a nelze je měnit). Teplota barev se u jednotlivých předvoleb zvýší nebo sníží.

Česky-10

R,Y,G,C,B,M,S

Zvýší nebo sníží obsah červené, žluté, zelené, azurové, modré nebo fialové barvy a v závislosti na provedené volbě. Na obrazovce se objeví změna barvy a na barevných lištách je vidět směr (zmenšení nebo zvětšení intenzity barev).

sRGB

Režim sRGB značně zlepšuje věrnost barev v prostředí stolního počítače pomocí jediného barevného prostoru RGB. S tímto prostředím s podporou barev může obsluha snadno a s jistotou prénášet barvy bez další správy barev nutné ve většině běžných situací.

NATIVE (Původní)

Původní barva zobrazená na panelu LCD, kterou nelze upravit.

Nástroje č. 1

a→a

SHARPNESS (Ostrost)

Tato funkce digitálně udržuje perfektní obraz při libovolném časování. Lze ji průběžně nastavovat a získat podle požadavku výrazný nebo méně ostrý obraz, který se nastavuje nezávisle při různém časování.

EXPANSION MODE (Režim rozšíření)

Nastavuje způsob zvětšování.

H-EXPANSION (Vodorovné rozšíření)

Vodorovný obraz se rozšíří asi dvakrát.

V-EXPANSION (Svislé rozšíření)

Svislý obraz lze měnit.

Video Detect (Detekce video)

Vybere metodu zjištění obrazu, je-li připojeno více počítačů.

Česky-11

FIRST DETECT (Nejprve detekce)

Video vstup je třeba přepnout do režimu „FIRST DETECT“. Není-li přítomný aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu přítomný, monitor automaticky přepne vstupní port zdroje video na nový nalezený zdroj video. Při používání aktuálního zdroje video nebude monitor vyhledávat přítomnost dalších video signálů.

LAST DETECT (Poslední zjištěný)

Video vstup je třeba přepnout do režimu „LAST DETECT“. Pokud monitor zobrazuje signál z aktuálního zdroje a do monitoru je připojen sekundární zdroj, monitor se automaticky přepne na nový video zdroj. Není-li přítomný aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu přítomný, monitor automaticky přepne vstupní port zdroje video na nový nalezený zdroj video.

NONE (Žádné)

Monitor nebude vyhledávat přítomnost dalších portů s video signálem, nedojde-li k zapnutí monitoru.

DVI SELECTION (Volba DVI)

Tato funkce zvolí data EDID pro ANALOGOVÝ nebo DIGITÁLNÍ signál na vstupu DVI.

Pokud je k DVI připojeno DVI-D, doporučuje se vybrat pro DVI volbu DIGITÁLNÍ.

Pokud je k DVI připojeno DVI-A, doporučuje se vybrat pro DVI volbu ANALOGOVÝ.

DIGITAL (Digitální)

K dispozici jsou DATA EDID pro vstup DVI DIGITAL.

ANALOG (Analogový)

K dispozici jsou DATA EDID pro vstup DVI ANALOG.

Nástroje č. 2

LANGUAGE (Jazyk)

Nabídka OSM je k dispozici v sedmi jazycích.

OSM POSITION (POLOHA OSM)

Na obrazovce lze zvolit požadovanou polohu zobrazení ovladače OSM. Volba polohy OSM umožňuje ručně nastavit polohu ovládací nabídky OSM směrem doleva, doprava, dolů nebo nahoru.

OSM TURN OFF (VYPNUTÍ OSM)

Nabídka ovládání OSM zůstane zobrazena, dokud se používá. V dílčí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlačítka. Z přednastavených hodnot může vybrat tyto prodlevy: 10, 20, 30, 45, 60 a 120 sekund.

OSM LOCK OUT (UZAMÕENÍ OSM)

Tento ovládací prvek zcela uzamkne přístup ke všem funkćím ovládání OSM. Při pokusu o aktivaci ovládání OSM v režimu uzamčení se na obrazovce objeví sdělení, že funkce OSM jsou uzamčeny. K uzamčení funkci OSM, stiskněte a podržte současně tlačítka a Chcete-li deaktivovat uzamčení funkci OSM, stiskněte a podržte současně tlačítka a

RESOLUTION NOTIFIER (Upozornění na rozlišení)

Optimální rozlišení je 1024 x 768. Je-li zvolena položka ON (Zapnuto), bude se po 30 sekundách objevovat na obrazovce zpráva oznamující, že rozlišení není 1280 x 768.

FACTORY PRESET (Nastavení výrobce)

Volba Factory Preset (Nastavení výrobce) umožňuje vrátit všechna nastavení ovladačů OSM na hodnoty nastavené výrobcem. K individuálnímu nastavení se lze vrátit označením příslušných ovládacích prvku a stisknutím tlačítka RESET.

Česky-13

Informace

MODE

DISPLAY MODE (Režim zobrazení)

Poskytuje informace o aktuálním rozlišení zobrazení a technických údajích včetně používaného nastaveného časování a horizontálního a vertikálního kmitočtu. Zvýší nebo sníží aktuální rozlišení (Pouze analogový vstup).

MONITOR INFO (Informace o monitoru)

Zobrazí model monitoru a jeho sériové číslo.

Upozornění OSM

Nabídky upozornění OSM zmizí po stisknutí tlačítka Exit (Konec).

NO SIGNAL (Není signál): Není-li k dispozici vertikální nebo horizontální synchronizační signál, tato funkce vydá varování. Funkce také doporučí kontrolu všech video vstupů monitoru a počítače a jejich správného připojení. Po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal.

RESOLUTION NOTIFIER (Oznámení o rozlišení):

Tato funkce upozorní na použití optimalizovaného rozlišení. Po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo video signál není ve správném rozlišení, otevře se okno Resolution Notifier. Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje).

OUT OF RANGE (Mimo rozsah): Tato funkce doporučuje optimalizované rozlišení a obnovovací kmitočet. Po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo video signál není ve správném kmitočtu, otevře se okno Out Of Range.

POZNÁMKA: Jestliže se zobrazí hlášení „CHANGE DVI SELECTION“, přepněte na volbu DVI SELECTION.

Provozní pokyny

Bezpečnostní opatření a údržba

CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE PŘI INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNŮ:

Česky

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součástky, které by si mohl uživatel sám opravit. Při otvírání nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a jiným rizikům. Veškeré zásahy tohoto druhu přenechejte odborníkům.
- Dbejte, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody.
- Do mezer obalu nezasouvejte žádné předměty. Mohly by se dotknout nebezpečných částí pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení.
- Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození izolace může způsobit úraz elektrickým proudem nebo požár.
- P r odukt neumístujte na šikmé a nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit.
- Neumistujte na monitor žádné předměty a nepoužívejte monitor venku.
- Fluorescenční trubice v monitoru LCD obsahuje rtut. Při likvidaci této trubice se řídte normami a předpisy vašich úřadů.

V níže popsaných připadech je nutno okamžitě odpojit monitor ze sítě a přivolat odborného technika:

• Dojde k poškození napájecí šňůry.
• Do monitoru se dostane kapalina nebo monitor upadne na zem.
  • Monitor byl vystaven dešti nebo vodě.
• Monitor upadne nebo se poškodí jeho obal.
• Monitor rádně nefunguje, prestože jste dodrželi všechny pokyny.
• Neohýbejte síťovou šňůru.
• Nepoužívejte monitor na příliš teplém, vlhkém nebo prašném místě.
• Nezakrývejte větrací otvory na monitoru.
• Jestliže monitor praskne, nedotýkejte se tekutých krystalů.
• Při rozbití skla. Bud'te opatrní.

Česky-15

UPOZORNĚNÍ

• Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumístujte monitor do blízkosti topidel a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty.
• Konektor napájecí šňůry je hlavním prostředkem pro odpojení systému od přívodu elektrického napětí. Monitor je třeba nainstalovat blízko elektrické zásuvky, k níž máte snadný přístup.
• Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu.

SPRÁVNÝM UMÍSTĚNÍM A NASTAVENÍM MONITORU MŮŽETE PŘEDEJÍT ÚNAVĚ OČÍ, BOLESTEM RAMEN A ŠÍJE. PŘI UMÍŠŤOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• P ro dosažení optimálního výkonu nechejte monitor 20 minut zahřát.
• Umístěte monitor do takové výšky, abyste horní část obrazovky měli mírně pod úrovní očí. Pohled na střed obrazovky by měl směřovat mírně dolů.
• Doporučená minimální vzdálenost monitoru od očí je 40 cm, maximální 70 cm. Optimální vzdálenost je 58 cm.
• Při práci zaměřujte zrak pravidelně na nějaký předmět vzdálený nejméně 6 m, sníží tak namáhání vašeho zraku. Často mrkejte.
• Umístěte monitor v úhlu asi 90° k oknu a jiným světelným zdrojům tak, aby se neodrážely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodrážela stropní světla.
• Jestliže se nelze odrazu světla na obrazovce vyhnout, používejte filtr jako stínidlo.
• Povrch monitoru LCD čistěte jemnou látkou, která nepouští vlákna a není agresivní. Rozhodně nepoužívejte čisticí roztoky nebo čističe skel!
• Jas a kontrast nastavte tak, aby byla zajištěna optimální čitelnost.
• Stojan na dokumenty používejte v blízkosti obrazovky.

• Obrazovku nebo referenční materiál, se kterým pracujete, umístěte před sebe, abyste při psaní museli co nejméně otáčet hlavou.
• Rozhodně nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoždění obrazu).
• Chodte pravidelně na prohlídky k očnímu lékaři.

Ergonomika

Pro maximální ergonomickou pohodu doporučujeme:

• V yužívejte výrobcem nastavenou velikost a polohu (Size a Position) se standardním signálem.
• Použijte předvolbu nastavení barev.
• Používejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60-75 Hz.
• Nepoužívejte primárně modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu.

WARNUNG
