Бренд	NEC
Модель	MultiSync LCD1550XBK
Тип продукта	Цветной ЖК-монитор
Размер экрана	15 дюймов (диагональ)
Оптимальное разрешение	1024 x 768
Видеосвязь	Вход DVI-D (цифровой) и DVI-A (аналоговый) через mini D-SUB 15 контактов
Питание	220-240 В перем. тока, 50/60 Гц
Сертификация энергопотребления	ENERGY STAR
Эргономические регулировки	Высота, наклон, поворот (альбомная/портретная), вращение
Команды OSM	Яркость, контрастность, положение, тактовая частота, фаза, цвет (sRGB, Native, пользовательский), резкость, расширенный режим, обнаружение видео, выбор DVI
Автоматическое обнаружение видео	Первое обнаружение, последнее обнаружение, без приоритета
Очистка	Ткань без ворса и неабразивная; не используйте чистящие растворы или средства для окон
Безопасность	Не открывайте корпус; используйте шнур питания, подходящий для вашей страны; не подвергайте воздействию воды или источников тепла; обеспечьте достаточную вентиляцию
Содержимое упаковки	Монитор с подставкой, шнур(ы) питания, видеокабель (mini D-SUB на DVI-A), кабель DVI-D на DVI-D, CD-ROM с ПО и руководством
Настенный монтаж	Совместимость с VESA; используйте 4 прилагаемых винта; рекомендуется кронштейн с сертификатом GS

Часто задаваемые вопросы - MultiSync LCD1550XBK NEC

Как отрегулировать высоту монитора?

Чтобы отрегулировать высоту, поместите руки по обе стороны экрана и поднимите или опустите его до нужного положения. Диапазон высоты не указан, но это можно делать в альбомном или портретном режиме.

Как повернуть экран в портретный режим?

Перед поворотом поднимите экран максимально, чтобы избежать удара. Поместите руки по обе стороны и поверните по часовой стрелке для перехода от альбомного к портретному, или против часовой для обратного. Для переключения OSM нажмите кнопку RESET, когда меню выключено.

Что делать, если на экране отображается «Нет сигнала»?

Проверьте, что видеокабель правильно подключен к компьютеру и монитору. Убедитесь, что компьютер включен, а монитор находится под напряжением. Если проблема не устранена, проверьте другой источник или обратитесь к разделу устранения неполадок в руководстве.

Как очистить ЖК-экран?

Используйте мягкую ткань без ворса и неабразивную. Никогда не используйте жидкие чистящие средства, средства для окон или химикаты. Протирайте осторожно, не нажимая.

Какое оптимальное разрешение для этого монитора?

Оптимальное разрешение — 1024 x 768. Другое разрешение может вызвать сообщение об ошибке. Вы можете отключить это предупреждение в меню ИНСТРУМЕНТЫ > ОШИБКА РАЗРЕШЕНИЯ.

Как сбросить настройки до заводских?

В меню OSM перейдите в ИНСТРУМЕНТЫ 2 > ЗАВОДСКАЯ ПРЕДУСТАНОВКА. Это восстановит все настройки до заводских значений. Вы также можете сбросить отдельную команду, выделив ее и нажав RESET.

Как переключить видеовход между DVI-D и DVI-A?

Нажмите кнопку NEXT на передней панели монитора для переключения между входами. Меню OSM должно быть закрыто. Вы также можете настроить обнаружение видео в ИНСТРУМЕНТЫ 1 > ОБНАРУЖЕНИЕ ВИДЕО для автоматического переключения.

Монитор показывает «Вне диапазона», что делать?

Это сообщение появляется, когда входной сигнал превышает поддерживаемые частоты. Проверьте, что разрешение и частота обновления вашего компьютера совместимы (горизонтальная и вертикальная частоты). Оптимальное разрешение — 1024 x 768 при 60-75 Гц.

Как активировать блокировку OSM?

Чтобы заблокировать доступ к командам OSM, одновременно нажмите и удерживайте кнопки ◄ и ►. Появится сообщение о блокировке OSM. Для разблокировки повторите то же действие.

Можно ли использовать монтажный кронштейн?

Да, монитор совместим с VESA. Снимите подставку, следуя инструкциям в руководстве (открутите 4 винта). Используйте только прилагаемые винты и сертифицированный кронштейн (с маркировкой GS), обеспечивающий достаточную устойчивость.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1550XBK NEC

Руководство пользователя

Kullanıcı Klavuzu

NEC

00Cover_all.p65 28/8/01, 2:37 pm2

Declaration

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ. НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ • НЕ ОТКРЫВАТЬ

ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которые могут стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства. Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

Внимание.

Если монитор MultiSync LCD1550X (LCD1550X) работает от стандартного в Европе источника питания переменного тока 220-240 В, используйте кабель питания, прилагаемый к монитору.

В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (5 А). Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Если монитор MultiSync LCD1550X работает от стандартного источника питания переменного тока 220-240 В в Австралии, используйте кабель питания, прилагаемый к монитору.

Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей страны.

ENERGYSTAR - товарный знак в США.

Будучи партнером программы E_ENERGYSTAR^ , NEC-Mitsubishi Electronics Display of America, Inc. утверждает, что этот продукт соответствует директивам программы E_ENERGYSTAR в отношении эффективности использования энергии. Эмблема E_ENERGYSTAR не означает одобрение EPA какого-либо продукта или услуги.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A и XGA являются зарегистрированными товарными знаками International Business Machines Corporation.

Apple и Macintosh являются зарегистрированными товарными знаками Apple Computer Inc. Microsoft и Windows являются зарегистрированными товарными знаками Microsoft Corporation. NEC - зарегистрированный товарный знак NEC Corporation.

Все остальные товарные знаки или зарегистрированные товарные знаки являются собственностью соответствующих владельцев.

Русский

Русский-1

Содержимое

В упаковочной коробке* нового монитора NEC MultiSync LCD должно быть следующее:

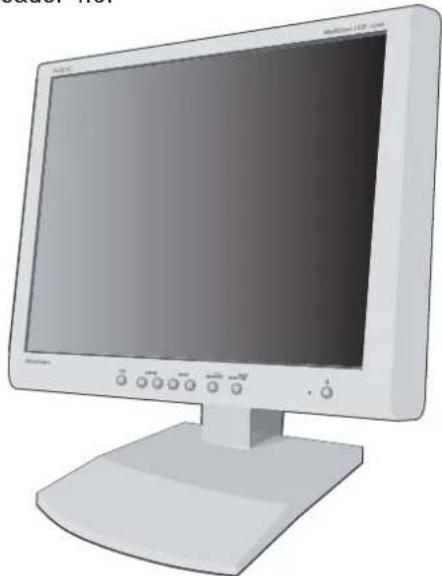

• Монитор MultiSync LCD1550X с шарнирной опорой
• Кабель(и) питания
• Кабель видеосигнала (15-штырьковый миниразъем D-SUB - DVI-A)
• Кабель видеосигнала (кабель DVI-D - DVI-D)
• Руководство пользователя

- Программа установки NEC LCD, программное обеспечение Pivot, руководство пользователя и другие полезные файлы. Для просмотра руководства пользователя необходимо, чтобы на ПК была установлена программа Acrobat Reader 4.0.

Кабель видеосигнала (15-штырьковый миниразъем D-SUB - DVI-A)

MultiSyne LCD1550X Liver's Manual Uživateliski pristika Bedanenhandbuch Oblayics Xerjimo Manual del ###### Manual Ulbrater Manuala utente Galerakshandalding Podpisnik udytkowiska Pyrekostrava nanastrava Kubancu Kusniz NEC

Руководство пользователя

Кабель видеосигнала (кабель DVI-D - DVI-D)

Компакт-диск с программным обеспечением

* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

Русский-2

Краткое руководство по началу работы

Чтобы подключить монитор MultiSync LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

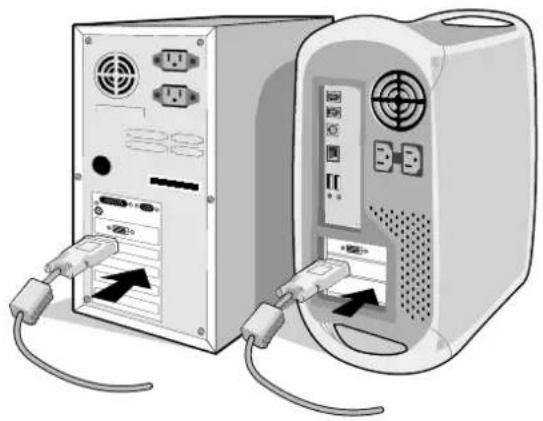

2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI-D - DVI-D к разъему платы видеоадаптера в компьютере (Рисунок А.1). Затяните все винты.

Для ПК с аналоговым выходом: Подсоедините 15-штырьковый миниразъем кабеля видеосигнала D-SUB - DVI-A к разъему платы видеоадаптера в компьютере (Рисунок А.2).

Для Mac: Подсоедините адаптер кабеля для MultiSync Macintosh к компьютеру (Рисунок В.1). Подключите кабель видеосигнала с 15-тырьковым миниразъемом D-SUB к адаптеру кабеля для MultiSync Macintosh (Рисунок В.1).

ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.

1. Снимите крышку адаптера. Подсоедините кабель видеосигнала DVI к разъему на задней панели монитора. Закрепите кабель видеосигнала (Рисунок С.1).

Установите крышку адаптера.

ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.

1. Снимите крышку кабеля питания. Подсоедините один конец кабеля питания к гнезду АС на задней панели монитора, а другой - к розетке электропитания (Рисунок D.1). Установите крышку кабеля питания на место.

ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел Внимание этого руководства.

1. Убедитесь, что выключатель с правой стороны монитора установлен в положение ON (ВКЛ). Включите монитор с помощью кнопки питания (Рисунок Е.1) и компьютер.

ПРИМЕЧАНИЕ. Имеются два выключателя: один с правой стороны и второй на передней панели монитора. НЕ переключайте выключатель слишком быстро.

Русский-3

1. Для завершения установки монитора MultiSync LCD используйте следующие параметры OSM:

2. A uto Adjust Contrast (Автонастройка контрастности) (только аналоговый вход)

3. A uto Adjust (Автонастройка) (только аналоговый вход)

Полное описание этих параметров OSM см. в разделе Органы управления этого руководства пользователя.

ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя.

ПРИМЕЧАНИЕ. Инструкции по установке и использованию этого программного обеспечения см. в Руководстве пользователя на установочном компакт-диске NEC LCD.

Адаптер кабеля для Macintosh (не входит в комплект) Для Macintosh G3 и G4 не требуется адаптер кабеля

Рисунок В.1
Для Macintosh G3 и G4 не требуется адаптер кабеля Macintosh

Русский-4

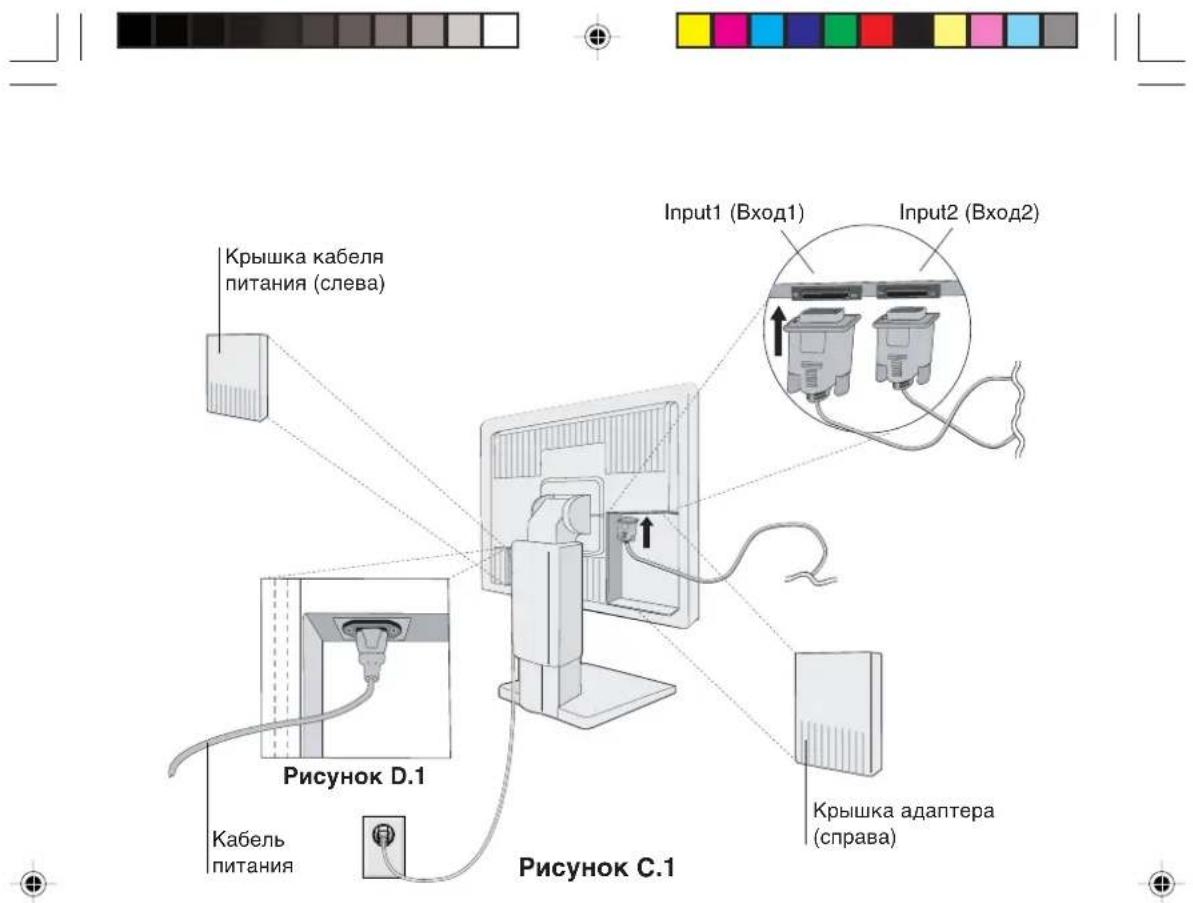

Крышка кабеля питания (слева) Рисунок D.1 Кабель питания Рисунок C.1 Input1 (Вход1) Input2 (Вход2) Крышка адаптера (справа)

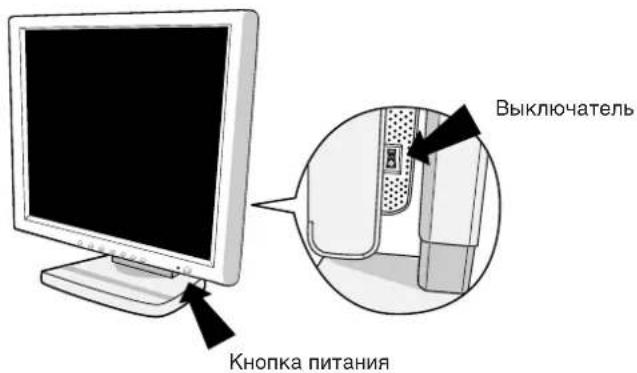

Выключатель Кнопка питания

Рисунок Е.1

Русский-5

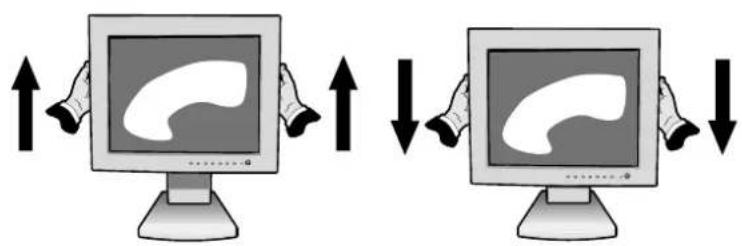

Подъем и опускание экрана монитора

Монитор можно поднимать или опускать либо по вертикали, либо по горизонтали.

Чтобы поднять или опустить экран, возьмите монитор с двух сторон и поднимите или опустите на нужную высоту (Рисунок RL.1).

Поворот экрана

Перед поворотом экран необходимо поднять на максимальный уровень во избежание соударения его со столом или защемления пальцев.

Чтобы поднять экран, возьмите монитор с двух сторон и поднимите его в самое верхнее положение (Рисунок RL.1).

Чтобы повернуть экран, возьмите монитор с двух сторон и поверните его по часовой стрелке для перевода из горизонтального положения в вертикальное или против часовой стрелки для перевода из вертикального положения в горизонтальное (Рисунок R.1).

Чтобы переключить ориентацию меню OSM для вертикального или горизонтального положения монитора, нажмите кнопку RESET, когда на экране отсутствует меню OSM.

Настройка шарнирной опоры

Установите требуемый наклон экрана монитора, держа его руками с обеих сторон (Рисунок TS.1).

Отсоединение подставки монитора перед установкой

Чтобы подготовить монитор к установке в другом положении:

1. Отсоедините все кабели.
2. Возьмите монитор с двух сторон и поднимите его в самое верхнее положение (Рисунок RL.1).
3. Положите монитор экраном вниз на неабразивную поверхность. (Поместите экран на 50-мм платформу так, чтобы подставка была параллельна поверхности платформы.) (Рисунок S.1).
4. Указательным пальцем нажмите на часть “▼ и одновременно сдвиньте нижнюю крышку подставки (Рисунок S.2).
   Далее поднимите подставку, снимите нижнюю крышку подставки, а затем верхнюю крышку подставки (Рисунок S.3).
   Верните подставку в исходное положение, отвинтите 4 винта, крепящие монитор к подставке, и поднимите сборную подставку (Рисунок S.4).

1. Повторите процесс в обратном порядке, чтобы снова подсоединить подставку.

ПРИМЕЧАНИЕ. Другие используемые методы установки должны удовлетворять требованиям VESA.

Внимание. При установке используйте прилагаемые винты (4 шт.). В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора. ЖКД монитор следует использовать только с предназначенным для него кронштейном (например, марки GS).

Русский-8

Органы управления

Параметры OSM (Экранного меню)

Органы управления OSM (Экранного меню) на передней панели монитора выполняют следующие функции:

Чтобы войти в экранное меню, нажмите любую из кнопок управления (◀, ▶, -, +).

Чтобы изменить сигнал года DVI/D-SUB, нажмите кнопку NEXT.

Чтобы повернуть меню OSM для горизонтального или вертикального положения монитора, нажмите кнопку RESET.

ПРИМЕЧАНИЕ. Перед изменением входа сигнала и поворотом необходимо закрыть меню OSM.

Орган Меню управления

EXIT Выход из меню OSM. Выход в главное меню OSM.

CONTROL ▶▶ Перемещение выделенной области влево/вправо для выбора одного из параметров меню. Перемещение выделенной области герх/вниз для выбора одного из параметров.

ADJUST -/+ Перемещение полосы индикатора влево/вправо для увеличения или уменьшения значения настройки. Активизация функции Auto Adjust (Автонастройка). Вход в подменю.

NEXT Перемещение выделенной области главного меню вправо для выбора одного из параметров.

RESET Сброс выделенного параметра меню до значения, установленного на заводе. Сброс выделенного параметра до значения, установленного на заводе.

ПРИМЕЧАНИЕ. При нажатии кнопки сброса в главном или подменю появляется предупреждающее сообщение, которое позволяет отменить функцию сброса нажатием кнопки EXIT.

Параметры яркости/контрастности

Настройка общей яркости изображения и фона экрана.

CONTRAST (КОНТРАСТНОСТЬ)

Настройка яркости изображения по отношению к фону.

AUTO

AUTO ADJUST (АВТОНАСТРОЙКА) (только аналоговый вход)

Коррекция изображения, соответствующего нестандартным входящим видеосигналам.

AUTO

Автонастройка (только аналоговый вход)

Автоматическая настройка параметров положения, горизонтального размера и четкости.

Параметры положения (только аналоговый вход)

LEFT/RIGHT (ВЛЕВО/ВПРАВО)

Контроль горизонтального положения изображения на экране ЖКД.

DOWN/UP (ВНИЗ/ВВЕРХ)

Контроль вертикального положения изображения на экране ЖКД.

H. SIZE (Γ. PA3MEP)

Регулировка горизонтального размера путем увеличения или уменьшения значения этого параметра.

FINE (ЧЕТКОСТЬ)

Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра.

Системы регулировки цвета

С помощью шести заданных палитр цветов можно выбрать нужную настройку цвета (заданные палитры цветов sRBG и NATIVE являются стандартными и неизменяемыми). В каждой заданной палитре цветовая температура повышается или понижается.

Русский-10

R,Y,G,C,B,M,S (K,X,3,Γ,C,M,H)

Увеличение или уменьшение красного, желтого, зеленого, голубого, синего, малинового цвета и насыщенности в зависимости от того, что выбрано. Цвета изменятся на экране, а направление (в сторону увеличения или уменьшения) будет показано с помощью полос индикаторов цвета.

sRGB

Режим sRGB кардинально улучшает точность передачи цвета на рабочем столе, благодаря использованию единого стандартного цветового пространства RGB. С помощью этой среды поддержки цвета оператор может легко и уверенно задавать цвета, не тратя дополнительных усилий на настройку цвета в будущем, при возникновении наиболее распространенных ситуаций.

NATIVE (СТАНДАРТ)

Исходный цвет, представленный на ЖКД панели - ненастраиваемый.

Инструменты 1

a→a SHARPNESS (PE3KOCTb)

Эта функция позволяет, используя цифровые методы, сохранить четкость изображения при любой синхронизации. Она постоянно настраивается для получения, по желанию, четкого или неконтрастного изображения и для разных видов синхронизации устанавливается независимо.

EXPANSION MODE

(РАСШИРЕННЫЙ РЕЖИМ)

Установка метода масштабирования.

H-EXPANSION (Г.РАСШИРЕНИЕ)

Изображение расширяется по горизонтали приблизительно в 2 раза.

V-EXPANSION (В.РАСШИРЕНИЕ)

Возможность изменения размера изображения по вертикали.

VIDEO DETECT

(Обнаружение видеосигнала)

Выбор метода обнаружения видеосигнала, когда подключено более одного компьютера.

Русский-11

FIRST DETECT (ОБНАРУЖЕН ПЕРВЫМ)

Видеовход необходимо переключить в режим обнаружения первого видеосигнала ("FIRST DETECT"). При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. Во время присутствия текущего видеоисточника монитор не выполняет поиск других видеосигналов.

LAST DETECT (ОБНАРУЖЕН ПОСЛЕДНИМ)

Видеовход необходимо переключить в режим обнаружения последнего видеосигнала ("LAST DETECT"). При отображении монитором сигнала от текущего источника и подключении к монитору нового дополнительного источника он автоматически переключается на новый видеоисточник. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник.

NONE (НИКОГДА)

Монитор не будет выполнять поиск другого порта видеовхода, пока он не будет включен.

DVI SELECTION (ВЫБОР DVI)

Эта функция позволяет выбрать данные EDID для сигнала ANALOG или DIGITAL на входе DVI.

Когда DVI-D подсоединен к DVI, для DVI рекомендуется выбрать DIGITAL.

Когда DVI-A подсоединен к DVI, для DVI рекомендуется выбрать ANALOG.

DIGITAL (ЦИФРОВОЙ)

Имеются данные EDID для входа DVI DIGITAL.

ANALOG (АНАЛОГОВЫЙ)

Имеются данные EDID для входа DVI ANALOG.

Инструменты 2

LANGUAGE (ЯЗЫК)

Меню параметров OSM переведены на семь языков.

OSM POSITION (йоложение меню OSM)

Можно выбрать, в каком месте экрана должно отображаться меню параметров OSM. При выборе местоположения OSM можно вручную перемещать меню параметров OSM влево, вправо, герх или вниз.

OSM TURN OFF (Гтключение меню OSM)

Меню параметров OSM будет оставаться на экране, пока оно используется. В подменю Отключение меню OSM можно выбрать время ожидания монитора после последнего нажатия кнопки до закрытия меню параметров OSM. Предварительно заданные значения: 10, 20, 30, 45, 60 и 120 секунд.

С помощью этого параметра можно полностью заблокировать доступ ко всем функциям параметров OSM. При попытке активизации параметров OSM в режиме блокировки появится сообщение, указывающее, что параметры OSM заблокированы. Чтобы включить функцию блокировки меню OSM, нажмите кнопку ◀, затем ▶ и удерживайте обе кнопки нажатыми. Чтобы выключить функцию блокировки меню OSM, нажмите кнопку ◀, затем ▶ и удерживайте обе кнопки нажатыми.

RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ)

Оптимальным разрешением является 1024 x 768. Если выбрано значение ON (ВКЛ), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1024 x 768.

FACTORY PRESET (ЗАВОДСКИЕ НАСТРОЙКИ)

Выбор параметра заводских настроек позволяет выполнить сброс всех параметров OSM до значений, установленных на заводе. Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET.

① Информация

MODE

DISPLAY MODE (РЕЖИМ ОТОБРАЖЕНИЯ)

Предоставляет информацию о текущем разрешении дисплея и технические данные, включая предварительно установленную используемую синхронизацию и частоты горизонтальной и вертикальной развертки. Увеличивает или уменьшает текущее разрешение. (Только аналоговый вход)

MONITOR INFO. (ИНФОРМАЦИЯ О МОНИТОРЕ)

Информация о номере модели и серийном номере монитора.

Предупреждение OSM

Меню предупреждения OSM исчезают при нажатии кнопки Exit.

NO SIGNAL (НЕТ СИГНАЛА): Эта функция выдает предупреждение об отсутствии синхронизации по горизонтали или по вертикали и уведомляет о необходимости проверки всех видеовходов на мониторе и компьютере, чтобы убедиться, что они подсоединены надлежащим образом. При включении питания, изменении входного сигнала или неактивном видеоизображении появится окно No Signal (Нет сигнала).

RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ):

Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно Resolution Notifier (Показатель разрешения) появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ).

OUT OF RANGE (ВНЕ ДОПУСТИМОГО ДИАПАЗОНА):

Эта функция выдает рекомендации по использованию оптимизированного разрешения и частоты регенерации. Окно Out Of Range (Вне допустимого диапазона) появляется при включении питания, изменении входного сигнала, неправильной синхронизации видеосигнала.

ПРИМЕЧАНИЕ.

Если на экране появляется надпись "CHANGE DVI SELECTION" (ПРОВЕРЬТЕ УСТАНОВКУ ПАРАМЕТРА DVI), установите значение DVI SELECTION.

Рекомендации по

эксплуатации

Техника безопасности и техническое обслуживание

ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА MULTISYNC LCD ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.
• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.
• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.
• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.
• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.
• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.
• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.
• Если в монитор попала жидкость или какие-либо предметы.
• Если монитор попал под дождь или в воду.
• При падении монитора или повреждении корпуса.
• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.

Русский-15

• Не перегибайте кабель питания.
• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.
• Не закрывайте вентиляционное отверстие на мониторе.
• Если монитор разобьется, не прикасайтесь к жидкому кристаллу.
• Если разбилось стекло. Соблюдайте осторожность.

ВНИМАНИЕ

• Обеспечьте достаточно свободного пространства вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.
• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.
• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.
• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.
• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние - 58 см.

- Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.

• Р асполагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.
• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.
• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!
• Отрегулируйте яркость и контрастность монитора для удобства просмотра.
• Используйте держатели документов, расположенные рядом с экраном.
• Р 安положите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.
• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).
  • Р егулярно проверяйте зрение.

Эргономика

Для максимальной эргономики рабочего места рекомендуется следующее:

• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.
• Используйте предварительно установленные параметры цветности.
• Используйте видеосигналы с прогрессивной разверткой с уровнем регенерации видеосигнала по вертикали 60-75 Гц.
• Не используйте синий цвет в качестве основного цвета на темном фоне, так как недостаточная контрастность приводит к зрительному утомлению и быстрой усталости глаз.

BZ 02

Продукт сертифицирован для продаж на территории Российской Федерации.

Русский

Русский-17
