Marke	NEC
Modell	MultiSync LCD1550XBK
Produkttyp	Farb-LCD-Monitor
Bildschirmgröße	15 Zoll (Diagonale)
Optimale Auflösung	1024 x 768
Videoanschlüsse	DVI-D (digital) und DVI-A (analog) Eingang über Mini-D-SUB 15-polig
Stromversorgung	220-240 V CA, 50/60 Hz
Energiezertifizierung	ENERGY STAR
Ergonomische Einstellungen	Höhe, Neigung, Drehung (Querformat/Hochformat), Schwenken
OSM-Bedienelemente	Helligkeit, Kontrast, Position, Takt, Phase, Farbe (sRGB, Native, benutzerdefiniert), Schärfe, Erweiterter Modus, Videoerkennung, DVI-Auswahl
Automatische Videoerkennung	Erste Erkennung, Letzte Erkennung, Keine Priorität
Reinigung	Fusselfreies und nicht scheuerndes Tuch; keine Reinigungslösung oder Glasreiniger verwenden
Sicherheit	Gehäuse nicht öffnen; für Ihr Land geeignetes Netzkabel verwenden; nicht Wasser oder Wärmequellen aussetzen; ausreichende Belüftung sicherstellen
Lieferumfang	Monitor mit Standfuß, Netzkabel, Videokabel (Mini-D-SUB auf DVI-A), DVI-D auf DVI-D Kabel, CD-ROM mit Software und Handbuch
Wandmontage	VESA-kompatibel; die 4 mitgelieferten Schrauben verwenden; GS-geprüfter Arm empfohlen

Häufig gestellte Fragen - MultiSync LCD1550XBK NEC

Wie stelle ich die Höhe des Monitors ein?

Um die Höhe einzustellen, legen Sie Ihre Hände auf beide Seiten des Bildschirms und heben oder senken Sie ihn in die gewünschte Position. Der Höhenbereich ist nicht angegeben, aber Sie können dies im Quer- oder Hochformat tun.

Wie drehe ich den Bildschirm in den Hochformatmodus?

Heben Sie den Bildschirm vor dem Drehen ganz an, um Stöße zu vermeiden. Legen Sie die Hände auf beide Seiten und drehen Sie im Uhrzeigersinn, um vom Querformat ins Hochformat zu wechseln, oder gegen den Uhrzeigersinn für die umgekehrte Richtung. Um das OSM zu drehen, drücken Sie die RESET-Taste, wenn das Menü ausgeschaltet ist.

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie, ob das Videokabel richtig an Computer und Monitor angeschlossen ist. Stellen Sie sicher, dass der Computer eingeschaltet und der Monitor mit Strom versorgt ist. Wenn das Problem weiterhin besteht, testen Sie eine andere Quelle oder lesen Sie den Fehlerbehebungsabschnitt des Handbuchs.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, fusselfreies und nicht scheuerndes Tuch. Verwenden Sie niemals flüssige Reinigungslösung, Glasreiniger oder Chemikalien. Wischen Sie vorsichtig, ohne zu drücken.

Was ist die optimale Auflösung für diesen Monitor?

Die optimale Auflösung ist 1024 x 768. Eine abweichende Auflösung kann eine Fehlermeldung verursachen. Sie können diese Warnung im Menü WERKZEUGE > AUFLÖSUNGSFEHLER deaktivieren.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie im OSM-Menü zu WERKZEUGE 2 > WERKSEINSTELLUNG. Dadurch werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie können auch einen einzelnen Befehl zurücksetzen, indem Sie ihn markieren und RESET drücken.

Wie wechsele ich den Videoeingang zwischen DVI-D und DVI-A?

Drücken Sie die NEXT-Taste an der Vorderseite des Monitors, um zwischen den Eingängen zu wechseln. Das OSM-Menü muss geschlossen sein. Sie können auch die Videoerkennung unter WERKZEUGE 1 > VIDEOERKENNUNG für einen automatischen Wechsel konfigurieren.

Der Monitor zeigt 'Außerhalb des Bereichs' an, was tun?

Diese Meldung erscheint, wenn das Eingangssignal die unterstützten Frequenzen überschreitet. Überprüfen Sie, ob Auflösung und Bildwiederholfrequenz Ihres Computers kompatibel sind (horizontale und vertikale Frequenz). Die optimale Auflösung ist 1024 x 768 bei 60-75 Hz.

Wie aktiviere ich die OSM-Sperre?

Um den Zugriff auf die OSM-Bedienelemente zu sperren, drücken Sie gleichzeitig die ◄ und ► Tasten und halten Sie sie gedrückt. Eine Meldung zeigt an, dass das OSM gesperrt ist. Zum Entsperren wiederholen Sie den gleichen Vorgang.

Kann ich einen Montagearm verwenden?

Ja, der Monitor ist VESA-kompatibel. Entfernen Sie den Standfuß gemäß den Anweisungen im Handbuch (die 4 Schrauben lösen). Verwenden Sie nur die mitgelieferten Schrauben und einen GS-geprüften Arm, der ausreichende Stabilität gewährleistet.

BEDIENUNGSANLEITUNG MultiSync LCD1550XBK NEC

(15-pin mini D-SUB male to DVI-A)

MultiSync LCD1550X User's Manual Ulystatekka pfladka Bodanehandbuch Obliglic Kjahrmt. Manual det unitar Manual Utilisner Manual ulanie Gabridehandending Podzpacki uzytkowska Pyrodyneje naorakostek Kulzeni Kirani NEC

User's Manual

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGS-ARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

Vorsicht:

Wird der MultiSync LCD1550X (LCD1550X) in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

Wird der MultiSync LCD1550X in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht. In Europa muss Typ H05VV-F 3G, 0,75 mm2 verwendet werden.

ENERGYSTAR ist ein Markenzeichen in den USA.

NEC-Mitsubishi Electronics Display of America, Inc. hat als ENERGYSTAR®-Partner festgestellt, dass dieses Gerät den ENERGYSTAR-Richtlinien für Energieeffizienz entspricht. Das ENERGYSTAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation.

Apple und Macintosh sind eingetragene Marken von Apple Computer Inc.

Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.

NEC ist eine eingetragene Marke der NEC Corporation.

Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen.

Deutsch-1

Inhalt

Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

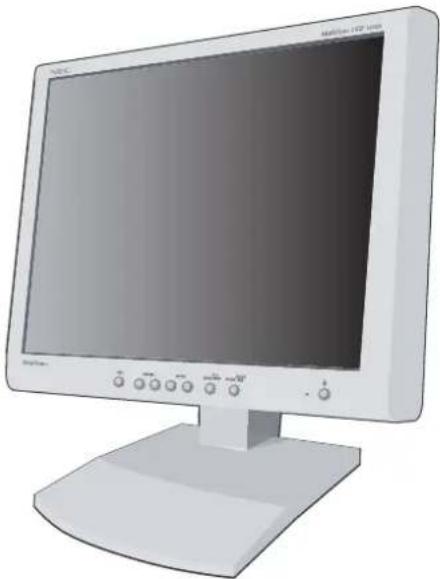

• Monitor MultiSync LCD1550X mit verstellbarem Fuß
- Netzkabel
• Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A)
• Signalkabel (Kabel von DVI-D auf DVI-D)
• Bedienungsanleitung
- NEC LCD Installationssoftware, Pivot-Software, Bedienungsanleitung und andere hilfreiche Dateien. Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A)

MultiSync LCD1550X Users' Manual Ublivatelski priflora Benedeshandbuch Oblayek Xjahr Manual del unitario Manual Utilisator Manual utente Gebatechhandelating Podpisikul udytkwinta Pyramidator intercasseter Kodanski Kowuzo NEC

Bedienungsanleitung

Signalkabel (Kabel von DVI-D auf DVI-D)

Software-CD

* Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

Deutsch-2

Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

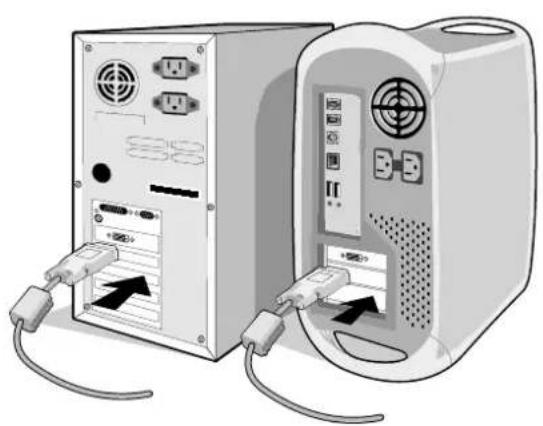

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-D-auf-DVI-D-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.

PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2).

Mac: Schließen Sie den MultiSync-Macintosh-Kabeladapter an den Computer an (Abbildung B.1). Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den MultiSync-Macintosh-Kabeladapter (Abbildung B.1).

HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.

1. Entfernen Sie die Anschlussabdeckung. Stecken Sie das DVI-Signalkabel in den Anschluss auf der Rückseite des Monitors ein. Verlegen Sie das Signalkabel (Abbildung C.1). Bringen Sie die Anschlussabdeckung wieder an.

HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsstörungen, Beschädigungen von Komponenten des LCD-Moduls oder verminderter Anzeigequalität und einer Verkürzung der Lebensdauer dieses Moduls führen.

1. Entfernen Sie die Netzkabelabdeckung. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein (Abbildung D.1). Bringen Sie die Netzkabelabdeckung wieder an.

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

1. Prüfen Sie, ob sich der Vacation-Schalter auf der rechten Seite in der Position ON befindet. Schalten Sie Computer und Monitor mit dem Netzschalter (Abbildung E.1) ein.

HINWEIS: Es gibt zwei Schalter. Einer befindet sich auf der rechten Seite, der andere auf der Vorderseite des Monitors. Schalten Sie NICHT ein und sofort wieder aus.

Deutsch-3

1. Verwenden Sie die folgenden OSM-Steuerungen, um die Einrichtung des MultiSync LCD-Monitors abzuschließen:

• Automatische Kontrastkorrektur (nur analoger Eingang)
• Automatische Einstellung (nur analoger Eingang)

Im Abschnitt Steuerungen dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung.

HINWEIS: Installation und Benutzung der Software werden im Benutzerhandbuch beschrieben, das sich in der Hülle mit der NEC LCD-Installationssoftware-CD befindet.

Abbildung A.1 Abbildung A.2

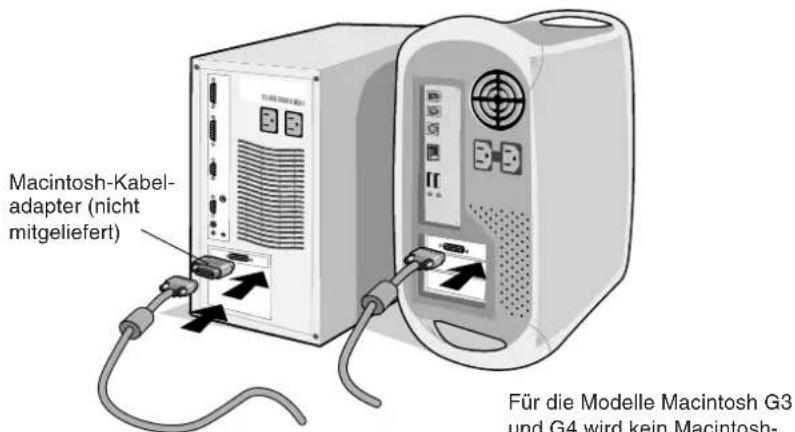

Macintosh-Kabel- adapter (nicht mitgeliefert) Für die Modelle Macintosh G3 und G4 wird kein Macintosh-

Abbildung B.1
Für die Modelle Macintosh G3 und G4 wird kein Macintosh-Kabeladapter benötigt.

Deutsch-4

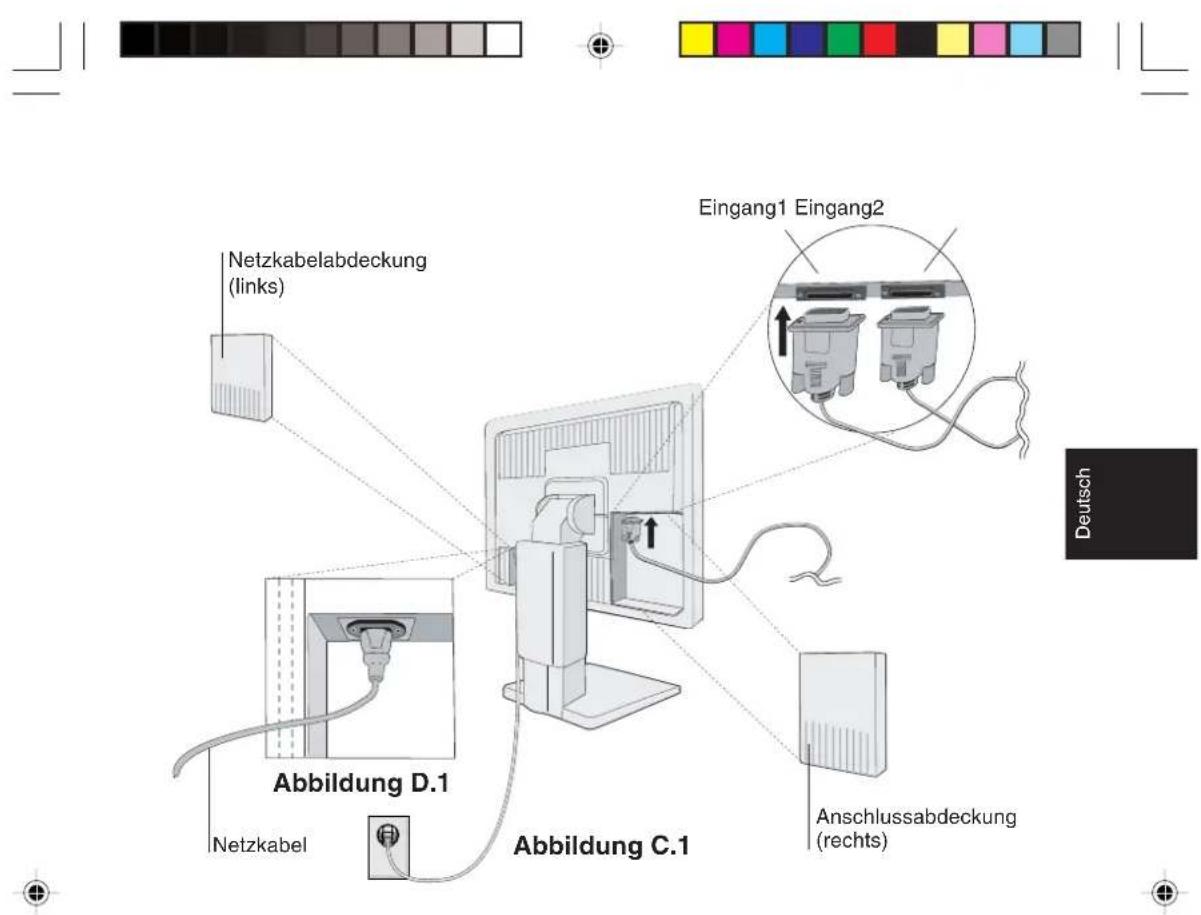

Netzkabelabdeckung (links) Eingang1 Eingang2 Abbildung D.1 Netzkabel Abbildung C.1 Anschlussabdeckung (rechts) Deutsch

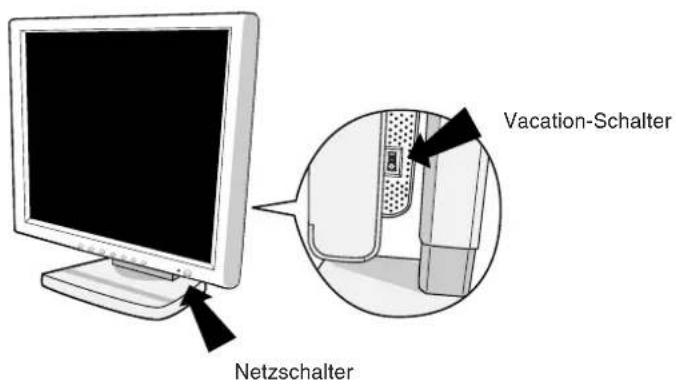

Netzschalter Vacation-Schalter

Abbildung E.1

Deutsch-5

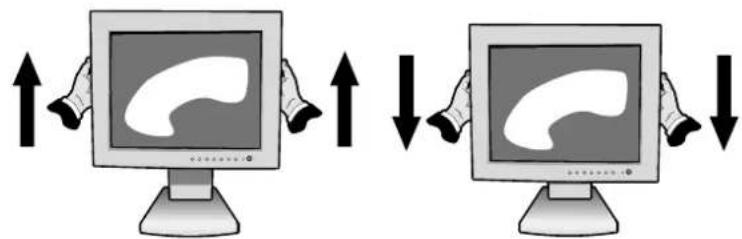

Heben und Senken des Bildschirms

Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden.

Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1).

Bildschirmdrehung

Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht einklemmen.

Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1).

Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das Hochformat bzw. gegen den Uhrzeigersinn aus dem Hoch- in das Querformat drehen (Abbildung R.1).

Damit auch die Darstellung des OSM-Menüs angepasst wird, drücken Sie die Taste RESET, bis das OSM-Menü ausgeblendet wird.

Neigen und Schwenken

Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1).

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1).
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (der Bildschirm sollte auf eine um 50 mm erhöhte Fläche gelegt werden, damit der Fuß bündig mit der Oberfläche des Tisches abschließt, siehe Abbildung S.1).
4. Drücken Sie die „Kennzeichnung mit dem Zeigefinger und schieben Sie gleichzeitig die untere Abdeckung des Fußes (Abbildung S.2). Heben Sie den Fuß jetzt an und entfernen Sie zunächst die untere Abdeckung und anschließend die obere Abdeckung (Abbildung S.3). Bringen Sie den Fuß wieder in seine ursprüngliche Position, lösen Sie die 4 Schrauben, die den Monitor mit dem Fuß verbinden und heben Sie den Fuß ab (Abbildung S.4).

Deutsch-6

1. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden.

Abbildung TS.1
Deutsch-7

50 mm

Abbildung S.1

Abbildung S.2 Abbildung S.3

Vorsicht: Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.

Deutsch-8

Bedienelemente

OSM-Steuerungen (On-Screen-Manager)

Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktionen:

Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten (◀, ▶, -, +) drücken.

Zum Wechseln des DVI/D-SUB-Signaleingangs drücken Sie die Taste NEXT. Mit der Taste RESET können Sie die Darstellung des OSM-Menüs zwischen Hoch- und Querformat umschalten.

HINWEIS: Das OSM-Menü muss geschlossen werden, damit der Signaleingang gewechselt und die Darstellung gedreht werden kann.

Steuerung Menü

EXIT Schließt das OSM-Menü. Rückkehr zum OSM-Hauptmenü.

CONTROL ◀▶ Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen.

ADJUST -/+ Verschiebt die Markierung nach rechts oder links, um den Wert zu erhöhen bzw. verringern. Aktiviert die Funktion „Automatische Einstellung“. Öffnet das Untermenü.

NEXT Verschiebt die Markierung im Hauptmenü nach rechts, um eine der Steuerungen auszuwählen.

RESET Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück. Setzt die markierte Steuerung auf die Werkseinstellung zurück.

HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können.

Helligkeit-/Kontrast-Steuerungen

HELLIGKEIT

Bild- und Hintergrundhelligkeit des Bildschirms anpassen.

KONTRAST

Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.

AUTO AUTOM. EINST (nur analoger Eingang)

Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an.

AUTO Automatische Einstellung (nur analoger Eingang)

Stellt Bildposition, Bildbreite und Optimierung automatisch ein.

Position (nur analoger Eingang)

LINKS/RECHTS

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

UNTEN/OBEN

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

BILDPUNKTE

Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler.

|| STABILITÄT

ptimiert Schärfe, Deutlichkeit und Bildstabilität durch rhöhen oder Verringern dieses Werts.

RGB Farbsteuerungssystem

Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und UNVERÄNDERT sind Standardeinstellungen und können nicht angepasst werden. Mit jeder Einstellung wird eine andere Farbtemperatur ausgewählt.

Deutsch-10

R,Y (Ge), G (Gn), C, B, M, S

Hier können die Werte für die Farben Rot, Gelb, Grün, Cyan, Blau, Magenta und die Sättigung erhöht oder verringert werden. Die Änderungen der Farben sind auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).

sRGB

Mit dem Modus sRGB wird die Wiedergabetreue der Farbdarstellung in der Desktop-Umgebung bedeutend verbessert. Dabei wird nur ein einziger RGB-Farbraum verwendet. Diese Farbunterstützung ermöglicht es dem Benutzer, Farbwerte einfach und zuverlässig zu übermitteln. In den meisten Situationen ist keine zusätzliche Farbverwaltung erforderlich.

UNVERÄNDERT

Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht verändert werden.

Hilfsfunktionen 1

a→a

SCHÄRFE

Mit dieser Funktion wird die Schärfe des Bildes bei unterschiedlichen Timings auf digitalem Wege gewährleistet. Die Einstellung erfolgt stufenlos zu schärferen oder weicheren Konturen und kann unabhängig vom Signaltiming vorgenommen werden.

EXPANSIONSMODUS

Festlegung der Zoom-Methode.

H-EXPANSION

Das Bild wird horizontal auf ca. das Doppelte vergrößert.

V-EXPANSION

Die vertikale Bildgröße ist variabel.

Signalpriorität

Hier wird die Methode der Videosignalerkennung bei mehreren angeschlossenen Computern festgelegt.

Deutsch-11

ERSTES SIGNAL

Für den Videoeingang wird der Modus „ERSTES SIGNAL“ aktiviert. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist.

LETZTES SIGNAL

Für den Videoeingang wird der Modus „LETZTES SIGNAL“ aktiviert. Zeigt der Monitor das Signal der aktuellen Quelle an und wird ein neues Signal eingespeist, schaltet der Monitor automatisch auf die neue Signalquelle um. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang.

KEINES

Der Monitor fragt den anderen Signaleingang erst dann ab, wenn der Monitor eingeschaltet wird.

DVI-AUSWAHL

Mit dieser Funktion wird „EDID-Daten“ für das ANALOG- oder DIGITAL-Signal am DVI-Eingang gewählt.

Ist DVI-D mit DVI verbunden, sollte DIGITAL gewählt werden.

Ist DVI-A mit DVI verbunden, sollte ANALOG gewählt werden.

DIGITAL

EDID-DATEN sind für den DVI-DIGITAL-Eingang verfügbar.

ANALOG

EDID-DATEN sind für den DVI-ANALOG-Eingang verfügbar.

Deutsch-12

Hilfsfunktionen 2

SPRACHAUSWAHL

Die OSM-Menüs sind in sieben Sprachen verfügbar.

OSMPOSITION

Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden.

OSM ANZEIGEDAUER

Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden.

OSM ABSCHALTUNG

Diese Funktion sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Taste ◀ gedrückt und drücken gleichzeitig die Taste▶. Um die Funktion „OSM Abschaltung“ wieder zu deaktivieren, drücken Sie erneut die Taste ◀ und gleichzeitig die Taste ▶

AUFLÖSUNGSANZEIGE

Die optimale Auflösung beträgt 1024 x 768 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1024 x 768 Pixel verwendet wird.

WERKSEINSTELLUNG

Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Deutsch-13

Information

MODE

GRAFIKMODUS

Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Erhöht oder verringert die aktuelle Auflösung (nur analoger Eingang).

MONITORINFORMATION

Die Modell- und die Seriennummer des Monitors.

OSM Warnung

Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden.

KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist. Sie werden aufgefordert, die Verbindung zwischen Monitor und Computer auf Funktionsfähigkeit zu überprüfen. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals sowie dann angezeigt, wenn kein Videosignal verfügbar ist.

AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden.

FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt.

HINWEIS: Wenn „ DVI-AUSWAHL ÄNDERN“ angezeigt wird, schalten Sie auf AUSWAHL BEI DVI um.

Einsatzempfehlungen

Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.
• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
• Der Monitor wurde Regen oder Wasser ausgesetzt.
• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.
• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

Deutsch-15

• Knicken Sie das Netzkabel nicht.
• V erwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Decken Sie die Lüftungsschlitze des Monitors nicht ab.
• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.
• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

VORSICHT

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• T r ansportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

DURCH RICHTGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.
• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.
• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 58 cm.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.
• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.
• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.
• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.
• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor sich, damit Sie den Kopf seltener drehen müssen.
• V ermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.
• Lassen Sie Ihre Augen regelmäßig untersuchen.

Ergonomie

Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• V erwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.
  • V erwenden Sie die vordefinierte Farbeinstellung.
• V erwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.
• V erwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

Deutsch-17

• Automatische contrastregeling (alleen analoge ingang)
• Automatische regeling (alleen analoge ingang)

Automatische regeling (alleen analoge ingang)

DISPLAY MODE (GÖRÜNTÜ MODU)
