Speedus One - Kolo Puky - Bezplatný návod k obsluze

Typ produktu	Skádací koloběžka pro volný čas
Značka	Puky
Model	Speedus One
Kategorie	Vozidlo pro volný čas dle EN 14619 kat. A
Celková povolená hmotnost	100 kg (max) / 20 kg (min)
Uživatelé	Pouze jedna osoba
Brzda	Zadní brzda ovládaná tlakem nohy
Nastavení řídítek	Výškově nastavitelné pomocí páčky zámku a bezpečnostní zarážky
Skládání	Skládací mechanismus s pákou a bezpečnostním zámkem
Omezení úhlu natočení	Ano, aby se zabránilo prokluzu předního kola
Stojánek	Rozkládací stojánek pro parkování
Pneumatiky	Nafukovací pneumatiky (tlak uveden na boku)
Údržba	Čištění mýdlovým roztokem a jemným hadříkem; mazání ložisek
Spotřební díly	Brzdy, pláště s ložiskem, rukojeť řídítek
Náhradní díly	Originální PUKY, dostupné u specializovaných prodejců
Záruka	Zákonná záruka na skryté vady; vyloučeny škody způsobené nesprávným používáním nebo běžným opotřebením
Návod	48 stran, k dispozici v několika jazycích
Montáž	Dodáváno smontované (složené); rozložení dospělou osobou
Bezpečnost	Nosit uzavřenou obuv a chrániče (helma, rukavice, chrániče kolen)
Zakázané použití	Skákání, terén, vysoké obrubníky, blízkost schodišť nebo vody
Čištění	Nepoužívejte vysokotlaký čistič
Skladování	Mimo vlhkost a korozivní látky (sůl, mořská voda, hnojiva)

Často kladené otázky - Speedus One Puky

Jaká je maximální hmotnost podporovaná koloběžkou Speedus One?

Celková povolená hmotnost je maximálně 100 kg a minimálně 20 kg. Koloběžka je určena pro jednu osobu.

Jak složit a rozložit koloběžku?

Nejprve odšroubujte přepravní pojistku (obr. 1). Pro rozložení sklopte páčku řídítek dolů, poté ji zatlačte proti rámu, dokud nezapadne bezpečnostní zámek (obr. 2). Pro složení odjistěte pojistku vedle páčky, poté otočte řídítka dolů a vyjměte je pákovým pohybem (obr. 8).

Jak nastavit výšku řídítek?

Otevřete páčku zámku řídítek odtažením od stojánku. Vytáhněte řídítka do požadované výšky, poté páčku zcela zatlačte, aby se zajistila. Páčka by měla zanechat otisk na prstu. Pro nastavení utažení otáčejte protilehlým šroubem: doprava pro utažení, doleva pro povolení (obr. 4a).

Jaká pravidelná údržba je nutná?

Před každým použitím zkontrolujte opotřebení dílů a dotažení šroubů. Čistěte lehce mýdlovým roztokem a jemným hadříkem. Ložiska mažte olejem na kola. Zkontrolujte brzdu a tlak v pneumatikách (uveden na boku). Opotřebené díly ihned vyměňte za originální díly PUKY.

Mohu koloběžku používat v dešti?

Nedoporučuje se, protože brzdný účinek zadní brzdy je za deště nebo vlhka snížen. Vozidlo používejte pouze na rovném, čistém a suchém povrchu.

Jaká bezpečnostní opatření je třeba dodržovat?

Vždy noste uzavřenou obuv a chrániče (helma, rukavice, chrániče kolen). Vyhýbejte se schodištím, svahům, bazénům a jiným vodním plochám. Neskákejte a nepoužívejte koloběžku ve tmě. Před jízdou zkontrolujte, zda jsou všechny spojovací prvky řádně upevněny.

Kde najdu náhradní díly?

Originální náhradní díly PUKY jsou k dispozici u specializovaných prodejců nebo na webu www.puky.fr. Používejte pouze originální díly pro zajištění bezpečnosti.

Je koloběžka vhodná do terénu?

Ne, koloběžka Speedus One není určena do terénu. Musí být používána na rovném, čistém a suchém povrchu. Skákání a přejíždění vysokých obrubníků je zakázáno.

Jak čistit koloběžku, aniž bych ji poškodil?

Nepoužívejte vysokotlaký čistič. Čistěte lehce mýdlovým roztokem, poté osušte jemným hadříkem. Udržujte vozidlo mimo korozivní látky (sůl, mořská voda, hnojiva) a skladujte na suchém místě.

Jak funguje brzda?

K brzdění stoupněte nohou na brzdu umístěnou nad zadním kolem. Pozor: brzda se může při dlouhodobém používání zahřát. Nedotýkejte se jí po intenzivním brzdění.

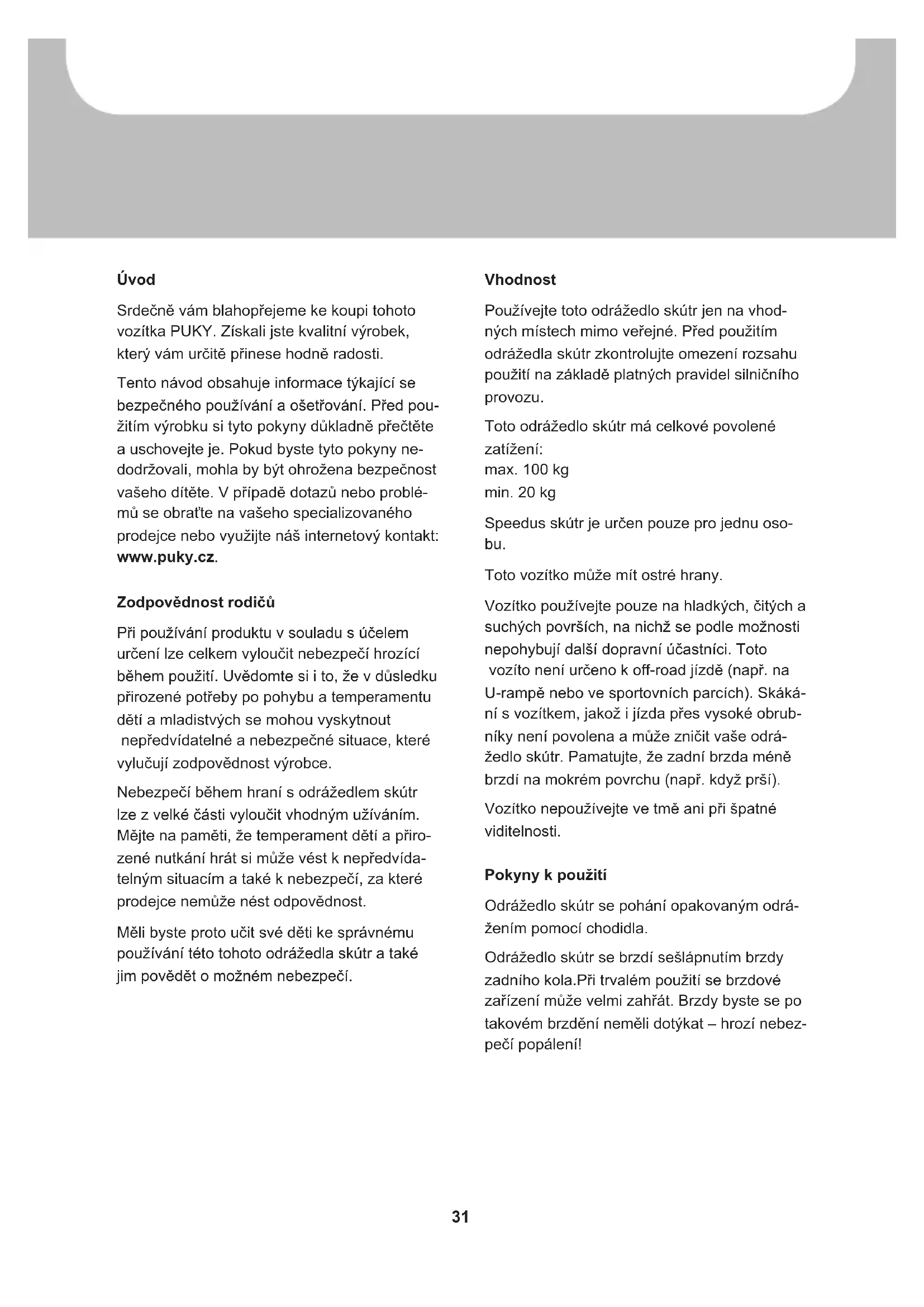

NÁVOD K OBSLUZE Speedus One Puky

Prosim, pozorné si préctête tento manuál préd prvnim použitim teto koloběžky. Uchovejte tento manuál na bezpečné miste pro budouci moznou potřebu!.

Srdečné vám blahopřejeme ke koupi tohoto vozítka PUKY. Získali jste kvalitní vyrobek, který vám určité prinese hodné radosti.

Tento námov obsahuje informace týkající se bezpečného používáná ošetřovány. Pred použitím vyrobku si tyto pokyny dūkladné prečtete a uschovejte je. Pokud byeSTEyroPokyny nedodržovali, mohla byb't ohrožena bezpečnost vašeho dítěte. V pripadé dotazu nebo problemù se obrat'ne na vašeho specializovaného prodejce nebo vyuzijte náš internetov'y kontakt: www.puky.cz.

Zodpovednost rodicu

Pri používáni produktu v souladu s učelem určeni lze celkem vyloučit nebezpečí hrozici během použití. Uvedomte si i to, ze v dusledku přirozené potřeby po pohybu a temperamentu deti a mladistvých se mohou vyskytnout nepredvidatelné a nebezpečné situace, které vylucují zodpovědnost vyrobce.

Nebezpeci bēhem hraní s održedlem skútr lze z velké Časti vyloučit vhodným uživáním. Mějte na paměti, ze temperament detí a prirozené nutkány hrát si muže vest k nepředvidatelným situacím a také k nebezpeci, za které prodejce nemuže nást opovědnost.

Meli byeste proto učit své déti ke správnému používani títo tohoto odrážedla skútr a také jim povědět o možném nebezpečí.

Vhodnost

Používejte toto odrážedlo skútr Jen na vchodněch mistech mimo veřejné. Před použitím odrážedla skútr zkontrolujte omezení rozsahu použítí na základě platněch pravidel silničného provozu.

Toto odrážedlo skútr má celkové povolené
zatízení:
max. 100 kg
min. 20 kg

Speedus skúr je určen pouze pro{jednu osobu.

Toto voztko muze mit ostre hrany.

Vozitko pouzivejte pouze na hladkych, citych a suchych povrsich, na nichz se podle moznosti nepohybuji dalsi dopravni ucastrnici. Toto vozito neni urceno k off-road jizd (napr. na U-rampne nebo ve sportovnich parcich). Skakani s vozitkem, jakoz i jizda prses vysoke obrubniky neni povolena a muze znicit vase odrazedlo skutr. Pamatujte, ze zadni brzda mene brzdna mokrem povrchu (napr. kdyz prsi).

Vozitko nepoužívejte ve tmě ani pri špatné viditelnosti.

Pokyny k použití

Odrážedlo skútr se pohání opakovám odrá-zením pomoci chodidla.

Održedlo skútr se brzí seslapnutím brzdy zadniho kola.Pri trvalém použité se brzdové zařizení muže velmi zahrát. Brzdy bye ste se potakovém brzdení neměli dotýkat - hroží nebezpečí popálení!

Je nutné nosit uzavřenou obuv. PUKY doporučuje nosit pri používání odrážedel skútr vchodné ochranné pomůcky, jako např. prilbu, rukávice, kolenní a loketné protektory. Vozítko se nésmí používat v blízkosti schodu, svahu, strmého terényu, bazěnu a jiních vodních ploch. Schody v okolí třeba zabezpečit tak, aby děti v zhádném prípadě nemohly po nich jezedit nahoru ani sjíždět dolú.

Než se začne: Zkontrolujte všechny spojovací prvky, prić. uzářéry, zda jsou pevně osazeně a nejsou poskozené, jako napr. sklopný mechanismus a výskové nastavení fidítek.

Dbejte na to, aby byl stojan bēhem jizdy bezpečné sklopen.

Održedlo skútr má omezení natočeni Židǐtek,
aby se zabránilo pretočeni prědního kola.

Plati zakonem predepsana zaruka na vecné nedostatky. Skody, ktere vzniknou v dusledku neodborného namáhání, nasilného zasahu, nedostatečné udžby nebo v dusledku bezného opotrebování, jsou vyloučeny ze záruky na vecné nedostatky.

Oznaceni CE

Speedus skútrje prístroj pro volný ācas dre EN14619 kat. A a není hračkou (žádné označeni CE).

Typovy stitek

Typovy stitek se nachází zespodu na stipátku.
Zaznamenejte si udaje uvedené na typovém
stitku do prukazu vozítka na konci tohoto návodu k obsluze, abyste je měli vždy po ruce v
pripadě dotazu nebo objednámání nahradních
dīlú.

Udrzba a osetrovani

Pred kazdym pouzitim zkontrolujte vsechny dily ohledne mozného opotrebovani, jakoz i sroubove spoje ohledne radného usazení. Samopojistné matice mají tězký chod a museji se po upné demontázi vyměnit.

Dbejte zejména na odolnost proti pretočeni riditek a rádné dotáhnuti šroubovych spoju.

Riditka nevytahujte nad koncovy doraz (minimálí hloubka zaunutí).

Aby se zachovala konstrukcni uroven bezpeč-nosti, je nutné okamžite vyměnit opotbrebované nebo vadné díly za origináni nahradní díly PUKY. Z bezpečnostnich dúvodu by se vozítko až do provedeni opravy nemělo používat. Ohnute díly nerovnejte, ale vyměnte.

Opotrebovávané dily: brzda, pneumatíky včetné ložisek, rukojet' ridítek.

Vymena kol

Náhradní kola jsouk dostánu vašeho specializovaného prodejce nebo prostřednictvím našeho internetového kontaktu www.puky.cz.

Vozitko se nesmi Čistit vysokotlakým Čisticim zařizením! Vozitko Čistěte slabým mydlovým roztokem a poté jej dūkladné vysušte měkkou utěrkou. Vozitko nenechávejte v blízkosti materialú, které urychlují korozi (posypová sól, mořska voda, hnojiva). Vozitko se nesmi skladovat ve vlhých prostorách. Čas od Času applikujte na ložiska standardní olej používaný na kola.

Kontrolujte i'ucinek brzd (pokud je pouzivate). Brzdná plocha nesmi byt mastna. Jinak nelze zaručit požadovaný brzdný'ucinek. Take kontrolujte tlak vzduchu v pneumatíkach (doporučený tlak vzduchu naleznete na boku pneumatíky).

Stejně jako u automobilovych pneumatik i pneumatíky tohoto vozítka,Pokud dlouhou dobustoj na jedem mistré, mohou zanechat totisky na podlaze.

Tomu, se prosim, zkuste vyhnout. Dbeje na to, aby Vase dite neodrsroubovalo ventilek pneumatiky (nebezpecni spolknuti).

Vybaleni a rozsah dodávky

K otevreni baleni a odstranen i ochranneho materialu nepouziveje oste predmety. Mohli bye stim neumyslne poskodit lakovani nebodily vozitka.

Vvjmete vsechny dily z obalu.
Odstrańte ochranny material. Drzej jakykoliv obalovy material mimo dosah děti, nebezpečí zadušeni.
Zkontrolujte uplnost a neporušenost dodáv ky. Pokud by něco chybělo, obratte se pržed zahájením dalsich prací na svého specializovaného prodejce.

Montáz

MontázníPokyny se nacházeji na poslednich strankach tohoto navodu.

K sestaveni odrazedla skutr nepotrebujete zadne naradi. Odrazedlo skutr se dodavv prepravnim stavu (sklopené).

Drobné díly, se nésmí dostat do détskych rukou. Hrozí nebezpečí zadušeni spolknutím. Držte jakýkoliv obalový material mimo dosah detí.

První Rozklopení musí pečlěvě prověst dospělá osoba, aby později nemohlo dojít k urazúm a zraněním. Vyhrad'te si na to dostatek Času. Pokud sinejste jisti, obratte se na specializováneho prodejce nebo servis.

Obrázek A: Rozsah dodávky

Obrazek 1: Povolte prepravní pojistku a vykopte koloběžku.

Obrázek 2: Zavřete kloubovou páku tak, ze ji zavěsîte dolù. Potom páku zatlačte nahoru proti rámu, dokud citelně nezapadne pojistné soupátko (obrázek 2a). Duležité: Pokud by se páka nedala zavřit nebo se kloub jestě kýve, znovu otevře páku (obrázek 8). Páku na-stavte otočením: Jednou doprava = pevnějsí nebo jegnou doleva = volnéjsí (obrázek 2b). Tento postup zopakujte, až se páka bude moci pevně zatlačit proti rámu, pojistka zapadne a kloub se nebude kývat.

Obrazek 3: Otevretepaku uzavuru riditek tak, ze ji otdahnete z tyce rizeni. Nastavte pozadovanou vysku riditek tak, ze fiditka vytahnete.

Obrázek 4: Üplné stiskněte páku uzáveru ridítek, abyste zafixovali tyc rízení a ridítka. Duležité: Páka musí jit velmi těžce (otisk na prstu). Ridítka jsou dostatečné pevná Jen tehdy,Pokud se potom už nedaji vytáhnout nahoru nebo dolu. K nastavení znovu otevřete uzáverr ridítek a otáčejte protilehlý šroub, doprava = pevněji nebo doleva = volnéji (obrázek 4a), až se páka bude muset pevněji zatlačit na tyc rízení. Tento postup opakuje, až je ridítko bezpečné zafixované.

Obrázek 5: V nejvyší poloze ridítek zapadne dodatečná pojistka, aby se označilo, kdy byla dosažena minimálné hloubka zasunuti. Pro opětovné zasunuti ridítek se musí kolík opatrě zatlácit dovnitř.

Obrazek 6: Vyklopte stojan a postavte na nej vozitko.

Obrazek 7: Zabrzdite tak, ze nohou seslapnete brzdu zadniho kola.

Obrazek 8: Povolte kloubový uzáver tak, ze pojistku nejdříve zatlačite nahoru. Potom mužete páku otočit dolu a vypacit.

Introduccion

Vyplnte prosim identifikačni štǐtek. Identifikacni štǐtek je pripevněn na kole, jak je uvedeno na obrázcích nizë. Pri objednaní nahradnich dilu musite uvest informace, jenž jsou uvedeny na tomto štītku.
