NÁVOD K OBSLUZE IAN 296717 FLORABEST

Před žením v rejelve vyklapte stránku s obrázky a seznámte se se vícmi hunicemi přístroje.

JK

Bezpečnostné pokyny 50 - 51

Nebezpečenstvo ohrozenia života .... 50 - 51

Nebezpečenstvo poranenia 51

Vhodná montážna plocha 52

Pokyny k likvidácii 55

Pokyny k záruke a priebehu servisu 55

CZ

Obsah balení (obr. A) 44

Technické údaje 44

Použití dle určení 44

Bezpečnostní pokyny 44 - 45

Nebezpečí ohrožení života ..... 44 - 45

Nebezpečí poranění 45

Zamezení věcným škodám 45

Důležité informace před montáží ..... 45 - 46

Vhodná plocha pro montáž 46

Vhodný montážní materiál 46

Montáž 46 - 48

Montáž upevnění na strop 46

Montáž upevnění na zem 46 - 47

Montáž trubkového stojanu 47

Montáž podstavce markýzy 47

Upevnění podstavce

markýzy 47 - 48

Montáž spádové trubky 48

Použití 48

Uskladnění, čištění 48

Pokyny k likvidaci 48 - 49

Pokyny k záruce a průběhu služby 49

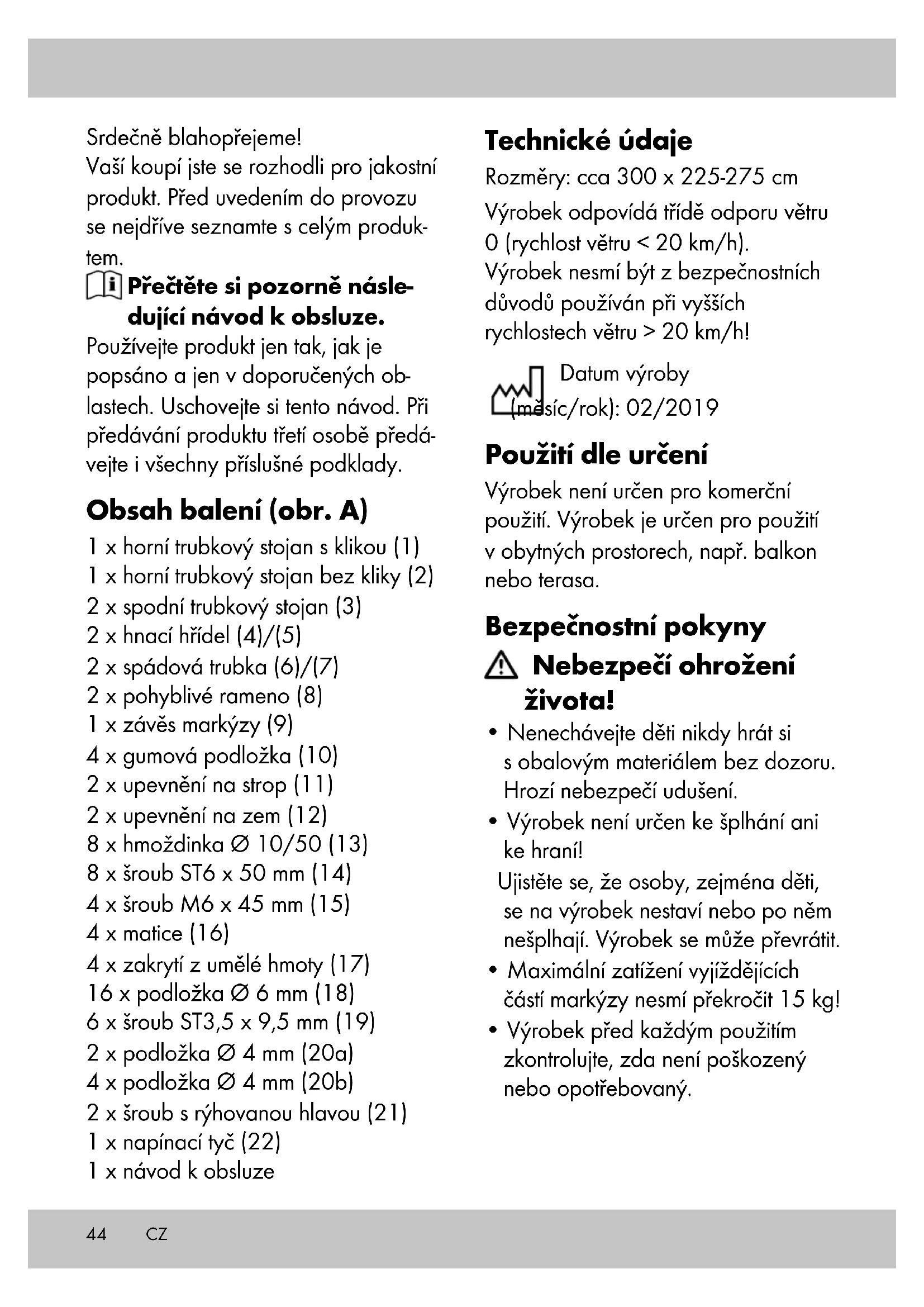

Srdečně blahopřejeme!

Vaší koupí jste se rozhodli pro jakostní produkt. Před uvedením do provozu se nejdříve seznamte s celým produktem.

Přečtěte si pozorně následující návod k obsluze.

Používejte produkt jen tak, jak je popsáno a jen v doporučených oblastech. Uschovejte si tento návod. Při předávání produktu třetí osobě předávejte i všechny příslušné podklady.

Obsah balení (obr. A)

1 x horní trubkový stojan s klikou (1)
1 x horní trubkový stojan bez kliky (2)
2 x spodní trubkový stojan (3)
2 x hnací hřídel (4)/(5)
2 x spádová trubka (6)/(7)
2 x pohyblivé rameno (8)
1 x závěs markýzy (9)
4 x gumová podložka (10)
2 x upevnění na strop (11)
2 x upevnění na zem (12)
8 x hmoždinka ∅ 10/50 (13)
8 x šroub ST6 x 50 mm (14)
4 x šroub M6 x 45 mm (15)
4 x matice (16)
4 x zakrytí z umělé hmoty (17)
16 x podložka ∅ 6 mm (18)
6 x šroub ST3,5 x 9,5 mm (19)
2 x podložka ∅ 4 mm (20a)
4 x podložka ∅ 4 mm (20b)
2 x šroub s rýhovanou hlavou (21)
1 x napínací tyč (22)
1 x návod k obsluze

Technické údaje

Rozměry: cca 300 x 225-275 cm

Výrobek odpovídá třídě odporu větru 0 (rychlost větru < 20 km/h).

Výrobek nesmí být z bezpečnostních důvodů používán při vyšších rychlostech větru > 20 km/h!

Datum výroby

íc/rok): 02/2019

Použití dle určení

Výrobek není určen pro komerční použití. Výrobek je určen pro použití v obytných prostorech, např. balkon nebo terasa.

Bezpečnostní pokyny

Nebezpečí ohrožení života!

• Nenechávejte děti nikdy hrát si s obalovým materiálem bez dozoru. Hrozí nebezpečí udušení.
• Výrobek není určen ke šplhání ani ke hraní!
  Ujistěte se, že osoby, zejména děti, se na výrobek nestaví nebo po něm nešplhají. Výrobek se může převrátit.
• Maximální zatížení vyjíždějících částí markýzy nesmí překročit 15 kg!
• Výrobek před každým použitím zkontrolujte, zda není poškozený nebo opotřebovaný.

Ujistěte se, že adaptérové desky nevykazují žádné vnější poškození. Vadné adaptérové desky musí být vyměněny.

⚠️ Nebezpečí poranění!

• Při zavírání a otevírání dávejte pozor zejména na prsty. Nebezpečí poranění uskřípnutím.
• Děti smí výrobek používat pouze pod dozorem dospělé osoby a výrobek není určen ke hraní.
• Dbejte před použitím výrobku na správnou stabilitu.
• Žádný otevřený oheň, grily, topné hřiby v blízkosti výrobku.
• Dbejte, aby byl výrobek před použitím kompletně rozložený.
• Výrobek před každým použitím zkontrolujte, zda není poškozený nebo opotřebovaný.
• Zkontrolujte před každým použitím, že byly všechny části správně namontovány.
  Nesprávně provedená montáž může vést k poraněním, a stejně tak může ovlivnit bezpečnost a funkčnost.
• Výrobek nesmí být používán při nepříznivých povětrnostních podmínkách, jako je silný vítr, déšť nebo sníh.

• Odstranění výrobku při předpokládané rychlosti větru vyšší než 40 km/h (čerstvý vítr, větší větve a stromy se pohybují a vítr je zřetelně slyšitelný).

• Výrobek v žádném případě nepoužívejte, jako ochranu před špatným počasím.

• Uzavřete předmět v svěže foukajícím větru nebo jiném nepříznivém počasí.
• Před otevřením a uzavřením výrobku se ujistěte, že v otevírací nebo uzavírací oblasti nejsou žádné osoby nebo předměty.
• Produkt poskytuje ochranu před přímým slunečním zářením venku. Kvůli reflexnímu UV záření se musí použít i dostatečné ochranné prostředky proti slunečnímu záření.
• Postavte výrobek na vodorovný podklad.

⚠️ Zamezení věcným škodám!

• Zajistěte výrobek proti extrémním podmínkám počasí, jako např. při silném větru. Výrobek uschovejte v chráněných prostorách.
• Pravidelně kontrolujte viditelné známky opotřebení a poškození výrobku. Pravidelně kontrolujte šroubové spoje.

Důležité informace před montáží

UPOZORNĚNÍ! Než začnete s montáží upínací markýzy, změřte výšku mezi podlahou a stropem. UPOZORNĚNÍ! Montáž výrobku by měla být na základě velikosti provedena nejméně dvěma osobami.

UPOZORNĚNÍ! Vzhledem

k požadovanému použití nástrojů/strojů jsou nezbytné řemeslnické znalosti.

Vhodná plocha pro montáž

Pro montáž na strop je vhodný betonový strop nebo nosná dřevěná konstrukce.

Pro podlahovou montáž je vhodný betonový podklad nebo betonové desky min. 50 x 50 x 5 cm (d x š x h).

Upozornění: Ostatní podmínky připravenosti k montáži musí odborník zkontrolovat na nosnost a pevnosti.

Vhodný montážní materiál

Před montáží musí být určený materiál.

Je-li montážní plocha vhodně uzpůsobená pro nosnost, musí být zvolen vhodný montážní materiál k upevnění.

Materiál k upevnění:

• Hmoždinky ∅ 10/50 (13) a šroub ST6 x 50 mm (14) pro beton a nosné zdivo.
• Šroub ST6 x 50 mm (14) pro konstrukci z nosných dřevěných nosníků.

Upozornění: O vhodném montážním zařízení pro podlahovou a stropní montáž se informujte na specializovaném trhu.

Montáž

Montáž upevnění na strop

Důležité: Obě stropní upevnění musí ležet na jedné linii a mít k sobě odstup přesně 288 cm (měřeno mezi vnitřními okraji obou stropních upevnění) (obr. F).

1. Umístěte stropní upevnění (11) na požadované místo a nakreslete 2 profilehlé otvory (obr. B).
2. Vyvrtejte 2 otvory na označených místech pomocí příslušného nástroje. Do každého otvoru vložte 1 hmoždinku (13) (obr. C).
3. Na příslušné stropní upevnění (11) umístěte gumovou podložku (10). Vložte 2 šrouby (14) přes příslušnou podložku (18) a lehce našroubujte šrouby (14) do gumové podložky k její fixaci (obr. D).

Upozornění: Tento krok usnadňuje pozdější montáž stropního upevnění na strop.

1. Namontujte stropní upevnění na strop (obr. E).

2. Namontujte druhé stropní upevnění podle popisu v krocích 1 - 4.

Montáž upevnění na zem

1. Zajistěte přesnou pozici (12) upevnění na zem pomocí lan (není součástí balení). Označte příslušná místa a nakreslete 2 profilehlé otvory (obr. G).

Upozornění: Upevnění na zem (12) se musí nacházet svisle pod stropním upevněním (11).

1. Vyvrtejte 2 otvory na označených místech pomocí příslušného nástroje. Do každého otvoru vložte 1 hmoždinku (obr. H).
2. Na příslušné upevnění na zem (12) umístěte gumovou podložku (10). Vložte 2 šrouby (14) přes příslušnou podložku (18) a lehce našroubujte šrouby (14) do gumové podložky k její fixaci (obr. I).

Upozornění: Tento krok usnadňuje pozdější montáž upevnění na zem.

1. Namontujte upevnění na zem.
2. Namontujte druhé upevnění na zem podle popisu v krocích 1 - 4.

Důležité: Obě upevnění na zem musí ležet na jedné linii a mít k sobě odstup přesně 288 cm (měřeno mezi vnitřními okraji obou montážních desek).

Montáž trubkového stojanu

Máte 9 možností nastavení, abyste nastavili správnou délku trubkového stojanu (obr. J).

1. Horní (1)/(2) a spodní trubkový stojan (3) spojte dohromady (obr. J).
2. Upevněte horní (1)/(2) a spodní trubkový stojan (3) pomocí 2 šroubů (15) a podložek (18). Zajistěte příslušný šroub (15) maticí (16) a podložkou (18). Nakonec umístit plastové kryty (17) na příslušnou matici (obr. K).

Montáž podstavce markýzy

1. Zasuňte jednotlivé části hnací hřídele (4)/(5) do sebe (obr. L). Aretovací tlačitko musí být viditelně a slyšitelně zapojeno.
2. Protáhněte hnací hřídel (4 + 5) přes tunel trubky do závěsu markýzy (9).

Upozornění: Všimněte si, že závěs markýzy (9) musí být namontován přímo na hnací hřídel (4 + 5).

Upozornění: Všimněte si, že spodní tunelový záhyb (spádová trubka) musí být vždy během montáže směrem nahoru (obr. L).

1. Vyrovnejte otočný prvek (1a)/(2a) a hnací hřídel (4 + 5) tak, aby se otvor šroubu a drážka řidiče překrývaly (obr. M).
2. Nastrčte hnací hřídel na příslušný prvek (1a)/(2a).

Upozornění: Prvky (1a)/(2a) musí být umístěny zcela na obou stranách hnacího hřídele.

1. Zafixujte závěs markýzy (9) a hnací hřídel šrouby (19) a podložkami (20a) (obr. M).

Upevnění podstavce markýzy

Důležité: Montáž výrobku by měla být na základě velikosti provedena nejméně dvěma osobami.

1. Umístěte pojistku (12a) na závitové vřeteno (3a) (obr. O).
2. Nejprve vložte podstavec markýzy do stropních upevnění (11).

3. Potom zasuňte závitové vřeteno do upevnění na zem (12) (obr. O).

4. Napínací tyč (22) zasuňte do otvoru v závitovém vřetenu (3a) a otočte, abyste zajistili závitové vřeteno v upevnění na zem (obr. O).

Upozornění: Dodržujte maximální délku prodloužení (max. 5 cm) závitového vřetena (3a).

1. Umístěte pojistku (12a) na upevnění na zem (12) k fixaci závitového vřetena (obr. O).

Upozornění: Dodržujte maximální délku prodloužení (max. 5 cm) závitového vřetena (3a) (obr. O).

1. Nakonec upevněte příslušné stropní upevnění pomocí 2 šroubů (19) a podložek (20b) (obr. P).

Montáž spádové trubky

1. Odšroubujte šroub s rýhovanou hlavou (8b) a odpovídající matici (8c) držáku otočného ramena (8a) a vložte upevnění pod kliku (obr. Q).

Upozornění: Ujistěte se, že jsou oba držáky s otočným ramenem (8a) namontovány ve stejné výšce na stojanech (cca 40 cm od spodního okraje horní trubky k dolnímu okraji držáku) (obr. Q).

1. Otočnými rameny zašroubujte zpět do příslušného držáku (8a) pomocí šroubu s rýhovanou hlavou (8b) a příslušné matice (8c).

Upozornění: Šroub s rýhovanou hlavou (8b) přitom směřuje ven.

1. Zasuňte jednotlivé části spádové trubky (6)/(7) do sebe (obr. R).

2. Protáhněte spádovou trubku (6 + 7) přes tunel trubky v závěsu markýzy (9) (obr. R).

3. Připojte otočné ramena (8) ke spádové trubce (6 + 7) pomocí šroubu s rýhovanou hlavou (21) (obr. S).

Použití

Otáčením kliky otevřete nebo zavřete markýzu.

Uskladnění, čištění

Výrobek vždy uchovávejte na suchém a čistém místě s konstantní teplotou.

Čistěte pouze vodou a následně otřete do sucha hadříkem.

DŮLEŽITÉ! K čištění nikdy nepoužívejte agresivní čisticí prostředky.

Pokyny k likvidaci

Výrobek a obalový materiál likvidujte do odpadu podle aktuálních místních předpisů. Obalový materiál, jako např. fóliové sáčky, nepatří do dětských rukou. Obalový materiál uchovávejte z dosahu dětí.

Zlikvidujte produkty a balení ekologicky.

Recyklační kód identifikuje různé materiály pro recyklaci.

Kód se skladá z recyklačního symbolu - který indikuje recyklační cyklus - a čísla identifikujícího materiál.

Pokyny k záruce a průběhu služby

Produkt byl vyrobený s velkou pečlivostí a byl průběžně kontrolovaný ve výrobní procesu. Na tento produkt obdržíte tříroční záruku ode dne zakoupení. Uschovejte si pokladní stvrzenku.

Záruka se vztahuje jen na vady materiálu a chyby z výroby, nevztahuje se na závady způsobené neodborným zacházením nebo použitím k jinému účelu. Tato záruka neomezuje Vaše zákonná ani záruční práva. Při případných reklamacích se obraťte na dole uvedenou servisní horkou linku nebo nám zašlete email. Náš servisní pracovník s Vámi co nejrychleji upřesní další postup. V každém případě Vám osobně poradíme.

Záruční doba se neprodlužuje po případných opravách v době záruky ani v případě zákonného ručení nebo kulance. Toto platí také pro náhradní a opravené díly. Opravy prováděné po vypršení záruční lhůty se platí.

IAN: 296717

cz Servis Česko

Tel.: [phone]

E-Mail: [e-mail]
