BEDIENUNGSANLEITUNG IAN 296717 FLORABEST

Klappen Sie vor dem Lesen die Sere mit den Abildungen aus und machen Sie sich anschließend mit allen Funktionen des Artikes vertraut

① ②

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 09

Lieferumfang (Abb. A) 9

Technische Daten 9

Bestimmungsgemäße Verwendung 9

Sicherheitshinweise 9-11

Lebensgefahr 9 - 10

Verletzungsgefahr 10

Vermeidung von Sachschäden .....11

Wichtige Informationen vor der Montage .... 11

Geeignete Montagefläche 11

Geeignetes Montagematerial 11

Montage 11-14

Deckenhalterung montieren 11-12

Bodenhalterung montieren 12

Standrohre montieren 12 - 13

Markisengestell montieren 13

Markisengestell in der Halterung

befestigen 13 - 14

Fallrohr montieren 14

Verwendung 14

Lagerung, Reinigung 14

Hinweise zur Entsorgung 14 - 15

Hinweise zur

Garantie und Serviceabwicklung 15

FR BE

Technische gegevens 30

Beoogd gebruik 30

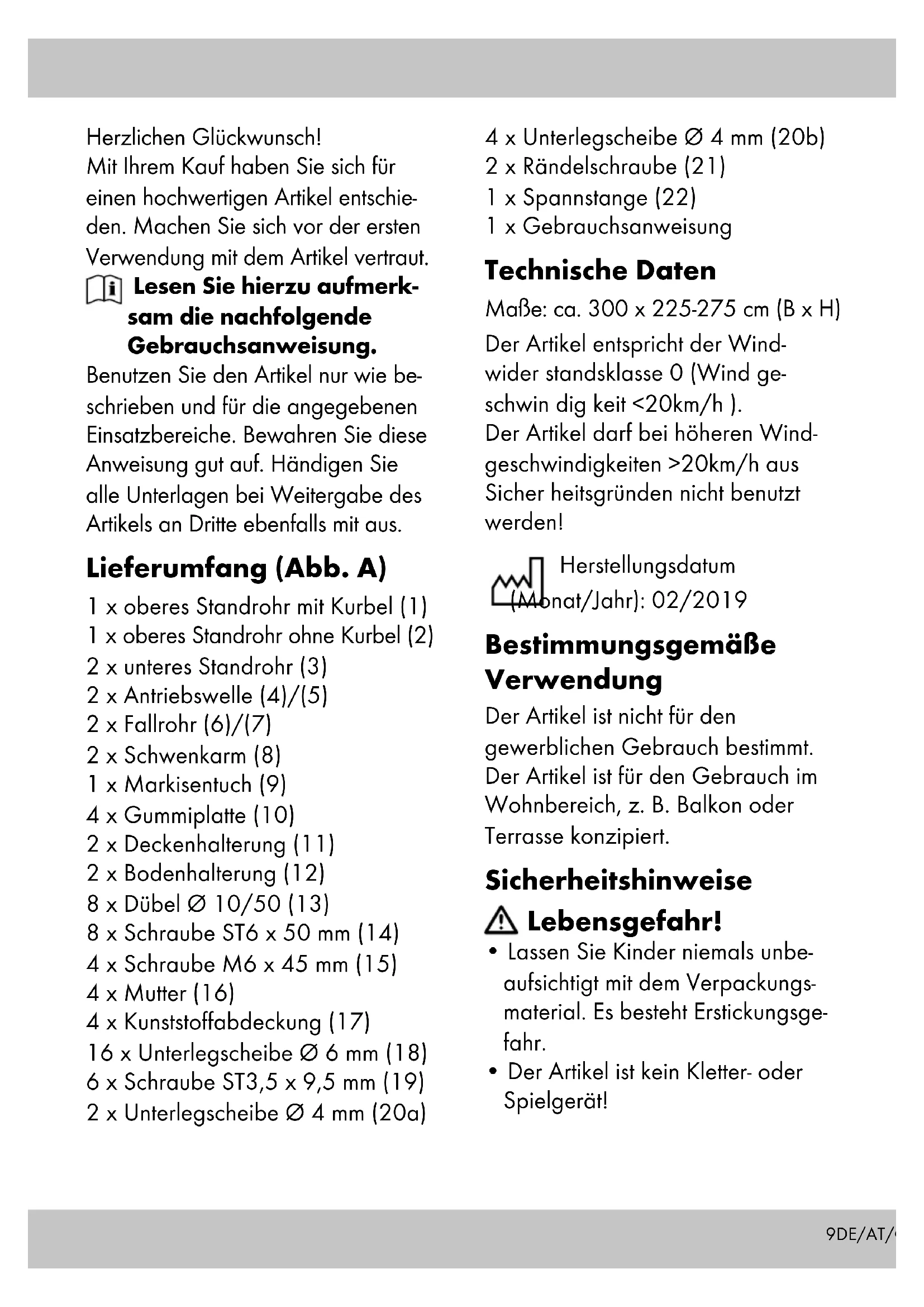

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang (Abb. A)

1 x oberes Standrohr mit Kurbel (1)
1 x oberes Standrohr ohne Kurbel (2)
2 x unteres Standrohr (3)
2 x Antriebswelle (4)/(5)
2 x Fallrohr (6)/(7)
2 x Schwenkarm (8)
1 x Markisentuch (9)
4 x Gummiplatte (10)
2 x Deckenhalterung (11)
2 x Bodenhalterung (12)
8 x Dübel ∅ 10/50 (13)
8 x Schraube ST6 x 50 mm (14)
4 x Schraube M6 x 45 mm (15)
4 x Mutter (16)
4 x Kunststoffabdeckung (17)
16 x Unterlegscheibe ∅ 6 mm (18)
6 x Schraube ST3,5 x 9,5 mm (19)
2 x Unterlegscheibe ∅ 4 mm (20a)

4 x Unterlegscheibe ∅ 4 mm (20b)
2 x Rändelschraube (21)
1 x Spannstange (22)
1 x Gebrauchsanweisung

Technische Daten

Maße: ca. 300 x 225-275 cm (B x H)

Der Artikel entspricht der Windwider standsklasse 0 (Wind geschwin dig keit <20km/h).

Der Artikel darf bei höheren Windgeschwindigkeiten >20km/h aus Sicher heitsgründen nicht benutzt werden!

Herstellungsdatum

onat/Jahr): 02/2019

Bestimmungsgemäße Verwendung

Der Artikel ist nicht für den gewerblichen Gebrauch bestimmt. Der Artikel ist für den Gebrauch im Wohnbereich, z. B. Balkon oder Terrasse konzipiert.

Sicherheitshinweise

⚠ Lebensgefahr!

• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.
• Der Artikel ist kein Kletter- oder Spielgerät!

Stellen Sie sicher, dass sich Personen, insbesondere Kinder, nicht auf den Artikel stellen oder daran hochziehen. Der Artikel kann umfallen.

• Die Höchstlast der nicht einfahrbaren Teile der Markise darf 15 kg nicht überschreiten!
- Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

Achten Sie darauf, dass die Adapterplatten keine äußeren Beschädigungen aufzeigen. Defekte Adapterplatten müssen ausgetauscht werden.

⚠️ Verletzungsgefahr!

• Achten Sie beim Auf- und Zuklappen besonders auf Ihre Finger. Es besteht Verletzungsgefahr durch Quetschungen.
• Der Artikel darf nur unter Aufsicht von Erwachsenen und nicht als Spielzeug verwendet werden.
• Achten Sie vor der Benutzung des Artikels auf die richtige Stabilität.
• Kein offenes Feuer, Grills, Heizpilze in der Nähe des Artikels.
• Achten Sie darauf, dass der Artikel vollständig ausgespannt wurde, bevor Sie den Artikel benutzen.

• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

• Prüfen Sie vor jedem Gebrauch, dass alle Teile sachgerecht montiert wurden.
  Eine nicht korrekt durchgeführte Montage kann die Sicherheit und Funktion beeinträchtigen.

• Der Artikel darf nicht bei widrigen Wetterbedingungen wie starkem Wind, Regen oder Schnee verwendet werden.
• Abbau des Artikels bei zu erwartenden Windgeschwindigkeiten größer als 20 km/h (frischer Wind, größere Zweige und Bäume bewegen sich und Wind ist deutlich hörbar).
• Verwenden Sie den Artikel keinesfalls als Schutz bei Unwettern.
• Schließen Sie den Artikel bei auffrischendem Wind oder anderen widrigen Wetterbedingungen.
• Vergewissern Sie sich vor dem Öffnen und Schließen des Artikels, dass sich keine Personen oder Gegenstände im Öffnungs- bzw. Schließbereich aufhalten.
• Der Artikel bietet Schutz vor direkter Sonneneinstrahlung im Freien. Aufgrund von reflektierender UV-Strahlung darf auf angemessene Sonnenschutzmittel nicht verzichtet werden.
• Stellen Sie den Artikel auf einen ebenen, waagerechten Untergrund.

Vermeidung von Sach- schäden!

• Sichern Sie den Artikel bei extremen Wetterbedingungen, wie z. B. bei starkem Wind. Lagern Sie den Artikel in geschützten Räumen.
• Kontrollieren Sie den Artikel regelmäßig auf sichtbare Verschleißspuren und Schäden. Überprüfen Sie regelmäßig die Schraubverbindungen.

Wichtige Informationen vor der Montage

ACHTUNG! Bevor Sie mit der Montage der Klemmmarkise anfangen, messen Sie die Höhe zwischen Boden und Decke aus.

ACHTUNG! Die Montage des Artikels sollte aufgrund der Größe mit mindestens zwei Personen durchgeführt werden.

ACHTUNG! Aufgrund der erforderlichen Verwendung von Werkzeugen/Maschinen sind handwerkliche Kenntnisse unabdingbar.

Geeignete Montagefläche

Für die Deckenmontage ist eine Betondecke oder eine tragende Holzbalkenkonstruktion geeignet. Für die Bodenmontage ist ein Betonfundament oder Betonplatten von min. 50 x 50 x 5 cm (L x B x T) geeignet.

Hinweis: Anderweitige Montage- beschaffenheiten müssen durch ei- nen Fachmann auf die Tragfähigkeit und Festigkeit überprüft werden.

Geeignetes Montagematerial

Vor der Montage des Artikels muss das Material bestimmt werden. Wenn die Montagefläche tragfähig ist, muss das entsprechend passende Material zum Befestigen ausgewählt werden.

Befestigungsmaterial:

• Dübel ∅ 10/50 (13) und Schraube ST6 x 50 mm (14) für Beton und tragendes Mauerwerk.
• Schraube ST6 x 50 mm (14) für tragende Holzbalkenkonstruktion.

Hinweis: Bezüglich der geeigneten Montagemittel für die Boden- und Deckenhalterung informieren Sie sich in einem Fachmarkt.

Montage

Deckenhalterung montieren

Wichtig: Beide Deckenhalterungen müssen genau auf einer Linie liegen und einen Abstand von genau 288 cm zueinander haben (gemessen zwischen den Innenkanten der beiden Deckenhalterungen) (Abb. F).

1. Positionieren Sie die Deckenhalterung (11) an der gewünschten Stelle und zeichnen Sie 2 sich gegenüberliegende Löcher vor (Abb. B).

2. Bohren Sie an den vorgezeichneten Stellen mit dem entsprechenden Werkzeug 2 Löcher. Stecken Sie in beide Löcher jeweils 1 Dübel (13) (Abb. C).

3. Setzen Sie eine Gummiplatte (10) auf die jeweilige Deckenhalterung (11). Führen Sie 2 Schrauben (14) durch die jeweilige Unterlegscheibe (18) und drehen Sie die Schrau ben (14) leicht in die Gummiplatte ein, um die Gummi plat te zu fixieren (Abb. D).

Hinweis: Dieser Schritt erleichtert das spätere Montieren der Deckenhalterung an der Decke.

1. Montieren Sie die Deckenhalterung an der Decke (Abb. E).
2. Montieren Sie die zweite Deckenhalterung, wie in den Schritten 1 - 4 beschrieben.

Bodenhalterung montieren

1. Loten Sie die genaue Position der Bodenhalterung (12) mit einem Seil (nicht im Lieferumfang enthalten) aus. Markieren Sie die entsprechenden Stellen und zeichnen Sie 2 sich gegenüberliegende Löcher vor (Abb. G).

Hinweis: Die Bodenhalterung (12) muss sich senkrecht unter der Deckenhalterung (11) befinden.

1. Bohren Sie an den vorgezeichneten Stellen mit dem entsprechenden Werkzeug 2 Löcher. Stecken Sie in beide Löcher jeweils 1 Dübel (Abb. H).
2. Setzen Sie eine Gummiplatte (10) auf die jeweilige Bodenhalterung (12). Führen Sie 2 Schrauben (14) durch die jeweilige Unterlegscheibe (18) und drehen Sie die Schrau ben (14) leicht in die Gummiplatte ein, um die Gummiplatte zu fixieren (Abb. I).

Hinweis: Dieser Schritt erleichtert das spätere Montieren der Bodenhalterung am Boden.

1. Montieren Sie die Bodenhalterung am Boden.
2. Montieren Sie die zweite Bodenhalterung, wie in den Schritten 1 - 4 beschrieben.

Wichtig: Die Bodenhalterungen müssen genau auf einer Linie liegen und einen Abstand von genau 288 cm zueinander haben (gemessen zwischen den Innenkanten der beiden Montageplatten).

Standrohre montieren

Sie haben 9 Einstellmöglichkeiten, um die richtige Länge der Stand rohre einzustellen (Abb. J).

1. Verbinden Sie jeweils das obere (1)/(2) und das untere Standrohr (3) miteinander (Abb. J).

2. Fixieren Sie jeweils das obere (1)/(2) und untere Standrohr (3) mit 2 Schrauben (15) und Unterlegscheiben (18). Fixieren Sie die jeweilige Schraube (15) mit einer Mutter (16) und Unterlegscheibe (18). Setzen Sie abschließend die Plastikabdeckungen (17) auf die jeweilige Mutter (Abb. K).

Markisengestell montieren

1. Stecken Sie die beiden Antriebswellenrohre (4)/(5) ineinander (Abb. L). Der Arretierknopf muss dabei sichtbar und hörbar einrasten.
2. Führen Sie die Antriebswelle (4 + 5) durch den Rohrtunnel im Markisentuch (9).

Hinweis: Beachten Sie, dass das Markisentuch (9) gerade auf der Antriebswelle (4 + 5) befestigt werden muss.

Hinweis: Beachten Sie, dass die untere Tunnelfalte (Fallrohrtunnel) während der Montage stets nach oben zeigen muss (Abb. L).

1. Richten Sie den Mitnehmer (1a)/(2a) und die Antriebswelle (4 + 5) so aus, dass sich die Schraubenbohrung und die Mitnehmer-Nut übereinander befinden (Abb. M).
2. Stecken Sie die Antriebswelle auf den jeweiligen Mitnehmer (1a)/(2a).

Hinweis: Die Mitnehmer (1a)/(2a) müssen sich auf beiden Seiten komplett in der Antriebswelle befinden.

1. Fixieren Sie das Markisentuch (9), sowie die Antriebswelle mit den Schrauben (19) und den Unterlegscheiben (20a) (Abb. M).

Markisengestell in der Halterung befestigen

Wichtig: Die Montage des Artikels sollte aufgrund der Größe mit mindestens zwei Personen durchgeführt werden.

1. Setzen Sie die Sicherung (12a) auf die Gewindespindel (3a) (Abb. O).
2. Setzen Sie das Markisengestell zuerst in die Deckenhalterungen (11) ein.
3. Setzen Sie dann die Gewindespindel in die Bodenhalterung (12) (Abb. O).
4. Stecken Sie die Spannstange (22) durch die Bohrung in der Gewindespindel (3a) und drehen Sie sie, um die Gewindespindel in der Bodenhalterung fest zu montieren (Abb. O).

Hinweis: Beachten Sie die maxi-male Ausziehlänge (max. 5 cm) der Gewindespindel (3a).

1. Drehen Sie die Sicherung (12a) auf die Bodenhalterung (12), um die Gewindespindel zu fixieren (Abb. O).

Hinweis: Achten Sie darauf, dass die Gewindespindel (3a) max. 5 cm herausgedreht werden darf (Abb. O).

1. Fixieren Sie abschließend die jeweilige Deckenhalterung mit 2 Schrauben (19) und Unterlegscheiben (20b) (Abb. P).

Fallrohr montieren

1. Schrauben Sie die Rändelschraube (8b) und die entsprechende Mutter (8c) der Schwenkarmhalterung (8a) ab und stecken Sie die Halterung unterhalb der Kurbel auf (Abb. Q).

Hinweis: Stellen Sie sicher, dass beide Schwenkarmhalterungen (8a) auf der gleichen Höhe an den Standrohren befestigt sind (ca. 40 cm von der Unterkante des oberen Standrohres bis zur Unterkante der Halterung) (Abb. Q).

1. Schrauben Sie die Schwenkarme wieder in der jeweiligen Halterung (8a) mit der Rändelschraube (8b) und der entsprechenden Mutter (8c) fest.

Hinweis: Die Rändelschraube (8b) zeigt dabei nach Außen.

1. Stecken Sie die beiden Fallrohre (6)/(7) ineinander (Abb. R).

2. Führen Sie das Fallrohr (6 + 7) in den Fallrohrtunnel im Markisentuch (9) (Abb. R).

3. Befestigen Sie die Schwenkarme (8) jeweils am Fallrohr (6 + 7) mit der Rändelschraube (21) (Abb. S).

Verwendung

Drehen Sie an der Kurbel, um die Markise zu öffnen oder zu schließen.

Lagerung, Reinigung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Nur mit Wasser reinigen und anschließend mit einem Reinigungstuch trockenwischen.

WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Artikel und die Verpackung umweltscho- nend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungskreislauf (Recycling).

Der Code besteht aus dem Recyc- lingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt. Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 296717

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]
