NÁVOD NA OBSLUHU IAN 296717 FLORABEST

Skár neż zaśrete návod štát, si no ovarte na strane s obrázkami a oboznámte sa so všetkými funkciami prístroja.

Zabránenie vecným škodám .....51

Dôležité informácie pred montázou ..... 51 - 52

Vhodný montážny materiál 52

Montáž 52 - 54

Namontovanie stropného držiaka 52

Namontovanie podlahového držiaka ..... 53

Namontovanie rúrkového stojana 53

Namontovanie rámu markízy ..... 53 - 54

Pripevnite rám markízy do držiaka 54

Namontovanie spúšťacej rúrky 54

Použitie 54

Skladovanie, čistenie 55

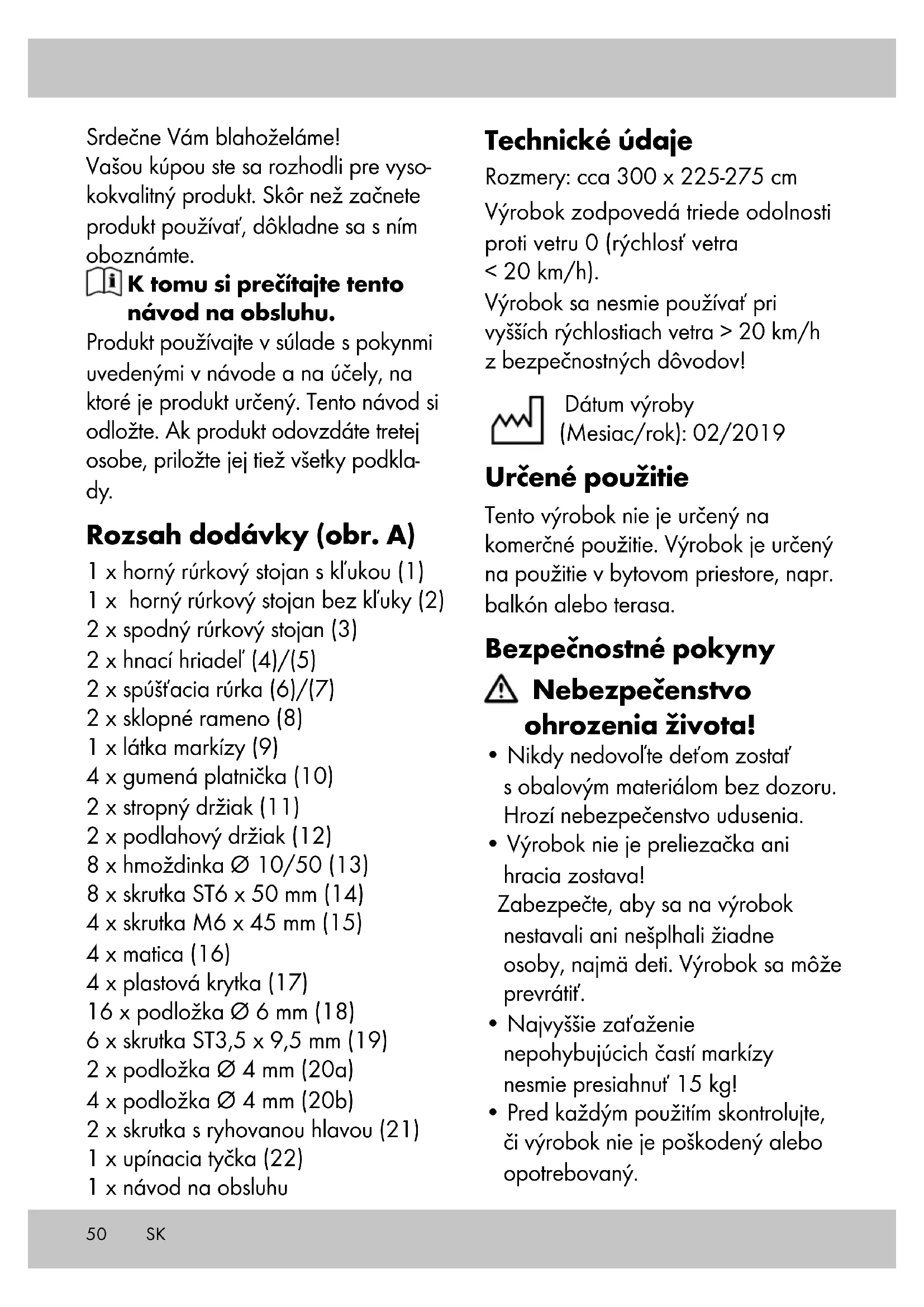

Srdečne Vám blahoželáme! Vašou kúpou ste sa rozhodli pre vysokokvalitný produkt. Skôr než začnete produkt používať, dôkladne sa s ním oboznámte.

Produkt používajte v súlade s pokynmi uvedenými v návode a na účely, na ktoré je produkt určený. Tento návod si odložte. Ak produkt odovzdáte tretej osobe, priložte jej tiež všetky podklady.

Rozsah dodávky (obr. A)

1 x horný rúrkový stojan s kl'ukou (1)
1 x horný rúrkový stojan bez kl'uky (2)
2 x spodný rúrkový stojan (3)
2 x hnací hriadel' (4)/(5)
2 x spúšťacia rúrka (6)/(7)
2 x sklopné rameno (8)
1 x látka markízy (9)
4 x gumená platnička (10)
2 x stropný držiak (11)
2 x podlahový držiak (12)
8 x hmoždinka ∅ 10/50 (13)
8 x skrutka ST6 x 50 mm (14)
4 x skrutka M6 x 45 mm (15)
4 x matica (16)
4 x plastová krytka (17)
16 x podložka ∅ 6 mm (18)
6 x skrutka ST3,5 x 9,5 mm (19)
2 x podložka ∅ 4 mm (20a)
4 x podložka ∅ 4 mm (20b)
2 x skrutka s ryhovanou hlavou (21)
1 x upínacia tyčka (22)
1 x návod na obsluhu

Technické údaje

Rozmery: cca 300 x 225-275 cm

Výrobok sa nesmie používať pri vyšších rýchlostiach vetra > 20 km/h z bezpečnostných dôvodov!

Dátum výroby

(Mesiac/rok): 02/2019

Určené použitie

Tento výrobok nie je určený na komerčné použitie. Výrobok je určený na použitie v bytovom priestore, napr. balkón alebo terasa.

Bezpečnostné pokyny

Nebezpečenstvo ohrozenia života!

• Nikdy nedovol'te deťom zostat's obalovým materiálom bez dozoru. Hrozí nebezpečenstvo udusenia.
• Výrobok nie je preliezačka ani hracia zostava!
  Zabezpečte, aby sa na výrobok nestavali ani nešplhali žiadne osoby, najmä deti. Výrobok sa môže prevrátiť.
• Najvyššie zaťaženie nepohybujúcich častí markízy nesmie presiahnut' 15 kg!
• Pred každým použitím skontrolujte, či výrobok nie je poškodený alebo opotrebovaný.

Dbajte na to, aby platne adaptéra nevykazovali vonkajšie poškodenia. Opotrebované platne adaptéra sa musia vymenit'.

Nebezpečenstvo poranenia!

• Pri rozkladaní a skladaní dávajte pozor zvlášť na svoje prsty. Hrozí nebezpečenstvo poranenia pomliaždením.
• Výrobok sa smie používať iba pod dozorom dospelej osoby a nikdy nie ako hračka.
• Pred použitím sa presvedčte o správnej stabilite výrobku.
• Žiadny otvorený oheň, grily, tepelné žiariče v blízkosti výrobku.
• Pred použitím výrobku skontrolujte, či bol tento úplne napnutý.
• Pred každým použitím skontrolujte, či výrobok nie je poškodený alebo opotrebovaný.
• Pred každým použitím skontrolujte, či všetky diely boli odborne namontované.
  Nesprávne vykonaná montáž môže ovplyvnit' bezpečnosť a funkčnosť.
• Výrobok sa nesmie používať pri nepriaznivých poveternostných podmienkach, ako je silný vietor, dážď alebo sneh.

• Demontáž výrobku pri očakávaných rýchlostiach vetra vyšších ako 40 km/h (čerstvý vietor, väčšie vetvy a stromy sa pohybujú a vietor je zretel'ne počutel'ný).

• Výrobok v žiadnom prípade nepoužívajte ako ochranu pred nečasom.

• Zatvorte výrobok pri zosilňujúcom vetre alebo pri iných nepriaznivých poveternostných podmienkach.
• Pred otvorením a zatvorením výrobku sa uistite, že v priestore otvárania, príp. zatvárania nie sú žiadne osoby alebo predmety.
• Výrobok poskytuje ochranu vonku pred priamym slnečným žiarením. V dôsledku reflexného UV žiarenia sa nesmiete zrieknuť primeraných ochranných opal’ovacích prostriedkov.
  • Výrobok položte na plochý, vodorovný podklad.

Zabránenie vecným škodám!

• Pri extrémnych poveternostných podmienkach výrobok zaistite, napr. pri silnom vetre. Výrobok skladujte v chránených priestoroch.
• Výrobok pravidelne kontrolujte na viditelné stopy opotrebovania a škody. Pravidelne kontrolujte skrutkové spojenia.

Dôležité informácie pred montázou

UPOZORNENIE! Skôr než začnete s montážou st'ahovacej markízy, zmerajte výšku medzi podlahou a stropom.

UPOZORNENIE! Montáž výrobku by sa mala z dôvodu vel'kosti vykonávať s najmenej dvoma osobami.

UPOZORNENIE! Z dôvodu požadovaného použitia nástrojov/strojov sú bezpodmienečné remeselnícke znalosti.

Pri stropnej montáži je vhodný betónový strop alebo nosná drevená konštrukcia.

Pre montáž na podlahu je vhodný betónový základ alebo betónové platne s min. 50 x 50 x 5 cm (d x š x h).

Upozornenie: Ďalšie podmienky montáže musia byť preverené odborníkom na nosnosť a pevnosť.

Vhodný montážny materiál

Ak je montážna plocha nosná, musí sa vybrat' vhodný materiál na upevnenie.

• Hmoždinka ∅ 10/50 (13) a skrutka ST6 x 50 mm (14) pre betón a nosné murivo.
• Skrutka ST6 x 50 mm (14) pre nosnú konštrukciu drevených nosníkov.

Upozornenie: Ohľadom vhodných montážnych prostriedkoch pre podlahové a stropné uchytenie sa informujte v špecializovanej predajni.

Montáž

Namontovanie stropného držiaka

Dôležité: Oba stropné držiaky musia byť presne v jednom rade a vo vzdialenosti presne 288 cm (merané medzi vnútornými okrajmi oboch stropných držiakov) (obr. F).

1. Stropný držiak (11) umiestnite na požadované miesto a označte 2 protil'ahlé otvory (obr. B).
2. Na predznačených miestach vyvítajte odpovedajúcim nástrojom 2 otvory. Do každého otvoru vložte 1 hmoždinku (13) (obr. C).
3. Na príslušný stropný držiak (11) umiestnite gumenú platničku (10). Vložte 2 skrutky (14) cez príslušnú podložku (18) a l'ahko zaskrutkujte skrutky (14) do gumovej platničky, aby sa gumová platnička zafixovala (obr. D).

Upozornenie: Tento krok ul'ahčuje neskoršiu montáz stropného držiaka na strop.

1. Namontujte stropný držiak na strop (obr. E).
2. Namontujte druhý stropný držiak podl'a krokov 1 - 4.

Namontovanie podlahového držiaka

1. Spuste kolmicu olovnicou pre presnú pozíciu podlahového držiaka (12) (nie je v rozsahu dodávky). Označte odpovedajúce miesta a označte 2 protil'ahlé otvory (obr. G).
   Upozornenie: Podlahový držiak (12) sa musí nachádzať zvislo pod stropným držiakom (11).
2. Na predznačených miestach vyvítajte odpovedajúcim nástrojom 2 otvory. Do každého otvoru vložte 1 hmoždinku (obr. H).
3. Na príslušný podlahový držiak (12) umiestnite gumenú platničku (10). Vložte 2 skrutky (14) cez príslušnú podložku (18) a l'ahko zaskrutkujte skrutky (14) do gumovej platničky, aby sa gumová platnička zafixovala (obr. I).

Upozornenie: Tento krok ul'ahčuje neskoršie namontovanie podlahového držiaka na podlahu.

1. Namontujte podlahový držiak na podlahu.
2. Namontujte druhý podlahový držiak podľa krokov 1 - 4.

Dôležité: Oba podlahové držiaky musia byť presne v jednom rade a vo vzdialenosti presne 288 cm (merané medzi vnútornými okrajmi oboch montážnych platničiek).

Namontovanie rúrkového stojana

Máte 9 možností nastavenia, aby ste nastavili správnu dĺžku rúrkového stojana (obr. J).

1. Horný (1)/(2) a spodný rúrkový stojan (3) spojte vzájomne (obr. J).
2. Horný (1)/(2) a spodný rúrkový stojan (3) zafixujte s 2 skrutkami (15) a podložkami (18). Zafixujte príslušnú skrutku (15) maticou (16) a podložkou (18). Nakoniec umiestnite plastové kryty (17) na príslušnú maticu (obr. K).

Namontovanie rámu markízy

1. Zasuňte obidve rúrky hnacieho hriadel'a (4)/(5) do seba (obr. L). Aretačný kolík musí pritom viditel'ne a počutel'né zacvaknúť.
2. Ved'te hnaciu hriadel' (4 + 5) cez tunel rúrky v látke markízy (9).

Upozornenie: Dodržte, aby látka markízy (9) sa upevnila priamo na hnací hriadel' (4 + 5).

Upozornenie: Dodržte, aby spodný záhyb tunela (tunel so spúšťacou rúrkou) počas montáže smeroval vždy nahor (obr. L).

1. Vyrovnajte unášač (1a)/(2a) a hnací hriadel' (4 + 5) tak, aby sa otvor skrutky a drážka unášača vzájomne prekrývali (obr. M).
2. Vložte hnací hriadel' do príslušného unášača (1a)/(2a).

Upozornenie: Unášače (1a)/

(2a) sa musia nachádzať na oboch stranách kompletne v hnacom hriadeli.

1. Zafixujte látku markízy (9), ako aj hnací hriadel' pomocou skrutiek (19) a podložiek (20a) (obr. M).

Pripevnite rám markízy do držiaka

Dôležité: Montáž výrobku by sa mala z dôvodu vel'kosti vykonávať s najmenej dvoma osobami.

1. Umiestnite poistku (12a) do závitovej skrutky (3a) (obr. O).
2. Najprv vložte rám markízy do stropných držiakov (11).
3. Potom umiestnite závitovú skrutku do podlahového držiaka (12) (obr. O).
4. Zasuňte upínaciu tyčku (22) cez otvor závitovej skrutky (3a) a otáčajte ju, aby sa závitová skrutka pevne zamontovala do podlahového držiaka (obr. O).

Upozornenie: Dodržujte maximálnu dĺžku vytiahnutia (max.

5 cm) závitovej skrutky (3a).

1. Otočte poistku (12a) do podlahového držiaka (12) na zafixovanie závitovej skrutky (obr. O).

Upozornenie: Dbajte na to, že závitová skrutka (3a) sa smie vykrútiť max. 5 cm (obr. O).

1. Nakoniec zafixujte príslušný stropný držiak pomocou 2 skrutiek (19) a podložiek (20b) (obr. P).

Namontovanie spúšťacej rúrky

1. Odskrutkujte skrutku s ryhovanou hlavou (8b) a príslušnú maticu (8c) držiaka otočného ramena (8a) a nasad'te držiak nižšie pod kl'uku (obr. Q).

Upozornenie: Zabezpečte, že oba držiaky otočného ramena (8a) sú upevnené v rovnakej výške na rúrkovom stojane (cca 40 cm od spodného okraja horného rúrkového stojana až k spodnému okraju držiaka) (obr. Q).

1. Naskrutkujte späť otočné ramená do príslušného držiaka (8a) pomocou skrutky s ryhovanou hlavou (8b) a odpovedajúcou maticou (8c).

Upozornenie: Skrutka s ryhovanou hlavou (8b) pritom ukazuje smerom von.

1. Zasuňte obidve spúšťacie rúrky (6)/(7) do seba (obr. R).

2. Ved'te spúšťaciu rúrku (6 + 7) cez tunel spúšťacej rúrky v látke markízy (9) (obr. R).

3. Pripevnite otočné ramená (8) na spúšťaciu rúrku (6 + 7) pomocou ryhovanej skrutky s ryhovanou hlavou (21) (obr. S).

Použitie

Otáčaním kl'uky otvorte alebo zatvorte markízu.

Skladovanie, čistenie

Výrobok skladujte vždy na suchom a čistom mieste v temperovanej miestnosti.

DÔLEŽITÉ! Nikdy nečistit' drsnými čistiacimi prostriedkami.

Pokyny k likvidácii

Výrobok a obalový materiál zlikvidujte v súlade s aktuálnymi miestnymi predpismi. Obalový materiál, ako napr. fóliové vrecúško nepatrí do rúk detí. Obalový materiál uschovajte mimo dosahu detí.

Výrobky a obaly likvidujte ekologickým spôsobom.

Recyklačný kód slúži na označenia rôznych materiálov na navrátenie do obehu opätovného využitia.

Kód sa skladá z recyklačného symbolu - ktorý má odzrkadľovať zhodnotenie recyklačnýého obehu - a číslo označujúce materiál.

Pokyny k záruke a prie- behu servisu

Produkt bol vyrobený s maximálnou zodpovednosťou a v priebehu výroby bol neustále kontrolovaný. Na tento produkt máte tri roky záruku od dátumu kúpy produktu. Pokladničný lístok si odložte.

Záruka sa vzt'ahuje len na chyby materiálu a výrobné chyby a zaniká pri neodbornej manipulácii s produktom. Záruka nemá vplyv na Vaše zákonné práva, predovšetkým na práva vyplývajúce zo záruky.

V prípade reklamácie sa obráťte na nižšie uvedenú servisnú linku, alebo nám napíšte e-mail. Naši servisní zamestnanci sa s Vami dohodnú na d'alšom postupe a urýchlene vykona-jú všetky potrebné kroky. V každom prípade Vám poradíme osobne.

Záručná lehota sa nepredlžuje v dôsledku eventuálnych opráv na základe záruky, zákonného plnenia záruky alebo v dôsledku prejavu ochoty. To platí tiež pre vymenené alebo opravené diely.

Opravy vykonané po uplynutí záručnej lehoty sú spoplatnené.

IAN: 296717

SK Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]
