BEDIENUNGSANLEITUNG IAN 332809 FLORABEST

Klappen Sie vor dem Lesen die Seite mit den Abbordungen aus und machen Sie sich anschließend mit allen Funktionen des Anteis vertraut.

DE/AT/CH Aufbau- und Sicherheitshinweise Seite 41

IAN 352928_2007IAN 352928_2007

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

K 60 1 6n 6 5 20 2 73

Technische gegevens 33

Beoogd gebruik 33

Bestimmungsgemäße Verwendung 41

Sicherheitshinweise 42 - 43

Lebensgefahr 42

Verletzungsgefahr 42 - 43

Vermeidung von Sachschäden 43

Wichtige Informationen

vor der Montage 43 - 44

Geeignete Montagefläche 43 - 44

Geeignetes Montagematerial 44

Montage 44 - 47

Deckenhalterung montieren 44 - 45

Bodenhalterung montieren 45

Standrohre montieren 45

Markisengestell montieren 46

Markisengestell in der Halterung

befestigen 46 - 47

Ausfallarme und Fallrohr montieren ..... 47

Verwendung 47

Lagerung, Reinigung 47

Hinweise zur Entsorgung 47 - 48

Hinweise zur

Garantie und Serviceabwicklung 48

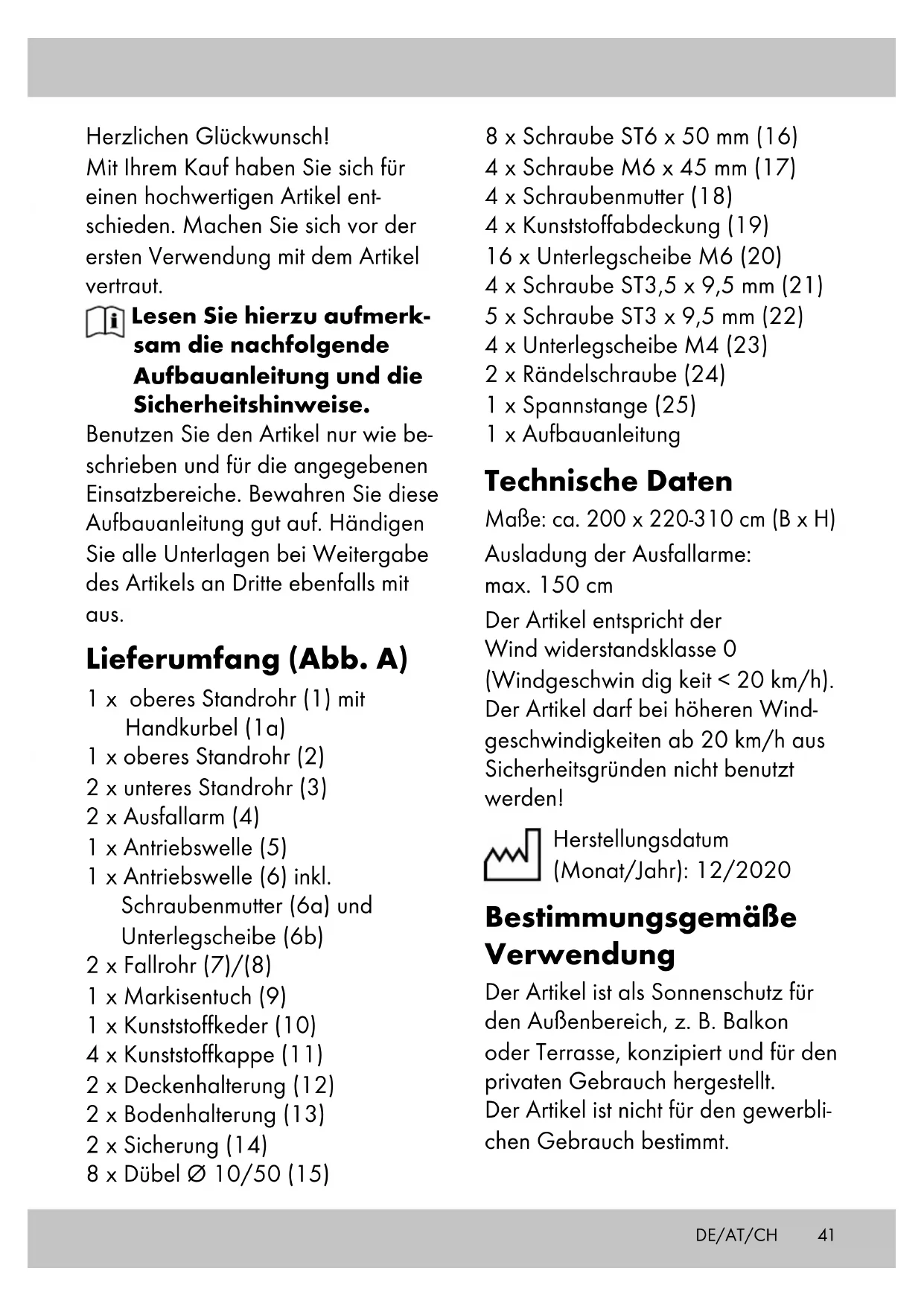

Congratulations!

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Aufbauanleitung und die Sicherheitshinweise.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Aufbauanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

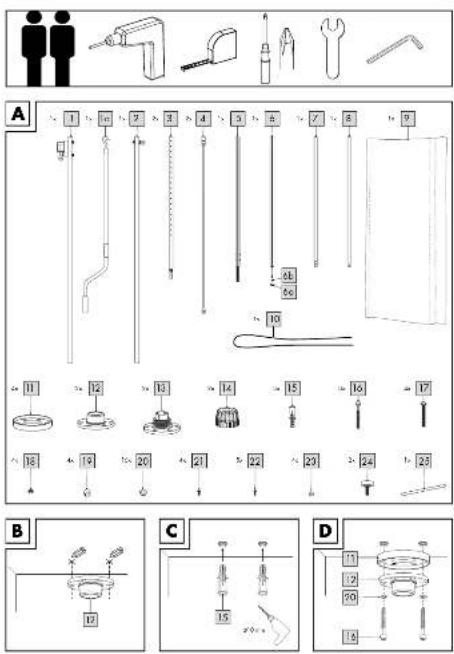

Lieferumfang (Abb. A)

1 x oberes Standrohr (1) mit Handkurbel (1a)

1 x oberes Standrohr (2)

2 x unteres Standrohr (3)

2 x Ausfallarm (4)

1 x Antriebswelle (5)

1 x Antriebswelle (6) inkl. Schraubenmutter (6a) und Unterlegscheibe (6b)

2 x Fallrohr (7)/(8)

1 x Markisentuch (9)

1 x Kunststoffkeder (10)

4 x Kunststoffkappe (11)

2 x Deckenhalterung (12)

2 x Bodenhalterung (13)

2 x Sicherung (14)

8 x Dübel ∅ 10/50 (15)

8 x Schraube ST6 x 50 mm (16)

4 x Schraube M6 x 45 mm (17)

4 x Schraubenmutter (18)

4 x Kunststoffabdeckung (19)

16 x Unterlegscheibe M6 (20)

4 x Schraube ST3,5 x 9,5 mm (21)

5 x Schraube ST3 x 9,5 mm (22)

4 x Unterlegscheibe M4 (23)

2 x Rändelschraube (24)

1 x Spannstange (25)

1 x Aufbauanleitung

Technische Daten

Maße: ca. 200 x 220-310 cm (B x H)

Ausladung der Ausfallarme:

max. 150 cm

Der Artikel entspricht der

Wind widerstandsklasse 0

(Windgeschwin dig keit < 20 km/h).

Der Artikel darf bei höheren Windgeschwindigkeiten ab 20 km/h aus

Sicherheitsgründen nicht benutzt werden!

Herstellungsdatum

(Monat/Jahr): 12/2020

Bestimmungsgemäße Verwendung

Der Artikel ist als Sonnenschutz für den Außenbereich, z. B. Balkon oder Terrasse, konzipiert und für den privaten Gebrauch hergestellt. Der Artikel ist nicht für den gewerblichen Gebrauch bestimmt.

Sicherheitshinweise

⚠ Lebensgefahr!

• Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.
• Der Artikel ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass sich Personen, insbesondere Kinder, nicht auf den Artikel stellen oder daran hochziehen. Der Artikel kann umfallen.
  • Die Höchstlast der nicht einfahrbaren Teile der Markise darf 15 kg nicht überschreiten!
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Achten Sie darauf, dass die Kunststoffkappen keine äußeren Beschädigungen aufzeigen. Defekte Kunststoffkappen müssen ausgetauscht werden.
• Bei Montage auf Balkonen oder nicht ebenerdig gelegenen Montageorten müssen die Boden- und Deckenhalterungen mit geeignetem Montagematerial verschraubt werden, um einen Absturz zu verhindern.

- Aufgrund bestehender Absturzgefahr ist eine ausreichende Sicherung durch Gurtzeug sicherzustellen.

⚠️ Verletzungsgefahr!

• Achten Sie beim Ein- und Ausfahren besonders auf Ihre Finger. Es besteht Verletzungsgefahr durch Quetschungen.
• Der Artikel darf nur unter Aufsicht von Erwachsenen und nicht als Spielzeug verwendet werden.
• Achten Sie vor der Benutzung des Artikels auf die richtige Stabilität.
• Kein offenes Feuer, Grills, Heizpilze in der Nähe des Artikels.
• Prüfen Sie vor jedem Gebrauch, dass alle Teile sachgerecht montiert wurden.
• Eine nicht korrekt durchgeführte Montage kann die Sicherheit und Funktion beeinträchtigen.
• Der Artikel darf nicht bei widrigen Wetterbedingungen wie starkem Wind, Regen oder Schnee verwendet werden.
• Einfahren des Artikels bei zu erwartenden Windgeschwindigkeiten ab 20 km/h (frischer Wind, größere Zweige und Bäume bewegen sich und Wind ist deutlich hörbar).

• Verwenden Sie den Artikel keinesfalls als Schutz bei Unwettern.

• Schließen Sie den Artikel bei auffrischendem Wind oder anderen widrigen Wetterbedingungen.

• Vergewissern Sie sich vor dem Öffnen und Schließen des Artikels, dass sich keine Personen oder Gegenstände im Öffnungs- bzw. Schließbereich aufhalten.
• Der Artikel bietet Schutz vor direkter Sonneneinstrahlung im Freien. Aufgrund von reflektierender UV-Strahlung darf auf angemessene Sonnenschutzmittel nicht verzichtet werden.
• Stellen Sie den Artikel auf einen ebenen, waagerechten Untergrund.
• Kontrollieren Sie regelmäßig den festen Sitz aller Schraubverbindungen!
• Keine Haftung für Unfälle, die durch Missachtung der o.g. Sicherheitshinweise oder durch unsachgemäße Handhabung entstehen.

Vermeidung von Sachschäden!

- Sichern Sie den Artikel bei extremen Wetterbedingungen, wie z. B. bei starkem Wind. Lagern Sie den Artikel in geschützten Räumen.

Wichtige Informationen vor der Montage

ACHTUNG! Wir empfehlen für einen optimalen Halt des Artikels eine Verschraubung der Boden- und Deckenhalterungen, insbesondere auf Balkonen oder nicht ebenerdig gelegenen Montageorten. Bei Nichtverschraubung des Artikels an Boden und Decke entfällt jegliche Haftung durch den Hersteller.

ACHTUNG! Bevor Sie mit der Montage des Artikels anfangen, messen Sie die Höhe zwischen Boden und Decke aus.

ACHTUNG! Die Montage des Artikels sollte aufgrund der Größe mit mindestens zwei Personen durchgeführt werden.

ACHTUNG! Aufgrund der erforderlichen Verwendung von Werkzeugen/Maschinen sind handwerkliche Kenntnisse unabdingbar.

Geeignete Montagefläche

Für die Deckenmontage ist eine Betondecke oder eine tragende Holzbalkenkonstruktion geeignet. Für die Bodenmontage ist ein Betonfundament oder Betonplatten von mind. 50 x 50 x 5 cm (L x B x T) geeignet.

Hinweis: Sollten Sie den Artikel an einer Holzbalkenkonstruktion befestigen, müssen Sie den Artikel daran fest verschrauben, da Holz seine Form temperatur- und feuchtigkeitsbedingt verändert. Informieren Sie sich bezüglich geeigneter Montagematerialien im Fachhandel.

Hinweis: Anderweitige Montagebeschaffenheiten müssen durch einen Fachbetrieb auf die Tragfähigkeit und Festigkeit überprüft werden.

Geeignetes Montage-material

Vor der Montage des Artikels muss das Montagematerial bestimmt werden.

Wenn die Montagefläche tragfähig ist, muss das entsprechend passende Montagematerial zum Befestigen ausgewählt werden.

Befestigungsmaterial:

• Dübel ∅ 10/50 (15) und Schraube ST6 x 50 mm (16) für Beton und tragendes Mauerwerk.
• Schraube ST6 x 50 mm (16) für tragende Holzbalkenkonstruktion.

Hinweis: Informieren Sie sich bezüglich geeigneter Montagematerialien für die Boden- und Deckenhalterung im Fachhandel.

Montage

Für die Montage des Artikels benötigen Sie folgende, nicht im Lieferumfang enthaltene, Werkzeuge: eine geeignete Bohrmaschine, ein Maßband, einen Kreuzschlitz-Schraubendreher, einen Schraubenschlüssel sowie einen Innensechskantschlüssel.

ACHTUNG! Aufgrund bestehender Absturzgefahr ist eine ausreichende Sicherung durch Gurtzeug sicherzu- stellen.

Hinweis: Wir empfehlen für einen optimalen Halt des Artikels eine Verschraubung der Boden- und Deckenhalterungen.

Deckenhalterung montieren

Wichtig: Beide Deckenhalterungen müssen genau auf einer Linie liegen und einen Abstand von genau 190 cm zueinander haben (gemessen zwischen den innenliegenden Bohrlöchern der beiden Deckenhalterungen) (Abb. E).

Positionieren Sie die Deckenhalterung (12) an der gewünschten Stelle und zeichnen Sie 2 sich gegenüberliegende Löcher vor (Abb. B).

1. Bohren Sie an den vorgezeichneten Stellen mit dem entsprechenden Werkzeug 2 Löcher. Stecken Sie in beide Löcher jeweils 1 Dübel (15) (Abb. C).

Hinweis: Verwenden Sie ggf. andere Dübel und Schrauben, wenn die Montagefläche dies erfordert.

1. Setzen Sie eine Kunststoffkappe (11) auf die jeweilige Deckenhalterung (12) und führen Sie 2 Schrauben (16) durch die jeweilige Unterlegscheibe (20) (Abb. D).
2. Montieren Sie die Deckenhalterung an der Decke.
3. Montieren Sie die zweite Deckenhalterung, wie in den Schritten 1-4 beschrieben.

Bodenhalterung montieren

1. Loten Sie die genaue Position der Bodenhalterung (13) mit einem Seil (nicht im Lieferumfang enthalten) aus. Markieren Sie die entsprechenden Stellen und zeichnen Sie 2 sich gegenüberliegende Löcher vor (Abb. F).

Hinweis: Die Bodenhalterung (13) muss sich senkrecht unter der Deckenhalterung (12) befinden.

1. Bohren Sie an den vorgezeichneten Stellen mit dem entsprechenden Werkzeug 2 Löcher. Stecken Sie in beide Löcher jeweils 1 Dübel (15) (Abb. G).

Hinweis: Verwenden Sie gegebenenfalls andere Dübel und Schrauben, wenn die Montagefläche dies erfordert.

1. Setzen Sie eine Kunststoffkappe (11) auf die jeweilige Bodenhalterung (13) und führen Sie 2 Schrauben (16) durch die jeweilige Unterlegschei be (20) (Abb. H).
2. Montieren Sie die Bodenhalterung am Boden.
3. Montieren Sie die zweite Bodenhalterung, wie in den Schritten 1-4 beschrieben.

Wichtig: Die Bodenhalterungen müssen genau auf einer Linie liegen und einen Abstand von genau 190 cm zueinander haben (gemessen zwischen den innenliegenden Bohrlöchern der beiden Bodenhalterungen).

Standrohre montieren (Abb. I)

Sie haben 18 Einstellmöglichkeiten, um die richtige Länge der Standrohre einzustellen.

1. Verbinden Sie jeweils das obere Standrohr (1)/(2) und das untere Standrohr (3) in passender Länge miteinander.
2. Fixieren Sie jeweils das obere Standrohr (1)/(2) und das untere Standrohr (3) mit 2 Schrauben (17) und Unterlegscheiben (20). Fixieren Sie die jeweilige Schraube (17) mit einer Schraubenmutter (18) und Unterlegscheibe (20). Setzen Sie abschließend die Kunststoffabdeckungen (19) auf die jeweilige Schraubenmutter.

Markisengestell montieren

1. Stecken Sie die beiden Antriebswellenrohre (5)/(6) ineinander (Abb. J).
2. Fixieren Sie die Antriebswelle (5 + 6) mit 4 Schrauben (22).
3. Stecken Sie die beiden Fallrohre (7)/(8) ineinander (Abb. J). Der Arretierknopf muss dabei sichtbar und hörbar einrasten.
4. Führen Sie den Kunststoffkeder (10) in den schmaleren Tunnel des Markisentuchs (9).
5. Schieben Sie das Markisentuch mit dem Kunststoffkeder, wie abgebildet, in die Antriebswelle (5 + 6).

Hinweis: Beachten Sie, dass die untere Tunnelfalte (Fallrohrtunnel) während der Montage stets nach oben zeigen muss.

1. Führen Sie das Fallrohr (7 + 8) in den Fallrohrtunnel im Markisentuch (9).

2. Stecken Sie das Ende der Antriebswelle (5) auf den Mitnehmer (2a) des Standrohrs (2) (Abb. K).

Hinweis: Der Mitnehmer (2a) muss sich komplett in der Antriebswelle (5) befinden.

1. Entfernen Sie die vormontierte Schraubenmutter (6a) und Unterlegscheibe (6b) von der Antriebswelle (6).

2. Stecken Sie das Ende der Antriebswelle (6) in das Standrohr (1). Befestigen Sie sie mithilfe der Schraubenmutter (6a) und Unterlegscheibe (6b) (Abb. K).

Hinweis: Achten Sie auf die korrekte Ausrichtung des Bolzens an der Antriebswelle (6).

1. Fixieren Sie die Antriebswelle (5) mit 1 Schraube (22) (Abb. K).

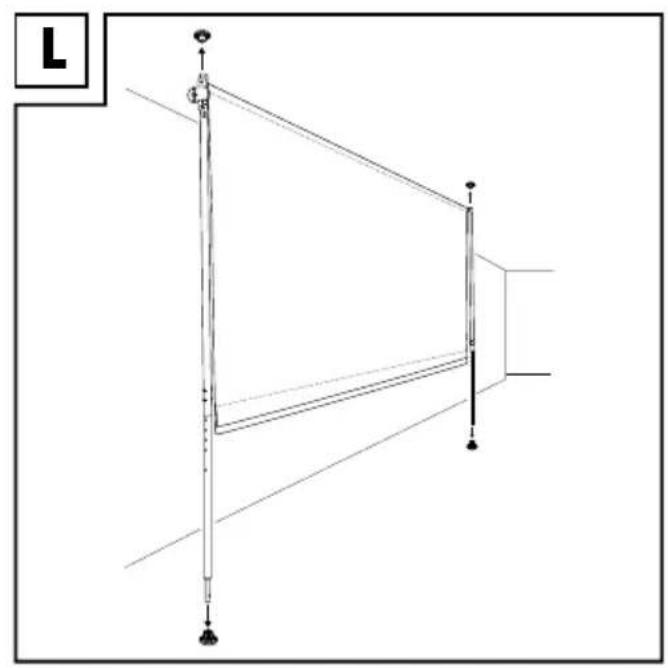

Markisengestell in der Halterung befestigen

Wichtig: Die Montage des Artikels sollte aufgrund der Größe mit mindestens zwei Personen durchgeführt werden.

1. Setzen Sie das Markisengestell zuerst in die Deckenhalterungen ein (Abb. L).
2. Setzen Sie die Sicherung (14) auf die Gewindespindel (3a) (Abb. M).
3. Stecken Sie die Spannstange (25) durch die Bohrung in der Gewindespindel (3a) und drehen Sie sie, um die Höhe des Standrohres zu verändern (Abb. M).

Hinweis: Beachten Sie die maxi-male Ausziehlänge (max. 5 cm) der Gewindespindel (3a).

1. Drehen Sie die Sicherung (14) auf die Bodenhalterung (13), um die Gewindespindel zu fixieren (Abb. M).

Hinweis: Achten Sie darauf, dass die Gewindespindel (3a) max.
5 cm herausgedreht werden darf (Abb. M).
5. Fixieren Sie abschließend die Standrohre an der jeweiligen Deckenhalterung mit 2 Schrauben (21) und Unterlegscheiben (23) (Abb. N).

Hinweis: Für eine leichtere Montage bohren Sie vor dem Fixieren der Standrohre jeweils zwei Löcher in die Deckenhalterungen vor.

Ausfallarme und Fallrohr montieren

1. Nehmen Sie sich jeweils einen Ausfallarm (4) und schrauben Sie die Rändelschraube (4a), die entsprechende Schraubenmutter (4b) sowie die Ausfallarmhalterung (4c) ab.
2. Stecken Sie die Ausfallarmhalterung (4c) auf ein Standrohr (1/2) (Abb. O).

Hinweis: Stellen Sie sicher, dass beide Ausfallarmhalterungen (4c) auf der gleichen Höhe an den Standrohren befestigt sind (ca. 40 cm von der Unterkante des oberen Standrohres bis zur Unterkante der Ausfallarmhalterung).

1. Schrauben Sie die Ausfallarme in der jeweiligen Ausfallarmhalterung (4c) mit der Rändelschraube (4a) und der entsprechenden Schraubenmutter (4b) fest.

Hinweis: Die Rändelschraube (4a) zeigt dabei nach außen.

1. Befestigen Sie die Ausfallarme (4) jeweils am Fallrohr (7 + 8) mit der Rändelschraube (24) (Abb. P).

Verwendung (Abb. Q)

1. Hängen Sie die Handkurbel (1a) in die Kurbelöse (1b) des oberen Standrohrs (1) ein.
2. Drehen Sie die Handkurbel (1a), um den Artikel zu öffnen oder zu schließen.
3. Entfernen Sie die Handkurbel (1a) nach jeder Verwendung und verwahren Sie sie sicher.

Lagerung, Reinigung

Lagern Sie den Artikel bei Nichtbe- nutzung immer trocken und sauber bei Raumtemperatur. Nur mit Wasser reinigen und an- schließend mit einem Reinigungstuch trockenwischen. WICHTIG! Nie mit scharfen Reinig- gungsmitteln reinigen. Lassen Sie den Artikel geöffnet trocknen.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehören nicht in Kinderhände.

Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Artikel und die Verpackung umweltscho- nend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungs kreislauf (Recycling). Der Code besteht aus dem Recyclingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung.

Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
