Produkttype	Udvendig solafskærmning (markise)
Mærke	Florabest
Model	IAN 332809
Dimensioner (bredde × højde)	ca. 200 × 220 - 310 cm
Armrækkevidde (maks.)	150 cm
Vindmodstandsklasse	0 (vind < 20 km/t)
Maksimal tilladt vindhastighed	20 km/t
Betjening	Manuel sving
Tilsigtet brug	Udvendig solbeskyttelse, privat brug (altan, terrasse)
Monteringsoverflade	Loft (beton eller træbjælke) og gulv (betonplade)
Medfølgende monteringsmateriale	Dyveler ∅10/50, skruer ST6x50, skruer M6x45, møtrikker, skiver, dæksler
Garanti	3 år (fra købsdato)
Vedligeholdelse	Rengør med rent vand og en blød klud, lufttørre
Opbevaring	Tørt, rent sted ved stuetemperatur
Montering	Kræver 2 personer, værktøj medfølger ikke (boremaskine, skruenøgle, skruetrækker)
Sikkerhedsinstruktioner	Må ikke bruges ved vind >20 km/t, lad ikke børn klatre, maks. belastning 15 kg på ikke-indtrækkelige dele
Medfølgende dele	2 øverste lodrette rør, 2 nederste lodrette rør, 2 udkørende arme, 2 drivaksler, 1 markisedug, 1 sving, beslag, dæksler, skruer
Dugmateriale	Ikke specificeret (sandsynligvis belagt polyester)
Vægt	Ikke specificeret (skønnet ~15-20 kg)
Produktionsdato	12/2020

Ofte stillede spørgsmål - IAN 332809 FLORABEST

Hvad er de nøjagtige dimensioner på Florabest IAN 332809 markisen?

Dimensionerne er ca. 200 cm bredde og en justerbar højde på 220 til 310 cm. Armlængden er maksimalt 150 cm.

Hvordan rengør jeg min udvendige markise?

Brug kun rent vand og en blød klud. Undgå aggressive rengøringsmidler. Lad markisen lufttørre efter rengøring.

Hvad er vindmodstanden på denne markise?

Markisen svarer til vindmodstandsklasse 0 og må ikke bruges, når vindhastigheden overstiger 20 km/t. Ved kraftig vind skal markisen lukkes.

Hvordan installerer jeg Florabest markisen?

Monteringen kræver to personer og værktøj, der ikke medfølger (boremaskine, skruenøgle, skruetrækker). Følg vejledningens trin: fastgør loftbeslag og gulvbeslag, monter de lodrette rør, saml rammen, og fastgør udkørende arme. Brug svinget til at åbne/lukke.

Er denne markise egnet til brug ved kysten?

Markisen er ikke specifikt designet til maritimt miljø. Saltluft kan fremskynde korrosion. Opbevar den et tørt sted og skyl den med ferskvand efter udsættelse for salt.

Hvad er den maksimale belastning, markisen kan tåle?

Den maksimale belastning på de ikke-indtrækkelige dele må ikke overstige 15 kg. Klat ikke på markisen og brug den ikke som legetøj.

Hvad gør jeg, hvis svinget er svært at dreje?

Kontroller, at udkørende arme ikke er blokeret, og at drivakslen er korrekt indsat. Hvis problemet fortsætter, smør let de bevægelige dele med et passende (ikke-aggressivt) produkt.

Kan jeg bruge denne markise om vinteren?

Det anbefales ikke at bruge markisen i sne eller ugunstige vejrforhold. Om vinteren opbevares den et tørt og beskyttet sted for at undgå skader.

Hvilke dele er inkluderet i leveringen?

Leveringen omfatter: 2 øverste lodrette rør (hvoraf det ene med sving), 2 nederste lodrette rør, 2 udkørende arme, 2 drivaksler, 1 markisedug, 1 sving, 2 loftbeslag, 2 gulvbeslag, skruer (dyveler, skruer, møtrikker, skiver, dæksler) og en monteringsvejledning.

Hvordan justerer jeg højden på de lodrette rør?

Du har 18 justeringsmuligheder. Forbind det øverste og nederste lodrette rør til den ønskede længde, og fastgør dem med de medfølgende skruer og møtrikker. Brug spændestangen til at justere højden ved gulvbeslagene.

BRUGSANVISNING IAN 332809 FLORABEST

Klap sizen med Illustrationsne og inden de lasser som og gør dig shefølgerda forralig med oile apparotets funktioner.

④ ⑤

DK Monterings og sikkerhedsanvisninger Side 17

Bestemmelsesmæssig brug 17

Sikkerhedsanvisninger 17 - 19

Livsfare 17-18

Fare for kvæstelser 18

Undgå tingsskader 19

Vigtige informationer inden montering ..... 19

Egnet monteringsflade 19

Egnet monteringsmateriale 19

Montering 19-22

Montering af loftsbeslag 20

Montering af gulvbeslag 20

Montering af rør 20

Montering af markisestativ 20 - 21

Fastgøring af markisestativ i holderen .... 21

Montering af udfaldsarme og faldrør ... 21 - 22

Brug 22

Opbevaring, rengøring 22

Henvisninger vedr. bortskaffelse 22

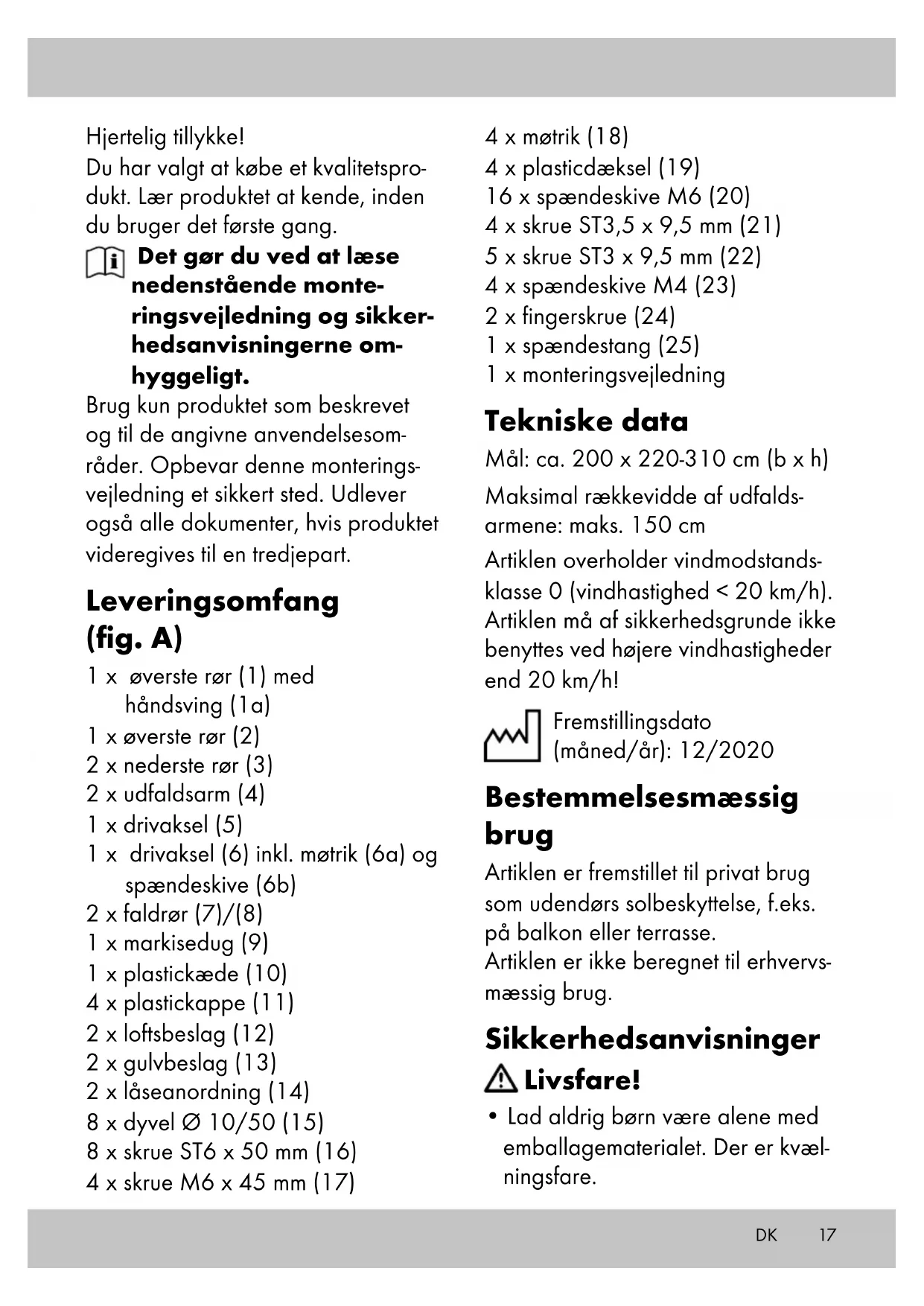

Du har valgt at købe et kvalitetsprodukt. Lær produktet at kende, inden du bruger det første gang.

Det gør du ved at læse nedenstående monteringsvejledning og sikkerhedsanvisningerne omhyggeligt.

Brug kun produktet som beskrevet og til de angivne anvendelsesområder. Opbevar denne monteringsvejledning et sikkert sted. Udlever også alle dokumenter, hvis produktet videregives til en tredjepart.

Leveringsomfang (fig. A)

1 x øverste rør (1) med håndsving (1a)
1 x øverste rør (2)
2 x nederste rør (3)
2 x udfaldsarm (4)
1 x drivaksel (5)
1 x drivaksel (6) inkl. møtrik (6a) og spændeskive (6b)
2 x faldrør (7)/(8)
1 x markisedug (9)
1 x plastickæde (10)
4 x plastickappe (11)
2 x loftsbeslag (12)
2 x gulvbeslag (13)
2 x låseanordning (14)
8 x dyvel ∅ 10/50 (15)
8 x skrue ST6 x 50 mm (16)
4 x skrue M6 x 45 mm (17)

4 x møtrik (18)
4 x plasticdæksel (19)
16 x spændeskive M6 (20)
4 x skrue ST3,5 x 9,5 mm (21)
5 x skrue ST3 x 9,5 mm (22)
4 x spændeskive M4 (23)
2 x fingerskrue (24)
1 x spændestang (25)
1 x monteringsvejledning

Tekniske data

Mål: ca. 200 x 220-310 cm (b x h)

Maksimal rækkevidde af udfaldsarmene: maks. 150 cm

Artiklen overholder vindmodstandsklasse 0 (vindhastighed < 20 km/h). Artiklen må af sikkerhedsgrunde ikke benyttes ved højere vindhastigheder end 20 km/h!

Fremstillingsdato (måned/år): 12/2020

Bestemmelsesmæssig brug

Artiklen er fremstillet til privat brug som udendørs solbeskyttelse, f.eks. på balkon eller terrasse.

Artiklen er ikke beregnet til erhvervs-mæssig brug.

Sikkerhedsanvisninger

Livsfare!

- Lad aldrig børn være alene med emballagematerialet. Der er kvælningsfare.

• Artiklen er ikke beregnet til at klatre på eller lege med!
  Sørg for, at personer, især børn, ikke står på artiklen eller løfter sig op i den. Artiklen kan vælte.
• Den maksimale belastning af de dele af markisen, der ikke kan køres ind, må ikke overskride 15 kg!
• Kontroller artiklen for skader og slitage inden hver brug. Artiklen må kun anvendes i fejlfri stand!
• Sørg for, at plastickapperne ikke har tegn på udvendige skader. Defekte plastickapper skal udskiftes.
• Ved montering på altaner eller monteringssteder, der ikke er i niveau med jorden, skal gulv- og loftsbeslagene skrues fast med egnet monteringsmateriale for at forhindre, at den falder ned.
• På grund af fare for at falde ned skal der sørges for tilstrækkelig sikring med en faldsele.

Fare for kvæstelser!

• Pas på fingrene, når artiklen køres ind og ud. Der er fare for kvæstelser.
• Artiklen må kun anvendes under opsyn af voksne og er ikke beregnet til brug som legetøj.
• Sørg for, at artiklen er stabil inden brug.
• Undgå åben ild, grill og terrassevarmere i nærheden af artiklen.

• Kontroller før hver brug, at alle dele er monteret korrekt.

• En ikke korrekt udført montering kan påvirke sikkerheden og funktionen.

• Artiklen må ikke anvendes under dårlige vejrforhold som kraftig vind, regn eller sne.
• Artiklen skal køres ind, hvis der ventes vindhastigheder over 20 km/h (hård vind, store grene og træer bevæger sig, og vinden kan tydeligt høres).
• Artiklen må ikke anvendes som læ i tordenvejr.
• Luk artiklen, hvis den blæser op eller i andre dårlige vejrforhold.
• Kontroller inden artiklen åbnes og lukkes, at der ikke er nogen personer eller genstande i åbnings- eller lukkeområdet.
• Artiklen beskytter mod direkte sollys i det fri. På grund af reflekterende UV-stråling må du ikke undlade at bruge passende solbeskyttelse.
• Stil artiklen på et jævnt, vandret underlag.
• Kontroller regelmæssigt, at alle skrueforbindelser sidder fast!
• Producenten hæfter ikke for ulykker, der opstår på grund af tilsidesættelse af ovenstående sikkerhedsanvisninger eller på grund af forkert håndtering.

⚠️ Undgå tingsskader!

- Fastgør artiklen under ekstreme vejrforhold, såsom ved stærke vindstød. Opbevar artiklen i beskyttede rum.

Vigtige informationer inden montering

ADVARSEL! Vi anbefaler at skrue gulv- og loftsbeslag fast for at sikre, at artiklen sidder optimalt fast, især på altaner eller på monteringsste- der, der ikke er i niveau med jorden. Hvis artiklen ikke er skruet fast til gulv og loft, bortfalder producentens erstatningsansvar.

ADVARSEL! Før du begynder at montere artiklen, skal du måle højden mellem gulv og loft.

ADVARSEL! Montering af artiklen bør på grund af størrelsen gennemføres af mindst to personer.

ADVARSEL! På grund af den nødvendige brug af værktøj/maskiner er håndværksmæssige færdigheder påkrævet.

Egnet monteringsflade

Et betonloft eller en bærende træbjælkekonstruktion egner sig til loftsmontering. Et betonfundament eller betonplader på min. 50 x 50 x 5 cm (l x b x d) egner sig til gulvmontering.

Bemærk: Hvis du skal fastgøre artiklen på en træbjælkekonstruktion, skal du skrue artiklen fast i denne, da træ ændrer form afhængigt af temperatur- og fugtighed. Spørg om egnede monteringsmaterialer i dit byggemarked.

Bemærk: Andre monteringsforhold skal kontrolleres for bæreevne og styrke af en fagmand.

Egnet monteringsmateriale

Monteringsmaterialet skal bestemmes inden montering af artiklen. Hvis monteringsfladen er bæredyg-tig, skal der vælges et passende monteringsmateriale til fastgøringen. Fastgøringsmateriale:

• Dyvel ∅ 10/50 (15) og skrue ST6 x 50 mm (16) til beton og bærende murværk.
• Skrue ST6 x 50 mm (16) til bærende træbjælkekonstruktion.

Bemærk: Spørg om egnede monteringsmaterialer til gulv- og loftsbeslag i dit byggemarked.

Montering

For at montere artiklen skal du bruge følgende værktøj, der ikke medfølger ved levering: en egnet boremaskine, et målebånd, en stjerneskruetrækker, en skruenøgle og en unbrakonøgle.

ADVARSEL! På grund af fare for at falde ned skal der sørges for tilstrækkelig sikring med en faldsele.

Bemærk: Vi anbefaler at skrue gulv- og loftsbeslag fast for at sikre, at artiklen sidder optimalt fast.

Montering af loftsbeslag

Vigtigt: Begge loftsbeslag skal være nøjagtigt på linje og have en indbyrdes afstand på nøjagtig 190 cm (målt mellem de indvendi- ge borehuller på de to loftsbeslag) (fig. E).

1. Bor 2 huller på de aftegnede steder med et passende værktøj. Stik 1 dyvel (15) i hvert hul (fig. C).

Bemærk: Anvend om nødvendigt andre dyvler og skruer, hvis monteringsstedet kræver det.

1. Sæt en plastickappe (11) på det pågældende loftsbeslag (12), og før de 2 skruer (16) igennem hver sin spændeskive (20) (fig. D).

2. Monter loftsbeslaget på loftet.

3. Monter det andet loftsbeslag som beskrevet i trin 1-4.

Montering af gulvbeslag

1. Find den nøjagtige placering af gulvbeslaget (13) med en lodsnor (medfølger ikke ved levering). Marker de relevante steder, og aftegn 2 huller over for hinanden (fig. F).

Bemærk: Gulvbeslaget (13) skal sidde lodret under loftsbeslaget (12).

1. Bor 2 huller på de aftegnede steder med et passende værktøj. Stik 1 dyvel (15) i hvert hul (fig. G).
   Bemærk: Anvend om nødvendigt andre dyvler og skruer, hvis monteringsstedet kræver det.
2. Sæt en plastickappe (11) på det pågældende gulvbeslag (13), og før de 2 skruer (16) igennem hver sin spændeskive (20) (fig. H).
3. Monter gulvbeslaget på gulvet.
4. Monter det andet gulvbeslag som beskrevet i trin 1-4.

Vigtigt: Gulvbeslagene skal være nøjagtigt på linje og have en indbyrdes afstand på nøjagtig 190 cm (målt mellem de indvendige borehuller på de to gulvbeslag).

Montering af rør (fig. I)

Du har 18 indstillingsmuligheder for at indstille den rigtige rørlængde.

1. Sæt det øverste (1)/(2) og det nederste rør (3) sammen i en passende længde.
2. Fastgør det øverste rør (1)/(2) og nederste rør (3) med 2 skruer (17) og spændeskiver (20). Fastgør den pågældende skrue (17) med en møtrik (18) og spændeskive (20). Sæt plasticafdækninger (19) på møtrikkerne til sidst.

Montering af markisestativ

1. Stik de to drivakselrør (5)/(6) ind i hinanden (fig. J).

2. Fastgør drivakslen (5 + 6) med 4 skruer (22).

3. Stik de to faldrør (7)/(8) ind i hinanden (fig. J). Låseknappen skal synligt og hørbart gå i hak.

4. Før plastickæden (10) ind i den smalle tunnel i markisedugen (9).
5. Skub markisedugen med plastickæden ind i drivakslen (5 + 6) som vist.

Bemærk: Vær opmærksom på, at den nederste tunnelfold (løbegang) hele tiden skal vende opad under monteringen.

1. Før faldrøret (7 + 8) igennem løbegangen i markisedugen (9).

2. Sæt enden af drivakslen (5) på rørets (2) medbringer (2a) (fig. K).

Bemærk: Medbringeren (2a) skal sidde helt inde i drivakslen (5).

1. Fjern de formonterede møtrikker (6a) og spændeskiven (6b) fra drivakslen (6).

2. Stik enden af drivakslen (6) ind i røret (1). Fastgør den ved hjælp af møtrikkerne (6a) og spændeskiven (6b) (fig. K).

Bemærk: Sørg for, at boltene vender rigtigt på drivakslen (6).

1. Fastgør drivakslen (5) med 1 skrue (22) (fig. K).

Fastgøring af markisestativ i holderen

Vigtigt: Montering af artiklen bør på grund af størrelsen gennemføres af mindst to personer.

1. Sæt først markisestativet i loftsbeslagene (fig. L).

2. Sæt låsen (14) på gevindspindelen (3a) (fig. M).

3. Stik spændestangen (25) igen- nem hullet i gevindspindelen (3a), og drej den for at ændre højden på røret (fig. M).

Bemærk: Overhold den maksimale udtrækningslængde (maks. 5 cm) for gevindspindelen (3a).

1. Skru låsen (14) fast på gulvbeslaget (13) for at fastgøre gevindspindelen (fig. M).

Bemærk: Vær opmærksom på, at gevindspindelen (3a) kun må skrues maks. 5 cm ud (fig. M).

1. Fastgør til sidst rørene på hvert loftsbeslag med 2 skruer (21) og spændeskiver (23) (fig. N).

Bemærk: For at gøre monteringen lettere kan du bore to huller i hvert loftsbeslag inden fastgøring af rørene.

Montering af udfaldsarme og faldrør

1. Tag en udfaldsarm (4) ad gan-gen, og skru fingerskrue (4a), tilhørende møtrik (4b) og udfalds-armholder (4c) af.
2. Sæt udfaldsarmens holder (4c) på et rør (1/2) (fig. O).

Bemærk: Kontroller, at begge udfaldsarmholdere (4c) er fastgjort i samme højde på rørene (ca. 40 cm fra underkanten af øverste rør til underkanten af udfaldsarmholderen).

1. Skru udfaldsarmene fast i hver sin udfaldsarmholder (4c) med fingerskruen (4a) og de tilhørende møtrikker (4b).
   Bemærk: Fingerskruen (4a) skal vende udad.
2. Fastgør udfaldsarmene (4) på faldrøret (7 + 8) med fingerskruen (24) (fig. P).

Brug (fig. Q)

1. Hæng et håndsving (1a) i øsknen (1b) på det øverste rør (1).
2. Drej håndsvinget (1a) for at åbne eller lukke artiklen.
3. Fjern håndsvinget (1a) efter hver brug, og opbevar det et sikkert sted.

Opbevaring, rengøring

Opbevar altid artiklen tør og ren ved stuetemperatur, når den ikke er i brug.

Rengør kun med vand, og tør efter med et viskestykke.

VIGTIGT! Må aldrig rengøres med skrappe rengøringsmidler.

Lad artiklen tørre, mens den er åben.

Henvisninger vedr. bortskaffelse

Bortskaf artikel og emballage i overensstemmelse med lokalt gældende forskrifter. Emballagematerialer som f.eks. plastposer hører ikke hjemme i børnehænder. Opbevar emballagen utilgængeligt for børn.

Bortskaf produkter og emballage miljørigtigt.

Genbrugskoden anvendes til mærkning af forskellige materialer med henblik på genvinding. Koden består af genbrugssymbolet – som afspejler genvindingskredsløbet – og et nummer, der kendetegner materialet.

Oplysninger om garanti og servicehändtering

Produktet er fremstillet med største omhu og under vedvarende kontrol.

Der ydes en garanti på tre år fra købsdatoen på dette produkt. Opbevar venligst kvitteringen fra købet.

Garantien gælder kun for materia- le- og fabrikationsfejl og bortfalder ved misbrug eller uhensigtsmæssig anvendelse.

Deres lovpligtige rettigheder, særligt garantikrav, begrænses ikke af denne garanti.

Ved eventuelle klager bedes du henvende dig til nedenstående service-hotline eller tage kontakt til os via e-mail. Medarbejderne i vores kundetjeneste vil så aftale den videre fremgangsmåde med dig. Vi vil under alle omstændigheder rådgive dig personlig.

Garantiperioden forlænges ikke ved eventuelle reparationer inden for garantien eller ved kulance.

Dette gælder også for udskiftede og reparerede dele. Efter udløb af garantien er forefaldende reparationer forbundet med omkostninger.

IAN: 352928_2007

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

Félicitations !
