MODE D'EMPLOI IAN 332809 FLORABEST

Cépluz la page avec les illustrations sont le lecture et informées une seule sujet des forcêts de l'appereil.

M. (II)

FR/BE Consignes de montage et de sécurité Page 24

NL/BE Montage-en vertigheistias Pagino 33

Étendue de la livraison 24

Caractéristiques techniques 24

Utilisation conforme à sa destination 24

Consignes de sécurité 25 - 26

Danger de mort 25

Risque de blessure 25 - 26

Éviter les dommages matériels 26

Informations importantes avant

le montage 26 - 27

Surface de montage adaptée ..... 26 - 27

Matériel de montage approprié 27

Montage 27-30

Montage du support de plafond ..... 27

Montage du support au sol 28

Montage des tubes verticaux 28

Montage de l'armature du store .... 28 - 29

Fixation de l'armature du store dans le support 29

Montage du bras de sortie et du tube de descente 29 - 30

Utilisation 30

Stockage, nettoyage 30

Mise au rebut 30

Indications concernant la garantie et

le service après-vente 31 - 32

DK

Leveringsomfang 17

Tekniske data 17

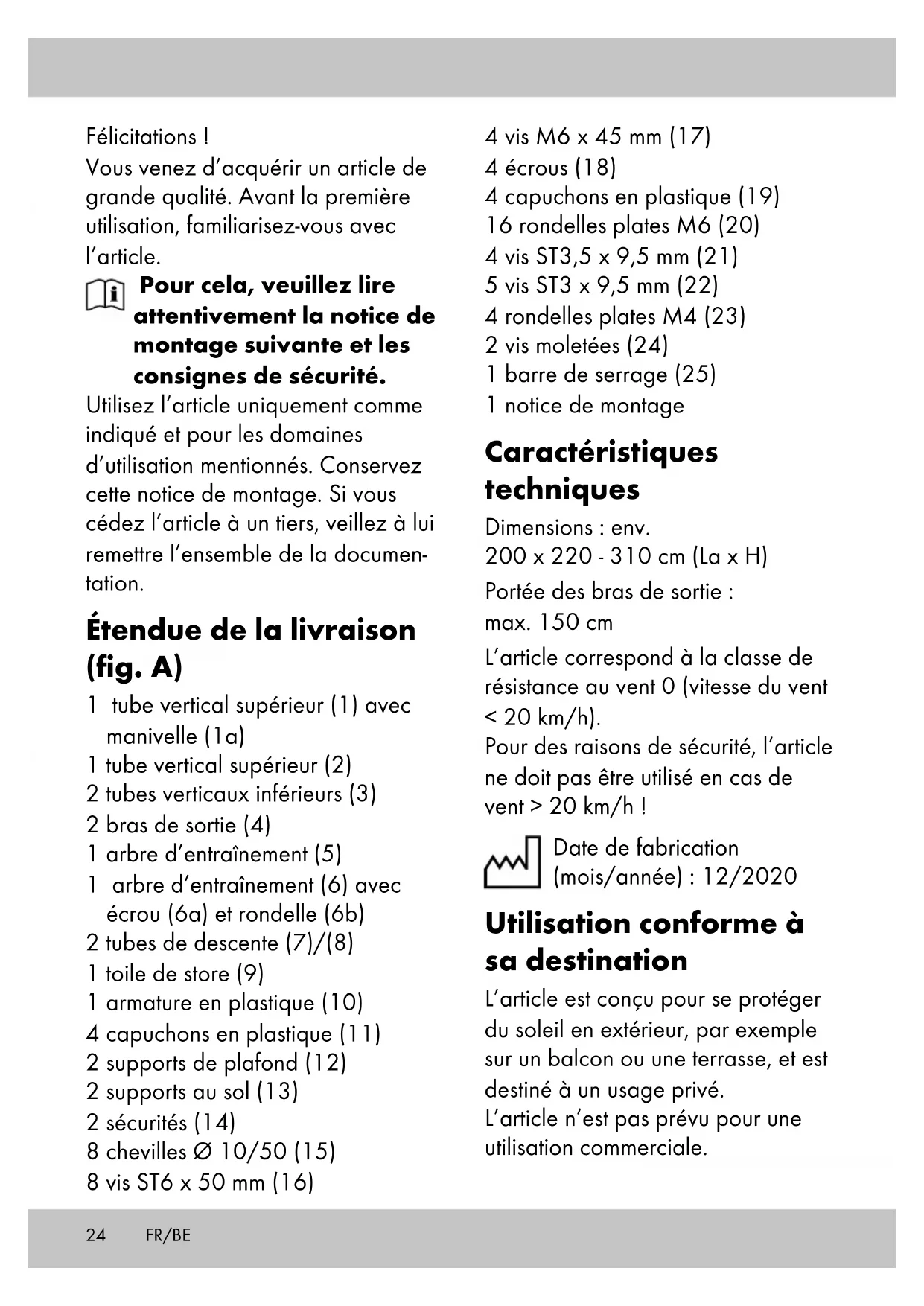

Vous venez d'acquérir un article de grande qualité. Avant la première utilisation, familiarisez-vous avec l'article.

Pour cela, veuillez lire attentivement la notice de montage suivante et les consignes de sécurité.

Utilisez l'article uniquement comme indiqué et pour les domaines d'utilisation mentionnés. Conservez cette notice de montage. Si vous cédez l'article à un tiers, veillez à lui remettre l'ensemble de la documentation.

Étendue de la livraison (fig. A)

1 tube vertical supérieur (1) avec manivelle (1a)

1 tube vertical supérieur (2)

2 tubes verticaux inférieurs (3)

2 bras de sortie (4)

1 arbre d'entraînement (5)

1 arbre d'entraînement (6) avec écrou (6a) et rondelle (6b)

1 armature en plastique (10)

4 capuchons en plastique (11)

2 supports de plafond (12)

2 supports au sol (13)

2 sécurité (14)

8 chevilles ∅ 10/50 (15)

8 vis ST6 x 50 mm (16)

4 vis M6 x 45 mm (17)

4 écrous (18)

4 capuchons en plastique (19)

16 rondelles plates M6 (20)

4 vis ST3,5 × 9,5 mm (21)

5 vis ST3 x 9,5 mm (22)

4 rondelles plates M4 (23)

2 vis moletées (24)

1 barre de serrage (25)

1 notice de montage

Caractéristiques techniques

Dimensions : env.

200 × 220 - 310 cm (La × H)

Portée des bras de sortie :

max. 150 cm

L'article correspond à la classe de résistance au vent 0 (vitesse du vent < 20 km/h).

Pour des raisons de sécurité, l'article ne doit pas être utilisé en cas de vent > 20 km/h !

Date de fabrication

(mois/année) : 12/2020

Utilisation conforme à sa destination

L'article est conçu pour se protéger du soleil en extérieur, par exemple sur un balcon ou une terrasse, et est destiné à un usage privé.

L'article n'est pas prévu pour une utilisation commerciale.

Consignes de sécurité

⚠️ Danger de mort !

• Ne laissez jamais les enfants sans surveillance avec le matériel d'emballage. Il existe des dangers de suffocation.
• L'article n'est ni un jouet, ni un appareil pour l'escalade! Assurez-vous que personne, en particulier les enfants, ne monte ou se hisse sur l'article. L'article risque de se renverser.
• La charge maximale des parties non rétractables du store ne doit pas dépasser 15 kg !
• Avant chaque utilisation, vérifiez que l'article n'est pas endommagé ou usé. L'article ne doit être utilisé qu'en parfait état !
• Veillez à ce que les capuchons en plastique ne présentent aucun dommage externe. Les capuchons en plastique défectueux doivent être remplacés.
• Pour l'installation sur un balcon ou à des endroits n'étant pas au niveau du sol, les supports au sol et de plafond doivent être vissés avec un matériel de montage approprié afin d'éviter toute chute.
• En raison du risque de chute, le port d'un harnais est indispensable pour assurer une sécurité adéquate.

Risque de blessure!

• Faites attention à vos doigts lors de l'ouverture et de la fermeture. Il existe un risque de blessure par écrasement.
• L'article ne doit être utilisé que sous la surveillance d'adultes et non pas comme un jouet.
• Avant d'utiliser l'article, veillez à une bonne stabilité.
• Pas de feu ouvert, de barbecue ou de chauffage de terrasse à proximité de l'article.
• Avant chaque utilisation, vérifiez que toutes les pièces ont été correctement assemblées.
• Un montage réalisé de manière incorrecte peut compromettre la sécurité et le bon fonctionnement.
• L'article ne doit pas être utilisé dans des conditions météorologiques défavorables telles que le vent fort, la pluie ou la neige.
• Fermeture de l'article à des vitesses de vent attendues supérieures à 20 km/h (vent fort, branches et arbres plus gros en mouvement et vent clairement audible).
• N'utilisez pas l'article pour vous protéger en cas de tempête.

• Fermez l'article en cas de vent fort ou d'autres conditions météorologiques défavorables.

• Avant d'ouvrir et de fermer l'article, assurez-vous qu'il n'y a aucune personne ou objet dans la zone d'ouverture ou de fermeture.

• L'article offre une protection contre les rayons directs du soleil en extérieur. En raison du rayonnement UV réfléchissant, il convient de ne pas renoncer à des protections solaires appropriées.
• Placez l'article sur une surface plane et horizontale.
• Contrôlez régulièrement la bonne fixation de tous les raccords vissés !
• Aucune responsabilité n'est engagée pour les accidents résultant du non-respect des consignes de sécurité susmentionnées ou d'une manipulation non conforme.

⚠ Éviter les dommages matériels !

- Sécurisez l'article en cas de conditions météorologiques extrêmes, par exemple en cas de vent fort. Stockez l'article dans des endroits protégés.

Informations impor- tantes avant le montage

ATTENTION ! Nous recommandons de visser les supports au sol et de plafond, en particulier sur les balcons ou les lieux de montage n'étant pas au niveau du sol, afin d'assurer la fixation optimale de l'article. Si l'article n'est pas vissé au sol ou au plafond, le fabricant n'est pas responsable des dommages subis.

ATTENTION ! Avant de commen- cer le montage de l'article, mesurez la hauteur entre le sol et le plafond.

ATTENTION ! En raison de ses dimensions, l'article doit être assemblé par au moins deux personnes.

ATTENTION ! En raison de l'utilisation nécessaire d'outils/de machines, des connaissances manuelles sont indispensables.

Surface de montage adaptée

Un plafond en béton ou une poutre porteuse en bois sont des surfaces adaptées à la fixation au plafond. Des fondations en béton ou des dalles en béton d'au moins 50 x 50 x 5 cm (L x La x P) sont des surfaces adaptées à la fixation au sol.

Remarque : si vous fixez l'article à une poutre en bois, vous devez bien le visser, car le bois change de forme avec la température et l'humidité.

Veuillez contacter votre revendeur spécialisé pour obtenir des informations sur le matériel de montage approprié.

Remarque : toute autre condition de montage doit être vérifiée par une entreprise spécialisée pour s'assurer de la capacité de charge et de la solidité.

Matériel de montage approprié

Avant le montage de l'article, le matériel de montage doit être identifié. Si la surface de montage est portante, il faut choisir pour la fixation le matériel de montage approprié.

Matériel de fixation :

• Chevilles ∅ 10/50 (15) et vis ST6 x 50 mm (16) pour béton et maçonnerie porteuse.
• Vis ST6 x 50 mm (16) pour poutre porteuse en bois.

Remarque : veuillez contacter votre revendeur spécialisé pour obtenir des informations sur le matériel de montage approprié pour le support au sol et de plafond.

Montage

Pour le montage de l'article, vous avez besoin des outils suivants, non compris dans l'étendue de la livraison : une perceuse appropriée, un ruban à mesurer, un tournevis cruciforme, une clé ainsi qu'une clé hexagonale.

ATTENTION ! En raison du risque de chute, le port d'un harnais est indispensable pour assurer une sécurité adéquate.

Remarque : nous recommandons de visser les supports au sol et de plafond, afin d'assurer la fixation optimale de l'article.

Montage du support de plafond

Important : les deux supports de plafond doivent être parfaitement alignés et espacés d'exactement 190 cm (mesurés entre les trous intérieurs des deux supports de plafond) (fig. E).

Placez le support de plafond (12) dans la position souhaitée et marquez 2 trous opposés (fig. B).

1. Percez 2 trous aux emplacements marqués avec l'outil adapté. Insérez 1 cheville (15) dans chacun des deux trous (fig. C).

Remarque : si nécessaire, utilisez d'autres chevilles et vis si la surface de montage l'exige.

1. Placez un capuchon en plastique (11) sur le support de plafond correspondant (12) et insérez 2 vis (16) à travers la rondelle correspondante (20) (fig. D).

2. Montez le support de plafond au plafond.

3. Montez le deuxième support de plafond comme décrit aux étapes 1 - 4.

Montage du support au sol

1. Déterminez la position exacte du support au sol (13) à l'aide d'un câble (non compris dans l'étendue de la livraison). Repérez les emplacements appropriés et marquez 2 trous opposés (fig. F).

Remarque : le support au sol (13) doit être placé verticalement au support de plafond (12).

1. Percez 2 trous aux emplacements marqués avec l'outil adapté. Insérez 1 cheville (15) dans chacun des deux trous (fig. G).

Remarque : si nécessaire, utilisez d'autres chevilles et vis si la surface de montage l'exige.

1. Placez un capuchon en plastique (11) sur le support au sol correspondant (13) et insérez 2 vis (16) à travers la rondelle correspondante (20) (fig. H).

2. Montez le support au sol sur le sol.

3. Montez le deuxième support au sol comme décrit aux étapes 1 - 4.

Important : les deux supports au sol doivent être parfaitement alignés et espacés d'exactement 190 cm (mesurés entre les trous intérieurs des deux supports au sol).

Montage des tubes verticaux (fig. I)

Vous disposez de 18 possibilités de réglage pour régler la longueur adéquate des tubes verticaux.

1. Raccordez le tube vertical supérieur (1)/(2) et le tube vertical inférieur (3) ensemble à la longueur appropriée.
2. Fixez le tube vertical supérieur (1)/(2) et le tube vertical inférieur (3) avec 2 vis (17) et des rondelles (20). Fixez la vis correspondante (17) avec un écrou (18) et une rondelle (20). Enfin, placez les capuchons en plastique (19) sur les écrous correspondants.

Montage de l'armature du store

1. Insérez les deux tubes de l'arbre d'entraînement (5)/(6) l'un dans l'autre (fig. J).
2. Fixez l'arbre d'entraînement (5 + 6) avec 4 vis (22).
3. Insérez les deux tubes de descente (7)/(8) l'un dans l'autre (fig. J). Le bouton de verrouillage doit s'enclencher de manière visible et audible.
4. Insérez l'armature en plastique (10) dans le tunnel plus étroit de la toile du store (9).
5. Glissez la toile du store avec l'armature en plastique dans l'arbre d'entraînement (5 + 6) comme indiqué.

Remarque : notez que le pli inférieur du passage (passage tubulaire descendant) doit toujours être orienté vers le haut pendant l'installation.

1. Insérez le tube de descente (7 + 8) dans le passage tubulaire descendant de la toile du store (9).
2. Insérez l'extrémité de l'arbre d'entraînement (5) sur le dispositif d'entraînement (2a) du tube vertical (2) (fig. K).

Remarque : le dispositif d'entraînement (2a) doit se trouver entièrement dans l'arbre d'entraînement (5).

1. Enlevez les vis (6a) et les rondelles (6b) prémontées de l'arbre d'entraînement (6).
2. Insérez l'extrémité de l'arbre d'entraînement (6) dans le tube vertical (1). Fixez-la à l'aide des écrous (6a) et des rondelles (6b) (fig. K).

Remarque : veillez à ce que le boulon sur l'arbre d'entraînement (6) soit orienté dans le bon sens.

1. Fixez l'arbre d'entraînement (5) avec 1 vis (22) (fig. K).

Fixation de l'armature du store dans le support

Important : en raison de ses dimensions, l'article doit être assemblé par au moins deux personnes.

1. Insérez d'abord l'armature du store dans les supports de pla-fond (fig. L).

2. Placez la sécurité (14) sur la tige filetée (3a) (fig. M).

3. Insérez la barre de serrage (25) dans le trou de la tige filetée (3a) et faites-la tourner pour modifier la hauteur du tube vertical (fig. M).

Remarque : respectez la longueur de course maximale (max. 5 cm) de la tige filetée (3a).
4. Tournez la sécurité (14) sur le support au sol (13) pour fixer la tige filetée (fig. M).

Remarque : veillez à ce que la tige filetée (3a) ne puisse pas être dévissée de plus de 5 cm (fig. M).

Remarque : veillez à ce que la tige filetée (3a) ne puisse pas être dévissée de plus de 5 cm (fig. M).

1. Pour finir, fixez le tube vertical au support de plafond correspondant avec 2 vis (21) et des rondelles (23) (fig. N).

Remarque : pour faciliter le montage, percez deux trous dans les supports de plafond avant de fixer les tubes verticaux.

Montage du bras de sortie et du tube de descente

1. Prenez chaque bras de sortie (4) et dévissez la vis moletée (4a), l'écrou correspondant (4b) et le support du bras de sortie (4c).
2. Insérez le support de bras de sortie (4c) sur un tube vertical (1/2) (fig. O).

Remarque : veillez à ce que les deux supports de bras de sortie (4c) soient fixés sur les tubes verticaux à la même hauteur (env. 40 cm du bord inférieur du tube vertical supérieur jusqu'au bord inférieur du bras de sortie).

1. Vissez bien les bras de sortie dans le support correspondant (4c) à l'aide de la vis moletée (4a) et de l'écrou correspondant (4b).

Remarque : la vis moletée (4a) pointe vers l'extérieur.

1. Fixez les bras de sortie (4) sur le tube de descente (7 + 8) à l'aide de la vis moletée (24) (fig. P).

Utilisation (fig. Q)

1. Accrochez la manivelle (1a) dans l'anneau de la manivelle (1b) du tube vertical supérieur (1).
2. Tournez la manivelle (1a) pour ouvrir ou fermer l'article.
3. Retirez la manivelle (1a) après chaque utilisation et rangez-la en lieu sûr.

Stockage, nettoyage

Lorsque vous n'utilisez pas l'article, rangez-le toujours dans un endroit sec et propre à une température ambiante.

Nettoyez uniquement avec de l'eau puis essuyez avec un chiffon de nettoyage.

IMPORTANT ! Ne lavez jamais avec des produits de nettoyage agressifs.

Laissez sécher l'article ouvert.

Mise au rebut

Éliminez l'article et le matériel d'emballage conformément aux directives locales en vigueur. Le matériel d'emballage tel que les sachets en plastique par exemple ne doivent pas arriver dans les mains des enfants. Conservez le matériel d'emballage hors de portée des enfants.

Ce produit est recyclable. Il est soumis à la responsabilité élargie du fabricant et est collecté séparément.

Éliminez les produits et les emballages dans le respect de l'environnement.

Le code de recyclage est utilisé pour identifier les différents matériaux pour le retour dans le circuit de recyclage.

Le code se compose du symbole de recyclage, qui doit correspondre au circuit de recyclage, et d'un numéro identifiant le matériau.

Indications concernant la garantie et le service après-vente

Le produit a été fabriqué avec le plus grand soin et sous un contrôle permanent. Vous avez sur ce produit une garantie de trois ans à partir de la date d'achat. Conservez le ticket de caisse. La garantie est uniquement valable pour les défauts de matériaux et de fabrication, elle perd sa validité en cas de manie-ment incorrect ou non conforme. Vos droits légaux, tout particulièrement les droits relatifs à la garantie, ne sont pas limitées par cette garantie. En cas d'éventuelles réclamations, veuillez vous adresser à la hotline de garantie indiquée ci-dessous ou nous contacter par e-mail. Nos employés du service client vous indiqueront la marche à suivre le plus rapidement possible. Nous vous renseignerons personnellement dans tous les cas.

La période de garantie n'est pas prolongée par d'éventuelles répara-tions sous la garantie, les garanties implicites ou le remboursement. Ceci s'applique également aux pièces remplacées et réparées. Les répa-rations nécessaires sont à la charge de l'acheteur à la fin de la période de garantie.

Article L217-16 du Code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.

Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-12 du Code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 1er alinéa du Code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

IAN : 352928_2007

BE Service Belgique

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail : [e-mail]

Gefeliciteerd!
