GEBRUIKSAANWIJZING IAN 332809 FLORABEST

Klap voor het lezen de pagina met de afbeeldingen open en maal, u vervolgens vertrouwd met alle functies van het apparact.

HC M 54

Veiligheidstips 34 - 35

Levensgevaar 34

Kans op lichamelijk letsel 34 - 35

Voorkomen van materiële schade 35

Belangrijke informatie voor

de montage 35 - 36

Geschikt montageoppervlak 35

Geschikt montagemateriaal 36

Montage 36-39

Plafondsteun monteren 36

Bodemsteun monteren 36 - 37

Standbuizen monteren 37

Zonneschermconstructie monteren ... 37 - 38

Zonneschermconstructie in de steun vastzetten 38

Uitvalarmen en valbuis monteren ... 38 - 39

Gebruik 39

Opslag, reiniging 39

Afvalverwerking 39

Opmerkingen over garantie en

serviceafhandeling 39-40

DE AT CH

Lieferumfang 41

Technische Daten 41

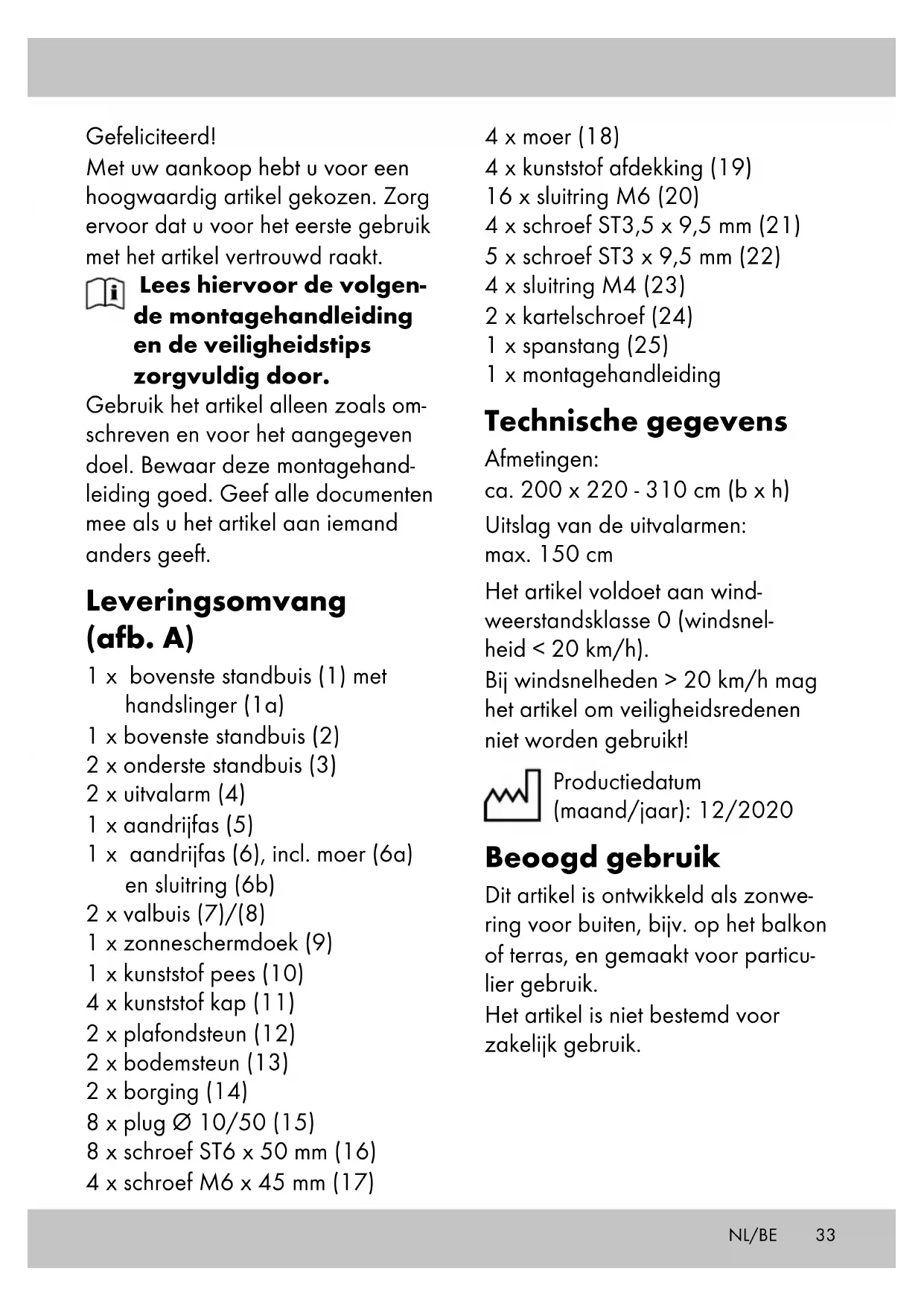

Met uw aankoop hebt u voor een hoogwaardig artikel gekozen. Zorg ervoor dat u voor het eerste gebruik met het artikel vertrouwd raakt.

Lees hiervoor de volgen- de montagehandleiding en de veiligheidstips zorgvuldig door.

Gebruik het artikel alleen zoals omschreven en voor het aangegeven doel. Bewaar deze montagehandleiding goed. Geef alle documenten mee als u het artikel aan iemand anders geeft.

1 x bovenste standbuis (1) met handslinger (1a)
1 x bovenste standbuis (2)
2 x onderste standbuis (3)
2 x uitvalarm (4)
1 x aandrijfas (5)
1 x aandrijfas (6), incl. moer (6a) en sluitring (6b)
2 x valbuis (7)/(8)
1 x zonneschermdoek (9)
1 x kunststof pees (10)
4 x kunststof kap (11)
2 x plafondsteun (12)
2 x bodemsteun (13)
2 x borging (14)
8 x plug ∅ 10/50 (15)
8 x schroef ST6 x 50 mm (16)
4 x schroef M6 x 45 mm (17)

4 x moer (18)
4 x kunststof afdekking (19)
16 x sluitring M6 (20)
4 x schroef ST3,5 x 9,5 mm (21)
5 x schroef ST3 x 9,5 mm (22)
4 x sluitring M4 (23)
2 x kartelschroef (24)
1 x spanstang (25)
1 x montagehandleiding

Technische gegevens

Afmetingen:

ca. 200 x 220 - 310 cm (b x h)

Uitslag van de uitvalarmen:

max. 150 cm

Het artikel voldoet aan windweerstandsklasse 0 (windsnelheid < 20 km/h).

Bij windsnelheden > 20 km/h mag het artikel om veiligheidsredenen niet worden gebruikt!

Productiedatum

(maand/jaar): 12/2020

Beoogd gebruik

Dit artikel is ontwikkeld als zonweering voor buiten, bijv. op het balkon of terras, en gemaakt voor particulier gebruik.

Het artikel is niet bestemd voor zakelijk gebruik.

Veiligheidstips

⚠️ Levensgevaar!

• Laat kinderen nooit zonder toezicht alleen met het verpakkingsmateriaal. Er bestaat verstikkingsgevaar.
• Het artikel is geen klim- of speel-toestel! Zorg ervoor dat niemand, in het bijzonder kinderen, op het artikel gaat staan of zich eraan omhoogtrekt. Het artikel kan omvallen.
• De maximale belasting van de niet-inschuifbare onderdelen van het zonnescherm mag niet hoger zijn dan 15 kg!
• Controleer het artikel voor elk gebruik op beschadigingen of slijtage. Het artikel mag alleen in goede staat worden gebruikt!
• Let erop dat de kunststof kappen geen uitwendige beschadigingen vertonen. Defecte kunststof kappen moeten worden vervangen.
• Bij de montage op balkons of niet gelijkvloers gelegen montageplaatsen moeten de bodem- en plafondsteunen met geschikt montagemateriaal worden vastgeschroefd om een val te voorkomen.
• Vanwege het bestaande valgevaar moet u ervoor zorgen dat u met een gordel voldoende bent gezekerd.

⚠️ Kans op lichamelijk letsel!

• Let bij het in- en uitschuiven met name op uw vingers. Er bestaat een kans op lichamelijk letsel door beknelling.
• Het artikel mag alleen worden gebruikt onder toezicht van volwassenen en mag niet worden gebruikt als speelobject.
• Let er voordat u het artikel gebruikt op of dit voldoende stabiliteit biedt.
• Gebruik geen open vuur, barbecues of terrasverwarmers in de buurt van het artikel.
• Controleer voor elk gebruik of alle onderdelen juist zijn gemonteerd.
• Een onjuist uitgevoerde montage kan de veiligheid en werking beïnvloeden.
• Het artikel mag niet in ongunstige weersomstandigheden zoals harde wind, regen of sneeuw worden gebruikt.
• Schuif het artikel in wanneer er windsnelheden van meer dan 20 km/h worden verwacht (frisse wind, grotere takken en bomen bewegen en wind is duidelijk hoorbaar).
• Gebruik het artikel in geen geval als bescherming bij noodweer.

• Sluit het artikel bij toenemende wind of andere ongunstige weersomstandigheden.

• Verzeker u er voordat u het artikel opent en sluit van dat zich geen personen of voorwerpen in het openings- of sluitgebied bevinden.

• Het artikel biedt bescherming te-gen directe zonnestraling buitens-huis. In verband met reflecterende uv-straling moet een passend zon-nebrandmiddel worden gebruikt.
• Plaats het artikel op een vlakke ondergrond die waterpas is.
• Controleer regelmatig of alle schroeven goed zijn aangedraaid!
• Voor ongelukken die worden veroorzaakt door het negeren van de bovenstaande veiligheidstips of ondeskundig gebruik kan geen aansprakelijkheid worden genomen.

⚠️ Voorkomen van materiële schade!

- Zet het artikel vast bij extreme weersomstandigheden, zoals harde wind. Berg het artikel op in een beschutte ruimte.

Belangrijke informatie voor de montage

WAARSCHUWING! Wij raden voor een optimale bevestiging van het artikel aan, de bodem- en plafondsteunen vast te schroeven, in het bijzonder op balkons of niet gelijk-vloers gelegen montageplaatsen. Als u het artikel niet aan bodem en plafond vastschroeft, vervalt elke aansprakelijkheid van de fabrikant.

WAARSCHUWING! Voordat u aan de montage van het artikel begint, meet u de hoogte tussen bodem en plafond op.

WAARSCHUWING! De montage van het artikel moet vanwege de grootte door ten minste twee personen worden uitgevoerd.

WAARSCHUWING! Omdat er met gereedschap/machines moet worden gewerkt, is ambachtelijke kennis onontbeerlijk.

Geschikt montageoppervlak

Voor de plafondmontage is een betonnen plafond of een dragende houten balkconstructie geschikt. Voor de bodemmontage is een betonfundering of zijn betonplaten van min. 50 x 50 x 5 cm (l x b x d) geschikt.

Aanwijzing: als u het artikel aan een houten balkconstructie bevestigt, moet u het artikel goed eraan vastschroeven, omdat hout onder invloed van de temperatuur en vocht van vorm verandert. Informeer in een vakhandel welke montagematerialen geschikt zijn.

Aanwijzing: andere montageondergronden moeten door een gespecialiseerd bedrijf op draagkracht en vastheid worden gecontroleerd.

Geschikt montagemateriaal

Voordat het artikel wordt gemon- teerd, moet worden bepaald welk montagemateriaal vereist is.

Als het montageoppervlak draagkrachtig is, moet het hierbij passende montagemateriaal voor de bevestiging worden uitgekozen.

Bevestigingsmateriaal:

• Plug ∅ 10/50 (15) en schroef ST6 x 50 mm (16) voor beton en dragend metselwerk.
• Schroef ST6 x 50 mm (16) voor dragende houten balkconstructie.

Aanwijzing: informeer in een vakhandel welke montagemateria- len voor de bodem- en plafondsteun geschikt zijn.

Montage

Voor de montage van het artikel hebt u het volgende, niet meegeleverde gereedschap nodig: een geschikte boormachine, een meetlint, een kruiskopschroevendraaier, een moersleutel en een binnenzeskantsleutel.

WAARSCHUWING! Vanwege het bestaande valgevaar moet u ervoor zorgen dat u met een gordel voldoende bent gezekerd.

Aanwijzing: wij raden voor een optimale bevestiging van het artikel aan, de bodem- en plafondsteunen vast te schroeven.

Plafondsteun monteren

Belangrijk: beide plafondsteunen moeten precies op een lijn liggen en op een afstand van exact 190 cm van elkaar liggen (gemeten tussen de boorgaten aan de binnenkant van beide plafondsteunen) (afb. E). Breng de plafondsteun (12) op de gewenste plaats aan en teken 2 tegenover elkaar liggende gaten af (afb. B).

1. Boor op de afgetekende plaatsen 2 gaten met adequaat gereedschap. Steek in beide gaten 1 plug (15) (afb. C).

Aanwijzing: gebruik zo nodig andere pluggen en schroeven, als het montageoppervlak dit vereist.

1. Plaats een kunststof kap (11) op de betreffende plafondsteun (12) en voer 2 schroeven (16) door de betreffende sluitring (20) (afb. D).
2. Monteer de plafondsteun aan het plafond.
3. Monteer de tweede plafondsteun zoals beschreven in stap 1 - 4.

Bodemsteun monteren

1. Lijn met een touw de precieze positie van de bodemsteun (13) (niet meegeleverd) loodrecht uit. Markeer de betreffende plaatsen en teken 2 tegenover elkaar liggende gaten af (afb. F).

Aanwijzing: de bodemsteun (13) moet zich loodrecht onder de plafondsteun (12) bevinden.

1. Boor op de afgetekende plaatsen 2 gaten met adequaat gereedschap. Steek in beide gaten 1 plug (15) (afb. G).

Aanwijzing: gebruik zo nodig andere pluggen en schroeven, als het montageoppervlak dit vereist.

1. Plaats een kunststof kap (11) op de betreffende bodemsteun (13) en voer 2 schroeven (16) door de betreffende sluitring (20) (afb. H).

2. Monteer de bodemsteun aan de bodem.

3. Monteer de tweede bodemsteun zoals beschreven in stap 1 - 4.

Belangrijk: de bodemsteunen moeten precies op een lijn liggen en op een afstand van exact 190 cm van elkaar liggen (gemeten tussen de boorgaten aan de binnenkant van beide bodemsteunen).

Standbuizen monteren (afb. I)

U hebt 18 instelmogelijkheden om de juiste lengte van de standbuizen te bepalen.

1. Koppel telkens de bovenste standbuis (1)/(2) en de onderste standbuis (3) op de passende lengte aan elkaar.

2. Maak telkens de bovenste standbuis (1)/(2) en de onderste standbuis (3) vast met 2 schroeven (17) en sluitringen (20). Maak de betreffende schroef (17) vast met een moer (18) en sluitring (20). Plaats ten slotte de kunststof afdekkingen (19) op de moeren.

Zonneschermconstructie monteren

1. Schuif de beide aandrijfasbuizen (5)/(6) in elkaar (afb. J).
2. Maak de aandrijfas (5 + 6) vast met 4 schroeven (22).
3. Schuif de beide valbuizen (7)/(8) in elkaar (afb. J). De vergrendelingsknop moet hierbij zichtbaar en hoorbaar vastklikken.
4. Voer de kunststof pees (10) in de smallere tunnel van het zonne-schermdoek (9).
5. Schuif het zonneschermdoek met de kunststof pees zoals afgebeeld in de aandrijfas (5 + 6).

Aanwijzing: zorg ervoor dat de tunnelplooi aan de onderkant (valbuistunnel) tijdens de montage altijd naar boven wijst.

1. Voer de valbuis (7 + 8) in de valbuistunnel van het zonnescherm-doek (9).

2. Schuif het uiteinde van de aan-drijfas (5) op de meenemer (2a) van de standbuis (2) (afb. K).

Aanwijzing: de meenemer (2a) moet zich helemaal in de aandrijfas (5) bevinden.

1. Verwijder de voorgemonteerde moer (6a) en sluitring (6b) van de aandrijfas (6).
2. Schuif het uiteinde van de aan-drijfas (6) in de standbuis (1). Bevestig deze met behulp van de moer (6a) en sluitring (6b) (afb. K).

Aanwijzing: let erop dat u de pen van de aandrijfas (6) goed uitlijnt.

1. Maak de aandrijfas (5) vast met 1 schroef (22) (afb. K).

Zonneschermconstructie in de steun vastzetten

Belangrijk: de montage van het artikel moet vanwege de grootte door ten minste twee personen worden uitgevoerd.

1. Plaats de zonneschermconstructie eerst in de plafondsteunen (afb. L).
2. Plaats de borging (14) op de schroefdraadspil (3a) (afb. M).
3. Steek de spanstang (25) door de boring van de schroefdraadspil (3a) en draai eraan om de hoogte van de standbuis te veranderen (afb. M).

Aanwijzing: houd rekening met de maximale uitschuiflengte (max. 5 cm) van de schroefdraadspil (3a).

1. Draai de borging (14) op de bodemsteun (13) om de schroefdraadspil vast te maken (afb. M).

Aanwijzing: houd er rekening mee dat de schroefdraadspil (3a) max. 5 cm mag worden uitgedraaid (afb. M).

1. Maak ten slotte de standbyizen aan de betreffende plafondsteun vast met 2 schroeven (21) en sluitringen (23) (afb. N).

Aanwijzing: boor voor een eenvoudigere montage telkens twee gaten in de plafondsteunen voor, voordat u de standbuizen vastmaakt.

Uitvalarmen en valbuis monteren

1. Neem telkens een uitvalarm (4) en schroef de kartelschroef (4a), de bijbehorende moer (4b) en de uitvalarmsteun (4c) los.

2. Schuif de uitvalarmsteun (4c) op een standbuis (1/2) (afb. O).

Aanwijzing: zorg ervoor dat beide uitvalarmsteunen (4c) op dezelfde hoogte aan de standbuizen zijn bevestigd (houd daarbij een afstand van ca. 40 cm van de onderkant van de bovenste standbuis tot de onderkant van de uitvalarmsteun aan).

1. Schroef de uitvalarmen met de kartelschroef (4a) en de bijbehorende moer (4b) vast in de betreffende uitvalarmsteun (4c).

Aanwijzing: de kartelschroef (4a) wijst hierbij naar buiten.

1. Bevestig de beide uitvalarmen (4) aan de valbuis (7 + 8) met de kartelschroef (24) (afb. P).

Gebruik (afb. Q)

1. Steek de handslinger (1a) in het slingeroog (1b) van de bovenste standbuis (1).
2. Draai aan de handslinger (1a) om het artikel te openen of te sluiten.
3. Verwijder de handslinger (1a) na elk gebruik en bewaar deze op een veilige plaats.

Opslag, reiniging

Bewaar het artikel wanneer u dit niet gebruikt altijd droog en schoon op kamertemperatuur.

Reinig alleen met water en veeg vervolgens droog met een schoonmaakdoek.

BELANGRIJK! Reinig nooit met agressieve reinigingsmiddelen. Laat het artikel in geopende staat drogen.

Afvalverwerking

Voer het artikel en verpakkingsmaterialen in overeenstemming met actuele lokale voorschriften af. Verpakkingsmaterialen, zoals bv. foliezakjes, horen niet thuis in kinderhanden.

Berg het verpakkingsmateriaal buiten het bereik van kinderen op.

Voer de producten en verpak- kingen op milieuvriendelijke wijze af.

De recyclingcode dient om verschillende materialen te erken ten behoeve van herge- via het recyclingproces.

De code bestaat uit het recy- clingsymbool, dat het recyclingpro- ces weerspiegelt, en een getal dat het materiaal identificeert.

Opmerkingen over garantie en serviceafhandeling

Het product is geproduceerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie jaar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij foutief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden niet beïnvloed door deze garantie.

In geval van reclamaties dient u zich aan de beneden genoemde service-hotline te wenden of zich per e-mail met ons in verbinding te zetten.

Onze servicemedewerkers zullen de verdere handelswijze zo snel mogelijk met u afspreken. Wij zullen u in ieder geval persoonlijk te woord staan.

De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde delen. Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.

IAN: 352928_2007

BE Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]
