NÁVOD K OBSLUZE IAN 352928 FLORABEST

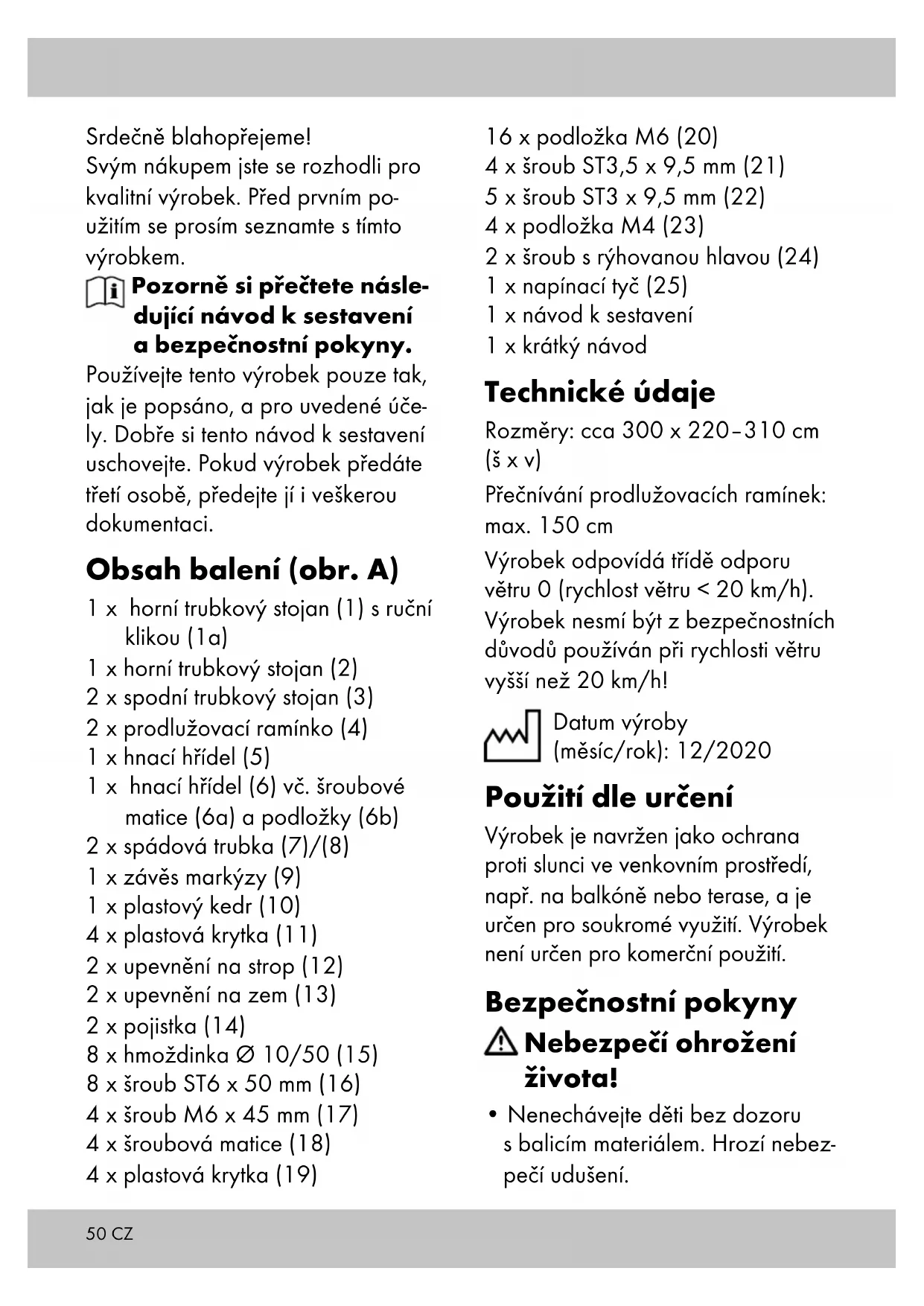

• Nenechávejte děti bez dozoru s balicím materiálem. Hrozí nebez- pečí udušení.51CZ

• Výrobek není určen k lezení ani ke hraní! Ujistěte se, že osoby, zejmé- na děti, se na výrobek nestaví nebo po něm nešplhají. Výrobek se může převrhnout.

• Maximální zatížení vyjíždějících částí markýzy nesmí překročit 15 kg!

• Výrobek před každým použitím zkontrolujte, zda není poškozený nebo opotřebovaný. Tento výro- bek se smí používat pouze v bez- vadném stavu!

• Ujistěte se, že plastové krytky ne- jsou z vnějšku poškozené. Vadné plastové krytky je třeba vyměnit.

• Při montáži na balkónech nebo místech, která nejsou při zemi, se musí upevnění na zem a upev- nění na strop přišroubovat vhod- ným montážním materiálem. Zabráníte tak pádu výrobku.

• Z důvodu hrozícího nebezpečí pádu zajistěte dostatečné jištění pomocí popruhů. Nebezpečí poranění!

• Při vysouvání a zasouvání si dávejte především pozor na prsty. Nebezpečí poranění přiskřípnutím.

• Výrobek se mí používat jen pod dozorem dospělých, a ne jako hračka.

• Před použitím výrobku dejte pozor na správnou stabilitu.

• Žádný otevřený oheň, grily, teraso- vé zářiče v blízkosti výrobku.

• Zkontrolujte před každým použi- tím, že byly všechny části správně namontovány.

• Nesprávně provedená montáž může vést k poraněním, a stejně tak může ovlivnit bezpečnost a funkčnost.

• Výrobek nesmí být používán při nepříznivých povětrnostních podmínkách, jako je silný vítr, déšť nebo sníh.

• Zasunutí výrobku při očekávané rychlosti větru vyšší než 20 km/h (čerstvý vítr, větší větve a stromy se pohybují a vítr je zřetelně slyši- telný).

• Výrobek v žádném případě nepo- užívejte jako ochranu před špat- ným počasím.

• Při silnějším větru nebo nepřízni- vých povětrnostních podmínkách výrobek zavřete.

• Před otevřením a uzavřením výrob- ku se ujistěte, že v prostoru oteví- rání nebo zavírání nejsou žádné osoby nebo předměty.

• Výrobek poskytuje ochranu před přímým slunečním zářením venku. Kvůli reflexnímu UV záření se musí použít i dostatečné ochranné pro- středky proti slunečnímu záření.

• Postavte výrobek na vodorovný podklad.52

• Pravidelně kontrolujte pevné usa- zení a těsnění všech šroubových spojů!

• Neneseme odpovědnost za úrazy způsobené nedodržením výše uve- dených bezpečnostních pokynů nebo nesprávnou manipulací. Zamezení věcným škodám!

• Zajistěte výrobek proti extrémním podmínkám počasí, jako např. při silném větru. Výrobek uschovejte v chráněných prostorách. Důležité informace před montáží UPOZORNĚNÍ! Pro optimální držení výrobku doporučujeme přišroubování upevnění na zem a upevnění na strop, a to především na balkónech a místech montáže, která nejsou při zemi. Pokud výro- bek nepřišroubujete k zemi a stropu, zaniká záruka výrobce. UPOZORNĚNÍ! Než začnete s montáží výrobku, změřte výšku mezi podlahou a stropem. UPOZORNĚNÍ! Montáž výrobku by měla být vzhledem k velikosti pro- vedena nejméně dvěma osobami. UPOZORNĚNÍ! Vzhledem k po- žadovanému použití nástrojů/strojů jsou nezbytné řemeslnické znalosti. Vhodná plocha pro montáž Pro montáž na strop je vhodný beto- nový strop nebo nosná dřevěná kon- strukce. Pro podlahovou montáž je vhodný betonový podklad nebo be- tonové desky min. 50 x 50 x 5 cm (d x š x h). Upozornění: Pokud se má výro- bek upevnit na konstrukci z dřevě- ných trámů, musíte výrobek k této konstrukci přišroubovat, protože dřevo mění vlivem teploty a vlh- kosti svůj tvar. Ohledně vhodného montážního materiálu se informujte ve specializovaném obchodě. Upozornění: Ostatní podmínky připravenosti k montáži musí odbor- ná firma zkontrolovat na nosnost a pevnosti. Vhodný montážní materiál Před montáží výrobku je třeba určit montážní materiál. Je-li montážní plocha vhodně uzpů- sobená pro nosnost, musí být zvolen vhodný montážní materiál k upev- nění. Materiál k upevnění:

• Hmoždinky Ø 10/50 (15) a šroub ST6 x 50 mm (16) pro beton a nosné zdivo.

• Šroub ST6 x 50 mm (16) pro kon- strukci z nosných dřevěných trámů. Upozornění: Ohledně vhodného montážního materiálu pro upevnění na zem a upevnění na strop se infor- mujte ve specializovaném obchodě. CZ53 Montáž Pro montáž výrobku potřebujete ná- sledující nářadí, které není součástí obsahu balení: vhodnou vrtačku, měřicí pásmo, křížový šroubovák, klíč na šrouby a šestihranný klíč. UPOZORNĚNÍ! Z důvodu hrozící- ho nebezpečí pádu zajistěte dosta- tečné jištění pomocí popruhů. Upozornění: Pro optimální držení výrobku doporučujeme přišroubová- ní upevnění na zem a upevnění na strop. Montáž upevnění na strop Důležité: Obě stropní upevnění musí ležet přesně na jedné linii ve vzájemné vzdálenosti přesně 290 cm (měřeno mezi vnitřními otvo- ry obou stropních upevnění) (obr. E). Umístěte stropní upevnění (12) na požadované místo a nakreslete 2 protilehlé otvory (obr. B).

1. Vyvrtejte 2 otvory na označených

místech pomocí příslušného ná- stroje. Do každého otvoru vložte 1 hmoždinku (15) (obr. C). Upozornění: Pokud to montážní plocha vyžaduje, použijte příp. jiné hmoždinky a šrouby.

2. Nasaďte plastovou krytku (11)

na příslušné stropní upevnění (12) a prostrčte 2 šrouby (16) skrz příslušnou podložku (20) (obr. D).

3. Namontujte stropní upevnění na

4. Namontujte druhé stropní upevně-

ní podle popisu v krocích 1–4. Montáž upevnění na zem

1. Zajistěte přesnou polohu upevně-

ní na zem (13) pomocí lana (není součástí obsahu balení). Označte příslušná místa a nakreslete 2 pro- tilehlé otvory (obr. F). Upozornění: Upevnění na zem (13) se musí nacházet svisle pod stropním upevněním (12).

2. Vyvrtejte 2 otvory na označených

místech pomocí příslušného ná- stroje. Do každého otvoru vložte 1 hmoždinku (15) (obr. G). Upozornění: Pokud to montážní plocha vyžaduje, použijte případně jiné hmoždinky a šrouby.

3. Nasaďte plastovou krytku (11) na

příslušné upevnění na zem (13) a prostrčte 2 šrouby (16) skrz příslušnou podložku (20) (obr. H).

4. Namontujte upevnění na zem.

5. Namontujte druhé upevnění na

zem podle popisu v krocích 1–4. Důležité: Upevnění na zem musí ležet přesně na jedné linii ve vzá- jemné vzdálenosti přesně 290 cm (měřeno mezi vnitřními otvory obou upevnění na zem). Montáž trubkových stojanů (obr. I) Máte 18 možností nastavení, abyste nastavili správnou délku trubkového stojanu. CZ54

1. Horní (1)/(2) a spodní trubkový

stojan (3) spojte dohromady ve správné délce.

2. Upevněte horní (1)/(2) a spodní

trubkový stojan (3) pomocí 2 šrou- bů (17) a podložek (20). Zajistěte příslušný šroub (17) šroubovou maticí (18) a podložkou (20). Nakonec na příslušnou šroubovou matici nasaďte plastové krytky (19). Montáž podstavce markýzy

1. Zasuňte jednotlivé části hnací

hřídele (5)/(6) do sebe (obr. J).

2. Zajistěte hnací hřídel (5 + 6)

pomocí 4 šroubů (22).

3. Zasuňte do sebe obě spádové

trubky (7)/(8) (obr. J). Aretovací tlačítko musí být viditelně a slyši- telně zapojeno.

4. Zaveďte plastový kedr (10) do

úzkého tunýlku závěsu markýzy (9).

5. Podle obrázku zasuňte závěs

markýzy s plastovým kedrem do hnací hřídele (5 + 6). Upozornění: Všimněte si, že spodní tunelový záhyb (spádová trubka) musí být vždy během montá- že směrem nahoru.

6. Protáhněte spádovou trubku

(7 + 8) do tunelu spádové trubky v závěsu markýzy (9).

7. Konec hnací hřídele (5) nasuňte

na unášeč (2a) trubkového stoja- nu (2) (obr. K). Upozornění: Unášeč (2a) se musí kompletně nacházet v hnací hřídeli (5).

8. Odstraňte předmontovanou

šroubovou matici (6a) a podložku (6b) z hnací hřídele (6).

9. Konec hnací hřídele (6) nasuňte

do trubkového stojanu (1). S po- mocí šroubové matice (6a) a pod- ložky (6b) ji upevněte (obr. K). Upozornění: Dbejte na správné vyrovnání čepu na hnací hřídeli (6).

10. Zajistěte hnací hřídel (5) pomocí

1 šroubu (22) (obr. K). Upevnění podstavce mar- kýzy Důležité: Montáž výrobku by měla být vzhledem k velikosti provedena nejméně dvěma osobami.

1. Nejprve vložte podstavec marký-

zy do stropních upevnění (obr. L).

2. Umístěte pojistku (14) na závitové

vřeteno (3a) (obr. M).

3. Napínací tyč (25) zasuňte do

otvoru v závitovém vřetenu (3a) a otočte, abyste změnili výšku trubkového stojanu (obr. M). Upozornění: Dodržujte maximál- ní délku prodloužení (max. 5 cm) závitového vřetena (3a).

4. Pro zajištění závitového vřetena

umístěte pojistku (14) na upevnění na zem (13) (obr. M). CZ55 Upozornění: Dodržujte maximální délku prodloužení (max. 5 cm) závi- tového vřetena (3a) (obr. M).

5. Nakonec 2 šrouby (21) a pod-

ložkami (23) zajistěte trubkové stojany na příslušném stropním upevnění (obr. N). Upozornění: Pro snazší montáž si před zajištěním trubkových stojanů předvrtejte do stropního upevnění vždy dva otvory. Montáž prodlužovacích ra- mínek a spádové trubky

1. Vezměte si vždy jedno prodlužo-

vací ramínko (4) a odšroubujte rýhovaný šroub (4a), příslušnou šroubovou matici (4b) a držák prodlužovacího ramínka (4c).

2. Držák prodlužovacího ramínka

(4c) nasuňte na jeden trubkový stojan (1/2) (obr. O). Upozornění: Ujistěte se, že jsou oba držáky prodlužovacího ra- mínka (4c) namontovány ve stejné výšce na trubkových stojanech (cca 40 cm od spodního okraje horního trubkového stojanu k dolnímu okraji držáku prodlužovacího ramínka).

3. Pomocí rýhovaného šroubu (4a)

a příslušné šroubové matice (4b) zašroubujte prodlužovací ramínka do příslušného držáku prodlužo- vacího ramínka (4c). Upozornění: Šroub s rýhovanou hlavou (4a) přitom směřuje ven.

4. Prodlužovací ramínka (4) upev-

něte pomocí rýhovaného šroubu (24) ke spádové trubce (7 + 8) (obr. P). Použití (obr. Q)

1. Zavlékněte ruční kliku (1a) do

očka pro kliku (1b) horního trub- kového stojanu (1).

2. Pro otevírání nebo zavírání výrob-

ku otáčejte ruční klikou k markýze (1a).

3. Ruční kliku (1a) po každém použi-

tí odstraňte a bezpečně uložte. Uskladnění, čištění Pokud výrobek nepoužíváte, skladuj- te jej vždy suchý a čistý při pokojové teplotě. Čistěte pouze vodou a následně otřete do sucha hadříkem. DŮLEŽITÉ! K čištění nikdy nepouží- vejte agresivní čisticí prostředky. Výrobek nechte uschnout v otevře- ném stavu. Pokyny k likvidaci Výrobek a obalový materiál likviduj- te do odpadu podle aktuálních míst- ních předpisů. Obalový materiál, jako např. fóliové sáčky, nepatří do dětských rukou. Obalový materiál uchovávejte z dosahu dětí. Zlikvidujte produkty a balení ekologicky. CZ56 Recyklační kód identifikuje různé materiály pro recyklaci. Kód se skládá z recyklačního symbolu - který indikuje recyklační cyklus - a čísla identifikujícího materiál. Pokyny k záruce a průběhu služby Produkt byl vyrobený s velkou peč- livostí a byl průběžně kontrolovaný ve výrobní procesu. Na tento produkt obdržíte tříroční záruku ode dne zakoupení. Uscho- vejte si pokladní stvrzenku. Záruka se vztahuje jen na vady ma- teriálu a chyby z výroby, nevztahuje se na závady způsobené neodbor- ným zacházením nebo použitím k jinému účelu. Tato záruka neomezuje Vaše zá- konná ani záruční práva. Při případ- ných reklamacích se obraťte na dole uvedenou servisní horkou linku nebo nám zašlete email. Náš servisní pra- covník s Vámi co nejrychleji upřesní další postup. V každém případě Vám osobně poradíme. Záruční doba se nepro- dlužuje po případných opravách v době záruky ani v případě zákonné- ho ručení nebo kulance. Toto platí také pro náhradní a opra- vené díly. Opravy prováděné po vypršení záruční lhůty se platí. IAN: 352936_2007 Servis Česko Tel.: 800143873 E-Mail: deltasport@lidl.cz CZ57SK Blahoželáme! Svojím nákupom ste sa rozhodli pre kvalitný výrobok. Pred prvým použitím sa s výrobkom dôkladne oboznámte. Pozorne si prečítajte tento montážny návod a bez- pečnostné pokyny. Výrobok používajte len uvedeným spôsobom a na uvedený účel. Tento montážny návod si dobre uschovaj- te. Pri odovzdávaní výrobku tretej osobe odovzdajte s výrobkom aj všetky podklady. Rozsah dodávky (obr. A) 1 x horný rúrkový stojan (1) s ručnou kľukou (1a) 1 x horný rúrkový stojan (2) 2 x spodný rúrkový stojan (3) 2 x vyklápacie rameno (4) 1 x hnací hriadeľ (5) 1 x hnací hriadeľ (6) vrát. skrutkovej matice (6a) a podložky (6b) 2 x spúšťacia rúrka (7)/(8) 1 x látka markízy (9) 1 x plastový kéder (10) 4 x plastový kryt (11) 2 x stropný držiak (12) 2 x podlahový držiak (13) 2 x poistka (14) 8 x rozperka Ø 10/50 (15) 8 x skrutka ST6 x 50 mm (16) 4 x skrutka M6 x 45 mm (17) 4 x skrutková matica (18) 4 x plastový kryt (19) 16 x podložka M6 (20) 4 x skrutka ST3,5 x 9,5 mm (21) 5 x skrutka ST3 x 9,5 mm (22) 4 x podložka M4 (23) 2 x skrutka s ryhovanou hlavou (24) 1 x upínacia tyčka (25) 1 x montážny návod 1 x krátky návod Technické údaje Rozmery: cca 300 x 220 – 310 cm (š x v) Prečnievanie vyklápacích ramien: max. 150 cm Výrobok zodpovedá triede odporu vetru 0 (rýchlosť vetra < 20 km/h). Výrobok sa nesmie používať pri vyšších rýchlostiach vetra > 20 km/h z bezpečnostných dôvodov! Dátum výroby (mesiac/rok): 12/2020 Určené použitie Výrobok je určený ako ochrana pred slnkom do vonkajších priesto- rov, napr. na balkón alebo terasu a bol zhotovený na súkromné použitie. Tento výrobok nie je určený na komerčné použitie. Bezpečnostné pokyny Nebezpečenstvo ohrozenia života!

ru. Hrozí nebezpečenstvo udusenia.58

4. Namontujte podlahový držiak na

5. Namontujte druhý podlahový dr-

4. Zasuňte plastový kéder (10) do

2. Umiestnite poistku (14) do závito-

vej skrutky (3a) (obr. M).

3. Upínaciu tyčku (25) zasuňte

do otvoru závitovej skrutky (3a) a otáčajte ňou, aby sa menila výška rúrkového stojana (obr. M). Upozornenie: Dodržujte maxi- málnu dĺžku vytiahnutia (max. 5 cm) závitovej skrutky (3a).

4. Poistku (14) zaskrutkujte na podla-

hový držiak (13), aby ste pripev- nili závitovú skrutku (obr. M). Upozornenie: Dbajte na to, že závitová skrutka (3a) sa môže vykrú- tiť max. na 5 cm (obr. M).

5. Následne pripevnite stojanové

držiaky na príslušnom stropnom držiaku 2 skrutkami (21) a pod- ložkami (23) (obr. N). Upozornenie: Pre jednoduchšiu montáž si pred pripevním rúrkových stojanov predvŕtajte do stropných držiakov najprv dve diery. Namontovanie vyklápacích ramien a spúšťacej rúrky

1. Zoberte si vždy jedno vyklápacie
