Typ produktu	Zesílená vnitřní TV anténa
Značka	Meliconi
Model	AT49 R1
Rozměry (Š x V x H)	170 x 102 x 190 mm
Hmotnost	460 g (samotná anténa)
Napájení	Síťový adaptér 100-240 V~ / 50-60 Hz, výstup 5 V= / 1 A; nebo napájení přes set-top box (5 V= / 50 mA)
Spotřeba	< 2 W
Příjem	HD pozemní TV (DVB-T/DVB-T2 HEVC) a digitální rádio DAB/DAB+
Frekvenční pásma	VHF-III (174-230 MHz) a UHF (470-694 MHz)
Antirušivé filtry	FM, GSM, 4G, 5G, 433 MHz
Zesílení	Nastavitelné kolečkem (MAX-MIN/VYPNUTO)
Šumové číslo	1 dB
Výstupní impedance	75 Ω
Konektivita	Integrovaný koaxiální kabel, napájecí konektor na základně
Indikační LED	Modrá (signalizuje zapnutí)
Provozní teplota	+5 až 40 °C, vlhkost < 85 % (nekondenzující)
Obsah balení	Anténa s kabelem, napájecí adaptér, návod k použití
Bezpečnost	Pouze pro vnitřní použití; neotvírejte, nevystavujte vodě
Záruka	2 roky (s dokladem o koupi)
Čištění	Suchý a jemný hadřík; vyhněte se vodě a tekutým čisticím prostředkům
Opravitelnost	Žádné uživatelem opravitelné díly; v případě poruchy kontaktujte zákaznický servis

Často kladené otázky - AT49 R1 MELICONI

Jak nainstalovat anténu AT49 R1?

Umístěte anténu blízko okna, nasměrovanou k TV vysílači, mimo kovové předměty. Zvedněte kloubovou část do svislé polohy. Připojte koaxiální kabel k anténnímu vstupu vypnutého televizoru nebo set-top boxu. Připojte napájecí adaptér ke konektoru na zadní straně antény a poté do síťové zásuvky. Otáčejte kolečkem zesílení, dokud neuslyšíte cvaknutí (zapnutí) a nastavte zesílení pro lepší příjem. Modrá LED signalizuje, že je anténa napájena.

Co dělat, když nepřijímám žádný signál?

Zkontrolujte, zda je anténa zapnutá (modrá LED). Jemně natočte anténu v různých směrech. Nastavte zesílení pomocí kolečka (někdy příliš vysoké zesílení zhoršuje kvalitu). Proveďte vyhledávání kanálů na televizoru nebo set-top boxu. Pokud je to možné, umístěte anténu blíže k oknu nebo výše.

Mohu anténu napájet bez síťového adaptéru?

Ano, pokud váš digitální pozemní set-top box má výstup pro napájení antény (+5V). Připojte koaxiální kabel přímo k set-top boxu a aktivujte možnost 'napájení antény' nebo '+5V' v nastavení set-top boxu. Modrá LED se rozsvítí, když je set-top box zapnutý.

Jak nastavit zesílení?

Otáčejte kolečkem na okraji základny. Cvaknutí signalizuje zapnutí. Pokračujte v otáčení pro zvýšení zesílení (MAX) nebo snížení (MIN). Mějte na paměti, že maximální poloha nemusí vždy poskytnout nejlepší obraz; zkuste zesílení snížit, pokud je obraz deformovaný.

Je anténa kompatibilní s HD pozemní televizí a DAB+?

Ano, anténa přijímá signály HD pozemní digitální televize (DVB-T a DVB-T2 HEVC) a také signály digitálního rádia DAB a DAB+ v pásmech VHF-III a UHF.

Co znamená modrá LED?

Rozsvícená modrá LED signalizuje, že anténa je zapnutá a správně napájena. Pokud se nerozsvítí, zkontrolujte připojení napájecího adaptéru, nebo pokud používáte napájení přes set-top box, ujistěte se, že je aktivována možnost +5V.

Jaké antirušivé filtry jsou integrovány?

Anténa je vybavena speciálními filtry pro odstranění rušení ze signálů FM, GSM, 4G a 5G a také z pásma 433 MHz. To umožňuje zlepšit kvalitu příjmu TV a rádiových kanálů.

Lze anténu používat venku?

Ne, tato anténa je určena výhradně pro vnitřní použití. Nepoužívejte ji venku, nevystavujte ji dešti, vodě nebo nadměrné vlhkosti, mohlo by dojít k úrazu elektrickým proudem nebo poškození zařízení.

Co dělat v případě poruchy nebo závady?

Nepokoušejte se anténu sami otevřít nebo opravit. Okamžitě ji odpojte a kontaktujte zákaznický servis Meliconi nebo svého prodejce. Dvouletá záruka se vztahuje na výrobní vady, pokud předložíte doklad o koupi.

Jak čistit anténu?

K očištění antény prachu použijte suchý a jemný hadřík. Nepoužívejte vodu, tekuté čisticí prostředky nebo abrazivní čisticí prostředky. Vyhněte se namočení konektorů a základny antény.

NÁVOD K OBSLUZE AT49 R1 MELICONI

CZ Návod k použití......18

SK Návod na použitie......33

TVANTENNA - A'

ANTENNA TV AMPLIFICATA DA INTERNI

AT49 R1

ISTRUZIONI D'USO

Děkujeme, že jste si zvolili firmu MELICONI.

Tento symbol označuje, že tyto pokyny je nutné si pečlivě pročíst, zejména se to týká Bezpečnostních upozornění, která si musí uživatel ponechat pro budoucí potřebu a předat spolu s výrobkem novému uživateli v případě převodu vlastnictví. Společnost Meliconi S.p.A. vylučuje jakoukoli odpovědnost za zranění nebo škody způsobené osobám a/nebo předmětům v důsledku nesprávného použití výrobku.

BEZPEČNOSTNÍ UPOZORNĚNÍ

• NEBEZPEČÍ: nebezpečí úrazu elektrickým proudem! Uvnitř výrobku (napájecí zdroj) je přítomno nebezpečné napětí. Výrobek používejte pouze v interiéru, nepoužívejte jej venku.
• NEBEZPEČÍ: V případě jakýchkoli problémů s napájecím zdrojem jej okamžitě vypojte z elektrické zásuvky.
• Aby nedošlo k úrazu elektrickým proudem, nemanipulujte se zařízením ani se jej nepokoušejte opravit.
• Nepoužívejte výrobek v blízkosti vody nebo jiné kapaliny, zabraňte jeho postříkání vodou nebo deštěm, nelijte na něj ani dovnitř vodu, nepoužívejte jej s mokrýma rukama nebo ve vlhkém prostředí a/nebo tam, kde dochází ke kondenzaci.
• Výrobek nesmí být vystaven zdrojům nadměrného tepla, jako je sluneční záření, oheň a podobně.
• Před provedením zapojení odpojte zařízení od elektrické sítě.
• Zapojte napájecí zdroj do snadno přístupné elektrické zásuvky, aby bylo možné zařízení odpojovat od elektrické sítě.
• Nikdy nedovolte dětem nebo handicapovaným osobám používat elektrické výrobky bez dozoru. Tento výrobek není hračka. Může obsahovat malé nebo oddělitelné části. Zajistěte, aby si děti a domácí mazlíčci nehráli s výrobkem nebo jeho obalem (sáčky): v případě spolknutí hrozí nebezpečí udušení.
• Nepoužívejte jiný napájecí zdroj než ten, který jste obdrželi jako součást příslušenství.
• Jakmile je anténa umístěna na příslušném místě, zkontrolujte, zda je výrobek stabilní, aby nedošlo k jeho pádu a poškození nebo ke zranění osob.

A

Popis výrobku

Pokojová anténa se zesilovačem Meliconi AT 49 R1 je schopna přijímat a zesilovat televizní signál digitálního pozemního vysílání DVB-T a DVB-T2 a signál digitálního rozhlasového vysílání DAB+ v pásmech VHF III a UHF. Má také nízkošumový zesilovač a speciální filtry, které eliminují rušení ze signálů GSM, 4G a 5G.

OBSAH BALENÍ

• Anténa
• Napájecí jednotka AC/DC
• Instrukční brožura

B

Instalace

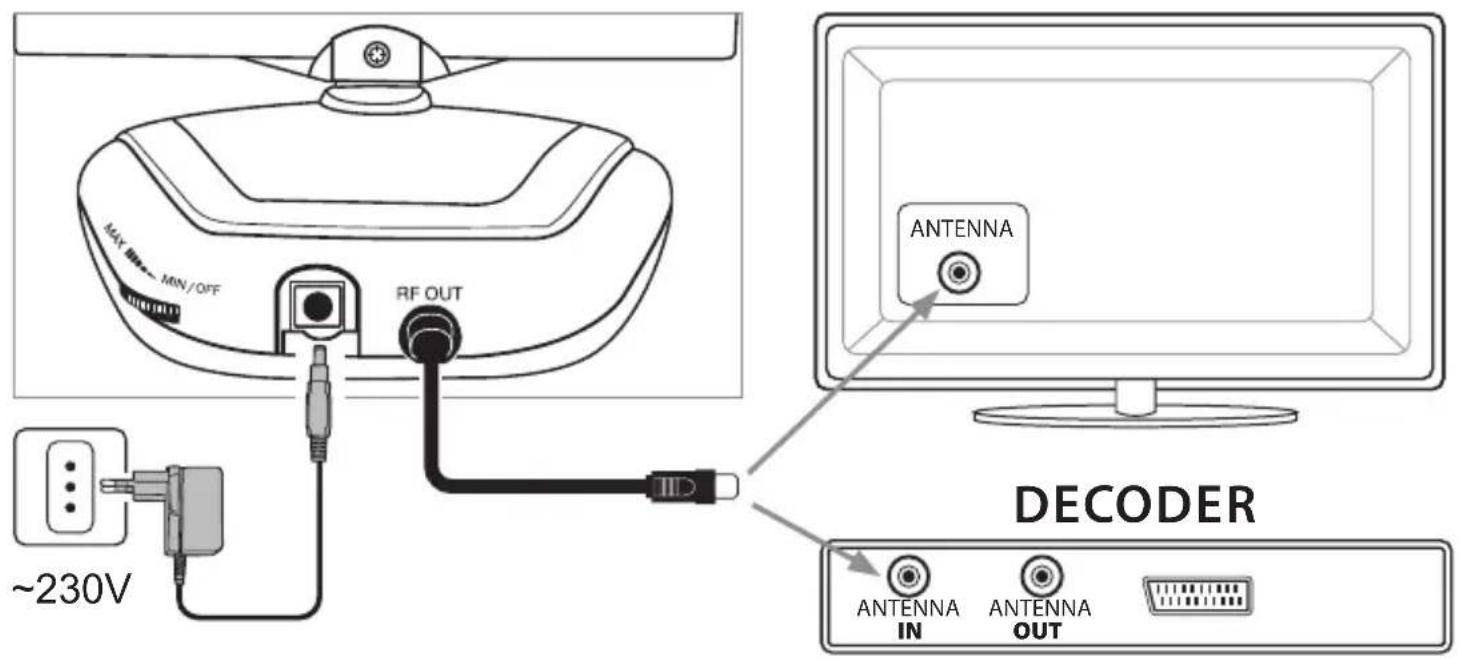

(zapojení viz schéma)

• Opatrně zvedněte nastavitelnou část antény do svislé polohy, jak je znázorněno na obrázku na obalu výrobku.
• Umístěte anténu na příznivé místo pro příjem signálu, například blízko okna a/nebo ve směru televizního vysílače, v dostatečné vzdálenosti od kovových předmětů, elektrických zařízení a železobetonových stěn, které by mohly signál zeslabovat a omezovat tak funkci antény.
• Zapojte kabel antény Meliconi do vstupní anténní zásuvky umístěné na televizoru (nebo na digitálním pozemním dekodéru).
• Zasuňte konektor kabelu napájecího zdroje do zásuvky na zadní straně základny.
• Otočte vypínačem/ovladačem zesílení [MAX_MIN/OFF], umístěným na okraji základny, a nastavte jej na maximální zesílení.
• Zkontrolujte, zda přední strana základny svítí (modré světlo), což indikuje správné napájení antény.
• Zapněte zařízení (TV/dekodér) a zvolte požadovaný kanál.

Alternativní zapojení:

Napájení z dekodéru

- Je-li anténa připojena ke kompatibilnímu digitálnímu pozemnímu dekodéru, je možné ji z tohoto z dekodéru napájet, a to pouze pomocí anténního kabelu, bez použití napájecího zdroje (viz návod k použití k dekodéru – povolení 5V/anténního výstupu). Zkontrolujte, zda se rozsvítí modré světlo, když je dekodér zapnutý. V tomto případě se při vypnutí dekodéru automaticky anténa vypne (a LED zhasne).

C

Zkvalitnění příjmu

Pokud je kvalita obrazu neuspokojivá nebo anténa nepřijímá žádný signál, zkuste následující postup:

• Zkontrolujte, zda je anténa zapnutá: Modré světlo svítí
• Opatrně natáčejte anténu různými směry, dokud nedosáhnete optimálního příjmu.
• Upravte zisk otáčením ovladače zesílení [MAX-MIN/OFF]; hodnota maximálního zisku ne vždy odpovídá lepší kvalitě obrazu. Zkuste jej trochu snížit.
• Prohlédněte si antény na střechách okolních budov a zkuste nasměrovat anténu stejným směrem.
• Pokud je to možné, doporučuje se provést naladění kanálů na zařízení (TV/dekodéru) jeho dočasným připojením k jinému platnému zdroji signálu (například k anténě patřící společenství vlastníků).

Pamatujte, že použití pokojové antény by mělo vždy být chápáno jako „alternativní“ řešení příjmu televizních kanálů; nicméně díky intenzitě signálů, které dosahují k anténě uvnitř místnosti, je možné v závislosti na podmínkách užití docílit víceméně uspokojivých výsledků. Pro dosažení nejlepších výsledků je třeba umístit anténu blízko okna, ve směru vysílací stanice tak, aby mezi nimi nebyly překážky nebo budovy.

D

SPECIFIKACE A TECHNICKÉ ÚDAJE

• Pokojová anténa se zesilovačem
• Rozměry a hmotnost (pouze anténa): 170 mm x 102 mm x 190 mm, 460 g
• Zdroj napájení: Vstup pro napájení: 5 V/DC / 100 mA
  Anténa vstup: 5 V/DC / 50mA

Napájecí zdroj: Vstup: 100–240 V/AC / 50-60 Hz

OUT: 5 V/DC / 1 A 5 W (třída energetické účinnosti VI)

• Příjem digitálního pozemního TV vysílání (DVB-T/DVB-T2) a digitálního rozhlasového vysílání DAB a DAB+.
• Rozsah příjmu: VHF pásmo III (174–230 MHz) a UHF pásmo (470–694 MHz).
• Filtry proti rušení signálu z pásem 433 MHz, 5G, 4G a GSM.
• Šumové číslo zesilovače MMIC: < 1 dB
  • Nastavitelný zisk.
• Spotřeba: < 2 W
  • Výstupní impedance: 75 Ohm
• Teplota při použití: 5–40 °C, vlhkost < 85 % (bez kondenzace)

ZÁRUKA 2 ROKY - Záruka zaniká, pokud je s výrobkem manipulováno nebo je používán nesprávně. Uschovejte si kupní doklad pro případné uplatnění nároku na záruku.

Zjednodušené prohlášení o shodě EU

Výrobce, společnost Meliconi S.p.A., prohlašuje, že rádiové zařízení typu „anténa se zesilovačem AT 49 R1 R1“ je v souladu s těmito směrnicemi 2014/53/EU (RED)

Úplné znění prohlášení o shodě EU je k dispozici na této internetové adrese: www.meliconi.com/doc/at49r1

Symbol přeškrtnuté popelnice zobrazený na zařízení znamená, že na konci životnosti musí být produkt předán k likvidaci odděleně od ostatních odpadů. Uživatel proto musí zařízení po skončení jeho životnosti odněst na vhodné sběrné místo určené speciálně pro elektrický a elektronický odpad nebo je vrátit prodejci při nákupu nového zařízení ekvivalentního typu. Příslušný diferencovaný sběr zajistí, že vyřazené zařízení může být následně zrecyklováno, zpracováno a zlikvidováno způsobem šetrným k životnímu prostředí. Pomůže to zabránit jakýmkoli možným negativním dopadům na životní prostředí a zdraví a usnadní to recyklaci materiálů, z nichž je zařízení vyrobeno.
