NÁVOD K OBSLUZE RENOFIX RG 150 FESTOOL

D Originalbetriebsanleitung - Renovierungsfräse 5
GB Original operating manual - Renovation Cutter 13
F Notice d'utilisation d'origine - Freiseuse d'assainissement 21
E Manual de instrucciones original - Fresadora de saneamiento 30
Istruzioni per l'uso originali - Fresatrice di risanamento 39
NL Originele gebruiksaanwijzing - Saneringsfrees 47
Originalbruksanvisning - Renoverings fräs 55
FIN Alkuperäiset käyttöohjeet - Saneerausjyrsin 63
DK Original brugsanvisning - Sanerings fræser 71
N Originalbruksanvisning - Fresemaskin for renovering 79
P Manual de instruções original - Fresa de renovação 87
RUS Оригинал Руководства по эксплуатации - Санационная фреза 96
CZ Originál návodu k obsluze - Renovační frézka 105
PL Oryginalna instrukcja eksploatacji - Szlifi erka renowacyjna

113

RENOFIX

RG 150 E

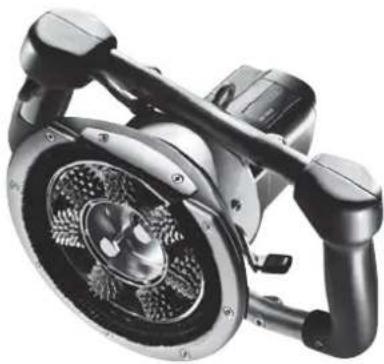

Renovační frézka RG 150 E – původní návod pro používání

1 Symbol

Dvojitá izolace

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Používejte ochranné brýle!

Noste chrániče sluchu!

Noste ochranné rukavice!

Přečtěte si návod / pokyny

Nepatří do komunálního odpadu

i Upozornění, rada

2 Technické údaje

Sítové napětí	220 – 240 V ~
Sítová frekvence	50/60 Hz
Příkon	1600 W
Otáčky při zatížení	1000 – 2200 min ^1
∅ nástroje	150 mm
Hmotnost	5,9 kg
Třída ochrany	II / ☑

3 Předepsané použití

Stroj je určen k odstranění omítek, nátěrů, zbytků lepidel na dlaždice a koberce, broušení betonových ploch, vyhlazení přesahů po bednění a srovnání mazaninových ploch ve stavebnictví.

Stroj smí být provozován pouze pro opracování za sucha, při použití výkonného odsávacího zařízení. Za neurčené použití ručí sám uživatel.

4 Ovládací prvky

[1-1] Odsávací hrdlo

[1-2] Držadla

[1-3] Spínač

[1-4] Zajišťovací tlačítko

[1-5] Odsávací kryt/základová deska

[1-6] Větrací otvory

[1-7] Nastavovací kolečko předvolby počtu otáček

[1-8] Šroub zajištění odsávacího krytu

[1-9] Aretační knofl ík

[1-10] Závěsné oko pro lankový závěs

[1-11] Páka pro nastavení hloubky úběru

Zobrazené anebo popsané příslušenství ne musí být součástí dodávky.

Uvedené obrázky se nachází na začátku návodu k obsluze.

5 Bezpečnostní pokyny

5.1 Všeobecné bezpečnostní pokyny

POZOR! Čtěte všechna bezpečnostní upozornění a pokyny. Zanedbání níže uvedených výstrah a nedodržování příslušných pokynů mohou způsobit zkrat, požár, event. těžký úraz elektrickým proudem.

Všechna varovná upozornění a pokyny do bu- doucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

5.2 Bezpečnostní pokyny pro všechny pracovní činnosti

Bezpečnostní upozornění společná pro pracovní činnosti broušení, rovinné broušení a broušení drátěným kartáčem:

a) Toto elektromechanické nářadí je určeno pro použití jako rovinná bruska nebo frézka s frézovací hlavou. Čtěte všechna bezpečnostní varování, instrukce, ilustrace a specifi kace dané pro toto elektromechanické nářadí. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění.

b) Tímto nářadím není doporučováno provádět leštění, řezání a abrazivní řezání. Provádění pracovních činností, pro které není toto nářadí určeno, může vytvořit riziko a způsobit zranění osoby.

c) Nepoužívejte příslušenství, které není výslovně navrženo a doporučeno výrobcem nářadí. Pouhá skutečnost, že příslušenství lze připojit k vašemu nářadí, nezaručuje jeho bezpečný provoz.

d) Jmenovité otáčky příslušenství musí být alespoň rovny maximálním otáčkám vyznačeným

na nářadí. Příslušenství, které pracuje při vyšších otáčkách, než jsou jeho jmenovité otáčky, se může rozlomit a rozpadnout.

e) Vnější průměr a tlouštka vašeho příslušenství musí být v mezích jmenovitého rozsahu pro vaše elektromechanické nářadí. Příslušenství nesprávné velikosti nemůže být dostatečně chráněno ani ovládáno.
f) Upínací rozměry kotoučů, přírub, opěrných destiček nebo všeho ostatního příslušenství musí být vhodné k upevnění na vřeteno nářadí. Příslušenství s upínacími otvory, které neodpovídají montážním rozměrům elektromechanického nářadí, bude nevyvážené, může nadměrně vibrovat a může způsobit ztrátu kontroly.
g) Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství: u brousicích kotoučů odštípnutí a praskliny, u opěrných podložek trhliny, roztržení nebo nadměrné opotřebení, u drátěných kartáčů uvolněné nebo prasklé dráty. Pokud příslušenství nebo nářadí upadlo, zkontrolujte poškození nebo namontujte nepoškozené příslušenství. Po zkontrolování a namontování příslušenství se vy i okolostojící postavte tak, abyste se nacházeli mimo roviny rotujícího příslušenství a nechte nářadí běžet při nejvyšších otáčkách naprázdno po dobu jedné minuty. Během této zkušební doby se poškozené příslušenství obvykle rozlomí nebo rozpadne.
h) Používejte osobní ochranné pomůcky. V závislosti na použití, používejte obličejový štít, bezpečnostní ochranné brýle nebo bezpečnostní brýle. V přiměřeném rozsahu používejte prachovou masku, chrániče uší, rukavice a pracovní zástěru, schopnou zadržet malé úlomky brusiva nebo obrobku. Ochrana očí musí být schopna zadržet odlétající úlomky vznikající při různých pracovních činnostech. Prachová maska nebo respirátor musí být schopny odfi ltrovat částečky vznikající při vaší činnosti. Dlouhotravající vystavení hluku o vysoké intenzitě může způsobit ztrátu sluchu.
i) Udržujte okolostojící v bezpečné vzdálenosti od pracovního prostoru. Každý, kdo vstupuje do pracovního prostoru, musí používat osobní ochranné pomůcky. Úlomky obrobku nebo poškozené příslušenství mohou odlétnout a způsobit zranění i mimo bezprostřední pracovní prostor.
j) Při práci, kdy by se mohl řezací nástroj dotknout skrytého vedení nebo vlastního pohyb-

livého přívodu, držte nářadí pouze v místech izolovaného uchopovacího povrchu. Řezací nástroj při dotyku s „živým“ vodičem může způsobit, že přístupné kovové části nářadí se stanou „živými“, a tím dojde k úrazu uživatele elektrickým proudem.

k) Umístěte pohyblivý přívod mimo dosah rotujícího nástroje. Ztratíte-li kontrolu, může dojít k přeříznutí nebo přebroušení pohyblivého přívodu, a vaše ruka nebo paže může být vtažena do rotujícího nástroje.
1) Nikdy nepokládejte elektromechanické nářadí, dokud se nástroj úplně nezastaví. Rotující nástroj se může zachytit o povrch a vytrhnout nářadí z vaší kontroly.
m) Nikdy nespouštějte elektromechanické nářadí během prénášení na vaší straně. Náhodný dotyk s rotujícím nástrojem může zaseknout váš oděv, přitáhne nástroj k vašemu tělu.
n) Pravidelně čistěte větrací otvory nářadí. Ventilátor motoru vtahuje prach dovnitř skříně a nadměrné nahromadění kovového prachu může způsobit elektrické nebezpečí.
o) Nepracujte s elektromechanickým nářadím v blízkosti hořlavých materiálů. Mohlo by dojít ke vznícení těchto materiálů od jisker.
p) Nepoužívejte příslušenství, které vyžaduje chlazení kapalinou. Použití vody, nebo jiných chladicích kapalin může způsobit úraz nebo usmrcení elektrickým proudem.

Další bezpečnostní pokyny pro všechny pracovní činnosti

Zpětný vrh a související varování

Zpětný vrh je náhlá reakce na sevření nebo zaseknutí rotujícího kotouče, opěrné desky, kartáče nebo jiného nástroje. Sevření nebo zaseknutí způsobí prudké zastavení rotujícího nástroje, které následovně způsobí, že nekontrolované nářadí se pohybuje ve směru opačném k otáčení nástroje v bodě uváznutí.

Například: dojde-li k sevření, nebo zaseknutí brou-sicího kotouče v obrobku, hrana kotouče, která vstupuje do bodu sevření, může vniknout do povrchu materiálu a způsobí, že kotouč je vytlačen nahoru nebo odhozen. Kotouč může bud’ vysko-čit směrem k uživateli, nebo od něj, v závislosti na směru pohybu kotouče v bodě zaseknutí. Brousicí kotouče mohou v těchto případech také prasknout. Zpětný vrh je výsledkem nesprávného používání elektromechanického nářadí a/nebo nesprávných pracovních postupů či podmínek a lze mu zabránit správným dodržením níže popsaných bezpečnost-ních opatření.

a) Nářadí držte pevně a udržujte správnou polo-hu vašeho těla a paže tak, abyste byli schopni odolat silám zpětného vrhu. Vždy používejte pomocnou rukojeť, je-li jí nářadí vybaveno, pro maximální kontrolu nad zpětným vrhem nebo reakčním krouticím momentem při uve-dení do chodu. Uživatel je schopen kontrolovat reakční krouticí momenty a síly zpětného vrhu, dodržuje-li správná bezpečnostní opatření.
b) Nikdy se nepřibližujte rukou k rotujícímu nástroji. Nástroj může zpětným vrhem vaši ruku odmrštit.
c) Nestůjte v prostoru, kam se může nářadí dostat, dojde-li ke zpětnému vrhu. Zpětný vrh vrhne nářadí ve směru opačném k pohybu kotouče v bodě zaseknutí.
d) Věnujte zvláštní pozornost opracování rohů, ostrých hran apod. Předcházejte poskakování a zaseknutí nástroje. Rohy, ostré hrany nebo poskakování mají tendenci zaseknout rotující nástroj a způsobit ztrátu kontroly nebo zpětný vrh.
e) Nepřipojujte k nářadí pilový řetězový řezbářský kotouč nebo pilový kotouč se zuby. Tyto kotouče způsobují často zpětný vrh a ztrátu kontroly.

Doplňkové bezpečnostní pokyny pro pracovní činnosti broušení a řezání

Bezpečnostní varování specifi cká pro pracovní činnosti broušení a abrazivní řezání

a) Používejte pouze typy kotoučů, které jsou doporučeny výrobcem a specifi cký ochranný kryt konstruovaný pro vybraný kotouč. Kotouče, pro které nebylo elektromechanické nářadí konstruováno, nemohou být kryty odpovídajícím způsobem a jsou nebezpečné.
b) Ochranný kryt musí být bezpečně připevněn k elektromechanickému nářadí a umístěn do správné polohy pro maximální bezpečnost tak, aby byla odkryta co nejmenší část kotouče ve směru k uživateli. Ochranný kryt pomáhá chránit uživatele před úlomky kotouče a náhodným dotykem s kotoučem.
c) Kotouče se musí používat pouze pro doporučená použití. Například: neprovádějte broušení boční stranou řezacího kotouče. Abrazivní řezací kotouče jsou určeny pro obvodové řezání, stranové síly působící na tyto kotouče by je mohly roztříštit.
d) Vždy používejte nepoškozené příruby kotoučů, které mají správnou velikost a tvar pro vámi zvolený kotouč. Správné příruby kotouče po-

depírají kotouč a tím snižují možnost prasknutí kotouče. Příruby pro řezání se mohou lišit od přírub pro broušení.

e) Nepoužívejte opotřebené kotouče původně větších rozměrů pro větší elektromechanické nářadí. Kotouče určené pro větší elektromechanické nářadí nejsou vhodné pro větší otačky menšího nářadí a mohou prasknout.

Doplňkové bezpečnostní pokyny pro pracovní činnosti broušení s drátěným kartáčem

Bezpečnostní varování specifi cká pro pracovní činnosti broušení s drátěným kartáčem

a) Uvědomte si, že i při běžné činnosti dochází k odhazování drátěných štětin z kartáče. Nepře těžujte dráty nadměrným zatížením kartáče. Drátěné štětiny mohou snadno proniknout lehkým oděvem a/nebo kůží.
b) Je-li pro broušení drátěným kartáčem doporučeno použití ochranného krytu, zajistěte, aby nedošlo k žádnému dotyku mezi drátěným kotoučem nebo kartáčem a ochranným krytem. Drátěný kotouč nebo kartáč může při práci vlivem zatížení a odstředivých sil zvětšovat svůj průměr.

Další bezpečnostní pokyny

• Stroj se nesmí používat v prostorech vlhkých, mokrých, venku za deště, mlhy, sněžení a v prostředí s nebezpečím výbuchu.
• Před každým použitím nářadí zkontrolujte pohyblivý přívod a vidlici. Závady nechte opravit odborným servisem.
• Mimo budovy používejte výhradně schválené prodlužovací kabely a kabelové spojky.
• Stroj vedte do materiálu v zapnutém stavu.
• Stroj nepřenášejte za kabel.
• Nepracujte na žebříku.
• Při práci užívejte ochranné rukavice a pevnou obuv.
• Při práci používejte ochranné brýle a chrániče sluchu.
• Prach, který vzniká při práci je zdraví škodlivý. Při práci používejte odsávání a respirátor.
• Materiály obsahující azbest smí zpracovávat pouze osoby s odbornými znalostmi. Dodržujte bezpečnostní předpisy platné ve vaší zemi.
• Pohyblivý přívod vedte vždy od nářadí dozadu.
• Používejte pouze frézovací kolečka doporučená výrobcem.

• Vidlici pohyblivého přívodu zasuňte do zásuvky pouze tehdy, je-li frézka vypnutá.

• Překontrolujte, zda v opracovávaném materiálu nejsou elektrická, vodovodní nebo plynová vedení – mohlo by dojít k úrazu.

• Nefrézujte přes kovové předměty, hřebíky nebo šrouby.
• S frézkou nesmí pracovat osoby mladší 16 let.

5.3 Hodnoty emisí

Hodnoty zjištěné dle EN 60 745 jsou typicky:

Akustická hladina L _PA = 89 dB (A)

Nepřesnost K = 3 dB (A)

POZOR

Při práci vzniká hluk

Poškození sluchu

▶ Používejte ochranu sluchu!

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nepřesnost K zjištěné podle EN 60 745:

Frézování frézovací hlavou a K = 1,5 m/s _h = 4,0 m/s^2

Broušení brousicím a kotoučem K = 1,5 m/s _h = 2,6 m/s ^2

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí,

- jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí, - vztahují se k hlavním druhům použití elektrického nářadí.

Ke zvýšení může dojít při jiném použití, s jinými nástroji nebo při nedostatečné údržbě. Vezměte v úvahu čas, kdy nářadí běží na volnoběh a kdy je vypnuté!

6 Uvedení do provozu

VÝSTRAHA

Nebezpečí úrazu, pokud je nářadí používáno při nesprávném napájení ze sítě.

• Sítové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku
• V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz.

6.1 Zapnutí a vypnutí

Zatlačte zajišťovací tlačítko [1-4] dopředu, čímž odjistíte páčku spínače [1-3].

Současně stiskněte páčku spínače [1-3] a stroj

se uvede do chodu a jeho uvolněním se zastaví.

Stálý chod

Zatlačte zajišťovací tlačítko [1-4] dopředu, čímž odjistíte páčku spínače [1-3].

Současně stiskněte páčku spínače [1-3] a dotlačte zajišťovací tlačítko [1-4] dopředu.

Přerušení stálého chodu dosáhnete opětovným stisknutím a uvolněním páčky spínače [1-3].

6.2 Elektronika motoru

Omezení rozběhového proudu

Elektronicky řízený plynulý rozběh zajišťuje rozběh stroje bez zpětného rázu. Vlivem omezeného rozběhového proudu stroje dostačuje jištění 10 A.

Elektronická předvolba otáček

Kolečkem předvolby [1-7] se nastavují – i za cho- du stroje – požadované předvolené otáčky:

Stupeň 1: 1000 min ^-1 Stupeň 4: 1700 min ^-1

Stupeň 2: 1300 min ^-1 Stupeň 5: 2000 min ^-1

Stupeň 3: 1500 min ^-1 Stupeň 6: 2200 min ^-1

Potřebné otáčky jsou závislé na druhu frézovaného materiálu a doporučuje se ověřit si je praktickou zkouškou (viz tabulka použití).

Při velkém zatížení stroje nastavte kolečko předvolby [1-7] do krajní polohy (stupeň 6).

Po delší práci s nízkými otáčkami nechte stroj běžet 3 minuty naprázdno při maximálních otáčkách, aby se motor ochladil.

Konstantní elektronika

Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě; tím je zaručen konstantní pracovní posuv a rovnoměrný úběr materiálu.

Elektronická ochrana při zatížení

Při extrémním přetížení stroje chrání elektronická ochrana motor před poškozením. Pro znovuuvedení do provozu se musí stroj nejdříve vypnout a znovu zapnout.

Tepelná ochrana při přetížení

K ochraně před přehřátím za extrémního trvalého zatížení přepne bezpečnostní elektronika motor při dosažení kritické teploty do chladícího režimu. Stroj není možné zatížit, běží při snížených otáčkách. Po ochlazení za ca 3–5 minut je stroj plně zatížitelný. U strojů zahřátých provozem reaguje tepelná ochrana adekvátně dříve.

7 Používání

VÝSTRAHA

Nebezpečí úrazu elektrickým proudem

▶ Pred jakoukoliv manipulací s nářadím vytáhněte síťovou zástrčku ze zásuvky.

Podle použití a oblasti nasazení jsou k dispozici různé frézovací a brousicí hlavy. Pro optimální pracovní výsledek použijte vhodnou nástrojovou hlavu – viz tabulka na straně 116. Údaje obsažené v tabulce použití k předvolbě otáček jsou doporučené a měly by se ověřit praktickými zkouškami.

7.2 Výměna nástrojové hlavy

POZOR

Při manipulaci s nástrojovou hlavou noste ochranné rukavice.

① Maximální dovolené otáčky použitého nástroje musí minimálně odpovídat nejvyšším otáčkám stroje.
① Nástrojová hlava nesmí vibrovat nebo běžet nevyváženě, jinak ji vyměňte.
① Používejte pouze originální nástrojové hlavy Festool.

7.3 Nasazení nástrojové hlavy

Podle použití a oblasti nasazení použijte vhodnou nástrojovou hlavu (viz tabulka použití).
- Položte stroj na rovný, pevný podklad (napí pracovní stůl).
▶ Prostrčte rameno klíče [2-1] otvorem na trubkovém nástrčném klíči [2-2] a odšroubujte upínací matici [2-3].
▶ Nasadte nástrojovou hlavu [2-4] na vřeteno [2-5]. Dbejte prítom na polohu pera [2-6], jež nesmí vyklouznout.
Zatlačte aretační knoflík vřetena [1-9]. Aretační knofl ík zatlačit pouze při vypnutém stavu za klidu pracovního vřetena.
- Otáčejte vřetenem, dokud aretační knoflík nezapadne.
▶ Upínací matici [2-3] dobře utáhněte pomocí trubkového nástrčného klíče [2-2].

POZOR

Před uvedení do provozu prověřte bezvadný chod nástrojové hlavy otáčením rukou.

Dbejte na to, aby všechny šrouby byly dobře utaženy.

Nenechte zastrčené žádné nástrojové klíče.

Nástrojová hlava se může při pracovním procesu silně zahřát.

Před výměnou nechte nástrojovou hlavu ochladit.

Zatlačte aretační knoflík vřetena [1-9]. Aretační knofl ík zatlačit pouze při vypnutém stavu za klidu pracovního vřetena.
- Otáčejte vřetenem, dokud aretační knoflík nezapadne.
▶ Upínací matici odšroubujte pomocí trubkového nástrčného klíče.
▶ Nasad'te stahovák [3-1] a nástrojovou hlavu uvolněte otáčením ručního šroubu vpravo. Jakmile je nástrojová hlava uvolněna, lze ji odejmout.

7.5 Nastavení hloubky úběru

Povolte šroub zajištění odsávacího krytu [1-8]. Otáčením pákou pro nastavení hloubky odsávání [1-11] lze nastavit hloubku frézování, popř. míru úběru materiálu v rozmezí 0 – 10 mm.

Otočení vlevo = větší hloubka frézování Otočení vpravo = menší hloubka frézování

Nastavení hloubky frézování je závislé na opracovávaném materiálu a použitém nástroji.

7.6 Výměna nástrojů

Výměna frézovacích koleček

Zhoršující se kvalita úběru je způsobena opotře- bením nástroje. Frézovací hlavy jsou osazeny vý- měnnými kolečky a lze je použitím výměnné sady koleček znovu použít.

Sejmutou frézovací hlavu položte na čistý a rovný podklad.
Trubkovým nástrčným klíčem uvolněte šroubovací čepy [4-1] a odstraňte je.
▶ Odejměte vnitřní kroužek [4-2].
▶ Vytáhněte ložiskové čepy [4-3].

Frézovací kolečka [4-4], pouzdra [4-6] a pod-

ložky [4-5] nahradte novými z výměnné sady.

5 frézovacích koleček [4-4] a podložku [4-5] nasadte na pouzdro [4-6]. Těchto 7 sestav vložte zpět do frézovací hlavy tak, aby podložka byla blíže vnějšímu okraji frézovací hlavy – obr. [4c].
▶ Ložiskové čepy [4-3] zasuňte zpět do pouzder [4-6] otvory ve frézovací hlavě.
▶ Ložiskové čepy [4-3] zajistěte vložením vnitřního kroužku [4-2].
▶ Našroubujte šroubovací čepy [4-1] a dotáhněte je trubkovým nástrčným klíčem krouticím momentem 7 Nm.

▶ U frézovacích koleček s plochým zubem dbejte na správnou orientaci zubů – obr. [4c].

POZOR

Před nasazením nástrojové hlavy prověřte bezvadný chod frézovacích koleček otáčením rukou.

Výměna brousicích kotoučů

Zhoršující se kvalita úběru je způsobena opotřebením nástroje. Brousicí hlavy lze po výměně brousicího kotouče znovu použít.

▶ Sejmutou brousicí hlavu [5-3] položte na čistý a rovný podklad.

▶ Uvolněte šrouby [5-1] a odstraňte je.
▶ Očistěte upínací plochy brousící hlavy.
▶ Nahrad'te brousicí kotouč [5-2] novým a zajistěte jej opět šrouby [5-1].
▶ Dotáhněte kroutícím momentem 5 Nm.

Výměna spodního kartáče

Dojde-li k nadměrnému opotřebení spodního kar-táče [6-3], zhorší se jeho ochranná funkce a je nutno jej vyměnit.

▶ Vymontujte šrouby [6-1] a vyjměte kluzné plechy [6-2].
▶ Vyjměte spodní kartáč [6-3] i s pružinami [6-4].
▶ Na čepy [6-5] nového spodní kartáče nasad'te pružiny [6-4] a kartáč zasad'te. Dbejte přitom, aby pružiny zapadly na čep odsávacího krytu [6-6].
▶ Přiložte kluzné plechy [6-2] a zajistěte je šrouby [6-1].

▶ Prověřte správnou funkci mechanismu.

Výměna předního kartáče

Dojde-li k nadměrnému opotřebení předního kar-táče [7-1], zhorší se jeho ochranná funkce a je nutno jej vyměnit.
▶ Povolte šrouby [7-2] a uvolněte ochranný plech [7-3].

▶ Nahradte přední kartáč [7-1] novým, přiložte plech a zajistěte šrouby [7-2].

7.7 Odsávání prachu

Při práci vznikající prach může být zdraví škodlivý, hořlavý nebo výbušný.

Stroj musí být připojen na vhodné odsávací zařízení (vysavač). Vysavač musí být vhodný pro opracovávaný materiál. Při odsávání zvlášť zdraví škodlivého, karcinogenního, suchého prachu je třeba použít speciální vysavač z řady Festool.

Odsávací hrdlo [1-1] je vhodné pro odsávací hadici ∅ 36 mm.

^6 Pro zaručení optimálního odsávání a zvýšení životnosti frézovacích a brousicích nástrojů pravidelně čistěte odsávací kanály.

7.8 Závěsné oko

Stroj je se závěsným okem [1-10] vybaven pro použití lankového závěsu (balancer).

Díky odlehčení hmotnosti je tak umožněna snažší práce např. na fasádách a stěnách.

7.9 Podlahové vedení BG-RG 150

Použitím podlahového vedení lze vést stroj po podlaze ve vzprímené poloze. Závaží, které je jeho součástí, zajišťuje optimální přítlak. Kolečka zjednodušují transport této sestavy mezi jednotlivými pracovišti.

8 Pracovní pokyny

Stroj nasadte na povrch obrobku v zapnutém stavu a pohybujte jím rovnoběžně popř. kruhově v podélném a příčném směru.

Výkon úběru je hlavně určen vhodně zvoleným nástrojem a nastavením hloubky úběru.

Nadměrné zvýšení přítlaku nevede ke zvýšenému úběru, ale pouze k silnějšímu opotřebení stroje a frézovacích nástrojů.

Při pracovním procesu dbejte na to, aby se odsávací hadice nezlomila nebo nepoškodila.

Porucha odsávání vede ke zvýšené prachové zátěži a zvyšuje opotřebení frézovacího nástroje.

POZOR

Během práce kontrolujte, zda se frézovací kolečka stále volně otáčejí na osách. Kdyby tomu tak nebylo, je třeba je uvolnit z nástrojové hlavy.

9 Údržba a opravy

VÝSTRAHA

Nebezpečí úrazu elektrickým proudem

▶ Před jakoukoliv manipulací s nářadím vytáhněte síťovou zástrčku ze zásuvky.
▶ Veškerou údržbu a opravy, které vyžaduj otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

• Zabalené stroje lze skladovat v suchém skladu bez vytápění, kde teplota neklesne pod -5 °C. Nezabalené stroje lze skladovat pouze v suchém skladu, kde teplota neklesne pod +5 °C, kde je zabráněno náhlým změnám teploty.
• K zajištění proudění vzduchu musí být chladící otvory na motoru vždy čisté a průchozí.
• Stroj je vybaven speciálními samoodpojitelnými uhlíky. Při jejich opotřebování dojde automaticky k přerušení přívodu elektrického proudu a stroj se zastaví.
• V případě ztižené regulace výšky odsávací příruby je třeba přírubu stáhnout a vyčistit.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na:

www.festool.net/service

Používejte jen originální náhradní díly Festool! Obj. č. na:

www.festool.net/service

10 Životní prostředí

Nevyhazujte elektrická nářadí do domovního odpadu! Nechte ekologicky zlikvidovat nářadí, příslušenství a obal! Dodržujte přitom platné národní předpisy.

Pouze EU: Podle Evropské směrnice o odpadních elektrických a elektronických zařízeních a aplikace v národním právu se musí vyřazené elektrické nářadí shromažďovat odděleně a musí se ekologicky recyklovat.

Informace k REACH:

www.festool.com/reach

11 ES prohlášení o shodě

Renovační frézka Sériové č.

RG 150 E 768916, 768884

Rok označení CE: 2013

¡Prohlašujeme s plnou naší zodpovědností, že ten-to výrobek je v souladu s následujícími normami nebo normativními dokumenty:

2006/42/ES, 2004/108/ES (do 19.04.2016), 2014/30/EU (od 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-3:2011+ A2:2013, EN 55014-1:2006+ A1:2009+ A2:2011, EN 55014-2:1997+ Corrigendum 1997+ A1:2001+ A2:2008, EN 61000-3-2:2006+ A1:2009+ A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

ppa. Dr. Johannan Suiwul

Vedoucí výzkumu, vývoje, technické dokumentace

2015-03-02

Nástrojová hlava	Osazeno Použití		Nastavovací kolečko
	Tvrdokovová frézovací kolečka, „špičatý zub“, sada 35 ks SZ-RG 150	Odstranění tvrdé omítky, zbytků lepidel na obklady a omítky z umělé pryskyřice	4-6
	Tvrdokovová frézovací kolečka, „plochý zub“, sada 35 ks FZ-RG 150	Odstranění měkké omítky, čerstvého betonu, zbytků betonu a ochranných nátěrů	4-6
	Diamantový kotouč DIA-HARD 150	Odstranění tvrdých materiálů, např. betonu s pevností větší jak C10, tvrdé potěry	6
	Diamantový kotouč DIA-ABRASIV 150	Odstranění měkkých materiálů s vyšší abrazí, např. čerstvý beton, lepidla na obklady, tvrdé omítky, pískovec	6
	Diamantový kotouč DIA UNI 150	Universální použití, např. barvy (na betonu, omítkách, dřevu), lepidla, tvrdé omítky	5-6
	Tvrdokovový kotouč HW-150/SC	Na elastické nátěry, ochranné nátěry, latexové a olejové barvy, sádru, póro-beton	2-3

PL
