NÁVOD K OBSLUZE GV 1431 Güde

Překlad originálního návodu k provozu - Vertikutátor

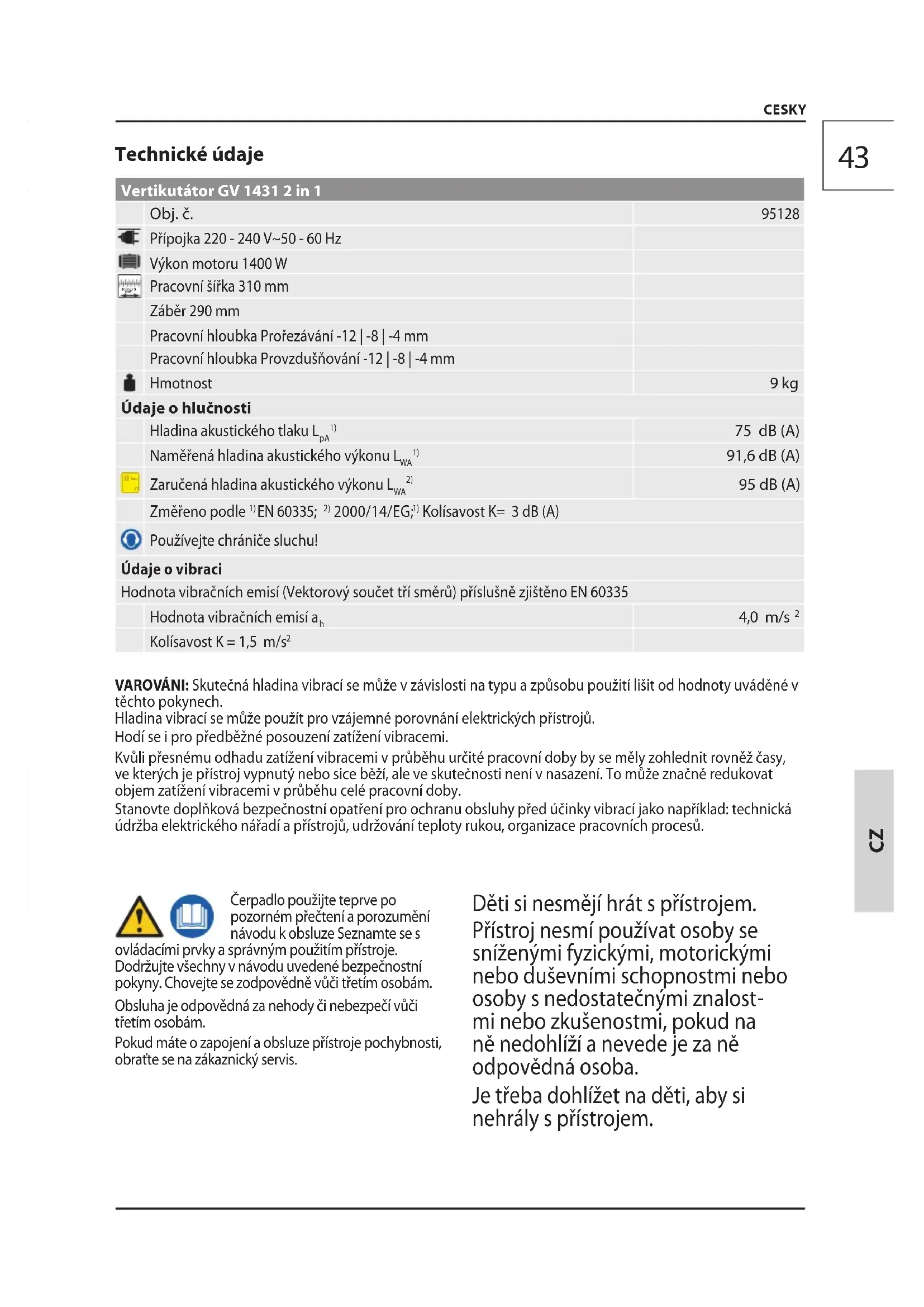

Technické údaje Vertikutátor GV 1431 2 in 1 Obj. č.

Vertikutierer GVZ 1401 2 in1 Pracovní šířka 310 mm Záběr 290 mm Pracovní hloubka Prořezávání -12 | -8 | -4 mm Pracovní hloubka Provzdušňování -12 | -8 | -4 mm Hmotnost 9 kg Údaje o hlučnosti Hladina akustického tlaku L

75 dB (A) Naměřená hladina akustického výkonu L

91,6 dB (A) Zaručená hladina akustického výkonu L

95 dB (A) Změřeno podle

Kolísavost K= 3 dB (A) Používejte chrániče sluchu! Údaje o vibraci Hodnota vibračních emisí (Vektorový součet tří směrů) příslušně zjištěno EN 60335 Hodnota vibračních emisí a

VAROVÁNI: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech. Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů. Hodí se i pro předběžné posouzení zatížení vibracemi. Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby. Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů. Děti si nesmějí hrát s přístrojem.Přístroj nesmí používat osoby se sníženými fyzickými, motorickými nebo duševními schopnostmi nebo osoby s nedostatečnými znalost mi nebo zkušenostmi, pokud na ně nedohlíží a nevede je za ně odpovědná osoba.Je třeba dohlížet na děti, aby si nehrály spřístrojem. Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis.44 CESKY

Použití v souladu s určením Vertikutátor je určený na svislé prořezávání a provzdušňování malých až středně velkých trávníkových ploch v soukromých zahradách u domů. Provzdušňovač: je určen na vyčesávání plsti (mechu, listů, plevele, atd.) z trávníku. Vertikutátor: na ošetření trávníku a regeneraci trávníků a zatravněných ploch. Kvůli nebezpečí úrazu uživatele a jiných osob se verti

kutátor nesmí používat k jiným účelům. Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Vertikutátor se nesmí používat na trimování divokého porostu, živých plotů a keřů, na řezání a drcení pergolových porostů nebo na sekání trávníku na střešních porostech nebo v balkonových květináčích. Dále se vertikutátor nesmí používat jako drtička na drcení větví ze stromů a živých plotů, ani na vyrovnávání terénních nerovností. Požadavky na obsluhu Obsluha si musí před použitím přístroje pozorně přečístnávod k obsluze. Kvalikace: Kromě podrobného poučení odborníkem nenípro používání přístroje nutná žádná speciální kvalikace. Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 18 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Místní ustanovení mohou stanovit minimální věk uživatele. Školení: Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem kobsluze. Speciální školení není nutné. Zbytková nebezpečí Rotující nože mohou vést ktěžkým úrazům pořezáním, resp. k uříznutí částí těla. Nikdy nesahejte pod těleso skříně, když přístroj běží. Během práce noste ochranné brýle. Nikdy nesundávejte sběrný vak, když přístroj běží. Vymršťované kameny nebo zemina mohou vést k poraněním. Před sekáním prohledejte, zda nejsou na obráběné ploše cizí tělesa. Dávejte pozor, aby byl sběrný vak řádně zavěšený. Během práce noste ochranné brýle. Špatné osvětlení/ světelné poměry představují velké bezpečnostní riziko. Při práci s přístrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry. Chování v případě nouze Nebezpečí úrazu! Ruce a nohy nikdy nedávejte do blízkosti rotujících dílů. Udržujte vždy odstup od vyhazovacího otvoru. Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej.Kvůli případné nehodě musí být na pracovišti vždy poruce lékárnička první pomoci dle DIN 13164. Materiál,který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc,uveďte tyto údaje:

Symboly Výstraha/pozor! Přečtěte si návod k obsluze Pozor! Nože dobíhají! Počkejte, až se všechny otáčející se části zastaví. Udržujte připojovací kabel mimo dosah řezacích nožů. Děti a nepovolané osoby držte vždy mimo dosah přístroje. Chraňte před vlhkem Nevystavujte stroj dešti. Před prováděním nastavení, čištění nebo údržby přístroje vždy vytáhněte zástrčku z el. zásuvky. Noste ochranné brýle! Používejte chrániče sluchu! Noste ochranné rukavice!45 CESKY

Noste bezpečnostní obuv s ochranou proti proříznutí, drsnou podrážkou a ocelovou špičkou! Výstraha před odmrštěnými předměty Varování před ostrými noži. Nože ještě krátce dobíhají i po vypnutí Výstraha před řeznými poraněními Okolostojící osoby držte vbezpečné vzdálenosti od stroje (min. 5 m) Pokud dojde k poškození nebo přeříznutí kabelu, zástrčku ihned vytáhněte ze zásuvky. Typ ochrany II CE symbol Vadné a/nebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren. Chraňte před vlhkem Obal musí směřovat nahoru Všeobecné bezpečnostní pokyny pro elektrické přístroje

Výstraha Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyby při dodržování níže uvedených pokynů mohou vést k úderu elektrickým proudem, požáru a/nebo vážným úrazům. Všechny bezpečnostní pokyny a instrukce uscho

vejte pro budoucí použití. V bezpečnostních pokynech použitý pojem „elektrický přístroj“ se vztahuje na kabelem napájené elektrické nářadí (s napájecím kabelem) a na baterií napájené elektrické nářadí (bez napájecího kabelu).

1) Bezpečnost na pracovišti

a) Pracoviště udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b) S elektrickým přístrojem nepracujte v explozí ohroženém prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny a prach. Elektrické přístroje vytvářejí jiskry, které mohou zapálit prach či výpary. c) Děti a ostatní osoby udržujte v bezpečné vzdá

lenosti od elektrického přístroje.Při rozptylování můžete ztratit kontrolu nad přístrojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektrického přístroje se musí hodit do zásuvky. Zástrčku nelze jakkoliv měnit. Uzemněné elektrické přístroje nepoužívejte v kombinaci se zástrčkovými adaptéry. Nezměněné zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy jako jsou trubky, topení, sporáky a chladničky. Existuje zvýšené riziko úderu elektrickým prou

dem, je-li Vaše tělo uzemněné. c) Elektrické přístroje nevystavujte dešti a vlhkosti. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem. d) Kabel nepoužívejte v rozporu s určením, k nošení přístroje, jeho zavěšení nebo k vytaho

vání zástrčky ze zásuvky. Kabel chraňte před nadměrnými teplotami, olejem, ostrými hrana- mi a pohyblivými částmi přístroje. Poškozené a zamotané kabely zvyšují riziko úderu elektrickým proudem. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungska

bel,die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbe- reichgeeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Pokud s elektrickým přístrojem pracujete venku, používejte jen prodlužovací kabely, které jsou vhodné pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úderu elektrickým proudem. g) Pokud se nelze vyhnout provozu elektrické

ho přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybovému proudu. Použití ochranného vypínače proti chybovému proudu snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte, a k práci s elektrickým přístrojem přistupujte s rozumem. Elektrický přístroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu a léků. Moment nepozornosti při použití přístroje může vést k vážným úrazům. b) Noste osobní ochranné pomůcky a vždy ochran

né brýle. Nošení osobních ochranných pomůcek jako jsou respirátor, neklouzavá bezpečnostní obuv, ochranná helma nebo chrániče uší, v závislo- sti na typu a použití elektrického přístroje, snižuje riziko úrazů.46 CESKY

a) Elektrický přístroj smí opravit jen kvalikovaný autorizovaný personál, a to jen pomocí origináln

ích náhradních dílů. Tím se zajistí, že bezpečnost přístroje zůstane zachována. Bezpečnostní pokyny pro Vertikutátor Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD max. chybový proud 30mA). Prodlužovací kabely musí mít průřez kabelu minimálně 1,5 mm². Nedoporučuje se použití prodlužovacích kabelů s odlišnou délkou a odlišným průřezem, ani adaptérů a vícenásobných zástrček. Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti. Minimální bezpečnostní odstup činí 5 m. Noste osobní ochranné pomůcky. Noste pevnou obuv a dlouhé kalhoty. Přístroj nepoužívejte nikdy bosí nebo v lehkých sandálech. Je-li to nutné, noste ochranné rukavice. Zkontrolujte pečlivě terén, na kterém se bude stroj používat, a odstraňte všechny předměty, které by stroj mohl uchopit a vymrštit, jako např. kameny, větve, dráty, živé tvory apod. Pokud je to možné, vyhněte se používání výrobku na mokré trávě. Před použitím přístroje se vizuální kontrolou přesvědčte, že válce a šrouby nejsou tupé, opotřebené nebo poškozené. Opotřebené nebo poškozené válce a šrouby vyměňte, aby mohlo být zajištěno vyvážení přístroje. Ochranná zařízení, která se nachází na stroji, je striktně zakázáno demontovat, měnit, používat v rozporu s jejich určením nebo připevňovat ochranná zařízení jiných výrobců. Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte. Motor spusťte až tehdy, jsou-li Vaše nohy v bezpečné vzdálenosti od řezných nástrojů. Stroj při spouštění nenaklápějte. Stroj nespouštějte, pokud stojíte před vyhazovacím otvorem. Choďte! Neběhejte! Dbejte na bezpečný postoj, především na svazích. Ne

pracujte na příliš strmých svazích. Při změně směru jízdy na svazích buďte mimořádně opatrní. Buďte mimořádně opatrní, když se otáčíte a přístroj táhnete směrem k sobě. c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrický přístroj vypnut dříve, než jej připojíte ke zdroji napájení a/nebo baterii, zvednete nebo ponesete. Pokud máte při nošení elektrického přístroje prst na spínači nebo přístroj zapojujete do sítě zapnutý, může to vést k úrazům. d) Před zapnutím odstraňte z elektrického přístroje seřizovací nástroje a klíče. Nástroj nebo klíč, který se nachází v pohyblivé části přístroje, může způsobit úraz. e) Vyhněte se abnormálnímu držení těla. Zaujměte stabilní postoj a neustále udržujte rovnováhu. Můžete tak elektrický přístroj v nečekaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste široký oděv a šperky. Vlasy, oděv a rukavice držte v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky a dlouhé vlasy mohou být zachyceny pohy

blivými částmi. g) Pokud lze namontovat odsávače a lapače prachu, ujistěte se, že jsou tyto připojeny a správně používány. Použití odsávače prachu může snížit ohrožení prachem.

4) Použití a ošetření elektrického přístroje

a) Přístroj nepřetěžujte. Pro danou práci použijte vhodný elektrický přístroj. S vhodným elek

trickým přístrojem se pracuje lépe a bezpečněji v uvedeném rozsahu výkonu. b) Nepoužívejte elektrický přístroj, jehož spínač je vadný. Elektrický přístroj, který nelze již zapnout nebo vypnout, je nebezpečný a musí být opraven. c) Zástrčku vytáhněte ze zásuvky a/nebo baterii vyjměte před seřizováním přístroje, výměnou příslušenství nebo odložením přístroje. Tato bezpečnostní opatření brání náhodnému spuštění elektrického přístroje. d) Elektrické přístroje, které nepoužíváte, uložte mimo dosah dětí. Zabraňte tomu, aby elektrický přístroj používaly osoby, které s ním nejsou seznámeny nebo si nepřečetly tyto pokyny. Elektrické přístroje jsou nebezpečné, pokud je používají nezkušené osoby. e) Pečujte o elektrické přístroje. Kontrolujte, zda pohyblivé části přístroje bezvadné fungují a neváznou, zda nejsou prasklé či poškozené tak, že je negativně ovlivněna funkce elektrického přístroje. Poškozené části nechte před použitím přístroje opravit. Příčinou mnohých nehod jsou špatně udržované elektrické přístroje. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými břity se méně často zakliňují a snadněji se vedou. g) Elektrické přístroje, příslušenství, nástavce atd. používejte v souladu s těmito pokyny. Zohledněte přitom pracovní podmínky a činnost, kterou provádíte. Použití elektrických přístrojů k jiným než předepsaným účelům může vést k nebezpečným situacím.47 CESKY

Přístroj vždy vypněte, pokud se má přenášet, překlápět nebo se má pohybovat mimo trávník. Počkejte, až se všechny rotující části zastaví. Pokud narazíte na cizí předmět nebo stroj začne vibro

vat, musíte ho vypnout a vytáhnout nástrčku napájení zástrčka. Zkontrolujte, zda není přístroj poškozen. Případné škody opravte. Stroj ihned vypněte, jakmile dokončíte svou práci.

• Zastavte stroj a vytáhněte kontaktní klíč. Počkejte až se všechny rotující díly zastaví, a zařízení vychladne.

• vždy, když opustíte zařízení

• Aby se uvolnit zablokovaný nůž.

• Pro nastavení řezní výšky.

• Pro vyprázdnění záchytného vaku.

• Když zachytíte cizí těleso, zkontrolujte, zda se sekačka nepoškodila. Než přístroj opět uvedete do provozu, musí se provést opravy.

• Pro nadzvednutí nebo odnesení sekačky.

• Abyste mohli sekačku převrátit nebo přepravit (např. ztrávníku na trávník nebo přes cestu.

• Než sekačku zkontrolujete, proveďte její vyčištění nebo jiné práce. Zapínač/vypínač a bezpečnostní spínač se nesmí zamykat. Dodržujte, prosím, zákonná ustanovení k nařízení o ochraně proti hluku, která mohou být v různých místech rozdílná. Varování: Toto elektrické nářadí generuje během provozu elektromagnetické pole. Toto pole může za určitých okolností narušit funkci aktivních nebo pasivních lékařských implantátů. Aby se snížilo riziko vážného nebo smrtelného úrazu, doporučujeme osobám s lékařskými implantáty, aby věc konzulto

vali se svým lékařem a výrobcem zdravotnického implantátu, než budou obsluhovat stroj. Nepoužívejte zařízení v blízkosti hořlavým kapalin nebo plynů. Při zkratu hrozí nebezpečí požáru a exploze. Údržba Rotující nůž Nastavování, čištění nebo údržbu přístroje provádějte pouze při vypnutém motoru, vytažené síťové zástrčce a pokud je řezný nůž zastavený. Před prováděním nastavení, čištění nebo údržby přístroje vždy vytáhněte zástrčku z el. zásuvky. Stroj udržuje čistý. Pravidelně vyčistěte skluz pro vyhazo

vání trávy a těleso přístroje. Všechny pohyblivé díly ošetřete ekologickým olejem. Sběrný koš kontrolujte pravidelně z hlediska opotřebení a stárnutí. Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. Likvidace Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji nebo na obalu. Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren. Likvidace přepravního obalu Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle eko- logicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti. Nebezpečí udušení! Ukládejte části obalů mimo dosah dětí, a co možná nejrychleji je zlikvidujte. Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Důležité informace pro zákazníka Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování.48 Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do- movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole. Sériové číslo: Objednací číslo: Rok výroby: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

CESKY Vyhledávání poruch Porucha Příčina Odstranění Motor nestartuje Chybí napájení Kabel zkontrolujte,zasuňte a v případě potřeby vyměňte nebo nechte opravit u odborníka. Vadný kabel Kabel zkontrolujte,zasuňte a v případě potřeby vyměňte nebo nechte opravit u odborníka. Vadné napájení Elektrický kabel je nepřípustně dlouhý nebo má příliš malý průřez Není ovládán hlavní spínač, resp. bezpečnostní oblouk Viz níže „Provoz“

Spínač/vypínač je vadný Nechte ho vyměnit v odborném servisu Güde Neklidný chod, silná vibrace Motor vynechává Je poškozený nůž Vyměňte nůž Válec je uvolněný Zkontrolujte uchycení válce a pevně jej dotáhněte Blokování vlivem cizích těles Uvolnění blokování Slabý pracovný výkon Nůž je tupý Nechte nůž nabrousit nebo vyměnit Nepřizpůsobená pracovní výška Nastavte pracovní výšku

Tráva je příliš vysoká Trávu nejdříve posečte49 SLOVENSKY
