NÁVOD K OBSLUZE HD 8184 MXA Plus Kärcher

G 10. 12. 11. 9. 8.

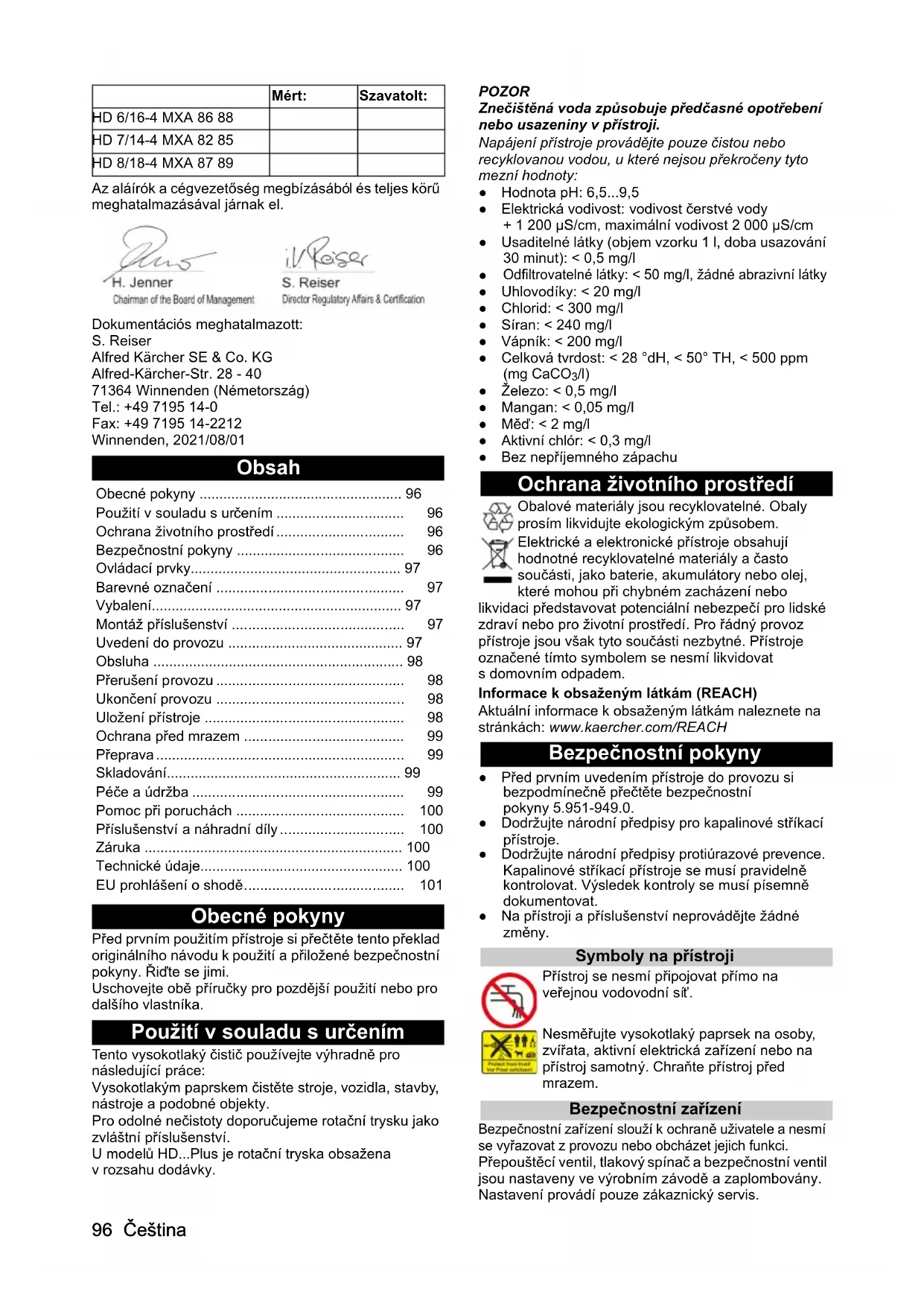

Použití v souladu s určením 96

Ochrana životního prostředí 96

Bezpečnostní pokyny 96

Ovládací prvky.... 97

Barevné označení 97

Vybalení....97

Montáž příslušenství 97

Uvedení do provozu 97

Obsluha 98

Přerušení provozu 98

Ukončení provozu 98

Uložení přístroje 98

Ochrana před mrazem 99

Přeprava 99

Skladování....99

Péče a údržba 99

Pomoc při poruchách 100

Příslušenství a náhradní díly 100

Záruka 100

Technické údaje.... 100

EU prohlášení o shodě.... 101

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití v souladu s určením

Tento vysokotlaký čistič používejte výhradně pro následující práce:

Vysokotlakým paprskem čistěte stroje, vozidla, stavby, nástroje a podobné objekty.

Pro odolné nečistoty doporučujeme rotační trysku jako zvláštní příslušenství.

U modelů HD...Plus je rotační tryska obsažena v rozsahu dodávky.

POZOR

Znečištěná voda způsobuje předčasné opotřebení nebo usazeniny v přístroji.

Napájení přístroje provádějte pouze čistou nebo recyklovanou vodou, u které nejsou překročeny tyto mezní hodnoty:

• Hodnota pH: 6,5...9,5
- Elektrická vodivost: vodivost čerstvé vody + 1 200 μS/cm, maximální vodivost 2 000 μS/cm
- Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l
- Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky
• Uhlovodíky: < 20 mg/l
• Chlorid: < 300 mg/l
- Síran: < 240 mg/l
• Vápník: < 200 mg/l
- Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- Železo: < 0,5 mg/l
• Mangan: < 0,05 mg/l
- Měd': < 2 mg/l
• Aktivní chlór: < 0,3 mg/l
- Bez nepříjemného zápachu

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Bezpečnostní pokyny

• Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte bezpečnostní pokyny 5.951-949.0.
• Dodržujte národní předpisy pro kapalinové střikací přístroje.
• Dodržujte národní předpisy protiúrazové prevence. Kapalinové stříkací přístroje se musí pravidelně kontrolovat. Výsledek kontroly se musí písemně dokumentovat.
• Na přístroji a příslušenství neprovádějte žádné změny.

Přístroj se nesmí připojovat přímo na veřejnou vodovodní sit'.

Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Chraňte přístroj před mrazem.

Bezpečnostní zařízení

Bezpečnostní zařízení slouží k ochraně uživatele a nesmí se vyřazovat z provozu nebo obcházet jejich funkci.

Přepouštěcí ventil, tlakový spínač a bezpečnostní ventil jsou nastaveny ve výrobním závodě a zaplombovány.

Nastavení provádí pouze zákaznický servis.

Přepouštěcí ventil s tlakovým spínačem

Při snížení množství vody pomocí regulace tlaku a množství se otevře přepouštěcí ventil a část vody teče k sací straně čerpadla.

Při uvolnění spouštěcí páky vysokotlaké pistole vypne tlakový spínač vysokotlaké čerpadlo a zastaví vysokotlaký paprsek.

Jakmile je spouštěcí páka stlačena, čerpadlo se opět zapne.

Bezpečnostní ventil

Bezpečnostní ventil se otevirá při překročení přípustného provozního tlaku a voda teče zpět k sací straně čerpadla.

Ovládací prvky

Viz stranu s obrázky

① Chranič

②Tryska

③ Regulace tlaku a množství *

④ Pracovní nástavec EASY!Lock

⑤ Vysokotlaká pistole EASY!Force

⑥Pojistná západka

⑦ Spouštěcí páčka

⑧ Odjišťovací páčka

⑨ Vysokotlaká hadice EASY!Lock

⑩ Posuvné madlo, nahoře (vytažené)

⑪ Hadicový buben

⑫Posuvné madlo, dole (zasunuté)

⑬Držák kabelu

⑭ Držák pracovního nástavce

⑮ Odkládací místo pro rotační trysku*

⑯ Hlavní spínač

⑰Pouzdro pro pracovní nástavec

18 Sítko

⑲ Hadicová koncovka

20 Převlečná matice

21 Vodní přípojka

⑳ Kluzná patka, opěrná patka

②3 Držák pro pěnovací trysku*

⑳ Přepravní držák pro plošný čistič*

25 Odjištění posuvného madla

* není součástí dodávky u všech variant přístroje

Barevné označení

- Ovládací prvky pro čisticí proces jsou žluté.

- Ovládací prvky pro údržbu a servis jsou světle šedé.

Vybalení

1. Při vybalování zkontrolujte obsah obalu.

2. Škody vzniklé pře přepravě ihned oznamte prodejci.

Montáž příslušenství

Upozornění

Systém EASY!Lock spojuje komponenty pomocí rychlozávitu rychle a spolehlivě jedním otočením.

1. Vysokotlakou trysku nasad'te na pracovní nástavec.

2. Namontujte převlečnou matici a rukou ji utáhněte (EASY!Lock).

3. Spojte pracovní nástavec s vysokotlakou pistolí a utáhněte rukou (EASY!Lock).

Obrázek A

1. Upevněte stojnou nohu pomocí 2 šroubů. Obrázek B

2. Upevněte stojnou nohu k přístroji pomocí 2 svorek. Svorky zatlučte kladivem až na doraz. Obrázek C

① Svorka

1. Vysokotlakou hadici spojte s vysokotlakou pistolí a pevně rukou utáhněte (EASY!Lock).

Uvedení do provozu

Elektrické připojení

⚠NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Přístroj pomocí zástrčky připojte na elektrickou síť. Nerozpojitelné připojení na elektrickou síť je zakázané. Zástrčka slouží k odpojení od elektrické sítě.

Připojovací hodnoty viz typový štítek nebo Technické údaje.

1. Odviňte síťový kabel a odložte na podlahu.

2. Zasuňte síťovou zástrčku do zásuvky.

Vodní přípojka

Přípojka na přívod vody

⚠VAROVÁNÍ

Zdravotní riziko následkem zpětného toku znečištěné vody do rozvodu pitné vody.

Dodržujte předpisy stanovené místní vodárnou. Podle platných předpisů se přístroj nesmí nikdy provozovat bez systémového odpojovače na rozvodu pitné vody. Použijte systémový odpojovač firmy KÄRCHER nebo alternativní systémový odpojovač podle normy EN 12729, typ BA. Voda, která proteče systémovým odpojovačem, se již nepovažuje za pitnou. Systémový odpojovač připojte vždy na vodovodní připojku, nikdy jej nepřipojujte přímo na vodní připojku přístroje.

1. Zkontrolujte přívodní tlak, vstupní teplotu a vstupní množství vodovodní přípojky. Požadavky viz kapitolu „Technické údaje“.

2. Systémový odpojovač a vodní přípojku přístroje spojte hadicí (minimální délka 7,5 m, minimální průměr 1"). Přívodní hadice není obsažena v rozsahu dodávky.

3. Otevřete přívod vody.

Nasávání vody z nádrže

1. Sací hadici (objednací číslo 4.440-207.0) a filtr (objednací číslo 4.730-012.0) přišroubujte na vodní přípojku.

2. Odvzdušněte prístroj.

Odvzdušnění přístroje

1. Odšroubujte trysku z pracovního nástavce.

2. Nechte přístroj běžet, dokud nevystupuje voda bez bublinek.

3. V případě problémů s odvzdušněním nechte přístroj běžet 10 sekund a potom ho vypněte. Postup několikrát opakujte.

4. Vypněte přístroj.

5. Znovu našroubujte trysku.

Obsluha

⚠NEBEZPEČÍ

Nebezpečí zranění vysokotlakým vodním paprskem

Nikdy neupevňujte spouštěcí a bezpečnostní páčku ve stisknuté poloze.

Nikdy nepoužívejte vysokotlakou pistoli, pokud je bezpečnostní páčka poškozená.

Před zahájením jakýchkoliv prací na přístroji přesuňte pojistnou západku vysokotlaké pistole dopředu.

Automatický hadicový buben

Přístroj je vybaven hadicovým bubnem.

Odvinutí hadice

1. Vytáhněte hadici.

2. Při odlehčení hadicový buben zaskočí do úchytu.

Navinutí hadice

1. Hadici krátce vytáhněte a následně odlehčete. Hadicový buben hadici automaticky navine.

2. Při procesu navinutí regulujte rychlost navinutí vedením hadice.

Otevíráni/zavíráni vysokotlaké pistole

1. Otevření vysokotlaké pistole: Stiskněte bezpečností páčku a spouštěcí páčku.

2. Zavření vysokotlaké pistole: Uvolněte bezpečností páčku a spouštěcí páčku.

Provoz s vysokým tlakem

Přístroj lze provozovat jako stojící nebo ležící.

Upozornění

Přístroj je vybaven tlakovým spínačem. Motor se rozběhne jen tehdy, když je otevřená vysokotlaká pistole.

1. Vysokotlakou hadici odviňte úplně z hadicového bubnu.

2. Hlavní spínač přepněte do polohy „I“.

3. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dozadu.

4. Otevřete vysokotlakou pistoli.

5. U přístroje s regulací tlaku a množství: Nastavte pracovní tlak otáčením regulátoru tlaku a množství.

Provoz s čisticím prostředkem

Upozornění

K provozu s čisticími prostředky je potřebný pěnovací nástavec s nádobou (volitelné vybavení).

⚠VAROVÁNÍ

Zdravotní riziko následkem chybného zacházení s čisticími prostředky

Dodržujte bezpečnostní pokyny na čisticím prostředku.

POZOR

Nevhodné čisticí prostředky mohou poškodit přístroj a čištěný objekt.

Používejte pouze čisticí prostředky schválené firmou KÄRCHER.

Dodržujte doporučení pro dávkování a pokyny přiložené k čisticímu prostředku.

Pro ochranu životního prostředí používejte čisticí prostředky úsporně.

Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům.

Obrázek D

①Pěnovací tryska

② Nádrž

③ Sada clon

Přidávání čisticího prostředku: 3 = silný roztok, 2 = středně silný roztok, 1 = slabý roztok

④ Sací hadice

⑤ Vysokotlaká pistole EASY!Force

1. Odšroubujte nádrž.

2. Do sací hadice zasuňte požadovanou clonu.

3. Naplňte čisticí prostředek do nádrže.

4. Našroubujte nádrž na pěnovací trysku.

5. Sejměte pracovní nástavec z vysokotlaké pistole.

6. Upevněte pěnovací trysku na vysokotlakou pistoli a utáhněte rukou.

7. Uved'te vysokotlaký čistič do provozu.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek na suchý povrch a nechte působit (nikoliv zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým paprskem.

Vypláchnutí pěnovacího pracovního nástavce

Pěnovací pracovní nástavec se musí po použití vypláchnout, aby se zabránilo usazování čisticího prostředku.

1. Odšroubujte nádrž.

2. Zbytek čisticího prostředku nalijte zpět do původního obalu.

3. Nádrž naplňte čistou vodou.

4. Našroubujte nádrž na pěnovací trysku.

5. Pěnovací trysku nechte v provozu cca 1 minutu, aby se vypláchly zbytky čisticího prostředku.

6. Vyprázdněte nádrž.

Přerušení provozu

1. Zavřete vysokotlakou pistoli, přístroj se vypne.

2. Zajistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dopředu.

Upozornění

Při vypnutí přístroje se tlak vody sníží o cca 70 %. Tím se snížuje ovládací síla vysokotlaké pistole a prodlužuje životnost přístroje.

Pokračování provozu

1. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku dozadu.

2. Otevřete vysokotlakou pistoli, přístroj se znovu zapne.

Ukončení provozu

1. Zavřete přívod vody.

2. Otevřete vysokotlakou pistoli.

3. Hlavní spínač nastavte do polohy „I“ a nechte přístroj nechte běžet 5 až 10 sekund.

4. Zavřete vysokotlakou pistoli.

5. Hlavní spínač nastavte do polohy „0/OFF“.

6. Sít'ovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.

7. Odpojte přívod vody.

8. Otevřete vysokotlakou pistoli, až se uvolní tlak.

9. Zajistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dopředu.

Uložení přístroje

1. Pracovní nástavec s vysokotlakou pistolí postavte do pouzdra a zaklapněte do držáku pracovního nástavce.

2. Sít'ový kabel naviňte kolem držáku kabelu.

3. Vysokotlakou hadici naviňte na hadicový buben.
4. Stiskněte odjištění posuvného madla a zasuňte ho.

Ochrana před mrazem

POZOR

Mráz zničí přístroj, ze kterého nebyla úplně vypuštěna voda.

Přístroj ukládejte pouze na místě chráněném před mrazem.

Pokud není možné skladování s ochranou proti mrazu:

1. Vypust'te vodu.
2. Načerpejte do přístroje běžný mrazuvzdorný prostředek.
3. Nechte přístroj běžet maximální 1 minutu, až se vyprázdní čerpadlo a vedení.

Upozornění

Používejte běžný mrazuvzdorný prostředek pro motorová vozidla na bázi glykolu. Dodržujte předpisy výrobce k zacházení s mrazuvzdorným prostředkem.

Přeprava

⚠UPOZORNĚNÍ

Nebezpečí úrazu, nebezpečí poškození

Při přepravě vezměte v úvahu hmotnost přístroje.

POZOR

Nebezpečí poškození

Chraňte spouštěcí páčku vysokotlaké pistole před poškozením.

1. Při přepravě ve vozidlech přístroj zajistěte podle příslušných platných směrnic proti sklouznutí a převrácení.
2. Při přepravě na delší trasy táhněte přístroj pomocí zásuvného madla za sebou.
3. Při výstupu po schodech vytahujte přístroj nahoru po jednotlivých schodech. Kluzné patky chrání skřín před poškozením.

Přepravní držák pro plošný čistič

1. Připojovací hrdlo plošného čističe zasuňte do přepravního držáku na vysokotlakém čističi.
2. Převlečnou matici zašroubujte přibližně o 1 otáčku.

Skladování

⚠UPOZORNĚNÍ

Nebezpečí úrazu, nebezpečí poškození.

Při skladování vezměte v úvahu hmotnost přístroje.

1. Přístroj skladujte pouze ve vnitřních prostorech.

Péče a údržba

⚠NEBEZPEČÍ

Nebezpečí úrazu následkem neúmyslného rozběhu přístroje a zasažením elektrickým proudem.

Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Před každým zahájením provozu

1. Zkontrolujte připojovací kabel z hlediska poškození, poškozený kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem nebo odborníkem s elektrotechnickou kvalifikací.

2. Zkontrolujte vysokotlakou hadici z hlediska poškození, poškozenou vysokotlakou hadici neprodleně vyměňte.

3. Zkontrolujte těsnost přístroje. Přípustné jsou 3 kapky vody za minutu. Při větší netěsnosti vyhledejte zákaznický servis.

Každý týden

1. Vyčistěte sítko ve vodní přípojce.

Čištění sítka ve vodní přípojce

1. Odšroubujte prevlečnou matici.
2. Vytáhněte hadicovou koncovku se sítkem.
3. Sítko zvnějšku očistěte a opláchněte. Upozornění: Šestihran hadicové koncovky vyrovnejte na přípojku na přístroji.
4. Vložte hadicovou koncovku se sítkem.
5. Utáhněte převlečnou matici.

Každých 500 hodin, minimálně jednou za rok

1. Nechte provést údržbu přístroje zákaznickým servisem.

2. Vyměňte olej.

Výměna oleje

Upozornění

Množství a druh oleje viz kapitolu „Technické údaje“

1. Vyšroubujte 4 šrouby.
2. Sejměte kryt přístroje. Obrázek E
3. Hadici na vypouštění oleje otočte dolů a držte ji nad jímací nádobou na olej.
4. Vytáhněte zátku z hadice na vypouštění oleje.
5. Sejměte víko.
6. Vyjměte pěnovou hmotu z olejové nádržky.
7. Vyčkejte do úplného vypuštění oleje. Obrázek F
8. Zasuňte zátku do hadice na vypouštění oleje.
9. Hadici na vypouštění oleje otočte nahoru a zaklapněte.
10. Naplňte odměřené množství oleje.
11. Vložte pěnovou hmotu do olejové nádržky.
12. Nasad'te a pevně přitlačte víko. Obrázek G

Výměna vysokotlaké hadice

⚠VAROVÁNÍ

Nebezpečí úrazu

Hadicový buben se může neočekávaně rychle otáčet, když se západka uvolní.

Pečlivě postupujte podle níže uvedených kroků a zajistěte hadicový buben tak, jak je popsáno.

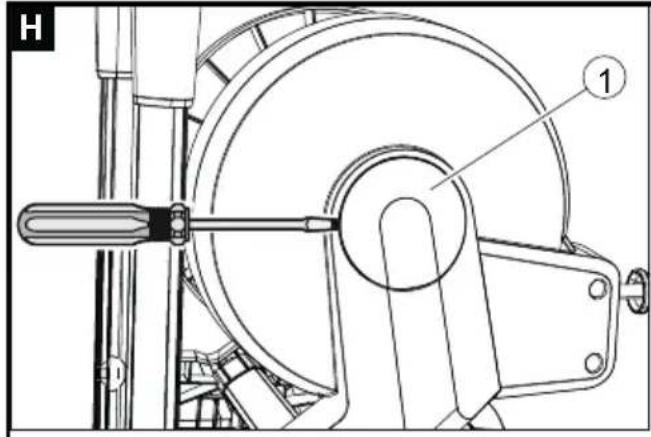

1. Pomocí šroubováku zvedněte kryt hadicového bubnu. Obrázek H

① Víko

1. Vysokotlakou hadici odviňte úplně z hadicového bubnu.
2. Zasuňte imbusový klíč 10 mm do šestihranného otvoru v krytu. Zasuňte klíč tak daleko, dokud není hadicový buben blokován.
   Obrázek I

① Otvor, šestihranný

1. Vyšroubujte 2 šrouby. Obrázek J

1 Šroub

② Vysokotlaká hadice
3 Zarážka hadice

1. Sejměte zarážku hadice z vysokotlaké hadice.

2. Vytáhněte bezpečnostní háček. Obrázek K

① Bezpečnostní háček
② Hadicová přípojka
③ Vysokotlaká hadice.

1. Vytáhněte vysokotlakou hadici z hadicové přípojky.
2. Novou vysokotlakou hadici provedte skrze oba válce vedení hadice a vložte ji do hadicové přípojky. Dbejte na směr otáčení hadicového bubnu. Obrázek L
   ① Válec vedení hadice
3. Zasuňte bezpečnostní háček do hadicové přípojky.
4. Zkontrolujte, zda jsou všechny podložky za bezpečnostním háčkem.
5. Připevněte zarážku hadice k druhému konci vysokotlaké hadice. Vzdálenost od konce hadice asi 1 m (k vysokotlaké pistoli).
6. Přidržte hadicový buben a vyjměte imbusový klíč.
7. Odblokujte hadicový buben zatažením za vysokotlakou hadici a nechte vysokotlakou hadici pomalu navíjet. Rychlost navíjení kontrolujte přidržováním hadice.
8. Znovu nasad'te víko.

Pomoc při poruchách

⚠NEBEZPEČÍ

Nebezpečí úrazu následkem neúmyslného rozběhu prístroje a zasažením elektrickým proudem.

Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte sítovou zástrčku.

Kontroly a opravy elektrických součástí nechávejte provádět výhradně zákaznickým servisem.

V případě poruch, které nejsou v této kapitole uvedeny, při pochybnostech a výslovném pokynu vyhledejte autorizovaný zákaznický servis.

Přístroj nelze spustit

• Zkontrolujte připojovací kabel z hlediska poškození.
• Zkontrolujte síťové napětí.
• Jestliže je přístroj přehřátý:

a Hlavní spínač přepněte do polohy „0“.
b Nechte prístroj minimálně 15 minut vychladnout.
c Hlavní spínač přepněte do polohy „1“.

- Při elektrické závadě vyhledejte zákaznický servis.

Nedochází k natlakování přístroje

• Zkontrolujte velikost trysky, potřebná velikost viz kapitolu „Technické údaje“.
• Odvzdušněte přístroj, viz kapitolu „Odvzdušnění přístroje“.
• Vyčistěte sítko ve vodní přípojce.
• Zkontrolujte množství přiváděné vody, potřebné množství viz kapitolu „Technické údaje“.
• Vyčistěte trysku.
• V případě potřeby vyhledejte zákaznický servis.

Čerpadlo netěsní

Přípustné jsou až 3 kapky vody za minutu.

- Při větší netěsnosti nechte provést kontrolu zákaznickým servisem.

Čerpadlo klepe

• Žkontrolujte těsnost přívodu vody.
• Odvzdušněte přístroj, viz kapitolu „Odvzdušnění přístroje“.
• V případě potřeby vyhledejte zákaznický servis.

Přimísení čisticího prostředku je příliš malé

• Doplňte nádobu pěnovací trysky.
• Do sací hadice zasuňte větší clonu.
• Zkontrolujte sací hadici a pěnovací trysku na výskyt usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obrat'te s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Technické údaje

		HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Varianta pro jednotlivé země
Země EU CH EU EU EU EU EU
Elektrické připojení
Napětí	V	230	230	400	230	230	400	400
Fáze	~	1	1	3	1	1	3	3
Kmitočet	Hz	50	50	50	50	50	50	50
Příkon	kW	3,1	2,3	4,2	3,3	3,4	4,2	4,6
Krytí		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Sítové jištění (se zpožděnou reakcí)	A	16	10	16	16	16	16	16
Prodlužovací kabel 30 m	mm^2	2,5	2,5	2,5	2,5	2,5

						HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Vodní přípojka
Pří	v	o	d	n	í	t	l	a	k	(	m	a
V	s	t	u	p	n	í	t	e	p	l	o	t
Vstupní množství (min.) l/min 13 13 15 13 15 15 16
Sací výška (max.)				m	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Výkonnostní údaje přístroje
Velikost standardní trysky					033	038	040	034	043	042	042	M
P	r	o	v	o	z	n	í	t	l	a	k
Provozní přetlak (max.)				MPa	22,5	18	25,5	24	21	24	27
Čerpané množství, voda				l/min	9,3	9,6	11,6	9,9	11,5	11,6	12,5
Reaktivní síla vysokotlaké pistole				N	28,6	28,6	35,5	30	32,2	34,5	41,8
Rozměry a hmotnosti
Typická provozní hmotnost				kg	37 37 39 45 46 46 48
Délka				mm	455	455	455	455	455	455	455
Šířka				mm	400	400	400	400	400	400	400
Výška, posuvné madlo dole, (nahoře) mm					890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Množství oleje				l	0,25	0,25	0,20	0,35	0,35	0,35	0,35
Druh oleje					15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží				m/s^2	2,8	2,8	2,9	2,8	2,7	2,5	2,3
Nejistota K				m/s^2	0,8	0,8	0,8	0,9	0,8	0,7	0,7
Hladina akustického tlaku L_pA				d	B	(	A	7	4	7	4	7
Nejistota K_pA				d	B	(	A	)	3	3	3	3
Hladina akustického výkonu L_WA + Nejistota K_WA				d	B	(	A	)	9	0	9	9

Důvod výjimky podle nařízení (EU) 2019/1781, příloha I, oddíl 2 (12): j)

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje

příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Příslušné směrnice EU

2000/14/ES

Aplikované(á) nařízení

(EU) 2009/1781

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

Použitý postup k posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

	Naměřeno:	Zaručeno:
HD 6/15 MXA	87	90
HD 7/17 MXA	91	94
HD 6/16-4 MXA	86	88
HD 7/14-4 MXA	82	85
HD 8/18-4 MXA	87	89

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

⑥ Varnostna zaskočka

⑦ Sprožilna ročica

Bezpečnostné pokyny 121

Ovládacie prvky.... 121

Farebné označenie.... 121

Vybal'ovanie 121

Pri uvoľnení spúšťacej páčky na vysokotlakovej pištoli tlakový spínač vypne vysokotlakové čerpadlo a vysokotlakový prúd sa zastaví.

Ked' sa spúšt'acia páčka potiahne, čerpadlo sa znovu zapne.

Bezpečnostný ventil

① Ochranný diel
②Dýza
③ Regulácia tlaku a množstva *
④ Pracovný nadstavec EASY!Lock
⑤ Vysokotlaková pištol' EASY!Force
⑥ Bezpečnostná západka
⑦ Spúšťacia páčka
⑧ Páka na odblokovanie
⑨ Vysokotlaková hadica EASY!Lock
⑩ Posuvné držadlo, hore (vytiahnuté)
⑪ Hadicový bubon
⑫ Posuvné držadlo, dole (zasunuté)

1. Pri vybal'ovaní skontrolujte obsah balenia.
2. Pri škodách následkom prepravy okamžite informujte predajcu.

Nebezpečenstvo úrazu zásahom elektrického prúdu

Spúšťaciu páčku a poistnú páku nikdy nefixujte v stlačenej polohe.

Automatický hadicový bubon

1. Vytiahnite hadicu.
2. Pri uvolňovaní hadicový bubon zapadne.

Navinutie hadice

1. Hadicu trochu vytiahnite a potom ju uvoľnite. Hadicový bubon automaticky navinie hadicu.
2. Počas navíjania rýchlost' navíjania regulujte vedením hadice.

Používajte iba čistiace prostriedky schválené spoločnost'ou KÄRCHER.

1. Odskrutkujte nádrž.

2. Požadovanú clonu zasuňte do nasávacej hadice.

3. Čistiaci prostriedok nalejte do nádrže.

4. Nádrž priskrutkujte na penovú dýzu.

5. Pracovný nadstavec odstráňte z vysokotlakovej piš- tole.

6. Penovú dýzu nasad'te na vysokotlakovú pištol' a pevne utiahnite rukou.

7. Uved'te vysokotlakový čistič do prevádzky.

Penovací pracovný nadstavec sa po použití musí prepláchnut', aby sa zabránilo usadeniu čistiacich pro-striedkov.

1. Odskrutkujte nádrž.
2. Zvyšky čistiaceho prostriedku nalejte spät' do prepravného obalu.
3. Do nádoby nalejte čistú vodu.
4. Nádrž priskrutkujte na penovú dýzu.
5. Na vypláchnutie zvyškov čistiaceho prostriedku penovú dýzu nechajte zapnutú cca 1 minútu.
6. Vyprázdnite nádrž.

Spúšťaciu páčku vysokotlakovej pištole chráňte pred poškodením.

1. Nasuňte pripojovacie hrdlo plošného čističa na prepravný držiak vysokotlakového čističa.
2. Pritiahnite prevlečnú maticu približne o 1 otáčku.

Uskladnenie

⚠UPOZORNENIE

Nebezpečenstvo zranenia, poškodenia.

Ošetrovanie a údržba

⚠NEBEZPEČENSTVO

Bezpečnostná inšpekcia/zmluva o údržĐe

1. Odskrutkujte prevlečné matice.
2. Vytiahnite nátrubok hadice so sitkom.
3. Sitko zvonka vyčistite a vypláchnite. Upozornenie: Nasmerujte šest'hran nátrubku hadice k prípojke v prístroji.
4. Nasad'te nátrubok hadice so sitkom.
5. Riadne utiahnite prevlečnú maticu.

1. Pomocou skrutkovača nadvihnite kryt hadicového bubna.

Obrázok H

①Veko

1. Vysokotlakovú hadicu celkom odmotajte z hadicového bubna.
2. Zasuňte 10 mm imbusový klůč cez šest'hranný otvor v kryte. Klůč zasuňte tak, aby sa hadicový bubon zablokoval.

Obrázok I

① Otvor, šesthranný
4. Odskrutkujte 2 skrutky. Obrázok J
① Skrutka
② Vysokotlaková hadica
③ Blokovanie hadice

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

Hladina akustického výkonu dB (A)

	Namerané:	Zaručené:
HD 6/15 MXA 87 90
HD 7/17 MXA 91 94
HD 6/16-4 MXA 86 88
HD 7/14-4 MXA 82 85
HD 8/18-4 MXA 87 89
